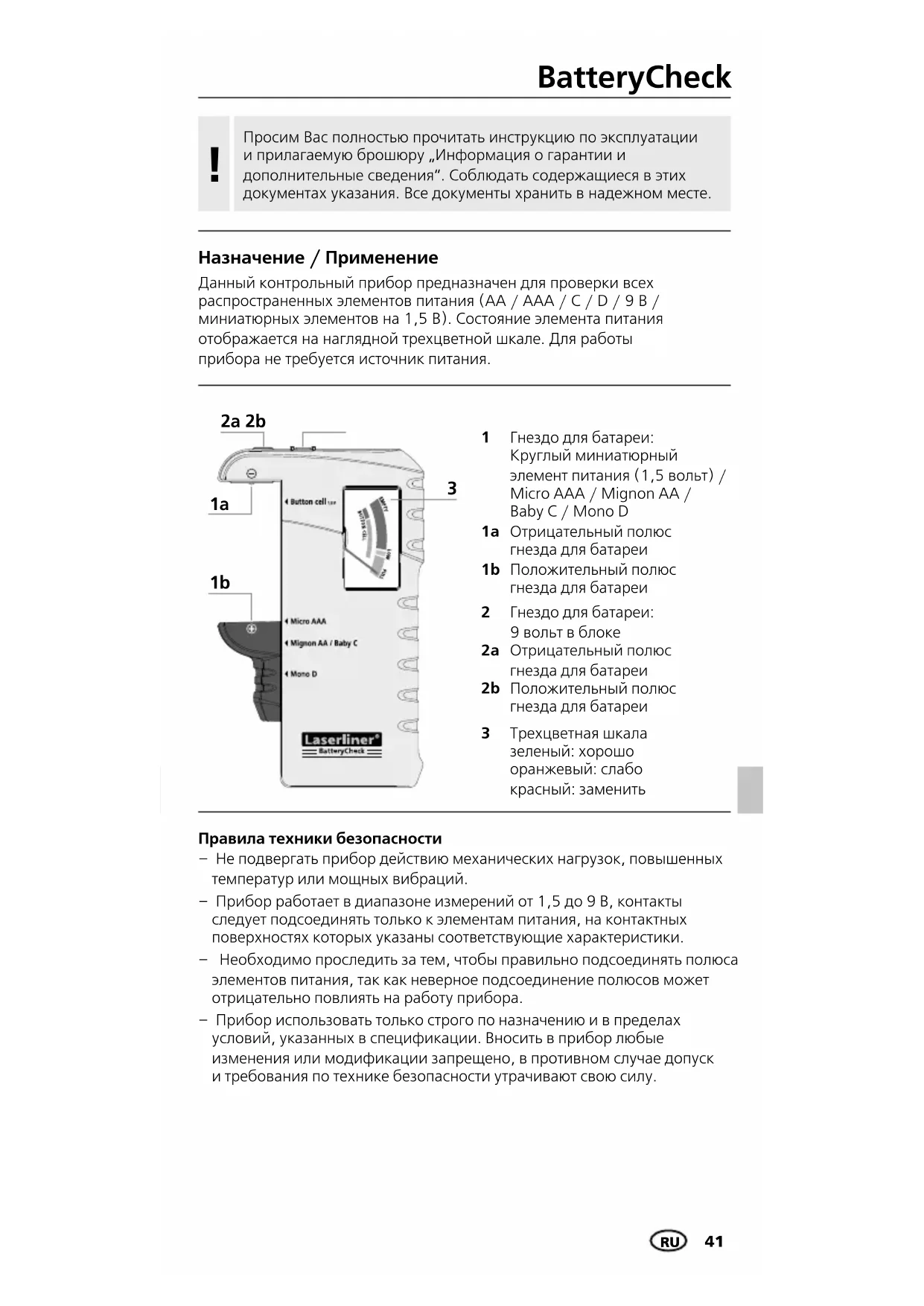

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BatteryCheck Laserliner
Просим Вас полностью прочитать инструкцию по эксплуатации и прилагаемую брошюру „Информация о гарантии и дополнительные сведения“. Соблюдать содержащиеся в этих документах указания. Все документы хранить в надежном месте.
Назначение / Применение
Данный контрольный прибор предназначен для проверки всех распространенных элементов питания (AA / AAA / C / D / 9 В / миниаторных элементов на 1,5 В). Состояние элемента питания отображается на наглядной трехцветной шкале. Для работы прибора не требуется источник питания.


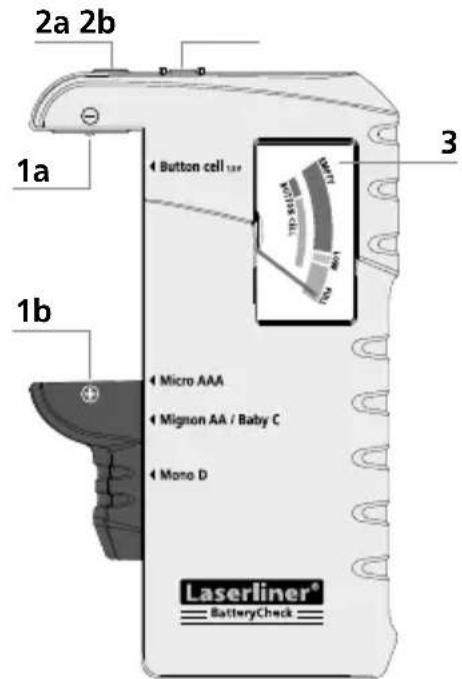

2a 2b 1a Button cell 3 1b Micro AAA Mignon AA / Baby C Mono D Laserliner® BatteryCheck1 Гнездо для батареи:
Круглый миниатюрный
элемент питания (1,5 вольт) /
Micro AAA / Mignon AA /
Baby C / Mono D
1a Отрицательный полюс
гнезда для батареи
1b Положительный полюс
гнезда для батареи
2 Гнездо для батареи:
9 вольт в блоке
2a Отрицательный полюс
гнезда для батареи
2b Положительный полюс
гнезда для батареи
3 Трехцветная шкала зеленый: хорошо оранжевый: слабо красный: заменить
Правила техники безопасности
– Не подвергать прибор действию механических нагрузок, повышенных температур или мощных вибраций.
- Прибор работает в диапазоне измерений от 1,5 до 9 В, контакты следует подсоединять только к элементам питания, на контактных поверхностях которых указаны соответствующие характеристики.
- Необходимо проследить за тем, чтобы правильно подсоединять полюса элементов питания, так как неверное подсоединение полюсов может отрицательно повлиять на работу прибора.
- Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации. Вносить в прибор любые изменения или модификации запрещено, в противном случае допуск и требования по технике безопасности утрачивают свою силу.
Дополнительное указание по применению
Деление шкалы соответствует трем категориям, соответствующим применимости элементов питания для мобильных устройств: «хорошо», «слабо» и «заменить».
Эти состояния определены на основе общих средних значений при непрерывном потреблении энергии, поэтому они могут отличаться для устройств со специфическими характеристиками энергопотребления.
В частности, более частая замена, чем указывает индикатор, требуется для устройств с высокими кратковременными пиковыми значениями тока и (или) для элементов питания низкого качества.
Как правило, устройства с современными системами управления электропитанием могут эффективно работать даже с сильно разряженными элементами питания.
В таких случаях следует попытаться соответствующим образом интерпретировать отклонение стрелки с учетом времени работы специальных устройств / элементов питания, чтобы гарантировать оптимальное использование элементов питания.

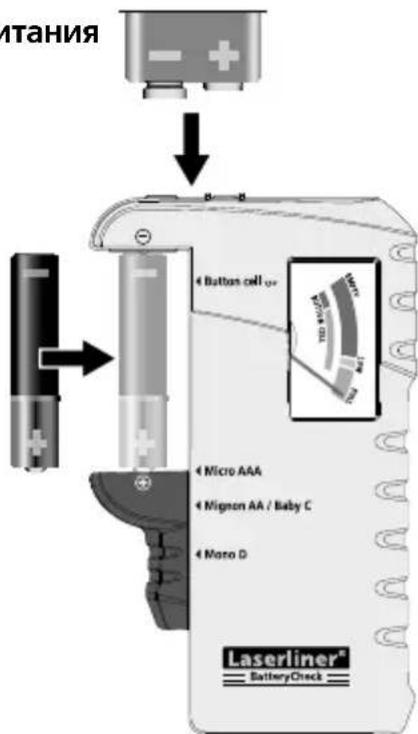

1 Проверка заряда элемента питания
Открыть отсек для батареи и вставить элемент питания согласно приведенным символам или подсоединить блочные элементы питания напряжением 9 В к контактам 2а и 2b. Не перепутайте полярность.
Трехцветная шкала
хорошо (зеленый): элемент питания полностью готов к использованию
слабо (оранжевый): элемент питания имеет слабый заряд, скоро потребуется его замена
заменить (красный): элемент питания разряжен, его необходимо заменить
| Диапазоны измерений 1,5 | В / 9 В |
| Типы элементов питания | 1,5 BAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11, LR14, R14, UM2D, HP2, MN1399, SP2, R20, UM1, LR20LR41, LR43, LR44 |
| 9,0 B6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P | |
| Размеры (Ш x В x Г) 67 x 1 | 10 x 32,5 мм |
| Вес 51 г |
Изготовитель сохраняет за собой права на внесение технических изменений. 08.14
Гарантия, уход за изделием, утилизация
Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.
Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах.
Другие правила техники безопасности и ополнительные инструкции см. по адресу: www.laserliner.com/info
