Tuotetyyppi	Paristotestari
Merkki	Laserliner
Malli	BatteryCheck
Mitat (L x K x S)	67 x 110 x 32,5 mm
Paino	51 g
Virtalähde	Ei ulkoista virtalähdettä tarvita; passiivinen testaaja
Mittausalueet	1,5 V ja 9,0 V
Testattavat paristotyypit	AAA (LR03), AA (LR6), C (LR14), D (LR20), 9V (6LR61), nappiparistot 1,5V (LR41, LR43, LR44)
Näyttö	Kolmi värinen neulamittari (vihreä / oranssi / punainen)
Päätoiminnot	Paristojen kuormitustesti; visuaalinen tilan ilmaisu (hyvä, heikko, vaihda)
Paristolokerot	Yksi lokero sylinteriparistoille (AAA/AA/C/D) ja yksi 9V-paristolle; liittimet nappiparistoille
Huolto ja puhdistus	Puhdista kuivalla, pehmeällä liinalla; älä käytä hankaavia aineita
Turvallisuus	Älä altista kosteudelle, äärimmäisille lämpötiloille tai iskuille; noudata napaisuutta asetettaessa; käytä vain sopivien paristojen kanssa
Varaosat ja korjattavuus	Ei irrotettavia osia; laitetta ei voi korjata itse; ota yhteyttä valmistajaan, jos toimintahäiriö ilmenee
Takuu	EU-standardien mukainen; lakisääteinen takuu

Usein kysytyt kysymykset - BatteryCheck Laserliner

Kuinka käyttää BatteryCheck-testaria?

Aseta paristo oikeaan lokeroon napaisuuden mukaan. Neula näyttää lataustilan kolmivärimittarissa: vihreä (hyvä), oranssi (heikko), punainen (vaihda).

Mitä paristotyyppejä voin testata?

Testaaja hyväksyy sylinteriparistot AAA, AA, C, D, 9V-paristot ja 1,5V-nappiparistot (LR41, LR43, LR44).

Mitä mittarin värit tarkoittavat?

Vihreä: paristo täyteen ladattu; Oranssi: paristo heikko, vaihdettava pian; Punainen: paristo tyhjä, vaihdettava.

Tarvitseeko testaaja pariston toimiakseen?

Ei, testaaja on passiivinen eikä tarvitse ulkoista virtalähdettä. Se käyttää asetettua paristoa mittauksen tekemiseen.

Kuinka testaan 9V-pariston?

Aseta 9V-paristo testaajan yläosassa oleviin metallikoskettimiin (navat 2a ja 2b) noudattaen napaisuutta (+ ja -).

Voinko testata ladattavia paristoja?

Kyllä, testaaja voi mitata ladattavia NiMH- tai NiCd-paristoja, edellyttäen että niiden nimellisjännite on 1,2 V tai 9 V (ladattaville 9V-paristoille). Lukema voi poiketa hieman.

Mitä tehdä, jos neula ei liiku?

Tarkista, että paristo on oikein asetettu ja että koskettimet ovat puhtaat. Jos ongelma jatkuu, paristo saattaa olla täysin tyhjä tai viallinen.

Kuinka huoltaa testaajaa?

Puhdista se kuivalla, pehmeällä liinalla. Vältä kosteutta, iskuja ja äärimmäisiä lämpötiloja. Säilytä kuivassa paikassa.

Onko testaajalla takuu?

Kyllä, se on eurooppalaisten standardien mukainen ja siihen sovelletaan lakisääteistä takuuta. Katso käyttöohjeesta lisätietoja.

Voinko testata muita paristotyyppejä, kuten 3V nappiparistoja?

Ei, testaaja on suunniteltu vain 1,5 V ja 9 V paristoille. 3V nappiparistot (esim. CR2032) eivät ole yhteensopivia.

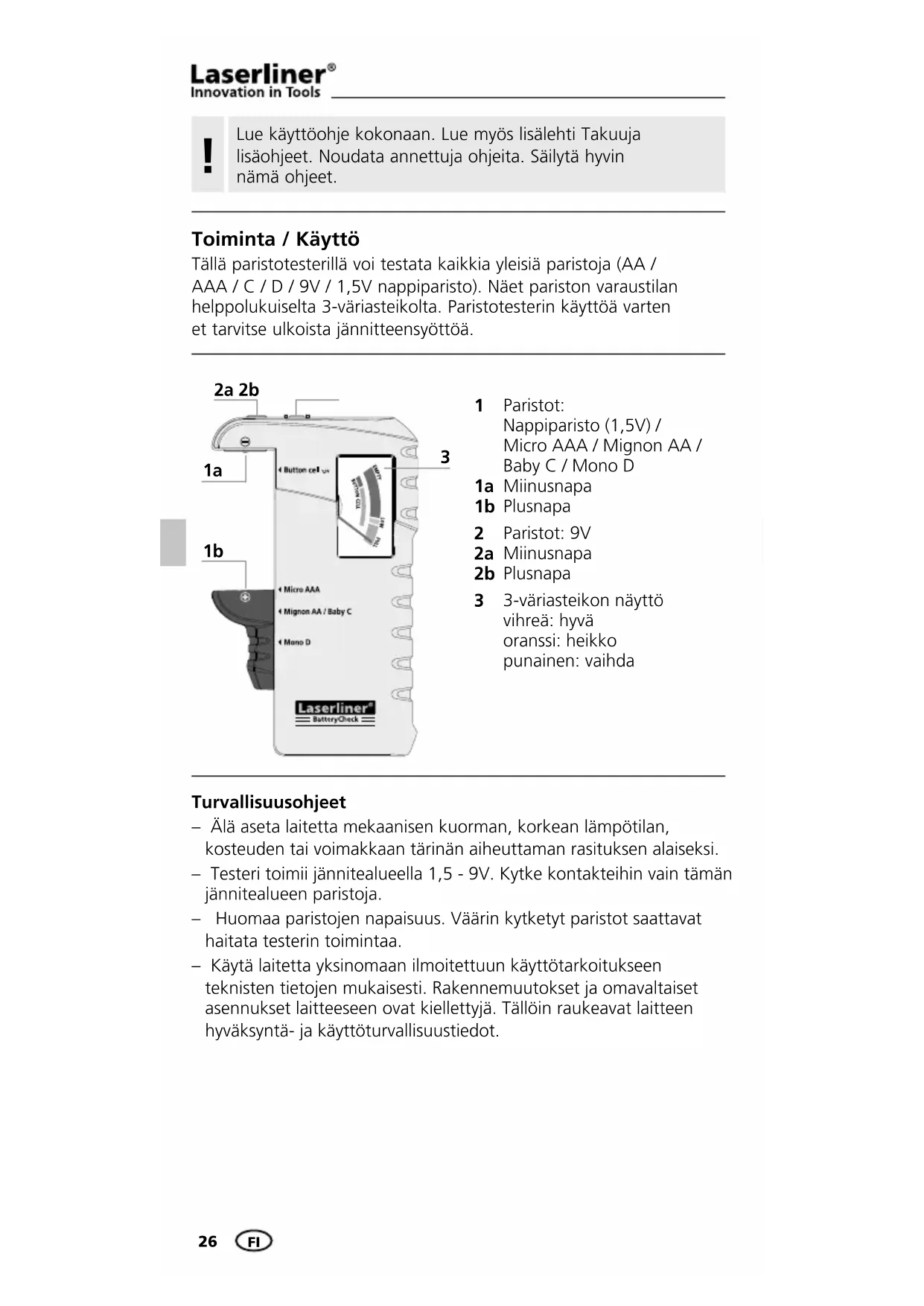

KÄYTTÖOHJE BatteryCheck Laserliner

Lue käyttöohje kokonaan. Lue myös lisälehti Takuuja lisäohjeet. Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

Toiminta / Käyttö

Tällä paristotesterillä voi testata kaikkia yleisiä paristoja (AA / AAA / C / D / 9V / 1,5V nappiparisto). Näet pariston varaustilan helppolukuiselta 3-väriasteikolta. Paristotesterin käyttöä varten et tarvitse ulkoista jännitteensyöttöä.

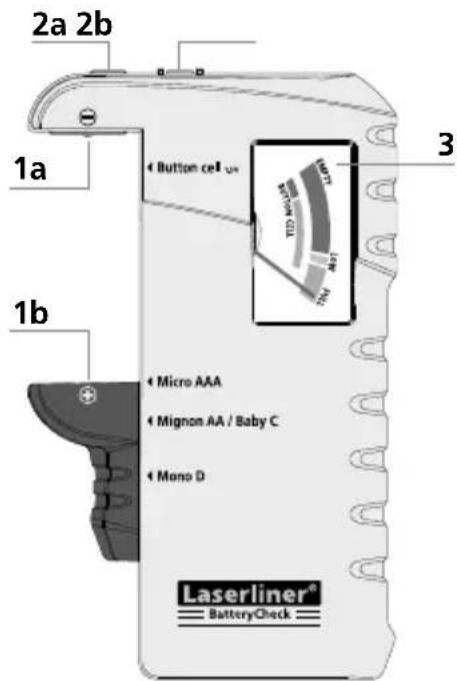

1 Paristot: Nappiparisto (1,5V) / Micro AAA / Mignon AA / Baby C / Mono D

1a Miinusnapa

1b Plusnapa

2 Paristot: 9V

2a Miinusnapa

2b Plusnapa

3 3-väriasteikon näyttö vihreä: hyvä oranssi: heikko punainen: vaihda

Turvallisuusohjeet

• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Testeri toimii jännitealueella 1,5 - 9V. Kytke kontakteihin vain tämän jännitealueen paristoja.
• Huomaa paristojen napaisuus. Väärin kytketyt paristot saattavat haitata testerin toimintaa.
• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti. Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.

Lisäohje

Paristojen käyttökelpoisuus ilmaistaan asteikolla hyvä - heikko - vaihda. Luokittelu on saatu tutkimalla laitteiden keskimääräistä virrankulutusta. Tulos saattaa poiketa erityisen paljon virtaa kuluttavien laitteiden kohdalla.

Erityisesti jos laitteessa on heikkolaatuiset paristot ja/tai korkeita, lyhyitä virtapiikkejä, paristot tulisi vaihtaa olosuhteista riippuen näytön ilmoittamaa tilannetta aikaisemmin.

Laite saattaa toimia tehokkaasti lähes tyhjentyneilläkin paristoilla, jos laitteessa on moderni virranhallintajärjestelmä.

Yritä silloin tulkita näytön ilmoitusta laitteen / paristojen ominaisuuksia vastaavasti, jotta voit varmistaa paristojen optimaalisen käyttöiän.

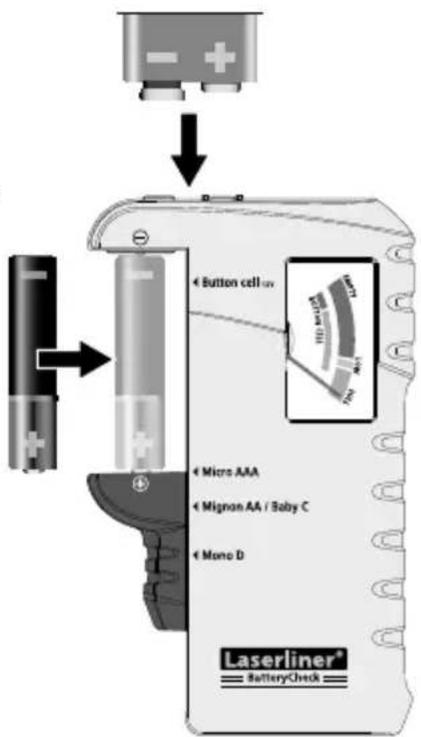

1 Paristojen varaustilan tarkistaminen

Avaa paristokotelo. Asenna paristot koteloon kuvakkeiden mukaisesti. Asenna 9V nappiparisto kontakteihin 2a ja 2b. Huomaa paristojen oikea napaisuus.

3-väriasteikon näyttö

hyvä (vihreä): Paristo on vielä täysin käyttökelpoinen

heikko (oranssi): Pariston varaustila on matala. Vaihda paristo lähiaikoina

vaihda (punainen): Paristo on tyhjä ja se on vaihdettava

Tekniset tiedot

Mittausalue 1,5V / 9,0V
Paristotyypit	1,5VAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11, LR14, R14, UM2D, HP2, MN1399, SP2, R20, UM1, LR20LR41, LR43, LR44
	9,0V6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P
Mitat (L x K x S) 67 x 110	x 32,5 mm
Paino 51 g

Oikeus teknisiin muutoksiin pidätetään. 08.14

Takuu, tuotteen hoito ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

www.laserliner.com/info

!
