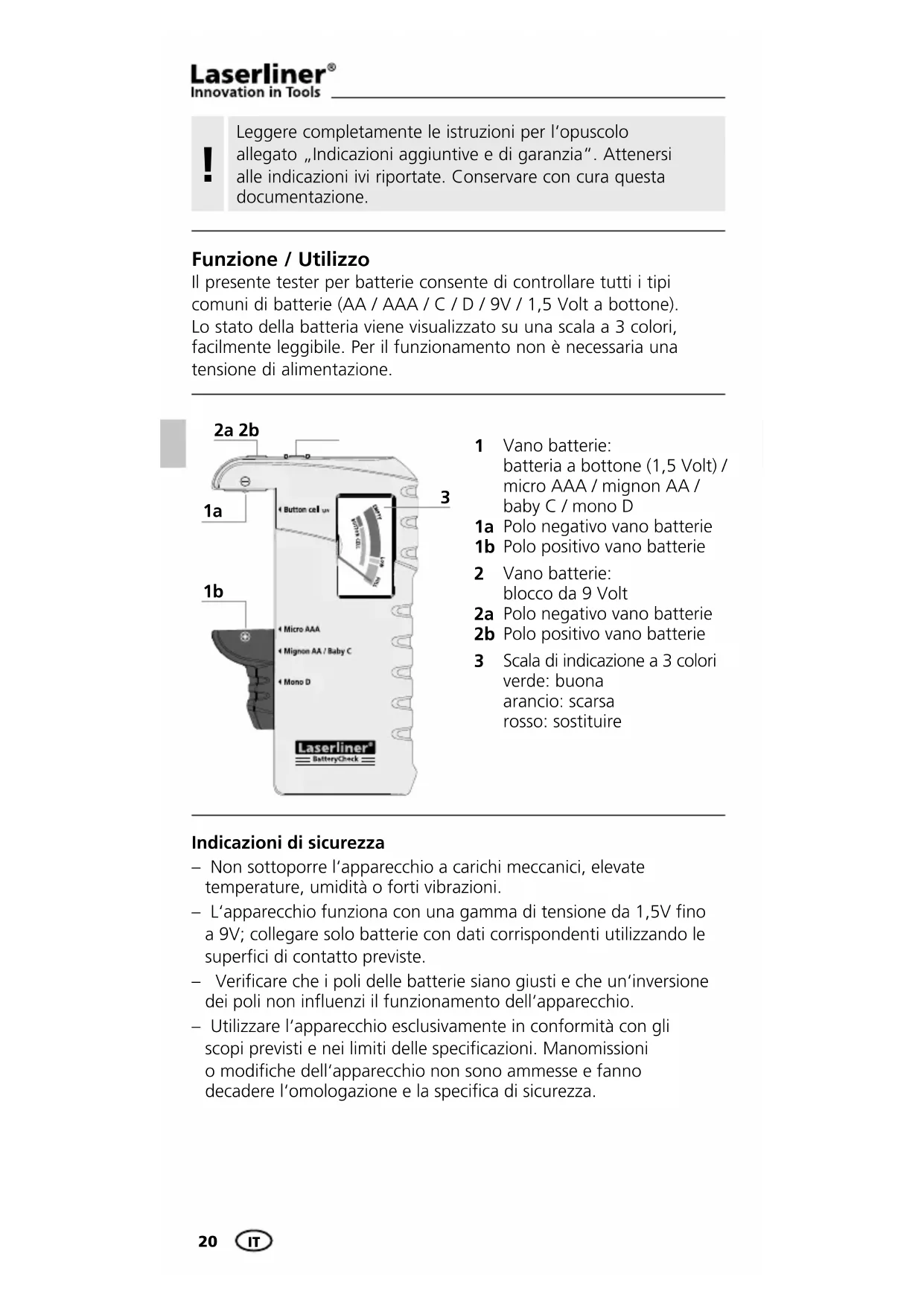

MANUALE UTENTE BatteryCheck Laserliner

Leggere completamente le istruzioni per l'opuscolo allegato „Indicazioni aggiuntive e di garanzia“. Attenersi alle indicazioni ivi riportate. Conservare con cura questa documentazione.

Funzione / Utilizzo

Il presente tester per batterie consente di controllare tutti i tipi comuni di batterie (AA / AAA / C / D / 9V / 1,5 Volt a bottone). Lo stato della batteria viene visualizzato su una scala a 3 colori, facilmente leggibile. Per il funzionamento non è necessaria una tensione di alimentazione.

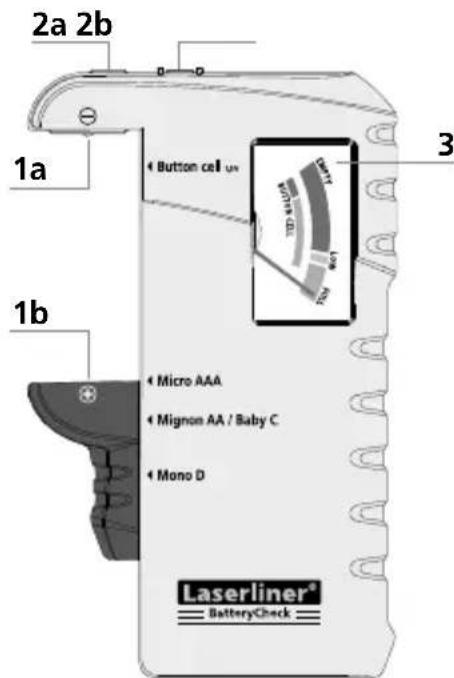

2a 2b 1a 3 1b Button cell Micro AAA Mignon AA / Baby C Mono D Laserliner® BatteryCheck

1 Vano batterie: batteria a bottone (1,5 Volt) / micro AAA / mignon AA / baby C / mono D

1a Polo negativo vano batterie

2 Vano batterie: blocco da 9 Volt

2a Polo negativo vano batterie

2b Polo positivo vano batterie

3 Scala di indicazione a 3 colori verde: buona arancio: scarsa rosso: sostituire

Indicazioni di sicurezza

- Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.

- L'apparecchio funziona con una gamma di tensione da 1,5V fino a 9V; collegare solo batterie con dati corrispondenti utilizzando le superfici di contatto previste.

- Verificare che i poli delle batterie siano giusti e che un'inversione dei poli non influenzi il funzionamento dell'apparecchio.

- Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni. Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.

Ulteriori note per l'impiego

La scala suddivide l'utilizzabilità delle batterie negli apparecchi mobili nelle categorie „buona“, „scarsa“ e „sostituire“.

Queste suddivisioni vengono determinate secondo valori medi generali con un consumo costante e possono variare negli apparecchi con un consumo particolare.

Soprattutto per gli apparecchi con alte e brevi punte di corrente e/o batterie di scarsa qualità può essere necessario attenersi a intervalli di sostituzione inferiori rispetto a quanto indicato.

Con gli apparecchi dotati di una gestione moderna della corrente in generale è possibile continuare a lavorare in modo efficace anche se le batterie sono molto scariche.

In questi casi provare ad associare la posizione dell'indicatore al tempo rimanente dei dispositivi e delle batterie specifici, per garantire un uso ottimale delle batterie.

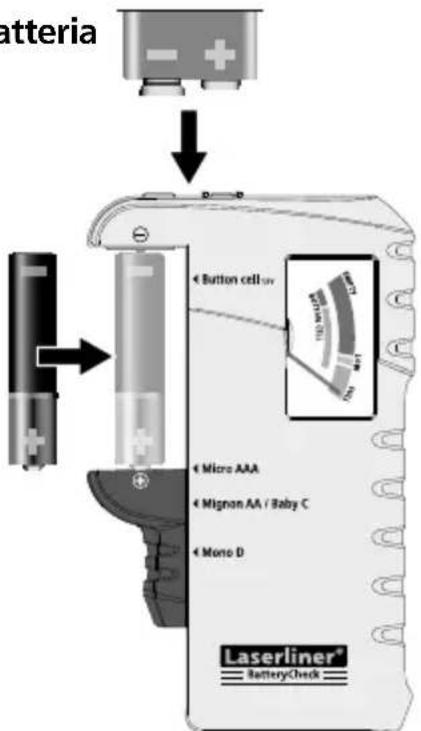

1 Controllare la carica della batteria

Aprire il coperchio del vano batterie e inserire la batteria come indicato dai simboli di installazione, ovvero inserire batterie da 9 Volt di modo che facciano contatto con i contatti 2a e 2b, facendo attenzione alla correttezza delle polarità.

Scala di indicazione a 3 colori

buona (verde): la batteria è ancora piena e completamente utilizzabile

scarsa (arancio): la carica della batteria è scarsa e deve essere sostituita tra poco

sostituire (rosso): la batteria è scarica e deve essere sostituita

Batteria Button cell Micro AAA Mignon AA / Baby C Mono D Laserliner® BatteryCheck

Dati tecnici

Campi di misura 1,5V / 9,0V
Tipi di batterie	1,5VAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11, LR14, R14, UM2D, HP2, MN1399, SP2, R20, UM1, LR20LR41, LR43, LR44
	9,0V6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P
Dimensioni (L x H x P) 67	x 110 x 32,5 mm
Peso 51 g

Garanzia, manutenzione e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate. Per ulteriori informazioni ed indicazioni di sicurezza: www.laserliner.com/info
