PowerCheck - Caricabatterie Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tester di pile
Marca	Laserliner
Modello	PowerCheck
Campi di misura	1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Tipi di pile testabili	Pile rotonde 1,2V, 1,5V; pile a bottone 1,5V, 3,0V; pile piatte 9,0V
Display	Quadrante LCD analogico a tre zone (verde, arancione, rosso)
Alimentazione dell'apparecchio	1 pila 1,5V tipo AAA
Dimensioni (L x A x P)	45 x 107 x 22,5 mm
Peso (pila inclusa)	67 g
Funzioni principali	Test di carica delle pile; indicazione buona/debole/sostituire
Scomparti per pile	Tre scomparti rimovibili per diversi formati di pile
Manutenzione e pulizia	Pulire con un panno leggermente umido; evitare prodotti di pulizia e solventi; rimuovere la pila in caso di conservazione prolungata
Conservazione	Luogo asciutto e pulito; temperatura da -10°C a 60°C; umidità max. 80% UR
Condizioni di lavoro	0°C a 40°C; umidità max. 80% UR; altitudine max. 4000 m
Sicurezza	Utilizzare solo per l'uso previsto; non modificare; rispettare la polarità; tenere fuori dalla portata dei bambini
Conformità	Direttiva EMC 2014/30/UE; direttiva RAEE
Riparabilità / parti di ricambio	Non riparabile dall'utente; nessuna parte di ricambio fornita
Garanzia	Fare riferimento al libretto "Note aggiuntive e sulla garanzia"

Domande frequenti - PowerCheck Laserliner

Come testare una pila rotonda 1,5V?

Aprire lo scomparto per pile (1) e posizionare la pila rispettando i poli + e -. Impostare l'interruttore (4) sulla posizione 1,5V. L'ago indica buono (verde), debole (arancione) o sostituire (rosso).

Quali tipi di pile posso testare?

Questo tester accetta pile rotonde 1,2V (NiMH), 1,5V (alcaline/zinco-carbone), pile a bottone 1,5V e 3,0V (litio-manganese), nonché pile piatte 9,0V (alcaline) e 8,4V (NiMH).

Come interpretare i colori del quadrante?

Il quadrante è diviso in tre zone: verde (buono) = pila carica, arancione (debole) = pila da sostituire presto, rosso (sostituire) = pila scarica.

Il tester necessita di una pila per funzionare?

Sì, il tester funziona con una pila 1,5V tipo AAA inserita nel proprio scomparto. Assicurarsi di rispettare la polarità durante l'installazione.

Come testare una pila piatta 9V?

Posizionare la pila piatta sui contatti 3a (polo meno) e 3b (polo più) dello scomparto (3). Impostare l'interruttore (4) sulla posizione 9V. Leggere il risultato sul quadrante.

Cosa fare se l'ago non si muove?

Verificare che la pila testata sia in buono stato e di aver impostato correttamente l'interruttore sul tipo di pila corrispondente. Assicurarsi inoltre che la pila interna del tester sia funzionante e correttamente installata.

Posso testare batterie ricaricabili?

Sì, le batterie NiMH da 1,2V e 8,4V sono testabili. Impostare l'interruttore sulla posizione 1,2V per le pile rotonde o 8,4V per le pile piatte.

Come pulire e manutenere il tester?

Pulire l'apparecchio con un panno leggermente umido. Non utilizzare detergenti aggressivi, solventi o abrasivi. Rimuovere la pila interna se non lo si utilizza per molto tempo.

Il tester funziona con pile a bottone?

Sì, utilizzare lo scomparto (2) per le pile a bottone piccole e lo scomparto (1) per quelle grandi. Impostare l'interruttore su 1,5V o 3,0V in base al tipo di pila a bottone.

Cosa fare in caso di malfunzionamento?

Il tester non contiene parti riparabili dall'utente. In caso di problemi, contattare il servizio post-vendita di Laserliner. Consultare la garanzia nel libretto fornito.

MANUALE UTENTE PowerCheck Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

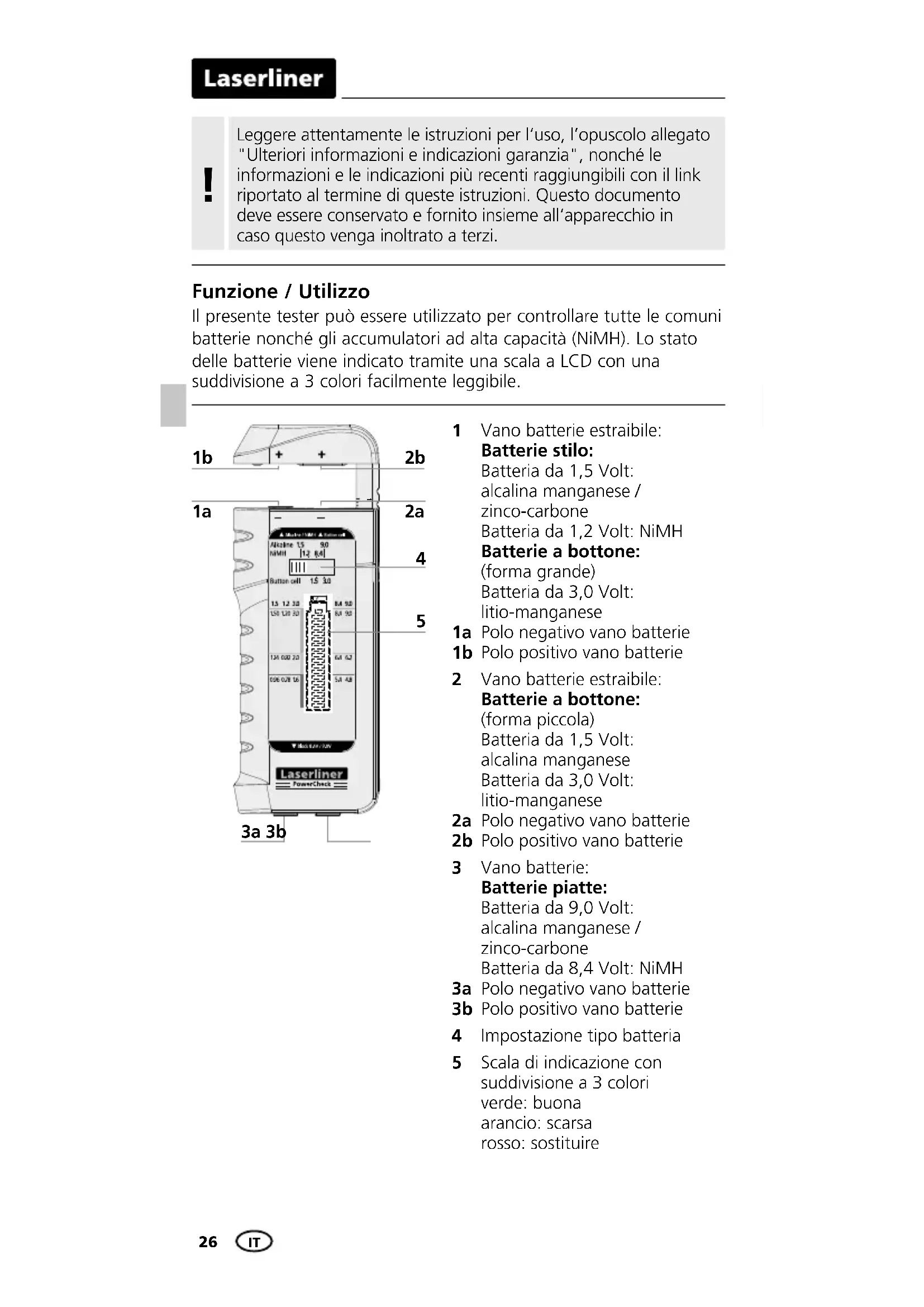

Funzione / Utilizzo

Il presente tester può essere utilizzato per controllare tutte le comuni batterie nonché gli accumulatori ad alta capacità (NiMH). Lo stato delle batterie viene indicato tramite una scala a LCD con una suddivisione a 3 colori facilmente leggibile.

1b + + 2b 1a Alkline 15 90 NMM [12.84] Button cell 1.5 3.0 1.5 1.2 3.0 84 9.0 150 120 30 84 9.0 134 000 20 64 62 006 0/8 16 54 48 Laserliner PowerCheck 3a 3b

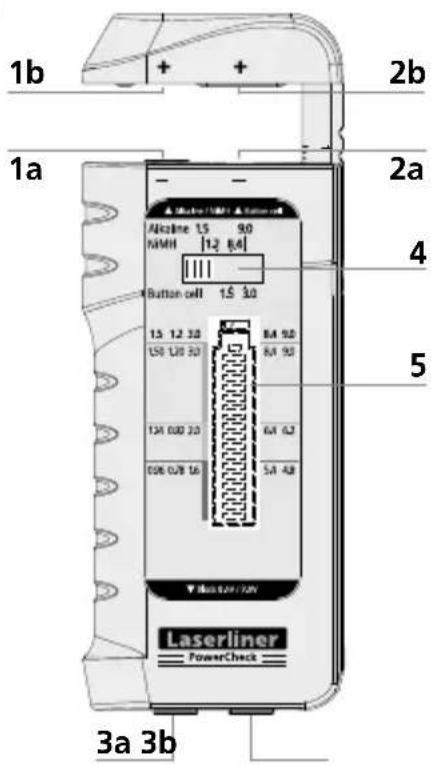

1 Vano batterie estraibile: Batterie stilo: Batteria da 1,5 Volt: alcalina manganese / zinco-carbone Batteria da 1,2 Volt: NiMH Batterie a bottone: (forma grande) Batteria da 3,0 Volt: litio-manganese

1a Polo negativo vano batterie 1b Polo positivo vano batterie

2 Vano batterie estraibile: Batterie a bottone: (forma piccola) Batteria da 1,5 Volt: alcalina manganese Batteria da 3,0 Volt: litio-manganese

2a Polo negativo vano batterie 2b Polo positivo vano batterie

3 Vano batterie: Batterie piatte: Batteria da 9,0 Volt: alcalina manganese / zinco-carbone Batteria da 8,4 Volt: NiMH

3a Polo negativo vano batterie 3b Polo positivo vano batterie

4 Impostazione tipo batteria

5 Scala di indicazione con suddivisione a 3 colori verde: buona arancio: scarsa rosso: sostituire

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.
• L'apparecchio funziona con una gamma di tensione da 1,2V fino a 9,0V; collegare solo batterie con dati corrispondenti utilizzando le superfici di contatto previste.
• Verificare che i poli delle batterie siano giusti e che un'inversione dei poli non influenzi il funzionamento dell'apparecchio.

Ulteriori note per l'impiego

La scala suddivide l'utilizzabilità delle batterie negli apparecchi mobili nelle categorie "buona", "scarsa" e "sostituire".

Queste suddivisioni vengono determinate sulla base di valori medi generali con un consumo costante e possono variare negli apparecchi con un consumo particolare.

Soprattutto per gli apparecchi con alte e punte di correnti alte e brevi e/o batterie di scarsa qualità può essere necessario attenersi a intervalli di sostituzione inferiori rispetto a quanto indicato.

Con gli apparecchi dotati di una gestione moderna della corrente in generale è possibile continuare a lavorare in modo efficace anche se le batterie sono molto scariche.

In questi casi si consiglia di interpretare l'indicazione LCD relativa alla durata del proprio tipo specifico di apparecchio / batterie per garantire un uso ottimale delle batterie.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

1 Applicazione della batteria

Aprire il vano batterie ed introdurre la batteria come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

2 Impostare il tipo di batteria

A seconda del tipo di batteria l'interruttore (4) deve essere nella rispettiva posizione.

a b c d Alkaline 1.5 9.0 NiMH 1.2 8.4 Button cell 1.5 3.0 e f

a Batterie stilo da 1,5 Volt (AA, AAA, C, D)

b Batterie stilo da 1,2 Volt (NiMH) (AA, AAA, C, D)

c Batterie piatte da 8,4 Volt (NiMH) (a blocco)

d Batterie piatte da 9,0 Volt (a blocco)

e Batteria piatta da 1,5 Volt (forma piccola)

f Batteria piatta da 3,0 Volt (forma piccola/grande)

B Controllare la carica della batteria

Osservare il punto 2 "Impostare il tipo di batteria"

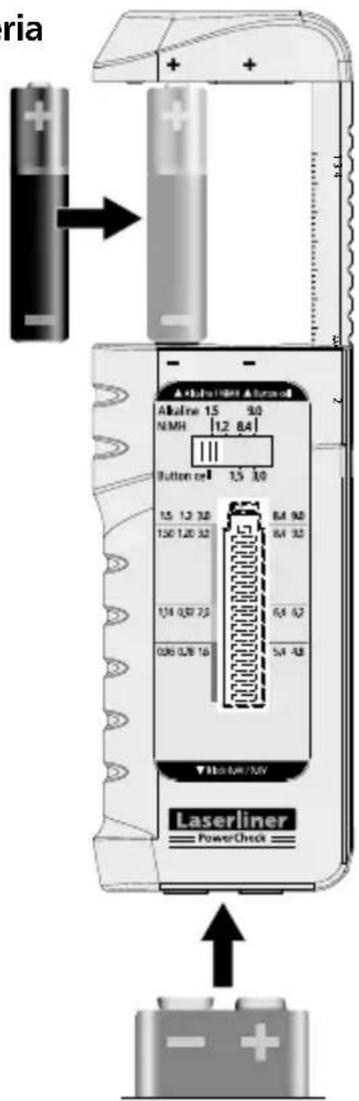

Aprire il vano batteria e inserire la batteria osservando i simboli di installazione, ovvero le batterie a blocco devono toccare i contatti 3a e 3b, facendo attenzione alla correttezza delle polarità.

Scala di indicazione a 3 colori

buona (verde): la batteria è ancora piena e completamente utilizzabile

scarsa (arancio): la carica della batteria è scarsa e deve essere sostituita tra poco

sostituire (rosso): la batteria è scarica e deve essere sostituita

ria Alkline 15 90 N/MH |12 84| Button cell 15 30 15 13 32 136 120 32 134 0.57 72 0.56 0.28 16 84 92 84 92 64 62 54 48 Tide-1m/3W Laserliner PowerCheck

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la/le batteria/e prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici
Campi di misura 1,2V / 1,5V	/ 3,0V / 8,4V / 9,0V
Tipi di batterie	1,2VAAA, HR03, HR11/45AA, HR6, HR15/51C, HR14, HR26/50D, HR20, HR33/62
	1,5VAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11,LR14, R14, UM2D, HP2, MN1399, SP2,R20, UM1, LR20LR41, LR43, LR44
	3,0VCR2016, CR2020, CR2025, CR2032,CR2320, CR2325, CR2330, CR2430,CR1616, CR1620, CR1632
	8,4V a blocco7HR7/42
	9,0V a blocco6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P
Alimentazione elettrica 1 x	1,5V tipo AAA
Condizioni di lavoro	0°C ... 40°C, umidità dell'aria max.80%rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C... 60°C,umidità dell'aria max. 80%rH
Dimensioni (L x H x P) 45 x	107 x 22,5 mm
Peso (con pila) 67 g

Fatto salvo modifiche tecniche. 11.17

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=powchk

Laserliner

!
