Produkttyp	Batteritestare
Varumärke	Laserliner
Modell	PowerCheck
Mätområden	1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Testbara batterityper	Runda batterier 1,2V, 1,5V ; knappceller 1,5V, 3,0V ; platta batterier 9,0V
Display	Analog LCD-urtavla med tre zoner (grön, orange, röd)
Apparatens strömförsörjning	1 batteri 1,5V typ AAA
Mått (L x H x D)	45 x 107 x 22,5 mm
Vikt (batteri inkluderat)	67 g
Huvudfunktioner	Batteriladdningstest ; indikering bra/svag/byt
Batterifack	Tre avtagbara fack för olika batteristorlekar
Underhåll och rengöring	Rengör med en lätt fuktad trasa ; undvik rengöringsmedel och lösningsmedel ; ta ur batteriet vid längre förvaring
Förvaring	Torr och ren plats ; temperatur -10°C till 60°C ; luftfuktighet max. 80% RH
Arbetsförhållanden	0°C till 40°C ; luftfuktighet max. 80% RH ; höjd max. 4000 m
Säkerhet	Använd endast för avsett ändamål ; modifiera inte ; respektera polariteten ; håll utom räckhåll för barn
Överensstämmelse	EMC-direktiv 2014/30/EU ; WEEE-direktiv
Reparerbarhet / reservdelar	Ej reparerbart av användaren ; inga reservdelar medföljer
Garanti	Se dokumentet "Ytterligare anmärkningar och garantiinformation"

Vanliga frågor - PowerCheck Laserliner

Hur testar man ett runt 1,5V batteri?

Öppna batterifacket (1) och placera batteriet med rätt poler + och -. Ställ omkopplaren (4) i läge 1,5V. Nålen visar bra (grön), svag (orange) eller byt (röd).

Vilka typer av batterier kan jag testa?

Denna testare accepterar runda batterier 1,2V (NiMH), 1,5V (alkaliska/zink-kol), knappceller 1,5V och 3,0V (litium-mangan), samt platta batterier 9,0V (alkaliska) och 8,4V (NiMH).

Hur tolkar man urtavlans färger?

Urtavlan är indelad i tre zoner: grön (bra) = batteri laddat, orange (svag) = batteri snart att byta, röd (byt) = batteri urladdat.

Behöver testaren ett batteri för att fungera?

Ja, testaren fungerar med ett 1,5V batteri av typ AAA som sätts i dess eget fack. Var noga med att respektera polariteten vid installation.

Hur testar man ett platt 9V batteri?

Placera det platta batteriet på kontakterna 3a (minuspol) och 3b (pluspol) i facket (3). Ställ omkopplaren (4) i läge 9V. Läs av resultatet på urtavlan.

Vad gör man om nålen inte rör sig?

Kontrollera att det testade batteriet är i gott skick och att du har ställt omkopplaren på rätt batterityp. Se också till att testarens interna batteri fungerar och är korrekt installerat.

Kan jag testa uppladdningsbara batterier?

Ja, NiMH-batterier på 1,2V och 8,4V kan testas. Ställ omkopplaren i läge 1,2V för runda batterier eller 8,4V för platta batterier.

Hur rengör och underhåller man testaren?

Rengör enheten med en lätt fuktad trasa. Använd inte aggressiva rengöringsmedel, lösningsmedel eller slipmedel. Ta ur det interna batteriet om du inte använder den under en längre tid.

Fungerar testaren med knappceller?

Ja, använd facket (2) för små knappceller och facket (1) för stora. Ställ omkopplaren på 1,5V eller 3,0V beroende på typ av knappcell.

Vad gör man vid funktionsfel?

Testaren innehåller inga delar som kan repareras av användaren. Vid problem, kontakta Laserliners kundtjänst. Se garantin i medföljande dokument.

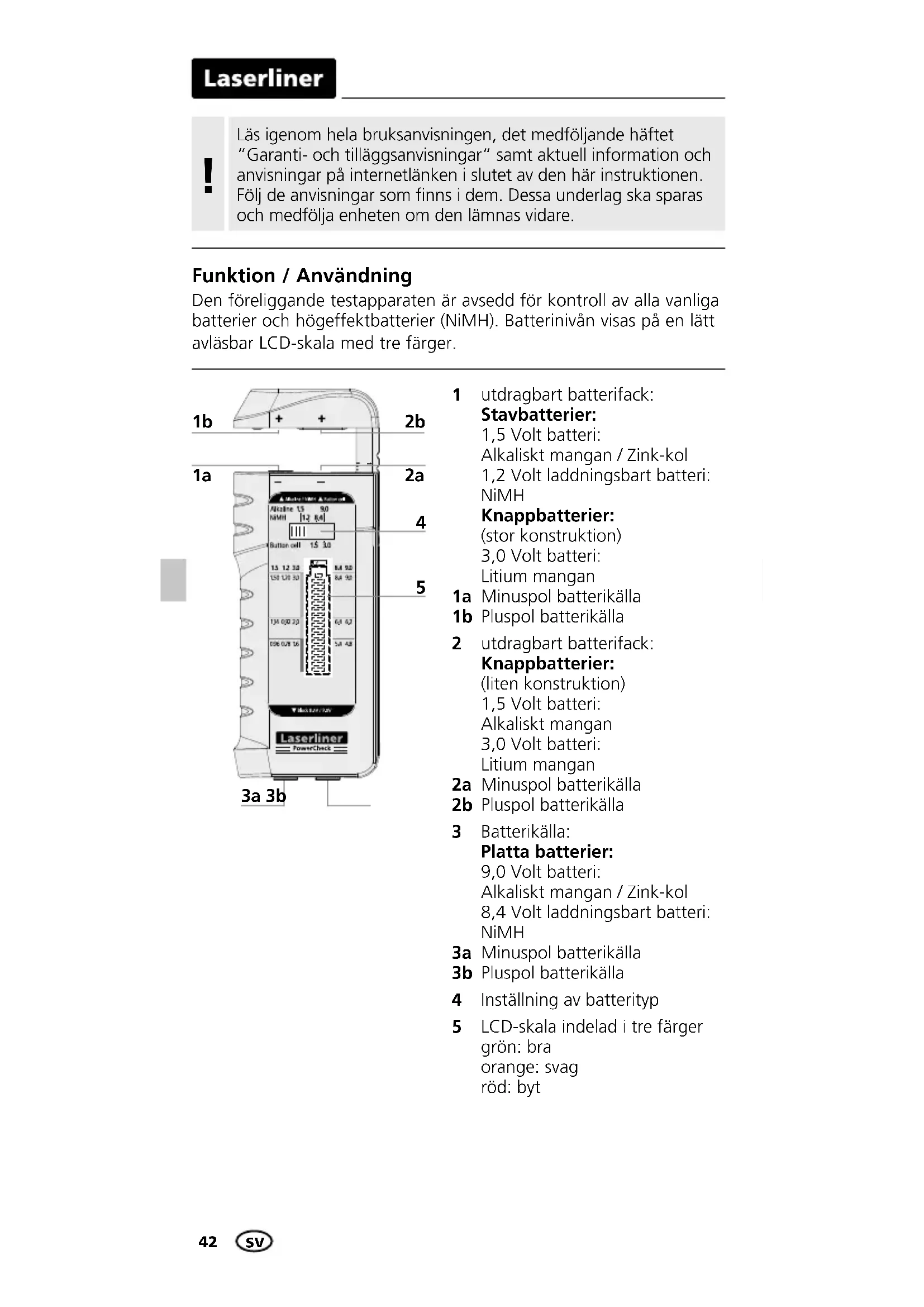

BRUKSANVISNING PowerCheck Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / Användning

Den föreliggande testapparaten är avsedd för kontroll av alla vanliga batterier och högeffektbatterier (NiMH). Batterinivån visas på en lätt avläsbar LCD-skala med tre färger.

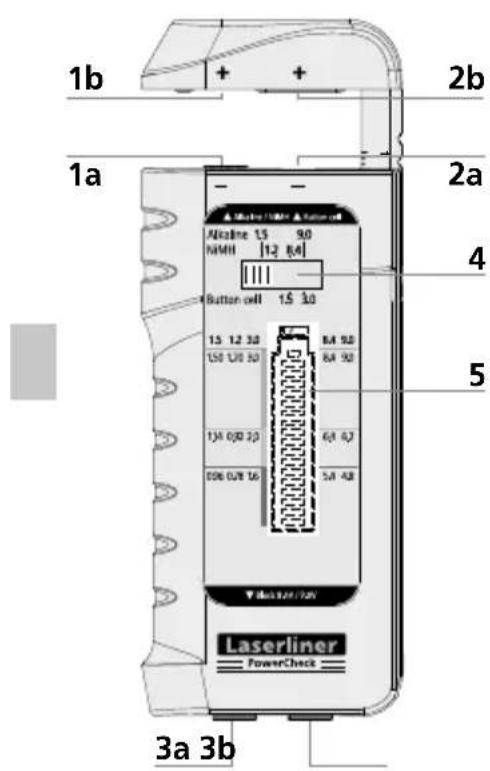

1b + + 2b 1a - - 2a Alkaline 15 90 NMM [1:2 8:4] Button cell 15 30 15 12 30 84 90 150 120 30 84 90 130 0/0 20 64 67 096 0/8 10 54 48 V Max 12V / 72V Laserliner PowerCheck 3a 3b

1 utdragbart batterifack:

Stavbatterier:

1,5 Volt batteri: Alkaliskt mangan / Zink-kol 1,2 Volt laddningsbart batteri: NiMH

Knappbatterier:

(stor konstruktion) 3,0 Volt batteri: Lithium mangan

1a Minuspol batterikälla

1b Pluspol batterikälla

2 utdragbart batterifack:

Knappbatterier:

(liten konstruktion)

1,5 Volt batteri: Alkaliskt mangan

3,0 Volt batteri: Litium mangan

2a Minuspol batterikälla

2b Pluspol batterikälla

3 Batterikälla: Platta batterier:

9,0 Volt batteri: Alkaliskt mangan / Zink-kol 8,4 Volt laddningsbart batteri: NiMH

3a Minuspol batterikälla

3b Pluspol batterikälla

4 Inställning av batterityp

5 LCD-skala indelad i tre färger grön: bra orange: svag röd: byt

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.
• Apparaten arbetar inom spänningsområdet 1,2 till 9,0V. Sätt bara batterier med motsvarande data på den därför avsedda kontaktytan.
• Se därvid till att batterierna ansluts med rätt polvändning, då felaktig polanslutning kan påverka apparatens funktion.

Tilläggsanvisning för användning

Skalan delar in batteriernas användbarhet i mobila apparater i kategorierna "bra", "svag" och "byt".

Dessa indelningar anges enligt generella genomsnittsvärden vid konstant förbrukning och kan avvika för apparater med speciella strömförbrukningsförhållanden.

Speciella apparater med höga, korta strömtoppar och/eller batterier av låg kvalitet måste i vissa fall bytas oftare än vad som anges.

Apparater med modern strömhantering kan som regel fortsätta fungera effektivt även med ordentligt tömda batterier.

Försök i sådana fall tolka LCD-utslaget om drifttid för sådana speciella apparater/batterier för att garantera ett optimalt utnyttjande av batterierna.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

1 Sätt i batteri

Öppna batterifacket och lägg i batteri enligt installationssymbolerna.

Tänk på att vända batteriernas poler åt rätt håll.

2 Ställa in batterityp

Beroende på batterityp måste strömbrytaren (4) ställas i rätt läge.

a b c d Alkaline 1.5 9.0 NiMH 1.2 8.4 Button cell 1.5 3.0 e f

a 1,5 Volt stavbatterier (AA, AAA, C, D)

b 1,2 Volt stavbatterier (NiMH) (AA, AAA, C, D)

c 8,4 Volt platta batterier (NiMH) (E-block)

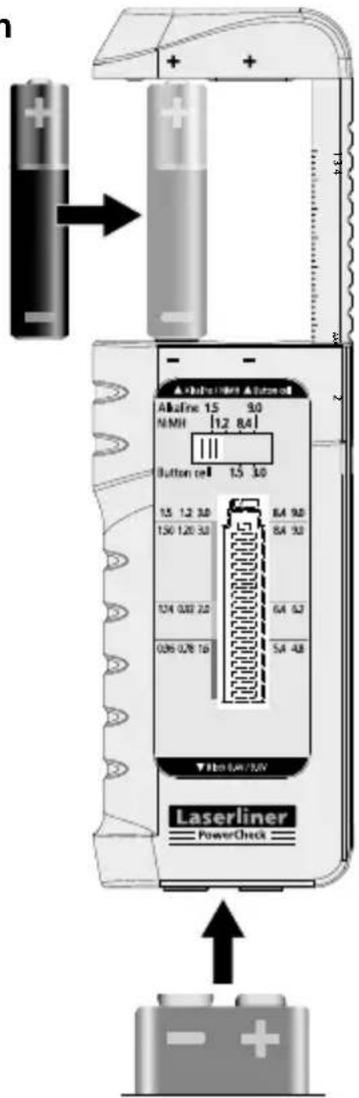

B Kontrollera batteriladdningen

Beakta punkt 2 "Ställa in batterityp".

Öppna batterifacket och lägg in batteriet enligt placerings- symbolerna eller lägg blockbatterier mot kontakterna 3a och 3b. Tänk på att vända batteriernas poler åt rätt håll.

Trefärgsskala för visning

bra (grön): Batteriet kan fortfarande användas fullt ut.

svag (orange): Batteriet är svagt och måste snart bytas.

byt (röd): Batteriet är tomt och måste bytas.

Alkline 15 9.0 NMM 1.2 84 Button cell 1.5 3.0 1.5 1.2 3.0 84 9.0 130 120 5.0 84 9.0 124 0.02 2.0 64 6.2 0.06 0.28 1.0 54 4.8 Laserliner PowerCheck Tin Lm/3.0V - +

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Tekniska data
Mätområde 1,2V / 1,5V	/ 3,0V / 8,4V / 9,0V
Batterityper	1,2VAAA, HR03, HR11/45AA, HR6, HR15/51C, HR14, HR26/50D, HR20, HR33/62
	1,5VAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11,LR14, R14, UM2D, HP2, MN1399, SP2,R20, UM1, LR20LR41, LR43, LR44
	3,0VCR2016, CR2020, CR2025, CR2032,CR2320, CR2325, CR2330, CR2430,CR1616, CR1620, CR1632
	8,4V E-block7HR7/42
	9,0V E-block6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P
Strömförsörjning 1 x 1,5V typ AAA
Arbetsbetingelser	0°C ... 40°C, Luftfuktighet max. 80 % rH,icke-kondenserande, Arbetshöjd max.4 000 m över havet
Förvaringsbetingelser	-10°C ... 60°C, Luftfuktighet max. 80 % rH
Mått (B x H x Dj) 45 x 107 x 22,5 mm
Vikt (inklusive batteri) 67 g

Tekniska ändringar förbehålls. 11.17

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=powchk
