Produkttype	Batteritester
Mærke	Laserliner
Model	PowerCheck
Måleområder	1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Testbare batterityper	Runde batterier 1,2V, 1,5V ; knapbatterier 1,5V, 3,0V ; flade batterier 9,0V
Display	Analogt LCD-skala med tre zoner (grøn, orange, rød)
Strømforsyning	1 batteri 1,5V type AAA
Mål (L x H x D)	45 x 107 x 22,5 mm
Vægt (inkl. batteri)	67 g
Hovedfunktioner	Batteribelastningstest; indikation god/svag/udskift
Batterirum	Tre aftagelige rum til forskellige batteriformater
Vedligeholdelse og rengøring	Rengør med en let fugtig klud; undgå rengøringsmidler og opløsningsmidler; fjern batteriet ved længere tids opbevaring
Opbevaring	Tørt og rent sted; temperatur -10°C til 60°C; maks. luftfugtighed 80% RH
Arbejdsbetingelser	0°C til 40°C; maks. luftfugtighed 80% RH; maks. højde 4000 m
Sikkerhed	Brug kun til det tilsigtede formål; må ikke modificeres; overhold polariteten; holdes uden for børns rækkevidde
Overensstemmelse	EMC-direktiv 2014/30/EU; WEEE-direktiv
Reparabilitet / reservedele	Kan ikke repareres af brugeren; ingen reservedele medfølger
Garanti	Se i hæftet "Yderligere bemærkninger og garantibestemmelser"

Ofte stillede spørgsmål - PowerCheck Laserliner

Hvordan tester man et rundt 1,5V batteri?

Åbn batterirummet (1) og placer batteriet med polerne + og - i korrekt retning. Indstil kontakten (4) på position 1,5V. Nålen viser god (grøn), svag (orange) eller udskift (rød).

Hvilke batterityper kan jeg teste?

Denne tester accepterer runde batterier 1,2V (NiMH), 1,5V (alkaline/zink-kul), knapbatterier 1,5V og 3,0V (lithium-mangan) samt flade batterier 9,0V (alkaline) og 8,4V (NiMH).

Hvordan fortolkes farverne på skalaen?

Skalaen er opdelt i tre zoner: grøn (god) = batteri opladet, orange (svag) = batteri skal snart udskiftes, rød (udskift) = batteri afladet.

Kræver testeren et batteri for at fungere?

Ja, testeren fungerer med et 1,5V AAA batteri, der er placeret i sit eget rum. Sørg for at overholde polariteten ved installation.

Hvordan tester man et fladt 9V batteri?

Placer det flade batteri på kontakterne 3a (minuspol) og 3b (pluspol) i rummet (3). Indstil kontakten (4) på position 9V. Aflæs resultatet på skalaen.

Hvad gør man, hvis nålen ikke bevæger sig?

Kontrollér, at det testede batteri er i god stand, og at du har indstillet kontakten til den korrekte batteritype. Sørg også for, at testerens interne batteri fungerer og er korrekt installeret.

Kan jeg teste genopladelige batterier?

Ja, NiMH-akkumulatorer på 1,2V og 8,4V kan testes. Indstil kontakten på position 1,2V for runde batterier eller 8,4V for flade batterier.

Hvordan rengør og vedligeholder man testeren?

Rengør apparatet med en let fugtig klud. Brug ikke aggressive rengøringsmidler, opløsningsmidler eller skuresvampe. Fjern det interne batteri, hvis du ikke bruger det i længere tid.

Fungerer testeren med knapbatterier?

Ja, brug rum (2) til små knapbatterier og rum (1) til store. Indstil kontakten på 1,5V eller 3,0V afhængigt af knapbatteritypen.

Hvad gør man ved funktionsfejl?

Testeren indeholder ingen dele, der kan repareres af brugeren. Kontakt Laserliners kundeservice ved problemer. Se garantien i det medfølgende hæfte.

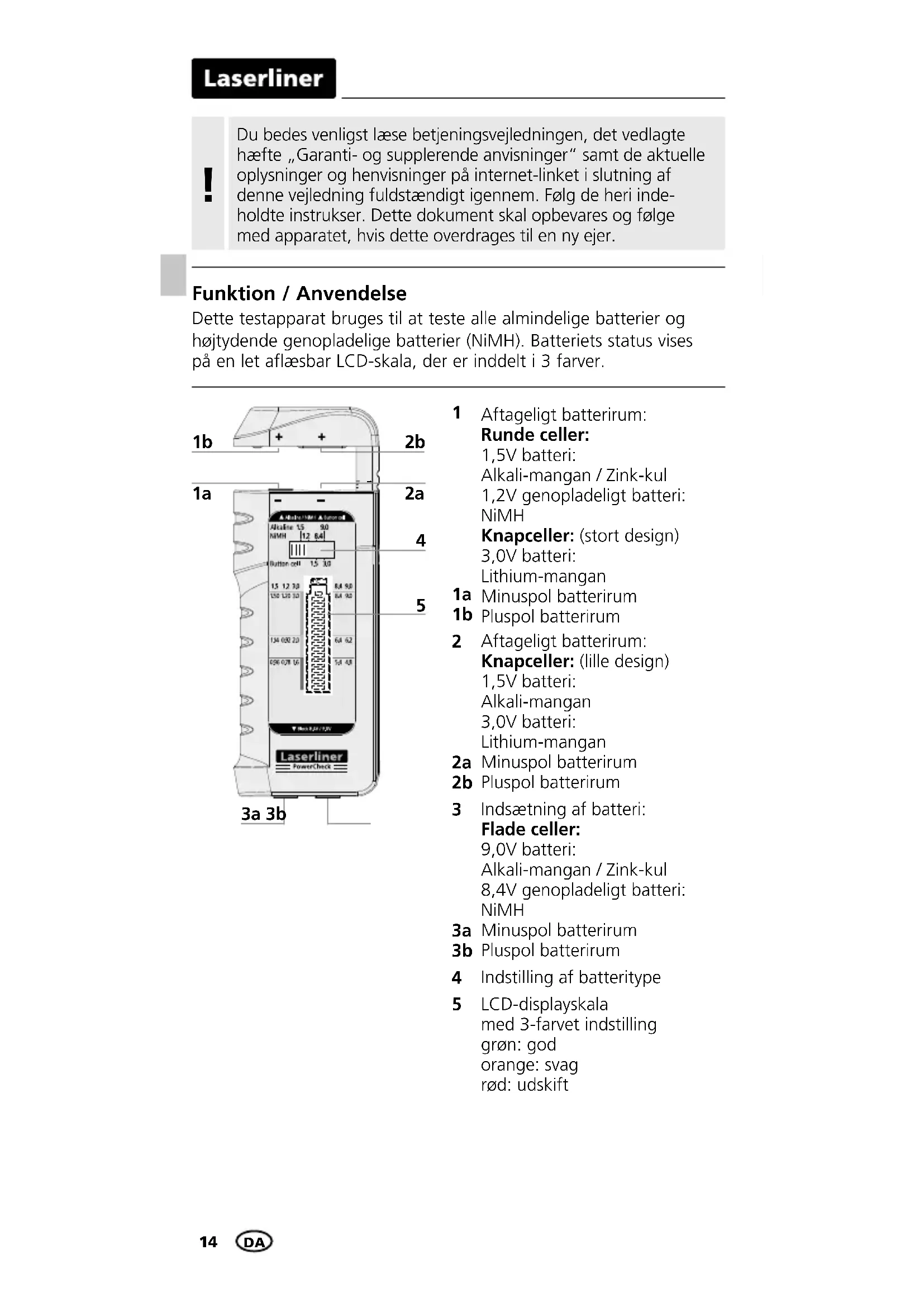

BRUGSANVISNING PowerCheck Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Dette testapparat bruges til at teste alle almindelige batterier og højtydende genopladelige batterier (NiMH). Batteriets status vises på en let aflæsbar LCD-skala, der er inddelt i 3 farver.

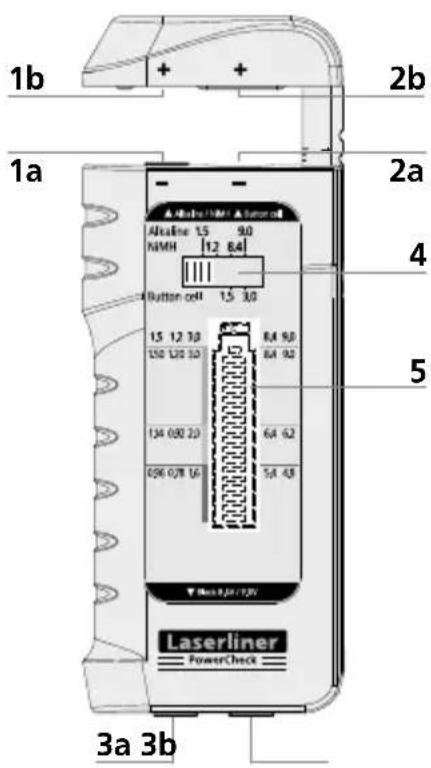

1b 2b 1a 2a 4 5 3a 3b Alkaline 1.5 9.0 NMM [1.2 8.4] Button cell 1.5 3.0 1.5 1.2 3.0 6.4 9.0 1.50 1.20 3.0 6.4 9.0 134 0.90 2.0 6.4 6.2 0.96 0.78 1.6 5.4 4.8 Laserliner PowerCheck

1 Aftageligt batterirum:

Runde celler:

1,5V batteri: Alkali-mangan / Zink-kul 1,2V genopladeligt batteri: NiMH

Knapceller: (stort design)

3,0V batteri: Lithium-mangan

1a Minuspol batterirum

1b Pluspol batterirum

2 Aftageligt batterirum:

Knapceller: (lille design)

1,5V batteri: Alkali-mangan 3,0V batteri: Lithium-manga

2a Minuspol batterirum

2b Pluspol batterirum

3 Indsætning af batteri: Flade celler:

9,0V batteri: Alkali-mangan / Zink-kul 8,4V genopladeligt batteri: NiMH

3a Minuspol batterirum

3b Pluspol batterirum

4 Indstilling af batteritype

5 LCD-displayskala med 3-farvet indstilling grøn: god orange: svag rød: udskift

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Apparatet må ikke udsættes for mekanisk belastning, meget høje temperaturer eller kraftige vibrationer.
• Apparatet arbejder i spændingsområdet fra 1,2V til 9,0V; kun batterier med tilsvarende data må sluttes til de hertil indrettede kontaktflader.
• Sørg for, at batterierne tilsluttes med korrekt polaritet, da forkert polaritet kan forringe apparatets funktion.

Anmærkning vedr. brug

Skalaen klassificerer anvendelighedsgraden af batterier i mobile apparater i kategorierne „god“, „svag“ og „udskift“.

Disse klassifikationer er fastlagt efter de generelle gennemsnitsværdier ved konstant forbrug og kan afvige for apparater med særlige strømforbrugsforhold.

Især apparater med høje, kortvarige strømspidser og/eller batterier af dårlig kvalitet skal under særlige omstændigheder udskiftes tidligere, end displayet viser.

Apparater med moderne strømstyring kan som regel også arbejde med kraftigt afladede batterier.

I sådanne tilfælde kan man forsøge at fortolke LCD-displayet i forhold til funktionstiden for de(t) specielle apparat / batterier for at sikre optimal udnyttelse af batterierne.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

1 Isætning af batteri

Åbn batterihuset og læg batteriet i. Vær opmærksom på de angivne poler.

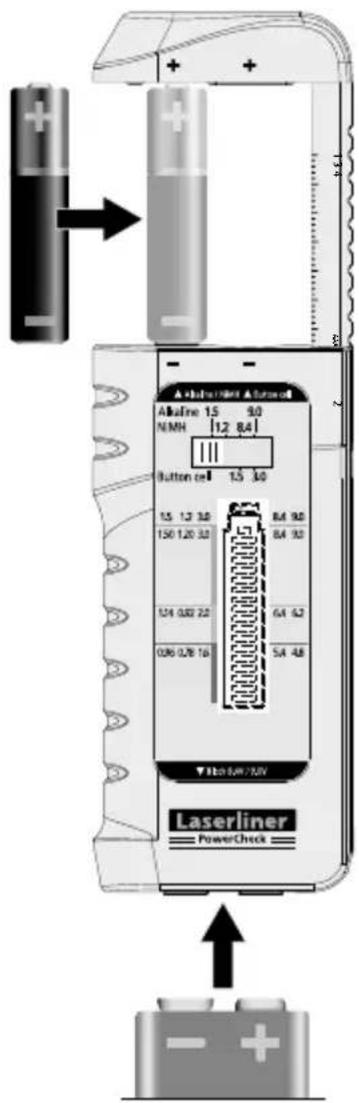

3 Kontrol af batteriladning

Bemærk pkt. 2 „Indstilling af batteritype“.

Åbn batterirummet, og indsæt batteriet som indikeret med installationssymbolerne, eller indsæt blokbatterier i kontakt 3a og 3b. Vær opmærksom på de angivne poler.

3-farvet displayskala

god (grøn): Batteri er stadigt fuldt anvendeligt

svag (orange): Batteriet er svagt og skal snart udskiftes

udskift (rød): Batteriet er afladet og bør udskiftes

Alkaline 15 90 N/MH 12 84 Button cell 1.5 30 15 1.3 30 84 90 150 1.20 30 84 90 154 0.80 70 64 62 0.96 0.78 10 54 48 Laserliner PowerCheck + - +

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Tekniske data
Måleområder 1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Batterityper	1,2VAAA, HR03, HR11/45AA, HR6, HR15/51C, HR14, HR26/50D, HR20, HR33/62
	1,5VAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11,LR14, R14, UM2D, HP2, MN1399, SP2,R20, UM1, LR20LR41, LR43, LR44
	3,0VCR2016, CR2020, CR2025, CR2032,CR2320, CR2325, CR2330, CR2430,CR1616, CR1620, CR1632
	8,4V E-blok7HR7/42
	9,0V E-blok6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P
Strømforsyning 1 x 1,5V type	AAA
Arbejdstemperatur	0°C ... 40°C, Luftfugtighed maks.80%rH, ikke-kondenserende,Arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-10°C ... 60°C,Luftfugtighed maks. 80%rH
Mål (B x H x D) 45 x 107 x 22,5 mm
Vægt (inkl. batteri) 67 g

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=powchk
