Producttype	Batterijtester
Merk	Laserliner
Model	PowerCheck
Meetbereiken	1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Testbare batterijtypen	Ronde batterijen 1,2V, 1,5V ; knoopbatterijen 1,5V, 3,0V ; platte batterijen 9,0V
Weergave	Analoge LCD-wijzerplaat met drie zones (groen, oranje, rood)
Voeding van het apparaat	1 batterij 1,5V type AAA
Afmetingen (L x H x D)	45 x 107 x 22,5 mm
Gewicht (inclusief batterij)	67 g
Belangrijkste functies	Batterijbelasting test ; indicatie goed/zwak/vervangen
Batterijcompartimenten	Drie verwijderbare compartimenten voor verschillende batterijformaten
Onderhoud en reiniging	Reinigen met een licht vochtige doek; vermijd reinigingsmiddelen en oplosmiddelen; verwijder de batterij bij langdurige opslag
Opslag	Droge en schone plaats; temperatuur -10°C tot 60°C; luchtvochtigheid max. 80% RV
Werkomstandigheden	0°C tot 40°C; luchtvochtigheid max. 80% RV; hoogte max. 4000 m
Veiligheid	Alleen gebruiken voor het beoogde doel; niet wijzigen; polariteit in acht nemen; buiten bereik van kinderen houden
Conformiteit	Richtlijn EMC 2014/30/EU; richtlijn AEEA
Repareerbaarheid / reserveonderdelen	Niet door de gebruiker te repareren; geen reserveonderdelen meegeleverd
Garantie	Raadpleeg het boekje "Aanvullende opmerkingen en garantie"

Veelgestelde vragen - PowerCheck Laserliner

Hoe test ik een ronde batterij van 1,5V?

Open het batterijcompartiment (1) en plaats de batterij met inachtneming van de + en - polen. Stel de schakelaar (4) in op de stand 1,5V. De wijzer geeft goed (groen), zwak (oranje) of vervangen (rood) aan.

Welke soorten batterijen kan ik testen?

Deze tester accepteert ronde batterijen 1,2V (NiMH), 1,5V (alkaline/zink-koolstof), knoopbatterijen 1,5V en 3,0V (lithium-mangaan), evenals platte batterijen 9,0V (alkaline) en 8,4V (NiMH).

Hoe interpreteer ik de kleuren van de wijzerplaat?

De wijzerplaat is verdeeld in drie zones: groen (goed) = batterij geladen, oranje (zwak) = batterij binnenkort vervangen, rood (vervangen) = batterij leeg.

Heeft de tester een batterij nodig om te werken?

Ja, de tester werkt met een 1,5V batterij type AAA die in het eigen compartiment wordt geplaatst. Zorg dat de polariteit bij installatie in acht wordt genomen.

Hoe test ik een platte batterij van 9V?

Plaats de platte batterij op de contacten 3a (minpool) en 3b (pluspool) van compartiment (3). Stel de schakelaar (4) in op de stand 9V. Lees het resultaat af op de wijzerplaat.

Wat te doen als de wijzer niet beweegt?

Controleer of de geteste batterij in goede staat is en of u de schakelaar correct op het overeenkomstige batterijtype hebt ingesteld. Zorg er ook voor dat de interne batterij van de tester functioneert en correct is geïnstalleerd.

Kan ik oplaadbare accu's testen?

Ja, NiMH-accu's van 1,2V en 8,4V zijn testbaar. Stel de schakelaar in op de stand 1,2V voor ronde batterijen of 8,4V voor platte batterijen.

Hoe reinig en onderhoud ik de tester?

Reinig het apparaat met een licht vochtige doek. Gebruik geen agressieve reinigingsmiddelen, oplosmiddelen of schuurmiddelen. Verwijder de interne batterij als u het apparaat langere tijd niet gebruikt.

Werkt de tester met knoopbatterijen?

Ja, gebruik compartiment (2) voor kleine knoopbatterijen en compartiment (1) voor grote. Stel de schakelaar in op 1,5V of 3,0V afhankelijk van het type knoopbatterij.

Wat te doen bij een storing?

De tester bevat geen door de gebruiker te repareren onderdelen. Neem bij problemen contact op met de klantenservice van Laserliner. Raadpleeg de garantie in het meegeleverde boekje.

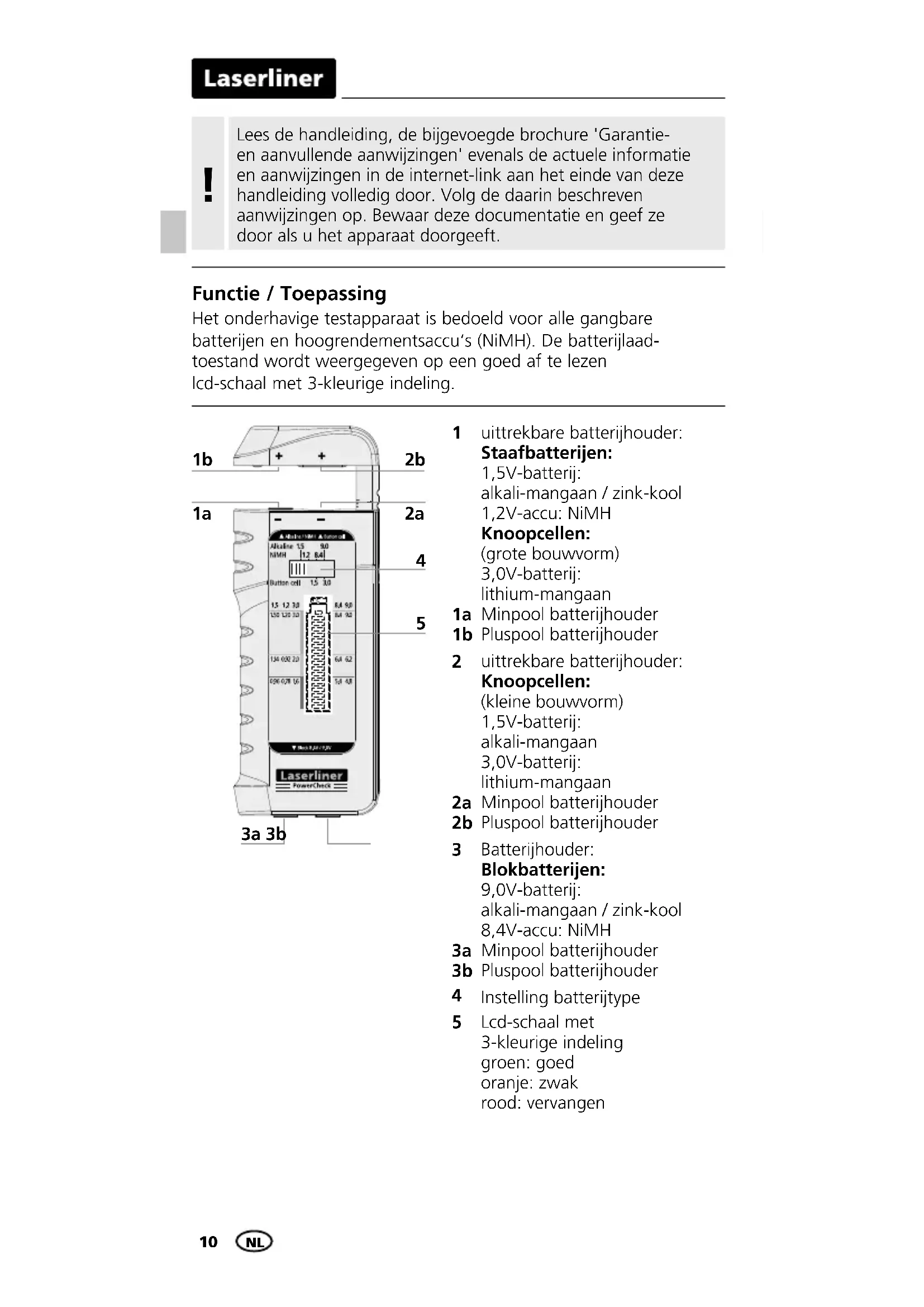

GEBRUIKSAANWIJZING PowerCheck Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / Toepassing

Het onderhavige testapparaat is bedoeld voor alle gangbare batterijen en hoogrendementsaccu's (NiMH). De batterijlaad-toestand wordt weergegeven op een goed af te lezen lcd-schaal met 3-kleurige indeling.

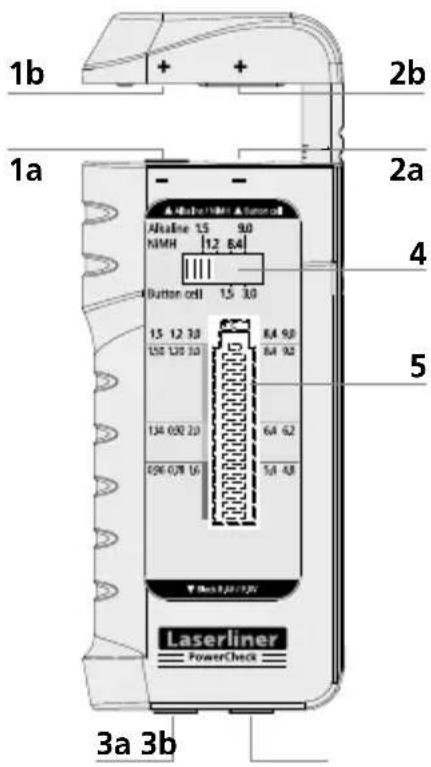

1b + + 2b 1a - - 2a Alkaline 15 9.0 NMM 12 64 Button cell 15 3.0 15 12 3.0 8.4 9.0 150 120 3.0 8.4 9.0 134 092 2.0 64 62 096 078 1.0 5.4 4.8 Laserliner PowerCheck 3a 3b

1 uittrekbare batterijhouder:

Staafbatterijen:

1,5V-batterij: alkali-mangaan / zink-kool 1,2V-accu: NiMH

Knoopcellen:

(grote bouwvorm)

3,0V-batterij:

lithium-mangaan

1a Minpool batterijhouder

1b Pluspool batterijhouder

2 uittrekbare batterijhouder:

Knoopcellen:

(kleine bouwvorm)

1,5V-batterij:

alkali-mangaan

3,0V-batterij:

lithium-mangaan

2a Minpool batterijhouder

2b Pluspool batterijhouder

3 Batterijhouder:

Blokbatterijen:

9,0V-batterij: alkali-mangaan / zink-kool 8,4V-accu: NiMH

3a Minpool batterijhouder

3b Pluspool batterijhouder

4 Instelling batterijtype

5 Lcd-schaal met 3-kleurige indeling

groen: goed

oranje: zwak

rood: vervangen

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
• Het apparaat functioneert binnen het spanningsbereik van 1,2V tot 9,0V, plaats dus alleen batterijen met dienovereenkomstige gegevens aan de daarvoor bestemde contactoppervlakken.
• Let bij het plaatsen van de batterijen op de correcte polariteit, want een verkeerde polariteit kan de werking van het toestel negatief beïnvloeden.

Aanvullende opmerking voor het gebruik

Met behulp van de schaal wordt de bruikbaarheid van batterijen in mobiele toestellen onderverdeeld in de categorieën, goed', zwak' en, vervangen'.

Deze indeling werd bepaald aan de hand algemeen gebruikelijke, gemiddelde waarden bij constant verbruik en kunnen afwijken bij toestellen met een bijzonder stroomverbruik.

In het bijzonder voor toestellen met hoge, kortstondige stroom-pieken en/of batterijen van geringe kwaliteit moeten onder bepaalde omstandigheden kortere vervangingscycli worden gehanteerd dan in de weergave vermeld staat.

Toestellen met modern powermanagement functioneren in de regel ook met zeer zwakke batterijen nog effectief.

Probeer in dergelijke gevallen de weergave op het lc-display overeenkomstig de looptijd van uw speciale toestellen / batterijen te interpreteren om een optimaal gebruik van de batterijen te garanderen.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

1 Batterij plaatsen

Open het batterijvakje en plaats de batterij overeenkomstig de installatie-symbolen. Let daarbij op de juiste polariteit.

Al naargelang het batterijtype moet de schakelaar (4) op de betreffende positie worden gezet.

a b c d Alkaline 1.5 9.0 NiMH 1.2 8.4 Button cell 1.5 3.0 e f

a 1,5V-staafbatterijen (AA, AAA, C, D)
b 1,2V-staafbatterijen (NiMH) (AA, AAA, C, D)
c 8,4V-blokbatterijen (NiMH) (E-blok)
d 9,0V-blokbatterijen (E-blok)
e 1,5V-knoopcellen (kleine bouwvorm)
f 3,0V-knoopcellen (kleine / grote bouwvorm)

B Batterijlading controleren

Neem punt 2, Batterijtype instellen' in acht.

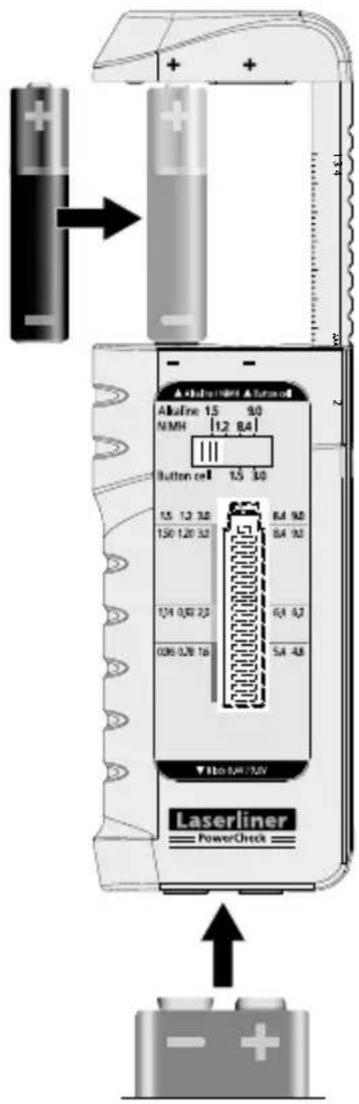

Open de batterijhouder en plaats de batterij overeenkomstig de installatiesymbolen resp. houd blok-batterijen tegen de contacten 3a en 3b. Let daarbij op de juiste polariteit.

3-kleurige weergaveschaal

goed (groen): batterij is nog vol geladen

zwak (oranje): batterij is zwak en moet binnenkort worden vervangen

vervangen (rood): batterij is leeg en dient te worden vervangen

Alkline 15 90 N/MH 1.2 84 Button cell 1.5 30 15 1.2 30 84 90 150 1.20 30 84 90 154 0.80 20 64 67 036 0.28 16 54 48 Laserliner PowerCheck No 1W/3W + - +

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens
Meetbereiken 1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Batterijtypes	1,2VAAA, HR03, HR11/45AA, HR6, HR15/51C, HR14, HR26/50D, HR20, HR33/62
	1,5VAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11,LR14, R14, UM2D, HP2, MN1399, SP2,R20, UM1, LR20LR41, LR43, LR44
	3,0VCR2016, CR2020, CR2025, CR2032,CR2320, CR2325, CR2330, CR2430,CR1616, CR1620, CR1632
	8,4V E-blok7HR7/42
	9,0V E-blok6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P
Voeding 1 x 1,5V type AAA
Werkomstandigheden	0°C ... 40°C, Luchtvochtigheidmax. 80 % rH, niet-condenserend,Werkhoogte max. 4000 m bovenNAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 60°C,Luchtvochtigheid max. 80 % rH
Afmetingen (B x H x D) 45 x 107 x 22,5 mm
Gewicht (incl. batterij) 67 g

Technische veranderingen voorbehouden. 11.17

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=powchk
