PowerCheck - Pil şarj cihazı Laserliner - Ücretsiz kullanım kılavuzu

Ürün tipi	Pil test cihazı
Marka	Laserliner
Model	PowerCheck
Ölçüm aralıkları	1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Test edilebilir pil türleri	Yuvarlak piller 1,2V, 1,5V ; düğme piller 1,5V, 3,0V ; 9,0V düz piller
Ekran	Üç bölgeli analog LCD kadran (yeşil, turuncu, kırmızı)
Cihaz gücü	1 adet AAA tipi 1,5V pil
Boyutlar (U x Y x G)	45 x 107 x 22,5 mm
Ağırlık (pil dahil)	67 g
Ana işlevler	Pil yük testi ; iyi/zayıf/değiştir göstergesi
Pil bölmeleri	Farklı pil formatları için üç çıkarılabilir bölme
Bakım ve temizlik	Hafif nemli bir bezle temizleyin ; temizlik ürünleri ve çözücülerden kaçının ; uzun süreli saklamada pili çıkarın
Saklama	Kuru ve temiz yer ; sıcaklık -10°C ila 60°C ; nem maks. %80 BA
Çalışma koşulları	0°C ila 40°C ; nem maks. %80 BA ; yükseklik maks. 4000 m
Güvenlik	Sadece amaçlanan kullanım için kullanın ; değiştirmeyin ; polariteye dikkat edin ; çocukların erişemeyeceği yerde saklayın
Uygunluk	EMC Direktifi 2014/30/AB ; WEEE direktifi
Onarılabilirlik / yedek parçalar	Kullanıcı tarafından onarılamaz ; herhangi bir yedek parça sağlanmaz
Garanti	«Ek ve garanti ile ilgili notlar» kitapçığına bakın

Sık sorulan sorular - PowerCheck Laserliner

Yuvarlak 1,5V pil nasıl test edilir?

Pil bölmesini (1) açın ve pili + ve - kutuplarına dikkat ederek yerleştirin. Anahtarı (4) 1,5V konumuna ayarlayın. İbre iyi (yeşil), zayıf (turuncu) veya değiştir (kırmızı) gösterir.

Hangi pil türlerini test edebilirim?

Bu test cihazı, 1,2V (NiMH), 1,5V (alkalin/çinko-karbon) yuvarlak pilleri, 1,5V ve 3,0V (lityum-manganez) düğme pilleri ile 9,0V (alkalin) ve 8,4V (NiMH) düz pilleri kabul eder.

Kadran renkleri nasıl yorumlanır?

Kadran üç bölgeye ayrılmıştır: yeşil (iyi) = pil dolu, turuncu (zayıf) = pil yakında değiştirilmeli, kırmızı (değiştir) = pil boş.

Test cihazının çalışması için bir pile ihtiyacı var mı?

Evet, test cihazı kendi bölmesine takılan AAA tipi 1,5V bir pil ile çalışır. Kurulum sırasında polariteye dikkat edin.

9V düz pil nasıl test edilir?

Düz pili, bölme (3) üzerindeki 3a (eksi kutup) ve 3b (artı kutup) kontaklarına yerleştirin. Anahtarı (4) 9V konumuna ayarlayın. Sonucu kadrandan okuyun.

İbre hareket etmezse ne yapmalıyım?

Test edilen pilin sağlam olduğundan ve anahtarı doğru pil türüne ayarladığınızdan emin olun. Ayrıca test cihazının iç pilinin çalıştığından ve doğru takıldığından emin olun.

Şarj edilebilir pilleri test edebilir miyim?

Evet, 1,2V ve 8,4V NiMH şarj edilebilir piller test edilebilir. Yuvarlak piller için anahtarı 1,2V konumuna, düz piller için 8,4V konumuna ayarlayın.

Test cihazı nasıl temizlenir ve bakımı yapılır?

Cihazı hafif nemli bir bezle temizleyin. Aşındırıcı temizlik ürünleri, çözücüler veya ovucular kullanmayın. Uzun süre kullanmayacaksanız iç pili çıkarın.

Test cihazı düğme pillerle çalışır mı?

Evet, küçük düğme piller için bölmeyi (2), büyükler için (1) bölmesini kullanın. Düğme pil türüne göre anahtarı 1,5V veya 3,0V konumuna ayarlayın.

Arıza durumunda ne yapmalıyım?

Test cihazı, kullanıcı tarafından onarılabilir herhangi bir parça içermez. Sorun durumunda Laserliner satış sonrası hizmetiyle iletişime geçin. Garanti için verilen kitapçığa bakın.

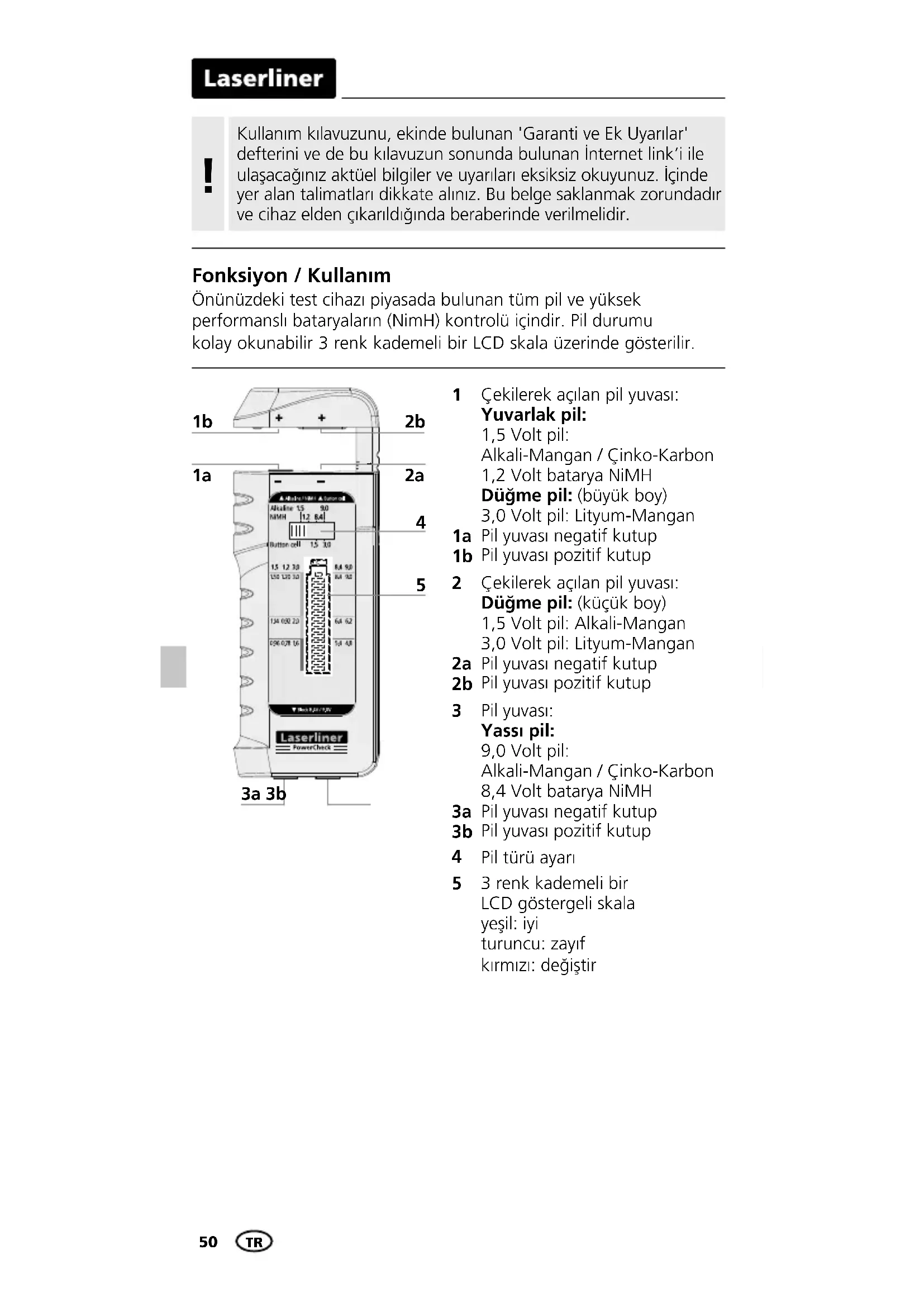

KULLANIM KILAVUZU PowerCheck Laserliner

Kullanım kılavuzunu, ekinde bulunan 'Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım

Önünüzdeki test cihazı piyasada bulunan tüm pil ve yüksek performanslı bataryaların (NimH) kontrolü içindir. Pil durumu kolay okunabilir 3 renk kademeli bir LCD skala üzerinde gösterilir.

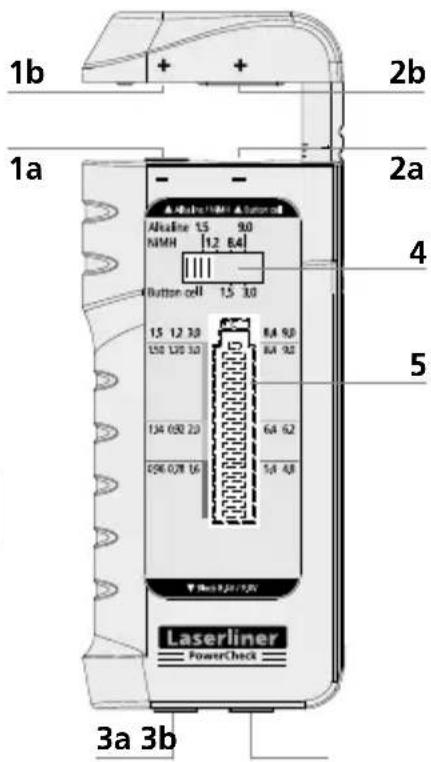

1b 2b 1a 2a 4 5 Alkaline 15 9.0 NMM 1.2 8.4 Button cell 1.5 3.0 1.5 1.2 3.0 8.4 9.0 1.50 1.20 3.0 8.4 9.0 1.54 0.92 2.0 6.4 6.2 0.96 0.78 1.6 1.4 4.8 Laserliner PowerCheck 3a 3b

1 Çekilerek açılan pil yuvası:

Yuvarlak pil:

1,5 Volt pil: Alkali-Mangan / Çinko-Karbon 1,2 Volt batarya NiMH Düğme pil: (büyük boy) 3,0 Volt pil: Lityum-Mangan

2 Çekilerek açılan pil yuvası: Düğme pil: (küçük boy) 1,5 Volt pil: Alkali-Mangan 3,0 Volt pil: Lityum-Mangan

2a Pil yuvası negatif kutup

2b Pil yuvası pozitif kutup

3 Pil yuvası: Yassı pil: 9,0 Volt pil: Alkali-Mangan / Çinko-Karbon 8,4 Volt batarya NiMH

3a Pil yuvası negatif kutup

5 3 renk kademeli bir LCD göstergeli skala yeşil: iyi turuncu: zayıf kırmızı: değiştir

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
• Yapısal açıdan cihazın değiştirilmesi yasaktır.
• Cihazı mekanik yüklere, aşırı sıcaklıklara veya şiddetli titreşimlere maruz bırakmayınız.
• Cihaz 1,2V ila 9,0V gerilim aralığında çalışır, sadece uygun bilgileri olan ve öngörülen kontak alanlarına kontaklayınız.
• Pillerin doğru kutuplu yerleştirilmesine dikkat ediniz, yanlış kutuplama cihazın fonksiyonunu ektileyebilir.

Kullanıma dair ek bilgi

Pillerin mobil cihazlardaki kullanım kapasitesi skala tarafından „iyi“, „zayıf“ ve „değiştir“ kategorilerine ayrılır.

Bu sınıflama sabit tüketim durumundaki genel ortalama değerlere bağlı olarak belirlenmiş olup özel elektrik tüketimine sahip cihazlarda değişebilir.

Bilhassa yüksek, kısa süreli maksimum voltajlara erişen cihazlarda ve/veya düşük kaliteli pillerde, göstergede belirtilenin dışında daha erken değişim dönemleri söz konusu olabilir.

Modern powermanagement özelliğine sahip cihazlar genelde aşırı boşalmış pillerle bile halen verimli şekilde çalışabilirler.

Bu durumlarda LCD göstergesini, pilleri en uygun şekilde kullanabilmeniz için özel cihazlarının / pillerinizin tüketim ömrüne göre değerlendirmeniz gerekir.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Ölçüm cihazı, 2014/30/AB sayılı Elektro Manyetik Uyumluluk Yönetmeliğinde (EMV) belirtilen, elektromanyetik uyumluluğa dair kurallara ve sınır değerlerine uygundur.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

1 Pili yerleştiriniz

Pil yuvasını açınız ve pili gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

Pil türüne bağlı olarak şalterin (4) ilgili pozisyona getirilmesi gerekmektedir.

a b c d Alkaline 1.5 9.0 NiMH 1.2 8.4 Button cell 1.5 3.0 e f

a 1,5 Volt Yuvarlak Pil (AA, AAA, C, D)

b 1,2 Volt Yuvarlak Pil (NiMH) (AA, AAA, C, D)

c 8,4 Volt Yassi Pil (NiMH) (E-Blok)

d 9,0 Volt Yassi Pil (E-Blok)

e 1,5 Volt Düğme Pil (küçük boy)

f 3,0 Volt Düğme Pil (küçük / büyük boy)

B Pil doluluğunu test etmek

Sayı 2'ye „pil türünü ayarla" dikkat ediniz.

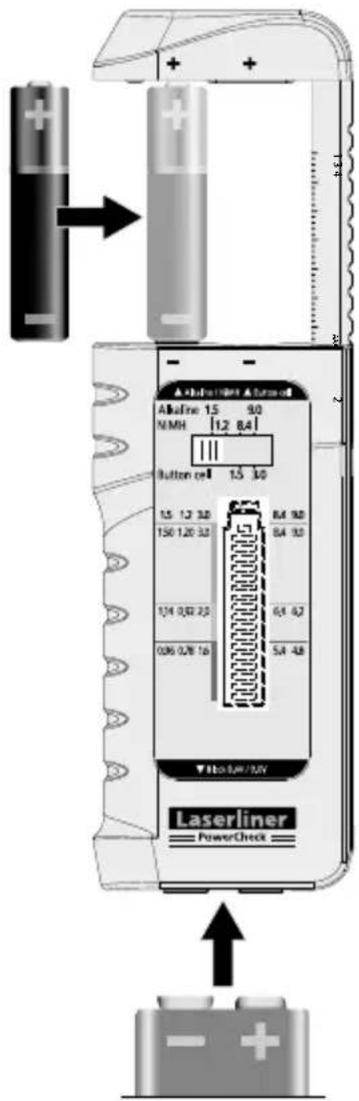

Pil yuvasını açın ve pilleri kurulum sembollerine uygun olarak yerleştirin ya da blok pilleri 3a ve 3b kontaklarına yerleştirin. Bu arada kutupların doğru olmasına dikkat ediniz.

3 renkli skala göstergesi

iyi (yeşil): Pil halen dolu ve kullanılabilir

zayıf (turuncu): Pil zayıf ve yakında değiştirilmesi gerekir

değiştir (kırmızı): Pil boş ve değiştirilmelidir

AlkaTire 15 90 N/MH [1.2 84] Button oil 15 30 15 1.2 32 84 90 150 1.20 32 84 90 1.14 0.62 20 64 67 0.96 0.28 16 54 48 Laserliner PowerCheck ▶ No LEV/UV

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.

Teknik özellikler
Ölçüm aralıkları 1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Pil türleri	1,2VAAA, HR03, HR11/45AA, HR6, HR15/51C, HR14, HR26/50D, HR20, HR33/62
	1,5VAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11,LR14, R14, UM2D, HP2, MN1399, SP2,R20, UM1, LR20LR41, LR43, LR44
	3,0VCR2016, CR2020, CR2025, CR2032,CR2320, CR2325, CR2330, CR2430,CR1616, CR1620, CR1632
	8,4V E-Blok7HR7/42
	9,0V E-Blok6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P
Elektrik Beslemesi 1 x 1,5V Tip AAA
Çalıştırma şartları	0°C ... 40°C, Hava nemi maks. 80 %rH,yoğuşmasız, Çalışma yükseklik maks.4000 m normal sıfır üzeri
Saklama koşulları	-10°C ... 60°C,Hava nemi maks. 80 %rH
Boyutlar (G x Y x D) 45 x 107 x 22,5 mm
Ağırlığı (batarya dahil) 67 g

Teknik değişiklik yapma hakkı saklıdır. 11.17

AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için:

http://laserliner.com/info?an=powchk
