PowerCheck - Paristolaturi Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkutesteri
Merkki	Laserliner
Malli	PowerCheck
Mittausalueet	1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Testattavat akkutyypit	Pyöreät akut 1,2V, 1,5V ; nappiparistot 1,5V, 3,0V ; litteät akut 9,0V
Näyttö	Analoginen LCD-kello, jossa kolme aluetta (vihreä, oranssi, punainen)
Laitteen virtalähde	1 kpl 1,5V AAA-paristo
Mitat (P x K x S)	45 x 107 x 22,5 mm
Paino (paristo mukaan lukien)	67 g
Päätoiminnot	Akkujen kuormitustesti ; ilmaisu hyvä/heikko/vaihda
Paristolokerot	Kolme irrotettavaa lokeroa eri akkutyypeille
Huolto ja puhdistus	Puhdista kevyesti kostealla liinalla ; vältä puhdistusaineita ja liuottimia ; poista paristo pitkän säilytyksen ajaksi
Säilytys	Kuiva ja puhdas paikka ; lämpötila -10°C - 60°C ; kosteus enintään 80% RH
Työolosuhteet	0°C - 40°C ; kosteus enintään 80% RH ; enimmäiskorkeus 4000 m
Turvallisuus	Käytä vain aiottuun tarkoitukseen ; älä muuntele ; noudata napaisuutta ; pidä poissa lasten ulottuvilta
Vaatimustenmukaisuus	EMC-direktiivi 2014/30/EU ; WEEE-direktiivi
Korjattavuus / varaosat	Ei käyttäjän korjattavissa ; varaosia ei toimiteta
Takuu	Katso kirjasta "Lisähuomautuksia ja takuutietoja"

Usein kysytyt kysymykset - PowerCheck Laserliner

Kuinka testata pyöreä 1,5V akku?

Avaa paristolokero (1) ja aseta akku napaisuudet + ja - huomioiden. Aseta kytkin (4) asentoon 1,5V. Neula osoittaa hyvä (vihreä), heikko (oranssi) tai vaihda (punainen).

Mitä akkutyyppejä voin testata?

Tämä testeri hyväksyy pyöreät akut 1,2V (NiMH), 1,5V (alkali/hiili-sinkki), nappiparistot 1,5V ja 3,0V (litium-mangaani) sekä litteät akut 9,0V (alkali) ja 8,4V (NiMH).

Kuinka tulkita kellon värejä?

Kello on jaettu kolmeen alueeseen: vihreä (hyvä) = akku ladattu, oranssi (heikko) = akku kohta vaihdettava, punainen (vaihda) = akku tyhjä.

Tarvitseeko testeri pariston toimiakseen?

Kyllä, testeri toimii omassa lokerossaan olevalla 1,5V AAA-paristolla. Varmista napaisuus asennuksen yhteydessä.

Kuinka testata litteä 9V akku?

Aseta litteä akku lokeron (3) koskettimiin 3a (miinusnapa) ja 3b (plusnapa). Aseta kytkin (4) asentoon 9V. Lue tulos kellotaulusta.

Mitä tehdä, jos neula ei liiku?

Tarkista, että testattava akku on kunnossa ja että olet asettanut kytkimen oikealle akkutyypille. Varmista myös, että testerin sisäinen paristo toimii ja on asennettu oikein.

Voinko testata ladattavia akkuja?

Kyllä, NiMH-akut 1,2V ja 8,4V ovat testattavissa. Aseta kytkin asentoon 1,2V pyöreille akuille tai 8,4V litteille akuille.

Kuinka puhdistaa ja huoltaa testeri?

Puhdista laite kevyesti kostealla liinalla. Älä käytä voimakkaita puhdistusaineita, liuottimia tai hankausaineita. Poista sisäinen paristo, jos et käytä laitetta pitkään aikaan.

Toimiiko testeri nappiparistojen kanssa?

Kyllä, käytä lokeroa (2) pienille nappiparistoille ja lokeroa (1) suurille. Aseta kytkin asentoon 1,5V tai 3,0V nappiparistotyypin mukaan.

Mitä tehdä toimintahäiriön sattuessa?

Testeri ei sisällä käyttäjän korjattavissa olevia osia. Jos ongelmia ilmenee, ota yhteyttä Laserlinerin huoltopalveluun. Katso takuutietoja mukana toimitetusta kirjasesta.

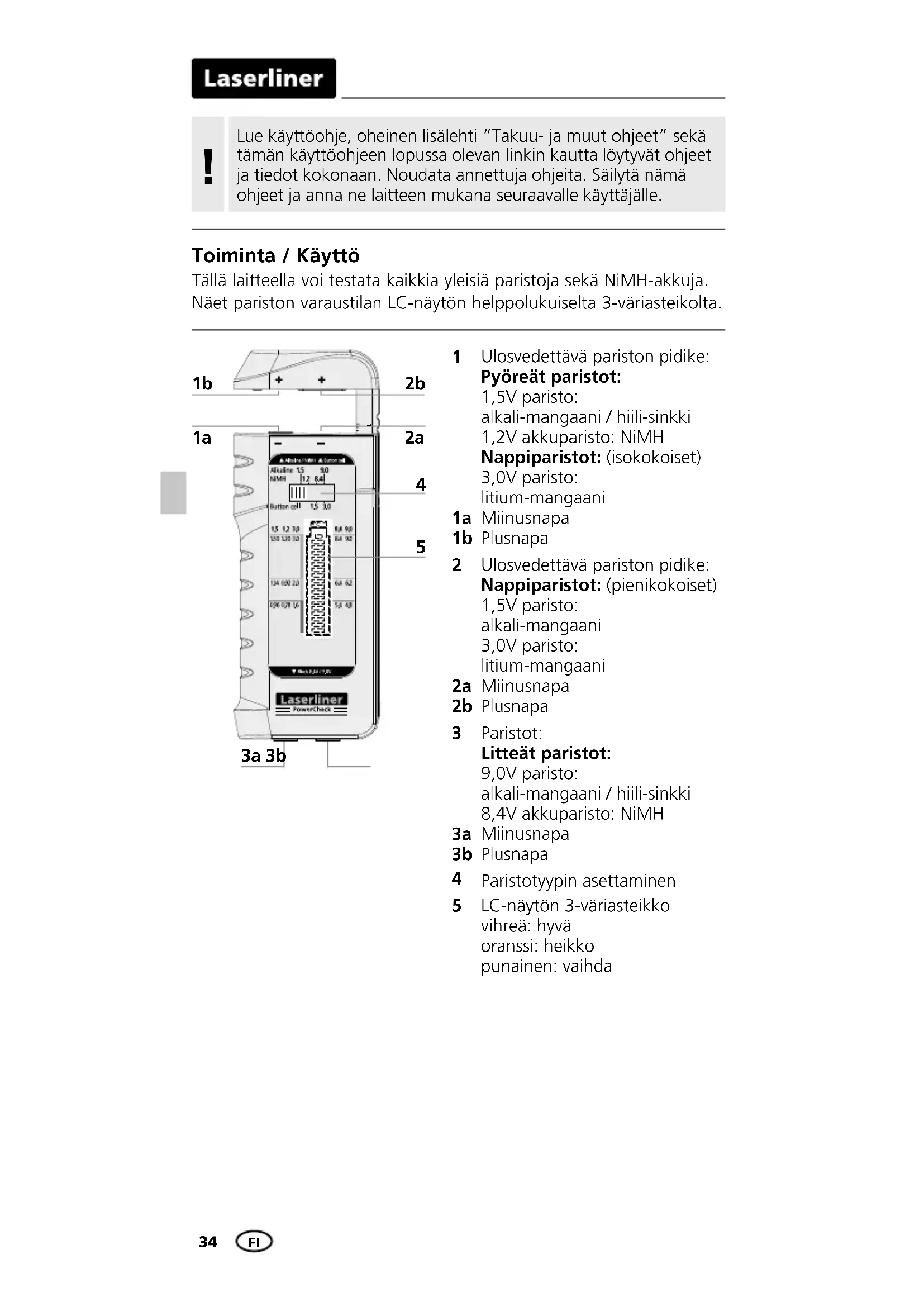

KÄYTTÖOHJE PowerCheck Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

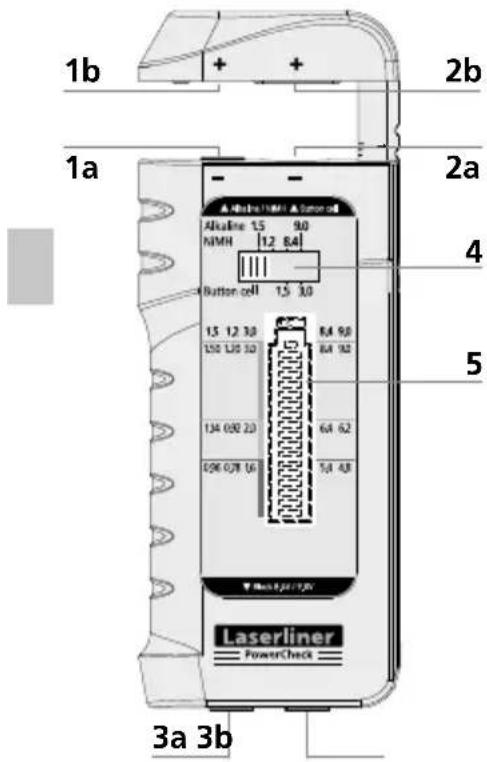

Toiminta / Käyttö

Tällä laitteella voi testata kaikkia yleisiä paristoja sekä NiMH-akkuja. Näet pariston varaustilan LC-näytön helppolukuiselta 3-väriasteikolta.

1b + + 2b 1a - - 2a Alkaliye 1.5 9.0 NIMH 1.2 8.4 Button cell 1.5 3.0 13 12 3.0 8.4 9.0 150 L3B 3.0 8.4 9.0 134 090 2.0 6.4 6.2 096 078 1.6 5.0 4.8 Laserliner PowerCheck 3a 3b

1 Ulosvedettävä pariston pidike: Pyöreät paristot:

1,5V paristo: alkali-mangaani / hiili-sinkki 1,2V akkuparisto: NiMH

Nappiparistot: (isokokoiset)

3,0V paristo: litium-mangaani

1a Miinusnapa

1b Plusnapa

2 Ulosvedettävä pariston pidike: Nappiparistot: (pienikokoiset)

1,5V paristo: alkali-mangaani

3,0V paristo: litium-mangaani

2a Miinusnapa

2b Plusnapa

3 Paristot: Litteät paristot:

9,0V paristo: alkali-mangaani / hiili-sinkki 8,4V akkuparisto: NiMH

3a Miinusnapa

3b Plusnapa

4 Paristotyypin asettaminen

5 LC-näytön 3-väriasteikko vihreä: hyvä oranssi: heikko punainen: vaihda

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Testeri toimii jännitealueella 1,2 - 9,0V. Kytke kontakteihin vain tämän jännitealueen paristoja.
• Huomaa paristojen napaisuus. Väärin kytketyt paristot saattavat haitata testerin toimintaa.

Lisäohje

Paristojen käyttökelpoisuus ilmaistaan asteikolla hyvä - heikko - vaihda.

Luokittelu on saatu tutkimalla laitteiden keskimääräistä virrankulutusta.

Tulos saattaa poiketa erityisen paljon virtaa kuluttavien laitteiden kohdalla.

Erityisesti jos laitteessa on heikkolaatuiset paristot ja/tai korkeita, lyhyitä virtapiikkejä, paristot tulisi vaihtaa olosuhteista riippuen näytön ilmoittamaa tilannetta aikaisemmin.

Laite saattaa toimia tehokkaasti lähes tyhjentyneilläkin paristoilla, jos laitteessa on moderni virranhallintajärjestelmä.

Sellaisessa tapauksessa yritä tulkita LC-näytön tulos laitteen / paristojen ominaisuuksia vastaavasti. Siten varmistat paristojen optimaalisen käyttöiän.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

1 Paristo asettaminen

Avaa paristolokero ja aseta paristo sisään ohjeiden mukaisesti.

Huomaa paristo oikea napaisuus.

2 Paristotyypin asettaminen

Kytkin (4) asetetaan paristotyyppiä vastaavaan asentoon.

a b c d Alkaline 1.5 9.0 NiMH 1.2 8.4 Button cell 1.5 3.0 e f

a 1,5V pyöreät paristot (AA, AAA, C, D)

b 1,2V pyöreät paristot (NiMH) (AA, AAA, C, D)

c 8,4V litteät paristot (NiMH) (E-block)

d 9,0V litteät paristot (E-block)

e 1,5V nappiparistot (pienikokoinen)

f 3,0V nappiparistot (pieni- / suurikokoinen)

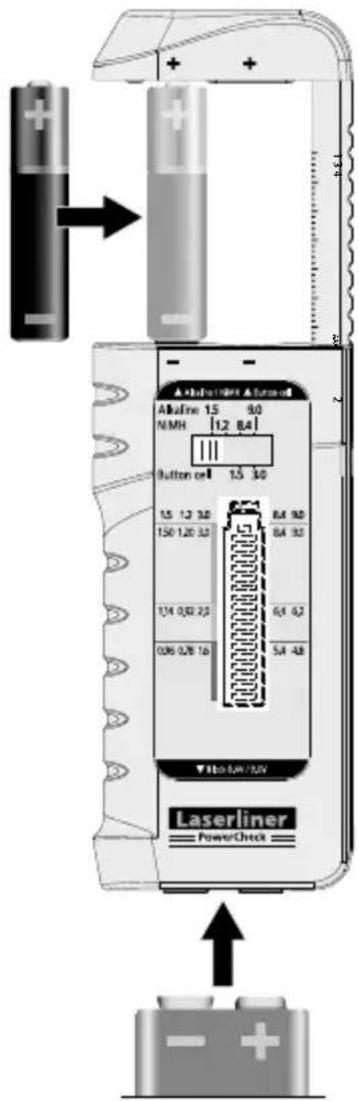

3 Paristojen varaustilan tarkistaminen

Noudata kohdan 2 (Paristotyypin asettaminen) ohjeita.

Avaa paristokotelo. Asenna paristot koteloon kuvakkeiden mukaisesti tai asenna 9,0V nappiparisto (E-block) kontakteihin 3a ja 3b. Huomaa paristojen oikea napaisuus.

3-väriasteikon näyttö

hyvä (vihreä): Paristo on vielä täysin käyttökelpoinen

heikko (oranssi): Pariston varaustila on matala. Vaihda paristo lähiaikoina

vaihda (punainen): Paristo on tyhjä ja se on vaihdettava

Alkaliye 15 90 N/MH [1.2 84] Button cell 15 30 15 12 30 84 90 130 120 30 84 90 134 0.82 20 64 62 0.96 0.28 16 54 48 Laserliner PowerCheck ▶ No.1W/UV +

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot
Mittausalue 1,2V / 1,5V	V / 3,0V / 8,4V / 9,0V
Paristotyypit	1,2VAAA, HR03, HR11/45AA, HR6, HR15/51C, HR14, HR26/50D, HR20, HR33/62
	1,5VAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11,LR14, R14, UM2D, HP2, MN1399, SP2,R20, UM1, LR20LR41, LR43, LR44
	3,0VCR2016, CR2020, CR2025, CR2032,CR2320, CR2325, CR2330, CR2430,CR1616, CR1620, CR1632
	8,4V E-block7HR7/42
	9,0V E-block6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P
Virtalähde 1 x 1,5V tyyppi AAA
Käyttöympäristö	0°C ... 40°C, Ilmankosteus maks. 80% RH,ei kondensoituva, Asennuskorkeus maks.4000 m merenpinnasta
Varastointiolosuhteet	-10°C ... 60°C, Ilmankosteus maks. 80% RH
Mitat (L x K x S) 45 x 107 x 22,5 mm
Paino (sis. paristot) 67 g

Oikeus teknisiin muutoksiin pidätetään. 11.17

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=powchk
