MANUAL DE UTILIZADOR BatteryCheck Laserliner

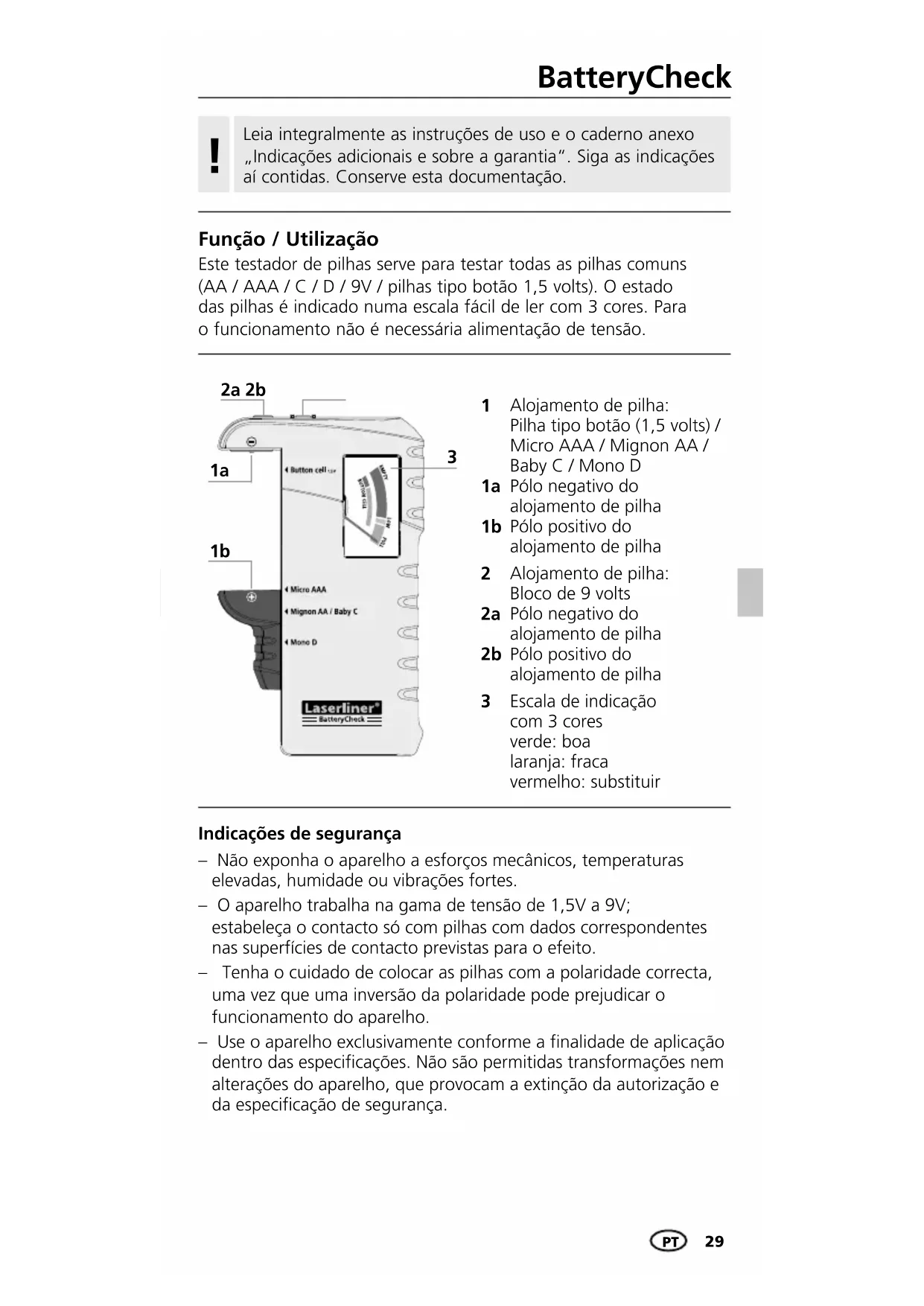

Leia integralmente as instruções de uso e o caderno anexo „Indicações adicionais e sobre a garantia“. Siga as indicações aí contidas. Conserve esta documentação.

Função / Utilização

Este testador de pilhas serve para testar todas as pilhas comuns (AA / AAA / C / D / 9V / pilhas tipo botão 1,5 volts). O estado das pilhas é indicado numa escala fácil de ler com 3 cores. Para o funcionamento não é necessária alimentação de tensão.

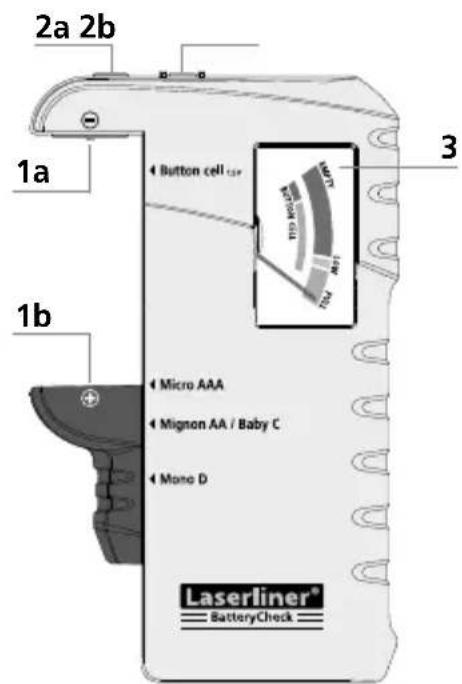

2a 2b 1a 3 1b Button cell Micro AAA Mignon AA / Baby C Mono D Laserliner® BatteryCheck

1 Alojamento de pilha: Pilha tipo botão (1,5 volts) / Micro AAA / Mignon AA / Baby C / Mono D

3 Escala de indicação com 3 cores verde: boa laranja: fraca vermelho: substituir

Indicações de segurança

- Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.

- O aparelho trabalha na gama de tensão de 1,5V a 9V; estabeleça o contacto só com pilhas com dados correspondentes nas superfícies de contacto previstas para o efeito.

- Tenha o cuidado de colocar as pilhas com a polaridade correcta, uma vez que uma inversão da polaridade pode prejudicar o funcionamento do aparelho.

- Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações. Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especificação de segurança.

Indicação adicional sobre a utilização

A escala divide a aptidão para o uso de pilhas em aparelhos móveis nas categorias „boa“, „fraca“ e „substituir“.

Estes ajustes foram definidos em função de valores médios gerais com um consumo constante e podem divergir no caso de aparelhos com comportamento especial de consumo de corrente.

Em particular aparelhos com elevados picos de corrente curtos e/ou pilhas de baixa qualidade podem ter ciclos de substituição mais prematuros do que os que são indicados no visor.

Aparelhos com gestão moderna de energia normalmente também conseguem trabalhar eficientemente com pilhas muito descarregadas.

Nestes casos, tente interpretar o desvio do ponteiro em função do tempo de funcionamento dos seus aparelhos / das suas pilhas especiais, de modo a garantir um aproveitamento ideal das pilhas.

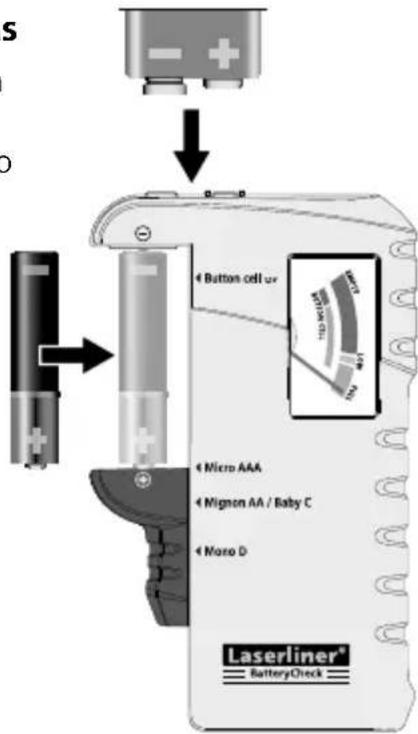

1 Controlar a carga de pilhas

Abra o alojamento da pilha e insira a pilha de acordo com os símbolos de instalação ou coloque pilhas de bloco de 9 volts nos contactos 2a e 2b.

Observe a polaridade correcta.

Escala de indicação com 3 cores

Boa (verde): a pilha ainda está completamente adequada para o uso

Fraca (laranja): a pilha está fraca e tem de ser brevemente substituída

Substituir (vermelho): a pilha está vazia e deve ser substituída

S Button cell u Micro AAA Mignon AA / Baby C Moro D Laserliner® BatteryCheck

Dados Técnicos

Margens de medição 1,5V / 9,0V
Tipos de pilhas	1,5VAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11, LR14, R14, UM2D, HP2, MN1399, SP2, R20, UM1, LR20LR41, LR43, LR44
	9,0V6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P
Dimensões (L x A x P) 67 x 110 x 32,5 mm
Peso 51 g

Sujeito a alterações técnicas. 08.14

Garantia, cuidados com o produto e eliminação

Oaparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE. Este produto é um aparelho eléctrico e tem de ser recolhido e eliminado separadamente, conforme a Directiva europeia sobre aparelhos eléctricos e electrónicos usados.

Mais instruções de segurança e indicações adicionais em: www.laserliner.com/info
