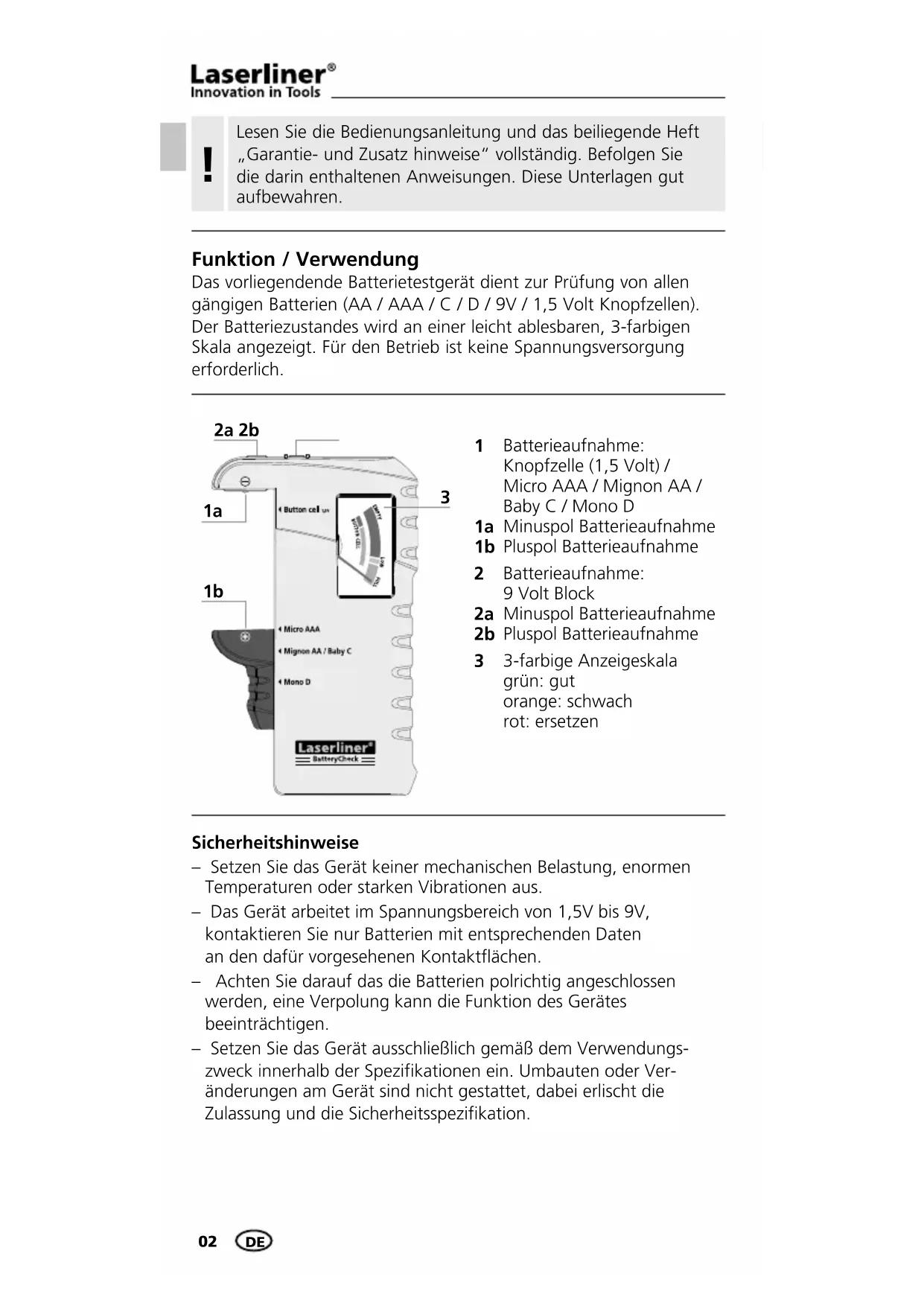

BEDIENUNGSANLEITUNG BatteryCheck Laserliner

Lesen Sie die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatz hinweise“ vollständig. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Funktion / Verwendung

Das vorliegendende Batterietestgerät dient zur Prüfung von allen gängigen Batterien (AA / AAA / C / D / 9V / 1,5 Volt Knopfzellen). Der Batteriezustandes wird an einer leicht ablesbaren, 3-farbigen Skala angezeigt. Für den Betrieb ist keine Spannungsversorgung erforderlich.

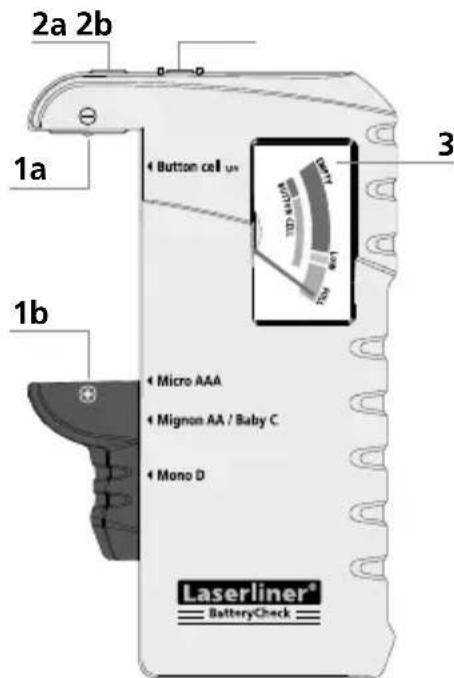

2a 2b 1a Button cell 3 1b Micro AAA Mignon AA / Baby C Mono D Laserliner® BatteryCheck

1 Batterieaufnahme: Knopfzelle (1,5 Volt) / Micro AAA / Mignon AA / Baby C / Mono D
1a Minuspol Batterieaufnahme
1b Pluspol Batterieaufnahme
2 Batterieaufnahme: 9 Volt Block
2a Minuspol Batterieaufnahme
2b Pluspol Batterieaufnahme
3 3-farbige Anzeigeskala grün: gut orange: schwach rot: ersetzen

Sicherheitshinweise

- Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.

- Das Gerät arbeitet im Spannungsbereich von 1,5V bis 9V, kontaktieren Sie nur Batterien mit entsprechenden Daten an den dafür vorgesehenen Kontaktflächen.

- Achten Sie darauf das die Batterien polrichtig angeschlossen werden, eine Verpolung kann die Funktion des Gerätes beeinträchtigen.

- Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein. Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.

Zusatzhinweis zur Anwendung

Die Skala unterteilt die Gebrauchsfähigkeit von Batterien in mobilen Geräten in die Kategorien „gut“, „schwach“ und „ersetzen“.

Diese Einteilungen sind nach generellen Durchschnittswerten bei konstantem Verbrauch ermittelt worden, und können bei Geräten mit besonderem Stromverbrauchsverhalten abweichen.

Insbesondere Geräte mit hohen, kurzzeitigen Stomspitzen und/oder Batterien von geringer Qualität müssen unter Umständen frühere Auswechselzyklen einhalten als in der Anzeige angegeben.

Geräte mit modernem Powermanagement können in der Regel auch mit stark entleerten Batterien noch effektiv arbeiten.

Versuchen Sie in solchen Fällen den Zeigerauschlag auf die Laufzeit Ihrer speziellen Geräte / Batterien entsprechend zu interpretieren, um eine optimale Ausnutzung der Batterien zu garantieren.

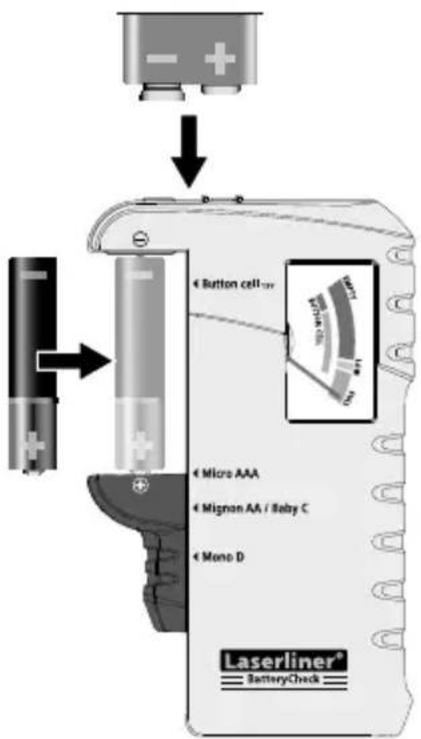

1 Batterieladung prüfen

Die Batterieaufnahme öffnen und Batterie gemäß den Installations-symbolen einlegen bzw. 9 Volt Block-Batterien an die Kontakte 2a und 2b legen. Dabei auf korrekte Polarität achten.

3-farbige Anzeigeskala

gut (grün): Batterie ist noch voll gebrauchsfähig

schwach (orange): Batterie ist schwach und muss bald ersetzt werden

ersetzen (rot): Batterie ist leer und sollte ersetzt werden

Button cell Micro AAA Mignan AA / Baby C Mono D Laserliner® BatteryCheck

Technische Daten

Messbereiche 1,5V / 9,0V
Batterietypen	1,5VAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11, LR14, R14, UM2D, HP2, MN1399, SP2, R20, UM1, LR20LR41, LR43, LR44
	9,0V6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P
Abmessungen (B x H x T)	67 x 110 x 32,5 mm
Gewicht 51 g

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

CE —

!

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Rev.0814

Umarex GmbH & Co KG

Donnerfeld 2

59757 Arnsberg, Germany
