ПОСІБНИК КОРИСТУВАЧА BatteryCheck Laserliner

Повністю прочитайте цю інструкцію з експлуатації та брошуру «Гарантія й додаткові вказівки», що додається. Дотримуйтесь настанов, що в них містяться. Зберігайте ці документи акуратно.

Функціонування / застосування

Цей прилад для перевірки стану батарей призначений для усіх поширених типів батарей (АА / ААА / С / Д / 9 В / гудзикових елементів живлення 1,5 вольт). Індикація стану батареї здійснюється через легко зчитувану триколірну шкалу. Для експлуатації приладу не потрібне електроживлення.

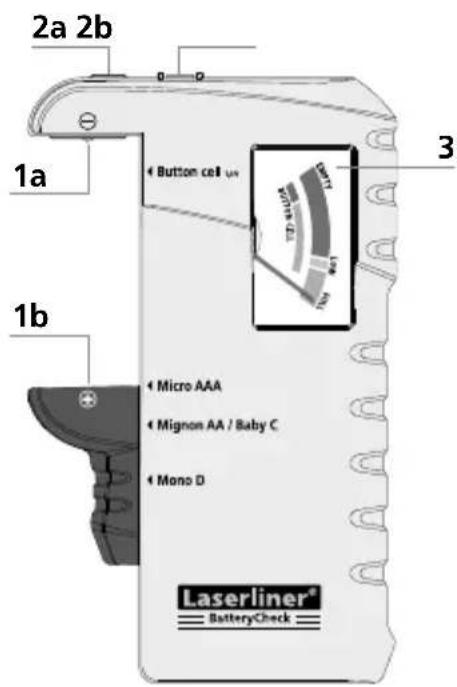

2a 2b 1a 3 1b ◀ Button cell ▼ ◀ Micro AAA ◀ Mignon AA / Baby C ◀ Mono D Laserliner® BatteryCheck

1 Держак батереї: гудзиковий елемент живлення (1,5 В) / мікро AAA / міньйон AA / Baby C / Mono D
1a Від'ємний полюс держака батареї
1b Позитивний полюс держака батереї
2 Держак батереї: Блок елементів живлення 9 В
2a Від'ємний полюс держака батареї
2b Позитивний полюс держака батереї
3 Триколірна індикаторна шкала зелений: добрий помаранчевий: слабкий червоний: замінити

Вказівки з техніки безпеки

– Не навантажуйте прилад механічно, оберігайте його від екстремальних температур або сильних вібрацій.
– Прилад працює у діапазоні напруги від 1,5 до 9 В, батарею з відповідними характеристиками слід підносити до спеціально призначеної контактної зони.
- При підключенні батарей слідкуйте за вірною полярністю, підключення з неправильною полярністю може негативно позначитись на функціонуванні приладу.
– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик. Переробки та зміни конструкції приладу не дозволяються, інакше анулюються допуск до експлуатації та свідоцтво про безпечність.

Додаткова вказівка щодо застосування

Шкала розподіляє ступінь зарядки батарей у мобільних пристроях на три категорії: «добрий», «слабкий» та «замінити».

Ця класифікація грунтується на загальних середніх значеннях при незмінному рівні споживання електроенергії, тому у приладах з особливим режимом споживання електроенергії можливі відхилення.

Зокрема у пристроях з високими короткочасними піками електроживлення та/або батареями низької якості у деяких випадках заміну слід проводити з коротшими інтервалами, ніж показує індикатор.

Прилади з сучасною системою управління електроживленням, як правило, можуть працювати ефективно навіть із сильно спорожненими батареями.

У таких випадках з метою забезпечення оптимального використання батарей намагайтесь інтерпретувати амплітуду показників індикатора з урахуванням тривалості роботи спеціальних пристроїв / батарей.

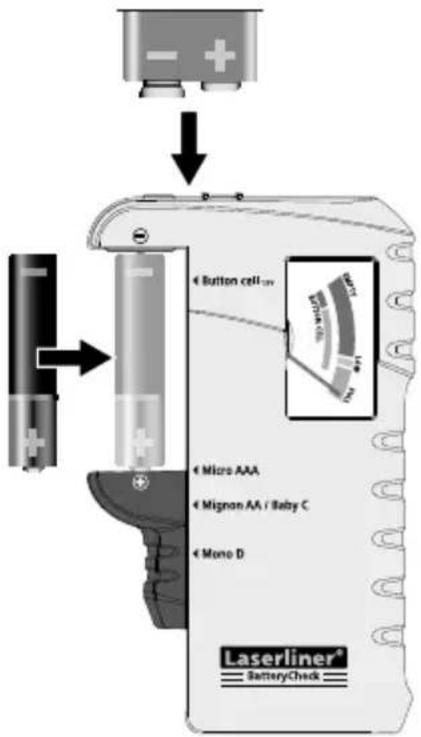

1 Перевірити заряд батареї

Відкрити відсік для батарей і вставити батареї згідно позначок, батареї 9 В типу Block піднести до контактів 2а та 2b. Слідкувати за полярністю.

Триколірна індикаторна шкала

добрий (зелений): батарея ще цілком придатна до використання

слабкий (помаранчевий): батарея слабо заряджена і незабаром мусить бути замінена замінити (червоний): батарея розряджена і потребує заміни

Button cell Micro AAA Mignon AA / Baby C Mono D Laserliner® BatteryCheck

Технічні дані
Діапазон вимірів 1,5 В / 9 В
Типи батарей	1,5 BAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11, LR14, R14, UM2D, HP2, MN1399, SP2, R20, UM1, LR20LR41, LR43, LR44
	9,0 B6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P
Розміри (Ш x В x Г) 67 x 11	0 x 32,5 мм
Маса 51 г

Право на технічні зміни збережене. 08.14

Гарантія, догляд за виробом й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: www.laserliner.com/info
