Manual de instruções Lâmpada SOLAR com LED SOL 80 ALU IP 44

INTRODUÇÃO

Obrigado por ter escolhido este produto.

Familiarize-se com o produto antes de o instalar e usar pela primeira vez. Leia atentamente o manual de instruções e as precauções de segurança. Só use o aparelho para o uso pretendido, nas áreas especificadas.

Mantenha o manual do utilizador num local seguro e juntamente com o produto.

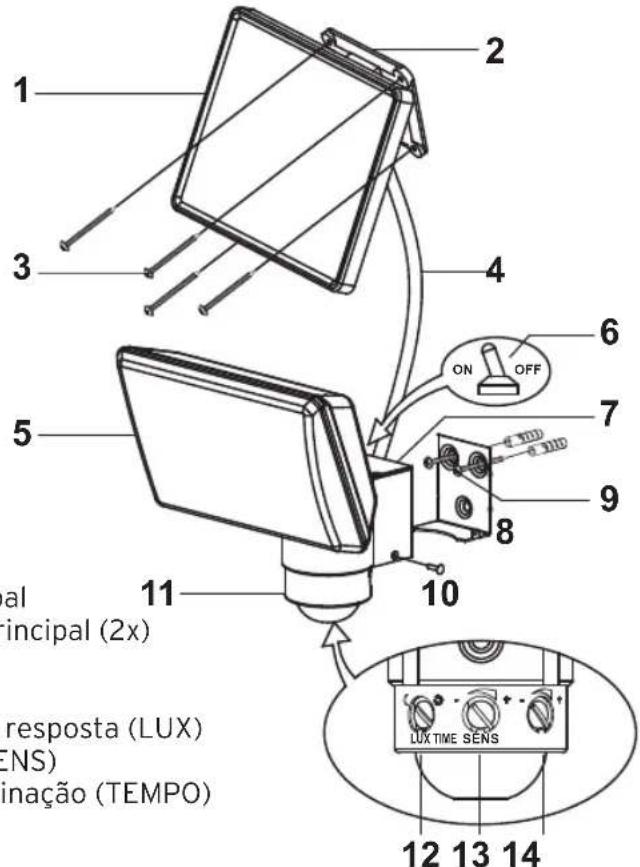

LISTA DE PEÇAS

Unidade Solar

1. Módulo Solar
2. Placa de montagem
3. Parafusos de montagem do módulo solar (4x)
4. Cabo de conexão

Lâmpada LED

1. Encaixe da luz do LED
2. Interruptor para LIGAR /DESLIGAR
3. Compartimento das pilhas
4. Montagem da placa da unidade principal
5. Parafusos de montagem da unidade principal (2x)
6. Parafuso de segurança
7. Detector de movimentos
8. Botão de controlo da sensibilidade da resposta (LUX)
9. Botão de controlo da sensibilidade (SENS)
10. Botão de controlo da duração da iluminação (TEMPO)

1 2 3 4 5 6 7 ON OFF 4 310 4 310 9 8 10 11 LUX TIME SENS 12 13 14 Principal (2x) resposta (LUX) SENS) inação (TEMPO)

Informações importantes antes do funcionamento:

Antes da primeira utilização carregue as pilhas recarregáveis integradas. Siga estes passos:

Carregamento pela energia solar através do módulo solar:

Conecte o cabo do módulo solar à lâmpada LED. O interruptor da lâmpada deve ser colocado na posição DESLIGADO. Encontre em baixo as informações exatas sobre as definições do interruptor. Coloque o módulo solar num local onde possa estar o maior tempo possível à luz solar direta. Observe as instruções da próxima secção sobre a melhor colocação.

Dependendo da estação do ano, das condições atmosféricas e da posição do módulo solar, pode levar vários dias a ser carregado até o projetor estar pronto para ser usado. Como valor de orientação podem ser considerados 3 a 4 dias de carregamento ao sol não encoberto.

Manual de instruções SOL 80 ALU IP 44

Carregamento alternativo através do carregador externo:

Pode carregar o aparelho antes do primeiro uso através de um carregador adequado (não fornecido). Remova as pilhas da lâmpada e carregue diretamente no carregador das pilhas. Verifique as especificações do carregador. O carregador deve ser compatível para carregar pilhas NiMH (AA /1.2 V/2200 mAh).

INNSTRUÇÕES DE INSTALAÇÃO DO MÓDULO SOLAR E LÂMPADA

SOUTH

SOUTH

Figura A (Sul) Figura B (Sul)

Lâmpada LED:

A lâmpada consiste numa montagem de luz com 8 LED de alto rendimento, um invólucro da luz com o compartimento da bateria e um detector de movimentos de rotação.

Ao selecionar o local de instalação observe a área de deteção do detector de movimentos. O detector de movimentos tem um alcance de 10 metros num ângulo de 130° na horizontal a uma temperatura ambiente de 25 °C. A altura recomendada acima do nível do chão é de 2-2.5 m.

Instale a placa de montagem da lâmpada sobre uma superfície apropriada com os parafusos fornecidos.

Coloque a lâmpada sobre a placa de montagem e prenda com o parafuso de segurança (veja a Figura A).

Módulo Solar:

O módulo solar converte a energia da radiação da luz do sol em energia elétrica. Essa energia solar, amiga do ambiente, carrega as pilhas e permite a utilização desta lâmpada independentemente da corrente elétrica. Lembre-se que, para um melhor desempenho, o local de instalação do módulo solar precisa de luz solar direta. Não coloque o módulo na sombra e dirija-o para Sul, se possível. Na Europa Central, é recomendado um ângulo de inclinação de aproximadamente 30°. Isto também garante um certo grau de auto-limpeza das folhas, poeira, neve, vento e chuva. Instale o módulo solar com os parafusos de montagem numa superfície sólida. Defina o ângulo de inclinação em conformidade com o suporte de montagem (ver figuras A e B). Ajuste o módulo solar para a direção desejada.

CONFIGURAÇÃO E FUNCIONAMENTO

Após a instalação, conecte o cabo do módulo solar à lâmpada.

A lâmpada LED solar está agora pronta para ser utilizada.

Manual de instruções SOL 80 ALU IP 44

Importante:

Lembre-se de carregar as pilhas antes de usar a lâmpada pela primeira vez. O interruptor deve estar na posição DESLIGADO. O carregamento com o módulo solar demora cerca de 3-4 dias ensolarados.

CONFIGURAÇÕES DO INTERRUPTOR:

No topo da proteção da lâmpada encontrará o interruptor principal com duas possíveis configurações (Figura C):

ON: Posição quando está ligado.

As pilhas são carregadas através do módulo solar, a lâmpada é ativada através do detector de movimentos.

OFF: A lâmpada e o detector de movimentos estão desligados, o carregamento das pilhas através do módulo solar ainda está ativo.

A posição durante a entrega e a posição recomendada durante longos períodos de não utilização.

Mude a posição durante uma rápida carga das pilhas sem que a lâmpada esteja operacional.

Figura C

DETECTOR DE MOVIMENTOS

Este é um sensor infravermelho passivo que detecta movimentos devidos às mudanças na radiação do calor no interior da área protegida, e que acende/desliga a lâmpada.

Após o carregamento inicial, coloque o interruptor principal na posição ON.

Ligue o detector de movimentos até que obtenha o acesso aos botões do controlo (veja a Figura D)

LUXTIME SENS

Figura D

CONTROLO DO TEMPO DOS BOTÕES / SENS / LUX

1. TEMPO = Duração do tempo de iluminação

Configure as lâmpadas no tempo de operação após a detecção de movimento dentro da área de detecção entre 10 e 60 segundos. Gire o botão regulador doTEMPO no sentido (+) a fim de aumentar o tempo na hora, e no sentido (-) para diminuir o tempo na hora.

Nota: A configuração na hora começa com um disparo do detector de movimentos.

Após o movimento ser detectado no modo ativado, o modo lâmpada na hora é reiniciado. A luz indicadora vermelha no detector de movimentos sinaliza a detecção de movimentos.

2. SENS = Sensibilidade

A temperatura ambiente influencia a sensibilidade do detector de movimentos.

Quanto menor for a temperatura ambiente, mais sensível será o detector de movimento. Use o botão de controlo SENS para ajustar às mudanças de temperatura. A sensibilidade aumenta no lado (+) do botão de controlo.

3. LUX = sensibilidade de resposta

Configuração de crepúsculo para diferenciar entre a operação diurna e a operação de crepúsculo. Defina a resposta ideal contínua da lâmpada entre aproximadamente 2 e 2000 Lux. Este ajusta a sensibilidade da resposta da lâmpada à luminosidade do ambiente. Com o botão de controlo na posição (○) o detetor de movimentos responde durante o dia e à noite. A lâmpada é ativada durante a noite e→ operação diurna.

Com o botão de controlo na posição do ícone de meia-lua, o detector de movimentos só responde no crepúsculo → operação de crepúsculo. Use o botão de controlo para ajustar de acordo com a luminosidade do ambiente.

Ajuste o botão de controlo ainda mais na direção do ícone da meia-lua, se a sensibilidade da lâmpada à luz do dia for demasiada.

Ajuste ainda mais controlo na direção (D) caso a lâmpada não ACENDER no crepúsculo ou à noite, mesmo que tenha configurado para o ícone de meia-lua. Neste caso, o detector de movimentos pode ficar comprometido por outras fontes de luz, tais como as luzes da rua.

TESTE DE FUNÇÃO

Regule o botão do controlo do TEMPO para o mínimo (-) e o botão do controlo LUX para a posição brilhante (✗). Rode o detector de movimento para trás até que a seta (na parte inferior do detector de movimentos) fique direcionada para o centro da área de detecção. Faça um teste andando lentamente pela área de detecção. Atinja o tempo de resposta e sensibilidade desejados, ajustando os três botões de controlo descritos.

Caso a lâmpada não responder como desejado, verifique a direção do detector de movi- mentos, e, se necessário, ajuste as configurações do botão de controlo.

MANUTENÇÃO E OBSERVAÇÕES SOBRE AS PILHAS

As pilhas recarregáveis integradas da lâmpada duram normalmente 800-1000 ciclos de carga. Este valor corresponde até 2 anos.

Se a confiabilidade a luminosidade da lâmpada diminuírem, em primeiro lugar tente alcançar uma maior capacidade da carga das pilhas, carregando de modo semelhante ao carregamento inicial (ver descrição acima, 3-4 dias de carga, com o interruptor na posição DESLIGAR, ou através de carregador de pilhas separado) ou troque as pilhas.

Manual de instruções SOL 80 ALU IP 44

SUBSTITUIR AS PILHAS:

Substitua as pilhas se a lâmpada não acender ou se as pilhas estiverem gastas. Coloque o interruptor principal na posição DESLIGADO, desconecte o cabo, solte o parafuso de segurança e desencaixe a lâmpada da placa de montagem.

Abra a tampa do compartimento das pilhas, retire as pilhas e troque-as pelo mesmo tipo (ver dados técnicos). Observe a polaridade correta ao substituir as pilhas. Monte a lâmpada pela ordem inversa. Através do módulo solar, carregue as pilhas novas antes da primeira utilização, pelo menos durante 3-4 dias, conforme referido.

PRECAUÇÕES GERAIS DE SEGURANÇA

1. O alimentador DC começa a operar assim que luz atingir o módulo solar. Utilize apenas os cabos fornecidos e não reduza os cabos.

2. Utilize apenas o módulo solar fornecido. O módulo solar é ajustado à lâmpada e pilhas. O uso de um módulo solar diferente pode resultar em ferimentos pessoais ou danos à lâmpada, e anula a garantia neste caso.

3. Instale o cabo de segurança e segure-o sem causar qualquer perigo (tropeçar, por exemplo). Não utilize a lâmpada solar com um cabo defeituoso ou danificado.

LIMPEZA

Mantenha o detector de movimentos isento de poeiras e detritos; limpe-o regularmente com um pano húmido. Não utilize qualquer produto químico ou agentes agressivos para limpar o dispositivo. Verifique sempre que o módulo solar se encontra isento de poeiras e detritos. Uma célula solar que se encontre suja não consegue carregar a bateria corretamente. Isto pode resultar num envelhecimento prematuro das pilhas e provocar disfunções do aparelho.

ARMAZENAMENTO

Siga as seguintes etapas para evitar danos às pilhas quando armazenar a lâmpada por um longo período de tempo sem a presença da luz solar direta:

1. Desligue a lâmpada (interruptor na posição OFF).

2. Guarde a lâmpada com o módulo solar conectado num local onde o módulo solar esteja submetido a uma iluminação indireta, se possível. Isso impede a drenagem profunda das pilhas.

3. Durante um período de armazenamento das lâmpadas que seja longo (por exemplo, durante o inverno) superior a quatro meses, recarregue regularmente as pilhas. Coloque a lâmpada conectada ao módulo solar durante vários dias (3-4) na presença da luz solar direta, ou remova as pilhas, e carregue-as regularmente através de um carregador adequado.

FAQ / RESOLUÇÃO DE PROBLEMAS:

1. Problema: A lâmpada não acende se não houver movimentos na área de detecção.

Solução: Certifique-se que:

• o lâmpada está ligado (interruptor na posição ON);
• o brilho não está definido para ser muito escuro. Regule o botão do controlo LUX no sentido do ícone (○);
• o detector de movimentos está direcionado para detectar movimentos. Certifique-se que a seta debaixo do detector de movimentos aponta para a área de detecção;
• o módulo solar está direcionado para ser atingido pela maior quantidade possível de luz durante o dia a fim de carregar as pilhas com energia solar;

• as pilhas não estão gastas. Carregue as pilhas gastas, pelo menos durante 3-4 dias que estejam ensolarados (interruptor na posição OFF).

• Problema: A lâmpada acende-se à luz do dia.

Solução: Demasiado ajustamento na sensibilidade do detector de movimentos.

Verifique as suas configurações. Altere a configuração do botão de controlo LUX na direção do ícone de meia-lua. A lâmpada deve apenas ser ativada durante o crepúsculo e à noite.

1. Problema: A lâmpada pisca rapidamente.

Solução: As pilhas estão gastas. Ponha o interruptor na posição DESLIGAR e carregue as pilhas durante 3-4 dias à luz solar direta. Em seguida, ponha o interruptor de volta na posição ACENDER.

1. Problema: A iluminação é mais fraca que o habitual.

Solução: As pilhas estão gastas. Ponha o interruptor na posição DESLIGAR e carregue as pilhas durante 3-4 dias à luz solar direta. Em seguida, Ponha o interruptor de volta na posição ACENDER.

DADOS TÉCNICOS

Iluminante: 8 LED de alto rendimento (8 x 0.5 W)

Fluxo luminoso aprox. 350 lm

Período luminoso: Até 110 min com as pilhas totalmente carregadas

Módulo solar: P=2 W

$$ U _ {p m} = 1 0 ^ {p} V $$

$$ I _ {p m} = 1 4 0 \pm 1 0 \mathrm{mA} $$

Dimensões: 210 x 160 x 16 mm

Detector de movimentos: Tipo: PIR

Ângulo de detecção: 130º horizontal

Alcance: máx. 10 m à temperatura ambiente de 25 °C e 2 m - 2.5 m de altura da instalação

Duração da iluminação entre 10 ± 5s e 60 ± 10s

Resposta limiar ajustável continuamente entre o dia e a noite (aprox. 2-2000 lx)

Cabo de conexão:

5 m (módulo solar - lâmpada: 4,75 m + 0,5 m)

3 x NiMH / AA / 1.2 V / 2200 mAh

Pilhas:

Proteção em

carregamento:

Classe de proteção:

Proteção de sobrecarga e contra descarga

IP 44

Entre -5 °C - +45 °C

aprox. 1,3 kg

Manual de instruções SOL 80 ALU IP 44

ELIMINAÇÃO

Faça a recolha em modo ambientalmente responsável dos aparelhos elétricos e resíduos eletrónicos. Não misture os aparelhos elétricos com o lixo doméstico. De acordo com a diretiva Europeia 2002/96 / EG em relação aos aparelhos de resíduos elétricos e eletrónicos e equipamentos de implementação nacional, os resíduos elétricos devem ser recolhidos separadamente e devem ser reciclados em modo ambientalmente amigável. Informe-se no seu município sobre os procedimentos adotados para a recolha de resíduos de equipamentos elétricos e eletrónicos.

Danos ambientais causados por uma destruição incorreta das pilhas! As pilhas e acumuladores de pilhas não pertencem ao lixo doméstico. Elas podem conter metais pesados tóxicos e devem ser eliminados como resíduos perigosos. Coloque as pilhas gastos num ponto de recolha municipal.
