SOL 80 ALU IP 44 - Valgustus BRENNENSTUHL - Tasuta kasutusjuhend

Toote tüüp	LED päikeseprojektor
Kaubamärk	Brennenstuhl
Mudel	SOL 80 ALU IP 44
Kaitseaste	IP44
Toiteallikas	Päikesepaneel 2W, 3 NiMH AA 1,2V 2200mAh akut kaasas
Valgusallikas	8 LED-i (8 x 0,5W)
Valgusvoog	Umbes 350 luumenit
Valgustuse kestus	Kuni 110 minutit täislaetud akudega
Anduri tüüp	Passiivne infrapunaandur (PIR)
Tuvastusnurk	130° horisontaalne
Tuvastusulatus	Max 10 m (25°C juures, paigalduskõrgus 2-2,5 m)
Saadaolevad seadistused	LUX (päeva/öö lävi), TIME (süttimisaeg 10-60 s), SENS (tundlikkus)
Ühenduskaabel	5 m (päikesepaneelist lambipirnini)
Päikesepaneeli mõõtmed	210 x 160 x 16 mm
Kogukaal	Umbes 1,3 kg
Töötemperatuur	-5°C kuni +45°C
Materjal	Alumiinium (korpus)
Paigaldamine	Seinapaigaldus, soovitatav kõrgus 2-2,5 m andurile
Päikesepaneeli orientatsioon	Lõuna, kaldenurk umbes 30° Kesk-Euroopas
Hooldus	Puhastage regulaarselt päikesepaneeli ja andurit niiske lapiga
Garantii	Vaadake juhendit

Korduma kippuvad küsimused - SOL 80 ALU IP 44 BRENNENSTUHL

Kuidas akut enne esimest kasutamist laadida?

Asetage päikesepaneel otsese päikesevalguse kätte ja lülitage lambi lüliti OFF asendisse 3–4 päikesepaisteliseks päevaks. Võite ka akud eemaldada ja laadida sobiva NiMH laadijaga (AA 1,2V 2200mAh).

Miks lamp öösel liikumist tuvastades ei sütti?

Kontrollige, et lüliti on ON asendis. Veenduge, et LUX seadistus pole päevavalguse suhtes liiga tundlik (keerake nuppu kuuikooni poole). Kontrollige ka, et akud on piisavalt laetud ja andur on suunatud soovitud alale.

Mida teha, kui lamp vilgub kiiresti?

Akud on tõenäoliselt tühjad. Lülitage lüliti OFF asendisse ja laadige täielikult päikesepaneeli abil (3–4 päeva otsese päikese käes). Seejärel lülitage tagasi ON.

Kuidas reguleerida valgustuse kestust pärast tuvastamist?

Kasutage liikumisanduril asuvat TIME nuppu. Keerake (+) poole, et suurendada kestust (kuni 60 s) või (-) poole, et vähendada (10 s). Iga uus liikumine käivitab aktiveerimisaja uuesti.

Kas lampi saab kasutada päevavalguses?

Jah, seadke LUX nupp kõige heledamasse asendisse (päikeseikoon/◦). Lamp reageerib liikumisele isegi päevavalguses. Hämaras töötamiseks keerake kuuikooni poole.

Kuidas akusid vahetada?

Lülitage lüliti OFF asendisse, ühendage kaabel lahti, eemaldage turvakruvi ja libistage lamp oma hoidikust välja. Avage akukamber, asendage 3 NiMH AA 1,2V 2200 mAh akuga, jälgides polaarsust. Laadige enne kasutamist 3–4 päeva.

Mida teha, kui lamp süttib päevavalguses, kuid soovin öist tööd?

Heleduslävi LUX on liiga tundlik. Keerake LUX nuppu kuuikooni (hämarus) poole või kaugemale, et vähendada tundlikkust päevavalguse suhtes.

Milline on liikumisanduri ulatus ja nurk?

PIR-anduri maksimaalne ulatus on 10 m ja horisontaalne tuvastusnurk 130° temperatuuril 25°C. Soovitatav paigalduskõrgus on 2–2,5 m.

Kuidas päikeseprojektorit puhastada?

Puhastage regulaarselt päikesepaneeli ja liikumisandurit pehme niiske lapiga. Ärge kasutage agressiivseid ega abrasiivseid puhastusvahendeid. Puhas paneel tagab parema laadimise.

Mida teha pikaajalise ladustamise korral (nt talvel)?

Lülitage lüliti OFF asendisse ja hoidke seadet kohas, kus päikesepaneel saab minimaalselt kaudset valgust. Laadige akusid iga 4 kuu järel, asetades paneeli päikese kätte 3–4 päevaks, või eemaldage ja laadige akusid sobiva laadijaga.

KASUTUSJUHEND SOL 80 ALU IP 44 BRENNENSTUHL

Tutvuge tootega enne selle paigaldamist ja esmakordset kasutamist. Lugege hoolikalt seda kasutusjuhendit ja ettevaatusabinõusid. Kasutage seadet ainult sellele mõeldud eesmärgil ja sobivates kohtades.

Hoidke kasutusjuhendit ohutus kohas ja andke edasi koos tootega.

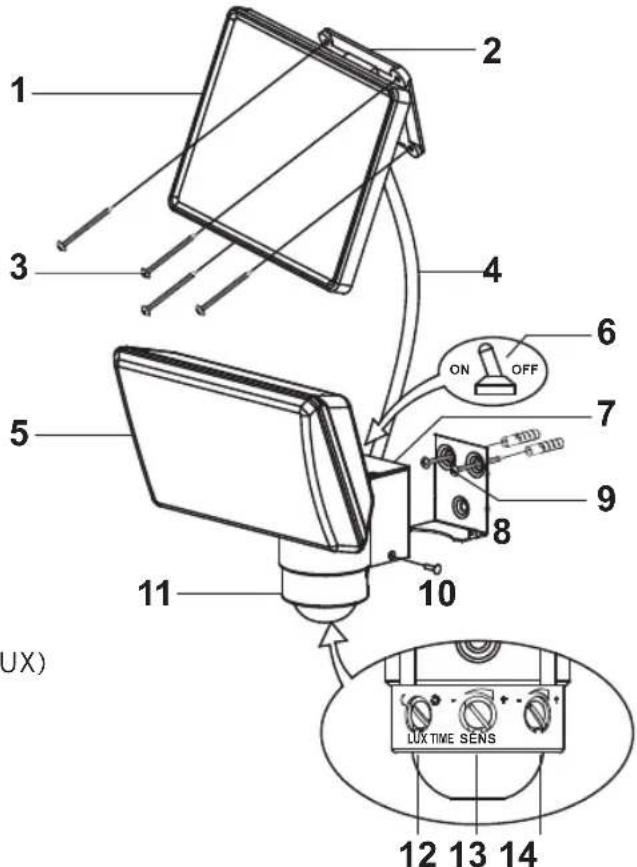

OSADE NIMEKIRI

Päikesepaneel

1. Päikesemoodul
2. Paigaldusplaat
3. Paigalduskruvid päikesemoodulile (4x)
4. Ühenduskaabel

LED lamp

1. LED seade
2. SISSE / VÄLJA lüliti
3. Patareilahter
4. Paigaldusplaat põhiseadmele
5. Paigalduskruvid põhiseadmele (2x)
6. Ohutuskruvi
7. Liikumisandur
8. Reageerimise tundlikkuse juhtnupp (LUX)
9. Tundlikkuse juhtnupp (SENS)
10. Valguse kestvuse juhtnupp (TIME)

Tähtis informatsioon enne kasutamist:

Laadige enne esmakordset kasutamist taaslaetavad patareid ära. Tehke järgnevat:

Laadige päikeseenergiaga päikesemooduli kaudu:

Ühendage päikesemooduli juhe valgusdiodlambiga. Lambi lüliti peab olema asendis VÄLJAS. Leiate lüliteid puudutava täpse informatsiooni allpoolt. Pange päikesemoodul kohta, kus see on nii kaua kui võimalik otseses päikesevalguses. Järgige juhendeid parimaks paigutamiseks järgmises lõigus.

Sõltuvalt aastaajast, ilmast ja päikesemooduli asendist võib lambi kasutusvalmis saamiseks laadimine võtta aega mitu päeva. Orienteeruv laadimisaeg 3-4 päeva täispäikese juures.

Kasutusjuhend SOL 80 ALU IP 44

Laadige teise võimalusena välise laadijaga:

Võite laadida seadet enne esmakasutamist sobiva laadijaga (ei ole kaasas). Eemaldage patareid lambist ja laadige neid otse akulaadijas. Kontrollige laadija spetsifikatsiooni. Laadija peab olema sobiv NiMH patareide laadimiseks (AA/1.2 V / 2200 mAh).

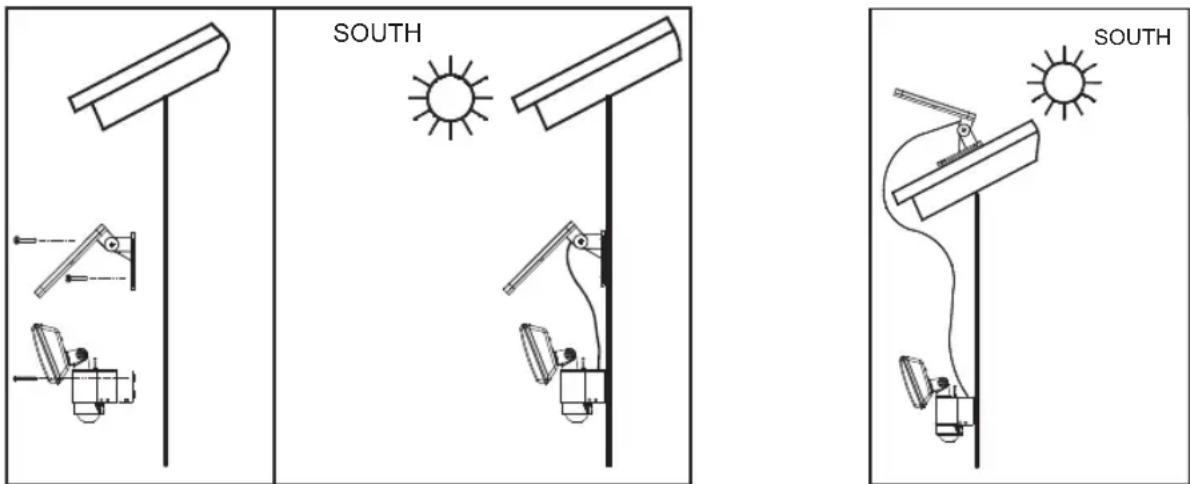

PÄIKESEMOODULI JA LAMBI PAIGALDUSJUHISED

Joonis A (Lõuna) Joonis B (Lõuna)

LED lamp:

Lamp koosneb 8 valgusdioodiga lambiseadmest, lambi korpusest koos akulahtriga ja pöörlevast liikumisandurist. Arvestage paigalduskoha valimisel liikumisanduri tööpiirkonda. Liikumisanduri tööpiirkond on 10 m horisontaalselt 130° nurga all, keskkonna temperatuuril 25 °C Paigalduse soovitatav körgus maapinnast on 2 m - 2.5 m. Paigaldage lambi paigaldusplaat sobivale pinnale kaasasolevate kruvidega. Asetage lamp paigaldusplaadile ja kinnitage see ohutuskruviga (vt Joonis A).

Päikesemoodul:

Päikesemoodul muundab kiirgusenergia päikesevalguses elektrienergiaks. See keskkonna-sõbralik päikeseenergia laeb patareid ja võimaldab kasutada lampi vooluvõrgust sõltumatuna. Palun pidage meeles, et päikesemooduli paigalduskohas peab parimaks kasutamiseks olema otsene päikesevalgus. Ärge paigutage moodulit varju ning suunake see võimalusel lõunasse. Kesk-Euroopas on soovitatav umbes 30° suurune kaldenurk. See tagab, et seade puhastub lehtedest, tolmust ja lumest teatud määral ka iseenesest tuule ja vihma abil. Paigaldage päikesemoodul kaasasolevate paigalduskruvidega kindlale pinnale. Seadke kaldenurk vastavalt paigaldusklambrile (vt Jooniseid A ja B). Reguleerige päikesemoodul soovitud suunas.

SEADISTUS JA KASUTAMINE

Ühendage pärast önnestunud paigaldust päikesemooduli kaabel lambiga.

LED päikeselamp on nüüd kasutamiseks valmis.

Tähtis:

Ärge unustage enne lambi esimest kasutamist patareisid laadida. Lüliti peab olema asendis VÄLJAS. Päikesemooduliga laadimine võtab aega umbes 3-4 päikeselist päeva.

LÜLITI SEADISTUS:

Leiate lambi korpuselt voolulüliti kahe võimaliku asendiga (Joonis C):

SEES: Asend, mis näitab, et lüliti on sisse lülitatud.

Patareisid laetakse päikesemooduliga, lampi aktiveerib liikumisandur.

VÄLJAS: Lamp ja liikumisandur on välja lülitatud, akude laadimine toimub ikka veel päikesemooduli abil.

Asend tarne ajal ja soovitatav asend pikema jõudeaja korral.

Vahetage asendit akude kiire laadimise ajal ilma töötava lambita.

Joonis C

LIIKUMISANDUR

Tegemist on passiivse infrapunase anduriga, mis tuvastab liikumist tänu muutustele soojuskiirguses tööpiirkonnas, mis lülitavad lambi sisse/välja.

Viige pealüliti pärast esimest laadimist asendisse SEES.

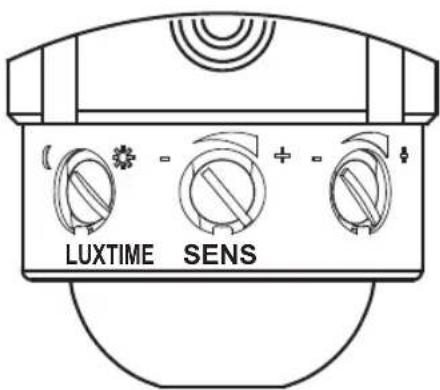

Keerake liikumisandurit nii, et pääsete ligi juhtnuppudele (vt Joonis D).

Joonis D

Kasutusjuhend SOL 80 ALU IP 44

JUHTNUPUD TIME / SENS / LUX

1. TIME = Valguse kestvus

Seadistage lampide Sees olemise aeg pärast liikumise avastamist tööpiirkonnas 10 - 60 sekundi piires. Keerake juhtnuppu TIME lambi seesoleku aja suurendamiseks (+) märgi suunas ja selle vähendamiseks (-) märgisuunas.

Märkus: Seadistatud seesolemise aeg algab liikumisanduri käivitamisega. Kui aktiveeritud režiimis olles tuvastatakse liikumist, käivitub seesolemise aeg uuesti. Punane indikaator- tuli liikumisanduris tähistab liikumise tuvastamist.

2. SENS = Tundlikkus

Keskkonna temperatuur möjutab liikumisanduri tundlikkust.

Mida madalam on keskkonna temperatuur, seda tundlikum on liikumisandur. Kasutage temperatuuride muutmiseks juhtnuppu SENS. Tundlikkus suureneb juhtnuppu (+) märgi suunas keerates.

3. LUX = reaktsiooni tundlikkus

Hämaruse seadistus tööks päevavalguses ja hämaruses. Seadistage lampide soovitud reaktsiooni künnist pidevalt 2 ja 2000 Lux vahemikus. See häälestab lampide reaktsiooni tundlikkust keskkonna valgustugevusele. Kui juhtnupp on asendis (○), reageerib liikumisandur nii päevavalguses kui öösel. Lamp on aktiveeritud nii öösel kui päeval→töö päevavalguses. Kui juhtnupp on asendis (D), reageerib liikumisandur hämaruses → töö hämaruses. Reguleerige juhtnupuga vastavalt keskkonna valgustugevusele.

Viige juhtnupp veelgi rohkem (D) suunas, kui lamp on päevavalguses liiga tundlik. Viige juhtnupp uuesti asendisse (D) kui lamp hämaruses ega öösel sisse ei lülitu, isegi siis, kui on seadistatud (○). Sellisel juhul võivad liikumisandurit segada muud valgusallikad nagu näiteks tänavalambid.

FUNKTSIONEERIMISE KONTROLL

Viige juhtnupp TIME miinimumile (-) ja juhtnupp LUX heledusele (○).

Keerake liikumisandurit tagasi niikaua, kuni nool (liikumisanduri all) osutab tööpiirkonna keskele. Katsetage köndides aeglaselt läbi tööpiirkoona. Saavutate soovitud reaktsiooniaja ja tundlikkuse reguleerides kolme kirjeldatud juhtnuppu.

Kontrollige liikumisanduri suunda, kui lamp ei reageeri soovitud moel ja reguleerige vajadusel juhtnuppude seadistusi:

HOOLDUS JA MÄRKUSED PATAREIDE KOHTA

Integreeritud laetavad patareid taluvad lambi õige kasutamise korral 800-1000 laadimiskorda. See vastab kuni 2 aastale.

Kui lampide usaldusväärsus ja heledus väheneb, püüdke esmalt saavutada parem akude võimsus laadides nii, nagu esmakordsel laadimisel (vt kirjeldust ülalpool: 3-4 päeva laadimist, kui lüliti on asendis VÄLJAS või eraldi akulaadijaga), või vahetage patareid välja.

AKUDE VAHETAMINE:

Vahetage akud välja, kui lamp ei lülitu enam sisse või kui akud on ära kulunud.

Viige pealūliti asendisse VÄLJAS, võtke ühenduskaabel lahti, kruvige lahti ohutuskruvi ja libistage lamp paigaldusplaadist välja.

Avage patareilahtri kaas, eemaldage patareid ja asendage need sama tüüpi akudega (vt tehnilisi andmeid). Jälgige akude vahetamisel öiget polaarsust. Pange lamp vastupidises järjekorras jälle kokku. Laadige uusi akusid enne esimest kasutamist vähemalt 3-4 päeva päikesemooduli kaudu, nagu juhendis kirjas.

ÜLDISED OHUTUSABINÕUD

1. Alalisvoolu genereeritakse kohe, kui valgus päikesemoodulile langeb. Kasutage ainult kaasasolevaid kaableid ja ärge tehke neid lühemaks.

2. Kasutage ainult kaasasolevat päikesemoodulit. Päikesemoodul on reguleeritud lambile ja akudele vastavaks. Muu päikesemooduli kasutamine võib tuua kaasa isikuvigastusi või lambi kahjustumist ning tühistab teie garantii.

3. Paigaldage kaabel ohutult ja ilma mingit ohtu põhjustamata (näit. ümber kummumist vältides). Ärge kasutage päikeselampi vigase ega kahjustunud kaabliga.

PUHASTAMINE

Hoidke liikumisandur tolmust ja prügist vaba, puhastage seda korrapäraselt niiske lapiga. Ärge kasutage seadme puhastamiseks kemikaale ega agressiivseid aineid. Kontrollige, et päikesemoodul oleks kogu aeg puhas mustusest ja prügist. Määrdunud päikesepatarei ei saa akusid korralikult laadida. See võib anda tulemuseks akude enneaegse vananemise ja seadme talitlushäireid.

SÄILITAMINE

Jälgige järgnevaid samme, et vältida akude kahjustumist, kui lampi säilitatakse pikemat aega ilma otsese päikesevalguseta.

1. Lülitage lamp välja (lüliti asendis VÄLJAS)

2. Kui võimalik, säilitage lampi koos sellega ühendatud päikesemooduliga kohas, kus päikesemoodulil on kokkupuude vähemalt kaudse päikesevalgusega. Hoiate sellega ära akude põhjaliku kuivamise.

3. Tagage lampide pikemaajalise säilitamise ajal (näiteks talvel), mis kestab rohkem kui 4 kuud, akude regulaarne uuesti laadimine. Asetage lamp ühendatud päikesemooduliga mitmeks päevaks (3-4) otsesesse päikesevalgusesse või eemaldage akud ja laadige neid korrapäraselt sobiva akulaadijaga.

Kasutusjuhend SOL 80 ALU IP 44

KKK / VIGADE OTSING JA PARANDAMINE:

1. Probleem: Lamp ei sütti, kui tööpiirkonnas on liikumist.

Lahendus: Veenduge, kas

• lamp on sisse lülitatud (viige asendisse SEES);
• heledus ei ole seadistatud liiga madalaks. Viige juhtnupp LUX rohkem märgi ( ) suunas.
• liikumisandur on suunatud nii, et see tuvastab liikumist. Veenduge, et nool liikumisanduri all osutab tööpiirkonna suunas;
• päikesemoodul on suunatud nii, et sellele langeb päeval võimalikult palju päevavalgust, et akud saaksid päikeseenergiaga laetud;

• akud ei ole tühjaks saanud. Laadige tühje akusid vähemalt 3-4 päikselist päeva (lüliti on asendis VÄLJAS).

• Probleem: Lamp lülitub sisse juba päevavalguses.

Lahendus: Liikumisandur on reguleeritud liiga tundlikuks. Kontrollige seadistusi. Viige juhtnuppu LUX (D) suunas. Lamp peaks olema aktiivne ainult hämaruses ja öösel.

1. Probleem: Lamp vilgub kiirelt.

Lahendus: Akud ei ole tühjaks saanud. Viige lüliti asendisse VÄLJAS ja laadige akusid vähemalt 3-4 päeva otseses päikesevalguses. Viige pärast seda lüliti jälle asendisse SEES.

1. Probleem: Heledus on tavalisest nõrgem.

Lahendus: Akud on tühjaks saanud. Viige lüliti asendisse VÄLJAS ja laadige akusid vähemalt 3-4 päeva otseses päikesevalguses. Viige pärast seda lüliti jälle asendisse SEES.

TEHNILISED ANDMED

Valgusallikas: 8 LEDs (8 x 0,5 W)

Valgusvoog ligikaudu 350 lm

Valgustusaeg: Kuni 110 minutit, kui akud on täiesti laetud

Päikesemoodul: P=2 W

$$ \begin{array}{l} U _ {p m} = 1 0 \mathrm{V} \ I _ {p m} = 1 4 0 \pm 1 0 m A \ \text { M\"{o } \ddot{o} dud:210\times160\times16mm} \ \end{array} $$

Liikumisandur: Tüüp:

PIR

Tuvastusnurk: 130° horisontaalne

Ulatus: maks. 10 m keskkonna temperatuuril 25 °C

ja 2 m - 2,5 m paigalduskõrgus

Valguse kestvust saab reguleerida vahemikus 10 ± 5 s

kuni 60 ± 10 s

Reaktsiooni künnist saab pidevalt reguleerida päevavalguse ja

öö vahel (umbes 2-2000 lx)

Ühenduskaabel:

5 m (päikesemoodul - lamp; 4,75 m + 0,25 m)

Patareid:

3 x NiMH / AA / 1,2 V / 2200 mAh

Laadimiskaitsed:

Ülelaadimise kaitse ja tühjakslaadimise kaitse

Kaitseklass:

IP 44

Keskkonna temperatuur:

-5 °C kuni +45 °C

Kaal: umbes 1,3 kg

LÕPPLADUSTAMINE

Lõppladustage elektrilisi ja elektroonilisi seadmeid keskkonda arvestades.

Ärge visake elektriseadmeid ära koos majapidamisjäätmetega. Vastavalt Euroopa direktiivile 2002/96/EG elektriliste ja elektrooniliste seadmete jäätmete kohta ja selle riiklikule rakendamisele tuleb vanad elektriseadmed eraldi kokku koguda ja keskkonnasõbralikult ringlusesse viia. Uurige oma maakonna jäätmekogumispunktist elektriliste jäätmete ja vanade elektrooniliste seadmete kohta.

Valest akude löppladustamisest tulenevad keskkonnakahjustused!

Akud ja taaslaetavad akud ei kuulu majapidamisjäätmete hulka. Need võivad sisaldada mürgiseid raskemetalle ja need tuleb lõppladustada ohtliku jäätmena. Viige kulunud akud kohalikku kogumispunkti.
