Tuotetyyppi	Aurinkovoimalla toimiva LED-valonheitin
Merkki	Brennenstuhl
Malli	SOL 80 ALU IP 44
Suojausluokka	IP44
Virtalähde	Aurinkopaneeli 2W, 3 kpl NiMH AA 1,2V 2200mAh paristoja sisältyy
Valonlähde	8 LEDiä (8 x 0,5W)
Valovirta	Noin 350 lumenia
Valaistusaika	Jopa 110 min täyteen ladatuilla paristoilla
Ilmaisintyyppi	Passiivinen infrapuna-anturi (PIR)
Tunnistuskulma	130° vaakasuunnassa
Tunnistusetäisyys	Maks. 10 m (25°C:ssa, asennuskorkeus 2-2,5 m)
Säädettävät asetukset	LUX (päivä/yö -kynnys), TIME (päällekytkentäaika 10-60 s), SENS (herkkyys)
Liitäntäkaapeli	5 m (aurinkopaneelista lamppuun)
Aurinkopaneelin mitat	210 x 160 x 16 mm
Kokonaispaino	Noin 1,3 kg
Käyttölämpötila	-5°C - +45°C
Materiaali	Alumiini (kotelo)
Asennus	Seinäasennus, suositeltu korkeus ilmaisimelle 2-2,5 m
Aurinkopaneelin suuntaus	Etelä, kallistus noin 30° Keski-Euroopassa
Huolto	Puhdista aurinkopaneeli ja ilmaisin säännöllisesti kostealla liinalla
Takuu	Katso käyttöohjeesta

Usein kysytyt kysymykset - SOL 80 ALU IP 44 BRENNENSTUHL

Kuinka ladata akku ennen ensimmäistä käyttöä?

Aseta aurinkopaneeli täyteen aurinkoon ja aseta lampun kytkin OFF-asentoon 3-4 aurinkoisen päivän ajaksi. Voit myös poistaa paristot ja ladata ne sopivalla NiMH-laturilla (AA 1,2V 2200mAh).

Miksi lamppu ei syty yöllä liikkeentunnistuksesta huolimatta?

Tarkista, että kytkin on ON-asennossa. Varmista, että LUX-asetus ei ole liian herkkä päivänvalolle (käännä nuppia kohti kuu-kuvaketta). Tarkista myös, että paristot ovat riittävän ladattuja ja että ilmaisin on suunnattu halutulle alueelle.

Mitä tehdä, jos lamppu vilkkuu nopeasti?

Paristot ovat todennäköisesti tyhjentyneet. Aseta kytkin OFF-asentoon ja lataa täyteen aurinkopaneelin avulla (3-4 päivää täydessä auringossa). Aseta sitten takaisin ON-asentoon.

Kuinka säätää valaistusaikaa tunnistuksen jälkeen?

Käytä TIME-nuppia liiketunnistimessa. Käännä (+) suuntaan pidentääksesi aikaa (enintään 60 s) tai (-) suuntaan lyhentääksesi (10 s). Jokainen uusi liike käynnistää päällekytkentäajan uudelleen.

Voiko lamppua käyttää keskellä päivää?

Kyllä, aseta LUX-nuppi kirkkaimpaan asentoon (aurinko-kuvake/◦). Lamppu reagoi liikkeisiin myös keskellä päivää. Hämäräkäyttöä varten käännä kohti kuu-kuvaketta.

Kuinka vaihtaa paristot?

Aseta kytkin OFF-asentoon, irrota kaapeli, poista turvaruuvi ja liu'uta lamppu pois telineestään. Avaa paristolokero, vaihda 3 uutta NiMH AA 1,2V 2200 mAh -paristoa napaisuuden mukaisesti. Lataa 3-4 päivää ennen käyttöä.

Mitä tehdä, jos lamppu syttyy keskellä päivää, vaikka haluan yökäytön?

Valoisuuskynnys LUX on liian herkkä. Käännä LUX-nuppia kohti kuu-kuvaketta (hämärä) tai pidemmälle vähentääksesi herkkyyttä päivänvalolle.

Mikä on liiketunnistimen etäisyys ja kulma?

PIR-ilmaisimen maksimietäisyys on 10 m ja vaakasuuntainen tunnistuskulma 130° 25°C:ssa. Suositeltu asennuskorkeus on 2–2,5 m.

Kuinka puhdistaa aurinkovaloheitin?

Puhdista aurinkopaneeli ja liiketunnistin säännöllisesti pehmeällä kostealla liinalla. Älä käytä voimakkaita tai hankaavia puhdistusaineita. Puhdas paneeli takaa paremman latauksen.

Mitä tehdä pitkäaikaisen säilytyksen aikana (esim. talvi)?

Aseta kytkin OFF-asentoon ja säilytä laite paikassa, jossa aurinkopaneeli saa mahdollisimman vähän epäsuoraa valoa. Lataa paristot 4 kuukauden välein asettamalla paneeli aurinkoon 3-4 päiväksi tai poista ja lataa paristot sopivalla laturilla.

KÄYTTÖOHJE SOL 80 ALU IP 44 BRENNENSTUHL

Käyttöohje Aurinkoenergialla toimiva LED-valo SOL 80 ALU IP 44

ESITTELY

Kiitos, kun valitsit tämän tuotteen.

Tutustu laitteeseen ennen asennusta ja ensimmäistä käyttöä. Lue tämä käyttöohje ja turvallisuusohjeet tarkasti. Käytä laitetta vain tarkoitetulla tavalla määrätyillä alueilla. Pidä käyttöohje hyvässä tallessa ja aina tuotteen mukana.

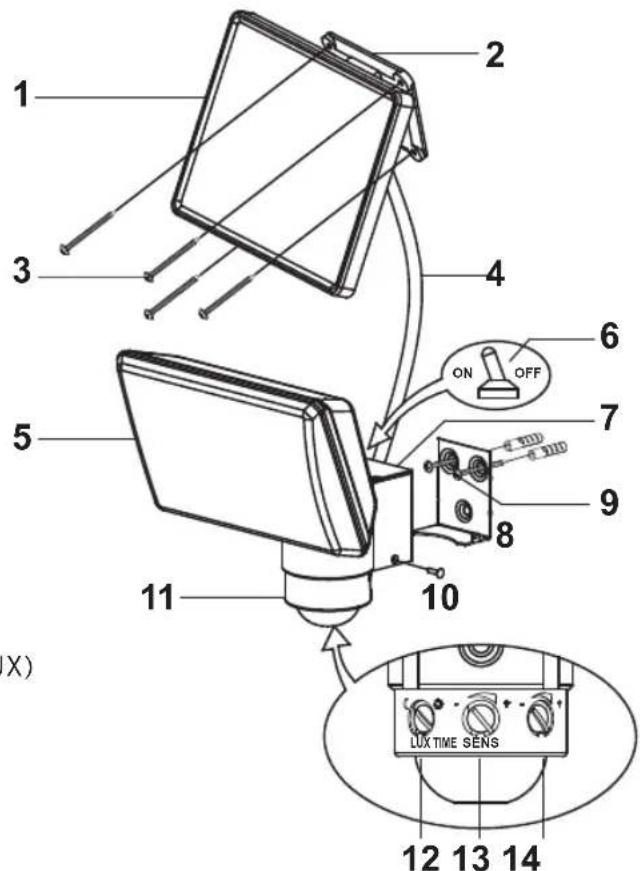

OSAT

Aurinkoyksikkö

1. Aurinkomoduuli
2. Asennuslevy
3. Aurinkomoduulin asennusruuvit (4x)
4. Liitäntäjohto

LED-valaisin

1. LED-yksikkö
2. ON/OFF -kytkin
3. Paristolokero
4. Pääyksikön asennuslevy
5. Pääyksikön asennusruuvit (2x)
6. Turvaruuvi
7. Liikkeentunnistin:
8. Reagointiherkkyyden ohjausnuppi (LUX)
9. Herkkyyden ohjausnuppi (SENS)
10. Valaisuajan ohjausnuppi (TIME)

Tärkeää tietoa ennen käyttöä:

Ennen ensikäyttöä lataa sisäänrakennetut uudelleenladattavat paristot. Seuraa näitä vaiheita:

Lataa aurinkoenergialla aurinkomoduulin kautta:

Kytke aurinkomoduuli johdolla LED-valaisimeen. Valaisimen virtakytkimen täytyy olla OFF-asennossa. Katso tarkat tiedot kytkimen asetuksista alla. Sijoita aurinkomoduuli paikkaan, jossa se on mahdollisimman paljon suorassa auringonvalossa. Noudata seuraavassa osiossa annettuja ohjeita parhaasta sijoittamispaikasta.

Vuodenajasta, säästä ja aurinkomoduulin sijainnista riippuen aurinkomoduulin latautuminen saattaa kestää useamman päivän ennen kuin valaisin on valmis käytettäväksi.

Viitearvona voidaan sanoa, että latautuminen kestää 3 - 4 päivää auringon paistaessa.

Käyttöohje SOL 80 ALU IP 44

Vaihtoehtoisesti lataa ulkoisella laturilla:

Ennen ensikäyttöä voit ladata laitetta sopivalla laturilla (ei kuulu toimituksen). Poista paristot lampusta ja lataa suoraan paristolaturissa. Tarkista laturin tekniset tiedot. Laturin tulee soveltua NiMH-paristojen lataamiseen (AA/1.2 V / 2200 mAh).

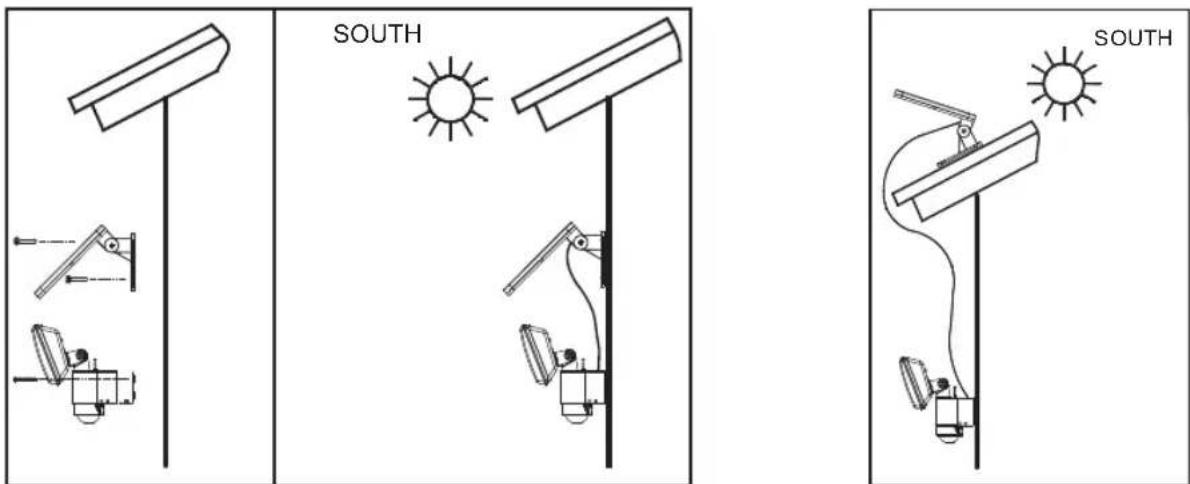

AURINKOMODUULIN JA VALAISIMEN ASENNUSOHJEET

Kuva A (etelä) Kuva B (etelä)

LED-valaisin:

Valaisin sisältää 8 sisäänasennettua lediä, kevyen kuoren, jossa on paristolokero ja pyörivä liikkeentunnistin. Huomioi liikkeentunnistimen tunnistusalue asennuspaikkaa valitessasi. Liikkeentunnistin kattaa 10 m alueen 130° kulmassa (horisontaalisesti) 25 °C lämpötilassa. Suositeltu asennuskorkeus on 2 m - 2,5 m.

Asenna valaisimen asennuslevy mukana tulevien ruuvien avulla soveltuvalle pinnalle. Sijoita valaisin asennuslevylle ja kiinnitä turvaruuvein (katso kuva A).

Aurinkomoduuli:

Aurinkomoduuli muuntaa auringtonvalon säteilyenergian sähköenergiaksi. Ympäristöystävällinen aurinkoenergia lataa paristoja ja mahdollistaa valaisimen käytön ilman verkkovirtaa. Muista, että aurinkomoduulin asennuspaikan tulee olla suorassa auringtonvalossa parhaan tuloksen saavuttamiseksi. Jos mahdollista, älä sijoita moduulia varjoon ja osoita se etelää kohti. Keski-Euroopassa n 30° kallistuskulmaa suositellaan. Tämä varmistaa myös sen, että laite puhdistuu jonkin verran itsekseen lehdistä, pölystä ja lumesta tuulen ja sateen avulla. Asenna aurinkomoduuli mukana tulevien asennusruuvien avulla tasaiselle pinnalle. Aseta kallistuskulma asennustelineen mukaisesti (katso kuvat A ja B). Säädä aurinkomoduuli haluttuun suuntaan.

ASETUKSET JA KÄYTTÖ

Onnistuneen asennukset jälkeen kytke aurinkomoduulin johto valaisimeen. Aurinkoenergialla toimiva LED-valaisin on nyt valmis käytettäväksi.

Tärkeää:

Muista ladata paristot ennen valaisimen ensikäyttöä. Kytkimen tulee olla OFF-asennossa. Moduulin lataaminen kestää noin 3-4 aurinkoista päivää.

KYTKIMEN ASETUKSET:

Valaisimen kuoren päällä on pääkytkin, jossa on kaksi mahdollista asetusta (kuva C):

ON: Asento, kun virta on kytketty päälle.

Paristot on ladattu aurinkomoduulin kautta ja valaisin on aktivoitu liikkeentunnistimen kautta.

OFF: Valaisin ja liikkeentunnistin on kytketty pois päältä, paristojen latautuminen aurinkomoduulin kautta on yhä aktivoitunut.

Tämä on toimitettaessa oleva asento ja suositeltu asento, jos laitetta ei käytetä pitkään aikaan.

Kytkimen asento nopean paristojen latauksen aikana ilman, että valaisin on käytössä.

Kuva C

LIIKKEENTUNNISTIN

Tämä on passiivinen infrapunasensori, joka tunnistaa liikettä lämpösäteilyn muutosten perusteella katetulla alueella kytkien valaisimen päälle/pois päältä.

Ensilatauksen jälkeen käännä pääkytkin asentoon ON.

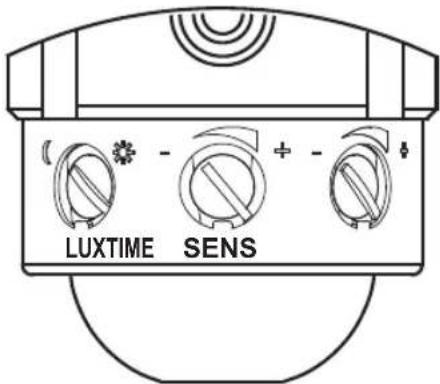

Käännä liikkeentunnistinta kunnes voit käyttää ohjausnuppeja (katso kuva D).

Kuva D

Käyttöohje SOL 80 ALU IP 44

OHJAUSNUPIT TIME / SENS / LUX

1. TIME = Valaisuajan pituus

Aseta valaisimen päällekytkeytymisajaksi 10-60 sekuntia. Se on aika jonka valaisin on päällä sen jälkeen, kun liikettä on tunnistettu tunnistusalueella. Käännä ohjausnuppia TIME kohti merkkiä (+) lisätäksesi päällekytkeytymisaikaa ja kohti merkkiä (-) vähentääksesi sitä.

Huomautus: Asetettu päällekytkeytymisaika alkaa, kun liike tunnistetaan. Sen jälkeen, kun lisää liikettä tunnistetaan aktivoituneessa valaisintilassa päällekytkeytymisaika alkaa uudestaan. Punainen merkkivalo liikkeentunnistimessa ilmaisee, että liikettä on tunnistettu.

2. SENS = Herkkyys

Ympäröivä lämpötila vaikuttaa liikkeentunnistimen herkkyyteen.

Mitä alhaisempi lämpötila on, sitä herkempi liikkeentunnistin on. Käytä ohjausnuppia SENS sopeuttaaksesi tunnistin muuttuviin lämpötiloihin. Herkkyys lisääntyy ohjausnupin (+) -merkkiin pään käännettäessä.

3. LUX = Reaktioherkkyys

Hämäräasetus, joka erottaa päivääjan ja hämärääjan toimintaa. Aseta valaisimen halutuksi jatkuvaksi reagointikynnykseksi n. 2 - 2000 Lux. Näin valaisimen reagointiherkkyys mukautuu ympäristön valoisuuteen. Ohjausnupin ollessa asennossa (☐) liikkeentunnistin reagoi päivä- ja yöaikaan. Valaisin voi kytkeytyä päälle sekä yöllä että päivällä→ toiminta päivän valossa. Ohjausnupin ollessa kohti kuvaketta (☐) tunnistin reagoi vain hämärän aikaan →toiminta hämärässä. Säädä ohjausnupilla ympäröivän valoisuuden mukaisesti.

Aseta ohjausnuppia lähemmäs kuvaketta (D), jos valaisin reagoi liian herkästi päivänvalossa.

Säädä ohjausnuppia lähemmäs kuvaketta Ⓓ),jos valaisin ei kytkeydy päälle hämärässä tai yöllä vaikka nuppi on asetettu kuvaketta (*) kohti. Tässä tapauksessa liikkeentunnistimeen saattaa vaikuttaa toinen valonlähde, kuten katuvalot.

TOIMINTAKOE

Käännä ohjausnuppi TIME minimiin (-) ja ohjausnuppi LUX valoisuusasentoon (○). Käännä liikkeentunnistinta taaksepäin kunnes nuoli (liikkeentunnistimen alapinnalla) osoittaa kohti tunnistusalueen keskikohtaa. Testaa kävelemällä hitaasti tunnistusalueen läpi. Aseta haluttu reagointiaika ja herkkyyys säätämällä kolmea kuvattua ohjausnuppia. Tarkista liikkeentunnistimen suunta, jos valaisin ei reagoi halutulla tavalla tai säädä ohjausnuppien asetuksia, jos on tarpeen.

HUOLTO JA HUOMIOITAVAA PARISTOISTA

Sisäänrakennetut uudelleenladattavat paristot kestävät 800-1000 latauskiertoa, kun valaisinta käytetään oikealla tavalla. Tämä vastaa n. 2 vuotta.

Jos valaisimen luotettavuus ja kirkkaus vähenevät, yritä ensin parantaa paristojen kapasiteettiä toimimalla kuten ensilatauksen aikana (katso kuvaus yllä, 3-4 päivän latausaika, kytkin OFF-asennossa tai lataamalla erillisellä paristolaturilla) tai vaihtamalla paristot uusiin.

PARISTOJEN VAIHTAMINEN:

Vaihda paristot, jos valaisin ei syty tai paristot ovat tyhjentyneet.

Käännä virtakytkin OFF-asentoon ja irrota liitäntäjohto, kierrä turvaruuvia auki ja liu'uta valaisin pois asennuslevystä.

Avaa paristolokeron kansi, poista paristot ja korvaa samanlaisilla paristoilla

(katso tekniset tiedot). Huomioi polariteettimerkinnät paristoja vaihtaessasi.

Kokoa valaisin vastakkaisessa järjestyksessä. Ennen ensikäyttöä lataa uusia paristoja ainakin 3-4 päivää aurinkomoduulin kautta, ohjeistetulla tavalla.

1. DC-virtaa syntyy heti valon osuessa aurinkomoduuliin. Käytä vain mukana tulevia johtoja, äläkä lyhennä johtoja.

2. Käytä vain toimitukseen kuuluvaa aurinkomoduulia. Aurinkomoduuli on säädetty valaisinta ja paristoja varten. Eri aurinkomoduulin käyttö voi johtaa henkilövahinkoihin tai vaurioittaa valaisinta ja johtaa takuun raukeamiseen.

3. Asenna johto turvallisesti ja tiukasti vaaraa aiheuttamatta (esim. kompastumisvaara). Älä käytä valaisinta vialliseen tai vaurioituneeseen johtoon kytkettynä.

PUHDISTUS

Pidä liikkeentunnistin puhtaana pölystä ja roskista, puhdista se säännöllisesti kostealla pyyhkeellä. Älä käytä kemikaaleja tai hankaavia aineita laitetta puhdistettaessa. Varmista, että aurinkomoduuli on puhdas liasta ja roskista koko ajan. Likainen aurinkokenno ei voi ladata paristoja kunnolla. Se voi aiheuttaa paristojen ennenaikaiseen vanhenemiseen ja toimintahäiriöitä laitteeseen.

VARASTOINTI

Huomioi seuraavat vaihteet välttääksesi paristojen vaurioitumista, kun valaisinta varastoidaan kauemman aikaa poissa suorasta auringonvalosta.

1. Kytke valaisin pois päältä (kytkin OFF-asennossa).

2. Varastoi valaisin siihen liitetyn aurinkomoduulin kanssa paikkaan, jossa aurinkomoduuliin osuu valoa ainakin epäsuorasti, jos mahdollista. Tämä estää paristojen syväpurkautumisen.

3. Pidempien valaisimen varastointiajanjaksoina (esim. talvella) tai kauemmin kuin 4 kk, varmista, että paristot ladataan uudelleen säännöllisesti. Sijoita valaisin siihen liitetyn aurinkomoduulin kanssa suoraan auringonvaloon useaksi päiväksi (3-4) tai irrota paristot ja lataa niitä soveltuvalla paristolaturilla.

USEIN KYSYTYT KYSYMYKSET / VIANETSINTÄ:

1. Ongelma Valaisin ei syty, jos tunnistusalueella on liikettä.

Ratkaisu: Varmista, että:

- valaisin on kytketty päälle (kytkin ON-asennossa);

- valoisuus ei ole säädetty liian hämärälle. Säädä ohjausnuppia LUX pidemmälle kohti kuvaketta (○);

- liikkeentunnistin on suunnattu tunnistamaan liikettä. Varmista, että nuoli liikkeentunnistimen alapinnassa osoittaa tunnistusaluetta kohti.

- aurinkomoduuli on suunnattu siten, että siihen osuu mahdollisimman paljon auringonvaloa, jolloin paristot latautuvat aurinkoenergialla.

Käyttöohje SOL 80 ALU IP 44

- paristot eivät ole tyhjentyneet. Lataa tyhjentyneitä paristoja ainakin 3-4 aurinkoista päivää (kytkin OFF-asennossa).

1. Ongelma: Valaisin syttyy jo kirkkaassa päivänvalossa.

Ratkaisu: Liikkeentunnistin on säädetty liian herkäksi. Tarkista asetuksesi. Vaihda ohjausnupin LUX asetusta kohti kuvaketta). Valaisimen tulisi toimia vain hämärän ja yön aikaan.

1. Ongelma: Valaisin välkkyy nopeasti.

Ratkaisu: Paristot ovat tyhjentyneet. Käännä kytkin OFF-asentoon ja lataa paristoja ainakin 3-4 päivää suorassa auringonvalossa. Käännä sitten kytkin takaisin ON-asentoon.

1. Ongelma: Valon voimakkuus on tavallista heikompi.

Ratkaisu: Paristot ovat tyhjentyneet. Käännä kytkin OFF-asentoon ja lataa paristoja ainakin 3-4 päivää suorassa auringonvalossa. Käännä sitten kytkin takaisin ON-asentoon.

TEKNISET TIEDOT

Valon lähde: 8 lediä (8 x 0.5 W)

Valovirta n. 350 lm

Valaisemisaika: 110 min. saakka täysin ladatuilla paristoilla

Aurinkomoduuli: P=2 W

$$ U _ {p m} = 1 0 ^ {p} V $$

$$ I _ {p m} = 1 4 0 \pm 1 0 \mathrm{mA} $$

$$ \text { M i t a t }: 2 1 0 \times 1 6 0 \times 1 6 \mathrm{mm} $$

Liikkeentunnistin: Tyyppi: PIR

Tunnistuskulma: 130° horisontaalinen

Alue: maks. 10 m 25 °C lämpötilassa

ja 2 m - 2,5 m asennuskorkeudessa

Valaisemisen kesto säädettävissä välillä 10 ± 5s - 60 ± 10s

Reagointiherkkyys jatkuvasti säädettävissä päivän- ja yönvalon välillä (n. 2-2000 lx)

Liitäntäjohto: 5 m (aurinkomoduuli - valaisin; 4,75 m + 0,25 m)

Paristot: 3 x NiMH / AA / 1.2 V / 2200 mAh

Lataussuojaus: Ylikuormitus- ja tyhjentymissuojaus

Suojalasi: IP44

Ympäristön lämpötila: -5 - +45 °C

Paino: n. 1,3 kg

HÄVITTÄMINEN

Hävitä sähkölaite- ja elektroninen jäte ympäristövastuullisella tavalla. Älä hävitä

elektronisia laitteita kotitalousjätteissä. Euroopan Unionin direktiivin 2002 / 96 / EG

koskien elektronisia ja sähkölaitteita ja kansallisen täytäntöönpanon mukaisesti

elektroninen jäte tulee kerätä erikseen ja kierrättää ympäristöystävällisesti. Kysy kunnan jätteenkeräyspisteistä elektronisten ja sähkölaitteiden hävittämisestä.

Vääränlainen paristojen hävittäminen voi aiheuttaa ympäristöhaittoja!

Paristot ja uudelleenladattavat paristot eivät kuulu kotitalousjätteeseen.

Ne sisältävät myrkyllisiä raskasmetalleja ja ne tulee hävittää ongelmajätteenä.

Vie tyhjentyneet paristot kunnalliseen keräyspisteeseen.
