Type de produit	Projecteur solaire à LED
Marque	Brennenstuhl
Modèle	SOL 80 ALU IP 44
Indice de protection	IP44
Alimentation	Panneau solaire 2W, 3 batteries NiMH AA 1,2V 2200mAh incluses
Source lumineuse	8 LEDs (8 x 0,5W)
Flux lumineux	Environ 350 lumens
Durée d'éclairage	Jusqu'à 110 minutes avec batteries pleinement chargées
Type de détecteur	Capteur infrarouge passif (PIR)
Angle de détection	130° horizontal
Portée de détection	Max. 10 m (à 25°C, hauteur d'installation 2-2,5 m)
Réglages disponibles	LUX (seuil jour/nuit), TIME (temps d'allumage 10-60 s), SENS (sensibilité)
Câble de raccordement	5 m (panneau solaire vers ampoule)
Dimensions du panneau solaire	210 x 160 x 16 mm
Poids total	Environ 1,3 kg
Température de fonctionnement	-5°C à +45°C
Matériau	Aluminium (boîtier)
Installation	Montage mural, hauteur recommandée 2-2,5 m pour le détecteur
Orientation du panneau solaire	Sud, inclinaison environ 30° en Europe centrale
Entretien	Nettoyer régulièrement le panneau solaire et le détecteur avec un chiffon humide
Garantie	Se reporter à la notice

FOIRE AUX QUESTIONS - SOL 80 ALU IP 44 BRENNENSTUHL

Comment charger la batterie avant la première utilisation ?

Placez le panneau solaire en plein soleil et mettez l'interrupteur de l'ampoule sur OFF pendant 3 à 4 jours ensoleillés. Vous pouvez également retirer les batteries et les charger avec un chargeur NiMH adapté (AA 1,2V 2200mAh).

Pourquoi la lampe ne s'allume-t-elle pas la nuit malgré une détection de mouvement ?

Vérifiez que l'interrupteur est sur ON. Assurez-vous que le réglage LUX n'est pas trop sensible à la lumière du jour (tournez le bouton vers l'icône lune). Contrôlez aussi que les batteries sont suffisamment chargées et que le détecteur est orienté vers la zone souhaitée.

Que faire si la lampe clignote rapidement ?

Les batteries sont probablement déchargées. Mettez l'interrupteur sur OFF et rechargez complètement via le panneau solaire (3-4 jours en plein soleil). Remettez ensuite sur ON.

Comment régler la durée d'éclairage après détection ?

Utilisez le bouton TIME sur le détecteur de mouvements. Tournez vers (+) pour augmenter la durée (jusqu'à 60 s) ou vers (-) pour la diminuer (10 s). Chaque nouveau mouvement relance le temps d'activation.

Peut-on utiliser la lampe en plein jour ?

Oui, réglez le bouton LUX sur la position la plus lumineuse (icône soleil/◦). La lampe répondra aux mouvements même en plein jour. Pour un fonctionnement crépusculaire, tournez vers l'icône lune.

Comment remplacer les batteries ?

Mettez l'interrupteur sur OFF, débranchez le câble, retirez la vis de sécurité et faites glisser l'ampoule de son support. Ouvrez le compartiment à batteries, remplacez par 3 piles NiMH AA 1,2V 2200 mAh en respectant la polarité. Rechargez 3-4 jours avant utilisation.

Que faire si la lampe s'allume en plein jour alors que je veux un fonctionnement nocturne ?

Le seuil de luminosité LUX est trop sensible. Tournez le bouton LUX vers l'icône lune (crépuscule) ou plus loin pour réduire la sensibilité à la lumière du jour.

Quelle est la portée et l'angle du détecteur de mouvement ?

Le détecteur PIR a une portée maximale de 10 m et un angle de détection horizontal de 130° à 25°C. La hauteur d'installation recommandée est de 2 à 2,5 m.

Comment nettoyer le projecteur solaire ?

Nettoyez régulièrement le panneau solaire et le détecteur de mouvements avec un chiffon humide doux. N'utilisez pas de nettoyants agressifs ou abrasifs. Un panneau propre assure une meilleure charge.

Que faire en cas de stockage prolongé (ex. hiver) ?

Mettez l'interrupteur sur OFF et stockez l'appareil dans un endroit où le panneau solaire reçoit une lumière indirecte minimale. Rechargez les batteries tous les 4 mois en exposant le panneau au soleil pendant 3-4 jours, ou retirez et chargez les batteries avec un chargeur adapté.

MODE D'EMPLOI SOL 80 ALU IP 44 BRENNENSTUHL

Notice d'utilisation ampoule à LED solaire SOL 80 ALU IP 44

Nous vous remercions d'avoir choisi ce produit.

Nous vous conseillons de vous familiariser avec le produit avant l'installation et la première utilisation. Veuillez lire attentivement ce manuel d'instructions et consignes de sécurité.

N'utilisez cet appareil que pour son utilisation prévue dans les domaines spécifiés.

Conservez le Guide d'utilisation dans un endroit sûr et n'oubliez pas de le transmettre avec le produit.

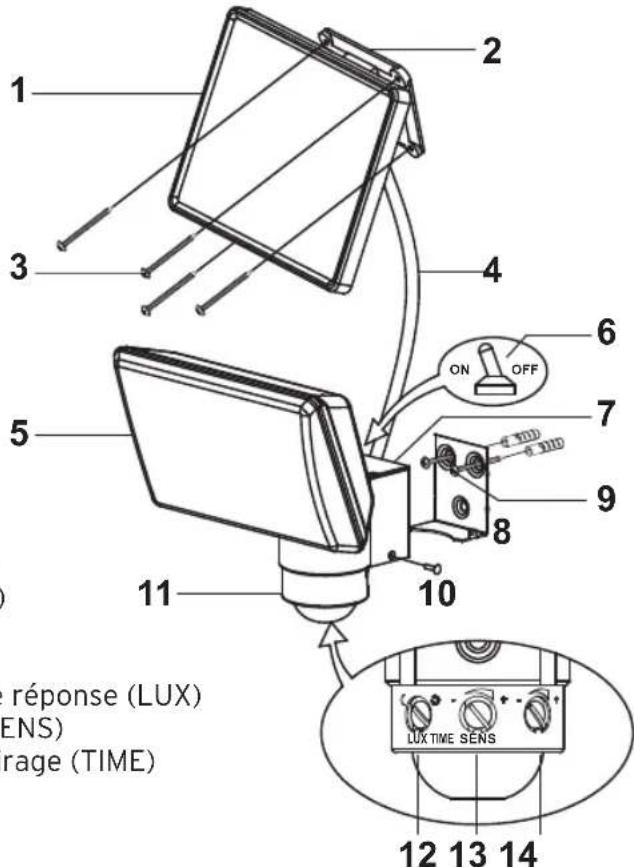

Unité solaire

1. Module solaire
2. Plaque de montage
3. Vis de fixation du module solaire (4x)
4. Câble de raccordement

Ampoule à LED

1. Unité à LED
2. Interrupteur Marche/arrêt
3. Compartiment à batteries
4. Plaque de fixation de l'unité principale
5. Vis de fixation de l'unité principale (2x)
6. Vis de sécurité
7. Détecteur de mouvements
8. Bouton de contrôle de la sensibilité de réponse (LUX)
9. Bouton de contrôle de la sensibilité (SENS)
10. Bouton de contrôle de la durée d'éclairage (TIME)

Information importante avant l'utilisation :

Avant la première utilisation, chargez les batteries rechargeables intégrées. Suivez ces étapes :

Charge à l'énergie solaire par l'intermédiaire du module solaire :

Branchez le câble du module solaire à l'ampoule à LED. L'interrupteur de l'ampoule doit être sur la position OFF (arrêt). Vous trouvez des informations détaillées sur les réglages de l'interrupteur ci-dessous. Placez le module solaire dans un endroit exposé au soleil le plus longtemps possible. Respectez les instructions pour le meilleur emplacement dans la section suivante.

Selon la période de l'année, les conditions météorologiques et l'emplacement du module solaire, la charge peut prendre quelques jours avant de pouvoir utiliser le projecteur. Trois à quatre jours de charge en plein soleil peuvent être considérés comme une bonne indication.

Charge alternative au moyen d'un chargeur externe :

Vous pouvez charger l'appareil avant la première utilisation avec un chargeur approprié (non fourni). Retirez les batteries de l'ampoule et chargez-le directement dans le chargeur pour batteries. Vérifiez les spécifications du chargeur. Le chargeur doit être capable de charger des batteries NiMH (AA / 1,2 V / 2200 mAh).

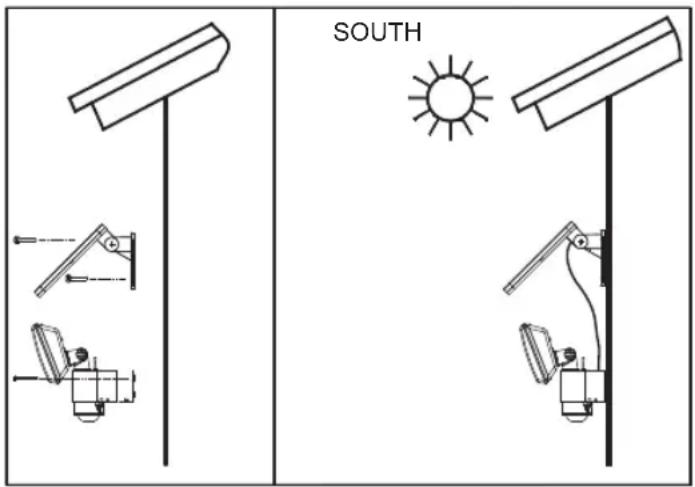

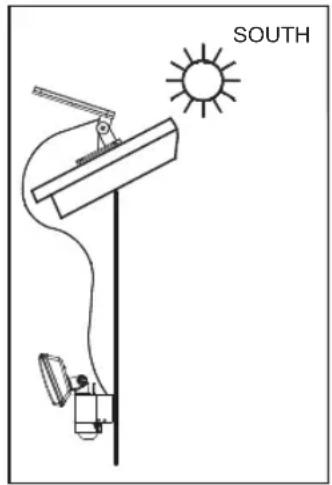

Instructions d'installation du MODULE solaire et de l'ampoule

Figure A (Sud) Figure B (Sud)

Ampoule à LED :

L'ampoule se compose d'un luminaire de 8 LEDs très performantes, d'un boîtier léger avec un compartiment à batteries et un détecteur de mouvements rotatif. Respecter la portée de détection du détecteur de mouvements lors de la sélection de l'emplacement d'installation.

Le détecteur de mouvements a une portée de 10 m et un angle de 130° à l'horizontale à une température ambiante de 25 °C. La hauteur d'installation recommandée par rapport au niveau du sol est de 2 m à 2.5 m.

Installez la plaque de fixation de l'ampoule avec les vis fournies sur une surface appropriée.

Placez l'ampoule sur la plaque de fixation et utilisez la vis de sécurité pour la fixer (voir la figure A).

Module solaire :

Le module solaire convertit l'énergie de rayonnement de la lumière du soleil en énergie électrique. Cette énergie solaire et écologique charge les batteries et permet l'utilisation de cette ampoule indépendamment de l'alimentation secteur. Notez que l'emplacement d'installation du module solaire nécessite de lumière directe du soleil pour donner une meilleure performance. Ne placez pas le module dans l'ombre et orientez-le du Sud, si possible. En Europe centrale un angle d'inclinaison d'environ 30° est recommandé. Cela permet aussi à un certain degré d'auto-nettoyage des feuilles, poussière et neige par le vent et la pluie. Installez le module solaire sur une surface solide en utilisant les vis de montage fournies. Réglez l'angle d'inclinaison en conséquence en utilisant le support de montage (voir figures A et B). Orientez le module solaire selon la nécessité.

Installation et utilisation

Après une installation réussie, raccordez le câble du module solaire à l'ampoule. L'ampoule solaire à LED est maintenant prête à l'emploi.

Important :

N'oubliez pas de recharger les batteries avant la première utilisation de l'ampoule. L'interrupteur doit être sur la position OFF (arrêt). La charge au moyen du module solaire est d'environ 3 à 4 jours ensoleillés.

Positions de l'interrupteur :

En haut du boîtier de l'ampoule vous trouvez l'interrupteur principal avec deux positions possibles (Figure C) :

ON (marche) : Position pour allumer.

Les batteries sont rechargées au moyen du module solaire, l'ampoule est activée par le détecteur de mouvements.

OFF (arrêt) : L'ampoule et le détecteur de mouvements sont éteints, la recharge de la batterie via le module solaire reste active.

C'est la position lors de la livraison et celle recommandée pendant de longues périodes de non-utilisation.

Position de l'interrupteur pendant la charge rapide des batteries sans ampoule opérationnelle.

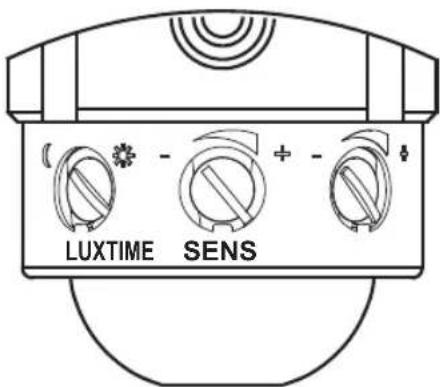

Detecteur de mouvements

Il s'agit d'un capteur infrarouge passif de détection de mouvements grâce à la variation de chaleur du rayonnement dans la zone protégée; cela permet d'allumer/éteindre la lumière. Mettez l'interrupteur principal après le chargement initial sur la position ON (marche). Tournez le détecteur de mouvements jusqu'à ce que vous ayez accès aux boutons de contrôle (voir Figure D).

1. TIME = Le temps d'activation

Réglez le temps d'activation de l'ampoule suite à la détection de mouvements dans la zone de détection entre 10 et 60 secondes. Tournez le bouton de contrôle TIME vers (+) pour augmenter le temps d'activation et vers (-) pour diminuer le temps d'activation.

Remarque : Le temps d'activation déclenche le détecteur de mouvements. Une fois un mouvement détecté en mode ampoule activée, le temps d'activation est relancé de nouveau. Un témoin rouge dans le détecteur de mouvements signale la détection d'un mouvement.

2. SENS = sensibilité

La température ambiante influe sur la sensibilité du détecteur de mouvements.

Plus la température ambiante est faible, plus la sensibilité du détecteur de mouvements est élevée. Utilisez le bouton de commande SENS pour l'adapter aux changements de température. Augmentez la sensibilité en tournant le bouton de commande vers le côté (+).

3. LUX = luminosité ambiante

Réglage du crépusculaire pour différencier entre la lumière du jour et le crépuscule.

Réglez le seuil de réponse de l'ampoule souhaité en continu entre environ 2 et 2000 Lux. Ceci règle la sensibilité de réponse de l'ampoule à la luminosité ambiante. Avec le bouton de commande dans la position (◦) le détecteur de mouvements répond de jour comme de nuit. L'ampoule est activée pendant la nuit et le jour → fonctionnement le jour.

Avec le bouton de commande à la position (2), le détecteur de mouvements ne réagit qu'au crépuscule → fonctionnement au crépuscule. Réglez en fonction de la luminosité ambiante avec le bouton de commande.

Réglez le bouton de commande au-delà de l'icône (☒) si l'ampoule répond trop vite à la lumière du jour.

Réglez le bouton de commande au-delà de l'icône (D) si l'ampoule ne s'allume pas au crépuscule ou la nuit, malgré qu'il soit mis sur la position de l'icône (€). Dans ce cas, le détecteur de mouvements peut être affecté par d'autres sources de lumière telles que l'éclairage de la rue.

TEST de fonctionnement

Réglez le bouton de commande TIME au minimum (-) et le bouton de commande LUX sur la position lumineux (◦). Tournez le détecteur de mouvements vers l'arrière jusqu'à ce que la flèche (en bas du détecteur de mouvements) soit dirigée vers le centre de la zone de détection. Testez en marchant lentement à travers la zone de détection. Fixez le temps de réponse et la sensibilité souhaités en ajustant les trois boutons de commande.

Vérifiez la direction du détecteur de mouvements. Si l'ampoule ne réagit pas comme souhaité, refaites les réglages, si nécessaire.

Entretien et NOTES sur les batteries

Les batteries rechargeables intégrées, avec une utilisation correcte et régulière, offrent 800-1000 cycles de charge de l'ampoule. Cela correspond à une période allant jusqu'à 2 ans.

Si la fiabilité et la luminosité de l'ampoule diminue, essayez d'abord d'atteindre une meilleure capacité de la batterie en effectuant une charge semblable à celle de la première charge (voir description ci-dessus, charge de 3-4 jours avec interrupteur en position OFF ou avec un chargeur de batterie séparé) ou changez les batteries.

Changer les batteries :

Changez les batteries si l'ampoule ne s'allume pas ou si les batteries sont épuisées.

Mettez l'interrupteur principal sur la position OFF, débranchez le câble de raccordement, desserrez la vis de sécurité et faites glisser l'ampoule de la plaque de fixation.

Ouvrez le couvercle du compartiment à batteries, retirez les batteries et remplacez les batteries avec des batteries de même type (voir caractéristiques techniques). Respectez les polarités lors du remplacement des batteries. Montez l'ampoule dans l'ordre inverse.

Chargez les batteries neuves avant la première utilisation pendant au moins 3-4 jours, via le module solaire, comme indiqué.

Mesures de securite generales

1. Du courant continu est généré dès que le module solaire est exposé à la lumière. N'utilisez que les câbles fournis et ne raccourcissez pas les câbles.
2. N'utilisez que le module solaire fourni. Le module solaire est réglé pour l'ampoule et les batteries. L'utilisation d'un autre module solaire peut entraîner des blessures ou des dommages à l'ampoule et annulera votre garantie.
3. Installez le câble en toute sécurité et sans causer de danger (risque de trébucher, par exemple). N'utilisez pas l'ampoule solaire avec un câble défectueux ou endommagé.

Nettoyage

Nettoyez régulièrement le détecteur de mouvements de la poussière et des débris à l'aide d'un chiffon humide. N'utilisez pas de produits chimiques ou d'agents agressifs pour le nettoyage de l'appareil. Veillez à ce que le module solaire reste toujours exempt de saleté et de débris. Une cellule solaire sale ne permet pas de charger les batteries correctement. Cela peut provoquer un vieillissement prématuré des batteries et des dysfonctionnements de l'appareil.

Rangement

Respectez les étapes suivantes pour éviter des dommages aux batteries lorsque vous rangez l'ampoule pendant une longue période sans lumière directe du soleil :

1. Eteignez l'ampoule (interrupteur sur la position OFF).
2. Rangez l'ampoule avec le panneau solaire connecté, dans un endroit où le module solaire est soumis au minimum d'éclairage indirect, si possible. Cela empêche une décharge totale des batteries.
3. Pendant une période plus longue de rangement de l'ampoule (par exemple pendant l'hiver) de plus de 4 mois, il faut recharger

FAQ / Dépannage:

1. Problème : L'ampoule ne s'allume lorsqu'il y a un mouvement dans la zone de détection. Solution : s'assurer que :
2. l'ampoule est allumée (interrupteur sur la position ON);
3. Il ne fait pas trop sombre. Placez le bouton de commande LUX au-delà de (✗);
4. Le détecteur de mouvements est orienté pour détecter les mouvements. Veillez à ce que la flèche sous le détecteur de mouvements soit orientée vers la zone de détection;
5. Le module solaire est orienté de manière à ce qu'il soit exposé pendant la journée autant que possible par la lumière du soleil pour charger les batteries avec l'énergie solaire;
6. les batteries ne sont pas épuisées. Chargez les batteries épuisées au moins pendant 3-4 jours ensoleillés (interrupteur sur la position OFF).
7. Problème : L'ampoule s'allume déjà en plein jour.

Solution : Le détecteur de mouvements est trop sensible. Vérifiez vos réglages. Tournez le bouton de commande LUX vers l'icône demi-lune. L'ampoule ne doit être activée que pendant le crépuscule et la nuit.

1. Problème : L'ampoule clignote rapidement.

Solution : Les batteries sont épuisées. Mettez l'interrupteur sur la position OFF et rechargez les batteries pendant au moins 3-4 jours en plein soleil. Remettez ensuite l'interrupteur sur la position ON.

1. Problème : La luminosité est plus faible que d'habitude.

Solution : Les batteries sont épuisées. Mettez l'interrupteur sur la position OFF et rechargez les batteries pendant au moins 3-4 jours en plein soleil. Remettez ensuite l'interrupteur sur la position ON.

Donnees techniques

Illuminant : 8 LEDs très performantes (8 x 0,5 W)

Flux lumineux environ 350 lm

Période lumineuse : Jusqu'à 110 minutes avec des batteries complètement chargées

Module solaire : P = 2W

$$ \begin{array}{l} \mathrm {U_ {pm}} = 1 0 \mathrm{V} \ \mathrm {I_ {pm}} = 1 4 0 \pm 1 0 \mathrm{mA} \ \text { Dimensions: } 2 1 0 \times 1 6 0 \times 1 6 \mathrm{mm} \end{array} $$

Détecteur de mouvements : Type : PIR

Angle de détection : 130° horizontal

Portée : max. 10 m à une température

ambiente de 25 °C

et à 2 m - 2.5 m de hauteur

d'installation

Le temps d'activation entre 10 ± 5 et 60 ± 10 secondes. Seuil de réponse réglable en continu entre le jour et la nuit (environ 2-2000 lx).

Câble de raccordement :

5 m (Module solaire - ampoule ; 4,75 m + 0,25 m)

Batteries :

3 x NiMH/AA/1,2 V/2200 mAh

Protection de charge :

Protection contre les surcharges et les décharges IP 44

Classe de protection :

-5 °C à +45 °C

Température ambiante :

environ 1,3 kg

Poids :

Mise au rebut

Les appareils électriques et électroniques en fin de vie utile doivent être mis au rebut en respectant l'environnement. Ne jetez pas vos appareils électriques avec les ordures ménagères. Conformément à la directive européenne 2002/96/EG pour la mise au rebut des appareils électriques et électroniques et la règlementation nationale, les appareils électriques doivent être collectés séparément et doivent être recyclés de manière respectueuse de l'environnement. Renseignez-vous auprès de votre municipalité sur les points de collecte des appareils électriques et électroniques.

Les batteries mises au rebut de manière incorrecte causent beaucoup de dégâts à l'environnement !

Ne jetez pas les batteries et les batteries rechargeables avec les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et doivent être éliminées en tant que déchets dangereux. Retournez les batteries usagées à un point de collecte municipal.

LED Zonnelamp SOL 80 ALU IP 44

Batteries: 3 x NiMH / AA / 1.2 V / 2200 mAh
