Ürün Tipi	LED Güneş Projektörü
Marka	Brennenstuhl
Model	SOL 80 ALU IP 44
Koruma Sınıfı	IP44
Besleme	2W güneş paneli, 3 adet NiMH AA 1,2V 2200mAh pil dahil
Işık Kaynağı	8 LED (8 x 0,5W)
Işık Akısı	Yaklaşık 350 lümen
Aydınlatma Süresi	Tam şarjlı pillerle 110 dakikaya kadar
Dedektör Tipi	Pasif kızılötesi sensör (PIR)
Algılama Açısı	130° yatay
Algılama Menzili	Maks. 10 m (25°C'de, kurulum yüksekliği 2-2,5 m)
Mevcut Ayarlar	LUX (gündüz/gece eşiği), TIME (yanma süresi 10-60 sn), SENS (hassasiyet)
Bağlantı Kablosu	5 m (güneş panelinden ampule)
Güneş Paneli Boyutları	210 x 160 x 16 mm
Toplam Ağırlık	Yaklaşık 1,3 kg
Çalışma Sıcaklığı	-5°C ile +45°C
Malzeme	Alüminyum (gövde)
Kurulum	Duvar montajı, dedektör için önerilen yükseklik 2-2,5 m
Güneş Paneli Yönü	Güney, Orta Avrupa'da yaklaşık 30° eğim
Bakım	Güneş panelini ve dedektörü düzenli olarak nemli bir bezle temizleyin
Garanti	Kullanım kılavuzuna bakın

Sık sorulan sorular - SOL 80 ALU IP 44 BRENNENSTUHL

İlk kullanımdan önce pil nasıl şarj edilir?

Güneş panelini doğrudan güneş ışığına yerleştirin ve ampul anahtarını 3-4 güneşli gün boyunca OFF konumuna getirin. Ayrıca pilleri çıkarıp uygun bir NiMH şarj cihazıyla (AA 1,2V 2200mAh) şarj edebilirsiniz.

Gece hareket algılamasına rağmen lamba neden yanmıyor?

Anahtarın ON konumunda olduğundan emin olun. LUX ayarının gün ışığına karşı çok hassas olmadığını kontrol edin (düğmeyi ay simgesine çevirin). Ayrıca pillerin yeterince şarj olduğunu ve dedektörün istenen alana yönlendirildiğini kontrol edin.

Lamba hızlıca yanıp sönüyorsa ne yapmalıyım?

Piller büyük olasılıkla boşalmıştır. Anahtarı OFF konumuna getirin ve güneş paneli aracılığıyla tamamen şarj edin (3-4 gün doğrudan güneş ışığı). Ardından tekrar ON konumuna getirin.

Algılama sonrası aydınlatma süresi nasıl ayarlanır?

Hareket dedektörü üzerindeki TIME düğmesini kullanın. Süreyi artırmak için (+) yönüne (60 saniyeye kadar) veya azaltmak için (-) yönüne (10 saniye) çevirin. Her yeni hareket etkinleştirme süresini yeniden başlatır.

Lamba gündüz kullanılabilir mi?

Evet, LUX düğmesini en parlak konuma (güneş simgesi/◦) ayarlayın. Lamba gündüz bile hareketlere yanıt verecektir. Alacakaranlık modu için ay simgesine çevirin.

Piller nasıl değiştirilir?

Anahtarı OFF konumuna getirin, kabloyu çıkarın, emniyet vidasını sökün ve ampulü yuvasından kaydırın. Pil bölmesini açın, 3 adet NiMH AA 1,2V 2200 mAh pil ile polariteye dikkat ederek değiştirin. Kullanmadan önce 3-4 gün şarj edin.

Gece çalışmasını istediğim halde lamba gündüz yanıyorsa ne yapmalıyım?

Parlaklık eşiği LUX çok hassastır. LUX düğmesini ay simgesine (alacakaranlık) veya daha ileriye çevirerek gün ışığı hassasiyetini azaltın.

Hareket dedektörünün menzili ve açısı nedir?

PIR dedektörü maksimum 10 m menzile ve 25°C'de 130° yatay algılama açısına sahiptir. Önerilen kurulum yüksekliği 2 ila 2,5 m'dir.

Güneş projektörü nasıl temizlenir?

Güneş panelini ve hareket dedektörünü düzenli olarak yumuşak nemli bir bezle temizleyin. Sert veya aşındırıcı temizleyiciler kullanmayın. Temiz bir panel daha iyi şarj sağlar.

Uzun süreli saklama (örn. kış) durumunda ne yapmalıyım?

Anahtarı OFF konumuna getirin ve cihazı güneş panelinin minimum dolaylı ışık alacağı bir yerde saklayın. Pilleri her 4 ayda bir, paneli 3-4 gün güneşe maruz bırakarak şarj edin veya pilleri çıkarıp uygun bir şarj cihazıyla şarj edin.

KULLANIM KILAVUZU SOL 80 ALU IP 44 BRENNENSTUHL

Kullanma talimatı SOLAR LED Işığı SOL 80 ALU IP 44

BAŞLANGIÇ

Bu ürünü seçtiğiniz için teşekkür ederiz.

Kurulum ve ilk kullanımdan önce ürünle ilgili bilgi edininiz. Bu kullanım talimatını ve güvenlik önlemlerini dikkatlice okuyunuz. Cihazı yalnızca belirlenmiş alanlarda kullanım amacına yönelik kullanınız.

Kullanım kılavuzunu güvenli bir yerde saklayın ve ürünle birlikte devredin.

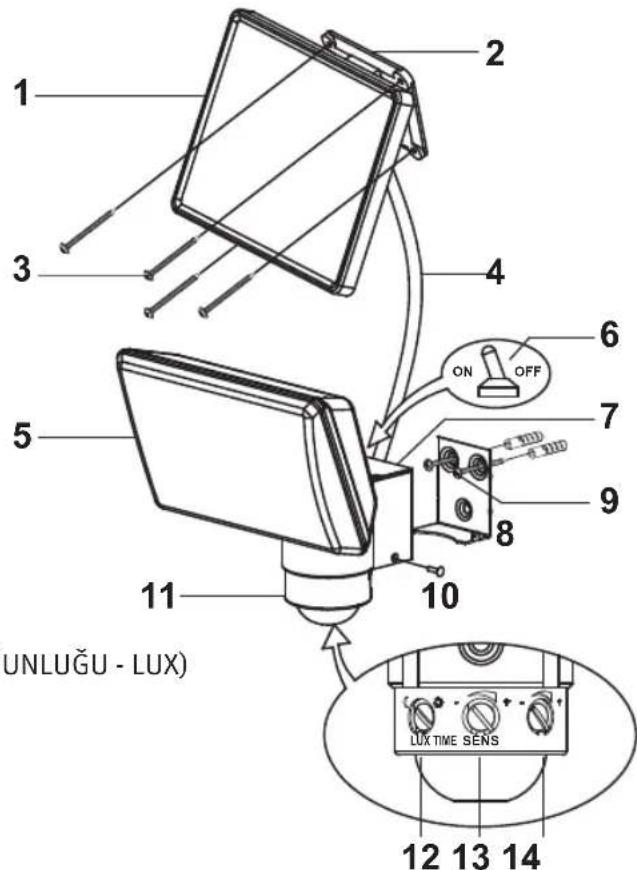

PARÇA LISTESİ

Solar Ünitesi

1. Güneş modülü
2. Montaj plakası
3. Güneş modülü montaj vidaları (4x)
4. Bağlantı kablosu

LED Lambasi

1. LED ünitesi
2. ON / OFF (AÇIK / KAPALI) düğmesi
3. Batarya yuvası
4. Ana ünite montaj plakası
5. An ünite montaj vidaları (2x)
6. Emniyet vidası
7. Hareket dedektörü
8. Yanıt hassaslığı ayar düğmesi (İŞİK YOĞUNLUĞU - LUX)
9. Duyarlılık ayar düğmesi (SENS)
10. Işık süresi ayar düğmesi (SÜRE - TIME)

Kullanımdan önce önemli bilgi:

İlk kullanımdan önce şarj edilebilir entegre bataryaları şarj ediniz. Bu adımları takip ediniz:

Güneş modülü vasıtasıyla güneş enerjisiyle şarj:

Güneş modülü kablosunu LED lambası bağlayınız. Lamba düğmesi KAPALI (OFF) konumuna ayarlanmalıdır. Aşağıda düzme ayarlarına ilişkin eksiksiz bilgiyi bulunuz. Güneş modülünü olabildiğince doğrudan güneş ışığı alan bir yere yerleştiriniz. En iyi yerleştirme için sonraki bölümdeki talimatları inceleyiniz.

Yılın belli zamanına, havaya ve güneş modülünün konumuna bağlı olarak lamba kullanıma hazır olmadan önce bir kaç gün kadar sürebilir. Çıkış değeri olarak 3-4 gün kadar tam güneşli havada şarj edilmesi baz alınabilir.

Kullanma talimatı SOL 80 ALU IP 44

Alternatif olarak harici şarj cihazıyla şarj:

İlk kullanımdan önce cihazı uygun bir şarj cihazıyla şarj edebilirsiniz (tedarik edilmemiştir). Bataryaları lambadan çıkarın ve doğrudan batarya şarj cihazında şarj edin. Şarj cihazı özelliklerini kontrol ediniz. Şarj cihazı NiHM bataryalarını (AA/ 1.2 V / 2200 mAh) şarj etmeye uygun olmalıdır.

GÜNEŞ MODÜLÜ VE LAMBA MONTAJI TALİMATLARI

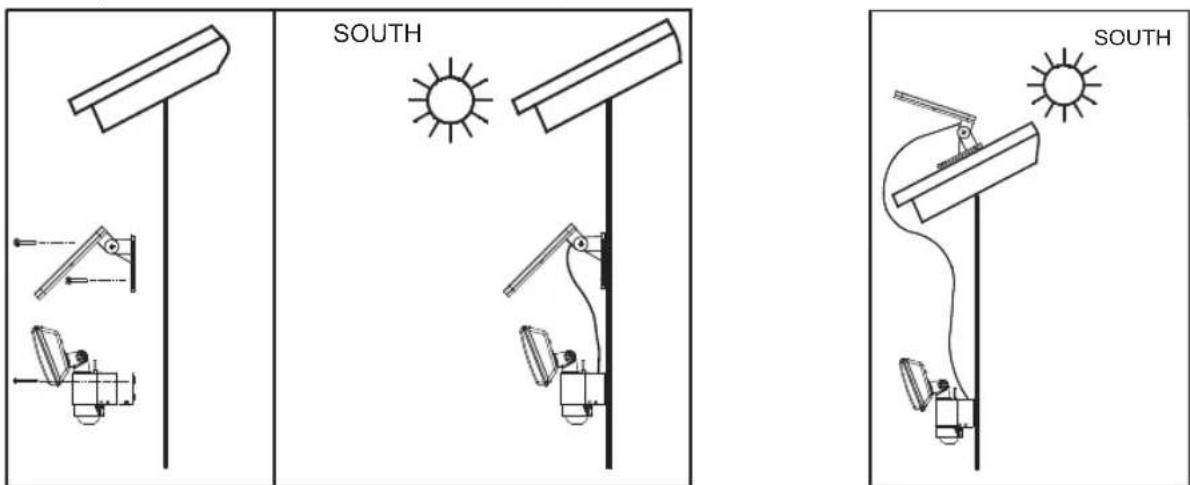

Şekil A (Güney) Şekil B (Güney)

LED lambasi:

Lamba, 8 Yüksek performanslı LED'ler bir koridor lambasından, batarya yuvasıyla birlikte hafif bir mahfazadan ve bir döner hareket dedektöründen meydana gelmektedir. Kurulum yerini seçerken hareket dedektörünün algılama alanını inceleyiniz. Hareket dedektörü 25 °C'lik bir ortamda yatay olarak 130° lik bir açıda 10 metrelik görüş mesafesine sahiptir. Tavsiye edilen kurulum yüksekliği zemin seviyesinin 2 ila 2.5 metre üstündedir.

Lambanın montaj plakasını tedarik edilmiş vidalarla birlikte uygun bir yüzeye kurun. Lambayı montaj plakasının üzerine yerleştirin ve emniyet vidasıyla sağlamlaştırın (bkz. Şekil A).

Güneş modülü:

Güneş modülü güneş ışığındaki ışima enerjisini elektrik enerjisine dönüştürür. Bu çevre dostu güneş enerjisi, bataryaları şarj eder ve lambanın ana güç kaynağından bağımsız olarak kullanımına olanak verir. Lütfen güneş modülünün kurulum yerinin en iyi performans için doğrudan güneş ışığına gereksinim duyduğunu unutmayınız. Eğer mümkünse modülü gölgeye ve doğrudan Güneye yerleştirmeyiniz. Orta Avrupa'da tavsiye edilen eğim açısı yaklaşık 30° dir. Bu ayrıca belli bir dereceye kadar rüzgar ve yağmurdan kaynaklanan yaprak, toz ve kardan kendi kendini temizlemesini sağlar. Güneş modülünü tedarik edilmiş montaj vidalarıyla birlikte sağlam bir yüzeye kurun. Montaj braketine bağlı olarak eğim açısını ayarlayınız (bkz. Şekil A ve B). Güneş modülünü arzu edilen doğrultuya ayarlayınız.

KURULUM VE İŞLEYİŞ

Başarılı kurulumdan sonra güneş modülü kablosunu lambaya bağlayın. Solar LED lambası şimdi kullanıma hazırlır.

Önemli:

Lambanın ilk kullanımından önce bataryaları şarj etmeyi unutmayınız. Düğme KAPALI (OFF) konumda olmalıdır. Güneş modülünü şarj etmek yaklaşık 3-4 güneşli gün sürer.

DÜĞME AYARLARI:

Lamba mahfazasının üzerinde olası iki ayar olan ana düğmeyi göreceksiniz (Şekil C).

AÇIK (ON): Çalıştırıldığıındaki konumdur.

Bataryalar güneş modülü vasıtasıyla şarj edilir, lamba hareket dedektörü vasıtasıyla aktif olur.

KAPALI (OFF): Lamba ve hareket dedektörü kapalıdır, güneş modülü vasıtasıyla bataryayı şarjetme işlemi hala aktiftir.

Sevkiyat esnasında ve kullanılmadığı uzun dönemlerde tavsiye edilen konum.

Lamba faal durumda olmaksızın hızlı batarya şarji esnasındaki düğme konumu.

Şekil C

HAREKET DEDEKTÖRÜ

Bu, koruma alanı içerisindeki ısı ışınımı değişiklerine bağlı olarak, lambayı açıp kapayan hareketi tespit eden pasif kızılötesi bir sensördür.

İlk dolumdan sonra ana düğmeyi AÇIK (ON) konumuna getirin.

Hareket dedektörünü ayar düğmelerine ulaşıncaya kadar çevirin (bkz. Şekil D).

Şekil D

Kullanma talimatı SOL 80 ALU IP 44

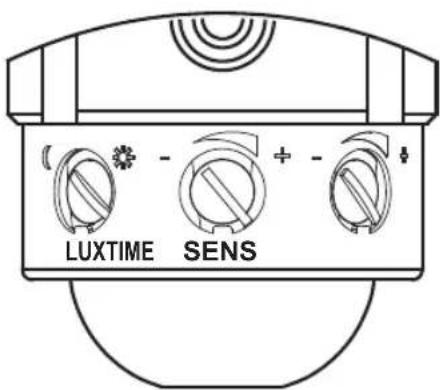

AYAR DÜĞMELERİ SÜRE (TIME) / DUYARLILIK (SENS) / IŞIK YOĞUNLUĞU (LUX)

1. SÜRE = Işık süresi

Lambaların Açık süresini, algılama alanı içerisindeki hareketi algıladıktan sonra 10-60 saniye arasında olacak şekilde ayarlayın. SÜRE ayar düğmesini, Açık zamanı arttırmak için (+), Açık zamanı düşürmek için (-) yönde çeviriniz.

Not: Açık zaman ayarı hareket dedektörünün tetiklenmesiyle başlar. Daha sonraki hareket, aktif duruma getirilen spot modunda tespit edildikten sonra, Açık süre tekrar çalışır. Hareket dedektöründeki kırmızı gösterge ışığı hareket algılama sinyali verir.

2. SENS = Duyarlılık

Çevre ısısı hareket dedektörünün duyarlılığını etkiler.

Çevre ısısı düştükçe hareket dedektörü daha duyarlı olur. Isı değişimine göre ayarlamak için SENS ayar düğmesini kullanınız. Duyarlılık, ayar düğmesinin (+) tarafından artar.

3. IŞIK YOĞUNLUĞU = Yanıt hassaslığı

Gündüz ve alacakaranlık işleyişi arasında ayrım yapmaya yönelik alacakaranlık ayarı.

Lambanın arzu edilen tepki eşiğini sürekli olarak yaklaşık 2 ve 2000 ışık yoğunluğu arasında ayarlayın. Bu, lambanın çevre parlaklığına tepki duyarlılığını ayarlar. Ayar düğmesi (✗) konumundayken hareket dedektörü gündüz ve gece vakti tepki gösterir. Lamba gece ve gündüz etkindir→ gündüz işlemi. Ayar düğmesi yarım ay simgesindeyken hareket dedektörü sadece alaca karanlığa tepki gösterir→ alacakaranlık işlemi. Ayar düğmesini çevre parlaklığına göre ayarlayın.

Eğer lamba gündüz çok duyarlıysa ayar düğmesini yarım ay simgesine getirin.

Eğer lamba yarım ay ikonuna ayarlı olmasına karşın alacakaranlıkta ve gece açılmıyorsa ayar düğmesini (◦) simgesine getirin. Bu durumda hareket dedektörü sokak lambaları gibi diğer ışık kaynaklarıyla uyuşuyor olabilir.

FONKSİYON TESTİ

SÜRE ayar düğmesini minimum seviyeye (−) ve IŞIK YOĞUNLUĞU ayar düğmesini parlak konuma (◦) getiriniz. Hareket dedektörünü, ok (hareket dedektörünün altında) algılama alanının merkezine yönlenene kadar geriye çevirin. Algılama alanında yavaşça yürüyerek test edin. Tarif edilen üç ayar düğmesini ayarlayarak arzu edilen tepki süresi ve duyarlılığa erişin. Eğer lamba ayar düğmelerinin ayarlandığı ve arzu edilen şekilde tepki göstermiyorsa, gerektiği takdirde, hareket dedektörünün yönünü kontrol ediniz.

BAKIM VE BATARYALARLA İLGİLİ NOTLAR

Şarj edilebilir entegre bataryalar lambanın uygun ve doğru kullanılmasıyla 800 – 1000 şarj döngüsü sürer. Bu 2 seneye tekabül eder.

Eğer lambaların güvenilirliği ve parlaklığı azalırsa, ilk olarak ilk doluma benzer bir şekilde şarj ederek daha iyi bir batarya kapasitesine ulaşmaya çalışın (yukarıdaki açıklamaya bakınız, düğme kapalı konumdayken ya da farklı batarya şarj cihazıyla 3-4 günlük şarj) ya da bataryaları değiştirin.

BATARYALARI DEĞİŞTİRMEK:

Lamba açılmıyorsa ya da bataryalar tükenmişse bataryaları değiştirin.

Ana düğmeyi KAPALI (OFF) konuma getirin, bağlantı kablosunu çıkarın, emniyet vidasını gevşetin ve spotu montaj plakasından kaydırın.

Batarya yuvasının kapağını açın, bataryaları çıkarın ve aynı cins bataryalarla değiştirin

(bkz. teknik bilgiler). Bataryaları değiştirirken doğru kutuplara dikkat edin. Spotu ters sırada bir araya toplayın. Talimat verildiği şekilde yeni bataryaları ilk kullanımdan önce güneş modülü vasıtasıyla en az 3-4 gün şarj edin.

GENELGÜVENLİK TEDBİRLERİ

1. Doğru akım gücü, ışık güneş modülüne ulaşır ulaşmaz üretilir. Sadece temin edilen kabloları kullanınız ve kabloları kısaltmayınız.

2. Sadece temin edilen güneş modülünü kullanınız. Güneş modülü lambaya ve bataryalara göre ayarlıdır. Farklı bir güneş modülünün kullanımı kişisel yaralanmaya sebep olabilir veya lambaya zarar verir ve garanti belgenizi geçersiz kılar.

3. Kabloyu güvenli ve emniyetli ve herhangi bir tehlikeye yol açmayacak şekilde kurun (örn. kayıp düşme tehlikesi). Solar lambayı kusurlu ya da hasarlı kabloyla kullanmayın.

TEMİZLEME

Hareket dedektörünü toz ve döküntüden uzak tutun; düzenli olarak nemli bir bezle temizleyin. Cihazı temizlemek için herhangi bir kimyasal ya da zararlı madde kullanmayın. Güneş modülünün her zaman kirden ve döküntüden uzak olduğundan emin olun. Kirli bir güneş pili bataryaları düzgün şekilde şarj edemez. Bu bataryaların zamanından önce yıpranmasına ve cihazın arızalanmasına sebep olabilir.

SAKLAMA

Spotu doğrudan güneş ışığı olmaksızın daha uzun bir süre muhafaza ederken bataryalara zarar vermekten kaçınmak için aşağıdaki adımları inceleyiniz:

1. Lambayı kapatın (KAPALI (OFF) konuma getirin)
2. Bağlı güneş modülüyle birlikte lambayı, eğer mümkünse, güneş modülünün en azından dolaylı ışığa maruz kaldığı bir yerde muhafaza ediniz. Bu bataryaların içten boşalmasını önler.
3. Lambaların daha uzun bir süre (örn. kış dönemi), 4 aydan daha fazla bir süre muhafaza edilmesi sırasında bataryaların düzenli şekilde şarj edildiğinden emin olun. Bağlı güneş modülüyle birlikte lambayı bir kaç günlüküne (3-4) doğrudan güneş ışığı alacak şekilde yerleştirin ya da bataryaları çıkarın ve uygun bir batarya şarj cihazıyla düzenli olarak yeniden şarj edin.

SSS / ARIZA TESPİT

1. Sorun: Lamba eğer algılama bölgesinde hareket varsa açılmıyor.

Çözüm: Şundan emin olun:

• Spot açık (düğme AÇIK (ON) konumda);
• parlaklık çok karanlığa ayarlı değil. IŞIK YOĞUNLUĞU ayar düğmesini (✗) imgesine getirin;
• hareket dedektörü hareketi algılamaya yönlendirilmiş. Hareket dedektörünün altındaki okun algılama alanına yöneltilmiş olduğundan emin olun;
• güneş modülü, bataryaları güneş enerjisiyle şarj etmesi için gün boyunca olabildiğince çok güneş ışıgı almaya yönlendirilmiş.

• Bataryalar tükenmemiş. Tükenmiş bataryaları en az 3-4 güneşli gün şarj edin (düğme KAPALI (OFF) konumda)

• Sorun: Lamba halen parlak güneş ışığında çalışıyor.

Çözüm: Hareket dedektörü çok duyarlı olacak şekilde ayarlı. Ayarlarını zı kontrol edin. IŞIK YOĞUNLUĞU ayar düğmesini yarım ay simgesine getirin. Spot sadece alacakaranlıkta ve gece vakti etkin olmalıdır.

TR

Kullanma talimatı SOL 80 ALU IP 44

1. Sorun: Lamba birden parlıyor.

Çözüm: Bataryalar tükenmiş. Düğmeyi KAPALI (OFF) konuma getirin ve bataryaları doğrudan güneş ışığında en az 3-4 gün şarj edin. Daha sonra düğmeyi tekrar AÇIK (ON) konuma getirin.

1. Sorun: Aydınlatma gücü her zamankinden daha zayıf.

Çözüm: Bataryalar tükenmiş. Düğmeyi KAPALI (OFF) konuma getirin ve bataryaları doğrudan güneş ışığında en az 3-4 gün şarj edin. Daha sonra düğmeyi tekrar AÇIK (ON) konuma getirin.

TEKNIK BILGI

Aydınlatıcı: 8 Yüksek performanslı LED'ler (8 x 0.5 W)

Işık akısı yaklaşık 350 lm

Aydınlatma suresi: Tamamen dolu bataryalarla birlikte 110 dakikaya kadar

Güneş Modülü: P= 2 W

$$ U _ {p m} = 1 0 \mathrm{V} $$

$$ I _ {p m} = 1 4 0 \pm 1 0 \mathrm{mA} $$

Ebatlar: 210 x 160 x 16 mm

Hareket dedektörü: Cins: PIR

Algılama açısı: 130° yatay

Mesafe: 25 °C çevre ısısında ve 2-2.5 metre yüksekte

kurulumda azami 10 metre

10 ±5 s ila 60 ±10 s arasında ayarlanabilir ışık süresi

Gündüz ve gece vakti arasında sürekli olarak ayarlanabilir tepki

eşigi (yaklaşık 2-2000 lx)

Bağlantı kablosu: 5 m (güneş modülü – lamba; 4,75 m + 0,25 m)

Bataryalar: 3 x NiMH / AA / 1.2 V / 2200 mAh

Şarj koruması: Aşırı şarj koruması ve deşarj koruması

Koruma sınıfı: IP 44

Çevre İSİSİ: -5 °C 'den +45 °C'ye

Ağırlık: yaklaşık 1.3 kg

iMHA

Elektrik ve elektronik cihaz atıklarının imhası çevresel olarak yükümlülüktür. Elektrikli cihazları evsel atıklarla birlikte imha etmeyiniz. Elektrikli ve elektronik cihaz atıklarına yönelik Avrupa yönergesi 2002 / 96 / EG'ye ve ulusal uygulamaya göre elektrikli cihaz atıkları ayrı ayrı toplanmalı ve çevre dostu bir şekilde geri dönüştürülmelidir. Elektrikli ve elektronik cihaz atıkları için belediyece belirlenmiş toplama noktalarına başvurunuz.

Hatalı batarya imhası yüzünden meydana gelen çevresel zararlar!

Bataryalar ve şarj edilebilir bataryalar evsel atık içerisinde yer almaz. Zehirli ağır metal içerebilirler ve tehlikeli atık olarak imha edilmelidirler. Tükenmiş bataryaları belediye toplama noktasına getirin.
