GEBRUIKSAANWIJZING SOL 80 ALU IP 44 BRENNENSTUHL

Bedankt voor het kiezen van dit product.

Maak uzelf a.u.b. vóór installatie en ingebruikname bekend met het product.

Lees zorgvuldig deze gebruikshandleiding en veiligheidsvoorschriften. Gebruik het apparaat uitsluitend voor het bestemde doeleinde in de gespecificeerde gebieden.

Bewaar de handleiding op een veilige plek en beschouw het als deel van het product mocht u het licht aan derden geven.

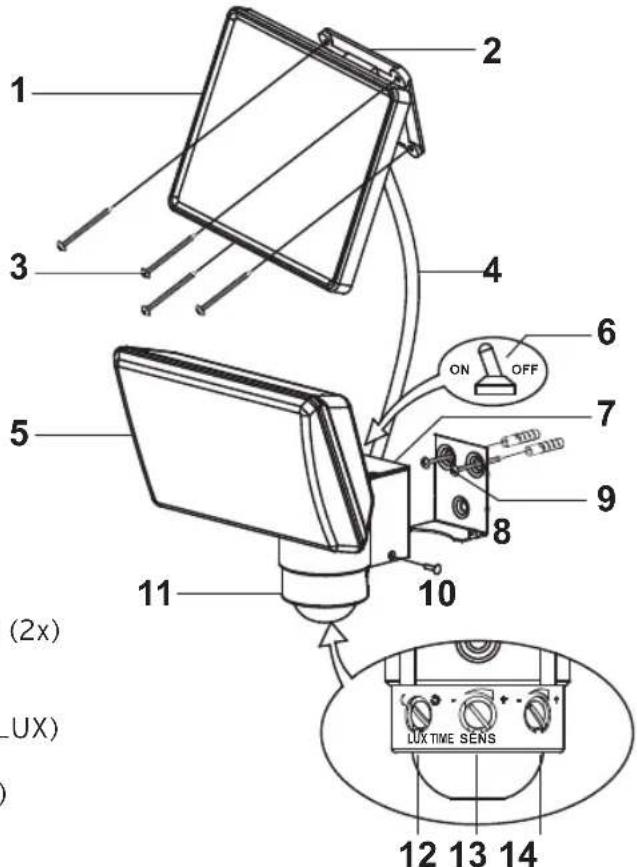

ONDERDELENLIJST

Zoneenheid

1. Zonnemodule
2. Montageplaat
3. Montageschroeven voor zonnemodule (4x)
4. Aansluitkabel

LED Lamp

1. LED eenheid
2. AAN / UIT schakelaar
3. Batterijhouder
4. Montageplaat voor hoofdeenheid
5. Montageschroeven voor hoofdeenheid (2x)
6. Veiligheidsschroef
7. Bewegingsdetector
8. Bedieningsknop reactiegevoeligheid (LUX)
9. Bedieningsknop gevoeligheid (SENS)
10. Bedieningsknop verlichtingstijd (TIME)

1 2 3 4 5 6 7 ON OFF 8 9 10 (2x) LUX 11 12 13 14 LUX TIME SENS

Belangrijke informatie vóór gebruik:

Laad vóór het eerste gebruik de geïntegreerde oplaadbare batterijen op. Volg a.u.b. deze stappen:

Oplanden met zonenergie via de zonnemodule:

Sluit de kabel van de zonnemodule aan op de LED lamp. De lampschakelaar moet ingesteld zijn op de UIT stand. Zie de schakelaarinstellingen hieronder voor de exacte informatie. Plaats de zonnemodule ergens waar het zo lang mogelijk direct zonlicht kan ontvangen. Let goed op de instructies voor de beste locatie in de volgende sectie. Het opladen kan meerdere dagen duren voordat de lamp klaar is voor gebruik, dit hangt af van het seizoen, het weer en de positie van de zonnemodule. Als richtwaarde geldt dat het opladen bij volle zon 3-4 dagen duurt.

Alternatief opladen met externe lader:

U kunt het apparaat vóór ingebruikname ook opladen met een geschikte adapter (niet inbegrepen). Haal de batterijen uit de lamp en laad ze direct op in de batterijlader. Controleer hiervoor a.u.b. de specificaties van de lader. De lader moet compatibel zijn voor het opladen van NiMH batterijen (AA/1,2 V / 2200 mAh).

INSTALLATIE INSTRUCTIES ZONNEMODULE EN LAMP

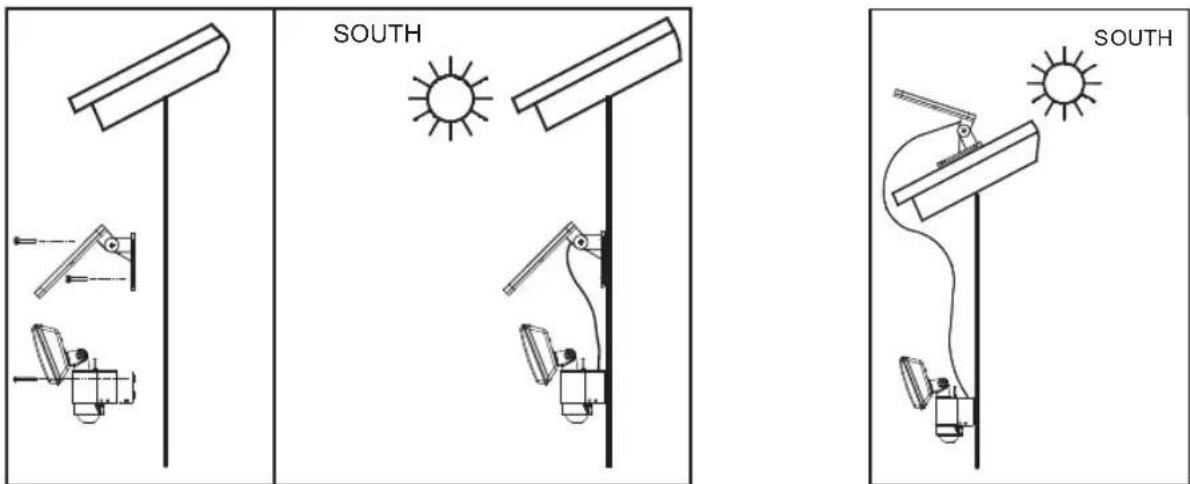

Afbeelding A (Zuid) Afbeelding B (Zuid)

LED lamp:

De lamp bestaat uit een verlichtingsarmatuur van 8 krachtige leds, een lichtbehuizing met batterijhouder en een draaiende bewegingsdetector. Let goed op de detectiezone van de bewegingsdetector wanneer u een installatieplek selecteert. De bewegingsdetector heeft een bereik van 10 m op een hoek van 130° horizontaal bij een omgevingstemperatuur van 25 °C. De aanbevolen installatiehoogte boven het grondniveau is 2 m tot 2,5 m. Installeer de montageplaat van de lamp met de meegeleverde schroeven op een geschikt oppervlak.

Plaats de lamp op de montageplaat en zet het geheel vast met de veiligheidsschroef (zie Afbeelding A).

Zonnemodule:

De zonnemodule zet de energie van de zonnestralen om in elektrische energie. Deze milieuvriendelijke zonne-energie laadt de batterijen op en zorgt ervoor dat deze lamp onafhankelijk van netvoeding kan worden gebruikt. Vergeet a.u.b. niet dat de installatieklep van de zonnemodule direct zonlicht vereist voor een optimale prestatie. Plaats de module niet in de schaduw en richt het bij voorkeur op het zuiden. Wij raden in Centraal Europa een kantelhoek aan van ca. 30°. Dit garandeert tevens een bepaald niveau van zelfreiniging m.b.t. blaadjes, stof en sneeuw door wind en regen. Installeer de zonnemodule met de meegeleverde montageschroeven op een solide oppervlak. Stel de kantelhoek dienovereenkomstig in met de montagebeugel (zie Afbeeldingen A en B). Pas de zonnemodule aan in de gewenste richting.

Handleiding SOL 80 ALU IP 44

INSTELLING EN GEBRUIK

Sluit de kabel van de zonnemodule na een geslaagde installatie aan op de lamp. De LED zonnelamp is nu klaar voor gebruik.

Belangrijk:

Vergeet a.u.b. niet vóór ingebruikname van de lamp de batterijen op te laden. De schakelaar moet hiervoor op de UIT stand staan. Opladen van de zonnemodule duurt ongeveer 3-4 zonnige dagen.

SCHAKELAARINSTELLINGEN:

De hoofdschakelaar zit bovenop de lampbehuizing en heeft twee beschikbare instellingen (Afbeelding C):

AAN: Positie wanneer ingeschakeld.

De batterijen worden opgeladen via de zonnemodule, de lamp wordt geactiveerd via de bewegingsdetector.

UIT: Lamp en bewegingsdetector zijn uitgeschakeld, opladen van de batterijen via de zonnemodule is nog steeds actief.

Positie bij levering en aanbevolen positie wanneer voor langere tijd niet in gebruik. Schakelaarpositie tijdens snelle batterijlading zonder werkzame lamp.

Afbeelding C

BEWEGINGSDETECTOR

Dit is een passieve infrarood sensor die beweging waarneemt d.m.v. wisselingen in warm- testraling binnen het beveiligde gebied en dienovereenkomstig de lamp in/uitschakelt. Stel de hoofdschakelaar na de aanvankelijke oplading in op de AAN stand. Draai de bewegingsdetector totdat de bedieningstoetsen toegankelijk zijn (zie Afbeelding D).

LUXTIME SENS

Afbeelding D

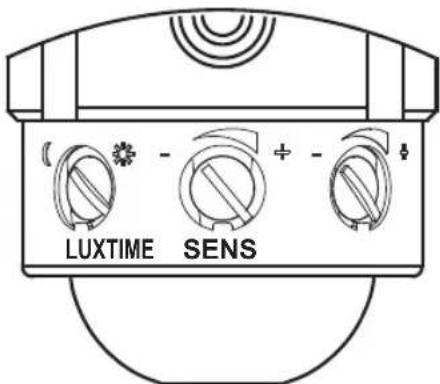

BEDIENINGSTOETSEN TIJD / SENS / LUX

1. TIME = Verlichtingstijd

Dit stelt de inschakeltijd van de lamp in nadat beweging wordt waargenomen binnen de detectiezone tussen 10 en 60 seconden. Draai de TIME bedieningstijd richting (+) om de inschakeltijd te verlengen of richting (-) om de inschakeltijd te verkorten.

Opmerking: De ingestelde inschakeltijd start door activering via de bewegingsdetector. Zodra er opnieuw beweging wordt waargenomen in geactiveerde lampmodus, wordt de inschakeltijd weer opnieuw gestart. Een rood indicatielampje in de bewegingsdetector geeft aan wanneer beweging wordt waargenomen.

2. SENS = Gevoeligheid

De omgevingstemperatuur heeft direct invloed op de gevoeligheid van de bewegings - detector.

Hoe lager de omgevingstemperatuur, hoe gevoeliger de bewegingsdetector is. Gebruik de SENS bedieningstoets om op verschillende temperaturen af te stellen. De gevoeligheid verhoogt op de (+) zijde van de bedieningstoets.

3. LUX = reactiegevoeligheid

Schemerinstelling voor onderscheid tussen daglicht- en schemerwerking. Stel de gewenste reactiedrempelwaarde van de lamp onafgebroken in tussen ca. 2 en 2000 Lux. Dit past de reactiegevoeligheid van de lamp op de omgevingshelderheid aan. Wanneer u de bedieningstoets op stand (*) zet, zal de detector reageren in daglicht en 's nachts. De lamp is ingeschakeld tijdens nacht en dag →daglichtwerking. Wanneer u de bedieningstoets instelt op stand (☐), zal de bewegingsdetector alleen reageren in schemering→schemerwerking. Pas dit met de bedieningstoets aan volgens de omgevingshelderheid.

Stel de bedieningstoets verder in op (D) als de lamp te gevoelig reageert in daglicht. Stel de bedieningstoets verder in op (D) als de lamp niet inschakelt in schemering of 's nachts ondanks de instelling op (✗). De werking van de bewegingsdetector kan in dit geval worden aangetast door andere lichtbronnen zoals straatlantaarns.

FUNCTIETEST

Stel de TIME bedieningstoets in op minimum (-) en de LUX bedieningstoets op de helderstand (○). Draai de bewegingsdetector terug totdat het pijltje (op de onderzijde van de bewegingsdetector) naar het midden van de detectiezone wijst. Voer een test uit door langzaam door de detectiezone te lopen. Bepaald de gewenste reactietijd en gevoeligheid door de drie beschreven bedieningstoetsen aan te passen.

Controleer de richting van de bewegingsdetector als de lamp niet naar wens reageert en pas eventueel de instellingen van de toetsen aan.

ONDERHOUD EN OPMERKINGEN M.B.T. BATTERIJEN

De geïntegreerde oplaadbare batterijen gaan 800-1000 laadcycli meer vooropgesteld dat de lamp correct wordt gebruikt. Dit komt overeen met tot op 2 jaar.

Indien de betrouwbaarheid en helderheid van de lamp verslechteren, kunt u eerst proberen een betere batterijcapaciteit te krijgen door de batterijen op te laden zoals u ze de eerste keer ook hebt opgeladen (zie beschrijving hierboven, 3-4 dagen laden met schakelaar in de UIT stand of met een afzonderlijke batterijlader) of de batterijen te vervangen.

Handleiding SOL 80 ALU IP 44

BATTERIJEN VERVANGEN:

Vervang de batterijen als de lamp niet inschakelt of de batterijen uitgeput zijn.

Stel de hoofdschakelaar in op de UIT stand, ontkoppel de aansluitkabel, draai de veiligheidsschroef los en schuif de lamp van de montageplaat af.

Open het klepje van de batterijhouder, verwijder de batterijen en plaats nieuw batterijen van hetzelfde type (zie technische gegevens). Let op de juiste polariteit wanneer u de batterijen vervangt. Monteer de lamp weer in de omgekeerde beschreven volgorde.

Laad de nieuwe batterijen zoals beschreven vóór het eerste gebruik minstens 3-4 dagen op via de zonnemodule.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

1. DC voeding wordt gegenereerd zodra licht op de zonnemodule schijnt. Gebruik uitsluitend de meegeleverde kabels en laat de kabels niet in kortsluiting raken.

2. Gebruik uitsluitend de meegeleverde zonnemodule. De zonnemodule is afgesteld op de lamp en batterijen. Het gebruik van een andere zonnemodule kan leiden tot persoonlijk letsel of beschadiging van de lamp en zal uw garantie ongeldig verklaren.

3. Installeer de kabel veilig en stevig, zonder extra risico's te vormen (bijv. struikelgevaar) Gebruik de zonnelamp nooit met een defecte of beschadigde kabel.

REINIGING

Houd de bewegingsdetector vrij van stof en vuil; maak het regelmatig schoon met een vochtig doekje. Gebruik geen enkele chemicaliën of agressieve reinigingsmiddelen om het apparaat schoon te maken. Zorg ervoor dat de zonnemodule te allen tijden vrij is van stof en vuil. Een vuile zonnecel kan de batterijen niet goed opladen en dit kan leiden tot vroegtijdige veroudering van de batterijen en storingen in het apparaat.

OPSLAG

Let op de volgende stappen om beschadiging van de batterijen te voorkomen wanneer u de lamp voor langere tijd zonder direct zonlicht opbergt:

1. Schakel de lamp uit (schakelaar in stand UIT).

2. Bewaar de lamp met aangesloten zonnemodule, waarbij de zonnemodule zo weinig mogelijk indirecte verlichting opvangt. Hierdoor raken de batterijen niet te uitgeput.

3. Als u de lampen voor een langere periode (bijv. in de winter) of langer dan 4 maanden opbergt, dient u de batterijen regelmatig op te laden. Plaats de lamp met aangesloten zonnemodule voor een aantal dagen (3-4) in direct zonlicht of verwijder de batterijen en laad ze regelmatig op met een geschikte batterijlader.

VEELGESTELDE VRAGEN / PROBLEEMOPLOSSING:

1. Probleem: Lamp schakelt niet in als er beweging is in de detectiezone.

Oplossing: Zorg ervoor dat:

• de lamp is ingeschakeld (schakelaar in stand AAN);
• de helderheid niet te donker is ingesteld. Draai de LUX bedieningstoets verder naar(○);
• de bewegingsdetector correct is gericht om beweging waar te nemen. Zorg ervoor dat het pijltje onder de bewegingsdetector naar het midden van de detectiezone wijst;
• de zonnemodule zodanig gericht is dat overdag zoveel mogelijk zonlicht opvangt om de batterijen op te laden met zonne-energie;

- de batterijen niet uitgeput zijn. Laad uitgeputte batterijen voor minstens 3-4 zonnige dagen op (schakelaar in stand UIT).

1. Probleem: Lamp schakelt in helder daglicht al in.

Oplossing: Bewegingsdetector is te gevoelig afgesteld. Controleer uw instellingen. Draai de LUX bedieningstoets verder naar Ⓕ). De lamp dient alleen in te schakelen tijdens schemering en 's nachts.

1. Probleem: Lamp knippert snel.

Oplossing: De batterijen zijn uitgeput. Stel de schakelaar in op stand UIT en laad de batterijen voor minstens 3-4 dagen in direct zonlicht op. Stel de schakelaar hierna terug in op stand AAN.

1. Probleem: Lichtsterkte is zwakker dan normaal.

Oplossing: De batterijen zijn uitgeput. Stel de schakelaar in op stand UIT en laad de batterijen voor minstens 3-4 dagen in direct zonlicht op. Stel de schakelaar hierna terug in op stand AAN.

TECHNISCHE GEGEVENS

Lichtbron: 8 krachtige LEDs (8 x 0,5 W)

Lichtgevende flux ca. 350 lm

Luminous period: Tot op 110 minuten met volledig opgeladen batterijen

Solar module: P=2 W

$$ U _ {p m} = 1 0 ^ {p} V $$

$$ I _ {p m} = 1 4 0 \pm 1 0 \mathrm{mA} $$

Afmetingen: 210 x 160 x 16mm

Bewegingsdetector: Type: PIR

Detectiehoek: 130° horizontaal

Bereik: max. 10 m op 25 °C

omgevings temperatuur

en 2 m tot 2,5 m installatiehoogte

Verlichtingstijd afstelbaar tussen 10 ± 5s en 60 ± 10s

Reactiedrempelwaarde onafgebroken afstelbaar tussen daglicht en nacht (ca. 2-2000 lx)

Aansluitkabel: 5 m (zonnemodule - lamp; 4,75 m + 0,25 m)

Batterijen: 3 x NiMH / AA / 1,2 V / 2200 mAh

Laadbeveiliging: Overbelastingbeveiliging en ontlaadbeveiliging

Omgevingstemperatuur: -5 °C tot +45 °C

Gewicht: ca. 1,3 kg

VERWIJDERING

Dank elektrische en elektronische afvalproducten op milieuvriendelijke wijze af.

Dank elektrische apparatuur nooit af als huishoudelijk afval!

■ Zoals vastgesteld door de Europese Richtlijn 2002 / 96 / EG voor elektrische en elektronische afvalproducten en nationale wetgeving, moeten elektrische afvalproducten gescheiden ingezameld en milieuvriendelijk hergebruikt worden. Vraag uw plaatselijke inzamelpunten om informatie over het afdanken van elektrische en elektronische apparatuur.

Verontreiniging van het milieu wegens incorrect afdanken van batterijen!

Batterijen en oplaadbare batterijen behoren niet in het huishoudelijke afval.

Ze bevatten giftige zware metalen en moeten als chemisch afval worden afgedankt.

Lever uitgeputte in bij plaatselijke inzamelpunten voor chemisch afval.
