SOL 80 ALU IP 44 - Apšvietimas BRENNENSTUHL - Nemokama naudojimo instrukcija

Produkto tipas	LED saulės prožektorius
Prekės ženklas	Brennenstuhl
Modelis	SOL 80 ALU IP 44
Apsaugos klasė	IP44
Maitinimas	2W saulės baterija, 3 NiMH AA 1,2V 2200mAh baterijos (įtrauktos)
Šviesos šaltinis	8 LED (8 x 0,5W)
Šviesos srautas	Apie 350 liumenų
Apšvietimo trukmė	Iki 110 minučių su visiškai įkrautomis baterijomis
Detektoriaus tipas	Pasyvus infraraudonųjų spindulių jutiklis (PIR)
Aptikimo kampas	130° horizontaliai
Aptikimo nuotolis	Maks. 10 m (esant 25°C, montavimo aukštis 2-2,5 m)
Galimi nustatymai	LUX (dienos/nakties riba), TIME (įsižiebimo laikas 10-60 s), SENS (jautrumas)
Prijungimo laidas	5 m (nuo saulės baterijos iki lempos)
Saulės baterijos matmenys	210 x 160 x 16 mm
Bendras svoris	Apie 1,3 kg
Darbinė temperatūra	-5°C iki +45°C
Medžiaga	Aliuminis (korpusas)
Montavimas	Montavimas ant sienos, rekomenduojamas detektoriaus aukštis 2-2,5 m
Saulės baterijos orientacija	Pietūs, pasvirimas apie 30° Centrinėje Europoje
Priežiūra	Reguliariai valykite saulės bateriją ir detektorių drėgna šluoste
Garantija	Žr. instrukcijas

Dažnai užduodami klausimai - SOL 80 ALU IP 44 BRENNENSTUHL

Kaip įkrauti bateriją prieš pirmą naudojimą?

Pastatykite saulės bateriją tiesioginiuose saulės spinduliuose ir nustatykite lempos jungiklį į OFF padėtį 3–4 saulėtoms dienoms. Taip pat galite išimti baterijas ir įkrauti jas tinkamu NiMH įkrovikliu (AA 1,2V 2200mAh).

Kodėl naktį lempa neįsižiebia, nors aptinka judesį?

Patikrinkite, ar jungiklis yra ON padėtyje. Įsitikinkite, kad LUX nustatymas nėra pernelyg jautrus dienos šviesai (pasukite rankenėlę link mėnulio piktogramos). Taip pat patikrinkite, ar baterijos pakankamai įkrautos ir ar detektorius nukreiptas į norimą zoną.

Ką daryti, jei lempa greitai mirksi?

Tikriausiai baterijos išsikrovusios. Nustatykite jungiklį į OFF ir visiškai įkraukite per saulės bateriją (3–4 dienas tiesioginiuose saulės spinduliuose). Tada vėl įjunkite ON.

Kaip nustatyti apšvietimo trukmę po aptikimo?

Naudokite TIME rankenėlę ant judesio detektoriaus. Sukite į (+) pusę, kad padidintumėte trukmę (iki 60 s), arba į (-) pusę, kad sumažintumėte (10 s). Kiekvienas naujas judesys atnaujina aktyvavimo laiką.

Ar galima naudoti lempą dienos metu?

Taip, nustatykite LUX rankenėlę į ryškiausią padėtį (saulės/◦ piktograma). Lempa reaguos į judesius net ir dienos metu. Norėdami veikti prieblandoje, sukite link mėnulio piktogramos.

Kaip pakeisti baterijas?

Nustatykite jungiklį į OFF, atjunkite laidą, atsukite apsauginį varžtą ir ištraukite lempą iš laikiklio. Atidarykite baterijų skyrių, pakeiskite 3 NiMH AA 1,2V 2200 mAh baterijomis, laikydamiesi poliškumo. Prieš naudodami įkraukite 3–4 dienas.

Ką daryti, jei lempa įsižiebia dienos metu, nors noriu naktinio veikimo?

LUX apšvietimo slenkstis yra pernelyg jautrus. Pasukite LUX rankenėlę link mėnulio piktogramos (prieblanda) arba toliau, kad sumažintumėte jautrumą dienos šviesai.

Koks judesio detektoriaus nuotolis ir kampas?

PIR detektorius turi maksimalų 10 m nuotolį ir horizontalų 130° aptikimo kampą esant 25°C. Rekomenduojamas montavimo aukštis yra 2–2,5 m.

Kaip valyti saulės prožektorių?

Reguliariai valykite saulės bateriją ir judesio detektorių minkšta drėgna šluoste. Nenaudokite agresyvių ar abrazyvinių valiklių. Švari baterija užtikrina geresnį įkrovimą.

Ką daryti ilgalaikio saugojimo atveju (pvz., žiemą)?

Nustatykite jungiklį į OFF ir laikykite prietaisą vietoje, kur saulės baterija gauna minimalią netiesioginę šviesą. Įkraukite baterijas kas 4 mėnesius, pastatydami bateriją saulėje 3–4 dienoms, arba išimkite ir įkraukite baterijas tinkamu įkrovikliu.

NAUDOJIMO INSTRUKCIJA SOL 80 ALU IP 44 BRENNENSTUHL

Dėkojame, kad pasirinkote šį produktą.

Susipažinkite su produktu prieš sumontavimą ir naudojimą pirmą kartą. Atidžiai perskaitykite šią naudojimosi instrukciją ir atsargumo priemones. Prietaisą naudokite tik pagal jo paskirtį ir tik tam skirtose vietose.

Laikykite šią naudojimosi instrukciją saugioje vietoje ir perduokite ją parduodami produktą.

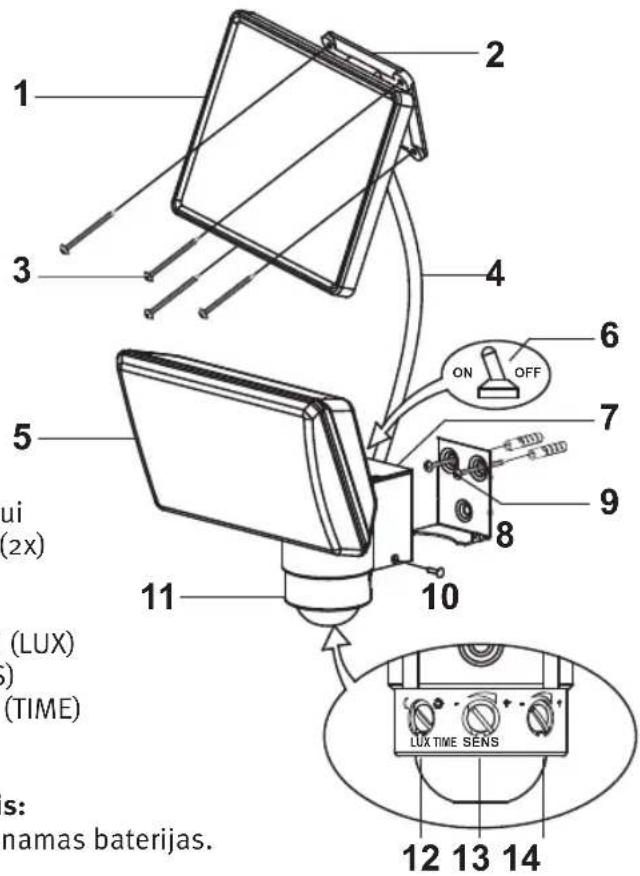

DALIŲ SĄRAŠAS

Saulès bateriju blokas

1. Saulės baterijų modulis
2. Montavimo plokštelė
3. Saulės baterijų modulio montavimo varžtai (4x)
4. Jungties laidas

LED šviestuvas

1. LED blokas
2. JJUNGIMO / IŠJUNGIMO jungiklis
3. Bateriju skyrelis
4. Montavimo plokštelė pagrindiniam blokui
5. Montavimo varžtai pagrindiniam blokui (2x)
6. Apsauginis varžtas
7. Judesio detektorius
8. Valdymo reguliatorius jautrumui šviesai (LUX)
9. Jautrumo nustatymo reguliatorius (SENS)
10. Valdymo reguliatorius švietimo trukmei (TIME)

Svarbi informacija prieš pradedant naudotis:

Prieš pirmą naudojimą gerai jkraukite jkraunamas baterijas.

Atlikite šiuos veiksmus:

Ikraukite saulès energija per saulès baterijų modulį:

Pajunkite saulės baterijų modulio laidą prie LED šviestuvo. Šviestuvo jungiklis turi būti nusta- tytas į IŠJUNGIMO padėtį. Dėl tikslesnės informacijos apie jungiklio nustatymus, žiūrėkite žemiau. Pastatykite saulės baterijas į vietą, kur jos galėtų gauti daugiausiai tiesioginės saulės šviesos. Laikykitės instrukcijų dėl vietos parinkimo, kurios pateiktos sekančiame skyrelyje. Priklausomai nuo metų laiko, oro sąlygų ir saulės baterijos vietos, įkrovimo laikas gali trukti iki kelių parų, kol šviestuvą galėsite pilnai naudoti. Orientacine verte galima laikyti 3–4 dienas krovimo, pilnai šviečiant saulei.

Galite papildomai jkrauti išoriniu jkrovikliu:

Galite jkrauti prietaisą prieš pirmą naudojimą atitinkamu jkrovikliu (nekomplektuojamas). Išimkite baterijas iš šviestuvo ir tiesiogiai jkraukite jas baterijų jkrovikliu. Laikykitės jkroviklio specifikacijų. Jkroviklis turi būti tinkamas NiMH baterijų jkrovimui (AA/ 1.2 V / 2200 mAh).

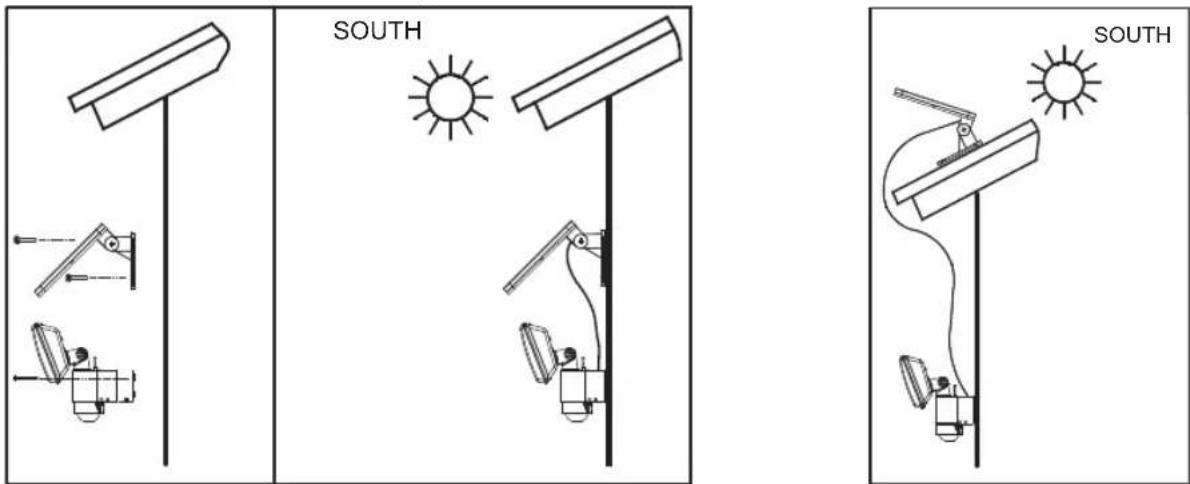

SAULĖS BATERIJŲ MODULIŲ IR ŠVIESTUVO SUMONTAVIMO INSTRUKCIJOS

Paveikslélis A (pietūs) Paveikslélis B (pietūs)

LED šviestuvas:

Šviestuvą sudaro šviestuvo montavimo blokas su 8 didelės galios šviesos diodai, šviestuvo korpusas su baterijos skyreliu ir besisukantis judesio detektorius. Stebėkite judesio detektoriaus veikimo zoną rinkdamiesi sumontavimo vietą. Judesio detektoriaus pasiektis yra 10 m horizontaliu kampu 130° esant aplinkos temperatūrai 25 °C. Rekomenduojamas sumontavimo aukštis nuo žemės yra 2 - 2,5 m.

Ant tinkamo paviršiaus sumontuokite šviestuvo montavimo plokštelę naudodami pridėtus varžtus. Uždėkite šviestuvą ant montavimo plokštelės ir pritvirtinkite jį apsauginiu varžtu (žr. paveikslėlj A).

Saulès bateriju modulis:

Saulės baterijų modulis paverčia saulės šviesos energiją į elektros energiją. Ši aplinkai nekenkianti saulės energija įkrauna baterijas ir leidžia naudotis sukaupta energija šviestuvu nepriklausomai nuo maitinimo šaltinio vietos. Atminkite, kad saulės baterijos modulį reikia montuoti tokioje vietoje, kur yra tiesioginiai saulės spinduliai. Nemontuokite saulės baterijos tose vietose, kur yra šešėlis, jei įmanoma - visada nukreipkite į pietus. Centrinėje Europoje saulės baterijos elementus rekomenduojame pakreipti 30° kampu. Pakreipti elementai nusivalys nuo lapų, dulkių, sniego esant vėjui ir lietui. Saulės baterijos elementus su pridėtais varžtais montuokite ant tvirto pagrindo. Atitinkamai nustatykite pakreipimo kampa pagal montavimo kronšteiną (žr. paveikslėlius A ir B). Nustatykite saulės kolektorių modulį norima kryptimi.

Eksploatavimo instrukcija SOL 80 ALU IP 44

NUSTATYMAS IR VEIKIMAS

Po sėkmingo sumontavimo, pajunkite saulės baterijos modulio laidą prie šviestuvo. Dabar saulės baterija ikraunamas šviestuvas dabar paruoštas naudoti.

Svarbu:

Prieš pirmą kartą naudojantis šviestuvu, nepamirškite jkrauti švieastuvo bateriju. Jungiklis turi būti išjungimo padėtyje. Baterijos pilnai jkraunamos saulės energija per 3-4 saulėtas dienas.

JUNGIKLIO NUSTATYMAI:

Ant šviestuvo korpuso viršaus rasite pagrindinį jungiklj su dviem įmanomais nustatymais (paveikslėlis C):

ON (IJUNGTA): Padètis, kada jjungta.

Baterijos ikraunamos saulės baterijų moduliu, o šviestuvasįsijungia nuo judesio sensoriaus.

OFF (IŠJUNGTA): Šviestuvas ir judesio detektorius išjungti, baterijos įkrovimas saulės energija veikia.

Padėtis pristatymo metu ir rekomenduojama padėtis, kada nenaudojama ilgesnj laiką.

Jungiklio padėtis greito baterijos įkrovimo metu nejkraudinėjant šviestuvo.

Paveikslélis C

JUDESIO DETEKTORIUS

Tai pasyvus infraraudonuju spinduliu judesio detektoriaus režimas del šviesos radiacijos pokyčiu saugomoje zonoje, kas jjungia/išjungia šviestuvą.

Pagrindinj jungiklj po pirminio jkrovimo nustatykite j ON (JJUNGTA) padėtį.

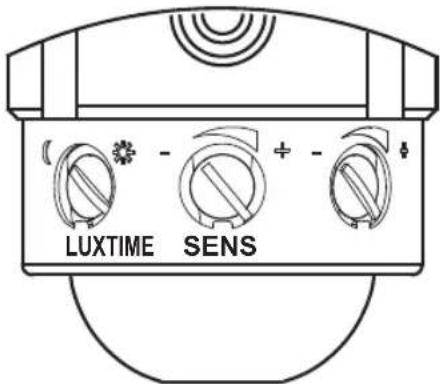

Sukite judesio detektorių, kol turėsite prieigą prie valdymo reguliatorių (žr. (paveikslėlis D).

Paveikslėlis D

100

VALDYMO REGULIATORIAI »TIME / SENS / LUX (LAIKAS / JAUTR / ŠVIES)

1. TIME = Švietimo laikas

Nustatykite šviestuvo jsijungimo (veikimo) laiką po judesio nustatymo laikotarpiu nuo 10 iki 60 sekundžių. Sukite LAIKO valdymo reguliatorių link (+) norėdami pailginti trukmę ir link (−) norėdami trukme sumažinti.

Pastaba: Nustatytas laikas jsijungia po to, kai jsijungia judesio sensorius. Kai vél nustatomas judesys, vél jsijungia šviestuvo švietimo laikas. Raudona indikatoriaus lemputė rodo, kad judesio detektorius nustatė judesį.

2. SENS = jautrumas

Aplinkos temperatūra turi įtakos iudesio detektoriaus jautrumui.

Kuo žemesnė temperatūra, tuo jautresnis judesio sensorius. Naudokite SENS reguliatorių, kad sureguliuotumėte įrangą pagal temperatūros pokyčius. Jautrumas padidinamas ant (+) valdymo reguliatoriaus pusės.

3. LUX = veikimo jautrumas

Jautrumo prietemai nustatymas persijungimui tarp dienos šviesos ir prieblandos. Nustatykite šviestuvo sensoriaus jsijungimo ribą nuo maždaug 2 iki 2000 Lux. Taip sureguliujamas šviestuvo jautrumas aplinkos apšvietimui. Valdymo reguliatoriui esant ( ) padėtyje, judesio detektorius veikia dienos šviesoje ir naktį. Šviestuvas veikia ir dieną ir naktį→veikimas dienos šviesoje. Valdymo reguliatoriui esant ( ) pusmėnulio piktogramos padėtyje, judesio detektorius veiks tik prieblandoje→veikimas prietemoje. Sureguliukite pagal aplinkos ryškuma kontroliniu regulatoriumi.

Nustatykite valdymo reguliatorių toliau (D), jei šviestuvas per jautriai reaguoja i dienos šviesą. Nustatykite valdymo reguliatorių toliau, nei (D), jei šviestuvas nejsijungia prieblandoje ar naktį, nepriklausomai nustatymo į (○). Tokiu atveju judesio detektoriui gali turėti įtakos kiti šviesos šaltiniai, tokie, kaip gatvės apšvietimas.

FUNKCIJOS TESTAS

Nustatykite TIME (laiko) valdymo reguliatorių į minimumą (−) ir LUX reguliatorių į ryškios šviesos padėtį (○). Sukite judesio detektorių atgal, kol rodyklė (ties judesio detektoriaus apačia) nukreipta į detektoriaus zonos centrą. Testuokite lėtai eidami link detektoriaus veikimo zonos. Pasiekite norimą reakcijos laiką ir jautrumą reguliuodami trimis aprašytais valdymo reguliatoriais.

Patikrinkite judesio sensoriaus kryptj, jei šviestuvas nejsijungia taip, kaip norėtumėte, sureguliuokite kontrolinio reguliatoriaus nustatymus, jei reikėtu.

TECHNINĖ PRIEŽIŪRA IR PASTABOS DĖL BATERIJŲ

Integruotos ikraunamos baterijos tarnauja ilgai jas teisingai naudojant, šviestuvas gali būti ikraunamas 800-1000 kartu. Tai laikotarpis iki 2 metu.

Jei šviestuvo patikimumas ir ryškumas mažėja, pirmiausia bandykite padidinti baterijų talpą ikraudami panašiai, kaip per pirminį įkrovimą (žr. aprašymą aukščiau, 3-4 dienu įkrovimas jungikliui esant OFF (išjungimo) padėtyje arba atskiru baterijų įkrovikliu), arba pakeiskite baterijas.

Eksploatavimo instrukcija SOL 80 ALU IP 44

PAKEISKITE BATERIJAS:

Pakeiskite baterijas, jei šviestuvas nejsijungia arba jei išsikrovė baterijos.

Perjunkite pagrindinj jungiklj i OFF (išjungimo) padėtį, atjunkite jungties laidą, atlaisvinkite apsauginį varžtą ir nustumkite nuo šviestuvo montavimo plokštelės.

Atidarykite baterijos gaubtą, išimkite baterijas ir pakeiskite naujomis to paties tipo baterijomis (žr. techninius duomenis). Nesumaišykite baterijų polių jas keisdami naujomis. Atitinkama tvarka sumontuokite šviestuvą. Prieš pirmą naudojimą baterijas įkraukite bent 3-4 valandas per saulės baterijos modulį, kaip nurodyta instrukcijose.

BENDROSIOS ATSARGUMO PRIEMONÉS

1. DC energija gaminama tada, kai saulės spinduliai pasiekia saulės baterijos modulį. Naudokite tik komplektuojamus laidus ir neužtrumpinkite laidų.

2. Naudokite tik komplektuojamą saulės baterijos modulį. Saulės baterijų modulis pritaikytas pagal šviestuvą ir baterijas. Skirtingo saulės baterijų modulio naudojimas gali būti asmeninių susižalojimų arba šviestuvo apgadinimo priežastimi, dėl ko negalios garantija.

3. Sumontuokite laidus saugiai ir tvirtai nesukeldami jokio pavjoaus (pvz. užkliuvimo tikimybės). Nenaudokite saulės baterijų šviestuvo su apgadintu arba sugedusiu laidu.

VALYMAS

Užtikrinkite, kad ant judesio sensoriaus nebūtų dulkių ir purvo; reguliariai jį valykite drėgnu skudurėliu. Nenaudokite jokių chemikalų ar stiprių valymo priemonių prietaiso valymui. Užtikrinkite, kad nuo saulės baterijų modulio būtų visada nuvalytas purvas ir dulkės. Nešvari saulės baterija nejkraus pritaiso baterijų. Dėl to saulės baterijos elementai gali greičiau susidėvėti ir sugesti prietaisas.

LAIKYMAS

Laikykitės šių rekomendacijų, kad išvengtumėte baterijų apgadinimo padėdami laikyti saulės baterijų šviestuvą ilgesniam laikui be tiesioginių saulės spindulių:

1. Išjunkite šviestuvą (jungiklj perjunkite j išjungimo, t.y. OFF padėtį).

2. Laikykite šviestuvą su pajungtomis saulės baterijomis vietoje, kur yra mažiausiai netiesioginės šviesos šaltinių. Taip apsaugosite baterijas nuo išsieikvojimo.

3. Ilgesnio šviestuvų saugojimo laikotarpio metu (pavyzdžiui žiemą) daugiau nei 4 mėnesius, užtikrinkite reguliarų baterijų įkrovimą. Palikite šviestuvą su pajungtu saulės baterijų modulių kelioms dienoms (3-4) tiesioginiuose saulės spinduliuose arba išimkite baterijas ir jas įkraukite baterijų įkrovikliu.

D.U.K. / GEDIMU DIAGNOSTIKA:

1. Problema: Šviestuvas nejsijungia nepaisant judesio detektoriaus pasiekties zonoje.

Sprendimas: Patikrinkite, ar:

• šviestuvas ijungtas (t.y. jungiklis yra ON padėtyje);
• ar ryškumas nenustatytas per tamsiai. Nustatykite LUX valdymo reguliatorių link (●);
• judesio detektorius nukreiptas nustatyti judesj. Patikrinkite, ar rodyklé po judesio detektoriumi rodo link detektoriaus veikimo zonos;
• saulės baterijų modulis turi būti nukreiptas taip, kad gautų kiek įmanoma daugiau saulės spindulių baterijoms įkrauti saulės energija;

• baterijos neišsikrovusios. Kraukite išsikrovusias baterijas bent 3-4 saulėtas dienas (jungiklis OFF padėtyje.

• Problema: Šviestuvas jsijungia ir dienos šviesoje.

Sprendimas: Judesio detektorius per jautriai nustatytas. Patikrinkite nustatymus.

Pakeiskite LUX valdymo reguliatoriaus nustatymus link D). Šviestuvą reikia nustatyti taip, kad jis veiktų tik prieblandoje ir naktį.

1. Problema: Šviestuvas mirksi greitai.

Sprendimas: Baigia išsikrauti baterijos. Nustatykite jungiklj j OFF padėtį ir įkraukite baterijas bent 3-4 dienas tiesioginiuose saulės spinduliuose. Tada nustatykite jungiklj j ON padėtį.

1. Problema: Šviesumas mažesnis, nei jprasta.

Sprendimas: Baigia išsikrauti baterijos. Nustatykite jungiklj j OFF padėtį ir įkraukite baterijas bent 3-4 dienas tiesioginiuose saulės spinduliuose. Tada nustatykite jungiklj j ON padėtį.

TECHNINIAI DUOMENYS

Šviesos šaltinis: 8 didelės galios šviesos diodai (8 x 0.5 W)

Šviesos ryškumas apie 350 lm

Švietimo laikas: Iki 110 minučių su pilnai įkrautomis baterijomis

Saulės baterijų modulis: P= 2 W

$$ U _ {p m} = 1 0 \mathrm{V} $$

$$ I _ {n m} = 1 4 0 \pm 1 0 \mathrm{mA} $$

$$ \text { Matmenys: } 2 1 0 \times 1 6 0 \times 1 6 \mathrm{mm} $$

Judesio detektorius: Tipas: PIR

Detektoriaus veikimo kampas: 130° horizontaliai

Diapazonas: maks. 10 m esant 25 °C aplinkos

temperatūrai

ir 2 - 2,5 m sumontavimo aukščiui

Šviestuvo švietimo laikas nuo 10 ±5 s iki 60 ±10 s

Veikimo riba nuolatos reguliuojama tarp dienos šviesos ir nakties

(apie 2-2000 lx)

Jungties laidas: 5 m (saulės baterijų modulis – šviestuvas; 4,75 m + 0,25 m)

Baterijos: 3 x NiMH / AA / 1.2 V / 2200 mAh

Apsauga jkrovimo metu: Apsauga nuo per didelio jkrovimo ir išsikrovimo

Apsaugos klasè: IP44

Aplinkos temperatūra: -5 °C iki +45 °C

Svoris: apie 1,3 kg

IŠMETIMAS

Atitarnavusj prietaisą išmeskite tik aplinkai nekenksmingu būdu kaip elektronines atliekas. Neišmeskite atitarnavusių elektros prietaisų kartu su buitinėmis atliekomis.

Pagal Europos Sajungos direktyvą 2002 / 96 / EB dėl atitarnavusių elektros ir elektronikos prietaisų ir šios direktyvos įgyvendinimą nacionaliniuose teisės aktuose, elektros prietaisai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Dėl surinkimo taškų vietų elektronikos ir elektros prietaisų atliekoms, teiraukitės savo savivaldybėje.

Žala aplinkai dėl neteisingai išmetamų baterijų!

Baterijos ir ikraunamos baterijos nepriskiriamos buitinėms atliekoms. Jose gali būti toksiškų sunkiųjų metalų ir jos turi būti išmetamos kaip pavojingos atliekos. Atitarnavusias baterijas išmeskite į specialias surinkimo vietas.
