Produkttyp	Solcells-LED-projektor
Märke	Brennenstuhl
Modell	SOL 80 ALU IP 44
Skyddsklass	IP44
Strömförsörjning	Solpanel 2W, 3 NiMH AA-batterier 1,2V 2200mAh ingår
Ljuskälla	8 lysdioder (8 x 0,5W)
Ljusflöde	Ca 350 lumen
Belysningstid	Upp till 110 minuter med fulladdade batterier
Detektortyp	Passiv infrarödsensor (PIR)
Detektionsvinkel	130° horisontell
Detektionsräckvidd	Max. 10 m (vid 25°C, installationshöjd 2-2,5 m)
Tillgängliga inställningar	LUX (dag/natt-tröskel), TIME (tändningstid 10-60 s), SENS (känslighet)
Anslutningskabel	5 m (solpanel till lampa)
Solpanelens dimensioner	210 x 160 x 16 mm
Totalvikt	Ca 1,3 kg
Driftstemperatur	-5°C till +45°C
Material	Aluminium (hölje)
Installation	Väggmontering, rekommenderad höjd 2-2,5 m för detektorn
Solpanelens orientering	Söder, lutning ca 30° i Centraleuropa
Underhåll	Rengör solpanelen och detektorn regelbundet med en fuktig trasa
Garanti	Se bruksanvisningen

Vanliga frågor - SOL 80 ALU IP 44 BRENNENSTUHL

Hur laddar man batteriet före första användning?

Placera solpanelen i fullt solljus och sätt lampans strömbrytare på AV under 3-4 soliga dagar. Du kan också ta ut batterierna och ladda dem med en lämplig NiMH-laddare (AA 1,2V 2200mAh).

Varför tänds inte lampan på natten trots rörelsedetektion?

Kontrollera att strömbrytaren är på PÅ. Se till att LUX-inställningen inte är för känslig för dagsljus (vrid ratten mot månikonen). Kontrollera också att batterierna är tillräckligt laddade och att detektorn är riktad mot önskat område.

Vad gör man om lampan blinkar snabbt?

Batterierna är troligen urladdade. Sätt strömbrytaren på AV och ladda fullständigt via solpanelen (3-4 dagar i fullt solljus). Sätt sedan på PÅ igen.

Hur ställer man in belysningstiden efter detektion?

Använd TIME-ratten på rörelsedetektorn. Vrid mot (+) för att öka tiden (upp till 60 s) eller mot (-) för att minska den (10 s). Varje ny rörelse startar om aktiveringstiden.

Kan man använda lampan i fullt dagsljus?

Ja, ställ LUX-ratten på den ljusaste positionen (solikonen/◦). Lampan reagerar på rörelser även i fullt dagsljus. För skymningsdrift, vrid mot månikonen.

Hur byter man batterier?

Sätt strömbrytaren på AV, koppla ur kabeln, ta bort säkerhetsskruven och skjut lampan ur dess hållare. Öppna batterifacket, byt ut mot 3 NiMH AA 1,2V 2200mAh-batterier med rätt polaritet. Ladda 3-4 dagar före användning.

Vad gör man om lampan tänds i fullt dagsljus när man vill ha nattdrift?

Ljusstyrketröskeln LUX är för känslig. Vrid LUX-ratten mot månikonen (skymning) eller längre för att minska känsligheten för dagsljus.

Vilken räckvidd och vinkel har rörelsedetektorn?

PIR-detektorn har en maximal räckvidd på 10 m och en horisontell detektionsvinkel på 130° vid 25°C. Rekommenderad installationshöjd är 2-2,5 m.

Hur rengör man solcellsprojektorn?

Rengör solpanelen och rörelsedetektorn regelbundet med en mjuk fuktig trasa. Använd inte starka eller slipande rengöringsmedel. En ren panel ger bättre laddning.

Vad gör man vid långvarig förvaring (t.ex. vinter)?

Sätt strömbrytaren på AV och förvara apparaten på en plats där solpanelen får minimalt med indirekt ljus. Ladda batterierna var 4:e månad genom att exponera panelen för solen i 3-4 dagar, eller ta ut och ladda batterierna med en lämplig laddare.

BRUKSANVISNING SOL 80 ALU IP 44 BRENNENSTUHL

Tack för att du valde den här produkten.

Gör dig bekant med produkten innan du installerar den och börjar använda den.

Läs noga igenom både instruktionshandboken och säkerhetsföreskrifterna.

Använd endast produkten för avsett bruk inom angivna områden.

Spara handboken och överlämna den tillsammans med produkten.

1

KOMPONENTLISTA

Solcellsenhet

1. Solcellsmodul

2. Monteringsplatta

3. Monteringsskruvar till solcellsmodul (4x)

4. Inkopplingskabel

3

2

4

6

ON OFF

LED-lampa

1. LED-enhet 5

2. ON/OFF-strömbrytare

3. Batterifack

4. Monteringsplatta för huvudenhet

5. Monteringsskruvar för huvudenhet (2x)

6. Säkerhetsskruv 11 10

7. Rörelsedetektor

8. Kontrollvred för känslighetsreaktion (LUX)

9. kontrollvred för känslighet (SENS)

10. Kontrollvred för hur länge lampan ska vara tänd (TIME)

8

LUX TIME SENS

12 13 14

Viktig information före drift:

Innan den första användningen ska de integrerade laddningsbara batterierna laddas.

Följ följande steg:

Ladda med solenergi via solcellsmodulen

Anslut solcellsmodulens kabel till LED-lampan. Lampans knapp måste stå i OFF-läge.

Nedan finner du exakt information om inställningar för strömbrytaren. Placera solcellsmodulen på en plats där den är så länge som möjligt i direkt solljus. Studera instruktionerna för den bästa placeringen i nästa stycke.

Beroende på tid på året, väder och solcellsmodulens position kan det ta flera dagar innan laddningen är klar och lampan kan användas. Som riktvärde kan man utgå från tre till fyra dagars laddning vid full solstrålning.

Alternativ laddning med extern laddare

Produkten kan laddas med lämplig laddare (ingår ej) före första användningen. Ta ur batterierna från lampan och ladda direkt i batteriladdaren. Kontroller laddarens specifikation. Laddaren måste vara kompatibel för laddning av NiMH-batterie (AA/1.2 V / 2200 mAh).

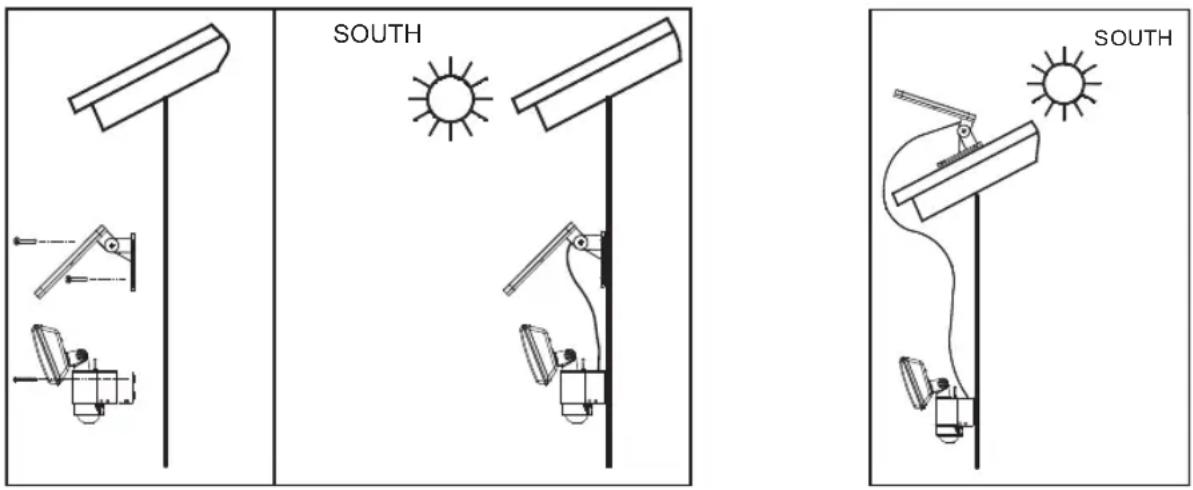

INSTALLATIONSINSTRUKTIONER FÖR SOLCELLSMODUL OCH LAMPA

Figur A (Söder) Figur B (Söder)

LED-lampa

Lampan består av lamparmatur med 8 högpresterande lysdioder, lampinfattning med batterifack och roterande rörelsedetektor. Tänk på rörelsedetektorns detektionsområde vid val av placering. Rörelsedetektorn har en räckvidd på 10 m i en vinkel på 130° horisontellt vid en omgivande temperatur på 25 ° C. Rekommenderad installationshöjd över marknivå är 2-2,5 m. Installera lampans monteringsplatta med de medföljande skruvarna på lämplig plats. Placera lampan på monteringsplattan och sätt fast den med säkerhetsskruven (se figur A).

Solcellsmodul

Solcellsmodulen omvandlar strålningsenergin i solljuset till elektrisk energi. Denna miljövänliga solenergi laddar batterierna och gör att lampan kan användas oberoende av ström från huvudledningen. Kom ihåg att solcellsmodulen ska placeras i direkt solljus för att solcellen ska fungera optimalt. Placera inte modulen i skuggan och rikta den söderut om det är möjligt. I Centraleuropa rekommenderas en lutningsvinkel på ca 30°. Lutningen gör till en viss del att modulen självrengörs från löv och smuts av vind och regn. Installera solcellsmodulen med de medföljande monteringsskruvarna på en hård yta. Ställ in lutningsvinkeln i enlighet med monteringsfästet (se figurerna A och B). Justera solcellsmodulen till önskad riktning.

IGÅNGSÄTTNING OCH DRIFT

Efter lyckad installation ansluts solcellsmodulens kabel till lampan.

Nu är den solcellsdrivna Led-lampan klar att användas.

Viktigt:

Kom ihåg att ladda batterierna före första användningen av lampan. Strömbrytare måste stå i OFF-läge. Laddning med solcellsmodulen tar ca 3-4 soliga dagar.

Bruksanvisning SOL 80 ALU IP 44

STRÖMBRYTARENS INSTÄLLNINGAR

Ovanpå lampans infattning finns huvudströmbytaren med två möjliga inställningar (figur C):

ON: Läge när den är påslagen.

Batterierna laddas via solcellsmodulen och lampan aktiveras via rörelsedetektorn.

OFF: Lampan och rörelsedetektorn är avstängda, solcellsmodulen laddar fortfarande batterierna.

Position vid leverans och rekommenderad position under längre perioder då den inte används.

Strömbrytarens position under snabb batteriladdning utan funktionsduglig lampa.

Figur C

RÖRELSEDETEKTOR

Detta är en passiv sensor som känner av infrarött ljus och på så vis märker rörelser orsakade av värmestrålningsförändringar inom det skyddade området, vilket tänder/släcker lampan.

Ställ huvudströmbrytaren i ON-läge efter laddning.

Vrid rörelsedetektorn tills du när kontrollvreden (se figur D).

Figur D

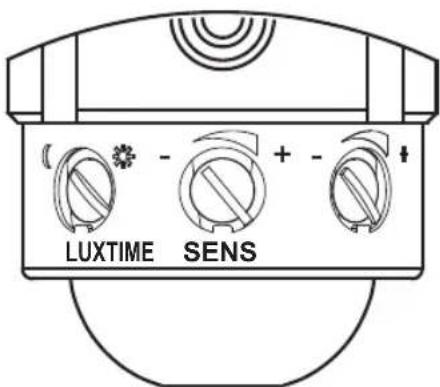

KONTROLLVRED TIME / SENS / LUX

1. TIME = hur länge lampan ska vara tänd

Ställ in lampans På tid efter rörelsedetektering inom detekteringsområdet mellan 10 och 60 sekunder. Vrid kontrollvredet för TIME mot (+) för att öka På tid och mot (-) för att minska På tid.

Obs! Inställningen av På tid startar när rörelsedetektorn utlöses. Efter att ytterligare rörelse detekteras när lampan är aktiverad, startar På tid igen. En röd indikatorlampa i rörelsedetektorn visar att rörelse detekterats.

2. SENS = känslighet

Den omgivande temperaturen påverkar rörelsedetektorns känslighet.

Ju lägre omgivande temperatur desto känsligare blir rörelsedetektorn. Använd kontrollvredet för SENS för justering alltefter skiftande temperatur. Känsligheten ökas med (+) på kontrollvredets sida.

3. LUX = känslighetsreaktion

Inställning av skymningsljus för att åtskilja drift i dagsljus och skymning. Ställ in önskad reaktionströskel för lampan kontinuerligt mellan ca 2 och 2000 Lux. Detta justerar lampans känslighetsreaktion på omgivande ljuststyrka. Med kontrollvredet i läget (€) reagerar rörelsedetektorn i dagsljus och på natten. Lampan är aktiverad under natt och dag → dagsljusdrift. Med kontrollvredet i läge (€) reagerar rörelsedetektorn endast i skymningsljus → skymningsljusdrift Justera utifrån omgivande ljuststyrka med kontrollvredet. Vrid kontrollvredet längre åt (€) om lampan reagerar alltför känsligt i dagsljus.

Vrid kontrollvredet längre åt Ⓕ) om lampan inte tänds i skymningsljus eller under natten fast den är inställd på (○). Eventuellt störs rörelsedetektorn av andra ljuskällor som t.ex. gatlampor.

FUNKTIONSTEST

Ställ in kontrollvredet för TIME på lägsta nivå (-) och kontrollvredet för LUX på ljust läge (○). Vrid tillbaks rörelsedetektorn tills pilen (på rörelsedetektorns nedre del) pekar mot mitten av detekteringsområdet. Testa genom att långsamt gå genom detekteringsområdet. För att få önskad reaktionstid och känslighet ställer du in de här beskrivna tre kontrollvreden.

Kontrollera rörelsedetektorns riktning om lampan inte reagerar som önskat och justera kontrollvredens inställningarna vid behov.

UNDERHÅLL AV OCH ANMÄRKNINGAR OM BATTERIER

De integrerade laddningsbara batterierna varar, med ordentlig och korrekt användning av lampan, i 800-1000 laddningscykler. Det motsvarar upp till 2 år. Om lampans funktionsduglighet och ljusstyrka minskar, försök då först att få bättre batterikapacitet genom att göra en liknande laddning som vid första laddningstillfället (se beskrivning ovan, 3-4 dagars laddning med strömbrytaren i läge OFF eller med separat batteriladdare) eller byt batterier.

BYTE AV BATTERIER

Byt batterierna om lampan inte tänds eller batterierna är slut.

Ställ in huvudströmbrytaren på OFF, dra ur kabeln, lossa säkerhetsskruven och ta ned lampan från monteringsplattan.

Öppna batterifacket, ta ur batterierna och byt ut dem mot samma sort (se teknisk data). Tänk på att sätta i batterierna rätt med tanke på polariteten. Sätt åter ihop lampan. Ladda de nya batterierna före första användningen i åtminstone 3-4 dagar via solcellsmodulen enligt instruktioner.

Bruksanvisning SOL 80 ALU IP 44

ALLMÄNNA SÄKERHETSÅTGÄRDER

1. DC-ström alstras så fort solcellsmodulen träffas av ljus. Använd endast medföljande kablar. Korta dem inte.

2. Använd endast medföljande solcellsmodul. Solcellsmodulen är anpassad till lampan och batterierna. Användning av en annan solcellsmodul kan orsaka personskada eller skada på lampan och gör försäkringen ogiltig.

3. Installera kabeln på ett säkert sätt så att den inte kan orsaka skada (t.ex. att man snubblar på den). Använd inte solcellslampan tillsammans med en defekt eller skadad kabel.

RENGÖRING

Se till att det inte ligger smuts och skräp på rörelsedetektorn. Torka av den regelbundet med en fuktig trasa. Använd inte kemikalier eller starka rengöringsmedel för att rengöra produkten. Kontrollera att det aldrig ligger skräp och smuts på solcellsmodulen. En smutsig solcell kan inte ladda batterierna ordentligt. Det kan orsaka att batterierna blir gamla i förtid och att produkten inte fungerar som den ska.

FÖRVARING

Följ följande steg för att undvika skador på batterierna när lampan under en längre tid förvaras utom direkt solljus.

1. Stäng av strömbrytaren (strömbrytaren i OFF-läge).

2. Förvara, om möjligt, lampan med ansluten solcellsmodul på en plats där solcellsmodulen åtminstone utsätts för indirekt ljus. På så vis undviker du att batterierna laddas ur helt.

3. Under en lång förvaringsperiod av lampan (t.ex. under vintern) på mer än 4 månader ska batterierna laddas regelbundet. Placera lampan med ansluten solcellsmodul under flera dagar (3-4) i direkt solljus eller ta ur batterierna och ladda dem regelbundet med lämplig batteriladdare.

FAQ / FELSÖKNING:

1. Problem Lampan tänds inte om det är rörelse i detektionsområdet.

Lösning: Kontrollera att :

• lampan är påslagen ( strömbrytaren står på ON);
• ljusstyrkan inte är inställd på för låg styrka. Vrid kontrollvredet för LUX mer mot;
• rörelsedetektorn är inställd för att detektera rörelse. Kontrollera att pilen under rörelsedetektorn pekar mot detektionsområdet
• solcellsmodulen är i ett sådant läge att den under dagen träffas av så mycket solljus som möjligt så att batterierna kan laddas med solenerg

• batterierna inte är slut. Ladda urladdade batterier i åtminstone3-4 soliga dagar (strömbrytaren i OFF-läge).

• Problem Lampan tänds redan i dagsljus.

Lösning: Rörelsedetektorn har alltför hög känslighet inställd. Kontrollera inställningarna. Vrid kontrollvredet för LUX mot 0). Lampan ska endast vara aktiverad i skymningen och under nattetid.

1. Problem Lampan blinkar.

Lösning: Batterierna är slut. Ställ strömbrytaren i OFF-läge och ladda batterierna i åtminstone 3-4 dagar i direkt solljus. Ändra sedan strömbrytaren till ON-läge.

1. Problem: Ljusstyrkan är svagare än vanligt.

Lösning: Batterierna är slut. Ställ strömbrytaren i OFF-läge och ladda batterierna i åtminstone 3-4 dagar i direkt solljus. Ändra sedan strömbrytaren till ON-läge.

TEKNISK DATA

Belysningsmedel: 8 högpresterande lysdioder (8 x 0.5 W)

Ljusflöde ca 350 lm

Lysperiod: Upp till 110 minuter med fullt laddade batterier.

Solcellsmodul: P=2W

$$ U _ {p m} = 1 0 V ^ {p} $$

$$ I _ {p m} = 1 4 0 \pm 1 0 \mathrm{mA} $$

Mått: 210 x 160 x 16 mm

Rörelsedetektor: Sort PIR

Räckvidd: max. 10 m vid 25 °C för omgivande

temperatur

och en installationshöjd på 2-2,5 m

Hur länge lampan ska vara tänd kan ställas in på

10 ± 5 s till 60 ±10 s

Reaktionströskeln kan justeras kontinuerligt mellan

dagsljus och natt (ca 2-2-2000 lx)

Inkopplingskabel: 5 m (solcellsmodul - lampa; 4,75 m + 0,25 m)

Laddningsskydd: Skydd mot överladdning och urladdning.

Skyddsklass: IP44

Omgivande temperatur: -5 °C till +45 °C

Vikt: ca 1.3 kg

KASSERING

Kassera elektriska och elektroniska apparater på ett miljövänligt vis. Kasta inte elektriska apparater i hushållsavfallet. Enligt EU-direktiv 2002/96/EG om avfall som

utgörs av eller innehåller elektriska eller elektroniska produkter och nationellt genomförande, måste elektriska produkter samlas in för sig och återvinnas på ett miljövänligt vis. Fråga din kommun om var du kan lämna avfall som utgörs av eller innehåller elektriska eller elektroniska produkter.

Miljöskador orsakade av felaktigt kasserade batterier!

Batterier och laddningsbara batterier hör inte hemma i hushållsavfallet.

De kan innehålla giftiga tungmetaller och måste sorteras som farligt avfall.

'Lämna batterier som är slut på en kommunal återvinningsstation.
