Produkta veids	LED saules prožektors
Zīmols	Brennenstuhl
Modelis	SOL 80 ALU IP 44
Aizsardzības indekss	IP44
Barošana	Saules panelis 2W, 3 NiMH AA 1,2V 2200mAh baterijas iekļautas
Gaismas avots	8 LED (8 x 0,5W)
Gaismas plūsma	Apmēram 350 lūmeni
Apgaismojuma ilgums	Līdz 110 minūtēm ar pilnībā uzlādētām baterijām
Detektora veids	Pasīvais infrasarkanais sensors (PIR)
Noteikšanas leņķis	130° horizontāli
Noteikšanas diapazons	Maks. 10 m (pie 25°C, uzstādīšanas augstums 2-2,5 m)
Pieejamie iestatījumi	LUX (dienas/nakts slieksnis), TIME (iedegšanas laiks 10-60 s), SENS (jutīgums)
Savienojuma kabelis	5 m (no saules paneļa līdz spuldzei)
Saules paneļa izmēri	210 x 160 x 16 mm
Kopējais svars	Apmēram 1,3 kg
Darba temperatūra	-5°C līdz +45°C
Materiāls	Alumīnijs (korpus)
Uzstādīšana	Sienas montāža, ieteicamais augstums 2-2,5 m detektoram
Saules paneļa orientācija	Dienvidi, slīpums apmēram 30° Centrāleiropā
Apkope	Regulāri tīrīt saules paneli un detektoru ar mitru drānu
Garantija	Skatīt lietošanas instrukciju

Bieži uzdotie jautājumi - SOL 80 ALU IP 44 BRENNENSTUHL

Kā uzlādēt akumulatoru pirms pirmās lietošanas?

Novietojiet saules paneli tiešos saules staros un iestatiet spuldzes slēdzi uz OFF uz 3-4 saulainām dienām. Varat arī izņemt baterijas un uzlādēt tās ar piemērotu NiMH lādētāju (AA 1,2V 2200mAh).

Kāpēc lampa neiedegas naktī, neskatoties uz kustības noteikšanu?

Pārbaudiet, vai slēdzis ir uz ON. Pārliecinieties, ka LUX iestatījums nav pārāk jutīgs pret dienas gaismu (pagrieziet pogu uz mēness ikonu). Pārbaudiet arī, vai baterijas ir pietiekami uzlādētas un vai detektors ir vērsts uz vēlamo zonu.

Ko darīt, ja lampa ātri mirgo?

Baterijas, iespējams, ir izlādējušās. Iestatiet slēdzi uz OFF un pilnībā uzlādējiet caur saules paneli (3-4 dienas tiešos saules staros). Pēc tam atkal iestatiet uz ON.

Kā iestatīt apgaismojuma ilgumu pēc noteikšanas?

Izmantojiet TIME pogu uz kustības detektora. Pagrieziet uz (+), lai palielinātu ilgumu (līdz 60 s), vai uz (-), lai samazinātu (10 s). Katra jauna kustība atjauno ieslēgšanās laiku.

Vai lampu var izmantot dienas gaismā?

Jā, iestatiet LUX pogu uz visgaišāko pozīciju (saules ikona/◦). Lampa reaģēs uz kustībām arī dienas gaismā. Krēslas darbībai pagrieziet uz mēness ikonu.

Kā nomainīt baterijas?

Iestatiet slēdzi uz OFF, atvienojiet kabeli, noņemiet drošības skrūvi un izbīdiet spuldzi no turētāja. Atveriet bateriju nodalījumu, nomainiet ar 3 NiMH AA 1,2V 2200 mAh baterijām, ievērojot polaritāti. Pirms lietošanas uzlādējiet 3-4 dienas.

Ko darīt, ja lampa iedegas dienas laikā, bet es vēlos nakts darbību?

LUX spilgtuma slieksnis ir pārāk jutīgs. Pagrieziet LUX pogu uz mēness ikonu (krēsla) vai tālāk, lai samazinātu jutību pret dienas gaismu.

Kāds ir kustības detektora diapazons un leņķis?

PIR detektoram ir maksimālais diapazons 10 m un horizontālais noteikšanas leņķis 130° pie 25°C. Ieteicamais uzstādīšanas augstums ir 2-2,5 m.

Kā tīrīt saules prožektoru?

Regulāri tīriet saules paneli un kustības detektoru ar mīkstu mitru drānu. Neizmantojiet agresīvus vai abrazīvus tīrīšanas līdzekļus. Tīrs panelis nodrošina labāku uzlādi.

Ko darīt ilgstošas uzglabāšanas gadījumā (piem., ziemā)?

Iestatiet slēdzi uz OFF un uzglabājiet ierīci vietā, kur saules panelis saņem minimālu netiešu gaismu. Uzlādējiet baterijas ik pēc 4 mēnešiem, pakļaujot paneli saulei 3-4 dienas, vai izņemiet un uzlādējiet baterijas ar piemērotu lādētāju.

LIETOŠANAS INSTRUKCIJA SOL 80 ALU IP 44 BRENNENSTUHL

Pateicamies, ka izvēlējāties šo izstrādājumu!

Pirms uzstādīšanas un pirmās izmantošanas reizes iepazīstieties ar izstrādājumu. Rūpīgi izlasiet šo lietošanas instrukciju un informāciju par drošības pasākumiem. Izmantojiet ierīci tikai atbilstoši tās paredzētajam nolūkam un noteiktajās vietās. Uzglabājiet lietošanas rokasgrāmatu drošā vietā un nododiet kopā ar izstrādājumu.

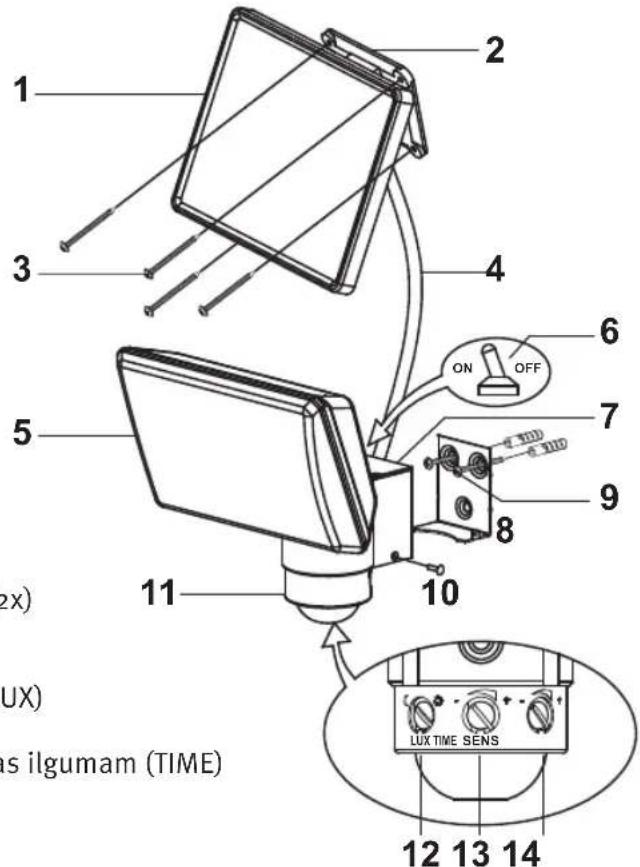

DETALU SARAKSTS

Saules gaismas bloks

1. Saules gaismas modulis
2. Montāžas plāksne
3. Saules gaismas moduļa montāžas skrūves (4x)
4. Savienošanas kabelis

Gaismas diožu lampa

1. Gaismas diožu bloks
2. IESL./IZSL. slēdzis
3. Akumulatora nodalijums
4. Montāžas plāksne galvenajam blokam
5. Montāžas skrūves galvenajam blokam (2x)
6. Drošības skrūve
7. Kustību detektors
8. Regulatora poga reakcijas jutīgumam (LUX)

9. Regulatora poga jutīgumam (SENS)

10. Regulatora poga apgaismojuma darbības ilgumam (TIME)

Svarīga informācija pirms ekspluatācijas:

pirms pirmās lietošanas reizes uzlādējiet iebūvētos akumulatorus. Izpildiet šādas darbības.

Veiciet uzlādi, izmantojot saules energijas moduli:

Savienojiet saules energijas moduła kabeli ar gaismas diožu lampu. Lampas slēdzim jābūt pozīcijā IZSL. Atrodiet precīzu informāciju par zemāk esošo slēdžu iestatījumiem. Novietojiet saules gaismas moduli vietā, kur tas atrodas maksimāli ilgu laiku tiešā saules gaismā. levērojiet instrukcijas nākamajā sadaļā, lai noskaidrotu vislabāko novietojumu. Atkarībā no gadalaika, laika apstākliem un saules energijas moduła pozīcijas uzlāde var aizņemt līdz pat vairākām dienām, līdz lampa ir sagatavota lietošanai. Orientējoši var uzskatīt, ka saulainā laikā uzlāde ilgst 3 – 4 dienas

Kā alternatīvu var izmantot ārēju lādētāju

lerīci var pirms lietošanas pirmās reizes uzlādēt ar piemērotu lādētāju (komplektācijā nav iekļauts). Izņemiet akumulatorus no lampas un uzlādējiet, ievietojot tos akumulatoru lādētājā. Pārbaudiet lādētāja specifikācijas. Lādētājam jābūt saderīgam NiMH akumulatoru (AA/1,2 V/2200 mAh) lādēšanai.

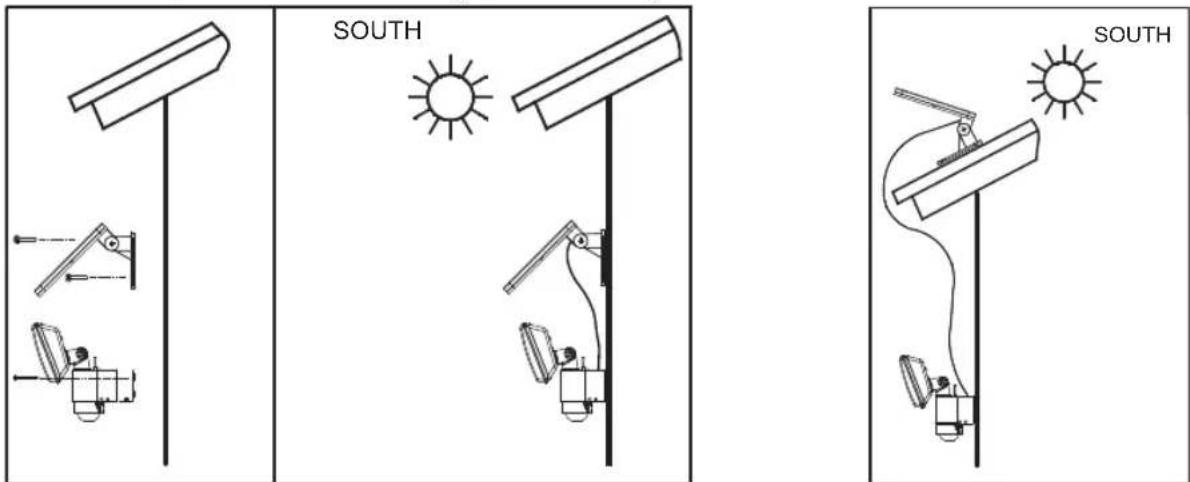

INSTRUKCIJAS SAULES ENERGIJAS MODULA UN LAMPAS UZSTĀDĪŠANAI

A attēls (dienvidi) B attēls (dienvidi)

Gaismas diožu lampa

Lampa sastāv no 8 vienkopus uzstādītām gaismas diodēm, gaismas kermana korpusa ar akumulatoru nodalījumu un pagriežamu kustību detektoru. Izveloties uzstādīšanas vietu, ievērojiet kustību detektora kustību noteikšanas zonu. Kustību detektoram darbības diapa-zons ir 10 m 130° grādu leŋkī horizontālā virzienā pie apkārtējās vides temperatūras 25 °C. leteicamais uzstādīšanas augstums no zemes virsmas ir no 2 līdz 2,5 m.

Nostipriniet ar komplektācijā iekļautajām skrūvēm lampas montāžas plāksni uz piemērotas virsmas.

Novietojiet lampu uz montāžas plāksnes un pieskrūvējiet ar drošības skrūvi (skat. A attēlu).

Saules gaismas modulis

Saules gaismas modulis pārveido saules gaismas starojuma energiju elektriskajā energijā. Šādā veidā videi draudzīga saules energija uzlādē akumulatorus un ħauj izmantot šo lampu neatkarīgi no elektrotīkla strāvas padeves. Lūdzu, atcerieties par saules energijas moduļa uzstādīšanas vietu, vislabākajam rezultātam tai jābūt tiešā saules gaismā. Nenovietojiet moduli ēnā un, ja tas ir iespējams, pavērsiet to pret dienvidiem. Centrāleiropā ieteicamais moduļa sasvēruma leņķis ir apmēram 30°. Šādi tiek nodrošināta paštattīrīšanās no lapām, putekļiem un sniega ar vēju un lietu. Uzstādiet saules energijas moduli uz līdzenas virsmas, izmantojot komplektācijā iekļautās skrūves. Iestatiet atbilstošu sasvēruma leņķi, izmantojot montāžas kronšteinu (skat. A un B attēlus). Noregulējiet saules gaismas moduli vēlamajā virzienā.

Lietošanas instrukcija SOL 80 ALU IP 44

UZSTĀDĪŠANA UN EKSPLUATĀCIJA

Pēc veiksmīgas instalācijas savienojiet saules gaismas moduļa kabeli ar lampu. Tagad saules gaismas diožu lampa ir gatava izmantošanai.

Svarīgi!

Atcerieties, ka akumulatori pirms lampas pirmās lietošanas reizes ir jāuzlādē. Slēdzim jāatrodas pozīcijā IZSL. Uzlāde ar saules energijas moduli notiek apmēram 3-4 saulainas dienas.

SLĘDŻA IESTATĪJUMI

Lampas korpusa virspusē atrodams slēdzis ar diviem iespējamiem iestatījumiem (C attēls). IESLĒGTS: stāvoklis, kad gaismas Ķermenis ir ieslēgts. Akumulatori uzlādējas no saules energijas moduļa, lampa tiek ieslēgta ar kustību detektoru.

IZSLËGTS: Lampa un kustību detektors ir izslēgti, akumulatoru uzlāde no saules energijas moduļa joprojām darbojas. Šī pozīcija ir iestatīta piegādes laikā, kā arī to ieteicams ieslēgt, ja ierīce ilgstoši netiek izmantota. Ieslēdziet šo pozīciju ātrās uzlādes laikā, kad nedarbojas lampa.

C attēls.

KUSTIBU DETEKTORS

Šis ir pasīvais infrasarkanais sensors, kustības noteikšanai pēc siltuma starojuma izmainām aizsargātajā zonā, tas iesl./izsl. lampu. Pēc sākotnējās uzlādēšanas iestatiet slēdzi pozīcijā IESL. Pagrieziet kustību detektoru līdz varat pieklūt regulēšanas pogām (skat. D attēls).

D attêls.

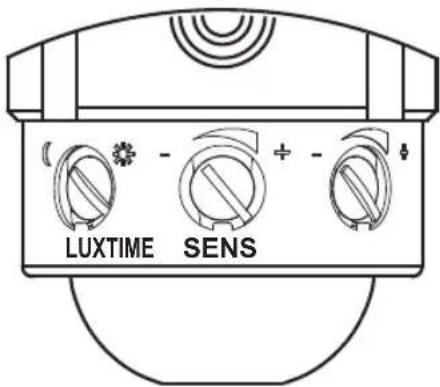

REGULĒŠANAS POGAS TIME / SENS / LUX

1. TIME = apgaismojuma darbības ilgums

lestatiet lampu darbības laiku pēc kustību noteikšanas detektora darbības zonā no 10 līdz 60 sekundēm. Pagrieziet regulatora pogu TIME virzienā (+), lai palielinātu darbības laiku un (−), lai samazinātu darbības laiku.

Piezīme. lerīces darbības laiks sāk skaitīts no brīža, kad iedarbojas kustību detektors.

Ja kustības tiek noteiktas atkārtoti laikā, kad lampa ir ieslēgta, darbības laiks tiek iestatīts no jauna. Sarkans gaismas indikators kustību detektorā signalizē par kustību noteikšanu.

2. SENS = jutīgums

Apkārtējās vides temperatūra ietekmē kustību detektora jutīgumu.

Jo zemāka ir apkārtējās vides temperatūra, jo jutīgāks ir kustību detektors. Izmantojiet regulatora pogu SENS, lai pielāgotu ierīci temperatūras izmainām. Jutīgums palielinās, ja regulatora poga tiek pagriezta simbola (+) virzienā.

3. LUX = reakcijas jutīgums

Krēslas iestatījums, lai pielāgotu ierīces darbību dienasgaismai un krēslas laikam. Iestatiet lampu vēlamo reakcijas slieksni pakāpeniski no apmēram 2 līdz 2000 lux. Šādi tiek pielāgots lampu reakcijas jutīgums apkārtējās gaismas spilgtumam. Ja regulatora poga atrodas pozīcijā (○), kustību detektors reağē gan dienasgaismā, gan naktī. Lampa ir iespējota gan naktī, gan dienā → darbība dienasgaismā. Ja regulatora poga atrodas pozīcijā (D), kustību detektors reağē tikai krēslā → darbība krēslā. Pielāgojiet regulatora pogu atbilstoši apkārtējās gaismas spilgtumam.

lestatiet regulatora pogu tālāk līdz pozīcijai (D), ja lampa dienasgaismā reagē pārāk jutīgi. lestatiet regulatora pogu tālāk līdz pozīcijai (D), ja lampa neieslēdzas krēslas laikā vai naktī, neskatoties uz to, ka ir ieslēgts iestatījums (C). Šajā gadījumā kustību detektora darbību, iespējams, ietekmē citi gaismas avoti, piemēram, ielas apgaismojums.

DARBĪBAS PĀRBAUDE

Iestatiet regulatora pogu TIME līdz minimālajai vērtībai (−) un regulatora pogu LUX līdz spilgtuma pozīcijai (*). Pagrieziet kustību detektoru atpakaļ līdz bultiņa (kustību detektora apakšpusē) ir vērsta uz noteikšanas zonas centru. Pārbaudiet ierīces darbību, lēnām šķērsojot kustību noteikšanas zonu. Panāciet vēlamo reakcijas laiku un jutīgumu, regulējot trīs iepriekš aprakstītās regulēšanas pogas.

Ja lampa nereagē, kā vēlams, ja nepieciešams, noregulējiet regulatora pogu iestatījumus.

APKOPE UN PIEZIMES PAR AKUMULATORIEM

lebūvētie atkārtoti uzlādējamie akumulatori, pienācīgi un pareizi ekspluatējot lampu, lietojami 800-1000 uzlādes ciklus. Tas atbilst ekspluatācijas laikam līdz 2 gadiem.

Ja samazinās lampu darbības stabilitāte un spilgtums, vispirms pamēģiniet panākt labāku akumulatoru kapacitāti, veicot uzlādi līdzīgi kā to darījāt sākotnējā uzlādē (skatiet iepriekš sniegto aprakstu, uzlādējiet 3-4 dienas, slēdzim atrodoties IZSL. pozīcijā, vai uzlādējiet ar atsevišku akumulatoru lādētāju) vai nomainiet akumulatorus.

AKUMULATORU NOMAINA

Nomainiet akumulatorus, ja lampa neieslēdzas vai akumulatori ir nolietoti.

lestatiet galveno slēdzi pozīcijā IZSL., atvienojiet savienošanas kabeli, atskrūvējiet drošības skrūvi un izbīdiet lampu no montāžas plāksnes.

Lietošanas instrukcija SOL 80 ALU IP 44

Atveriet akumulatoru nodalijuma vāku, iznemiet akumulatorus un nomainiet ar tāda paša veida akumulatoriem (skatiet tehniskos datus). Nomainot akumulatorus ievērojiet to polaritāti. Veiciet lampas montāžu pretējā secībā. Jaunus akumulatorus pirmajā lietošanas reizē uzlādējiet vismaz 3-4 dienas, izmantojot saules energijas moduli, darot to kā norādīts instrukcijās.

VISPĀRĒJIE PIESARDZĪBAS PASĀKUMI

1. Līdzstrāva tiek ĝenerēta tiklīdz gaisma apspīd saules enerģijas moduli. Izmantojiet tikai komplektācijā iekļautos kabelus un nesaīsiniet tos.

2. Izmantojiet tikai komplektācijā iekļauto saules energijas moduli. Saules energijas modulis ir pielāgots lampai un akumulatoriem. Cita atšķirīga saules energijas moduļa izmantošana var izraisīt miesas ievainojumus vai bojājumus lampai, kā arī zaudēsiet garantijas tiesības.

3. Veiciet drošu un kārtīgu kabela instalāciju, neradot nekādu riskus (piem., nokāršanās risks). Neizmantojiet saules gaismas lampu ar tādu kabeli, kam konstatēti defekti vai tas ir bojāts.

TİRİŞANA

Nodrošiniet, lai uz kustību detektora nebūtu putekļi un netīrumi, notīriet to regulāri ar mitru drānu. Neizmantojiet ierīces tīrīšanai ķimiskos vai aktīvos tīrīšanas līdzekļus. Nodrošiniet, lai uz saules energijas moduļa nekad nebūtu netīrumi un putekļi. Netīrs saules energijas elements nevar uzlādēt pienācīgi akumulatorus. Rezultātā tas var izraisīt priekšlaicīgu akumulatoru nolietošanos un ierīces darbības traucējumus.

UZGLABĀŠANA

levērojiet tālāk sniegtos norādījumus, lai izvairītos no akumulatoru bojājumiem, ja lampa ilgstoši tiek uzglabāta bez tiešas saules gaismas.

1. Izslēdziet lampas slēdzi (pārslēdziet to pozīcijā IZSL.).

2. Uzglabājiet lampu ar pievienotu saules gaismas moduli vietā, kur saules gaismas modulim var pieklūt vismaz netiešais apgaismojums, ja tas ir iespējams. Šādi netiks pieļauta pilnīga akumulatoru izlāde.

3. Ilgākas lampu uzglabāšanas periodu laikā (piem., ziemā, ilgāk par 4 mēnešiem, nodrošiniet, lai akumulatori regulāri tiktu uzlādēti. Novietojiet lampu ar pievienotu saules gaismas moduli vairākas dienas (3-4) tiešā saules gaismā vai izņemiet akumulatorus un regulāri veiciet to uzlādi ar piemērotu akumulatoru lādētāju.

BUJ / PROBLÉMU NOVĚRŠANA

1. Problema: lampa neieslēdzas, ja kustību noteikšanas zonā notiek kustība. Risinājums: pārliecinieties, vai:

2. lampa ir ieslēgta (slēdzis ir pozīcijā IESL.);

3. spilgtums nav iestatīts pārāk tumšs, iestatiet regulatora pogu LUX vairāk virzienā uz pozīciju (➢);
4. kustību detektors ir pavērsts virzienā, lai noteiktu kustību. Pārliecinieties, vai bultiņa zem kustību detektora ir vērsta virzienā uz kustību noteikšanas zonu:
5. saules gaismas modulis atrodas zonā, kas galvenokārt ir pēc iespējas vairāk tiešas saules gaismas zonā, lai šādi uzlādētu akumulatorus ar saules energiju;
6. akumulatori netiek pilnībā izlādēti. Uzlādējiet izlādējušos akumulatorus vismaz 3-4

saulainas dienas (slēdzis atrodas pozīcijā IZSL.).

1. Problēma: lampa visu laiku ieslēdzas, arī spilgtā dienas gaismā.

Risinājums: kustību detektors ir noregulēts pārāk jutīgs. Pārbaudiet iestatījumus. Pārbaudiet regulatora pogas LUX, lai tā būtu iestatīta pozīcijā D). Lampai jāiespējo režīms, lai tā ieslēgtos tikai krēslā un naktī.

1. Problēma: lampa bieži mirgo.

Risinājums: akumulatori ir izlādējušies. Iestatiet slēdzi IZSL. pozīcijā un lādējiet tiešā saules gaismā vismaz 3-4 dienas. Pēc lādēšanas pārslēdziet slēdzi atpakaļ pozīcijā IESL.

1. Problēma: spilgtums ir mazāks kā parasti.

Risinājums: akumulatori ir izlādējušies. Iestatiet slēdzi IZSL. pozīcijā un lādējiet tiešā saules gaismā vismaz 3-4 dienas. Pēc lādēšanas pārslēdziet slēdzi atpakal pozīcijā IESL.

TEHNISKIE DATI

Gaismas avots: 8 augstas jaudas LED diodes (8 x 0,5 W)

gaismas plūsma apmēram 350 lūmeni

Gaismas kermana degšanas ilgums: ar pilnibā uzlādētiem akumulatoriem līdz 110 minūtēm.

Saules gaismas modulis: P=2 W

$$ U _ {p m} = 1 0 V ^ {p} $$

kustību noteikšanas lenkis: 130° horizontālā virzienā

Diapazons: maks. 10 m pie apkārtējās

vides temperatūras 25 °C un uzstādīšanas augstuma no 2 līdz 2,5 m.

Apgaismojuma darbības ilgums ir regulējams no

10 ± 5 sek. līdz 60 ± 10 sek.

Reakcijas slieksnis ir pakāpeniski pielāgojams dienas gaismai un naktī (apmēram 2-2000 LUX).

Pievienošanas kabelis: 5 m (saules gaismas modulis – lampa; 4,75 m + 0,25 m)

Akumulatori: 3 x NiMH/AA/1,2 V/2200 mAh

Uzlādes aizsardzība: pārlieku ilgstošas uzlādes un pilnīgas izlādes

aizsardzība.

Aizsardzības klase IP44

Apkārtējās vides temperatūra: no -5 °C līdz +45 °C

Svars: apmēram 1,3 kg

ATBRIVOŠANAS PEC NOLIETOŠANAS

Pēc elektrisko un elektronisko ierīču nolietošanas atbrīvojieties no tām, rīkojoties atbil-dīgi pret vidi. Neizmetiet nolietotas elektriskās ierīces kopā ar sadzīves atkritumiem.

Atbilstoši Eiropas direktīvas 2002/96/EK par elektrisko un elektronisko iekārtu atkritumiem ieviešanai valstu līmenī, elektrisko ierīču ierīču atkritumi ir jāsavāc atsevišķi no citiem atkritumiem un videi saudzīgā veidā jānodod otrreizējai pārstrādei. Pieprasiet informāciju vietējās pašvaldības elektrisko un elektronisko ierīču savākšanas punktos.

Kaitējums videi, ko izraisa nepareiza atbrīvošanās no izlietotiem akumulatoriem!

Akumulatori un atkārtoti uzlādējamie akumulatori netiek klasificēti kā sadzīves atkritumi. Tie var saturēt toksiskus smagos metālus un tie utilizējami, kā bīstamie atkritumi. Nododiet nolietotos akumulatorus vietējā pašvaldībā specializētajā savākšanas punktā.
