MANUALE UTENTE SOL 80 ALU IP 44 BRENNENSTUHL

Temperatura ambiente:

Peso:

Istruzioni per l'uso PROIETTORE A LED AD ENERGIA SOLARE SOL 80 ALU IP 44

INTRODUZIONE

Grazie per aver scelto questo prodotto.

Prima del montaggio e della prima messa in funzione, consigliamo di familiarizzare con il prodotto. Leggere attentamente il manuale di istruzioni e le avvertenze in materia di sicurezza. Utilizzare l'apparecchiatura solo come descritto e negli ambiti di impiego indicati. Conservare il manuale dell'utente in un luogo sicuro e consegnarlo ad un eventuale proprietario futuro.

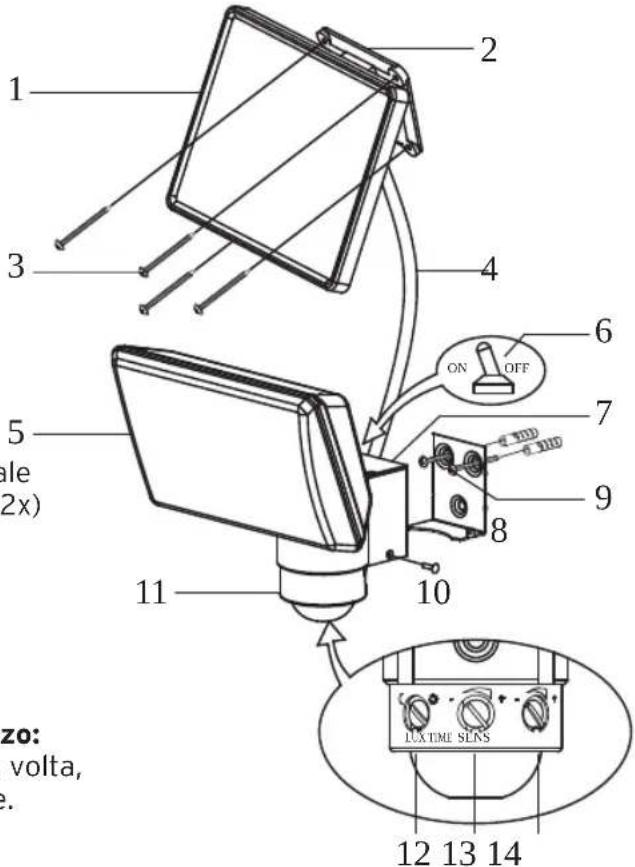

ELENCO DELLE PARTI

Unità ad energia solare

1. Pannello solare
2. Piastra di montaggio
3. Viti di montaggio pannello solare (4x)
4. Cavo di connessione

Proiettore a LED

1. Unità LED
2. Interruttore Acceso/Spento
3. Vano batterie
4. Piastra di montaggio dell'unità principale
5. Viti di montaggio dell'unità principale (2x)
6. Vite di bloccaggio
7. Rilevatore di movimento
8. Manopola sensibilità di risposta (LUX)
9. Manopola sensibilità (SENS)
10. Manopola durata illuminazione (TIME)

Avvertenza importante prima dell'utilizzo:

Prima di utilizzare il prodotto per la prima volta, rigenerare le batterie ricaricabili integrate. A tale scopo sono possibili due opzioni:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 LUX TIME SLNS volta, e. ON OFF

Ricarica con energia solare tramite il pannello solare:

Collegare il cavo del pannello solare al proiettore a LED. L'interruttore del proiettore deve essere in posizione OFF. Le impostazioni dell'interruttore sono descritte in dettaglio in seguito in questo manuale. Collocare il pannello solare in un luogo in cui è esposto alla luce diretta del sole il più a lungo possibile. Osservare le indicazioni sui punti di montaggio idonei adatto nel paragrafo successivo.

A seconda della stagione, delle condizioni atmosferiche e della posizione del pannello solare, la ricarica può durare diversi giorni, prima che il proiettore possa entrare in funzione. Qual valore di orientamento si possono presupporre 3-4 giorni di ricarica con irradiamento solare completo.

Istruzioni per l'uso SOL 80 ALU IP 44

Ricarica alternativa tramite caricabatterie esterno:

Prima della prima messa in funzione dell'apparecchio, è possibile eseguire la ricarica anche con un caricabatterie idoneo (non fornito in dotazione). Rimuovere le batterie dal proiettore e caricarle direttamente con il caricabatterie. Si prega di verificare le specifiche del caricabatterie. Il caricabatterie deve essere compatibile per la ricarica di batterie NiMH (AA/1,2 V / 2200 mAh).

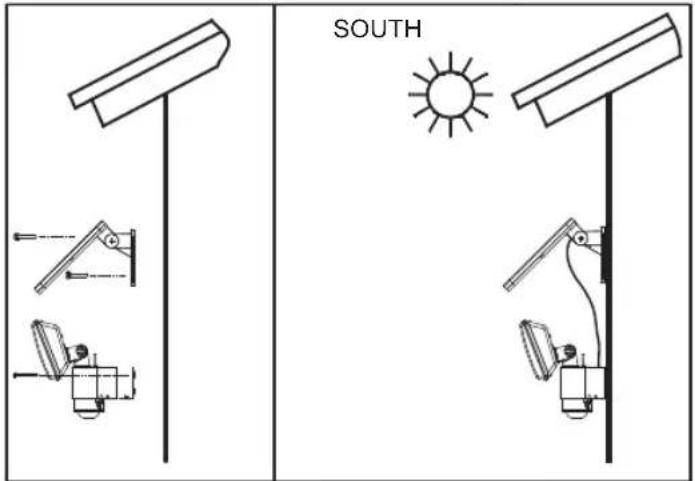

ISTRUZIONI PER IL MONTAGGIO DEL PANNELLO SOLARE E DEL PROIETTORE

SOUTH

SOUTH

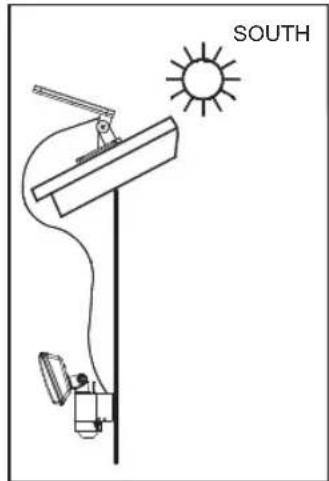

Figura A (Sud) Figura B (Sud)

Proiettore a LED:

Il proiettore è composto da un'unità di illuminazione con 8 LED ad alta prestazione, un corpo illuminante con vano batterie e un rilevatore di movimento rotante. Quando si sceglie il punto in cui montare il rilevatore di movimento, prestare attenzione al campo di copertura del rilevatore. Il rilevatore di movimento ha una portata di 10 metri con un angolo di 130° in orizzontale, ad una temperatura ambiente di 25 °C. L'altezza consigliata per il montaggio è di 2 - 2,5 metri dal suolo.

Fissare la piastra di montaggio del proiettore su una superficie idonea utilizzando le viti in dotazione.

Collocare il proiettore sulla piastra di montaggio e fissarla con la vite di bloccaggio (vedi Figura A).

Pannello solare:

Il pannello solare converte l'energia radiante della luce solare in energia elettrica. Questa energia solare è prodotta in modo rispettoso dell'ambiente e carica le batterie consentendo l'uso di questo proiettore indipendentemente dalla rete elettrica. Durante il montaggio del pannello solare, tenere presente che per ottenere risultati ottimali è necessario un luogo con esposizione diretta alla luce del sole. Non collocare il pannello in zone ombreggiate e orientarlo il più possibile verso sud. In Europa centrale è consigliata un'inclinazione di circa 30°. In questo modo viene garantito anche un certo livello di autopulizia da foglie, polvere e neve attraverso il vento e la pioggia. Montare il pannello solare su una base solida utilizzando le viti di montaggio in dotazione. Impostare l'angolo di inclinazione utilizzando la staffa di montaggio (vedi Figure A e B). Orientare il pannello nella posizione desiderata.

Istruzioni per l'uso SOL 80 ALU IP 44

REGOLAZIONE E MESSA IN FUNZIONE

Dopo aver montato il dispositivo, collegare il cavo del pannello solare al proiettore. Il proiettore LED a energia solare è ora pronto per l'uso.

Importante:

Ricordarsi di caricare le batterie prima del primo utilizzo del proiettore. L'interruttore deve essere in posizione OFF. La ricarica tramite pannello solare impiega circa 3-4 giorni di sole.

IMPOSTAZIONI DELL'INTERRUTTORE:

Sulla parte superiore del corpo illuminante è presente un interruttore con due posizioni (Figura C):

ON: Posizione nello stato acceso.

Le batterie sono caricate tramite il pannello solare, il proiettore è attivato dal rilevatore di movimento.

OFF: Il proiettore e il rilevatore di movimento sono spenti, la ricarica delle batterie tramite il pannello solare è ancora attiva.

Stato alla consegna e impostazione consigliata quando il dispositivo non è utilizzato per lunghi periodi.

Posizione dell'interruttore durante la carica rapida delle batterie senza che il proiettore consumi energia.

ON OFF

Figura C

RILEVATORE DI MOVIMENTO

Si tratta di un sensore a infrarossi passivo che rileva movimenti all'interno del suo raggio d'azione in base a sbalzi di temperatura e accende o spegne il proiettore.

Al termine della prima carica, portare l'interruttore principale nella posizione ON.

Ruotare il sensore di movimento fino a quando si ha un accesso diretto alle manopole di controllo (vedi Figura D).

LUXTIME SENS

Figura D

Istruzioni per l'uso SOL 80 ALU IP 44

MANOPOLE DI CONTROLLO TIME / SENS / LUX

1. TIME = Durata dell'illuminazione

È possibile impostare la durata di accensione del proiettore dopo il rilevamento di un movimento all'interno del campo di azione tra 10 e 60 secondi. Ruotare la manopola TIME nella direzione (+) per aumentare oppure nella direzione (-) per diminuire il tempo di illuminazione.

Nota: La durata di illuminazione impostata comincia con l'attivazione del rilevatore di movimento. Quando la modalità lampada è attivata e viene rilevato un nuovo movimento, la durata di illuminazione impostata riparte da capo. Una spia rossa lampeggiante sul rilevatore di movimento segnala il rilevamento di un movimento.

2. SENS = Sensibilità

La temperatura dell'ambiente circostante può influenzare la sensibilità del rilevatore di movimento.

Più bassa è la temperatura, più elevata è la sensibilità del sensore di movimento. Utilizzare la manopola SENS per adattare il dispositivo alle variazioni di temperatura. La sensibilità aumenta sul lato (+) della manopola.

3. LUX = sensibilità di risposta

Regolazione crepuscolare per distinguere tra funzionamento alla luce del giorno e al crepuscolo tramite la soglia d'intervento. La soglia d'intervento desiderata del proiettore può essere impostata a regolazione continua tra circa 2 e 2000 Lux. Questo consente di adeguare la sensibilità del proiettore all'illuminazione dell'ambiente. Quando la manopola è in posizione (☐), il rilevatore di movimento reagisce di giorno e di notte. Il proiettore è attivato giorno e notte → funzionamento con luce diurna. Quando la manopola è in posizione (☐), il rilevatore di movimento reagisce solo al buio → funzionamento con luce crepuscolare. Utilizzare la manopola di controllo per regolare in base alle necessità e alla luce ambientale.

Se il proiettore reagisce troppo sensibilmente alla luce del giorno, ruotare la manopola ulteriormente verso l'icona ☐).

Se il proiettore non si accende al crepuscolo e al buio nonostante sia in posizione Ⓓ), ruotare ulteriormente la manopola verso l'icona ⚙). In questo caso, il rilevatore di movimento sarà disturbato da altre fonti di luce, come ad esempio l'illuminazione stradale.

Spostare la manopola TIME sul valore minimo (-) e la manopola LUX sulla posizione luminoso (%). Spostare indietro il rilevatore di movimento fino a quando la freccia (nella parte inferiore del rilevatore di movimento) è diretta verso il centro della zona da monitorare. Controllare camminando lentamente attraverso la zona da monitorare. È possibile ottenere il tempo di risposta e la sensibilità desiderate attraverso l'interazione delle impostazioni controllate dalle tre manopole sopra descritte.

Se il proiettore non si accende come desiderato, si prega di controllare l'orientamento del rilevatore di movimento e, se necessario, regolare le impostazioni delle manopole.

RACCOMANDAZIONI E INFORMAZIONI SULLA CURA DELLE BATTERIE

Con un uso corretto e regolare del proiettore, le batterie ricaricabili integrate durano 800-1000 cicli di ricarica. Ciò corrisponde ad una durata massima di due anni.

Se l'affidabilità e la luminosità del proiettore diminuiscono, è possibile provare ad

ottenere una maggiore capacità della batteria effettuando una ricarica simile alla prima ricarica (per una descrizione dettagliata, consultare la sezione corrispondente, 3-4 giorni di carica con l'interruttore in posizione OFF, oppure con un caricabatterie) o sostituire le batterie.

SOSTITUZIONE DELLE BATTERIE:

Se il proiettore non si accende o le batterie sono esauste, è necessario sostituire le batterie.

Spostare l'interruttore generale nella posizione OFF, scollegare il cavo di collegamento, svitare la vite di bloccaggio e smontare il proiettore dalla piastra di montaggio.

Aprire il coperchio del vano batterie, rimuovere le batterie e sostituirle con batterie nuove dello stesso tipo (vedi dati tecnici). Durante l'inserimento delle nuove batterie rispettare le polarità. Montare nuovamente il proiettore attenendosi alle istruzioni in ordine inverso.

Prima di utilizzare le nuove batterie, caricarle per almeno 3-4 giorni con l'ausilio del pannello solare.

ISTRUZIONI GENERALI PER LA SICUREZZA

1. Appena la luce colpisce il pannello solare, viene generata corrente continua. Utilizzare solo i cavi forniti in dotazione e non accorciarli.

2. Utilizzare solo il pannello solare fornito in dotazione. Il pannello solare è tarato sulla potenza del proiettore e delle batterie. L'utilizzo di un pannello solare diverso può causare danni al radiatore e lesioni e invalidare la garanzia.

3. Posare il cavo in modo che sia ben fissato e non rappresenti alcun pericolo (ad esempio, pericolo di inciampare). Non continuare ad utilizzare il proiettore ad energia solare se il cavo è danneggiato o difettoso.

PULIZIA

Eliminare dal rilevatore di movimento polvere e detriti, pulendolo occasionalmente con un panno umido. Non utilizzare prodotti chimici o sostanze abrasive per la pulizia del dispositivo. Assicurarsi, inoltre, che il modulo solare sia sempre libero da sporcizia e depositi. Una cella solare sporca non è in grado di caricare completamente le batterie. Ciò può causare un prematuro invecchiamento delle batterie ed un funzionamento instabile dell'apparecchio.

CONSERVAZIONE:

Seguire questi passaggi nel caso si desideri conservare il proiettore per un lungo periodo in un luogo senza luce diretta del sole, in modo da evitare danni alle batterie:

1. Spegnere il proiettore (interruttore in posizione OFF).

2. Conservare il proiettore connesso, se possibile, al pannello solare, in un luogo dove il pannello solare sia quotidianamente esposto alla luce del sole o ambientale. In questo modo si previene la scarica profonda delle batterie.

3. Durante un magazzinaggio del proiettore di più di quattro mesi (ad esempio durante l'inverno), le batterie devono essere caricate regolarmente. Collocare il proiettore, collegato al pannello solare, alla luce diretta del sole per alcuni giorni (3-4), oppure rimuovere le batterie e caricarle regolarmente con un caricabatterie idoneo.

Istruzioni per l'uso SOL 80 ALU IP 44

DOMANDE FREQUENTI / RISOLUZIONE DEI PROBLEMI

1. Problema: Il proiettore non si accende quando ci sono dei movimenti nell'area di monitoraggio.

Soluzione: Accertarsi che:

• il proiettore sia acceso (interruttore in posizione ON);
• la luminosità non sia impostata su un valore troppo scuro. Spostare ulteriormente la manopola LUX in direzione (©);
• il rilevatore di movimenti sia orientato in modo tale da poter rilevare il movimento. Accertarsi che la freccia situata sotto il rilevatore di movimento punti verso l'area di monitoraggio;
• il pannello solare sia orientato in modo tale da ricevere, durante il giorno, quanta più luce solare diretta possibile in moda da caricare le batterie con energia solare;

• le batterie non siano esauste. Caricare le batterie per almeno 3-4 giorni di sole (interruttore in posizione OFF).

• Problema: Il proiettore si accende alla luce del sole.

Soluzione: Il rilevatore di movimento è troppo sensibile. Controllare le impostazioni. Spostare la manopola LUX in direzione (D). Il proiettore dovrebbe essere attivato solo al crepuscolo e durante la notte.

1. Problema: Il proiettore lampeggia velocemente.

Soluzione: Le batterie sono esauste. Spostare l'interruttore su OFF e caricare le batterie per almeno 3-4 giorni alla luce diretta del sole. Poi, spostare l'interruttore nuovamente sulla posizione ON.

1. Problema: La luminosità ' più debole del normale.

Soluzione: Le batterie sono esauste. Spostare l'interruttore su OFF e caricare le batterie per almeno 3-4 giorni alla luce diretta del sole. Poi, spostare l'interruttore nuovamente sulla posizione ON.

DATI TECNICI

Sorgente di illuminazione: 8 LED ad alta prestazione (8 x 0,5 W)

Flusso luminoso circa 350 lm

Durata illuminazione: Fino a 110 minuti con batterie completamente cariche

Pannello solare: P=2 W

$$ U _ {p m} = 1 0 ^ {p} \mathrm{V} $$

$$ I _ {p m} = 1 4 0 \pm 1 0 \mathrm{mA} $$

$$ \text { Dimensioni: } 2 1 0 \times 1 6 0 \times 1 6 \mathrm{mm} $$

Rilevatore di movimento: Tipo: PIR

Angolo di rilevamento: 130° orizzontale

Portata: max 10 m a temperatura ambiente di 25 °C e altezza di montaggio tra 2 m e 2,5 m

Durata di accensione del proiettore regolabile da 10 ± 5 s a 60 ±10 s

Soglia d'intervento regolabile dalla luce del giorno alla notte (circa 2-2000 lx)

Cavo di connessione:

5 m (pannello solare - proiettore; 4,75 m - 0,25 m)

Batterie:

3 x NiMH / AA / 1,2 V / 2200 mAh

Protezione da carico:

Protezione da sovracarica e da sovrascarica IP44

Classe di protezione:

da -5 °C a +45 °C

Temperaura ambiente:

circa 1,3 kg

SMALTIMENTO

Smaltire gli apparecchi elettrici rispettando l'ambiente. Non smaltire apparecchiature elettriche nei rifiuti domestici. Secondo la Direttiva Europea 2002/96/CE sulle apparecchiature elettriche ed elettroniche dismesse e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche dismesse devono essere raccolte separatamente e riciclate in modo eco-compatibile. Per informazioni sulle possibilità di smaltimento si prega di rivolgersi all'amministrazione comunale di competenza.

Danni ambientali causati da un errato smaltimento delle batterie! Batterie e accumulatori non fanno parte dei rifiuti domestici. Possono contenere metalli pesanti tossici e devono essere trattati come rifiuti speciali. Per questo motivo, le batterie esauste devono essere consegnate negli appositi centri di raccolta comunali.
