Tipo de produto	Manche de voo (joystick) HOSAS (Hands on Stick and Stick) para simulação espacial
Compatibilidade	PC Windows 10/11
Alimentação	USB (cabo USB-A para USB-C incluído)
Peso	Aproximadamente 1,2 kg
Dimensões (base)	Aproximadamente 25 x 20 x 15 cm
Manche	Ambidextro (destro/canhoto) com descanso de polegar e descanso de pulso intercambiáveis
Número de botões	Mais de 30 botões acionáveis incluindo gatilhos, interruptores de alternância, codificador, seletor rotativo, mini-stick analógico
Cruz multidirecional	1 cruz de 8 direções (ponto de vista) desativável
Manete de aceleração	Integrada com indicadores luminosos
Pedaleira	Por rotação do manche (eixo Z), travável com chave Allen 2 mm
LEDs personalizáveis	11 LEDs RGB configuráveis via painel de controle do Windows
Retroiluminação	Área do mini-stick retroiluminada (conforme base)
Conectividade	1 porta USB-C na base
Atualização de firmware	Necessária antes do primeiro uso, através do site Thrustmaster
Software de programação	T.A.R.G.E.T. (Thrustmaster Advanced Programming Graphical Editor)
Fixação	4 furos roscados M6 (profundidade máxima 15 mm) para suportes opcionais (TM Flying Clamp, cockpit)
Acessórios incluídos	Descansos de polegar direito e esquerdo, botões removíveis (2), adaptador de altura, suportes de estabilidade
Manutenção	Limpar com um pano macio e seco. Não usar solventes.
Segurança	Risco de pinçamento entre base e manche. Não forçar o alinhamento dos conectores.
Garantia	2 anos (peças sobressalentes disponíveis via SAC Thrustmaster)

Perguntas frequentes - SolR 2 HOSAS THRUSTMASTER

Como alternar entre o modo destro e o modo canhoto?

Antes de conectar o joystick, posicione o seletor sob a base em RIGHT HANDED (destro) ou LEFT HANDED (canhoto). Em seguida, desparafuse e troque os descansos de polegar e descansos de pulso conforme as instruções do manual.

Como travar a função de pedaleira (eixo Z)?

Use uma chave Allen de 2 mm (não incluída) para apertar o parafuso sextavado localizado abaixo do descanso de pulso. Para destravar, afrouxe esse parafuso.

Como personalizar os LEDs do joystick?

Acesse o painel de controle do Windows, abra as propriedades do joystick, depois a aba LEDS. Clique em um círculo colorido para selecionar um LED, escolha uma cor através do círculo cromático, paleta ou código RGB/HEX, e confirme com OK.

Quais pedaleiras são compatíveis com o SolR 2 HOSAS?

O joystick é compatível com as pedaleiras TFRP T.Flight Rudder Pedals e TPR Thrustmaster Pendular Rudder (vendidas separadamente). Elas conectam via USB no PC.

Como instalar o software T.A.R.G.E.T.?

Acesse https://support.thrustmaster.com/product/sol-r-1-flightstick (ou a página correspondente), na seção Software, baixe e instale o T.A.R.G.E.T. Ele permite programar perfis avançados e mesclar vários periféricos Thrustmaster.

Por que meu joystick não é reconhecido pelo jogo?

Certifique-se de ter atualizado o firmware através do site Thrustmaster. Reinicie seu PC, reconecte o joystick e verifique no painel de controle do Windows se o status está OK. Verifique também se o jogo suporta controladores de voo.

Como trocar o descanso de polegar?

Desparafuse o descanso de polegar no lugar (A1 para destro, B1 para canhoto) e remova as duas partes. Coloque as duas partes do outro descanso de polegar no manche e aparafuse novamente. Insira também o botão removível sob o descanso de polegar conforme sua preferência.

Posso usar o joystick sem os suportes de estabilidade?

Sim, os suportes de estabilidade são opcionais. Eles se encaixam nos quatro cantos da base para melhorar a estabilidade em uma superfície plana. Você pode usá-los ou não.

Como desativar a cruz direcional (ponto de vista)?

No painel de controle do Windows, abra as propriedades do joystick, aba Teste. Desmarque a opção Cruz Direcional. A cruz permanece fisicamente utilizável, mas não envia mais comando de ponto de vista.

Onde encontrar peças sobressalentes (descansos de polegar, botões, adaptador)?

Entre em contato com o suporte técnico Thrustmaster via support.thrustmaster.com ou consulte a seção de acessórios. Algumas peças como descansos de polegar ou botões removíveis estão incluídas na caixa.

MANUAL DE UTILIZADOR SolR 2 HOSAS THRUSTMASTER

Leia atentamente as instruções fornecidas neste manual antes de instalar o produto, antes de qualquer utilização do produto e antes de realizar qualquer manutenção. Siga as instruções de segurança. O incumprimento destas instruções pode resultar em acidentes e/ou danos materiais. Guarde este manual para poder consultar as instruções no futuro.

ÍNDICE

1. CONTEÚDO DA EMBALAGEM......6
2. CARACTERÍSTICAS TÉCNICAS .....7
3. INFORMAÇÕES RELATIVAS À

UTILIZAÇÃO ....11

1. MONTAGEM....13
2. INSTALAÇÃO NO PC ....15

Painel de Controlo....16

Mapeamento....20

1. INSTALAÇÃO NUM SUPORTE......23

Instalação num TM Flying Clamp*......24

Instalação num cockpit* ou noutro suporte

fixo* 25

1. CARACTERÍSTICAS....26

Alavanca de potência....26

Função de leme de direção 27

Hat switch de ponto de vista

multidirecional....29

8. CONFIGURAR O MANÍPULO DO

JOYSTICK 32

Modo Destro ou Esquerdino ....32

Manípulos de joysticks....45

Base....46

Lemes de direção 47

10. SOFTWARE DE PROGRAMAÇÃO

AVANÇADA T.A.R.G.E.T....48

Instalação 48

Características principais......49

11. PERGUNTAS FREQUENTES E SUPORTE

TÉCNICO....50

SOL-R1

FLIGHTSTICK

Desfrute de uma experiência estelar verdadeiramente única com o joystick Sol-R 1

Flightstick: irá acompanhá-lo(a) diretamente até ao centro das suas batalhas e explorações espaciais.

Este manual irá ajudá-lo(a) a instalar e utilizar o seu Sol-R 1 Flightstick nas melhores condições possíveis. Antes de descolar, leia atentamente as instruções e avisos: eles irão ajudá-lo(a) a desfrutar ao máximo do seu produto.

Atualizar o firmware

De modo a que o joystick Sol-R 1 Flightstick funcione corretamente com videojogos, necessita de atualizar o respetivo firmware.

Para proceder à atualização, vá até

Selecione Controladores e siga as instruções, incluindo o procedimento de transferência e instalação.

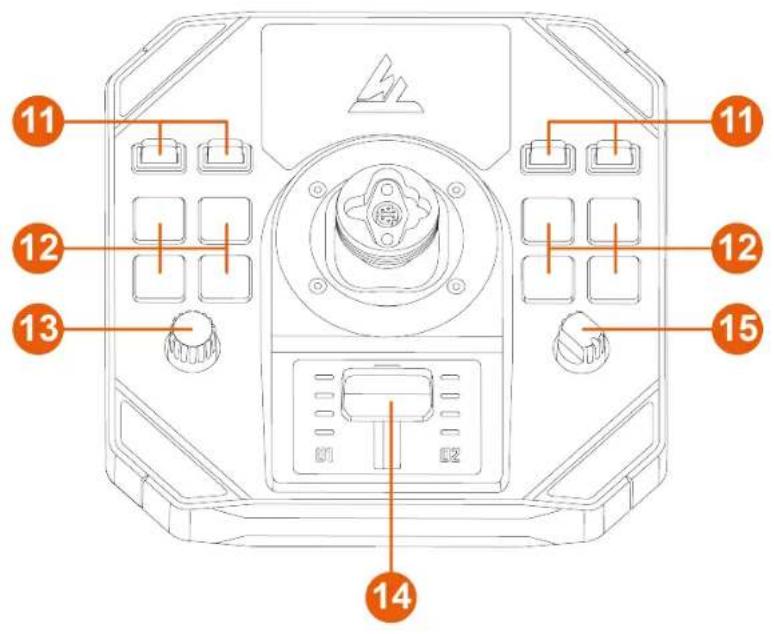

1. Conteúdo da embalagem

1 Minialavanca analógica
2 Hat switches de ponto de vista de 8 direções
3 Botões de ações
4 Roda de deslocamento
5 Descansos dos polegares (destros e esquerdinos)
6 Descanso do pulso ambidestro
7 Função de leme de direção através da rotação do manípulo do joystick (bloqueável)

8 Gatilhos (incluindo um gatilho de duas posições)
9 Botões amovíveis
10 Adaptador de altura amovível (utilizadores destros e esquerdinos)

11 Botões de comutação (duas posições)
12 Botões de ações retroiluminados
13 Codificador
14 Alavanca de potência com luzes indicadoras
15 Seletor giratório (quatro posições)

3. Informações relativas à utilização

Documentação

Antes de utilizar este produto, leia atentamente esta documentação e conserve-a para consulta futura.

Perigo de entalamento

Ao utilizar o joystick Sol-R 1 Flightstick, nunca coloque os dedos no espaço entre a base e o eixo do manípulo do joystick.

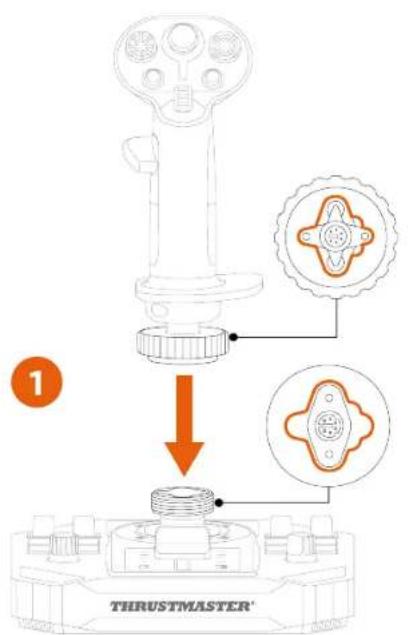

1. Coloque o manípulo do joystick na base. Certifique-se de que o manípulo do joystick está posicionado corretamente, como se mostra no esquema abaixo.

2. Aperte o anel de fixação.

Se sentir resistência, não force. Certifique-se de que os conectores da base e o manípulo do joystick estão devidamente alinhados, como se mostra acima. O incumprimento desta instrução poderá causar danos nos produtos.

1. (Opcional) Prenda os suportes de estabilidade nos quatro cantos da base.

1. Transfira e instale o controlador para o PC e a respetiva interface personalizada para o Painel de Controlo do Windows.

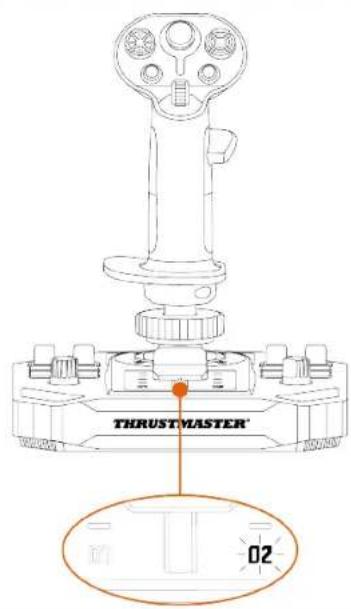

2. Quando o controlador para o PC estiver instalado, ligue o joystick Sol-R 1 Flightstick a uma das portas USB do PC utilizando o cabo USB-A/USB-C.

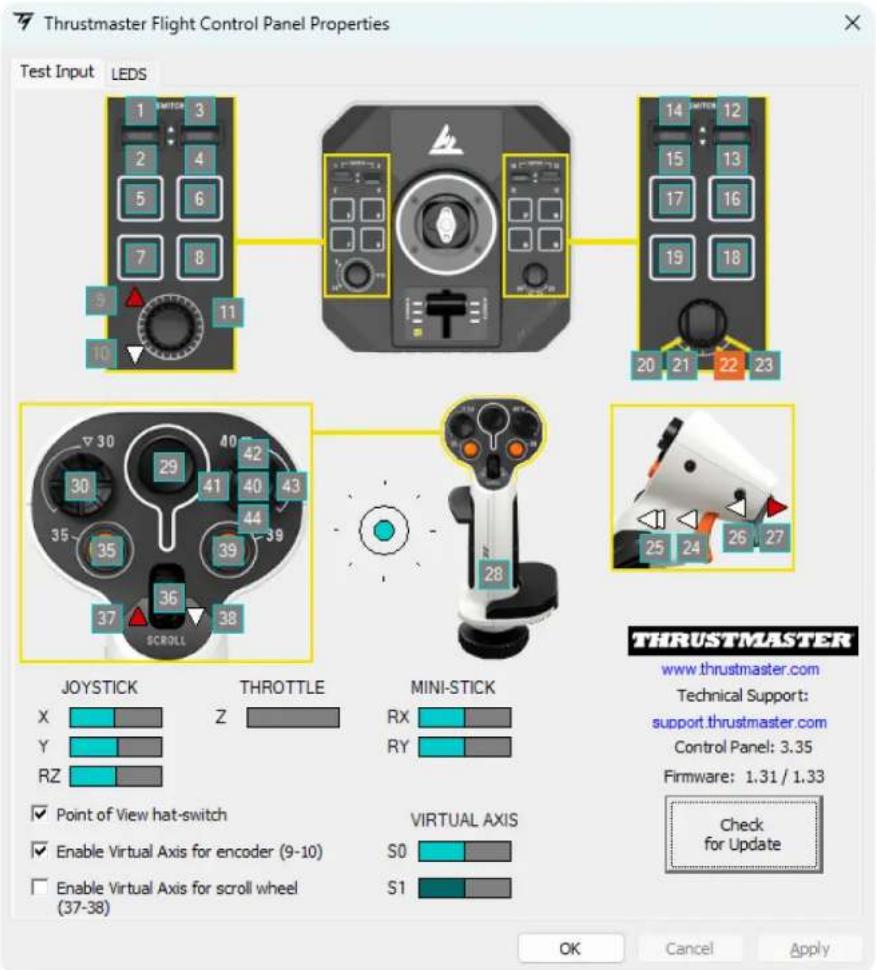

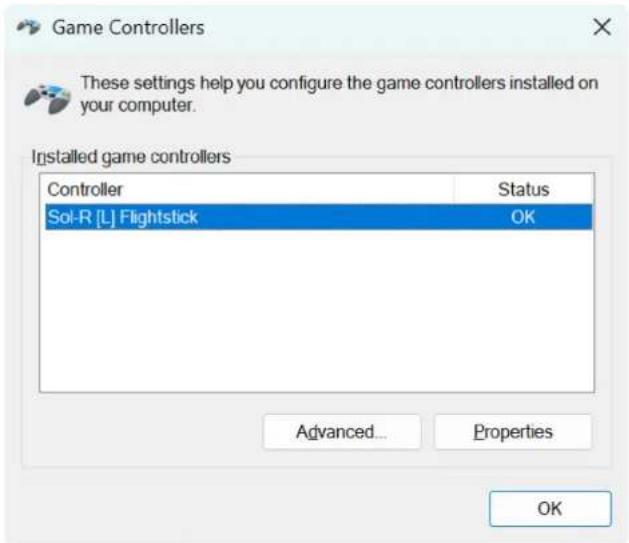

Painel de Controlo

Para aceder ao Painel de Controlo, selecione Iniciar, escreva Control Panel ou Painel de Controlo na barra de procura e, em seguida, clique em Control Panel ou Painel de Controlo (no Windows® 10/11).

É apresentada a caixa de diálogo Controladores de jogos. O acessório é mostrado no ecrã com o nome Sol-R [R] Flightstick ou Sol-R [L] Flightstick e o estado OK.

Na caixa de diálogo Controladores de jogos, clique em Propriedades para testar e ver todas as funcionalidades.

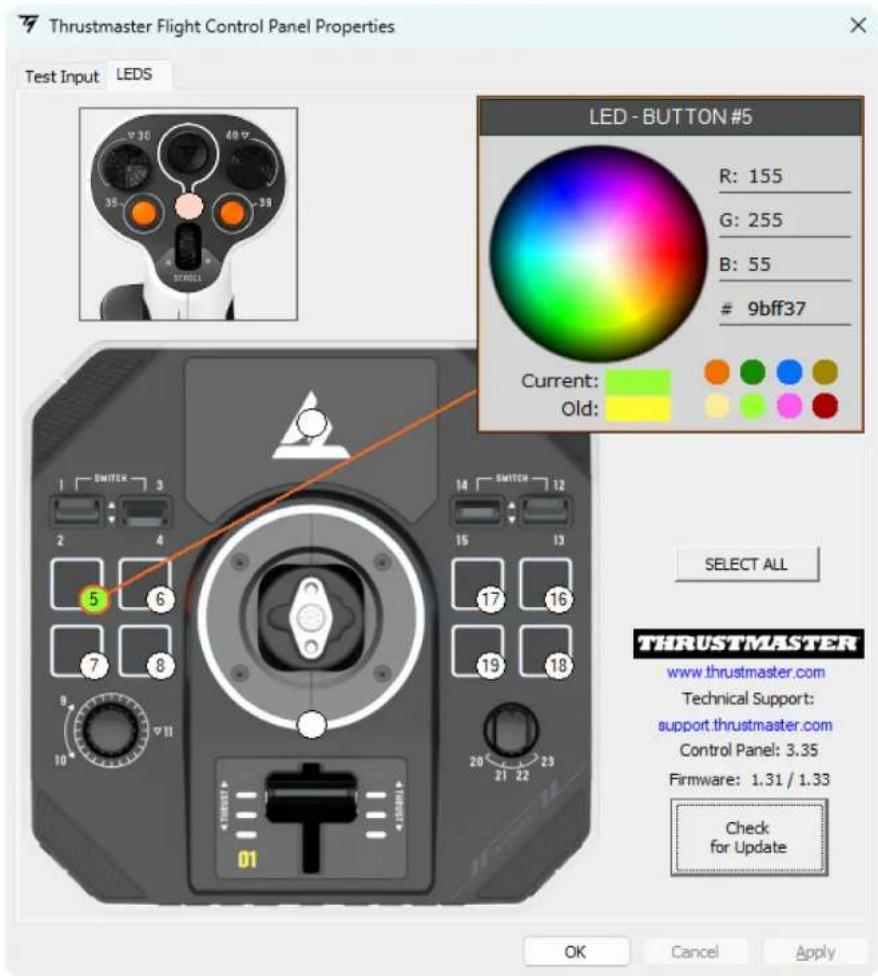

Luzes LED personalizáveis

O joystick Sol-R 1 Flightstick possui onze luzes LED que podem ser personalizadas através do Painel de Controlo.

Pode atribuir uma cor diferente a cada luz LED.

Para alterar a cor das luzes LED:

1. Vá até ao Painel de Controlo do joystick Sol-R 1 Flightstick.
2. Na caixa de diálogo Controladores de jogos, clique em Propriedades.
3. No separador LEDS, clique num dos círculos coloridos para selecionar a luz LED que pretende alterar.
4. Utilize a roda de cores ou a paleta de cores predefinidas, ou introduza um código de cor (RGB ou HEX) para alterar a cor.
5. Clique em OK para guardar a alteração.

Quando o manípulo do joystick Sol-R está instalado numa base AVA*, a área da minialavanca fica retroiluminada e é possível alterar a cor.

Mapeamento

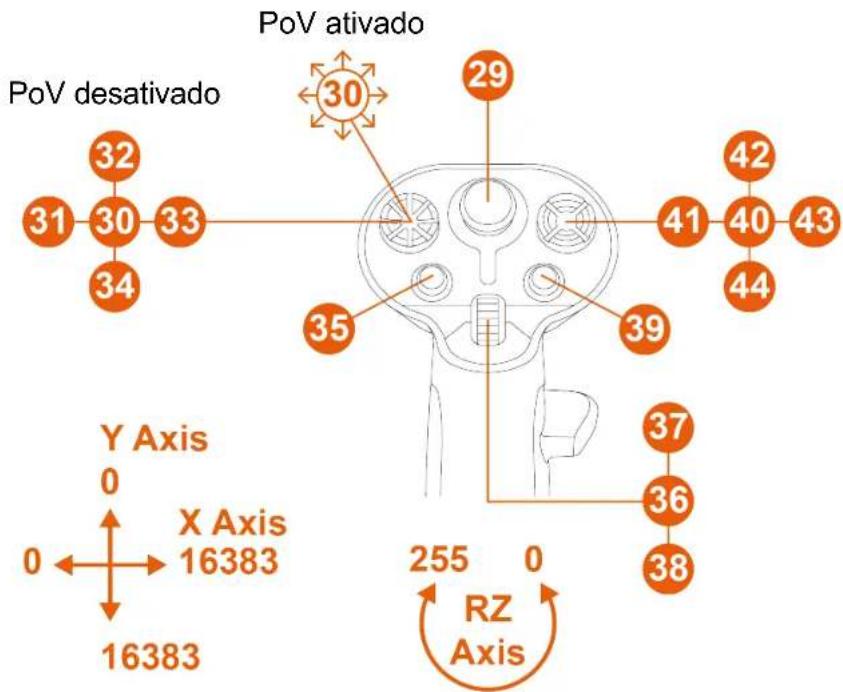

Modo Destro

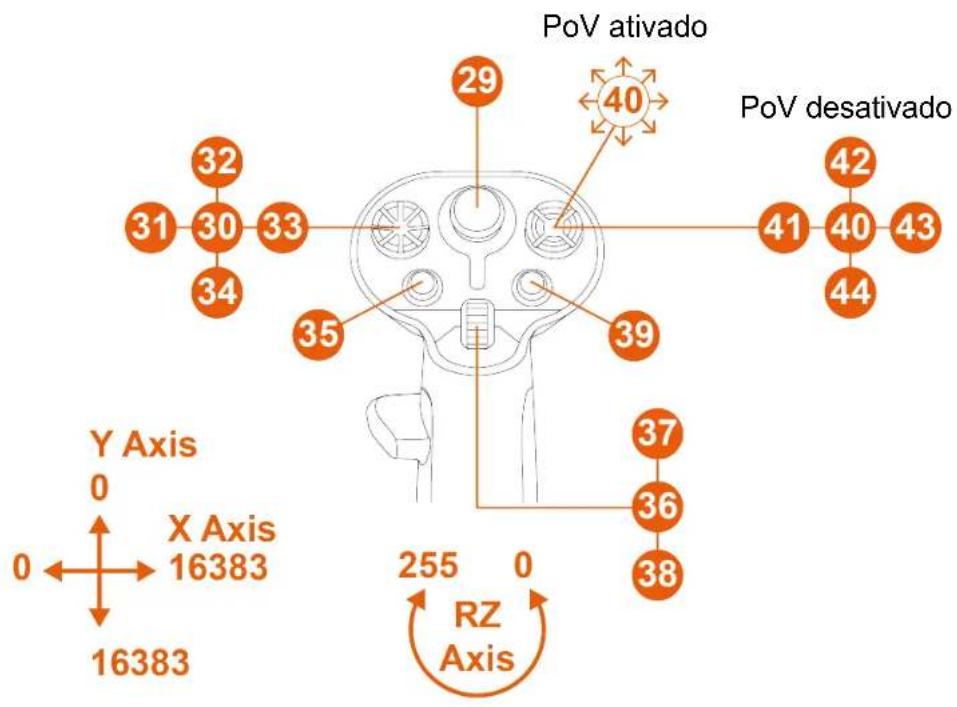

Modo Esquerdino

6. Instalação num suporte

Pode instalar o joystick Sol-R 1 Flightstick em diferentes tipos de suportes utilizando parafusos M6 (não incluídos) e os orifícios roscados situados na parte inferior da base. No interior da base, o comprimento máximo do parafuso não deve exceder 15 mm.

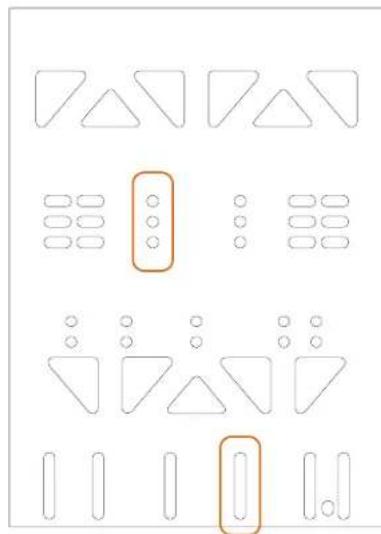

Instalação num TM Flying Clamp\*

Para fixar o joystick Sol-R 1 Flightstick ao suporte TM Flying Clamp *, utilize dois parafusos M6 (não incluídos).

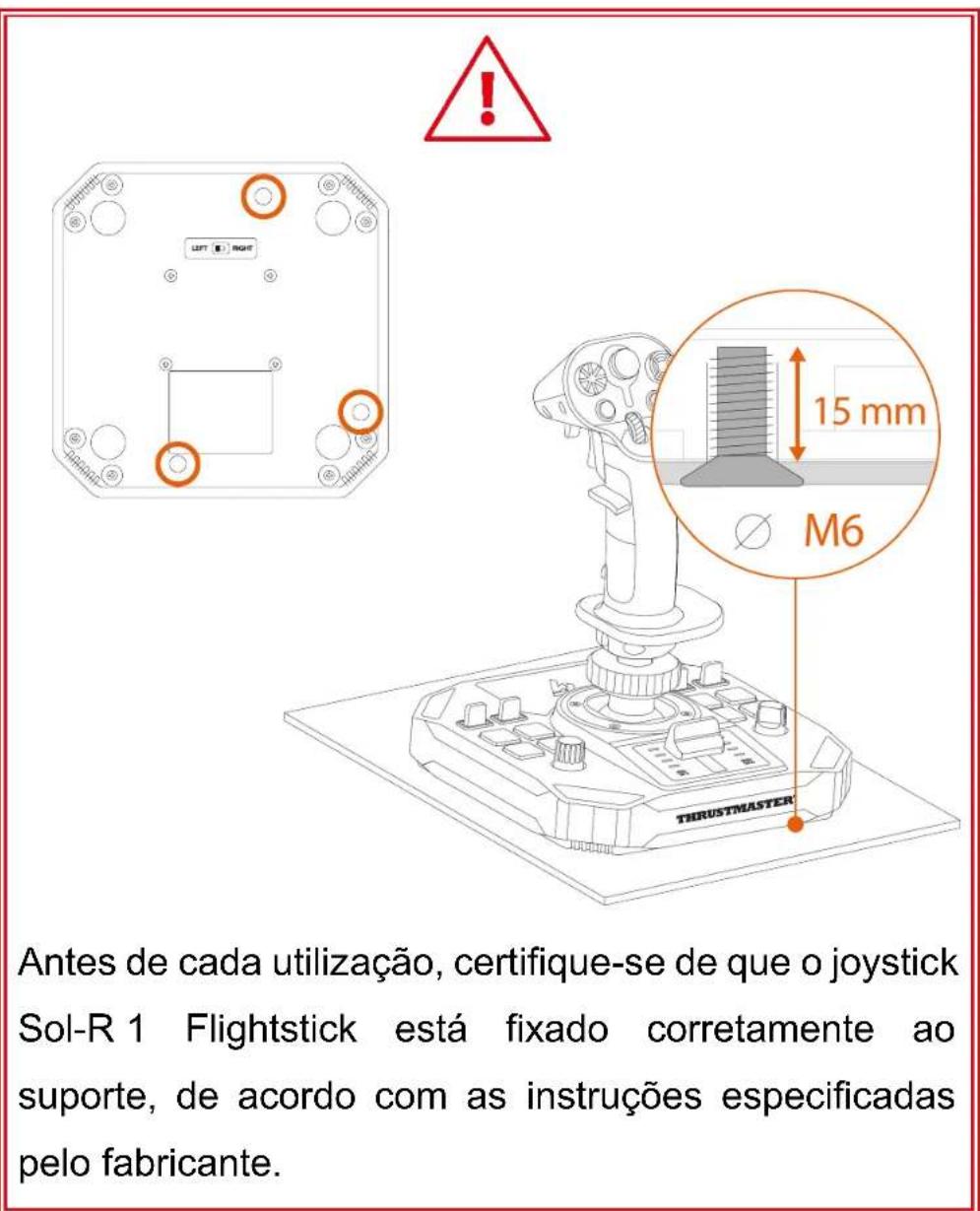

Instalação num cockpit\* ou noutro suporte fixo\*

Para fixar o joystick Sol-R 1 Flightstick num cockpit* ou suporte de secretária*, utilize parafusos M6 (não incluídos) e os orifícios roscados situados na parte inferior da base.

Para evitar danificar o joystick Sol-R 1 Flightstick, consulte o fabricante do cockpit ou o suporte técnico a fim de determinar a compatibilidade do cockpit com produtos Thrustmaster.

7. Características

Alavanca de potência

O joystick Sol-R 1 Flightstick possui uma alavanca de potência que facilita controlar o impulso do motor da sua nave espacial. As luzes indicadoras ajudam-no(a) a ser mais preciso(a).

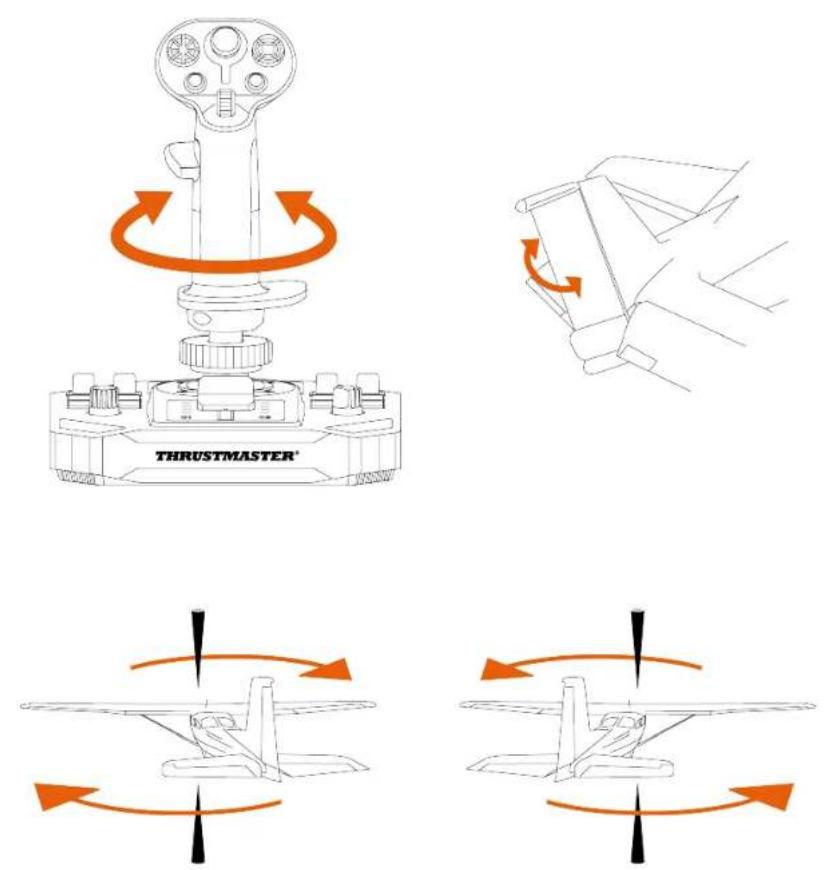

Função de leme de direção

O joystick Sol-R 1 Flightstick inclui uma função de leme de direção, à qual pode aceder rodando o manípulo do joystick para a esquerda ou direita.

Num avião, o piloto manipula o leme de direção para fazer girar o avião em torno do seu eixo vertical (fazendo o avião virar para a esquerda ou para a direita).

Esta função pode ser desativada bloqueando a rotação do eixo Z (eixo vertical).

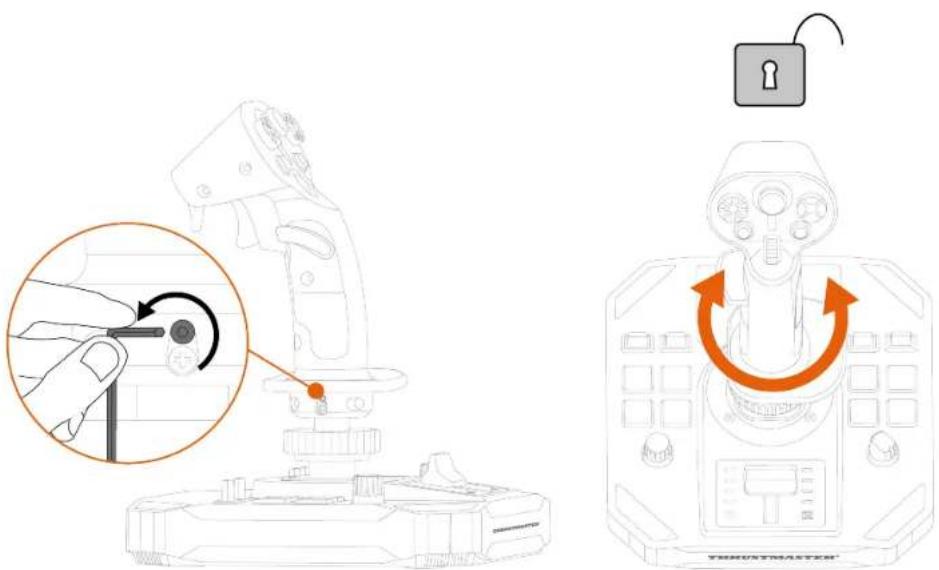

Para bloquear a função de leme de direção:

- Com uma chave sextavada de 2 mm (não incluída), aperte o parafuso hexagonal situado por baixo do descanso do pulso.

Para desbloquear a função de leme de direção:

- Com uma chave sextavada de 2 mm (não incluída), desaperte o parafuso hexagonal situado por baixo do descanso do pulso.

O joystick Sol-R 1 Flightstick possui um hat switch de ponto de vista multidirecional para monitorizar o que se passa à volta da sua nave (nos jogos compatíveis).

No menu de configuração do jogo, pode programar as diferentes vistas (vista traseira, vista da esquerda, vista da direita, vistas externas) nas direções do hat switch de ponto de vista multidirecional.

Também pode reservar o hat switch de ponto de vista multidirecional para outras utilizações (tiro, etc.).

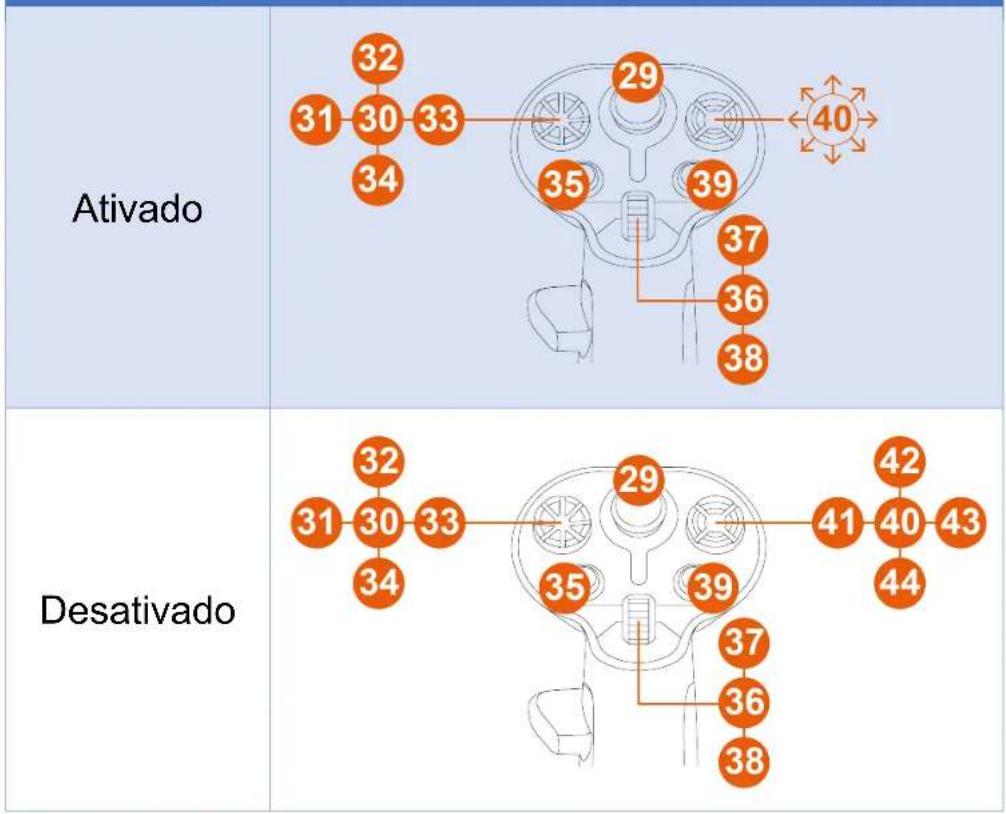

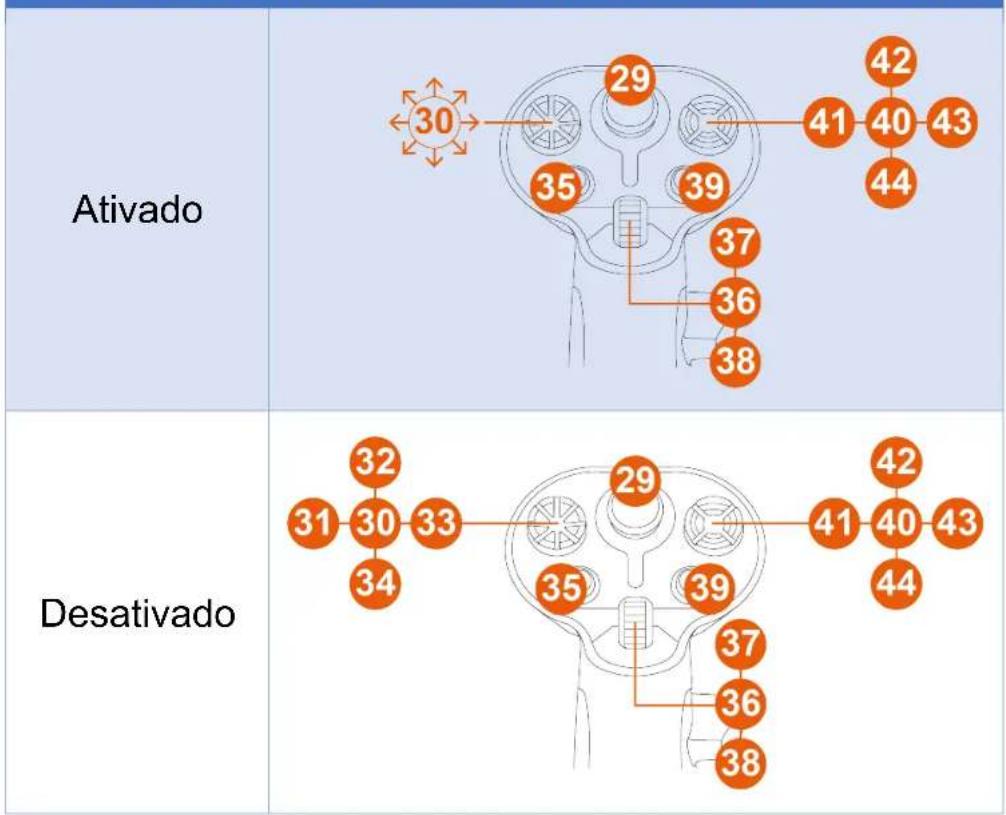

A função de ponto de vista pode ser desativada. No entanto, o hat switch multidirecional pode ser utilizado na mesma.

Para desativar a função de ponto de vista:

1. Vá até ao Painel de Controlo do joystick Sol-R 1 Flightstick.
2. Na caixa de diálogo Controladores de jogos, clique em Propriedades.
3. No separador Test input (Testar entrada), desmarque (ou seja, desseleccione) Point of view hat-switch (Hat switch de ponto de vista).

Função de ponto de vista (modo Destro)

Função de ponto de vista (modo Esquerdino)

8. Configurar o manípulo do joystick

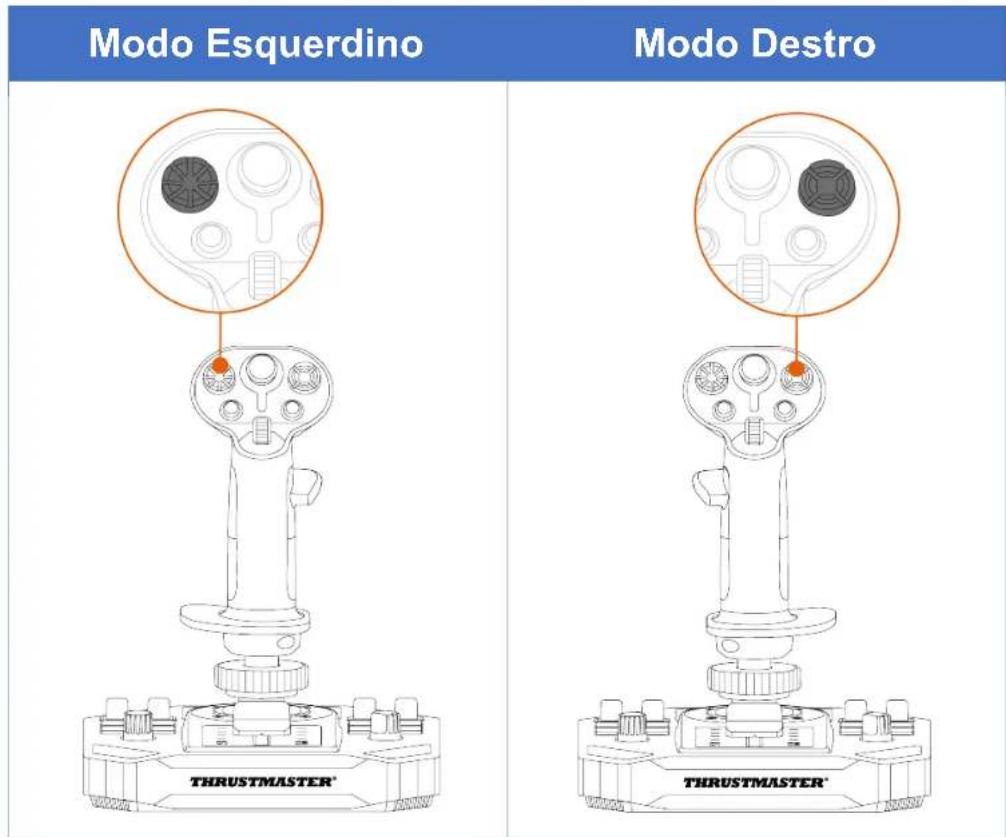

Modo Destro ou Esquerdino

O joystick Sol-R 1 Flightstick é ambidestro, a fim de se adaptar na perfeição a todos os jogadores (tanto destros como esquerdinos).

Por predefinição, o joystick está configurado no modo Destro.

Modo Esquerdino

Modo Destro

Execute o procedimento para mudar do modo Destro para o modo Esquerdino (ou vice-versa) antes de ligar o joystick ao PC.

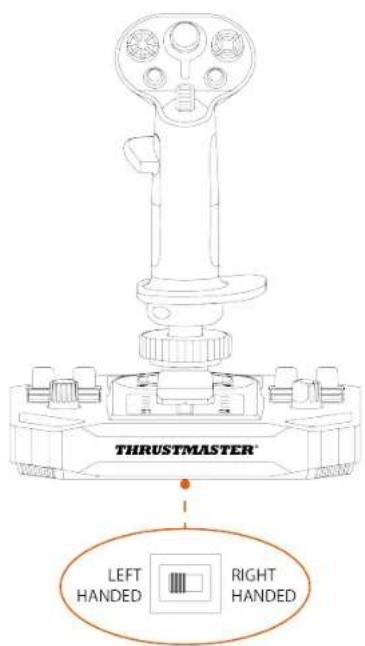

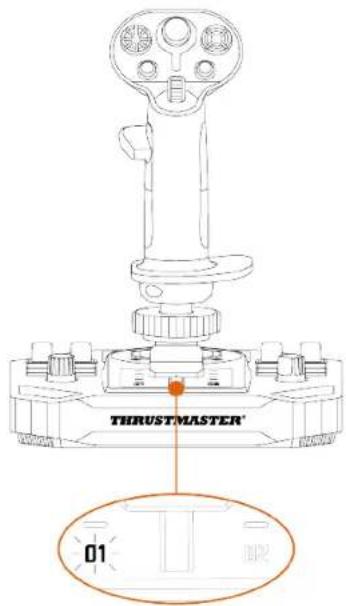

Para configurar o joystick para o modo Esquerdino:

1. Ajuste o seletor situado na parte inferior da base do joystick para LEFT HANDED (Modo Esquerdino).

O joystick é reconhecido com o nome Sol-R [L] Flightstick.

1. Desenrosque o descanso do polegar direito (A1).

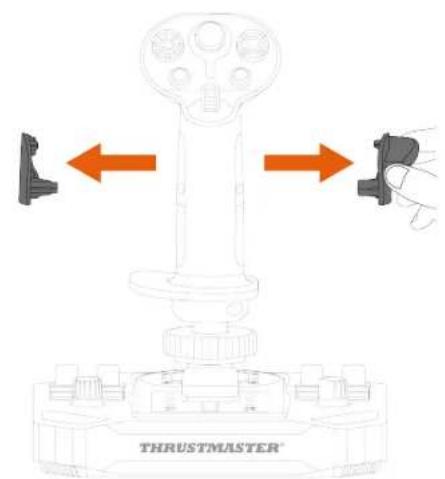

1. Remova ambas as peças do descanso do polegar direito (A1 e A2).

1. Coloque ambas as peças do descanso do polegar esquerdo (B1 e B2) no manípulo do joystick.

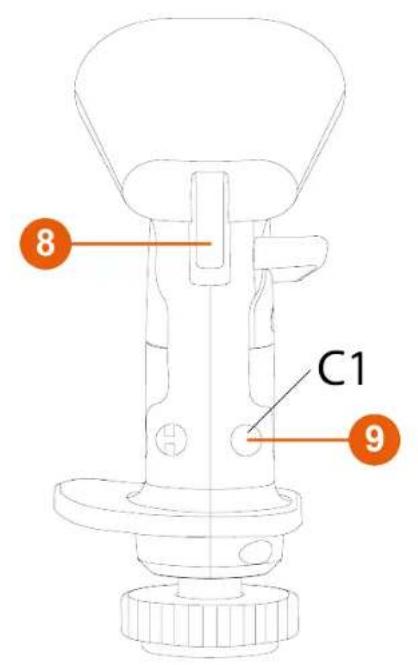

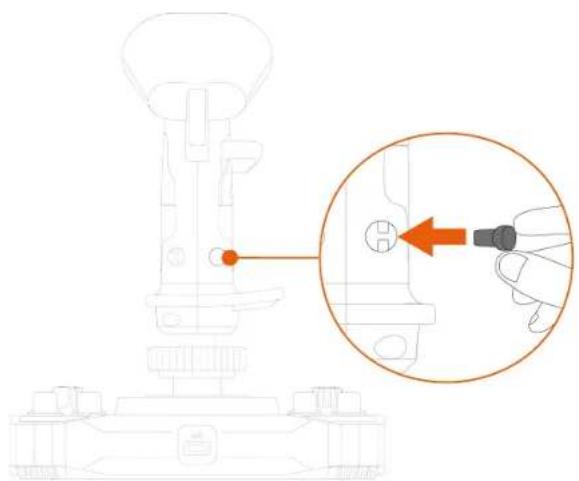

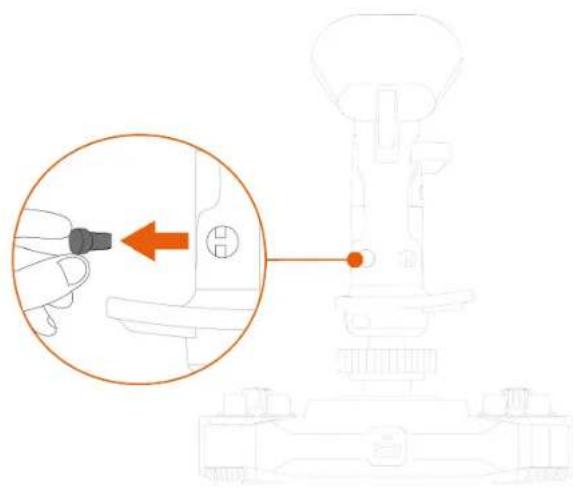

1. Remova o botão amovível (C1 ou C2) situado na parte posterior do manípulo do joystick.

1. Insira o botão amovível preferido (C1 ou C2) por baixo do descanso do polegar B2.

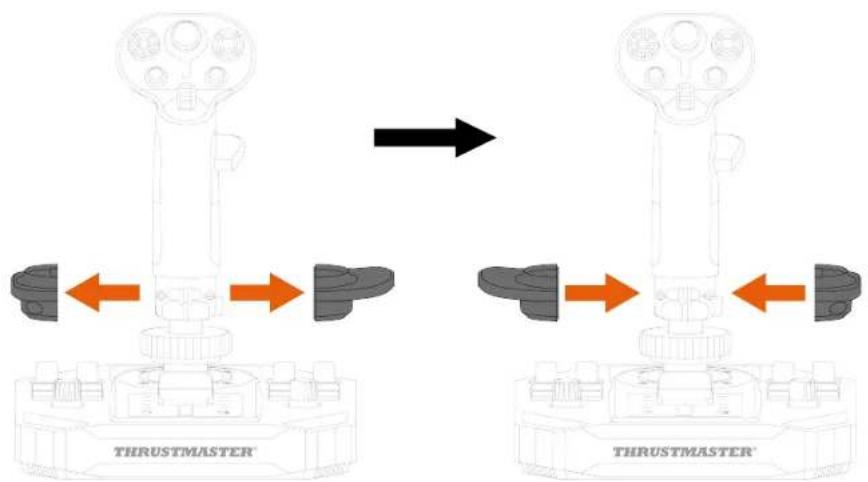

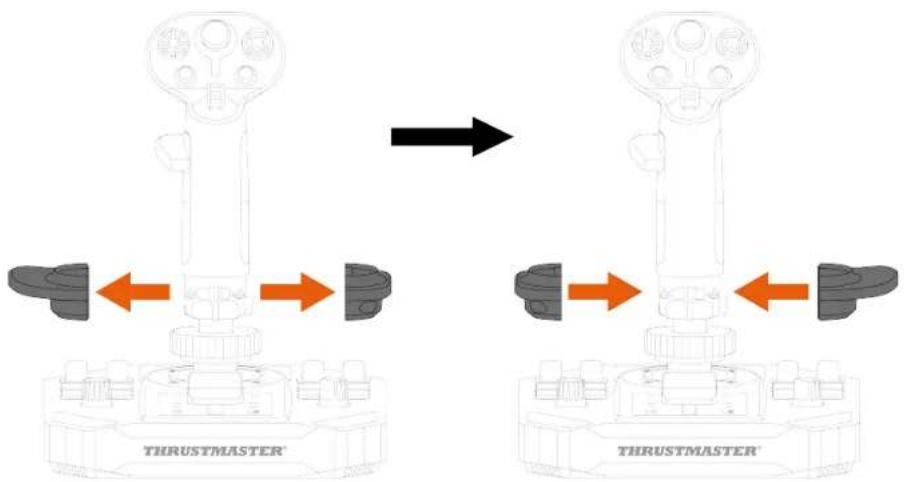

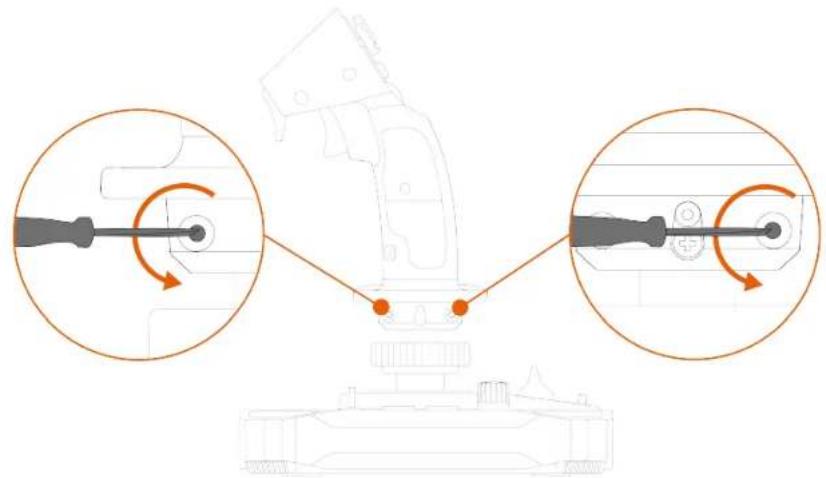

1. Desaperte os dois parafusos que prendem o descanso do pulso na posição.

1. Remova as duas peças do descanso do pulso e reposicione-as no manípulo do joystick invertendo as mesmas.

1. Aperte os dois parafusos que prendem o descanso do pulso na posição.

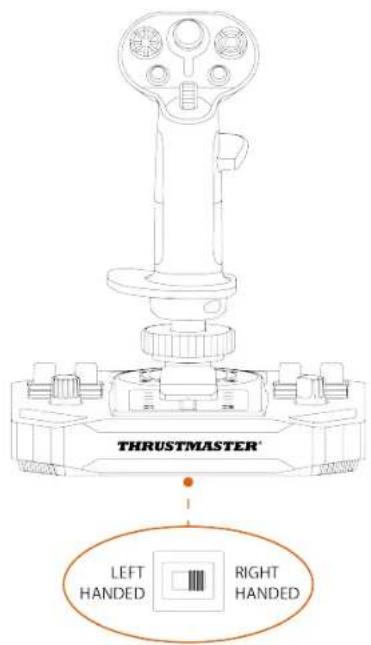

Para configurar o joystick para o modo Destro:

1. Ajuste o seletor situado na parte inferior da base do joystick para RIGHT HANDED (Modo Destro).

O joystick é reconhecido com o nome Sol-R [R] Flightstick.

1. Desenrosque o descanso do polegar esquerdo (B1).

1. Remova ambas as peças do descanso do polegar esquerdo (B1 e B2).

1. Coloque ambas as peças do descanso do polegar esquerdo (A1 e A2) no manípulo do joystick.

1. Enrosque o descanso do polegar direito (A1).

1. Remova o botão amovível (C1 ou C2) situado na parte posterior do manípulo do joystick.

1. Insira o botão amovível preferido (C1 ou C2) por baixo do descanso do polegar A1.

1. Desaperte os dois parafusos que prendem o descanso do pulso na posição.

1. Remova as duas peças do descanso do pulso e reposicione-as no manípulo do joystick invertendo as mesmas.

1. Aperte os dois parafusos que prendem o descanso do pulso na posição.

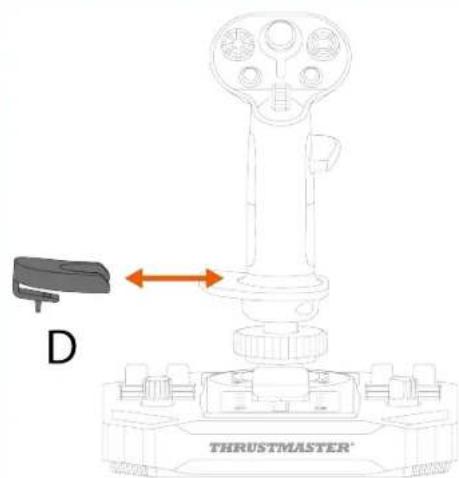

O joystick Sol-R 1 Flightstick possui um adaptador de altura para elevar a sua mão quando segura o manípulo do joystick, para maior conforto.

Sem o adaptador

Para instalar o adaptador de altura, prenda-o ao descanso do pulso.

Modo Esquerdino

Utilize apenas acessórios autorizados. A utilização de acessórios não autorizados poderá danificar o produto e anular a garantia.

Manípulos de joysticks

A base Sol-R é compatível com os seguintes manípulos de joysticks e acessórios:

• Manípulo do joystick F/A-18C Hornet™ HOTAS Add-On Grip*;
• Manípulo do joystick Viper Grip - HOTAS Add-On Grip* (ex-F16-C Viper HOTAS Add-On Grip);
• Adaptador AVA Offset Adapter*;
• Futuros manípulos de joysticks Thrustmaster*.

* Vendido à parte

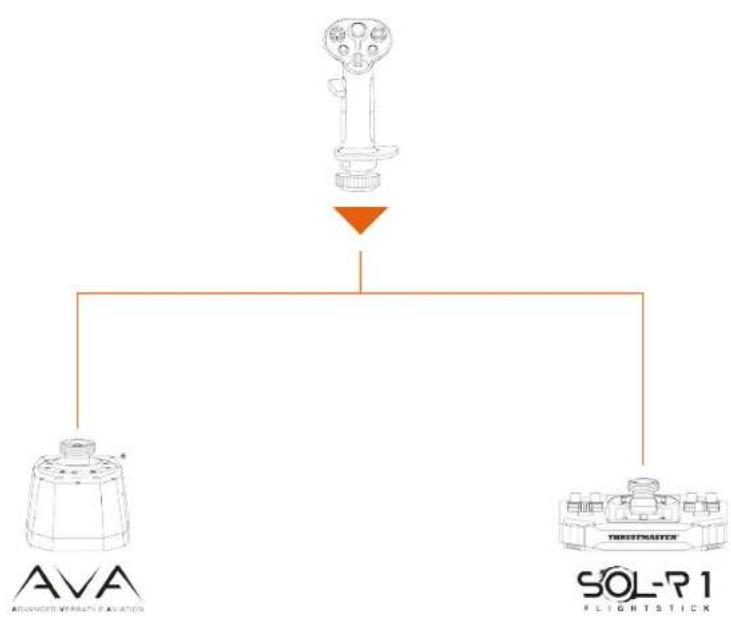

Base

O manípulo do joystick Sol-R é compatível com a base AVA*.

* Vendido à parte

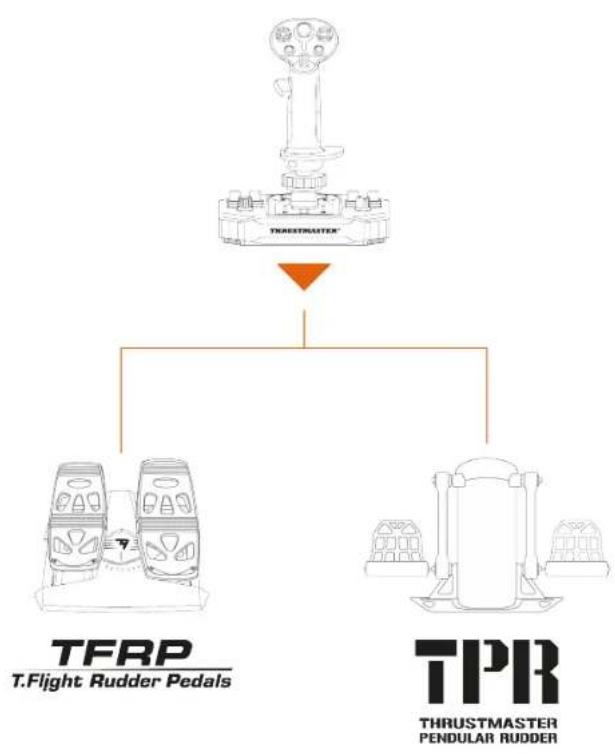

Lemes de direção

O joystick Sol-R 1 Flightstick é compatível com os seguintes sistemas de pedais de leme de direção:

- TFRP T.Flight Rudder Pedals*;

- TPR: Thrustmaster Pendular Rudder*.

• O TFRP e o TPR devem ser ligados ao PC via USB.
• O TFRP e o TPR são compatíveis em todos os jogos que suportam multi-USB e lemes de direção.

10. Software de programação avançada T.A.R.G.E.T

O T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) é um pacote de software inovador de alto desempenho que permite efetuar melhoramentos na maioria dos controladores de voo Thrustmaster e partilhar perfis com a comunidade Thrustmaster.

Instalação

1. Visite:

1. Na secção Software, transfira e instale o software de programação avançada T.A.R.G.E.T.

Características principais

• Várias configurações possíveis dos eixos.
• Múltiplos níveis de programação disponíveis: Basic, Advanced e Script.
• Utilização do princípio de arrastar e largar.
• Capacidade para combinar o joystick Sol-R 1 Flightstick com outros acessórios de simulação de voo Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, gama TCA*, gama VIPER*, gama AVA* – os quais também são todos compatíveis com o software T.A.R.G.E.T), permitindo que sejam reconhecidos como um único dispositivo USB.
• Acesso a perfis avançados criados pela comunidade Thrustmaster.

11. Perguntas frequentes e suporte técnico

Tem alguma questão relativamente ao joystick Sol-R 1 Flightstick, ou deparou-se com problemas técnicos? Se for o caso, visite o sítio Web de suporte técnico da Thrustmaster:

1. O meu joystick não funciona corretamente, ou parece estar mal calibrado

• Desligue o PC, desligue o joystick e em seguida volte a ligá-lo, reinicie o PC e inicie novamente o jogo.
• Ao ligar o joystick, certifique-se de que mantém o manípulo do joystick centrado e evite movê-lo, para evitar quaisquer problemas de calibração.

2. Não consigo configurar o meu joystick

- Aceda ao menu do jogo e selecione Opções > Controlador > Gamepad ou Joystick. Em seguida, escolha a configuração mais adequada, ou reconfigure completamente as opções do joystick.

- Para mais informações, consulte o manual do utilizador ou o utilitário de ajuda online do jogo.

3. O meu joystick é demasiado sensível, ou não é suficientemente sensível

• O joystick Sol-R 1 Flightstick autocalibra-se automaticamente após alguns movimentos nos diferentes eixos.
• Aceda ao menu do jogo e selecione Opções > Controlador > Gamepad ou Joystick. Em seguida, ajuste a sensibilidade e as zonas mortas do seu joystick, se estas opções estiverem disponíveis.

4. O meu joystick não funciona

- De modo a que o joystick Sol-R 1 Flightstick funcione corretamente com videojogos, necessita de atualizar o respetivo firmware.

Selecione Controladores e siga as instruções, incluindo o procedimento de transferência e instalação.

THRUSTMASTER®

FLIGHTSTICK

ΠΚ (Windows® 10/11)
