SolR 2 HOSAS - Manette THRUSTMASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Manette de vol (joystick) HOSAS (Hands on Stick and Stick) pour simulation spatiale
Compatibilité	PC Windows 10/11
Alimentation	USB (câble USB-A vers USB-C fourni)
Poids	Environ 1,2 kg
Dimensions (base)	Environ 25 x 20 x 15 cm
Manche	Ambidextre (droitier/gaucher) avec repose-pouce et repose-poignet interchangeables
Nombre de boutons	Plus de 30 boutons actionnables incluant gâchettes, interrupteurs à bascule, encodeur, sélecteur rotatif, mini-stick analogique
Croix multidirectionnelle	1 croix 8 directions (point de vue) désactivable
Manette des gaz	Intégrée avec indicateurs lumineux
Palonnier	Par rotation du manche (axe Z), verrouillable via vis Allen 2 mm
LED personnalisables	11 LEDs RGB configurables via panneau de configuration Windows
Rétroéclairage	Zone mini-stick rétroéclairée (selon base)
Connectique	1 port USB-C sur la base
Mise à jour firmware	Nécessaire avant première utilisation, via site Thrustmaster
Logiciel de programmation	T.A.R.G.E.T. (Thrustmaster Advanced Programming Graphical Editor)
Fixation	4 pas de vis M6 (profondeur max 15 mm) pour supports optionnels (TM Flying Clamp, cockpit)
Accessoires inclus	Repose-pouces droit et gauche, boutons amovibles (2), adaptateur de hauteur, supports de stabilité
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Risque de pincement entre base et manche. Ne pas forcer l'alignement des connecteurs.
Garantie	2 ans (pièces détachées disponibles via SAV Thrustmaster)

FOIRE AUX QUESTIONS - SolR 2 HOSAS THRUSTMASTER

Comment basculer entre le mode droitier et le mode gaucher ?

Avant de brancher le joystick, positionnez le sélecteur sous la base sur RIGHT HANDED (droitier) ou LEFT HANDED (gaucher). Ensuite, dévissez et intervertissez les repose-pouces et repose-poignets selon les instructions du manuel.

Comment verrouiller la fonction palonnier (axe Z) ?

Utilisez une clé Allen de 2 mm (non fournie) pour serrer la vis six pans située sous le repose-poignet. Pour déverrouiller, desserrez cette vis.

Comment personnaliser les LEDs du joystick ?

Accédez au panneau de configuration Windows, ouvrez les propriétés du joystick, puis l'onglet LEDS. Cliquez sur un rond coloré pour sélectionner une LED, choisissez une couleur via le cercle chromatique, la palette ou un code RGB/HEX, et validez avec OK.

Quels palonniers sont compatibles avec le SolR 2 HOSAS ?

Le joystick est compatible avec les palonniers TFRP T.Flight Rudder Pedals et TPR Thrustmaster Pendular Rudder (vendus séparément). Ils se branchent en USB sur le PC.

Comment installer le logiciel T.A.R.G.E.T. ?

Rendez-vous sur https://support.thrustmaster.com/product/sol-r-1-flightstick (ou la page correspondante), dans la rubrique Logiciel, téléchargez et installez T.A.R.G.E.T. Il permet de programmer des profils avancés et de fusionner plusieurs périphériques Thrustmaster.

Pourquoi mon joystick n'est-il pas reconnu par le jeu ?

Assurez-vous d'avoir mis à jour le firmware via le site Thrustmaster. Redémarrez votre PC, rebranchez le joystick et vérifiez dans le panneau de configuration Windows que l'état est OK. Vérifiez aussi que le jeu supporte les contrôleurs de vol.

Comment changer le repose-pouce ?

Dévissez le repose-pouce en place (A1 pour droitier, B1 pour gaucher) et retirez les deux parties. Placez les deux parties de l'autre repose-pouce sur le manche et revissez. Insérez également le bouton amovible sous le repose-pouce selon votre préférence.

Puis-je utiliser le joystick sans les supports de stabilité ?

Oui, les supports de stabilité sont optionnels. Ils se clipsent dans les quatre coins de la base pour améliorer la stabilité sur une surface plane. Vous pouvez les utiliser ou non.

Comment désactiver la croix multidirectionnelle (point de vue) ?

Dans le panneau de configuration Windows, ouvrez les propriétés du joystick, onglet Test. Décochez l'option Croix multidirectionnelle. La croix reste physiquement utilisable mais n'envoie plus de commande de point de vue.

Où trouver les pièces détachées (repose-pouces, boutons, adaptateur) ?

Contactez le support technique Thrustmaster via support.thrustmaster.com ou consultez la section accessoires. Certaines pièces comme les repose-pouces ou boutons amovibles sont incluses dans la boîte.

MODE D'EMPLOI SolR 2 HOSAS THRUSTMASTER

Manuel de l'utilisateur

Lisez attentivement les instructions fournies dans ce manuel avant d'installer le produit, avant toute utilisation et avant tout entretien. Conformez-vous aux consignes de sécurité. Le non-respect de ces instructions peut causer des accidents et/ou des dommages. Conservez ce manuel pour toute consultation ultérieure des instructions.

TABLE DES MATIÈRES

1. CONTENU DE LA BOITE......6
2. CARACTERISTIQUES TECHNIQUES .....7
3. INFORMATIONS LIEES A L'UTILISATION..11
4. MONTAGE....13
5. INSTALLATION SUR PC....15

Panneau de configuration 16

Mapping....20

1. INSTALLATION SUR UN SUPPORT......23

Installation sur un TM Flying Clamp*......24

Installation sur un cockpit* ou un autre

support fixe ^* 25

1. FONCTIONNALITES....26

Manette des gaz....26

Fonction palonnier....27

Croix multidirectionnelle point de vue.....29

1. CONFIGURATION DU MANCHE .....32

Mode Droitier ou Gaucher 32

Adaptateur de hauteur....43

1. COMPATIBILITE......44

Manches 45

Base....46

Palonniers 47

1. LOGICIEL DE PROGRAMMATION

AVANCEE T.A.R.G.E.T....48

Installation....48

Principales caractéristiques....49

Vivez une expérience stellaire unique avec le joystick Sol-R 1 Flightstick qui vous accompagnera au cœur de vos combats et explorations spatiales.

Ce manuel va vous aider à installer et utiliser dans les meilleures conditions votre joystick Sol-R 1 Flightstick. Avant de décoller, lisez attentivement les instructions et les avertissements, ils vous aideront à tirer le maximum de plaisir de votre produit.

Mise à jour du firmware

Pour que le joystick Sol-R 1 Flightstick fonctionne correctement avec les jeux vidéo, il est impératif de mettre à jour le firmware.

Pour effectuer la mise à jour, allez sur

Sélectionnez Pilotes et suivez les instructions et la procédure de téléchargement et d'installation.

1. Contenu de la boîte

2. Caractéristiques techniques

1 Mini-stick analogique
2 Croix multidirectionnelles point de vue 8 directions (hat)
3 Boutons d'action
4 Molette
⑤ Repose-pouces (droitier et gaucher)
6 Repose-poignet ambidextre
7 Palonnier par rotation du manche (verrouillable)

8 Gâchettes (dont une double gâchette)
9 Boutons amovibles
10 Adaptateur de hauteur amovible (droitier et gaucher)

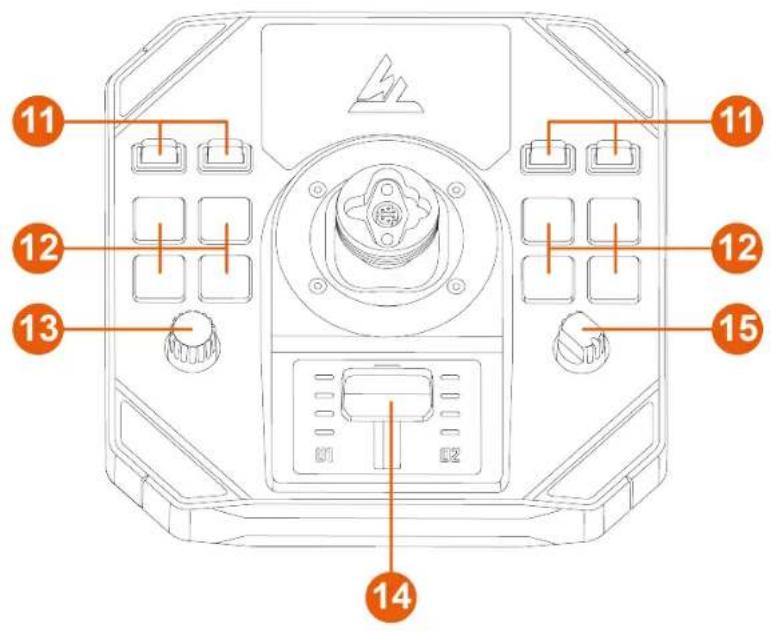

11 Interrupteurs à bascule (deux positions)
12 Boutons d'action rétroéclairés
13 Encodeur
14 Manette des gaz avec indicateurs lumineux
15 Sélecteur rotatif (quatre positions)

16 Connecteur USB-C
17 Sélecteur LEFT HANDED (gaucher) / RIGHT HANDED (droitier)
18 Câble USB-A – USB-C
19 Supports de stabilité

3. Informations liées à l'utilisation

Documentation

Avant d'utiliser ce produit, relisez attentivement cette documentation et conservez-la pour pouvoir la consulter ultérieurement.

Risque de pincement

Lorsque vous utilisez le joystick Sol-R 1 Flightstick, ne placez pas vos doigts dans l'espace entre la base et l'axe du manche.

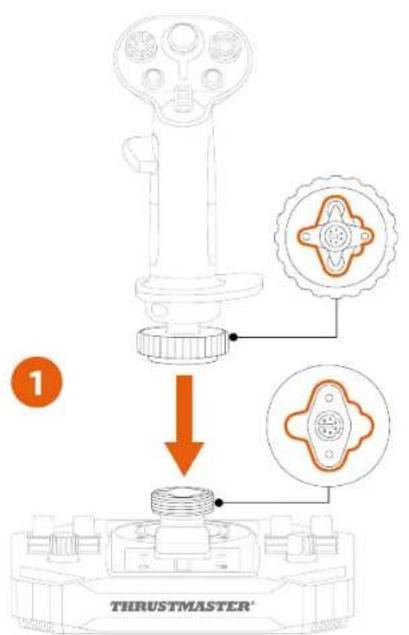

1. Placez le manche sur la base. Veillez à ce que le manche soit correctement positionné, comme indiqué sur le schéma ci-après.

2. Vissez la bague de serrage.

Si vous sentez une résistance, ne forcez pas. Vérifiez que les connecteurs de la base et du manche sont bien alignés, comme illustré ci-avant. Le non-respect de cette consigne peut endommager les produits.

1. (Optionnel) Clipsez les supports de stabilité dans les quatre coins de la base.

5. Installation sur PC

1. Allez sur :
   https://support.thrustmaster.com/product/sol-r-1-flightstick.
2. Téléchargez et installez le pilote PC et son interface personnalisée du panneau de configuration Windows.
3. Une fois le pilote PC installé, branchez le joystick Sol-R 1 Flightstick sur l'un des ports USB de votre PC à l'aide du câble USB-A – USB-C.

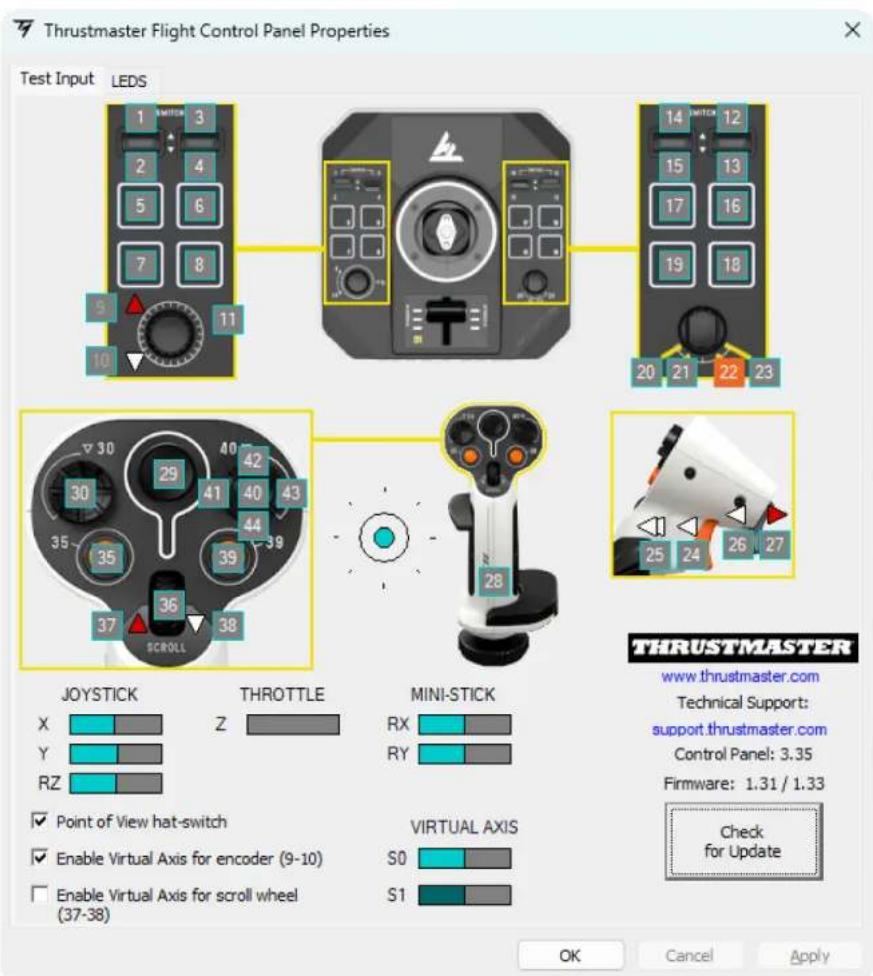

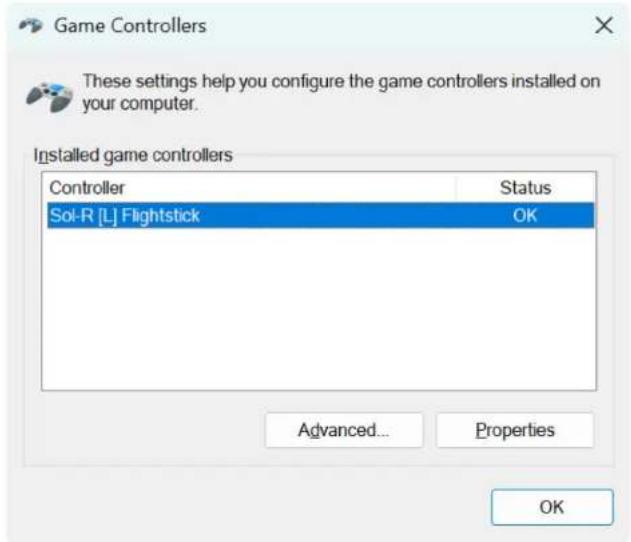

Panneau de configuration

Pour accéder au panneau de configuration, sélectionnez Démarrer, saisissez Control Panel ou Panneau de configuration dans la barre de recherche puis cliquez sur Control Panel ou Panneau de configuration (sous Windows® 10/11).

La boîte de dialogue Contrôleurs de jeu s'affiche. L'accessoire apparaît à l'écran sous le nom Sol-R [R] Flightstick ou Sol-R [L] Flightstick et l'état OK.

Dans la boîte de dialogue Contrôleurs de jeu, cliquez sur Propriétés pour tester et visualiser l'ensemble des fonctions.

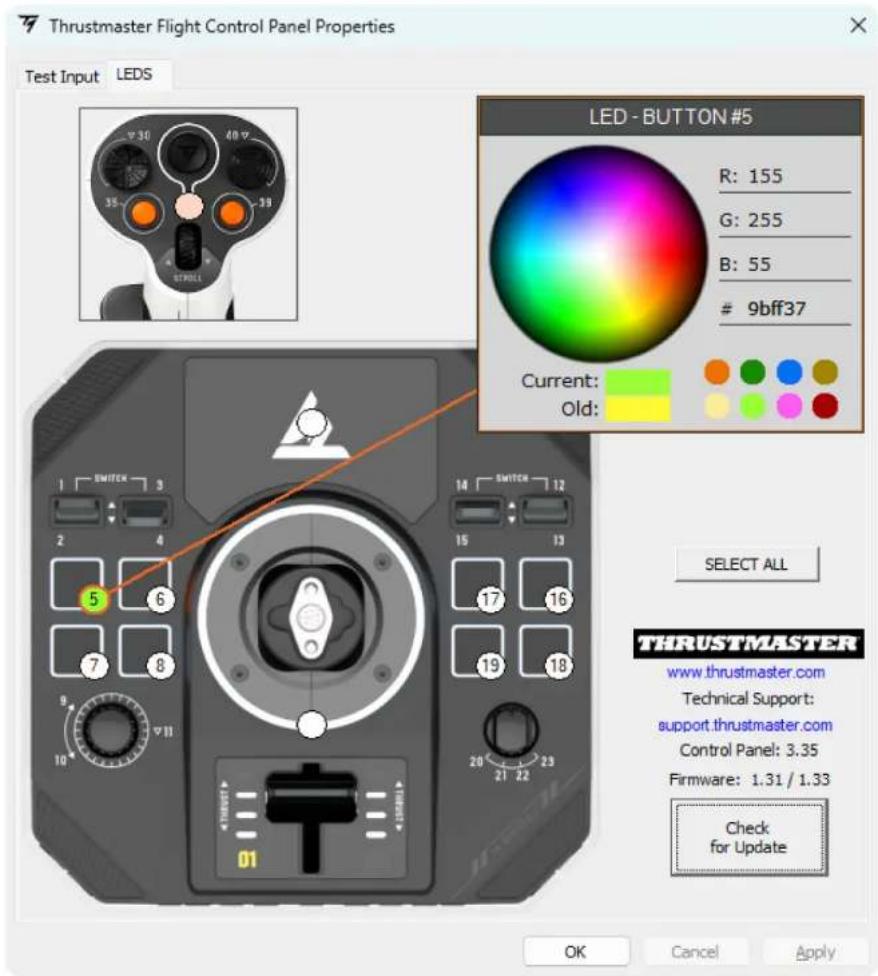

LEDs personnalisables

Le joystick Sol-R 1 Flightstick dispose de onze LEDs personnalisables via le panneau de configuration.

Vous pouvez associer une couleur différente à chaque LED.

Pour modifier la couleur des LEDs :

1. Accédez au panneau de configuration du joystick Sol-R 1 Flightstick.
2. Dans la boîte de dialogue Contrôleurs de jeu, cliquez sur Propriétés.
3. Dans l'onglet LEDS, cliquez sur un des ronds colorés pour sélectionner la LED à modifier.
4. Utilisez le cercle chromatique ou la palette de couleurs prédéfinies ou saisissez un code couleur (RGB ou HEX) pour modifier la couleur.
5. Cliquez sur OK pour enregistrer la modification.

Lorsque le manche Sol-R est installé sur une base AVA*, la zone du mini-stick est rétroéclairée et vous pouvez modifier la couleur.

Mapping

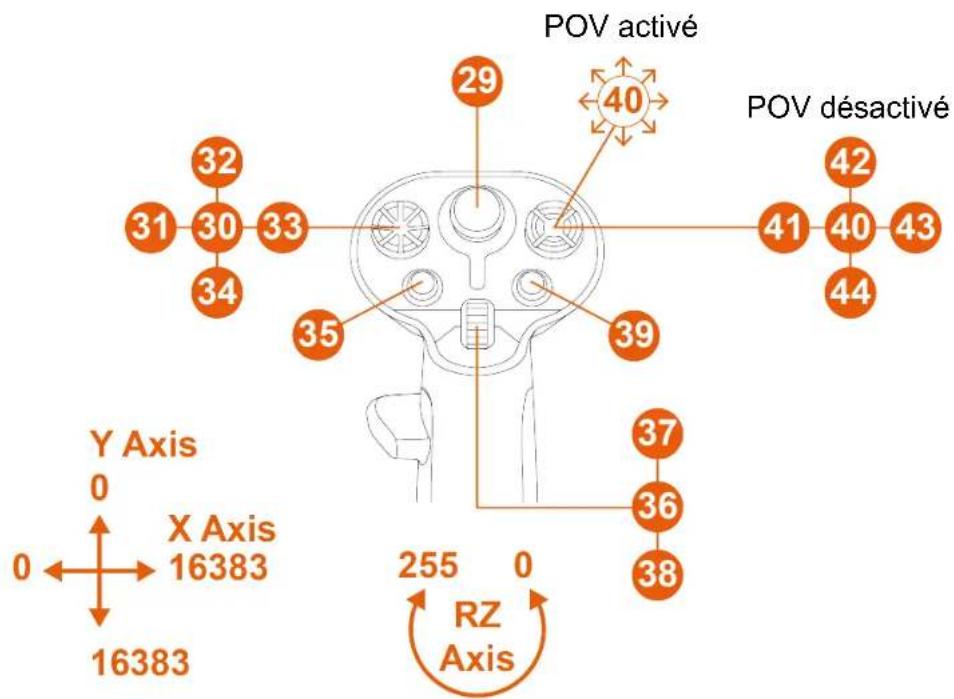

Mode Droitier

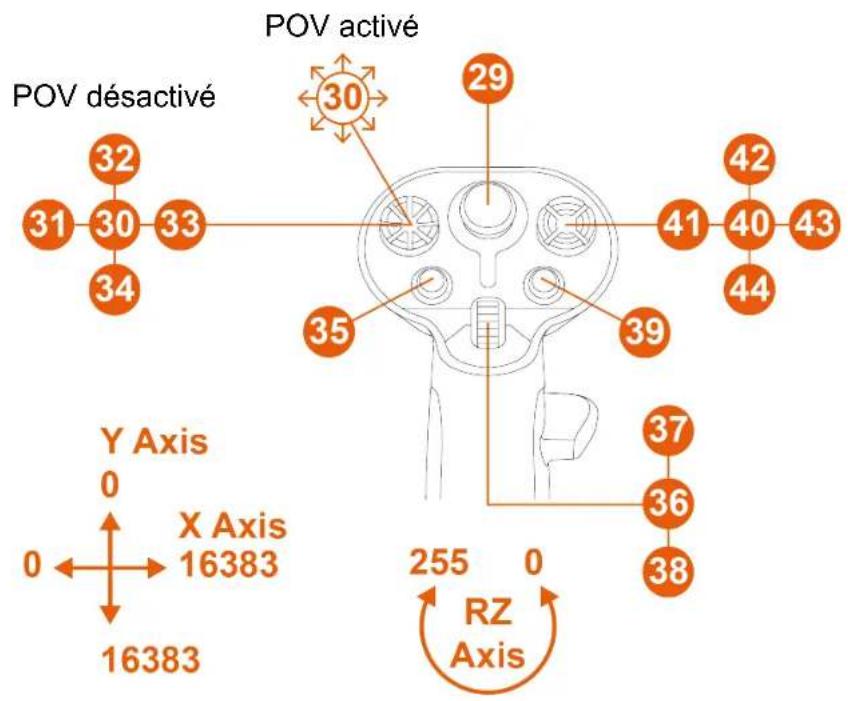

Mode Gaucher

6. Installation sur un support

Vous pouvez installer le joystick Sol-R 1 Flightstick sur différents types de supports à l'aide de vis M6 (non fournies) et des pas de vis situés sous la base. À l'intérieur de la base, la longueur maximale de la vis ne doit pas dépasser 15 mm.

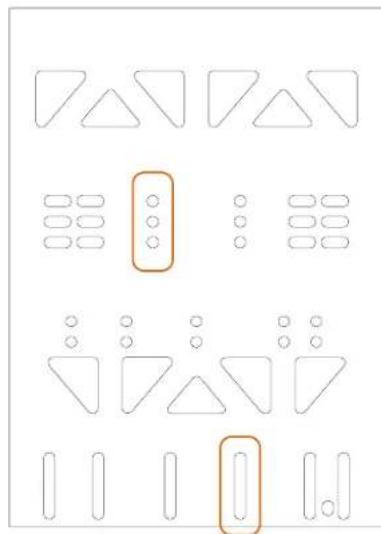

Installation sur un TM Flying Clamp\*

Pour fixer le joystick Sol-R 1 Flightstick sur le support TM Flying Clamp*, utilisez deux vis M6 (non fournies).

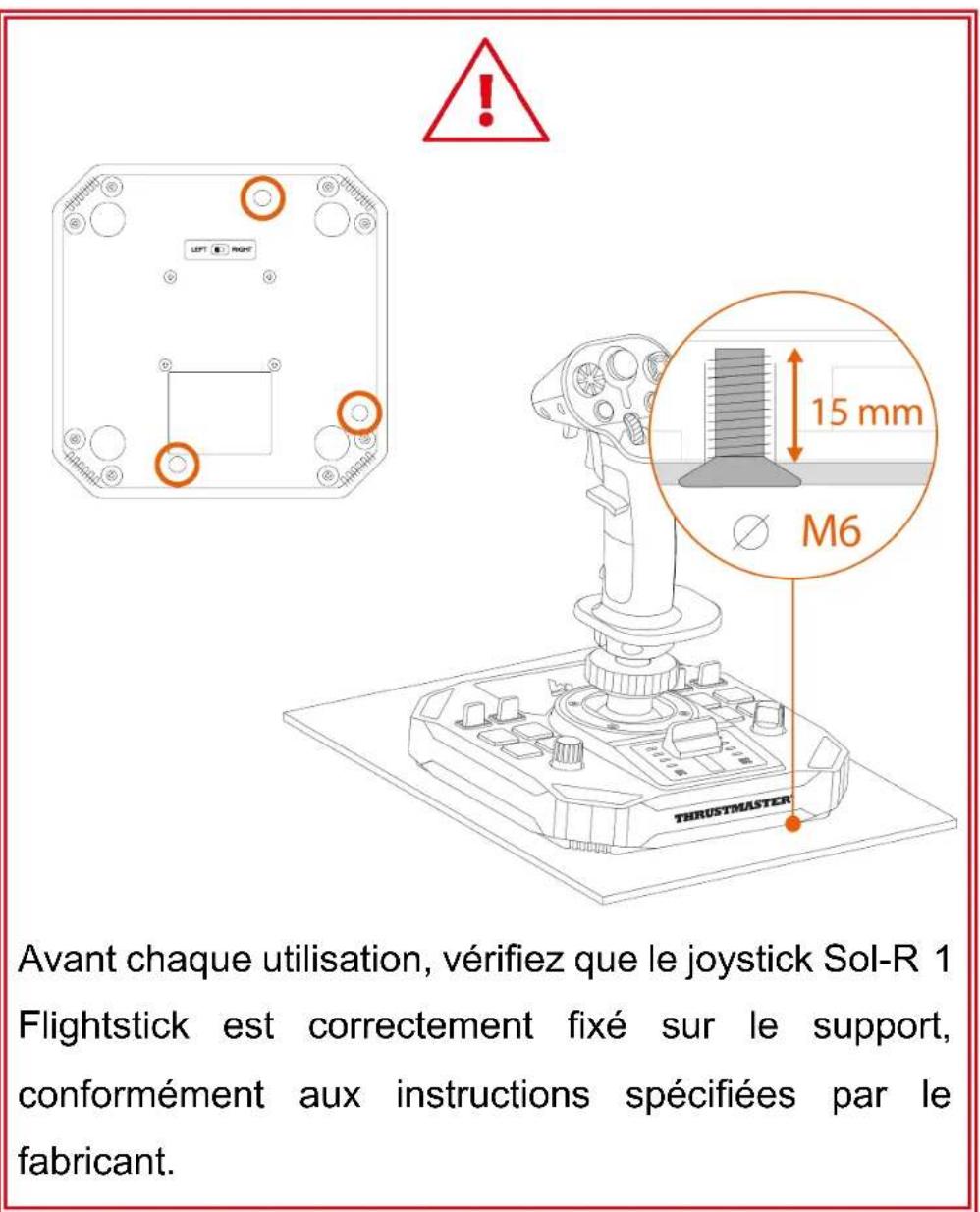

Installation sur un cockpit\* ou un autre support fixe\*

Pour fixer le joystick Sol-R 1 Flightstick sur un cockpit* ou un support de bureau*, utilisez des vis M6 (non fournies) et les pas de vis situés sous la base.

Afin de ne pas endommager le joystick Sol-R 1 Flightstick, vérifiez auprès du fabricant du cockpit ou du support technique sa compatibilité avec les produits Thrustmaster.

7. Fonctionnalités

Manette des gaz

Le joystick Sol-R 1 Flightstick dispose d'une manette des gaz qui permet de contrôler facilement la poussée de votre moteur. Les indicateurs lumineux vous aident à être plus précis.

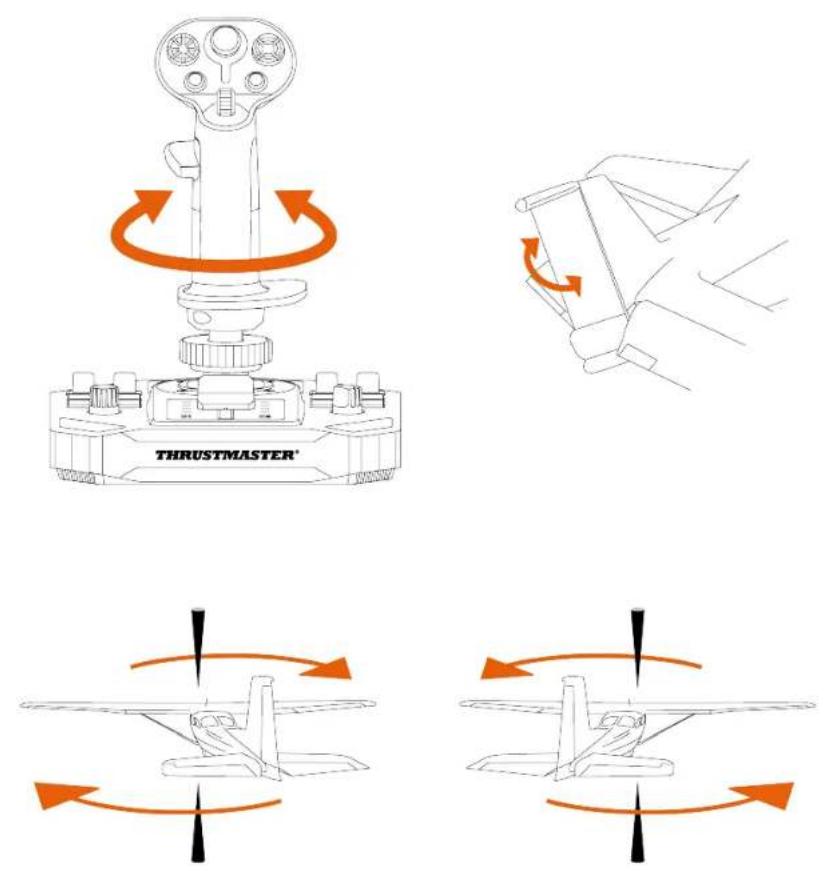

Fonction palonnier

Le joystick Sol-R 1 Flightstick dispose d'une fonction palonnier accessible par rotation du manche vers la gauche ou la droite.

Dans un avion, le pilote actionne le palonnier pour braquer la gouverne de direction et faire pivoter l'avion autour de son axe vertical, entraînant ainsi un virage vers la gauche ou la droite.

Cette fonction peut être désactivée en verrouillant la rotation de l'axe Z (lacet).

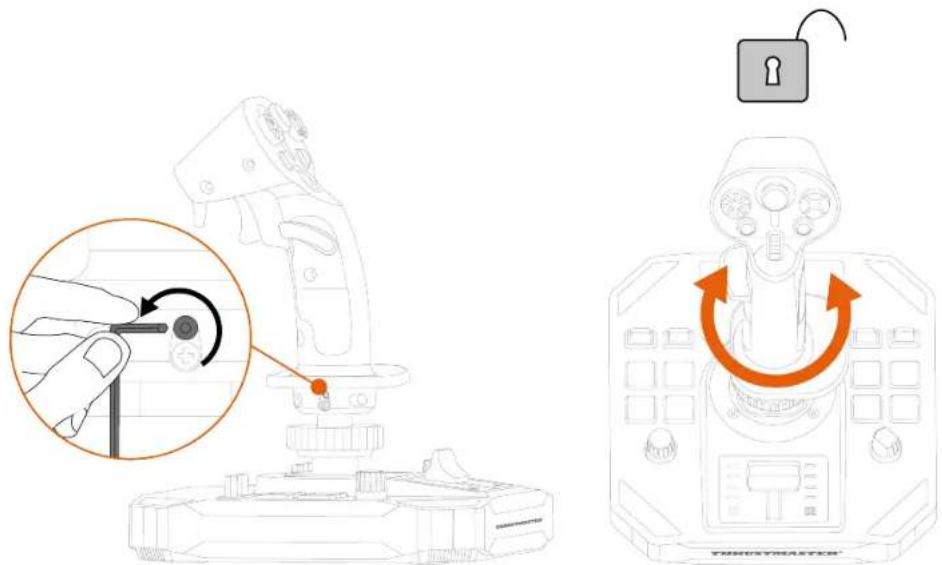

Pour verrouiller la fonction palonnier :

- À l'aide d'une clé Allen de 2 mm (non fournie), serrez la vis 6 pans située sous le repose-poignet.

Pour déverrouiller la fonction palonnier :

- À l'aide d'une clé Allen de 2 mm (non fournie), desserrez la vis 6 pans située sous le repose-poignet.

Croix multidirectionnelle point de vue

Le joystick Sol-R 1 Flightstick est doté d'une croix multidirectionnelle point de vue qui permet de surveiller ce qui se passe autour de votre appareil (dans les jeux le permettant).

Depuis le menu de configuration de votre jeu, programmez les différentes vues (vue arrière, vue sur la gauche, vue sur la droite, vues externes) sur les directions de la croix multidirectionnelle point de vue.

Vous pouvez réserver la croix multidirectionnelle point de vue à d'autres utilisations (tir, etc.).

La fonction point de vue peut être désactivée. Cependant, la croix multidirectionnelle est toujours utilisable.

Pour désactiver la fonction point de vue :

1. Accédez au panneau de configuration du joystick Sol-R 1 Flightstick.
2. Dans la boîte de dialogue Contrôleurs de jeu, cliquez sur Propriétés.
3. Dans l'onglet Test du périphérique, décochez Croix multidirectionnelle.

Fonction point de vue (mode Droitier)

Activée
Désactivée

Fonction point de vue (mode Gaucher)

Activée
Désactivée

8. Configuration du manche

Mode Droitier ou Gaucher

Le joystick Sol-R 1 Flightstick est ambidextre afin de s'adapter parfaitement à tous les joueurs, qu'ils soient droitiers ou gauchers.

Par défaut, le joystick est configuré en mode Droitier.

Mode Gaucher

Mode Droitier

Effectuez la procédure pour passer du mode Droitier au mode Gaucher (ou inversement) avant de brancher le joystick à votre PC.

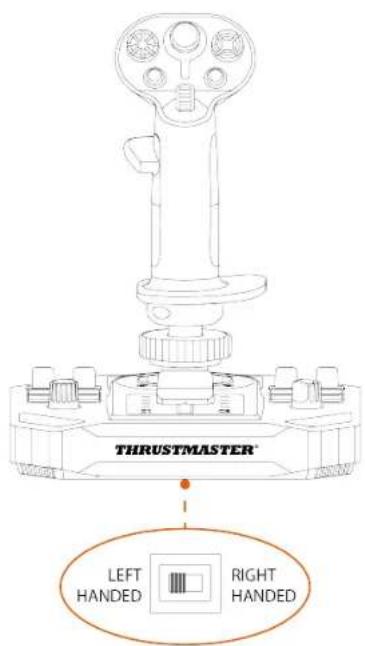

Pour définir le joystick en mode Gaucher :

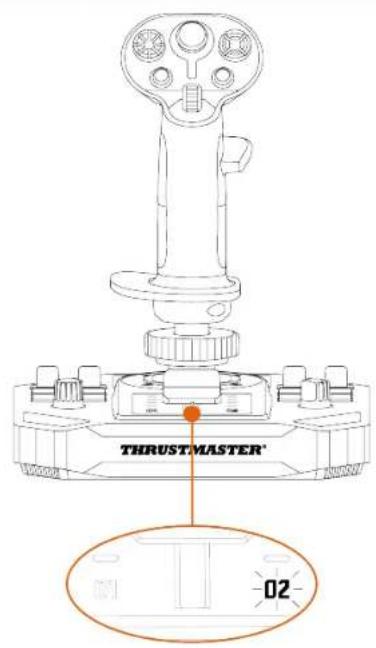

1. Positionnez le sélecteur situé sous la base du joystick sur LEFT HANDED (gaucher).

Le joystick est reconnu sous le nom Sol-R [L] Flightstick.

1. Dévissez le repose-pouce droit A1.

1. Retirez les deux parties du repose-pouce droit (A1 et A2).

1. Placez les deux parties du repose-pouce gauche (B1 et B2) sur le manche.

1. Vissez le repose-pouce gauche B1.

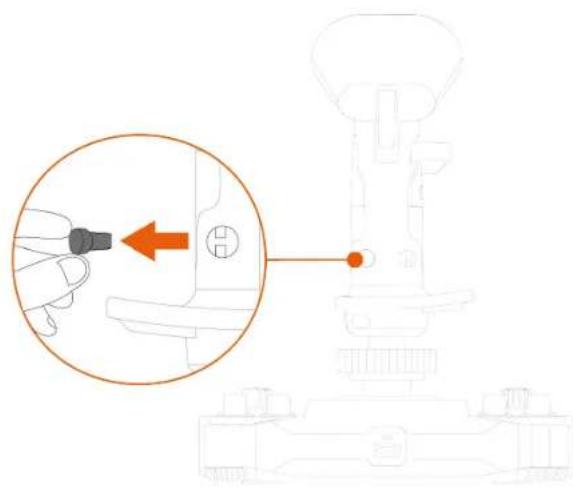

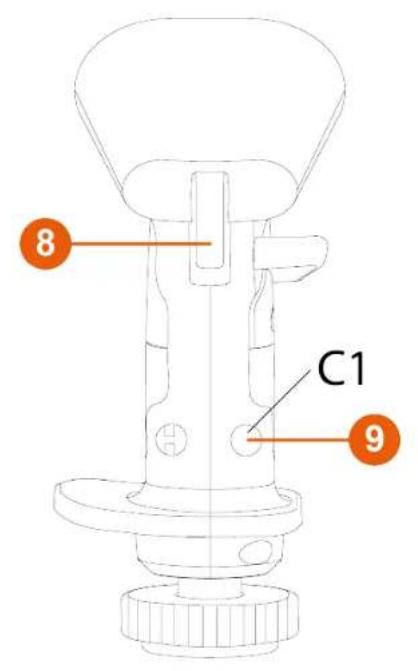

1. Retirez le bouton amovible (C1 ou C2) situé à l'arrière du manche.

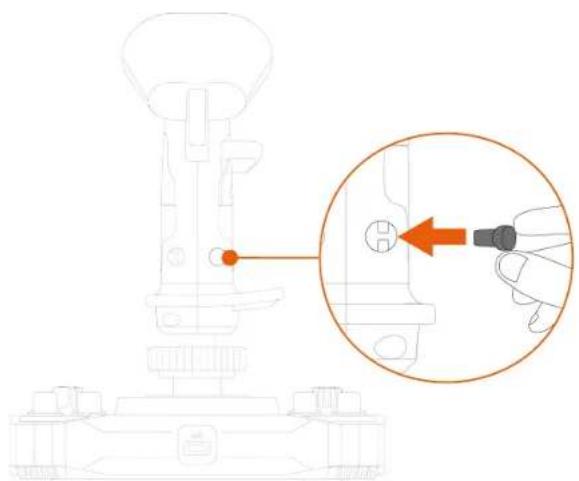

1. Insérez le bouton amovible que vous préférez (C1 ou C2) sous le repose-pouce B2.

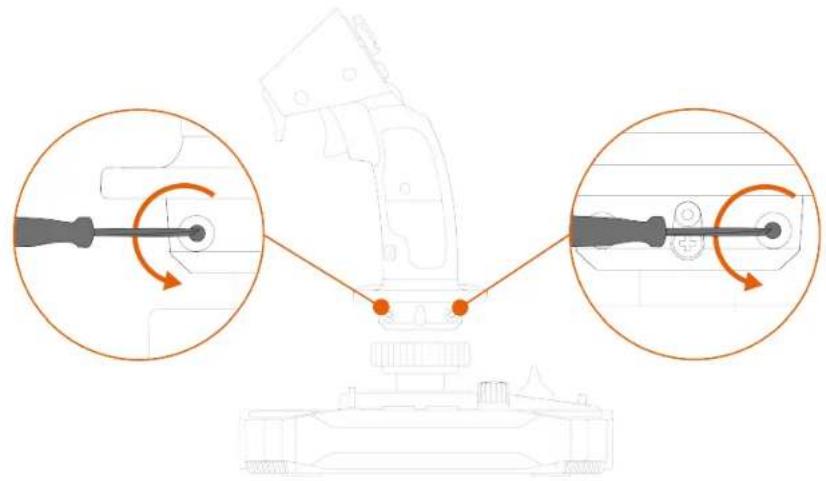

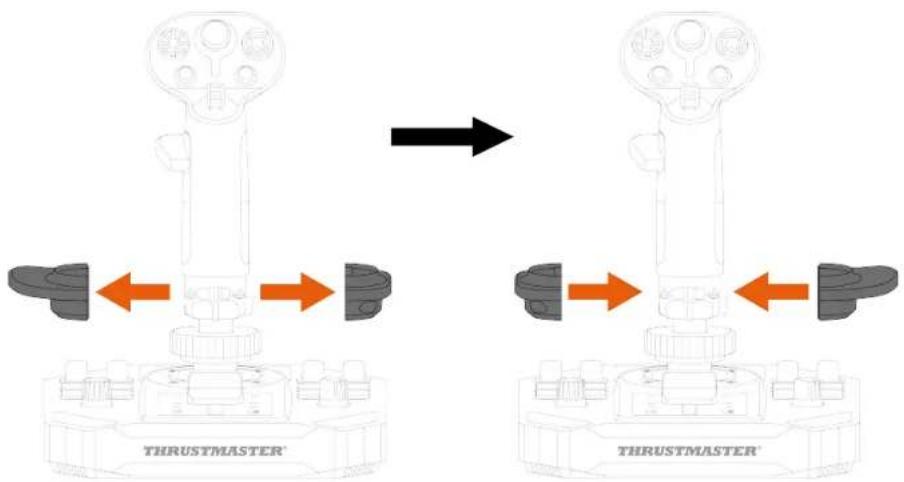

1. Dévissez les deux vis qui maintiennent le repose-poignet.

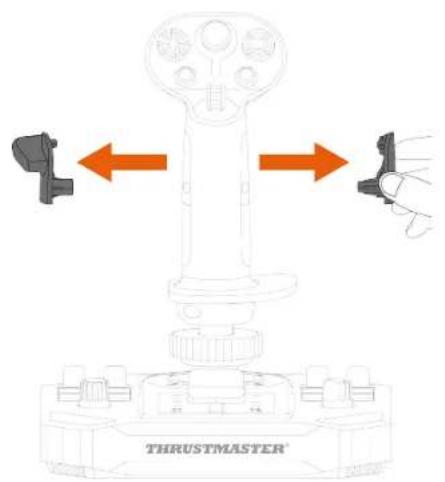

1. Retirez les deux parties du repose-poignet, puis repositionnez-les sur le manche en inversant les pièces.

1. Vissez les deux vis qui maintiennent le repose-poignet.

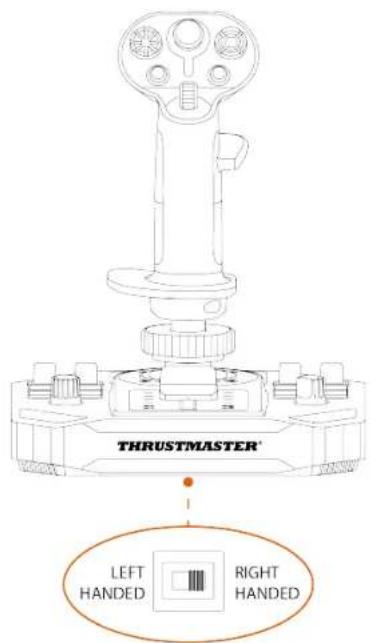

Pour définir le joystick en mode Droitier :

1. Positionnez le sélecteur situé sous la base du joystick sur RIGHT HANDED (droitier).

Le joystick est reconnu sous le nom Sol-R [R] Flightstick.

1. Dévissez le repose-pouce gauche B1.

1. Retirez les deux parties du repose-pouce gauche (B1 et B2).

1. Placez les deux parties du repose-pouce droit (A1 et A2) sur le manche.

1. Vissez le repose-pouce droit A1.

1. Retirez le bouton amovible (C1 ou C2) situé à l'arrière du manche.

1. Insérez le bouton amovible que vous préférez (C1 ou C2) sous le repose-pouce A1.

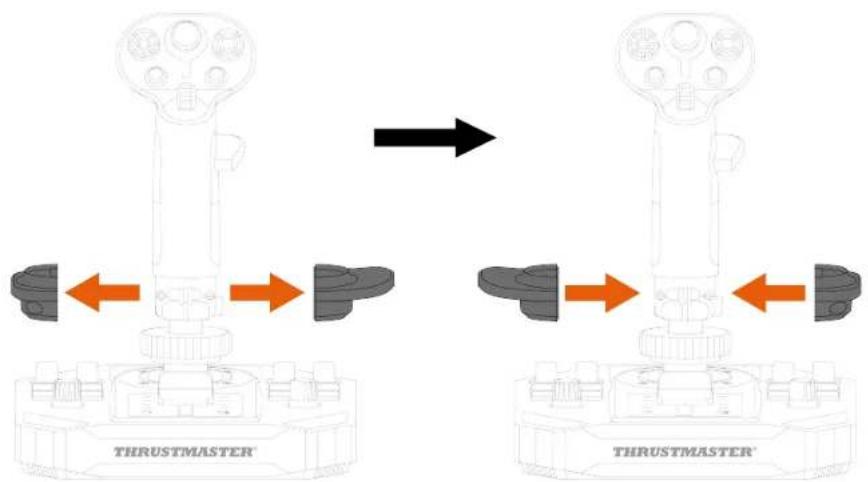

1. Dévissez les deux vis qui maintiennent le repose-poignet.

1. Retirez les deux parties du repose-poignet, puis repositionnez-les sur le manche en inversant les pièces.

1. Vissez les deux vis qui maintiennent le repose-poignet.

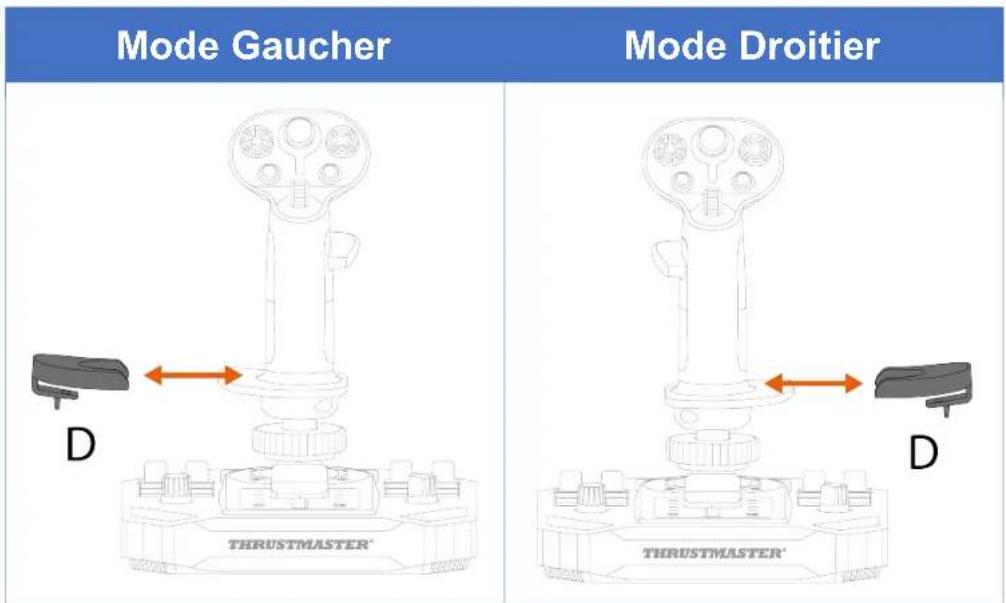

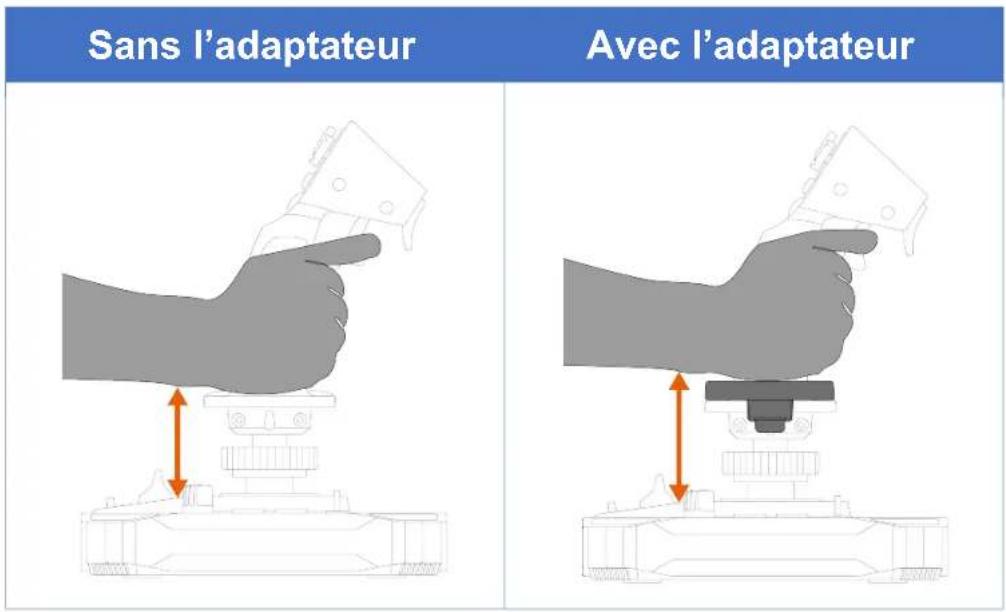

Adaptateur de hauteur

Le joystick Sol-R 1 Flightstick dispose d'un adaptateur de hauteur pour surélever votre main lorsque vous tenez le manche et vous offrir plus de confort.

Pour installer l'adaptateur de hauteur, clipsez-le sur le repose-poignet.

Utilisez uniquement des accessoires approuvés. L'utilisation d'accessoires non approuvés peut endommager le produit et annuler la garantie.

Manches

La base Sol-R est compatible avec les manches et accessoire suivants :

• manche F/A-18C Hornet™ HOTAS Add-On Grip* ;
• manche Viper Grip - HOTAS Add-On Grip* (anciennement F16-C Viper HOTAS Add-On Grip);
• adaptateur AVA Offset Adapter* ;
• futurs manches Thrustmaster*.

*vendu séparément

Base

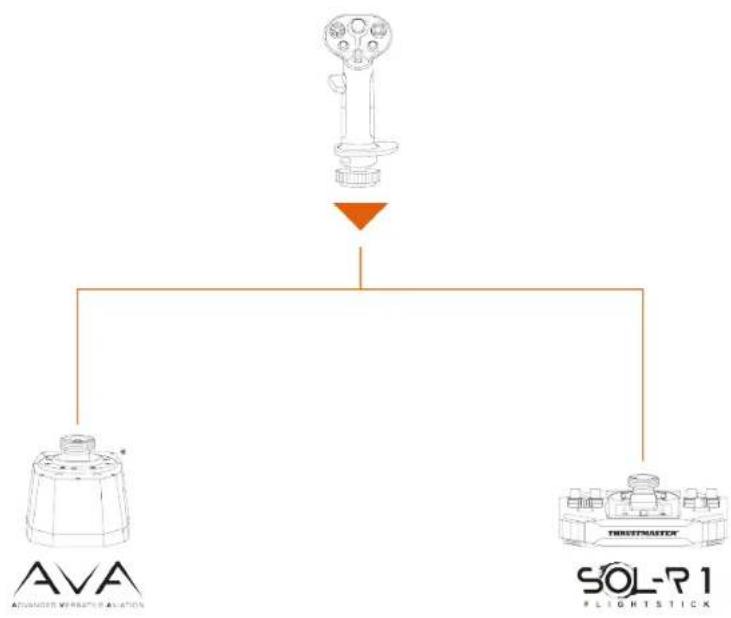

Le manche Sol-R est compatible avec la base AVA*.

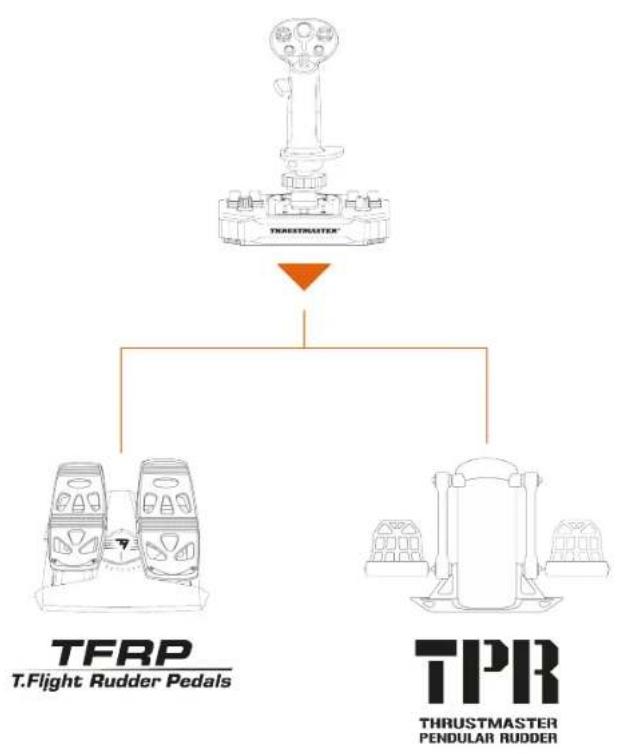

Le joystick Sol-R 1 Flightstick est compatible avec les palonniers suivants :

- TFRP T.Flight Rudder Pedals* ;

- TPR : Thrustmaster Pendular Rudder*.

- Le TFRP et le TPR doivent être branchés en USB sur votre PC.

- Le TFRP et le TPR sont compatible dans tous les jeux acceptant le multi-USB et les palonniers.

*vendu séparément

10. Logiciel de programmation avancée T.A.R.G.E.T

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) est une suite logicielle innovante et performante permettant d'améliorer la plupart des contrôleurs de vol Thrustmaster et de partager des profils avec la communauté Thrustmaster.

Installation

1. Allez sur : https://support.thrustmaster.com/product/sol-r-1-flightstick.

2. Dans la rubrique Logiciel, téléchargez et installez le logiciel de programmation avancée T.A.R.G.E.T.

Principales caractéristiques

• Diverses configurations possibles des axes.
• Plusieurs niveaux de programmation possibles : Basic, Advanced et Script.
• Utilisation du principe Drag and Drop.
• Fusion possible du joystick Sol-R 1 Flightstick avec les autres accessoires de simulation de vol Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, gamme TCA*, gamme VIPER*, gamme AVA*, également compatibles avec T.A.R.G.E.T) permettant la reconnaissance d'un seul périphérique USB.
• Accès aux profils avancés créés par la communauté Thrustmaster.

11. FAQ et support technique

Vous avez des questions ou vous rencontrez des problèmes techniques concernant le joystick Sol-R 1 Flightstick ? Consultez le site du support technique Thrustmaster :

1. Mon joystick ne fonctionne pas correctement ou semble mal calibré

• Éteignez votre PC, déconnectez votre joystick puis reconnectez-le, redémarrez votre PC et relancez votre jeu.
• Lorsque vous branchez votre joystick, laissez le manche centré et évitez de le déplacer pour éviter tout problème de calibration.

2. Je n'arrive pas à configurer mon joystick

• Accédez au menu de votre jeu et sélectionnez
  Options > Contrôleur > Manettes ou Joystick.
  Puis, choisissez la configuration la plus appropriée ou reconfigurez complètement les options du joystick.

- Reportez-vous au manuel de l'utilisateur ou à l'aide en ligne de votre jeu pour plus d'informations.

3. Mon joystick est trop ou pas assez sensible

• Le joystick Sol-R 1 Flightstick s'auto-calibre de manière autonome après quelques mouvements effectués sur les différents axes.
• Accédez au menu de votre jeu et sélectionnez Options > Contrôleur > Manettes ou Joystick. Puis, ajustez la sensibilité et les zones mortes de votre joystick si l'option est disponible.

4. Mon joystick ne fonctionne pas

- Pour que le joystick Sol-R 1 Flightstick fonctionne correctement avec les jeux vidéo, il est impératif de mettre à jour le firmware.

Pour effectuer la mise à jour, allez sur

Sélectionnez Pilotes et suivez les instructions et la procédure de téléchargement et d'installation.

THRUSTMASTER®

FLIGHTSTICK

PC (Windows® 10/11)

Benutzerhandbuch
