Ürün Türü	Uzay simülasyonu için HOSAS (Eller Çubukta ve Çubukta) joystick (uçuş kolu)
Uyumluluk	PC Windows 10/11
Güç	USB (USB-A - USB-C kablosu dahildir)
Ağırlık	Yaklaşık 1,2 kg
Boyutlar (taban)	Yaklaşık 25 x 20 x 15 cm
Kumanda kolu	Sağ/sol el için ambidekstrous, değiştirilebilir başparmak dayanağı ve bilek dayanağı
Düğme Sayısı	Tetiklere, anahtarlara, kodlayıcıya, döner seçiciye, analog mini-çubuğa dahil olmak üzere 30'dan fazla kullanılabilir düğme
Çok yönlü haç	Devre dışı bırakılabilir 1 adet 8 yönlü haç (bakış açısı)
Gaz kolu	Işık göstergeleriyle entegre
Rudder (pedal)	Kumanda kolunun döndürülmesiyle (Z ekseni), 2 mm Allen vida ile kilitlenebilir
Özelleştirilebilir LED'ler	Windows Denetim Masası üzerinden yapılandırılabilir 11 RGB LED
Arka aydınlatma	Mini-çubuk alanı arkadan aydınlatmalı (tabana bağlı)
Bağlantı	Tabanda 1 USB-C portu
Donanım yazılımı güncellemesi	İlk kullanımdan önce Thrustmaster sitesi üzerinden gerekli
Programlama yazılımı	T.A.R.G.E.T. (Thrustmaster Gelişmiş Programlama Grafik Düzenleyicisi)
Sabitleme	Opsiyonel destekler için (TM Flying Clamp, kokpit) 4 adet M6 vida yuvası (maksimum derinlik 15 mm)
Dahil aksesuarlar	Sağ ve sol başparmak dayanakları, çıkarılabilir düğmeler (2), yükseklik adaptörü, stabilite destekleri
Bakım	Yumuşak ve kuru bir bezle temizleyin. Çözücü kullanmayın.
Güvenlik	Taban ve kumanda kolu arasında sıkışma riski. Konnektörlerin hizalanmasını zorlamayın.
Garanti	2 yıl (yedek parçalar Thrustmaster servisi aracılığıyla temin edilebilir)

Sık sorulan sorular - SolR 2 HOSAS THRUSTMASTER

Sağ el ve sol el modu arasında nasıl geçiş yapabilirim?

Joystick'i bağlamadan önce, tabanın altındaki seçiciyi SAĞ EL veya SOL EL konumuna getirin. Ardından, kılavuz talimatlarına göre başparmak ve bilek dayanaklarını söküp değiştirin.

Rudder (Z ekseni) işlevini nasıl kilitleyebilirim?

Bilek dayanağının altındaki altıgen vidayı sıkmak için 2 mm'lik bir Allen anahtarı (dahil değildir) kullanın. Kilidi açmak için vidayı gevşetin.

Joystick'in LED'lerini nasıl özelleştirebilirim?

Windows Denetim Masası'na gidin, joystick özelliklerini açın ve LED'LER sekmesine tıklayın. Bir LED seçmek için renkli bir daireye tıklayın, renk çemberi, palet veya RGB/HEX kodu aracılığıyla bir renk seçin ve Tamam'a tıklayın.

SolR 2 HOSAS ile hangi pedallar uyumludur?

Joystick, TFRP T.Flight Rudder Pedals ve TPR Thrustmaster Pendular Rudder (ayrı satılır) pedalları ile uyumludur. PC'ye USB ile bağlanırlar.

T.A.R.G.E.T. yazılımını nasıl kurabilirim?

https://support.thrustmaster.com/product/sol-r-1-flightstick (veya ilgili sayfa) adresine gidin, Yazılım bölümünde T.A.R.G.E.T.'i indirin ve kurun. Gelişmiş profiller programlamaya ve birden fazla Thrustmaster cihazını birleştirmeye olanak tanır.

Joystick'im neden oyun tarafından tanınmıyor?

Donanım yazılımını Thrustmaster sitesi üzerinden güncellediğinizden emin olun. Bilgisayarınızı yeniden başlatın, joystick'i tekrar bağlayın ve Windows Denetim Masası'nda durumun OK olduğunu kontrol edin. Ayrıca oyunun uçuş kumandalarını desteklediğinden emin olun.

Başparmak dayanağını nasıl değiştirebilirim?

Mevcut başparmak dayanağını sökün (sağ el için A1, sol el için B1) ve iki parçayı çıkarın. Diğer başparmak dayanağının iki parçasını kumanda koluna yerleştirin ve tekrar vidalayın. Tercihinize göre çıkarılabilir düğmeyi başparmak dayanağının altına takın.

Joystick'i stabilite destekleri olmadan kullanabilir miyim?

Evet, stabilite destekleri isteğe bağlıdır. Düz bir yüzeyde stabiliteyi artırmak için tabanın dört köşesine takılırlar. Kullanabilir veya kullanmayabilirsiniz.

Çok yönlü haç (bakış açısı) nasıl devre dışı bırakılır?

Windows Denetim Masası'nda joystick özelliklerini açın, Test sekmesi. Çok yönlü haç seçeneğinin işaretini kaldırın. Haç fiziksel olarak kullanılabilir kalır ancak bakış açısı komutu göndermez.

Yedek parçaları (başparmak dayanakları, düğmeler, adaptör) nerede bulabilirim?

Teknik destek için Thrustmaster'a support.thrustmaster.com üzerinden ulaşın veya aksesuar bölümüne bakın. Başparmak dayanakları veya çıkarılabilir düğmeler gibi bazı parçalar kutuya dahildir.

KULLANIM KILAVUZU SolR 2 HOSAS THRUSTMASTER

Ürünü monte etmeden önce, ürünün her türlü kullanımından önce ve tüm bakımlardan önce bu kılavuzda verilen talimatları dikkatlice okuyun.

Güvenlik talimatlarına mutlaka uyun. Bu talimatlara uyulmaması kazalara ve/veya hasara neden olabilir. Gelecekte talimatlara başvurabilmek için bu kılavuzu muhafaza edin.

içİNDEKİLER

1. KUTU İÇERİĞİ......6
2. TEKNİK ÖZELLİKLER 7
3. KULLANIMA DAİR BİLGİ......11
4. TAKMA....13
5. PC'DE KURULUM ....15

Kumanda paneli....16

Eşleştirme 20

1. BİR DESTEĞE MONTE ETME......23

TM Flying Clamp'e* monte etme....24

Bir kokpit* veya başka bir sabit desteğe*

monte etme 25

1. ÖZELLİKLER......26

Gaz kolu....26

Dümen fonksiyonu 27

Çok yönlü görüş açısı başlık düğmesi.....29

Sağlak veya Solak modu 32

Yükseklik adaptörü 43

1. UYUMLULUK....44

Uçuş kolları 45

Taban....46

Dümenler 47

1. T.A.R.G.E.T GELİŞMİŞ PROGRAMLAMA

YAZILIMI....48

Kurulum....48

Ana özellikler 49

1. SSS VE TEKNİK DESTEK 50

SOL-R1

FLIGHTSTICK

Uzay savaşları ve keşiflerinde size eşlik edecek Sol-R 1 Flightstick joystick ile bol yıldızlı eşsiz bir deneyim yaşayın.

Bu kılavuz, Sol-R 1 Flightstick'inizi olası en iyi koşullarda monte edip kullanmanızya yardımcı olacaktır. Kalkış yapmadan önce talimatları ve uyarıları mutlaka dikkatlice okuyun: Bunlar, ürününüzden en üst düzeyde yararlanmanızya yardımcı olacaktır. THRUSTMASTER*

Donanım yazılımını güncelleme

Sol-R 1 Flightstick joystick'in video oyunlarında düzgün çalışması için donanım yazılımını güncellemeniz gerekir.

Güncellemeyi gerçekleştirmek için şu adresi ziyaret edin:

Drivers (Sürücüler) öğesini seçin, ardından indirme ve yükleme prosedürü dahil talimatları izleyin.

1. Kutu içeriği

2. Teknik özellikler

5

5

B2

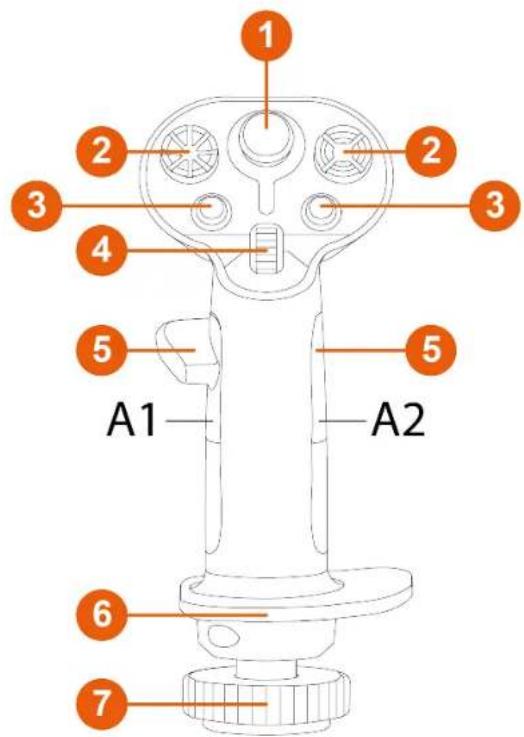

① Analog mini kol
② 8 yönlü görüş açısı başlık düğmeleri
3 Eylem düğmeleri
4 Kaydırma tekerleği
⑤ Başparmak dayama yerleri (sağlak ve solak)
6 İki ele de uygun bilek dayama yeri
⑦ Uçuş kolunu çevirerek dümen fonksiyonu (kilitlenebilir)

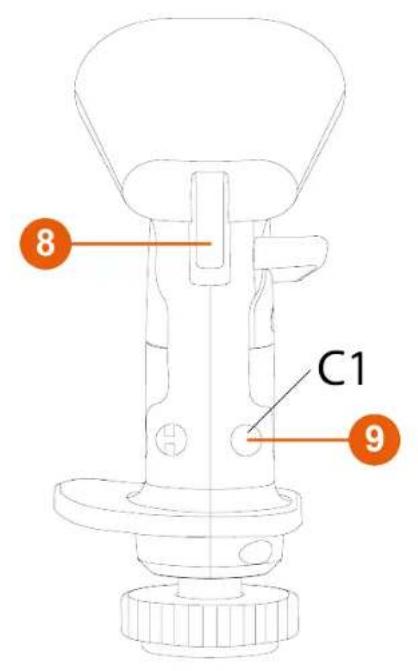

⑧ Tetikler (bir tane çift konumlu tetik dahil)
⑨ Çıkarılabilir düğmeler
10 Çıkarılabilir yükseklik adaptörü (sağlak ve solak)

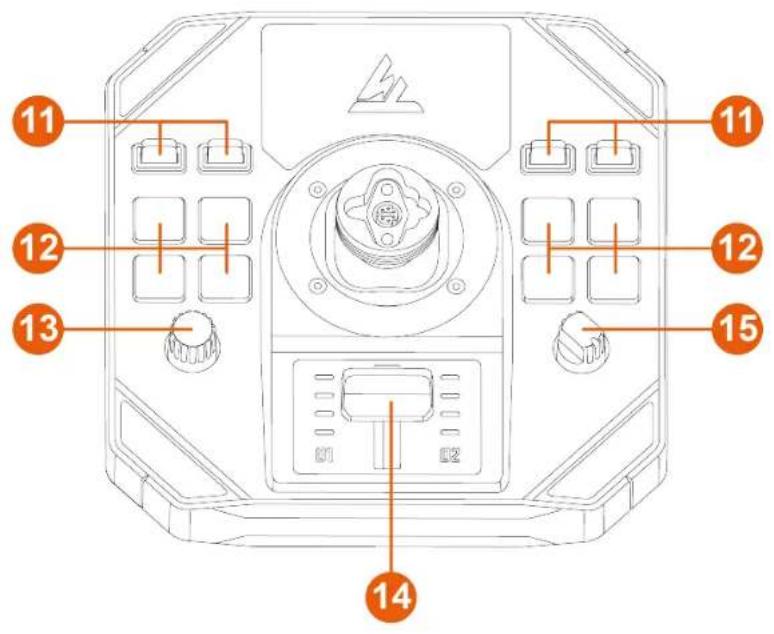

11 Geçiş düğmeleri (iki konumlu)
12 Arkadan aydınlatmalı eylem düğmeleri
13 Enkoder
14 Gösterge ışıklı gaz kolu
15 Döner düğme (dört konumlu)

16 USB-C konektörü
17 Seçme düğmesi: LEFT HANDED (solak) / RIGHT HANDED (sağlak)
18 USB-A - USB-C kablosu
19 Denge destekleri

3. Kullanıma dair bilgi

Belgeler

Bu ürünü kullanmadan önce bu belgeyi dikkatlice yeniden okuyun ve ileride başvurmak üzere saklayın.

Sıkışma tehlikesi

Sol-R 1 Flightstick joystick'i kullanırken parmaklarını zı asla taban ile uçuş kolu ekseninin arasındaki boşluğa koymayın.

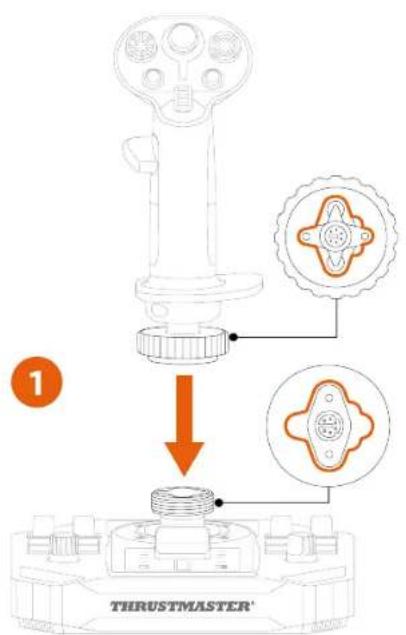

1. Uçuş kolunu tabanın üzerine yerleştirin. Uçuş kolunun, aşağıdaki şekilde gösterildiği gibi düzgün konumlandırıldığından emin olun.

2. Sabitleme halkasını sıkın.

Herhangi bir direnç hissederseniz zorlamayın. Tabar ve uçuş kolu konektörlerinin yukarıda gösterildiği gibi düzgün bir şekilde hizalandığından emin olun. Bu talimata uyulmaması ürünlerin hasar görmesine neden olabilir.

1. (İsteğe bağlı) Denge desteklerini tabanın dört köşesine takın.

1. Lütfen şu adresi ziyaret edin:

1. PC sürücüsünü ve Windows denetim masası için özel arayüzünü indirip yükleyin.

2. PC sürücüsünü yükledikten sonra Sol-R 1 Flightstick joystick'i PC'nizin USB portlarından birine, USB-A – USB-C kablosunu kullanarak bağlayın.

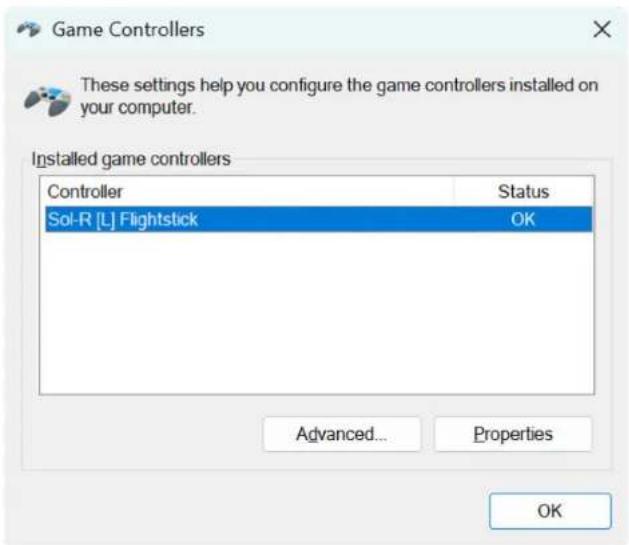

Kumanda paneli

Kumanda paneline erişmek için Başlatı seçin, arama çubuğuna Control Panel veya Denetim Masası yazın ve ardından Control Panel veya Denetim Masası'na tıklayın (Windows® 10/11'de).

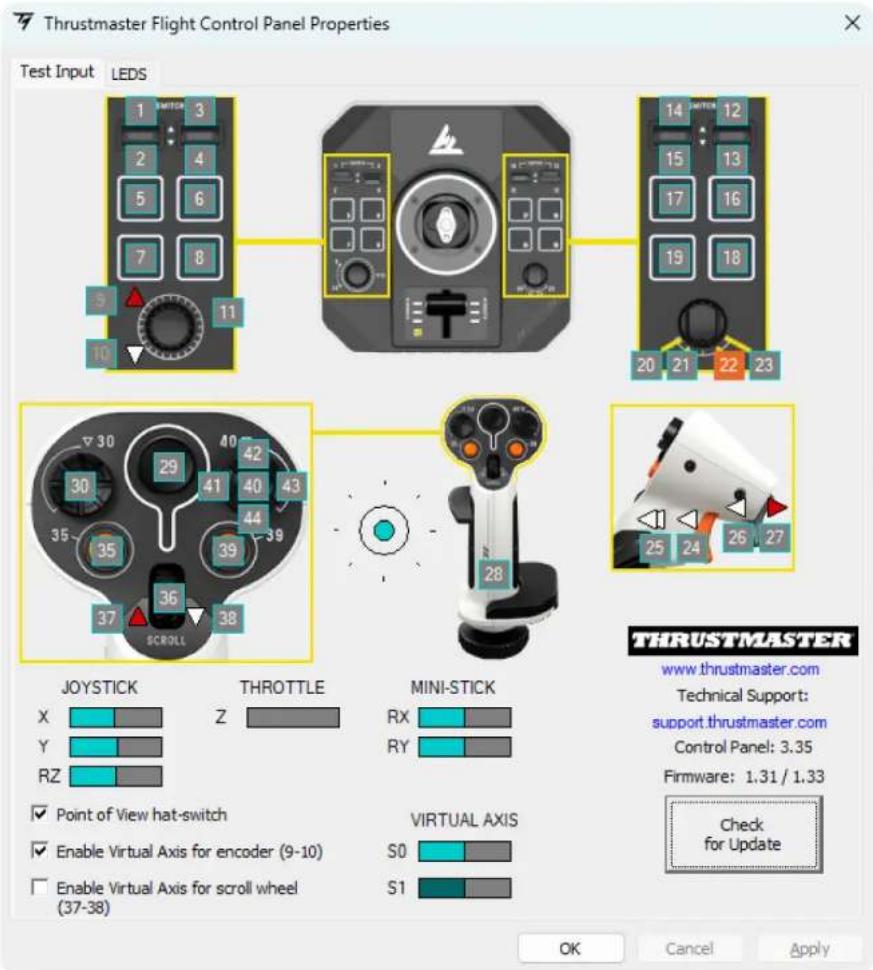

Oyun Kumandaları iletişim kutusu açılır. Aksesuar ekranda Sol-R [R] Flightstick veya Sol-R [L] Flightstick adıyla, durumu Tamam olarak gösterilir.

Tüm özellikleri test etmek ve görmek için Oyun Kumandaları iletişim kutusunda Özellikler'e tıklayın.

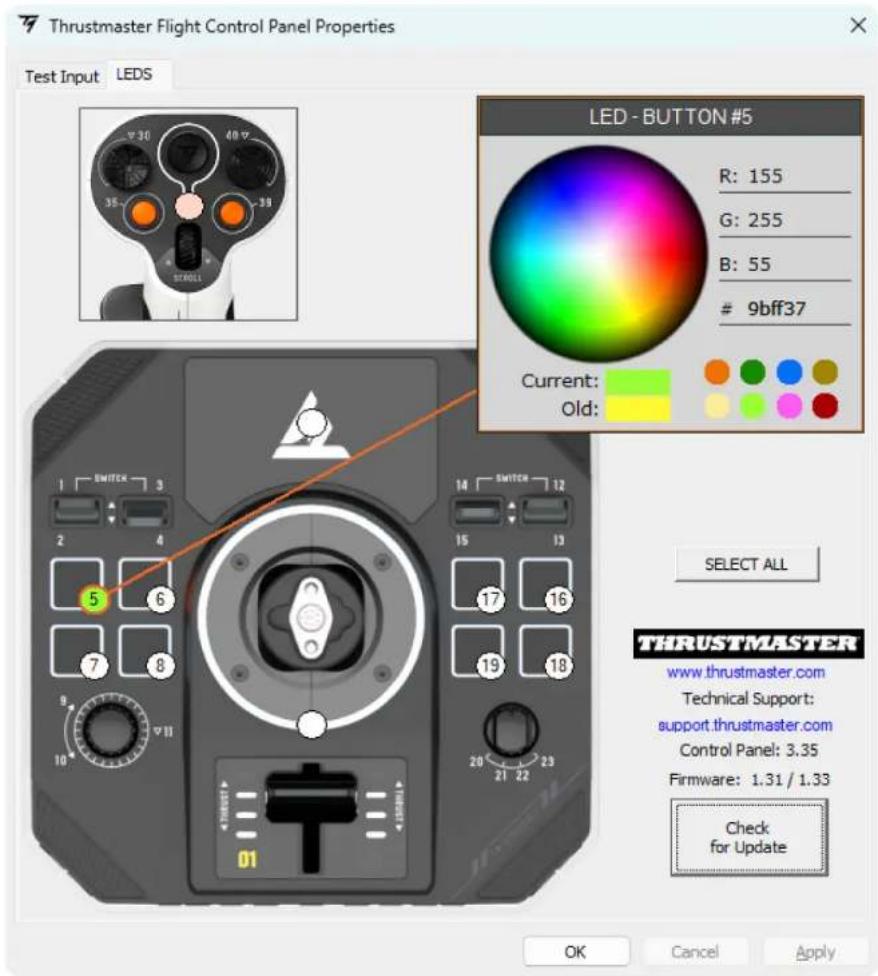

Özelleştirilebilir LED'ler

Sol-R 1 Flightstick joystick'te kumanda paneli üzerinden özelleştirilebilen on bir LED bulunur.

Her LED'e farklı bir renk atayabilirsiniz.

LED'lerin rengini değiştirmek için:

1. Sol-R 1 Flightstick joystick kumanda paneline gidin.
2. Oyun Kumandaları iletişim kutusunda Özellikler'e tıklayın.
3. LEDS sekmesinde değiştirmek istediğiniz LED'i seçmek için renkli dairelerden birine tıklayın.
4. Rengi değiştirmek için önceden tanımlanmış renkleri içeren paleti veya renk tekerini kullanın ya da bir renk kodu (RGB veya HEX) girin.
5. Değişiklikleri kaydetmek için Tamam'a tıklayın.

Sol-R uçuş kolu bir AVA tabana* takıldığında mini kol alanı arkadan aydınlatılır ve rengi değiştirebilirsiniz.

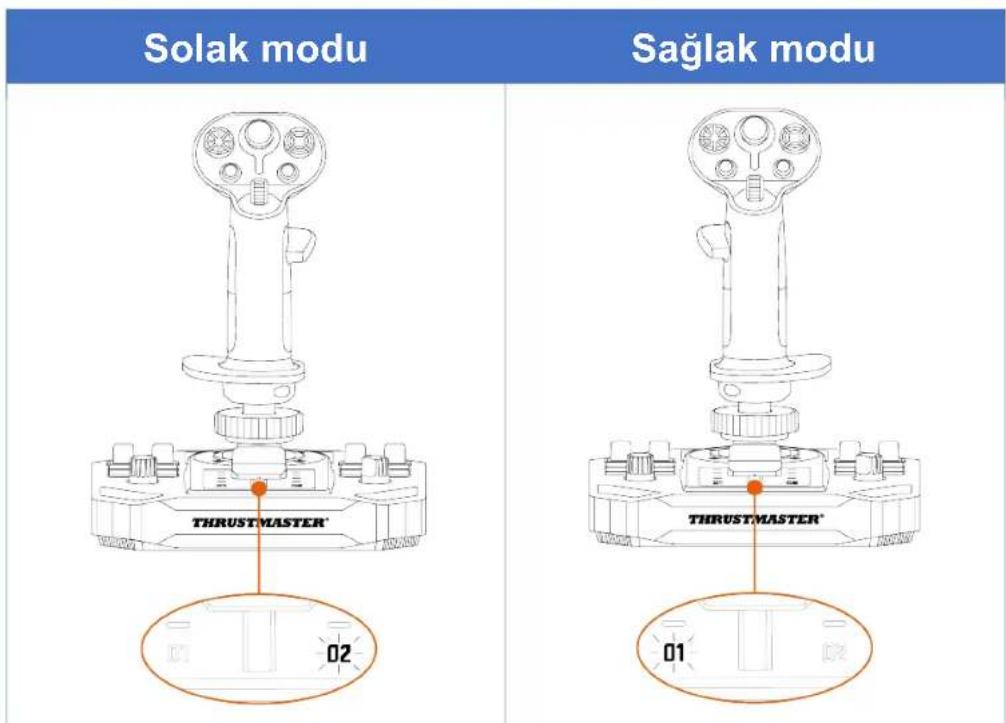

Eşleştirme

Sağlak modu

Solak modu

6. Bir desteğe monte etme

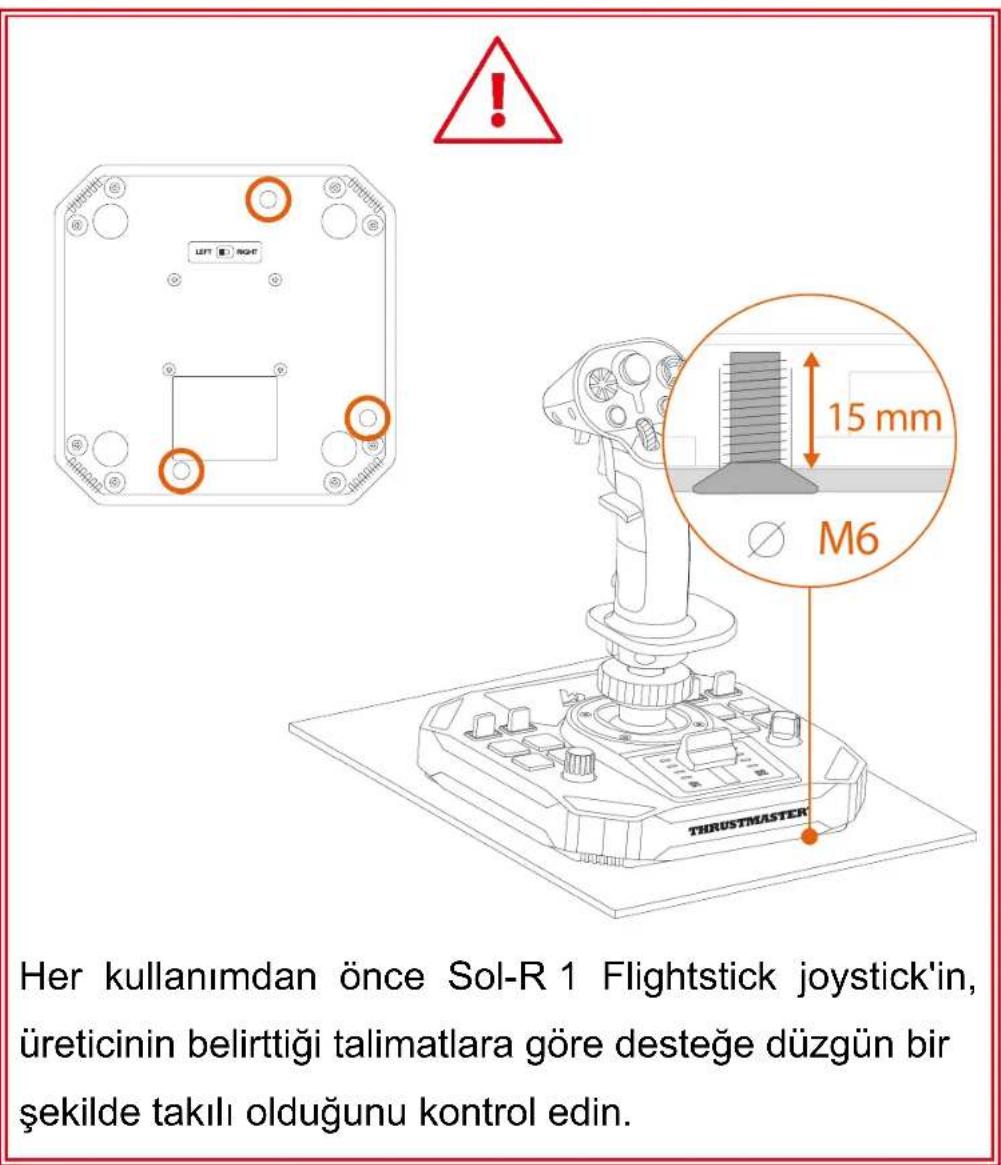

Sol-R 1 Flightstick joystick'i M6 vidaları (ürünle verilmez) ve tabanın altında bulunan vida deliklerini kullanarak farklı türden desteklere monte edebilirsiniz. Tabanın içinde, vidanın maksimum uzunluğu 15 mm'yi geçmemelidir.

TM Flying Clamp'e\* monte etme

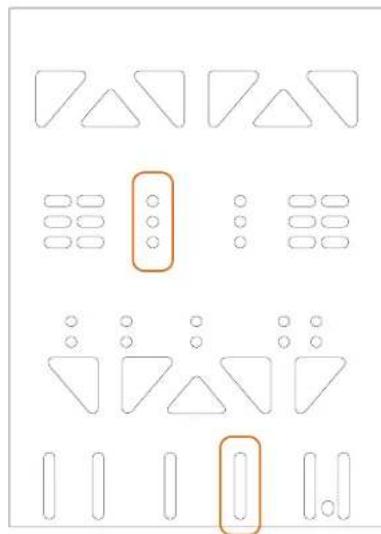

Sol-R 1 Flightstick joystick'i TM Flying Clamp desteğe* monte etmek için iki M6 vida (ürünle verilmez) kullanın.

*Ayrı olarak satılır

Bir kokpit\* veya başka bir sabit

desteğe\* monte etme

Sol-R 1 Flightstick joystick'i bir kokpit* veya sıra desteğine* takmak için M6 vidaları (ürünle verilmez) ve tabanın altında bulunan vida deliklerini kullanın.

Sol-R 1 Flightstick joystick'in zarar görmesini engellemek için lütfen kokpit üreticisine veya teknik desteğe danışarak kokpitin Thrustmaster ürünleri ile uyumluluğunu belirleyin.

7. Özellikler

Gaz kolu

Sol-R 1 Flightstick joystick, uzay aracınızın motorunun itme kuvvetinin kolayca ayarlanması sağlayan bir gaz kolu içerir. Gösterge ışıkları daha hassas olmanıza yardımcı olur.

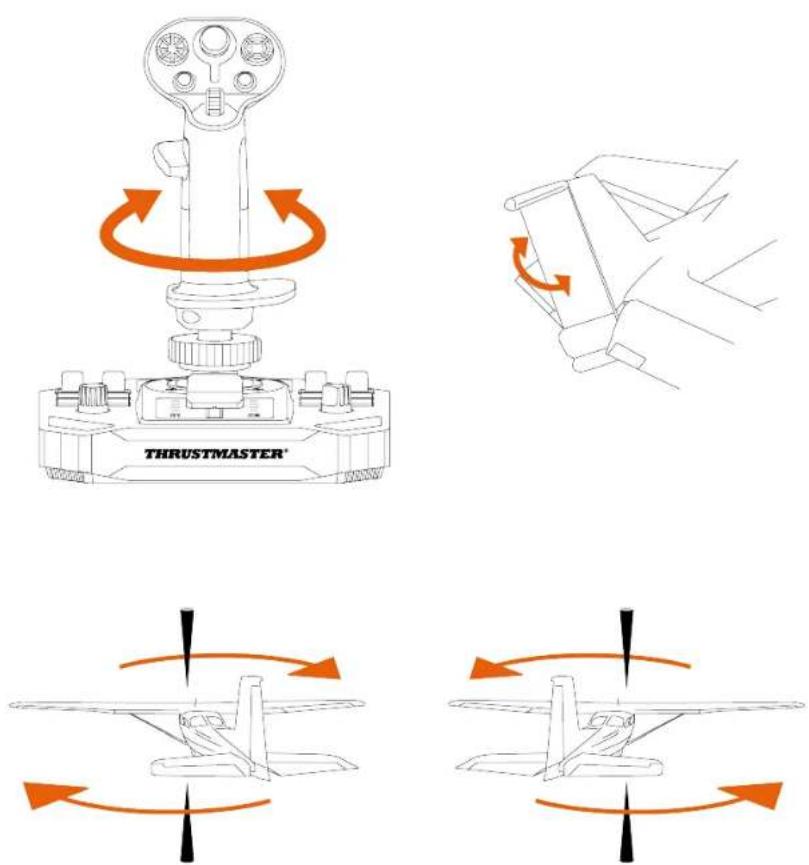

Dümen fonksiyonu

Sol-R 1 Flightstick joystick, uçuş kolu sola veya sağa çevrilmek suretiyle erişilebilen bir dümen fonksiyonu içerir.

Bir uçakta uçağı dikey ekseni etrafında döndürmek için (uçağı sağa veya sağa döndürmek) pilot dümeni kullanır.

Bu fonksiyon, Z ekseninin (sapma) dönüşü kilitlenerek devre dışı bırakılabilir.

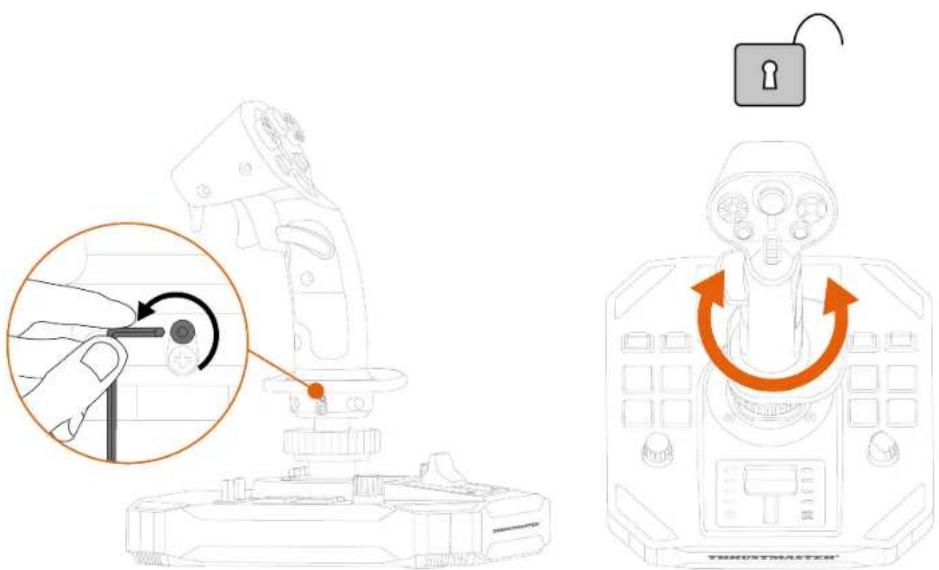

Dümen fonksiyonunu kilitlemek için:

- 2 mm'lik bir alyan anahtarı (ürünle verilmez) kullanarak bilek dayama yerinin altında bulunan alyan başlı vidayı sıkın.

Dümen fonksiyonunun kilidini açmak için:

- 2 mm'lik bir alyan anahtarı (ürünle verilmez) kullanarak bilek dayama yerinin altında bulunan alyan başlı vidayı gevşetin.

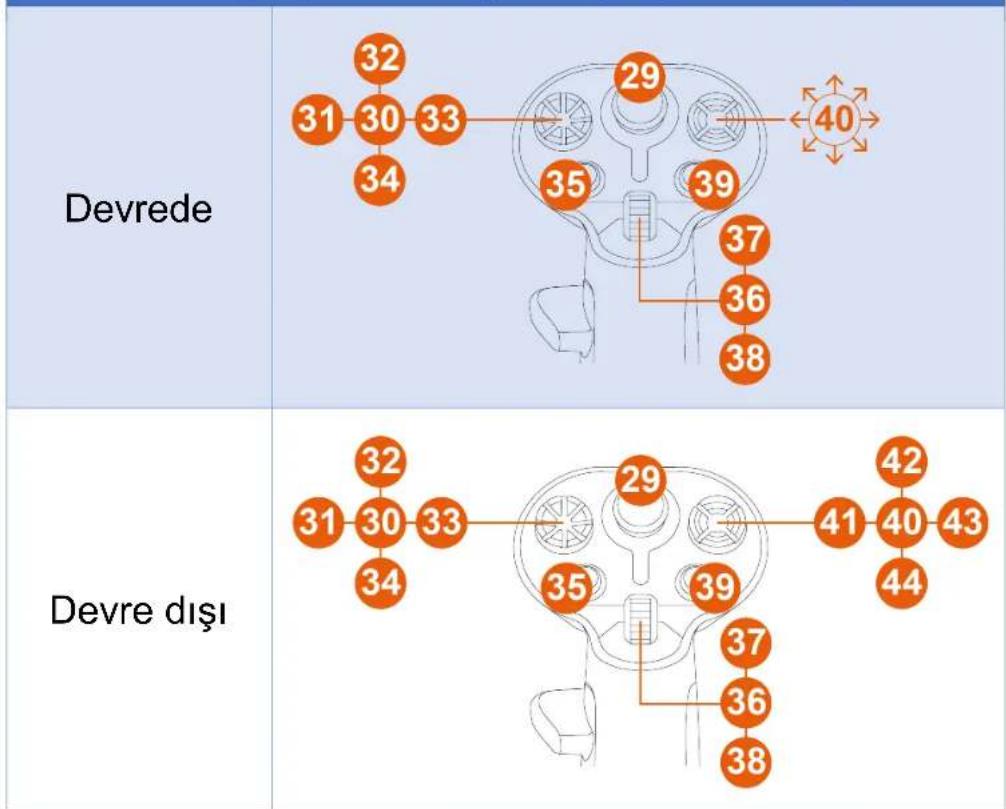

Çok yönlü görüş açısı başlık düğmesi

Sol-R 1 Flightstick joystick, uzay aracınızın etrafında meydana gelen olayları izlemenizi sağlayan (buna izin veren oyunlarda) bir çok yönlü görüş açısı başlık düğmesi içerir.

Oyunun ayarlar menüsünden farklı görünümleri (arkadan görünüm, soldan görünüm, sağdan görünüm, dıştan görünümler) çok yönlü görüş açısı başlık düğmesinin yönlerine programlayabilirsiniz.

Çok yönlü görüş açısı başlık düğmesini başka amaçlar (ateşleme, vb.) için de ayırabilirsiniz.

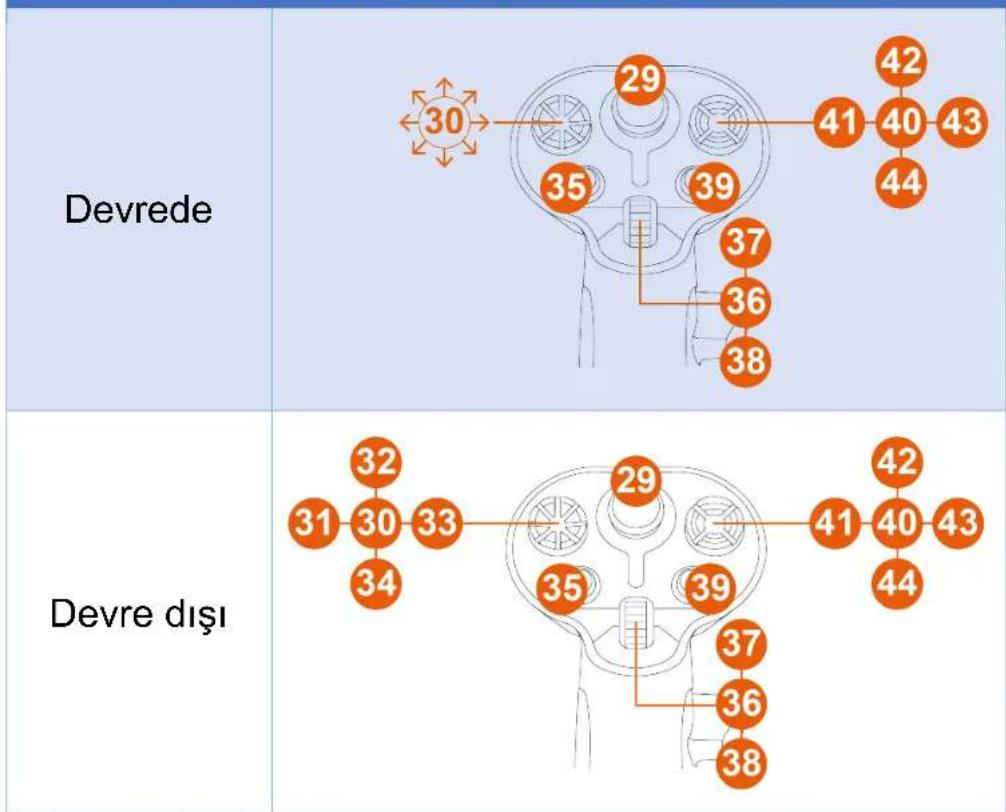

Görüş açısı fonksiyonu devre dışı bırakılabilir. Bununla birlikte çok yönlü başlık düğmesi yine de kullanılabilir.

Görüş açısı fonksiyonu devre dışı bırakmak için:

1. Sol-R 1 Flightstick joystick kumanda paneline gidin.

2. Oyun Kumandaları iletişim kutusunda Özellikler'e tıklayın.

3. Test input (Giriş testi) sekmesinde Point of view hat-switch (Görüş açısı başlık düğmesi) öğesinin seçimini kaldırın.

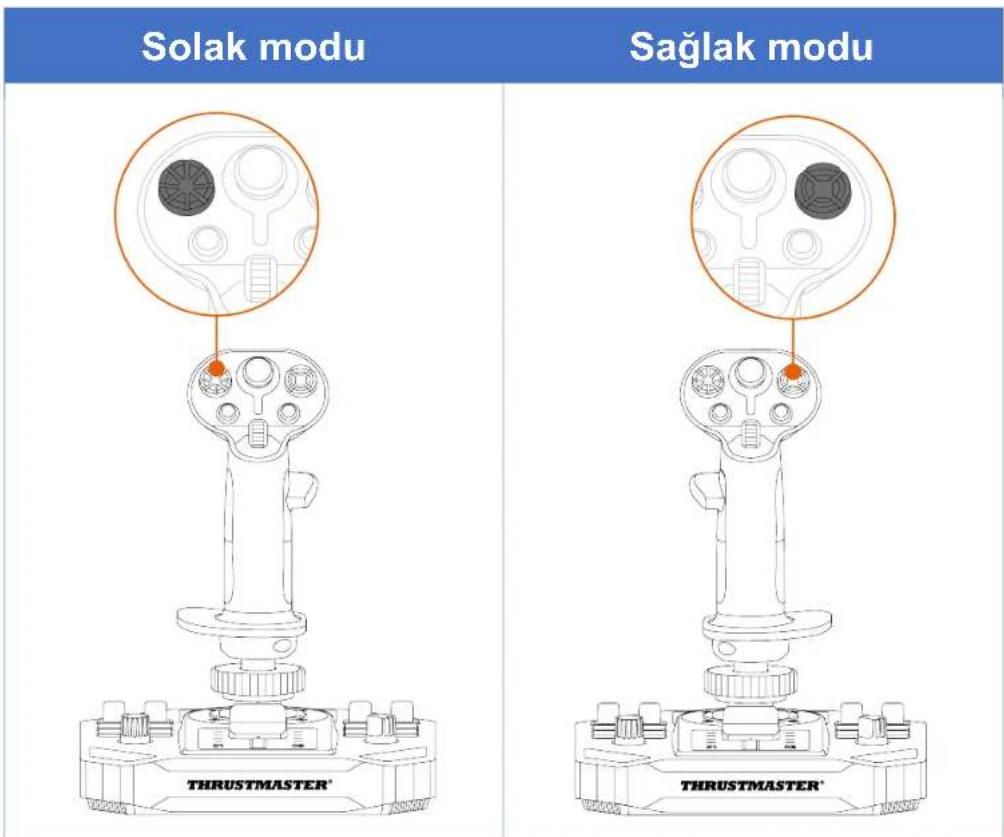

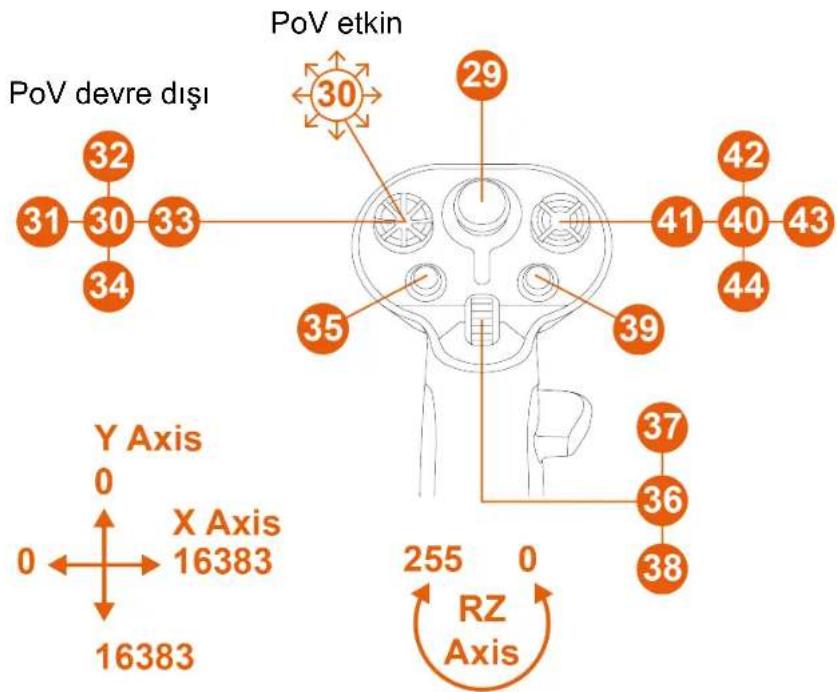

Görüş açısı fonksiyonu (Sağlak modu)

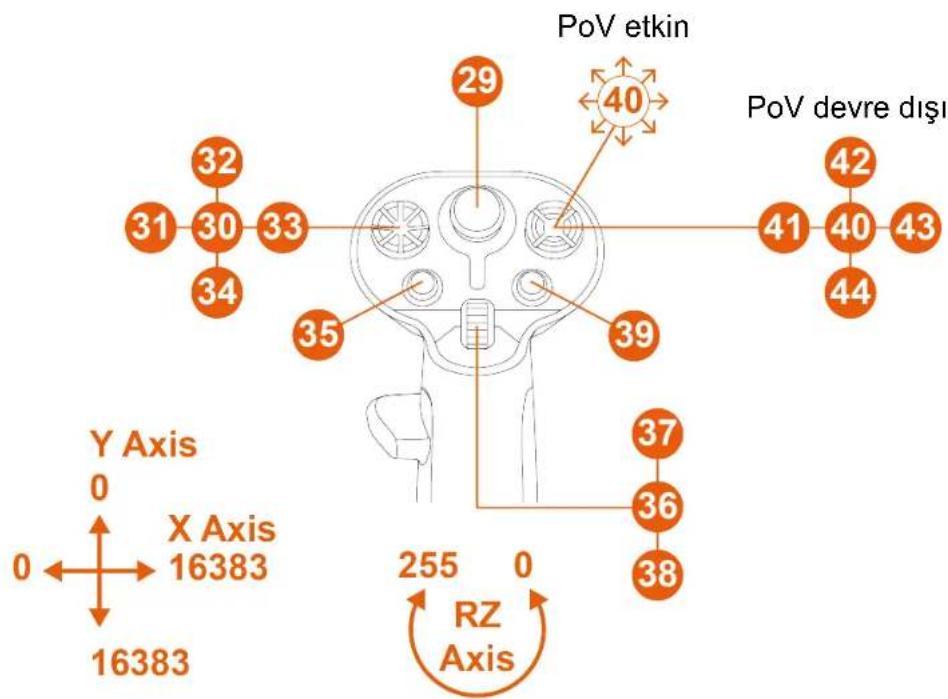

Görüş açısı fonksiyonu (Solak modu)

8. Uçuş kolunun ayarlanması

Sağlak veya Solak modu

Sol-R 1 Flightstick joystick, tüm oyunculara (ister sağlak olsun ister solak) mükemmel uyum sağlamak için iki el ile de kullanılabilir.

Standart olarak joystick Sağlak moduna ayarlanmıştır.

Joystick'i PC'nize bağlamadan önce Sağlak modundan Solak moduna (veya tersine) geçme prosedürünü uygulayın.

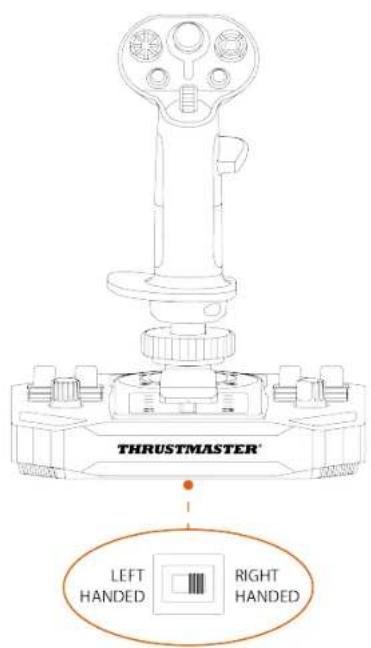

Joystick'i Solak moduna ayarlamak için:

1. Joystick tabanının alt kısmında bulunan seçme düğmesini LEFT HANDED (solak) konumuna getirin.

Joystick, Sol-R [L] Flightstick adıyla tanınır.

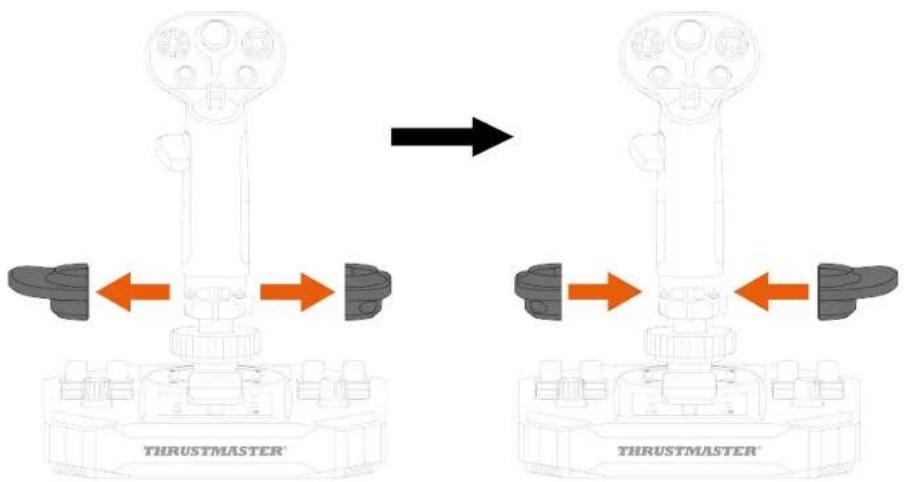

1. Sağ el başparmak dayama yerinin (A1) vidasını sökün.

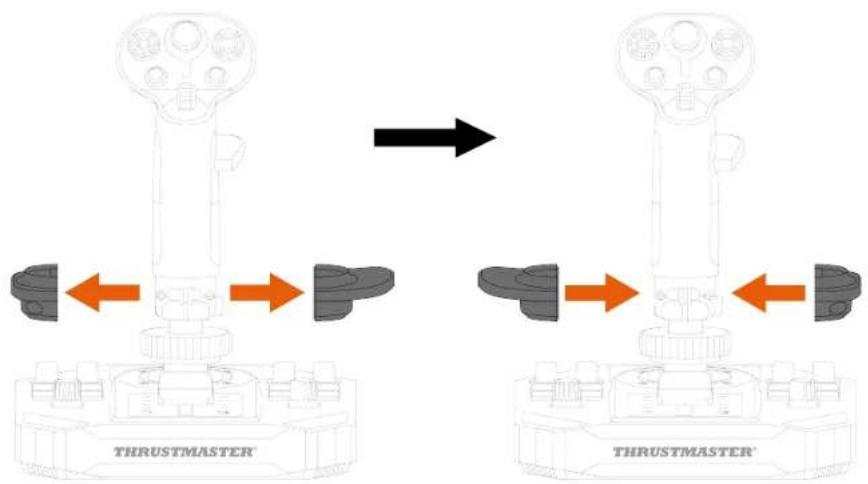

1. Sağ el başparmak dayama yerinin her iki parçasını (A1 ve A2) çıkarın.

1. Sol el başparmak dayama yerinin her iki parçasını (B1 ve B2) uçuş kolunun üzerine yerleştirin.

1. Sol el başparmak dayama yerini (B1) vidalayın.

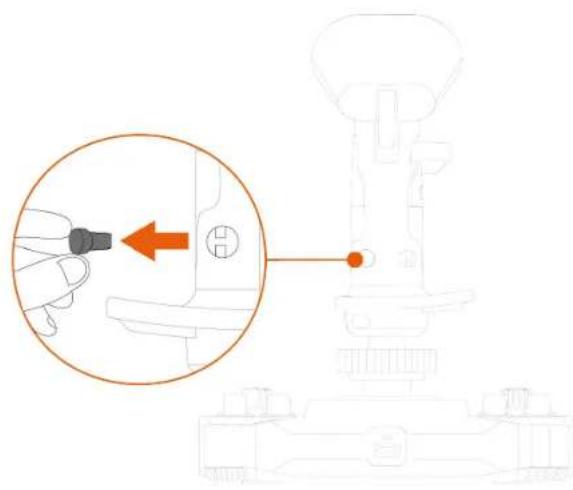

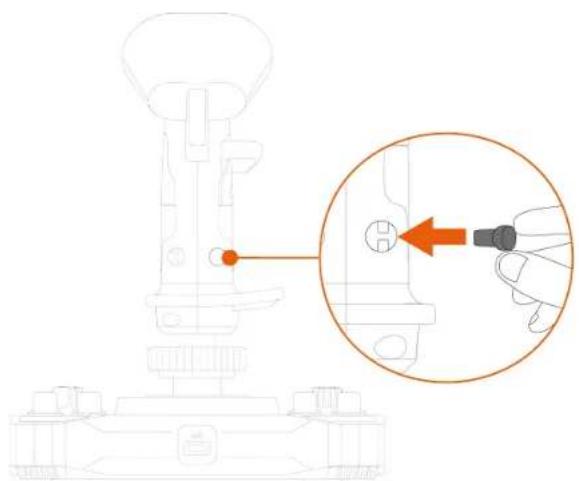

1. Uçuş kolunun arka kısmında bulunan çıkarılabilir düğmeyi (C1 veya C2) çıkarın.

1. Tercih ettiğiniz çıkarılabilir düğmeyi (C1 veya C2) B2 başparmak dayama yerinin altına takın.

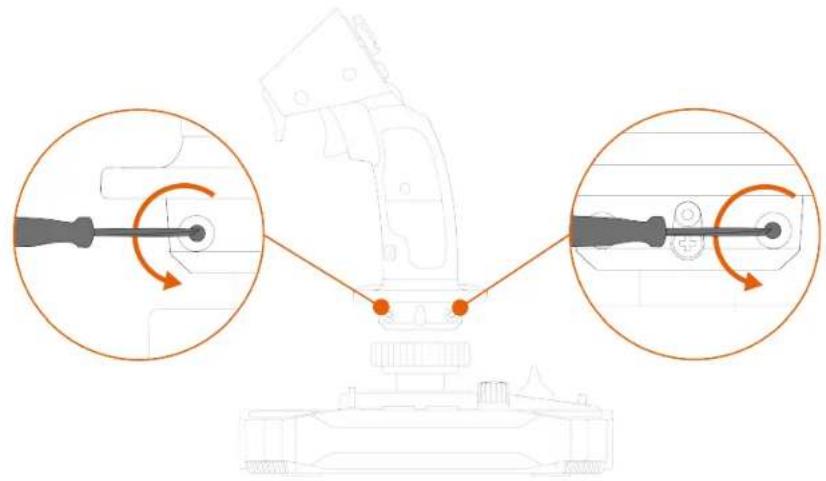

1. Bilek dayama yerini yerine sabitleyen iki vidayı sökün.

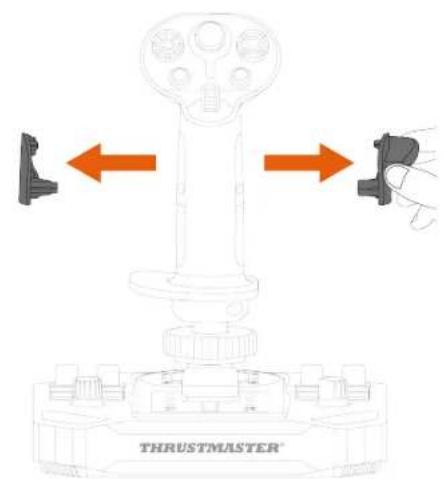

1. Bilek dayama yerinin iki parçasını çıkarın ve ardından parçaları ters çevirerek bunları uçuş kolunun üzerine yeniden yerleştirin.

1. Bilek dayama yerini yerine sabitleyen iki vidayı vidalayın.

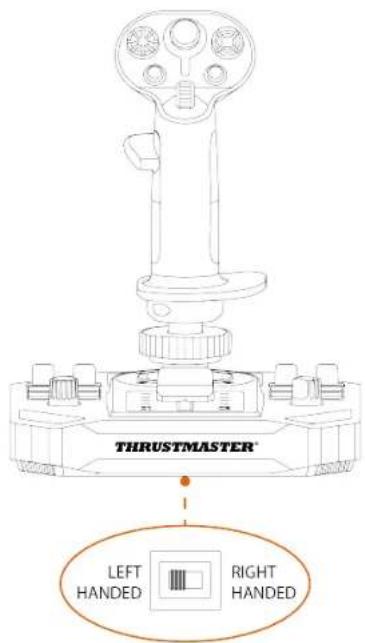

Joystick'i Sağlık moduna ayarlamak için:

1. Joystick tabanının alt kısmında bulunan seçme düğmesini RIGHT HANDED (sağlak) konumuna getirin.

Joystick, Sol-R [R] Flightstick adıyla tanınır.

1. Sol el başparmak dayama yerinin (B1) vidasını sökün.

1. Sol el başparmak dayama yerinin her iki parçasını (B1 ve B2) çıkarın.

1. Sağ el başparmak dayama yerinin her iki parçasını (A1 ve A2) uçuş kolunun üzerine yerleştirin.

1. Sağ el başparmak dayama yerini (A1) vidalayın.

1. Uçuş kolunun arka kısmında bulunan çıkarılabilir düğmeyi (C1 veya C2) çıkarın.

1. Tercih ettiğiniz çıkarılabilir düğmeyi (C1 veya C2) A1 başparmak dayama yerinin altına takın.

1. Bilek dayama yerini yerine sabitleyen iki vidayı sökün.

1. Bilek dayama yerinin iki parçasını çıkarın ve ardından parçaları ters çevirerek bunları uçuş kolunun üzerine yeniden yerleştirin.

1. Bilek dayama yerini yerine sabitleyen iki vidayı vidalayın.

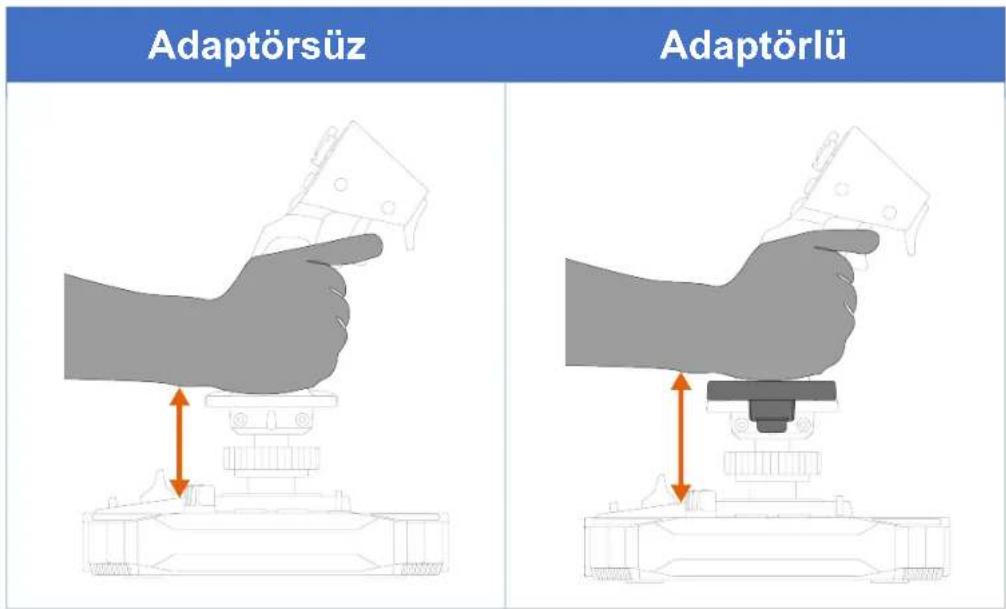

Sol-R 1 Flightstick joystick, uçuş kolunu tutarken daha fazla konfor için elinizi kaldırmak üzere bir yükseklik adaptörü içerir.

Yükseklik adaptörünü bilek dayama yerine geçirerek takın.

9. Uyumluluk

Sadece izin verilen aksesuarları kullandığınızdan emin olun. İzin verilmeyen aksesuarların kullanılması ürüne zarar verebilir ve garantiyi geçersiz kılar.

Uçuş kolları

Sol-R taban aşağıdaki uçuş kolları ve aksesuarlarla uyumludur:

• F/A-18C Hornet™ HOTAS Add-On Grip uçuş kolu*;
• Viper Grip - HOTAS Add-On Grip uçuş kolu* (eskiden F16-C Viper HOTAS Add-On Grip);
• AVA Offset Adapter adaptör*;
  – gelecek Thrustmaster uçuş kolları*.

*Ayrı olarak satılır

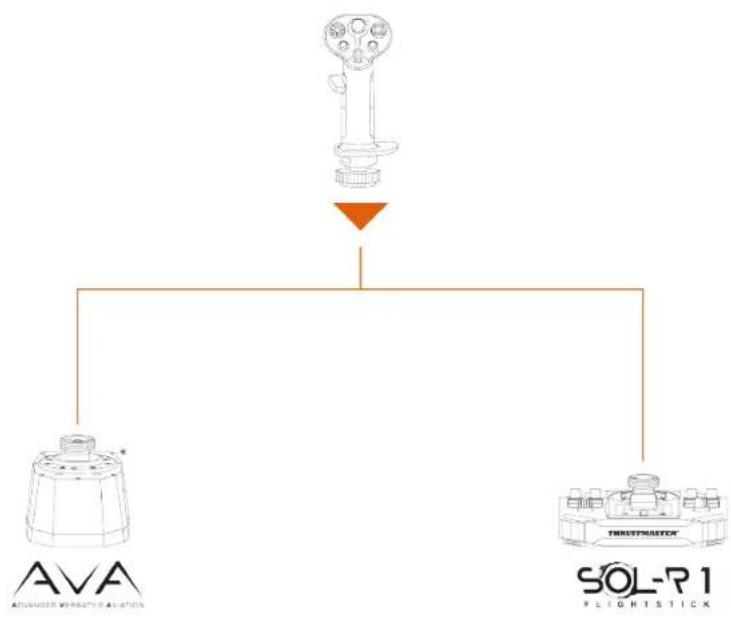

Taban

Sol-R uçuş kolu AVA tabanla* uyumludur.

*Ayrı olarak satılır

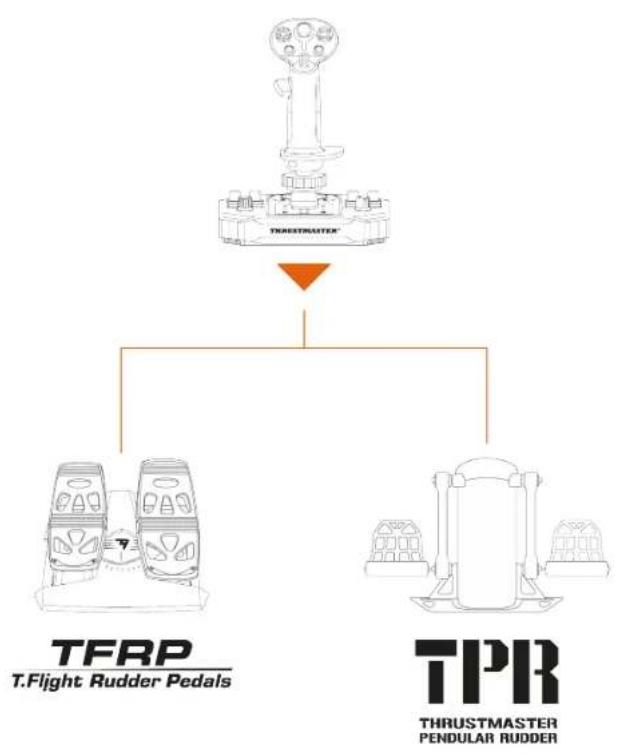

Dümenler

Sol-R 1 Flightstick joystick, aşağıdaki dümen pedalı sistemleriyle uyumludur:

- TFRP T.Flight Rudder Pedals*;

- TPR: Thrustmaster Pendular Rudder*.

- TFRP ve TPR, PC'nize USB üzerinden bağlanmalıdır.

- TFRP ve TPR, çoklu USB ve dümenleri destekleyen tüm oyunlarda uyumludur.

*Ayrı olarak satılır

10. T.A.R.G.E.T gelişmiş programlama yazılımı

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) çoğu Thrustmaster uçuş kumandasında iyileştirme yapılmasına ve profillerin Thrustmaster topluluğu ile paylaşılmasına olanak tanıyan yenilikçi, yüksek performanslı bir yazılım paketidir.

Kurulum

1. Şu adresi ziyaret edin: https://support.thrustmaster.com/product/sol-r-1-flightstick.

2. Software (Yazılım) kısmından T.A.R.G.E.T gelişmiş programlama yazılımını indirerek yükleyin.

Ana özellikler

• Eksenler için çeşitli olası konfigürasyonlar.
• Birden fazla programlama düzeyi mevcuttur: Basic, Advanced ve Script.
• Sürükle ve Bırak ilkesi kullanımı.
• Sol-R 1 Flightstick joystick'i diğer Thrustmaster uçuş simülasyonu aksesuarları (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, TCA serisi*, VIPER serisi*, AVA serisi* — hepsi aynı zamanda T.A.R.G.E.T ile uyumludur) ile birleştirerek tek bir USB cihazı olarak algılanma imkanı.
• Thrustmaster topluluğu tarafından oluşturulan gelişmiş profillere ulaşma.

11. SSS ve teknik destek

Sol-R 1 Flightstick joystick ile ilgili sorularınız mı var veya teknik sorunlarla mı karşılaştınız? Öyleyse Thrustmaster teknik destek web sitesini ziyaret edin: https://support.thrustmaster.com/product/sol-r-1-flightstick.

1. Joystick'im düzgün çalışıyor ya da uygun kalibre edilmemiş gözüküyor

• PC'nizi kapatın, joystick'inizi ayırıp tekrar bağlayın, PC'nizi yeniden başlatın ve oyununuzu tekrar başlatın.
• Joystick'inizi bağlarken her türlü kalibrasyon sorununu engellemek için mutlaka uçuş kolunu ortalanmış tutun ve hareket ettirmekten kaçının.

2. Joystick'imi ayarlayamıyorum

• Oyununuzun menüsüne erişin ve Seçenekler > Kumanda > Gamepad veya Joystick öğesini seçin. Ardından en uygun konfigürasyonu seçin veya joystick'in seçeneklerinin tümünü yeniden ayarlayın.
• Daha fazla bilgi için lütfen oyununuzun kullanma kılavuzuna veya online yardıma başvurun.

3. Joystick'im çok hassas veya yeterince hassas değil

• Sol-R 1 Flightstick farklı eksenlerde birkaç hareketten sonra kendini otomatik olarak kalibre eder.
• Oyununuzun menüsüne erişin ve Seçenekler > Kumanda > Gamepad veya Joystick öğesini seçin. Ardından joystick'inizin hassasiyetini ve ölü bölgelerini, bu seçenekler varsa, ayarlayın.

4. Joystick'im çalışıyor

- Sol-R 1 Flightstick joystick'in video oyunlarında düzgün çalışması için donanım yazılımını güncellemeniz gerekir.

Donanım yazılımı güncellemesini gerçekleştirmek için şu adresi ziyaret edin:

Drivers (Sürücüler) öğesini seçin, ardından indirme ve yükleme prosedürü dahil talimatları izleyin.

THRUSTMASTER®

FLIGHTSTICK

PC (Windows® 10/11)

Instrukcja obsługi
