MANUAL DE UTILIZADOR Cleantec CTH 48 FESTOOL

Declaração de conformidade UE. Sob nossa in- teira responsabilidade, declaramos que este produto está de acordo com todas as exigências relevantes das seguintes diretivas UE, tendo sido tomadas por base as seguintes normas ou documentos normativos:

8.3 Sistema antiestático

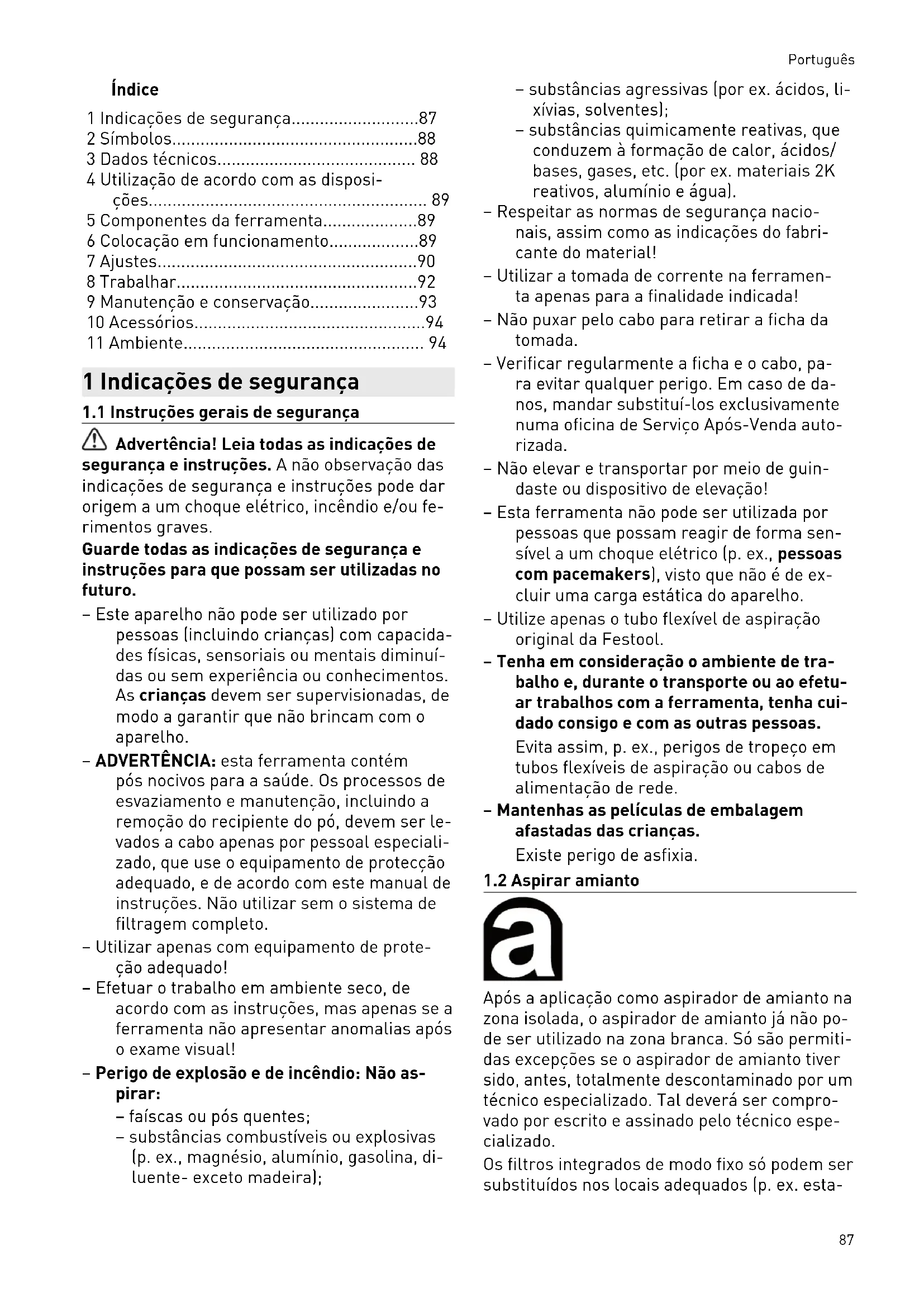

1.1 Instruções gerais de segurança

Advertência! Leia todas as indicações de segurança e instruções. A não observação das indicações de segurança e instruções pode dar origem a um choque elétrico, incêndio e/ou fe rimentos graves. Guarde todas as indicações de segurança e instruções para que possam ser utilizadas no futuro. – Este aparelho não pode ser utilizado por pessoas (incluindo crianças) com capacida des físicas, sensoriais ou mentais diminuí das ou sem experiência ou conhecimentos. As crianças devem ser supervisionadas, de modo a garantir que não brincam com o aparelho. – ADVERTÊNCIA: esta ferramenta contém pós nocivos para a saúde. Os processos de esvaziamento e manutenção, incluindo a remoção do recipiente do pó, devem ser le vados a cabo apenas por pessoal especiali zado, que use o equipamento de protecção adequado, e de acordo com este manual de instruções. Não utilizar sem o sistema de filtragem completo. – Utilizar apenas com equipamento de prote ção adequado! – Efetuar o trabalho em ambiente seco, de acordo com as instruções, mas apenas se a ferramenta não apresentar anomalias após o exame visual! – Perigo de explosão e de incêndio: Não as pirar: – faíscas ou pós quentes; – substâncias combustíveis ou explosivas (p. ex., magnésio, alumínio, gasolina, di luente- exceto madeira); – substâncias agressivas (por ex. ácidos, li xívias, solventes); – substâncias quimicamente reativas, que conduzem à formação de calor, ácidos/ bases, gases, etc. (por ex. materiais 2K reativos, alumínio e água). – Respeitar as normas de segurança nacio nais, assim como as indicações do fabri cante do material! – Utilizar a tomada de corrente na ferramen ta apenas para a finalidade indicada! – Não puxar pelo cabo para retirar a ficha da tomada. – Verificar regularmente a ficha e o cabo, pa ra evitar qualquer perigo. Em caso de da nos, mandar substituí-los exclusivamente numa oficina de Serviço Após-Venda auto rizada. – Não elevar e transportar por meio de guin daste ou dispositivo de elevação! – Esta ferramenta não pode ser utilizada por pessoas que possam reagir de forma sen sível a um choque elétrico (p. ex., pessoas com pacemakers ), visto que não é de ex cluir uma carga estática do aparelho. – Utilize apenas o tubo flexível de aspiração original da Festool. – Tenha em consideração o ambiente de tra balho e, durante o transporte ou ao efetu ar trabalhos com a ferramenta, tenha cui dado consigo e com as outras pessoas. Evita assim, p. ex., perigos de tropeço em tubos flexíveis de aspiração ou cabos de alimentação de rede. – Mantenhas as películas de embalagem afastadas das crianças. Existe perigo de asfixia.

Após a aplicação como aspirador de amianto na zona isolada, o aspirador de amianto já não po de ser utilizado na zona branca. Só são permiti das excepções se o aspirador de amianto tiver sido, antes, totalmente descontaminado por um técnico especializado. Tal deverá ser compro vado por escrito e assinado pelo técnico espe cializado. Os filtros integrados de modo fixo só podem ser substituídos nos locais adequados (p. ex. esta Português 87ções de descontaminação) por um técnico es pecializado. As regulamentações nacionais em vigor (por exemplo, TRGS 519) podem incluir outras de terminações a cumprir obrigatoriamente ao as pirar pós com amianto e que podem regula mentar ou limitar a área de aplicação do aspi rador móvel. 2 Símbolos Advertência de perigo geral Advertência de choque elétrico Ler Manual de instruções, indicações de segurança! Usar máscara de proteção! Não deitar no lixo doméstico. Atenção contém amianto! Tomada com dispositivo automáti co de ligar WARNUNG ≤ 0,1 mg/m

24000 Pa Área do filtro 6318 cm² Tubo flexível de aspiração D 27 / 32 mm x 3,5 m‑AS Comprimento do cabo de ligação à rede 7,5 m Nível de pressão acústica segundo a norma EN 60704-2-1 / Incerteza K 71 dB(A) / 3 dB Tipo de protecção IP X4 Capacidade do depósito CTH 26 E/a 26 l CTH 48 E/a 48 l Dimensões Comp. x Larg.. x Alt. CTH 26 E/a 630 x 365 x 540 mm CTH 48 E/a 740 x 406 x 1005 mm Peso CTH 26 E/a 13,9 kg CTH 48 E/a 18,8 kg [21] O fluxo volumétrico e o vácuo dependem do diâmetro do tubo flexível seleccionado. Português 88Fluxo volumétrico no mínimo

HF‑CT H 498995 498995 4 Utilização de acordo com as disposições Conforme as disposições legais, o aspirador móvel é adequado para aspirar poeiras prejudi ciais à saúde com valores limite de acordo com a classe de poeiras ’H’, segundo a norma EN 60335-2-69, entre estas também poeiras de madeira e de tinta. O aspirador móvel é adequado para aspirar po eiras com partículas cancerígenas e patogéni cas, assim como, poeiras de amianto. De acordo com as normas EN 60335-1 e EN 60335-2-69, o aspirador móvel é adequado para exigências elevadas em aplicações industriais. Em caso de utilização incorreta, a res ponsabilidade é do utilizador. 5 Componentes da ferramenta As figuras indicadas encontram-se no início do manual de instruções. [1-1] Tampa de fecho [1-2] Abertura de aspiração [1-3] Ponto de encaixe de módulos [1-4] Tomada de corrente [1-5] Depósito para tubo flexível [1-6] Punho [1-7] SysDoc [1-8] Ajuste do diâmetro do tubo flexível [1-9] Regulação da força de aspiração. [1-10] Interruptor da ferramenta [1-11] Placa de aviso, autocolante [1-12] Mola de fecho [1-13] Depósito para sujidade [1-15] Travão 6 Colocação em funcionamento ADVERTÊNCIA Tensão ou frequência inadmissível! Perigo de acidente ► A tensão da rede e a frequência da fonte de corrente devem estar de acordo com os dados da placa de identificação. ► Na América do Norte, só podem ser utiliza das ferramentas Festool com uma indica ção de tensão de 120 V/60 Hz. [22] EN 60335‑2‑69: classe de poeiras Português

896.1 Primeira colocação em funcionamento

► Abrir as molas de fecho [2-2] e retirar a parte superior da ferramenta [2-1]. ► Retire os acessórios do depósito de sujida de [2-3] e da embalagem! ► Colar o autocolante em anexo, no seu idio ma nacional, sobre o espaço de texto da placa de aviso [1-11]. ► Insira o tampão [1-1] na guarnição (consul tar a figura [1a] ). ► Coloque um saco de filtragem ou saco de filtragem de segurança no depósito para sujidade de acordo com os requisitos legais (consultar o capítulo 7.7, 7.8). ► Coloque a parte superior [2-1] e feche as molas de fecho [2-2]. ► Monte o enrolamento do cabo na parte tra seira do aspirador móvel (consultar a ima gem [3]). ► Ligue o tubo flexível de aspiração à ferra menta.

► Ligar a ficha de rede a uma tomada com protecção de terra. ADVERTÊNCIA Perigo de ferimentos devido à entrada das ferramentas em funcionamento descontro ladamente ► Antes de roda o interruptor para a posição "AUTO" ou "MAN", verificar que a ferra menta conectada está desligada. O interruptor [1-10] serve de interruptor de ac tivação/desactivação. Interruptor na posição ’0’ A tomada [1-4] está sem corrente, o aspirador móvel está desligado. Interruptor na posição ’MAN’ A tomada [1-4] é percorrida por corrente; o as pirador móvel arranca. Interruptor na posição ’Auto’ A tomada [1-4] é percorrida por corrente; o as pirador móvel arranca ao ligar a ferramenta co nectada. 7 Ajustes

7.1 Ajustar o diâmetro do tubo flexível

► Regule o ajuste do diâmetro do tubo flexível [1-8] para o diâmetro do tubo flexível co nectado. Isto assegura que a pressão do ar no tubo flexível de aspiração é medida correta mente (consultar o capítulo Controlo volu métrico do fluxo).

ADVERTÊNCIA Perigo de ferimento ► Desligar a ferramenta pneumática. Com a instalação do módulo pneumático [1-3] (496141), o dispositivo automático de ligar do aspirador móvel também funciona em conjunto com ferramentas pneumáticas. Para além disso, recomendamos a montagem da unidade de alimentação VE (495886). A uni dade de alimentação filtra e oleia o ar compri mido e permite uma regulação da pressão do ar. Para ligar ferramentas pneumáticas Festool com sistema IAS, está disponível um adaptador IAS (454757). Para garantir um funcionamento perfeito do dispositivo automático de ligar, a pressão de serviço da ferramenta tem de ser de 6 bar.

7.4 Regular a força de aspiração

► no botão giratório [1-9].

7.5 Bloquear o travão

Virando a alavanca do travão preta [1-15] impe de-se que o aspirador móvel se desloque. Para o efeito, levantar ligeiramente o aspirador mó vel na parte dianteira e pressionar a alavanca do travão preta para baixo, até engatar. Para soltar, pressione a alavanca verde [1-14].

7.6 Protecção térmica

Como protecção contra o sobreaquecimento, a protecção térmica desliga o aspirador móvel antes de alcançar a temperatura crítica. ► Como protecção contra o sobreaquecimen to, a protecção térmica desliga o aspirador móvel antes de alcançar a temperatura crí tica. Português 90► Desligar o aspirador móvel, deixar arrefe cer durante aprox. 5 minutos, ligar. Não é possível ligar: contactar a oficina de Serviço Após-venda Festool.

7.7 Substituir o saco de filtragem (SC-FIS-

CT26/48) Retirar o saco de filtragem [4] ► Abrir as molas de fecho [2-2] e retirar a parte superior da ferramenta [2-1]. ► Retire o saco de filtragem. ► Remova o saco de filtragem usado de acor do com as regulamentações legais. ► Limpe o depósito para sujidade [2-3]. Aplicar o saco de filtragem [5] ► Insira um novo saco para aspirador (SC- FIS-CT26/48) (imagem [4]). Importante: pressionar a manga do saco para aspirador com força na união de entrada. Tenha atenção para que o saco para aspi rador não fique entalado entre a parte su perior e a parte inferior. ► Coloque a parte superior [2-1] e feche as molas de fecho [2-2].

7.8 Substituir o saco de filtragem de

segurança (FIS-CTH 26/48) Para aspirar pós da classe H, utilize sempre o saco de filtragem de seguran ça. Retirar o saco de filtragem de segurança [6] ► Feche a abertura de aspiração [1-2] com a tampa de fecho [1-1]. ► Abra as molas de fecho [2-2] e retire a par te superior da ferramenta [2-1]. ► Levante a película do saco de plástico e fe che as aberturas laterais com as patilhas adesivas. ► Feche o saco de plástico em volta do saco de filtragem com a cinta de cabos fornecida. ► Retire o saco de filtragem de segurança. ► Remova o saco de filtragem de segurança usado de acordo com as regulamentações legais. ► Limpe o depósito para sujidade [2-3]. Colocar o saco de filtragem de segurança [7] ► Coloque um novo saco de filtragem (FIS- CTH 26/48) no bocal de admissão do depósi to e bloqueie-o. Importante: tenha atenção para que o trinco engate. ► Coloque o saco de plástico sobre o bordo do depósito. As aberturas laterais do saco de filtragem de segurança têm de ficar dentro do depósito para sujidade. Tenha atenção para que os contac tos [10-2] fiquem livres. Tenha atenção para que o saco para aspi rador não fique entalado entre a parte su perior e a parte inferior. ► Coloque a parte superior [2-1] e feche as molas de fecho [2-2].

7.9 Controlo volumétrico do fluxo

Se a pressão do ar no tubo flexível de aspiração descer abaixo dos 20 m/s, irá soar, por razões de segurança, um sinal de aviso acústico. Causas possíveis Resolução Regulação da força de aspiração [1-9] ajus tada para um valor demasiado baixo. Ajustar a regulação da força de aspiração para um valor mais alto (consultar o capítulo 7.4). Botão giratório [1-8] não regulado para o di âmetro do tubo flexível conectado. Ajustar o diâmetro do tubo flexível correto (con sultar o capítulo 7.1). Tubo flexível de aspiração obstruído ou vin cado. Eliminar a obstrução ou o vinco. Saco de filtragem cheio. Colocar um novo saco de filtragem (consultar o capítulo 7.1). Filtro principal sujo. Substituir o filtro principal (consultar o capítulo 9.1). Falha de funcionamento do sistema eletróni co de monitorização. Mandar eliminar por uma oficina de Serviço Após- Venda Festool. Português 918 Trabalhar

Alojamento para tubos: após o trabalho pode conduzir o tubo flexível de aspiração através da abertura [8-2] e guardá-lo no alojamento para tubos. Apoio para Systainer SysDoc: na superfície de apoio é possível fixar um Systainer com as qua tro corrediças ou o T-Loc [8-1].

8.2 Aspirar materiais secos

CUIDADO Pós prejudiciais à saúde Lesão das vias respiratórias ► Ao aspirar substâncias prejudiciais à saú de, utilizar sempre um saco de filtragem de segurança e um filtro principal corres pondente! ► Utilize a ferramenta apenas com o controlo volumétrico do fluxo a funcionar. Ao aspirar pós que excedam o valor limi te ou caso exista uma considerável quan tidade de pós de madeira de carvalho ou de faia, aspirar apenas uma única fonte de pó (fer ramenta eléctrica ou pneumática). Tenha em consideração, ao aspirar, os pós pro duzidos por ferramentas elétricas em funciona mento: Quando a evacuação de ar é reconduzida para o recinto, deve existir uma taxa de ventilação L suficiente no recinto. Para manter os valores li mite exigidos, o fluxo volumétrico reconduzido tem de ser, no máximo, de 50% do fluxo volu métrico de ar fresco (volume V

x taxa de venti lação L

). Além disso, respeite as regulamenta ções regionais. Atenção: um filtro principal húmido fica ob struído mais rapidamente quando são aspira dos materiais secos. Por este motivo, o filtro principal deve ser seco antes da aspiração de pós ou substituído por um filtro seco.

8.3 O sistema antiestático

Durante a aspiração, produzem-se cargas elec trostáticas no tubo flexível de aspiração devido à fricção. Estas podem tornar-se desagradavel mente perceptíveis para o operador através de choques eléctricos. Tendo em vista a descarga destas cargas electrostáticas, o aspirador mó vel está equipado de série com um sistema an tiestático. Para o efeito deve, no entanto, ser utilizado o tubo flexível de aspiração antiestáti co fornecido juntamente.

Quando não se está a utilizar a ferramen ta e antes da realização de trabalhos de manutenção e limpeza, retirar a ficha da toma da de corrente. ► Desligar o aspirador móvel e retirar a ficha da tomada. ► Enrolar o cabo de ligação à rede. ► Esvaziar o depósito para sujidade. ► Feche a abertura de aspiração [1-2] com a tampa de fecho[1-1]. ADVERTÊNCIA Pós prejudiciais à saúde Lesão das vias respiratórias ► Limpe o aspirador móvel e todos os aces sórios, aspirando-os e limpando-os por completo (interior e exterior), antes de o retirar da zona suja. ► As peças que não podem ser limpas inte gralmente devem ser fechadas hermetica mente num saco de plástico para o respec tivo transporte. ► Use uma máscara de protecção! Guardar esta ferramenta apenas em es paços interiores. ► Guardar o aspirador móvel num local seco, protegido contra uma utilização não autori zada. Para um transporte livre de poeiras, tenha o seguinte em atenção: ► Para um transporte livre de poeiras, tenha o seguinte em atenção: ► Assegure-se de que existe uma fixação se gura durante o transporte. A ferramenta só pode ser transportadas com o tampão de fecho fechado. Português 929 Manutenção e conservação ADVERTÊNCIA Perigo de ferimentos, choque elétrico ► Antes de efetuar quaisquer trabalhos de manutenção e conservação, retirar sempre a ficha da tomada de corrente! ► Todos os trabalhos de manutenção e repa ração que exijam uma abertura da carcaça do motor apenas podem ser efetuados por uma oficina de Serviço Após-Venda autori zada. Serviço Após-Venda e reparação apenas atra vés do fabricante ou das oficinas de serviço: En dereço mais próximo em: www.festool.pt EKAT

Utilizar apenas peças sobresselentes originais da Festool! Referência em: www.festool.pt Dispositivos de proteção e peças que estejam danificados têm de ser reparados ou substituí dos de forma competente por uma oficina espe cializada credenciada, desde que não seja dada nenhuma outra indicação no manual de instru ções. Observar as seguintes indicações: – Mandar efetuar, no mínimo, uma vez por ano, uma verificação em termos de tecno logia de separação de poeiras (p. ex., em relação a danificação do filtro, estanquei dade da ferramenta e funcionamento dos dispositivos de controlo) pelo fabricante ou por uma pessoa formada. – Além disso, deverá verificar-se a eficácia do filtro da ferramenta no mínimo uma vez por ano ou com maior frequência, como pode estar estipulado nos requisitos nacio nais. O processo de verificação que poderá ser aplicado para comprovar a eficácia da ferramenta encontra-se definido na norma EN 60335-2-69 AA.22.201.2. Se a verifica ção não for aprovada, deverá ser repetida com um novo filtro principal. – O que não é possível limpar deve ser remo vido. Para o efeito, utilizar sacos imper meáveis. Observar as condições de remo ção em vigor! – Para uma manutenção pelo utilizador, a ferramenta tem de ser desmontada, limpa e a sua manutenção efetuada, desde que realizável, sem que daí resulte perigo para o pessoal da manutenção ou outras pes soas. As medidas de precaução adequadas incluem a descontaminação antes da des montagem, a tomada de medidas para uma ventilação forçada com filtragem no local onde a ferramenta é desmontada, a limpe za da área de manutenção e o equipamento de proteção pessoal adequado. Indicação para o envio para oficinas de repara ção Antes de efetuar o envio, contacte as ofici nas de reparação de modo a esclarecer possíveis riscos relativamente às substân cias perigosas aspiradas. Eventualmente, irá receber um saco de plástico especial da oficina de reparação. Observe as seguintes indicações que servem para a proteção de pessoas durante o transpor te e nas oficinas de reparação: ► Limpe a ferramenta por completo (interior e exterior). ► Retire o saco de filtragem/remoção. ► Embale a ferramenta hermeticamente no saco de plástico eventualmente enviado pa ra o efeito. ► Junte uma listagem das substâncias peri gosas aspiradas fora da embalagem her mética da ferramenta.

9.1 Mudar o filtro principal

ADVERTÊNCIA Remoinhos de pó ao substituir o saco de fil tragem e o filtro principal ► Use uma máscara de protecção! ► Durante o saneamento do amianto, use vestuário descartável! ADVERTÊNCIA Perigo de ferimentos ► Não use mais o filtro principal a partir do momento em que ele seja retirado, pela primeira vez, da ferramenta; pelo contrá rio, substitua-o por um filtro novo. Português 93INDICAÇÃO Danificação do motor ► Nunca aspire sem o filtro principal monta do, pois isso poderá danificar o motor. ► Abrir as molas de fecho [2-2] e retirar a parte superior da ferramenta [2-1]. ► Rode a parte superior da ferramenta de for ma a que o filtro principal [9-1] fique orien tado para cima (figura [9]). ► Solte os dois parafusos de seguran ça [9-3]da alavanca [9-4] com uma chave de parafusos. ► Rode a alavanca [9-4] e retire o supor

[9-2] com o filtro principal. ► Insira o suporte com o filtro principal no sa co de segurança fornecido. ► Solte o filtro principal do suporte. ► Retire o suporte do saco de segurança. ► Feche o saco de segurança e remova-o de acordo com as regulamentações nacionais. ► Limpe eventuais acumulações de pó na área por baixo do filtro principal. ► Coloque o novo filtro principal na estrutura. ► Insira o suporte [9-2] com o filtro principal e rode a alavanca [9-4] até engatar. ► Aperte os parafusos de segurança [9-3]. ► Coloque a parte superior [2-1] e feche as molas de fecho [2-2].

9.2 Esvaziar o depósito para sujidade

Depois de retirar a parte superior, é possível esvaziar o depósito para sujidade [2-3]. ► Após a aspiração, limpe regularmente os sensores do nível de enchimento [10-1] com um pano macio e verifique se estão da nificados. 10 Acessórios Consulte os números de encomenda dos aces sórios e filtros no seu catálogo Festool ou na Internet, em "www.festool.com".

• Para ampliar o aspirador móvel, estão disponí veis, no programa de acessórios, os seguintes módulos, que podem ser montados no ponto de encaixe de módulos [1-3] por uma oficina de Serviço Pós-venda autorizada: – módulo de ar comprimido, – módulo de tomada com alimentação eléc trica permanente, – módulo de tomada com dispositivo automá tico de ligar (excepto para a variante GB 110 V), – módulo para satélite de alimentação (EAA), para utilização do dispositivo automático de ligar na EAA. Poderá consultar mais informações sobre os módulos na Internet, em "www.festool.com". 11 Ambiente Não deite a ferramenta no lixo domésti co! Encaminhar as ferramentas, acessó rios e embalagens para reaproveitamen to ecológico. Respeitar as normas nacionais em vigor. Apenas países da UE: de acordo com a Diretiva Europeia sobre resíduos de equipamentos elé tricos e eletrónicos e a sua transposição para a legislação nacional, as ferramentas elétricas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente. Informações sobre REACH: www.festool.com/ reach Português 94Оглавление 1 Указания по технике безопасности p. 95
