РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Cleantec CTH 48 FESTOOL

Декларация о соответствии ЕС. Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих Директив ЕС, стандартов и нормативных документов:

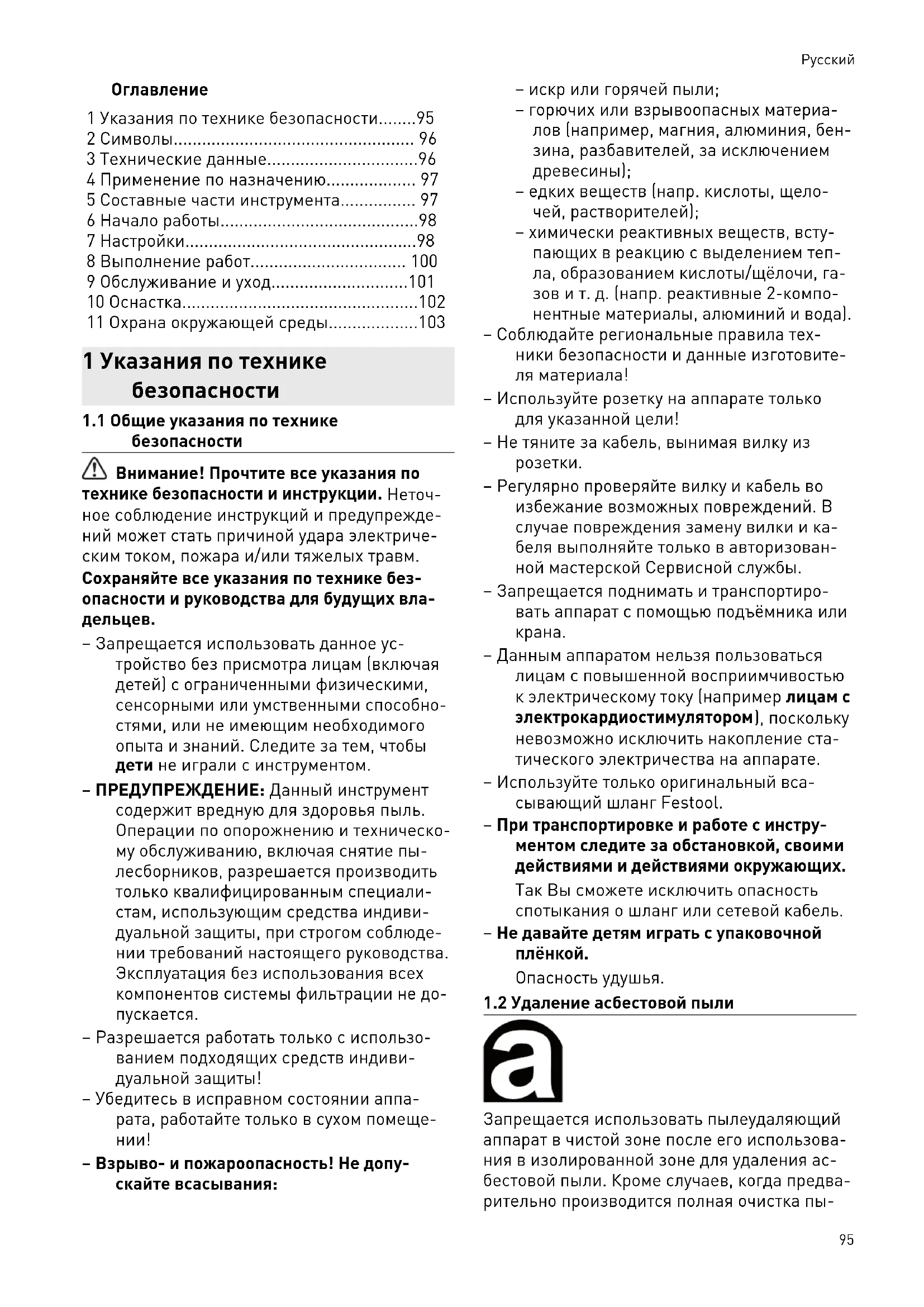

1.1 Общие указания по технике

безопасности Внимание! Прочтите все указания по технике безопасности и инструкции.

ное соблюдение инструкций и предупрежде ний может стать причиной удара электриче ским током, пожара и/или тяжелых травм. Сохраняйте все указания по технике без опасности и руководства для будущих вла

– Запрещается использовать данное ус тройство без присмотра лицам (включая детей) с ограниченными физическими, сенсорными или умственными способно стями, или не имеющим необходимого опыта и знаний. Следите за тем, чтобы дети не играли с инструментом. – ПРЕДУПРЕЖДЕНИЕ: Данный инструмент содержит вредную для здоровья пыль. Операции по опорожнению и техническо му обслуживанию, включая снятие пы лесборников, разрешается производить только квалифицированным специали стам, использующим средства индиви дуальной защиты, при строгом соблюде нии требований настоящего руководства. Эксплуатация без использования всех компонентов системы фильтрации не до

– Разрешается работать только с использо ванием подходящих средств индиви дуальной защиты! – Убедитесь в исправном состоянии аппа рата, работайте только в сухом помеще

– Взрыво- и пожароопасность! Не допу скайте всасывания: – искр или горячей пыли; – горючих или взрывоопасных материа лов (например, магния, алюминия, бен зина, разбавителей, за исключением древесины); – едких веществ (напр. кислоты, щело чей, растворителей); – химически реактивных веществ, всту пающих в реакцию с выделением теп ла, образованием кислоты/щёлочи, га зов и т. д. (напр. реактивные 2-компо нентные материалы, алюминий и вода). – Соблюдайте региональные правила тех ники безопасности и данные изготовите ля материала! – Используйте розетку на аппарате только для указанной цели! – Не тяните за кабель, вынимая вилку из

– Регулярно проверяйте вилку и кабель во избежание возможных повреждений. В случае повреждения замену вилки и ка беля выполняйте только в авторизован ной мастерской Сервисной службы. – Запрещается поднимать и транспортиро вать аппарат с помощью подъёмника или

– Данным аппаратом нельзя пользоваться лицам с повышенной восприимчивостью к электрическому току (например лицам с электрокардиостимулятором ), поскольку невозможно исключить накопление ста тического электричества на аппарате. – Используйте только оригинальный вса сывающий шланг Festool. – При транспортировке и работе с инстру ментом следите за обстановкой, своими действиями и действиями окружающих. Так Вы сможете исключить опасность спотыкания о шланг или сетевой кабель. – Не давайте детям играть с упаковочной

1.2 Удаление асбестовой пыли

Запрещается использовать пылеудаляющий аппарат в чистой зоне после его использова ния в изолированной зоне для удаления ас бестовой пыли. Кроме случаев, когда предва рительно производится полная очистка пы

95леудаляющего аппарата силами квалифици рованных специалистов. Такая операция тре бует документального оформления, которое возлагается на исполнителя работ. Замену встроенных фильтров разрешается производить только в специально предназна ченных местах (например, станции обезвре живания) силами квалифицированных спе

Действующие национальные стандарты (например, TRGS 519) могут содержать допол нительные, обязательные для исполнения требования к работам по удалению асбесто содержащей пыли, а также требования, кото рые могут регламентировать или ограничи вать область применения пылеудаляющего

2 Символы Внимание. Опасность (прочие опас

Опасность поражения электрическим

Прочтите руководство по эксплуата ции и указания по технике безопас

Работать в средствах индивидуаль ной защиты органов дыхания! Не выбрасывайте вместе с бытовыми

Внимание! Содержит асбест! Розетка с устройством автомати ческого включения WARNUNG ≤ 0,1 мг/м

(класс пыли H) Маркировка EAC: Подтверждает со ответствие электроинструмента ос новным требованиям директив Евра зийского экономического союза. TR066 Украинский символ SEPRO подтвер ждает соответствие электроинстру мента основным требованиям дирек тив Украины. 3 Технические данные Пылеудаляющие аппараты Потребляемая мощность 350 ‑ 1000 Вт Макс. допустимая мощность подклю чаемого инструмента:

Чехия, Дания Великобритания 230 В/110 В 2400 Вт 1100 Вт 1800 Вт/500 Вт Макс. объёмный расход (воздуха), турбина [23] 234 м³/ч (3900 л/мин) Макс. разрежение, турбина

24000 Па Площадь фильтроэлемента 6318 см

Всасывающий шланг D 27 / 32 мм x 3,5 м AS Длина сетевого кабеля 7,5 м Уровень звукового давления согласно EN 60704-2-1 / Погрешность K 71 дБ(A) / 3 дБ Вид защиты IP X4 Объём резервуара CTH 26 E/a 26 l CTH 48 E/a 48 l [23] Объёмный расход и разрежение зависят от выбранного диаметра шланга.

96Пылеудаляющие аппараты Размеры ДxШxВ CTH 26 E/a 630 x 365 x 540 mm CTH 48 E/a 740 x 406 x 1005 mm Масса CTH 26 E/a 13,9 kg CTH 48 E/a 18,8 kg Мин. скорость пылеудаления

21 мм 25 6,9 27 мм/ IAS 41 11,4 32 мм 58 16,1 36 мм 73 20,3 42 мм 100 27,8 50 мм 141 39,2

HF‑CT H 498995 498995 4 Применение по назначению Пылеудаляющий аппарат предназначен для всасывания опасной для здоровья пыли класса H с ПДК вредных веществ согласно EN 60335-2-69, включая древесную пыль и пыль, образующуюся при обработке лака. Пылеудаляющий аппарат пригоден для вса сывания пыли с содержанием канцерогенных и патогенных частиц, а также пыли с частица ми асбеста. Пылеудаляющий аппарат пригоден для про фессионального использования в условиях повышенных нагрузок в согласно EN 60335-1 и EN 60335-2-69. Ответственность за использование не по назначению несёт пользователь. 5 Составные части инструмента Иллюстрации находятся в начале руководства по эксплуатации. [1-1]

[1-2] Всасывающее отверстие [1-3] Гнездо для установки модулей [1-4] Штепсельный разъём аппарата [1-5] Отсек для хранения шланга [1-6]

[1-7] SysDoc [1-8] Регулятор диаметра всасывающего

[1-9] Регулятор интенсивности всасыва

97[1-10] Выключатель [1-11] Предупреждающая табличка, на

[1-12] Зажимная скоба [1-13] Резервуар для грязи [1-15]

6 Начало работы ПРЕДУПРЕЖДЕНИЕ Недопустимое напряжение или частота! Опасность несчастного случая ► Сетевое напряжение и частота источника тока должны соответствовать данным, указанным на заводской табличке. ► В Северной Америке можно использовать только машинки Festool с характеристи кой по напряжению 120 В/60 Гц.

6.1 Первый ввод в эксплуатацию

► [2-2]Откройте зажимные скобы и снимите верхнюю часть [2-1] аппарата. ► Извлеките оснастку из резервуара для

[2-3] и из упаковки! ► Заклейте текстовое поле предупреждаю щей таблички [1-11] новой наклейкой на языке Вашей страны. ► Вставьте заглушку [1-1] в накладку (см. рис. [1a]). ► Вложите мешок-пылесборник/усиленный мешок-пылесборник в резервуар для гря зи согласно законодательным предписа ниям (см. разделы 7.7, 7.8). ► Установите на место верхнюю часть [2-1] аппарата и закройте зажимные ско бы [2-2]. ► Установите бухту для кабеля на задней стороне пылеудаляющего аппарата (см. рис. [3]). ► Подсоедините к аппарату всасывающий

6.2 Включение/выключение

► Вставьте вилку в розетку с заземлением. ПРЕДУПРЕЖДЕНИЕ Опасность травмирования по причине не контролируемого включения инструмента ► Прежде чем повернуть переключатель в положение "AUTO" или "MAN", убедитесь в том, что подсоединённый инструмент

Переключатель [1-10] служит выключателем. Положение переключателя ’0’ Штепсельный разъём аппарата [1-4] обесто чен, пылеудаляющий аппарат выключен. Положение переключателя ’MAN’ Штепсельный разъём аппарата [1-4] нахо дится под напряжением, пылеудаляющий ап парат включается. Положение переключателя ’Auto’ Штепсельный разъём аппарата [1-4] нахо дится под напряжением, пылеудаляющий ап парат включается при включении подсоеди нённого инструмента. 7 Настройки

7.1 Регулировка диаметра шланга

► Настройте регулятор диаметра всасываю щего шланга [1-8] на подсоединённый

Это гарантирует правильность измере ния скорости воздушного потока во вса сывающем шланге (см. раздел «Контр оль объёмного расхода»).

7.2 Подсоединение электроинструмента

ПРЕДУПРЕЖДЕНИЕ Опасность травмирования ► Соблюдайте указания в отношении макс. допустимой мощности подключаемого инструмента (см. главу «Технические

► Выключите электроинструмент. ► Подсоедините электроинструмент к штеп сельному разъёму аппарата [1-4].

7.3 Подсоединение пневмоинструмента

ПРЕДУПРЕЖДЕНИЕ Опасность травмирования ► Выключите пневмоинструмент. При наличии пневматического модуля [1-3] (496141) устройство автоматического включе

98ния пылеудаляющего аппарата функциони рует также в комбинации с пневматическими инструментами. Дополнительно рекомендуем установить блок подготовки воздуха VE (495886). Блок подго товки воздуха позволяет фильтровать и про масливать сжатый воздух, а также регулиро вать давление воздуха. Для подсоединения пневмоинструмента Festool с системой IAS предлагается соединительный элемент IAS (454757). Для обеспечения надлежащей работы устрой ства автоматического включения рабочее да вление инструмента должно составлять 6 бар.

7.4 Регулировка интенсивности

► с помощью винта-барашка [1-9].

7.5 Установка тормоза

При затянутом рычаге тормозного механизма чёрного цвета [1-15] предотвращается отка тывание пылеудаляющего аппарата. Для это го необходимо приподнять переднюю часть аппарата и надавить на рычаг вниз до фикса ции. Для отпускания тормоза нажмите на ры чаг зелёного цвета [1-14].

7.6 Защита от перегрева

Защита от перегрева отключает пылеудаляю щий аппарат до достижения критической тем

► Защита от перегрева отключает пылеуда ляющий аппарат до достижения критиче ской температуры. ► Выключите пылеудаляющий аппарат, дайте ему остыть в течение прим. 5 минут, подключите. Аппарат не включается: обратитесь в ма стерскую Сервисной службы Festool.

7.7 Замена мешка-пылесборника(SC-FIS-

CT26/48) Извлечение мешка-пылесборника [4] ► [2-2]Разблокируйте зажимные скобы и снимите верхнюю часть аппарата [2-1]. ► Извлеките мешок-пылесборник. ► Утилизируйте использованный мешок-пы лесборник в соответствии с законодатель ными предписаниями. ► Очистите резервуар для грязи [2-3]. Установка мешка-пылесборника [5] ► Вставьте новый мешок-пылесборник (SC- FIS-CT26/48) (рис. [4]). Важно: горловину мешка-пылесборника плотно насадите на впускной штуцер. Следите за тем, чтобы мешок-пылесбор ник не оказался зажатым между верхней и нижней частями. ► Установите верхнюю часть [2-1] на место и зафиксируйте зажимные скобы [2-2].

7.8 Замена усиленного мешка-

пылесборника (FIS-CTH 26/48) Для удаления пыли класса H обяза тельно используйте усиленный мешок- пылесборник. Извлечение усиленного мешка-пылесборни ка [6] ► Закройте всасывающее отверстие [1-2] пробкой [1-1]. ► Откройте зажимные скобы [2-2] и сними те верхнюю часть аппарата [2-1]. ► Расправьте вверх плёнку полиэтиленово го пакета и заклейте боковые отверстия клейкой лентой. ► Полиэтиленовый пакет с вложенным ме шком-пылесборником завяжите кабель ным хомутом из комплекта поставки. ► Выньте усиленный мешок-пылесборник. ► Использованный усиленный мешок-пы лесборник утилизируйте согласно устано вленным правилам. ► Очистите резервуар для грязи [2-3]. Установка усиленного мешка-пылесборни ка [7] ► Вложите новый усиленный мешок-пылес борник (FIS-CTH 26/48) во впускной шту цер резервуара и заприте его. Важно: Проследите, чтобы запор защёлкнулся. ► Расправьте полиэтиленовый пакет поверх кромок грязесборника. Боковые отвер стия усиленного мешка-пылесборника должны находиться внутри резервуара

Проследите, чтобы контакты оставались

[10-2]. Следите за тем, чтобы мешок-пылесбор ник не оказался зажатым между верхней и нижней частями. ► Установите верхнюю часть [2-1] на место и зафиксируйте зажимные скобы [2-2].

997.9 Контроль объёмного расхода

По соображениям безопасности при падении скорости потока воздуха во всасывающем шланге ниже 20 м/с, раздаётся предупре ждающий сигнал. Возможные причины Способ устранения Регулятор интенсивности всасывания [1-9] уста новлен на слишком низкое значение. Увеличьте интенсивность всасывания (см. раздел 7.4 ). Установка винта-барашка [1-8] не соответствует диаметру подключенного шланга. Настройте правильный диаметр шланга (см. раздел 7.1). Засорение или перегиб всасывающего шланга. Устраните засорение или перегиб шланга. Заполнен мешок-пылесборник. Вставьте новый мешок-пылесборник (см. раздел 7.1). Загрязнён основной фильтр. Замените основной фильтр (см. раз дел 9.1). Сбои в работе контрольного электронного обору

Для устранения обратитесь в мастерскую Сервисной службы Festool. 8 Выполнение работ

Отсек для хранения шланга: по окончании работы всасывающий шланг можно протянуть через отверстие [8-2] и сложить в специаль ном отсеке. Место крепления систейнера SysDoc: здесь при помощи четырёх защёлок или замка T- Loc [8-1] можно закрепить систейнер.

8.2 Сбор сухих материалов

Опасная для здоровья пыль Травмирование дыхательных путей ► При удалении опасной для здоровья пы ли используйте усиленный мешок-пылес борник и подходящий фильтрующий эле

► Используйте аппарат только с исправным устройством контроля объёмного расхо

В режиме удаления пыли с ПДК вред ных для здоровья веществ или больших объёмов древесной пыли дуба или бука вса сывание следует производить только от одно го источника пыли (электро- или пневмоин струмента). Соблюдайте следующие правила при сборе пыли, образующейся при работе электроин струментов: Если отработанный воздух отводится обратно в помещение, в нём должна быть обеспечена достаточная интенсивность воздухообмена L. Для соблюдения необходимых предельных значений обратный объёмный расход должен составлять не более 50 % от объёмного расхо да приточного воздуха (объём помещения V

интенсивность воздухообмена L

). Необходи мо также соблюдать региональные предписа

Внимание: влажный фильтрующий элемент при всасывании сухих материалов забивается быстрее. Поэтому перед сбором пыли его не обходимо просушить или заменить сухим.

8.3 Антистатическая система

Во время всасывания вследствие трения во всасывающем шланге происходит статиче ская электризация. В результате этого лица, обслуживающие аппарат, могут испытывать неприятные удары электрическим током. Для отвода этих статических зарядов пылеуда ляющий аппарат серийно оснащается анти статической системой. Однако для этого не обходимо использовать прилагаемый анти статический всасывающий шланг.

8.4 По окончании работы

По окончании работ с использованием аппарата, а также перед техническим обслуживанием и ремонтом вынимайте вилку из розетки. ► Выключите пылеудаляющий аппарат и выньте вилку из розетки. ► Смотайте сетевой кабель. ► Опорожните резервуар для грязи. ► Закройте всасывающее отверстие [1-2] пробкой [1-1].

100ПРЕДУПРЕЖДЕНИЕ Опасная для здоровья пыль Повреждение дыхательных путей ► Произведите полную чистку пылеудаляю щего аппарата и всей оснастки пылесо сом и влажной тряпкой (внутри и снару жи), прежде чем выносить его из загряз нённой зоны. ► Детали, не поддающиеся полной очистке, перед транспортировкой необходимо упаковать в герметичный пластиковый

► Используйте респиратор! Храните данный аппарат только внутри

► Поставьте пылеудаляющий аппарат в су хом помещении, примите меры для пред упреждения использования без разреше

Следите, чтобы при транспортировке не было

► Следите, чтобы при транспортировке не

► обеспечьте надёжное крепление при транспортировке. Аппарат можно транспортировать толь ко с закрытой пробкой. 9 Обслуживание и уход ПРЕДУПРЕЖДЕНИЕ Опасность травмирования, поражение электрическим током ► Перед началом любых работ по ремонту и техническому обслуживанию устройства вынимайте вилку из розетки! ► Все работы по ремонту и техническому обслуживанию, которые требуют откры вания корпуса двигателя, должны выпол няться только специалистами авторизо ванной мастерской Сервисной службы. Сервисное обслуживание и ремонт должны выполняться только специалистами фирмы- изготовителя или в сервисной мастерской. Адрес ближайшей мастерской см. на www.festool.ru/сервис EKAT

Используйте только оригинальные запасные части Festool! № для заказа на: www.festool.ru/сервис Ремонт или замена повреждённых защитных устройств и деталей должны выполняться в авторизованной ремонтной мастерской, если другое не указано в руководстве по эксплуа

Соблюдайте следующие правила: – Не реже одного раза в год техническая проверка аппарата (отсутствие поврежде ний фильтра, герметичность устройства и работа контрольного оборудования) пред ставителем фирмы-изготовителя или ли цом, прошедшим инструктаж. – Дополнительно не реже одного раза в год или чаще проверка задерживающей спо собности фильтра согласно националь ным предписаниям. Метод испытания, который можно использовать для под тверждения эффективности аппарата, указан в EN 60335-2-69 AA.22.201.2. Если аппарат не проходит испытание, то про верку нужно повторить, установив новый основной фильтр. – То, что невозможно очистить, подлежит утилизации. Для утилизации используйте непроницаемые мешки. Соблюдайте дей ствующие предписания по утилизации! – Для обслуживания самим пользователем устройство следует разобрать, очистить и выполнить необходимые работы, не вы зывая угрозы для здоровья обслуживаю щего персонала или других лиц. Подходя щими мерами предосторожности являют ся дезинфекция перед разборкой, прину дительная вытяжная вентиляция в поме щении, где осуществляется разборка, очистка зоны проведения технических работ и использование подходящих средств индивидуальной защиты. Указание относительно пересылки в ремонт ную мастерскую

101Перед пересылкой свяжитесь с ремонт ной мастерской с целью прояснения си туации относительно возможных опас ностей, связанных с собранными с по мощью устройства опасными вещества ми. При необходимости получите от ре монтной мастерской специальный пла стиковый мешок. Соблюдайте нижеприведенные указания, ко торые служат для защиты людей при транс портировке и в ремонтной мастерской: ► Полностью очистите устройство (внутри и

► Извлеките мешок-пылесборник/мешок для утилизации. ► При необходимости герметично запакуйте устройство в присланный пластиковый

► Приложите список собранных опасных ве ществ, разместив его снаружи герметич ной (воздухонепроницаемой) упаковки ус

9.1 Замена основного фильтра

ПРЕДУПРЕЖДЕНИЕ Пыль, поднятая при смене мешка-пылес борника и фильтрующего элемента ► Используйте респиратор! ► При удалении асбестовой пыли надевай те одноразовую одежду! ПРЕДУПРЕЖДЕНИЕ Опасность травмирования ► Фильтрующий элемент является однора зовым, его повторное использование за прещается, разрешается только замена

Повреждение электродвигателя ► Никогда не собирайте пыль без основно го фильтра, так как это может привести к повреждению двигателя. ► [2-2]Разблокируйте зажимные скобы и снимите верхнюю часть аппарата [2-1]. ► Разверните верхнюю часть аппарата та ким образом, чтобы фильтрующий эле мент [9-1] был направлен вверх (рис.[9]). ► Выверните два винта фиксации [9-3]руч ки [9-4] с помощью отвёртки. ► Переведите ручку [9-4] и снимите держа

[9-2] с фильтрующим элементом. ► Опустите держатель с фильтрующим эле ментом в полиэтиленовый пакет из ком плекта поставки. ► Освободите фильтрующий элемент из

► Выньте держатель из защитного полиэти ленового пакета. ► Закройте защитный полиэтиленовый па кет и утилизируйте его согласно устано вленным правилам. ► Очистите зону позади фильтрующего эле мента от скопившейся пыли. ► Вставьте в рамку новый фильтрующий

► Установите держатель [9-2] с фильтрую щим элементом и сложите ручку [9-4] до появления щелчка. ► Затяните винты фиксации [9-3]. ► Установите верхнюю часть [2-1] на место и зафиксируйте зажимные скобы [2-2].

9.2 Опорожнение резервуара для грязи

После снятия верхней части можно опорож нить резервуар для грязи [2-3]. ► Регулярно очищайте мягкой тканью дат чики уровня [10-1] и проверяйте их на от сутствие повреждений. 10 Оснастка Номера для заказа оснастки и фильтров мож но найти в Каталоге Festool или в Интернете на сайте "www.festool.com".

Для расширения возможностей пылеудаляю щего аппарата программа дополнительной оснастки предусматривает следующие моду ли, которые можно подсоединить к гнезду для установки модулей, [1-3] в аттестованной ма стерской Сервисной службы: – пневматический модуль, – модуль штепсельных розеток с постоян ной подачей тока, – модуль штепсельных розеток с устрой ством автоматического включения (не ус танавливается на модель GB 110 V), – модуль для блока энергоснабжения (EAA) для использования устройства автомати ческого включения на EAA. Подробную информацию о модулях см. в Ин тернете на сайте www.festool.com.

10211 Охрана окружающей среды Не выбрасывайте инструмент вместе с бытовыми отходами! Обеспечьте эко логически безопасную утилизацию ин струментов, оснастки и упаковки. Соблюдайте действующие национальные предписания. Только для стран ЕС: согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизиро ваться раздельно и направляться на экологи чески безопасную переработку. Информация по директиве REACH: www.festool.com/reach
