NÁVOD K OBSLUZE Cleantec CTH 48 FESTOOL

Prohlášení oshodě EU. Prohlašujeme sveške- rou odpovědností, že tento výrobek splňuje všechny příslušné požadavky následujících směrnic EU aže byly použity následující normy nebo normativní doku- menty:

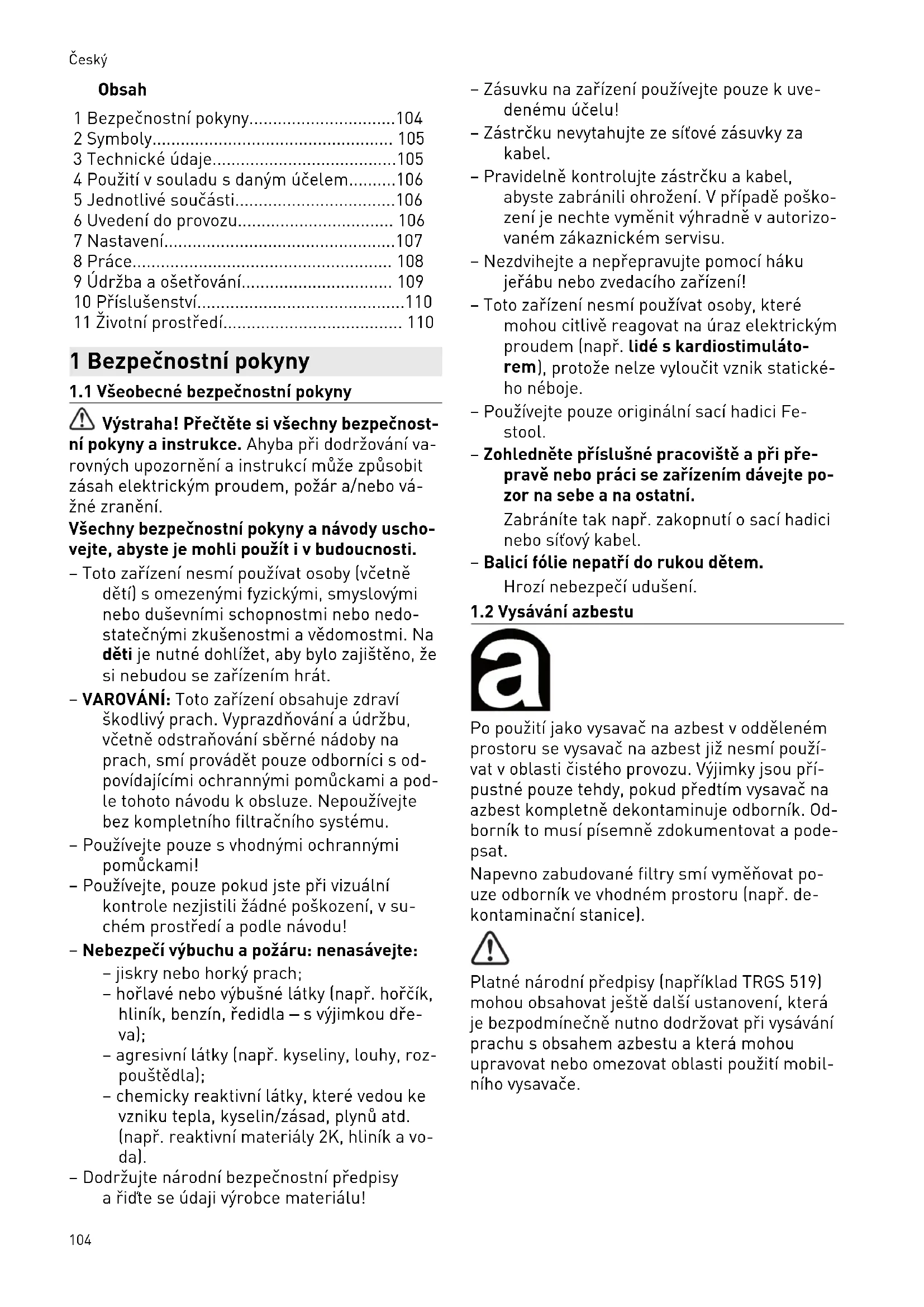

1.1 Všeobecné bezpečnostní pokyny

Výstraha! Přečtěte si všechny bezpečnost ní pokyny a instrukce. Ahyba při dodržování va rovných upozornění a instrukcí může způsobit zásah elektrickým proudem, požár a/nebo vá žné zranění. Všechny bezpečnostní pokyny a návody uscho vejte, abyste je mohli použít i v budoucnosti. – Toto zařízení nesmí používat osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedo statečnými zkušenostmi a vědomostmi. Na děti je nutné dohlížet, aby bylo zajištěno, že si nebudou se zařízením hrát. – VAROVÁNÍ: Toto zařízení obsahuje zdraví škodlivý prach. Vyprazdňování a údržbu, včetně odstraňování sběrné nádoby na prach, smí provádět pouze odborníci s od povídajícími ochrannými pomůckami a pod le tohoto návodu k obsluze. Nepoužívejte bez kompletního filtračního systému. – Používejte pouze s vhodnými ochrannými pomůckami! – Používejte, pouze pokud jste při vizuální kontrole nezjistili žádné poškození, v su chém prostředí a podle návodu! – Nebezpečí výbuchu a požáru: nenasávejte: – jiskry nebo horký prach; – hořlavé nebo výbušné látky (např. hořčík, hliník, benzín, ředidla ‒ s výjimkou dře va); – agresivní látky (např. kyseliny, louhy, roz pouštědla); – chemicky reaktivní látky, které vedou ke vzniku tepla, kyselin/zásad, plynů atd. (např. reaktivní materiály 2K, hliník a vo da). – Dodržujte národní bezpečnostní předpisy a řiďte se údaji výrobce materiálu! – Zásuvku na zařízení používejte pouze k uve denému účelu! – Zástrčku nevytahujte ze síťové zásuvky za kabel. – Pravidelně kontrolujte zástrčku a kabel, abyste zabránili ohrožení. V případě poško zení je nechte vyměnit výhradně v autorizo vaném zákaznickém servisu. – Nezdvihejte a nepřepravujte pomocí háku jeřábu nebo zvedacího zařízení! – Toto zařízení nesmí používat osoby, které mohou citlivě reagovat na úraz elektrickým proudem (např. lidé s kardiostimuláto rem ), protože nelze vyloučit vznik statické ho néboje. – Používejte pouze originální sací hadici Fe stool. – Zohledněte příslušné pracoviště a při pře pravě nebo práci se zařízením dávejte po zor na sebe a na ostatní. Zabráníte tak např. zakopnutí o sací hadici nebo síťový kabel. – Balicí fólie nepatří do rukou dětem. Hrozí nebezpečí udušení.

1.2 Vysávání azbestu

Po použití jako vysavač na azbest v odděleném prostoru se vysavač na azbest již nesmí použí vat v oblasti čistého provozu. Výjimky jsou pří pustné pouze tehdy, pokud předtím vysavač na azbest kompletně dekontaminuje odborník. Od borník to musí písemně zdokumentovat a pode psat. Napevno zabudované filtry smí vyměňovat po uze odborník ve vhodném prostoru (např. de kontaminační stanice). Platné národní předpisy (například TRGS 519) mohou obsahovat ještě další ustanovení, která je bezpodmínečně nutno dodržovat při vysávání prachu s obsahem azbestu a která mohou upravovat nebo omezovat oblasti použití mobil ního vysavače. Český 1042 Symboly Varování před všeobecným nebezpečím Varování před úrazem elektrickým pro udem Přečtěte si návod k použití, bezpeč nostní pokyny! Používejte respirátor! Nevyhazujte do domovního odpadu. Pozor obsahuje azbest! Modul zásuvky s spínací automati kou WARNUNG ≤ 0,1 mg/m

(třída prachu H) 3 Technické údaje Mobilní vysavače Příkon 350 ‑ 1000 W Max. příkon zásuvky zařízení EU CH, DK GB 230 V/110 V 2 400 W 1 100 W 1 800 W/500 W Max. objem proudění (vzduchu), turbína [25] 234 m³/h (3900 l/min) Max. podtlak, turbína

Sací hadice D 27 / 32 mm x 3,5 m‑AS Délka přívodního kabelu 7,5 m Hladina akustického tlaku podle EN 60704-2-1 / Nepřesnost K 71 dB (A) / 3 dB Třída ochrany IP X4 Objem nádoby CTH 26 E/a 26 l CTH 48 E/a 48 l Rozměry D x Š x V CTH 26 E/a 630 x 365 x 540 mm CTH 48 E/a 740 x 406 x 1005 mm Hmotnost CTH 26 E/a 13,9 kg CTH 48 E/a 18,8 kg Objem proudění minimálně

/h] [l/s] 21 mm 25 6,9 27 mm / IAS 41 11,4 32 mm 58 16,1 [25] Objem proudění a podtlak závisí na zvoleném průměru hadice. Český 105Objem proudění minimálně

HF‑CT H 498995 498995 4 Použití v souladu s daným účelem Mobilní vysavač je určený k vysávání a odsávání zdraví škodlivého prachu s mezními hodnotami odpovídajícími třídě prachu „H“ podle EN 60335-2-69, mimo jiné také prachu ze dřeva a laku. Mobilní vysavač je vhodný pro vysávání a odsá vání prachu s rakovinotvornými a choroboplod nými částicemi a azbestového prachu. Mobilní vysavač je podle EN 60335-1 a EN 60335-2-69 vhodný pro zvýšené nároky při profesionálním použití. Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel. 5 Jednotlivé součásti Uvedené obrázky se nacházejí na začátku návo du k použití. [1-1] Krytka [1-2] Sací otvor [1-3] Místo pro připojení modulů [1-4] Zásuvka pro připojení nářadí [1-5] Úložný rám pro hadici [1-6] Držadlo [1-7] SysDoc [1-8] Nastavení průměru hadice [1-9] Regulace síly sání [1-10] Spínač zařízení [1-11] Výstražný štítek - nálepka [1-12] Uzavírací spona [1-13] Nádoba na nečistoty [1-15] Brzda 6 Uvedení do provozu VAROVÁNÍ Nepřípustné napětí nebo nepřípustná frek vence! Nebezpečí úrazu ► Síťové napětí a frekvence zdroje elektrické energie musí souhlasit s údaji na typovém štítku. ► V Severní Americe se smí používat pouze nářadí Festool s napětím 120 V/60 Hz.

6.1 První uvedení do provozu

► Otevřete uzavírací spony [2-2] a sejměte horní část zařízení [2-1]. ► Vyjměte příslušenství z odpadní nád oby [2-3]a z obalu! ► Textové políčko výstražného štítku [1-11] přelepte přiloženou nálepkou ve vašem ja zyce. ► Nasaďte uzavírací zátku [1-1] na kryt (viz obrázek [1a] ). [26] EN 60335‑2‑69: třída prachu Český 106► Vložte filtrační vak nebo bezpečnostní fil trační vak podle zákonných požadavků do odpadní nádoby (viz kapitolu 7.7, 7.8). ► Nasaďte horní část zařízení [2-1] a zavřete uzavírací spony [2-2]. ► Naviják kabelu namontujte na zadní stranu mobilního vysavače (viz obrázek [3]). ► Připojte k zařízení sací hadici.

► Síťovou zástrčku zapojte do uzemněné zá suvky. VAROVÁNÍ Nebezpečí poranění nekontrolovaně spuště ným nářadím ► Před otočením spínače do polohy „AUTO“ nebo „MAN“ zkontrolujte, zda je připojené nářadí vypnuté. Spínač [1-10] slouží k zapínání a vypínání. Poloha spínače „0“’ Zásuvka pro připojení nářadí [1-4] je bez napětí, mobilní vysavač je vypnutý. Poloha spínače „MAN“ Zásuvka zařízení [1-4] je pod napětím, mobilní vysavač se spustí. Poloha spínače „Auto“ Zásuvka zařízení [1-4] je pod napětím, mobilní vysavač se spustí při zapnutí připojeného nářa dí. 7 Nastavení

7.1 Nastavení průměru hadice

► Nastavení průměru hadice [1-8] nastavte podle průměru připojené hadice. Tak bude zajištěno správné měření ry chlosti vzduchu v odsávací hadici (viz kapi tolu Kontrola objemu proudění).

7.2 Připojení elektrického nářadí

VAROVÁNÍ Nebezpečí poranění ► Dodržujte maximální příkon zásuvky zaří zení (viz kapitola Technické údaje). ► Vypněte elektrické nářadí. ► Zapojte elektrické nářadí do zásuvky zaříze ní [1-4].

7.3 Připojení pneumatického nářadí

VAROVÁNÍ Nebezpečí poranění ► Vypněte pneumatické nářadí. Při montáži pneumatického modulu [1-3] (496141) funguje spínací automatika mobilního vysavače také v kombinaci s pneumatickým ná řadím. Navíc doporučujeme montáž úpravné jednotky VE (495886). Úpravná jednotka filtruje a přima zává stlačený vzduch a umožňuje regulaci tlaku vzduchu. Pro připojení pneumatického nářadí Festool se systémem IAS lze obdržet spojku IAS (454757). Aby byla zajištěna bezvadná funkce spínací au tomatiky, musí provozní tlak nářadí činit 6 bar.

7.4 Regulace síly sání

► na otočném knoflíku [1-9].

Pomocí černé brzdové páčky [1-15] zabráníte rozjetí mobilního vysavače. Za tímto účelem mobilní vysavač vepředu mírně nazdvihněte a černou brzdovou páčku zatlačte dolů, až za skočí. Pro uvolnění stiskněte zelenou pá čku [1-14].

7.6 Tepelná pojistka

Aby nedošlo k přehřátí, tepelná pojistka vypne mobilní vysavač před dosažením kritické teplo ty. ► Aby nedošlo k přehřátí, tepelná pojistka vy pne mobilní vysavač před dosažením kritic ké teploty. ► Vypněte mobilní vysavač, nechte ho cca 5 minut vychladnout a zapněte ho. Pokud ho nelze zapnout, kontaktujte záka znický servis Festool.

7.7 Výměna filtračního sáčku (SC-FIS-

CT26/48) Vyjmutí filtračního sáčku [4] ► Otevřete uzavírací spony [2-2] a sejměte horní část zařízení [2-1]. ► Vyjměte filtrační vak. ► Použitý filtrační vak zlikvidujte v souladu se zákonnými předpisy. ► Vyprázdněte nádobu na nečistoty [2-3]. Nasazení filtračního vaku [5] ► Založte nový filtrační vak (SC-FIS-CT26/48) (obrázek [4]). Důležité: Objímku filtračního Český 107vaku silně přitlačte na tvarovku sacího otvo ru. Dbejte na to, aby nedošlo k přiskřípnutí fil tračního vaku mezi horní a dolní částí. ► Nasaďte horní část [2-1] a zavřete uzavírací spony [2-2].

7.8 Výměna bezpečnostního filtračního

sáčku (FIS-CTH 26/48) Pro vysávání prachu třídy H používejte vždy bezpečnostní filtrační sáček. Vyjmutí bezpečnostního filtračního sáčku [6] ► Uzavřete sací otvor [1-2] krytkou [1-1]. ► Otevřete uzavírací spony [2-2] a sejměte horní část zařízení [2-1]. ► Fólii plastového sáčku ohrňte nahoru a po stranní otvory uzavřete pomocí lepicích pá sků. ► Plastový sáček okolo filtračního sáčku uza vřete kabelovou spojkou, která je součástí dodávky. ► Vyjměte bezpečnostní filtrační sáček. ► Použitý bezpečnostní filtrační sáček zlikvi dujte v souladu se zákonnými předpisy. ► Vyprázdněte nádobu na nečistoty [2-3]. Nasazení bezpečnostního filtračního sáčku [7] ► Nový bezpečnostní filtrační sáček (FIS-CTH 26/48) nasaďte na vstupní hrdlo nádoby a zajistěte ho. Důležité: Dbejte na to, aby pojistka zaskočila. ► Nasaďte plastový sáček přes okraj nádoby. Postranní otvory bezpečnostního filtračního sáčku musí být uvnitř nádoby na nečistoty. Dbejte na to, aby kontakty [10-2] zůstaly volné. Dbejte na to, aby nedošlo k přiskřípnutí fil tračního vaku mezi horní a dolní částí. ► Nasaďte horní část [2-1] a zavřete uzavírací spony [2-2].

7.9 Kontrola objemu proudění

Jestliže rychlost proudění vzduchu klesne pod 20 m/s, zazní výstražný akustický signál. Možné příčiny Odstranění Regulace síly sání [1-9] je nastavená na příliš nízkou hodnotu. Nastavte regulaci síly sání na vyšší hodnotu (viz kapitolu 7.4). Otočný knoflík [1-8] není nastavený na průměr připojené hadice. Nastavte správný průměr hadice (viz kapito lu 7.1). Sací hadice je ucpaná nebo zalomená. Odstraňte ucpání nebo zalomení. Plný filtrační vak. Nasaďte nový filtrační vak (viz kapitolu 7.1). Hlavní filtr je znečištěný. Vyměňte hlavní filtr (viz kapitolu 9.1). Chybná funkce kontrolní elektroniky. Nechte odstranit zákaznickým servisem Festool. 8 Práce

Úložný rám na hadici: Po skončení práce může te sací hadici vést otvorem [8-2] a uložit ji do úložného rámu. Uložení Systaineru SysDoc: Na odkládací ploše lze pomocí čtyř zástrček nebo T-Loc [8-1] upev nit Systainer.

8.2 Odsávání suchých materiálů

UPOZORNĚNÍ Zdraví škodlivý prach Poškození dýchacích cest ► Při odsávání zdraví škodlivých látek použí vejte bezpečnostní filtrační sáček a přísluš ný hlavní filtr! ► Zařízení používejte pouze s funkční kontro lou objemu proudění. Při odsávání prachu, který přesahuje me zní hodnotu nebo při vysávání velkého ob jemu dubového nebo bukového prachu odsávej te pouze u jednoho zdroje prachu (elektrického nebo pneumatického nářadí). Při odsávání prachu u běžícího elektrického ná řadí dodržujte následující: Český 108Pokud je použitý vzduch odváděn zpět do míst nosti, musí být v místnosti dostatečná míra vý měny vzduchu L . Aby byly dodrženy přípustné mezní hodnoty, smí objem proudění zpět odvá děného vzduchu činit maximálně 50 % objemu proudění čerstvého vzduchu (objem prostoru V

x míra výměny vzduchu L

). Kromě toho do držujte místní předpisy. Upozornění: Vlhký hlavní filtr se při odsávání suchých látek rychleji zanáší. Z tohoto důvodu by se měl hlavní filtr před vysáváním prachu vy sušit nebo vyměnit za suchý.

8.3 Antistatický systém

Při vysávání vznikají v důsledku tření v sací ha dici statické náboje. Pracovník je může vnímat nepříjemně jako rány elektrickým proudem. Mobilní vysavač je proto sériově vybavený anti statickým systémem, který tyto statické náboje odvádí. Je ovšem nutné použít přiloženou anti statickou sací hadici.

8.4 Po skončení práce

Když zařízení nepoužíváte nebo před pro váděním údržby a čištění vytáhněte síťo vou zástrčku ze zásuvky. ► Vypněte mobilní vysavač a vytáhněte síťovou zástrčku ze zásuvky. ► Naviňte přívodní kabel. ► Vyprázdněte nádobu na nečistoty. ► Uzavřete sací otvor [1-2] krytkou [1-1].

VAROVÁNÍ Zdraví škodlivý prach Poškození dýchacích cest ► Dříve než mobilní vysavač i veškeré příslu šenství přemístíte ze znečistěné oblasti, důkladně je vyčistěte vysátím a vytřením (zevnitř i zvenku). ► Části, které nelze zcela vyčistit, je nutné před přepravou vzduchotěsně uzavřít do plastového pytle. ► Používejte respirátor! Toto zařízení uchovávejte pouze ve vnitř ních prostorech. ► Mobilní vysavač uložte v suché místnosti tak, aby nemohlo dojít k neoprávněnému použití. Pro bezpečnou přepravu dodržujte následující: ► Pro bezpečnou přepravu dodržujte následu jící: ► Zajistěte při přepravě bezpečné upevnění. Zařízení se smí přepravovat pouze se za vřenou krytkou. 9 Údržba a ošetřování VAROVÁNÍ Nebezpečí poranění elektrickým proudem ► Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky! ► Všechny práce údržby a opravy, které vyža dují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis. Servis a opravy smí provádět pouze výrobce ne bo servisní dílny: Nejbližší adresu najdete na: www.festool.cz/service EKAT

Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.cz/service Poškozené ochranné prvky a díly musejí být od borně opraveny nebo vyměněny kvalifikovaným servisem, pokud není v návodu k použití uvede no jinak. Dodržujte následující pokyny: – Minimálně jednou ročně by měl výrobce ne bo instruovaná osoba provést prachově technickou kontrolu (např. zda není poško zený filtr, dále kontrolu těsnosti zařízení a funkce kontrolních prvků). – Navíc by se měla minimálně jednou ročně nebo častěji zkontrolovat účinnost filtru za řízení, jak mohou předepisovat požadavky jednotlivých zemí. Kontrolní postup, který lze použít pro doložení účinnosti zařízení, je stanovený v normě EN 60335-2-69 AA.22.201.2. Pokud kontrola neproběhne kladně, musí se zopakovat s novým hlavním filtrem. – Co nelze vyčistit, musí se zlikvidovat. K to muto účelu používejte nepropustné vaky. Dodržujte platné podmínky pro likvidaci! – Pokud provádí údržbu uživatel, musí zaříze ní rozebírat, čistit a provádět jeho údržbu tak, pokud je to proveditelné, aniž by přitom vzniklo nebezpečí pro personál provádějící údržbu či jiné osoby. K vhodným bezpeč Český 109nostním opatřením patří: dekontaminace před rozebíráním, preventivní zajištění místního filtrovaného nuceného odvětrávání tam, kde se zařízení rozebírá, čištění místa údržby a vhodné osobní ochranné pomůcky. Upozornění k zaslání do servisu Před zasláním kontaktujte servis kvůli ob jasnění případných rizik v souvislosti s vy sátými nebezpečnými látkami. V případě potřeby obdržíte od servisu speciální pla stový vak. Dodržujte následující pokyny, které slouží k ochraně osob při přepravě a v servisu: ► Zařízení úplně vyčistěte (zevnitř a zvenku). ► Vyjměte filtrační/odpadní vak. ► Zařízení neprodyšně zabalte do plastového vaku, který vám byl v případě potřeby za slán. ► Mimo neprodyšně zabalené zařízení přiložte seznam vysátých nebezpečných látek.

9.1 Výměna hlavního filtru

VAROVÁNÍ Zvířený prach při výměně filtračního sáčku a hlavního filtru ► Používejte respirátor! ► Při sanaci azbestu noste oděv na jednorá zové použití! VAROVÁNÍ Nebezpečí poranění ► Po vyjmutí hlavního filtru ze zařízení tento hlavní filtr již nepoužívejte, vyměňte ho za nový. OZNÁMENÍ Poškození motoru ► Nikdy neodsávejte bez namontovaného hlavního filtru, protože se může poškodit motor. ► Otevřete uzavírací svorky [2-2] a odeberte horní část [2-1]. ► Otočte horní část zařízení tak, aby hlavní fi ltr [9-1] směřoval nahoru (obrázek[9]). ► Šroubovákem povolte dva bezpečnostní šrouby [9-3]páčky [9-4]. ► Překlopte páčku [9-4] a vyjměte držák [9-2] s hlavním filtrem. ► Držák s hlavním filtrem vložte do bezpeč nostního sáčku, který je součástí dodávky. ► Uvolněte hlavní filtr z držáku. ► Vyjměte držák z bezpečnostního sáčku. ► Uzavřete bezpečnostní sáček a zlikvidujte ho v souladu se zákonnými předpisy. ► Vyčistěte případně usazený prach v oblasti za hlavním filtrem. ► Nasaďte do rámu nový hlavní filtr. ► Vložte držák [9-2] s hlavním filtrem a pře klopte páčku [9-4] tak, aby zaskočila. ► Utáhněte bezpečnostní šrouby [9-3]. ► Nasaďte horní část [2-1] a zavřete uzavírací spony [2-2].

9.2 Vyprázdnění odpadní nádoby

Po sejmutí horní části lze odpadní nádobu [2-3] vyprázdnit. ► Po odsávání pravidelně vyčistěte senzory stavu naplnění [10-1] pomocí měkké utěrky a zkontrolujte je z hlediska případného po škození. 10 Příslušenství Objednací čísla příslušenství a filtrů najdete v katalogu Festool nebo na internetu na „www.festool.com“.

Pro rozšíření mobilního vysavače jsou v rámci programu příslušenství k dispozici následující moduly, které může autorizovaná servisní dílna namontovat na místo pro připojení modu

• [1-3] : – pneumatický modul, – zásuvkový modul s permanentním přívo dem proudu, – zásuvkový modul se spínací automatikou (nikoli pro variantu GB 110 V), – modul pro energetické a odsávací hnízdo (EAA) pro použití spínací automatiky u EAA. Další informace k modulům najdete na interne tu na „www.festool.com“. 11 Životní prostředí Nářadí nevyhazujte do domovního odpa du! Nářadí, příslušenství a obaly ode vzdejte k ekologické recyklaci. Dodržujte platné vnitrostátní předpisy. Pouze EU: Podle evropské směrnice o odpad ních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci. Informace k REACH: www.festool.com/reach Český 110Spis treści 1 Uwagi dotyczące bezpieczeństwa p. 111
