GEBRUIKSAANWIJZING Cleantec CTH 48 FESTOOL

EU-conformiteitsverklaring. Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan alle volgende EU-richtlijnen en volgende normen of normatieve documenten daaraan ten grondslag gelegd werden:

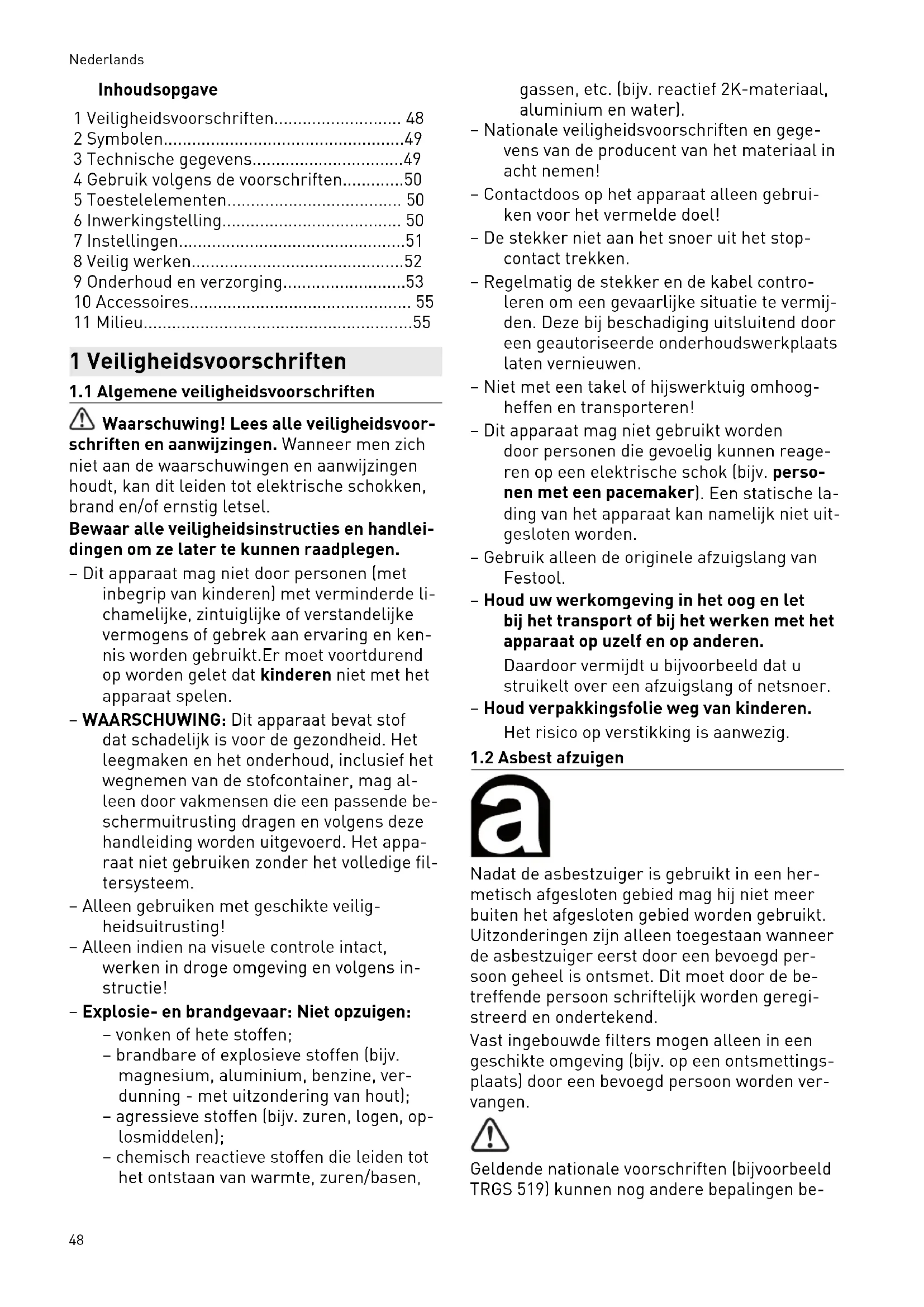

1.1 Algemene veiligheidsvoorschriften

Waarschuwing! Lees alle veiligheidsvoor schriften en aanwijzingen. Wanneer men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle veiligheidsinstructies en handlei dingen om ze later te kunnen raadplegen. – Dit apparaat mag niet door personen (met inbegrip van kinderen) met verminderde li chamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en ken nis worden gebruikt.Er moet voortdurend op worden gelet dat kinderen niet met het apparaat spelen. – WAARSCHUWING: Dit apparaat bevat stof dat schadelijk is voor de gezondheid. Het leegmaken en het onderhoud, inclusief het wegnemen van de stofcontainer, mag al leen door vakmensen die een passende be schermuitrusting dragen en volgens deze handleiding worden uitgevoerd. Het appa raat niet gebruiken zonder het volledige fil tersysteem. – Alleen gebruiken met geschikte veilig heidsuitrusting! – Alleen indien na visuele controle intact, werken in droge omgeving en volgens in structie! – Explosie- en brandgevaar: Niet opzuigen: – vonken of hete stoffen; – brandbare of explosieve stoffen (bijv. magnesium, aluminium, benzine, ver dunning - met uitzondering van hout); – agressieve stoffen (bijv. zuren, logen, op losmiddelen); – chemisch reactieve stoffen die leiden tot het ontstaan van warmte, zuren/basen, gassen, etc. (bijv. reactief 2K-materiaal, aluminium en water). – Nationale veiligheidsvoorschriften en gege vens van de producent van het materiaal in acht nemen! – Contactdoos op het apparaat alleen gebrui ken voor het vermelde doel! – De stekker niet aan het snoer uit het stop contact trekken. – Regelmatig de stekker en de kabel contro leren om een gevaarlijke situatie te vermij den. Deze bij beschadiging uitsluitend door een geautoriseerde onderhoudswerkplaats laten vernieuwen. – Niet met een takel of hijswerktuig omhoog heffen en transporteren! – Dit apparaat mag niet gebruikt worden door personen die gevoelig kunnen reage ren op een elektrische schok (bijv. perso nen met een pacemaker ). Een statische la ding van het apparaat kan namelijk niet uit gesloten worden. – Gebruik alleen de originele afzuigslang van Festool. – Houd uw werkomgeving in het oog en let bij het transport of bij het werken met het apparaat op uzelf en op anderen. Daardoor vermijdt u bijvoorbeeld dat u struikelt over een afzuigslang of netsnoer. – Houd verpakkingsfolie weg van kinderen. Het risico op verstikking is aanwezig.

Nadat de asbestzuiger is gebruikt in een her metisch afgesloten gebied mag hij niet meer buiten het afgesloten gebied worden gebruikt. Uitzonderingen zijn alleen toegestaan wanneer de asbestzuiger eerst door een bevoegd per soon geheel is ontsmet. Dit moet door de be treffende persoon schriftelijk worden geregi streerd en ondertekend. Vast ingebouwde filters mogen alleen in een geschikte omgeving (bijv. op een ontsmettings plaats) door een bevoegd persoon worden ver vangen. Geldende nationale voorschriften (bijvoorbeeld TRGS 519) kunnen nog andere bepalingen be Nederlands 48vatten die bij het zuigen van asbesthoudende stoffen onvoorwaardelijk in acht dienen te wor den genomen en die het gebruik van mobiele stofafzuigers kunnen reglementeren of beper ken. 2 Symbolen Waarschuwing voor algemeen gevaar Waarschuwing voor elektrische schok Lees de gebruiksaanwijzing en veilig heidsvoorschriften! Draag een zuurstofmasker! Niet met het huisvuil meegeven. Let op: bevat asbest! Contactdoos met inschakelauto maat WARNUNG ≤ 0,1 mg/m

24000 Pa Filteroppervlak 6318 cm² Afzuigslang D 27 / 32 mm x 3,5 m‑AS Lengte van het netsnoer 7,5 M Geluidsdrukniveau volgens EN 60704-2-1 / Onzekerheid K 71 dB(A) / 3 dB Beveiligingsklasse IP X4 Containerinhoud CTH 26 E/a 26 l CTH 48 E/a 48 l Afmetingen L x B x H CTH 26 E/a 630 x 365 x 540 mm CTH 48 E/a 740 x 406 x 1005 mm Gewicht CTH 26 E/a 13,9 kg CTH 48 E/a 18,8 kg [11] Volumestroom en onderdruk zijn afhankelijk van de gekozen slangdiameter. Nederlands 49Volumestroom minstens

HF‑CT H 498995 498995 4 Gebruik volgens de voorschriften De mobiele stofzuiger is volgens voorschrift ge schikt voor het op- en afzuigen van gezond heidsbedreigende stoffen met grenswaarden volgens stofklasse 'H' conform EN 60335-2-69, waaronder ook hout- en lakstof. De mobiele stofzuiger is geschikt voor het op- en afzuigen van stof met kanker- en ziektever wekkende deeltjes zoals die van asbeststof. De mobiele stofzuiger is conform EN 60335-1 en EN 60335-2-69 geschikt voor zware omstan digheden bij industrieel gebruik. De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats vindt. 5 Toestelelementen De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing. [1-1] Sluitstop [1-2] Aanzuigopening [1-3] Moduleslot [1-4] Toestelcontactdoos [1-5] Slangdepot [1-6] Handgreep [1-7] SysDoc [1-8] Instelling slangdiameter [1-9] Zuigkrachtregeling [1-10] Apparaatschakelaar [1-11] Waarschuwingsplaatje sticker [1-12] Sluitklem [1-13] Vuilcontainer [1-15] Rem 6 Inwerkingstelling WAARSCHUWING Ontoelaatbare spanning of frequentie! Gevaar voor ongevallen ► De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen. ► In Noord-Amerika mogen alleen Festool- machines met een spanningsopgave van 120 V/60 Hz worden ingezet. [12] EN 60335‑2‑69: stofklasse Nederlands

506.1 Eerste inbedrijfstelling

► Sluitklemmen openen [2-2] en bovendeel van het apparaat [2-1] afnemen. ► Haal de accessoires uit de vuilcontainer [2-3] en de verpakking! ► Plak over het tekstveld van het waarschu wingslabel [1-11] de meegeleverde sticker in uw eigen taal. ► Steek de afsluitstop [1-1] er bij de kap in (zie afbeelding [1a] ). ► Plaats in overeenstemming met de wettelij ke eisen een filterzak of een veiligheidsfil terzak in de vuilcontainer (zie hoofd stuk 7.7, 7.8). ► Plaats het bovendeel [2-1] terug en zet de sluitklemmen [2-2] vast. ► Monteer de kabelopwikkeling aan de ach terzijde van de mobiele stofzuiger (zie af beelding [3]). ► Sluit de afzuigslang aan op het apparaat.

6.2 In-/Uitschakelen

► Netstekker in een geaard stopcontact ste ken. WAARSCHUWING Gevaar voor letsel door ongecontroleerd startend gereedschap ► Let erop dat het aangesloten gereedschap uitgeschakeld is voordat u de schakelaar in de schakelaarstand "AUTO" of "MAN" draait. De schakelaar [1-10] dient als in-/uit-schake laar. Schakelaarstand ’0’ Toestelcontactdoos [1-4] is stroomloos, mobie le stofzuiger is uitgeschakeld. Schakelaarstand ’MAN’ Toestelcontactdoos [1-4] is stroomvoerend, mobiele stofafzuiger start. Schakelaarstand ’Auto’ Toestelcontactdoos [1-4] is stroomvoerend, de mobiele stofzuiger start wanneer het aangeslo ten gereedschap wordt ingeschakeld. 7 Instellingen

7.1 Slangdiameter instellen

► Stel de slangdiameterinstelling [1-8] af op de diameter van de aangesloten slang. Dit garandeert dat de luchtsnelheid in de afzuigslang correct gemeten wordt (zie hoofdstuk 'Volumestroombewaking').

7.2 Elektrisch gereedschap aansluiten

WAARSCHUWING Gevaar voor letsel ► De maximale aansluitwaarde van de toe stelcontactdoos in acht nemen (zie hoofd stuk Technische gegevens). ► Elektrisch gereedschap uitschakelen. ► Elektrisch gereedschap aansluiten op con tactdoos [1-4].

7.3 Persluchtgereedschap aansluiten

WAARSCHUWING Gevaar voor letsel ► Persluchtgereedschap uitschakelen. Door de inbouw van de persluchtmodule [1-3] (496141) functioneert de inschakelautomaat van de mobiele stofzuiger ook in combinatie met persluchtgereedschap. Daarnaast raden wij aan de verzorgingseenheid VE (495886) aan te bouwen. De verzorgingseen heid filtert en oliet de perslucht en zorgt ervoor dat de luchtdruk kan worden geregeld. Voor de aansluiting van Festool persluchtgereedschap met IAS-systeem is een IAS-aansluitstuk (454757) verkrijgbaar. Om een correcte functie van de inschakelauto maat te garanderen, dient de bedrijfsdruk van het gereedschap 6 bar te bedragen.

7.4 Zuigkracht afstellen

► aan de draaiknop [1-9].

Door de zwarte remhendel [1-15] over te halen wordt voorkomen dat de mobiele stofafzuiger wegrolt. Hiervoor de mobiele stofzuiger aan de voorkant enigszins optillen en de zwarte rem hendel omlaag drukken tot deze inklikt. Voor vrijgave drukt u op de groene hendel [1-14].

7.6 Temperatuurbeveiliging

Ter bescherming tegen oververhitting schakelt de temperatuurbeveiliging de mobiele stofzui ger uit voordat de kritische temperatuur wordt bereikt. ► Ter bescherming tegen oververhitting scha kelt de temperatuurbeveiliging de mobiele stofzuiger uit voordat de kritische tempera tuur wordt bereikt. Nederlands 51► Mobiele stofzuiger uitschakelen, ca. 5 mi nuten laten afkoelen, inschakelen. Inschakelen niet mogelijk: Contact opne men met Festool onderhoudswerkplaats.

7.7 Filterzak (SC-FIS-CT26/48) vervangen

Filterzak uitnemen [4] ► Sluitklemmen openen [2-2] en bovendeel van het apparaat [2-1] afnemen. ► Verwijder de filterzak. ► Voer de gebruikte filterzak af in overeen stemming met de wettelijke bepalingen. ► Maak de vuilcontainer [2-3]leeg. Filterzak plaatsen [5] ► Breng een nieuwe filterzak (SC-FIS- CT26/48) in (Afbeelding [4]). Belangrijk: De filterzakkraag krachtig op de inlaatfitting drukken. Let erop dat de filterzak niet tussen het boven- en ondergedeelte ingeklemd raakt. ► Plaats het bovendeel [2-1] terug en zet de sluitklemmen [2-2] vast.

7.8 Veilgheidsfilterzak (FIS-CTH 26/48)

vervangen Gebruik voor het opzuigen van stoffen van klasse H altijd de veiligheidsfilterzak. Veiligheidsfilterzak uitnemen [6] ► Sluit de afzuigopening [1-2]met de sluit stop [1-1]. ► Open de sluitklemmen [2-2] en neem het bovendeel van het apparaat [2-1] weg. ► Sla de folie van de kunststofzak naar boven en sluit de openingen aan de zijkant met de plaknaden af. ► Sluit de kunststofzak met de meegeleverde kabelbinder rondom de filterzak. ► Neem de veiligheidsfilterzak uit. ► Voer de gebruikte veiligheidsfilterzak af in overeenstemming met de wettelijke bepa lingen. ► Maak de vuilcontainer [2-3]leeg. Veiligheidsfilterzak plaatsen [7] ► Breng een nieuwe veiligheidsfilterzak (FIS- CTH 26/48) in de inlaatsteun van de contai ner en vergrendel deze. Belangrijk: Let er op dat de grendel inklikt. ► Leg de kunststofzak over de rand van de container.Belangrijk: De openingen aan de zijkant van de veiligheidsfilterzak dienen binnen de vuilcontainer te liggen. Let erop dat de contacten [10-2] vrij lig gen. Let erop dat de filterzak niet tussen het boven- en ondergedeelte ingeklemd raakt. ► Plaats het bovendeel [2-1] terug en zet de sluitklemmen [2-2] vast.

7.9 Volumestroombewaking

Als de luchtsnelheid in de afzuigslang onder de 20 m/s komt, klinkt er omwille van de veiligheid een waarschuwingssignaal. Mogelijke oorzaken Oplossing Zuigkrachtregeling [1-9] op te geringe waar de ingesteld. Zuigkrachtregeling op een hogere waarde instel len (zie hoofdstuk 7.4). Draaiknop [1-8] niet op aangesloten slangdi ameter afgesteld. Juiste slangdiameter instellen (zie hoofdstuk 7.1). Afzuigslang verstopt of geknikt. Verstopping of knik verwijderen. Filterzak vol. Nieuwe filterzak plaatsen (zie hoofdstuk 7.1). Standaardfilter verontreinigd. Standaardfilter vervangen (zie hoofdstuk 9.1). Storing van de bewakingselektronica. Door onderhoudswerkplaats van Festool laten herstellen. 8 Veilig werken

Slangdepot: Na beëindiging van het werk kunt u de afzuigslang door de opening [8-2] leiden en in het slangdepot leggen. Systaineropbergruimte SysDoc: Aan de op bergruimte kan met de vier schuiven of met de T-Loc [8-1] een Systainer worden bevestigd. Nederlands

528.2 Droge stoffen opzuigen

VOORZICHTIG Schadelijke stoffen Aandoening van de luchtwegen ► Gebruik bij het afzuigen van voor de ge zondheid schadelijke stoffen een veilig heidsfilterzak en een passend standaardfil ter! ► Gebruik het apparaat alleen met een func tionerende volumestroombewaking. Bij het afzuigen van stoffen die de grens waarde overschrijden of bij aanzienlijke hoeveelheden eiken- of beukenhoutstof niet meer dan één stofbron (elektrisch of perslucht gereedschap) afzuigen. Belangrijk bij het afzuigen van stof van lopend elektrisch gereedschap: Wanneer de afzuiglucht in de ruimte wordt te ruggevoerd, dient de ventilatiesnelheid L in de ruimte voldoende te zijn. Om aan de vereiste grenswaarden te voldoen, mag de teruggevoer de volumestroom maximaal 50% van de verse luchtstroom (ruimtevolume V

x ventilatiesnel heid L

) bedragen. Neem bovendien de regio nale voorschriften in acht. Let op: Een vochtig standaardfilter loopt sneller dicht wanneer droge stof wordt opgezogen. Om deze reden dient het standaardfilter vóór het opzuigen van stof gedroogd of door een droog exemplaar vervangen te worden.

8.3 Het antistatic-systeem

Tijdens het zuigen ontstaan er statische opla dingen door wrijving in de afzuigslang. Deze kunnen zich voor de bediener op onaangename wijze, namelijk als elektrische schokken, mani festeren. De mobiele stofafzuiger is standaard uitgerust met een antistatic-systeem om deze statische opladingen af te leiden. Hiervoor dient echter de bijgevoegde antistatische afzuigslang te worden gebruikt.

8.4 Na afloop van het werk

Wanneer het apparaat niet wordt ge bruikt en vóór onderhouds- en reini gingswerkzaamheden de stekker uit het stop contact halen. ► Mobiele stofafzuiger uitschakelen en stek ker uit stopcontact halen. ► Aansluitkabel opwikkelen. ► Vuilcontainer ledigen. ► Sluit de afzuigopening [1-2]met de sluit stop [1-1].

WAARSCHUWING Gezondheidsbedreigende stoffen Letsel aan de luchtwegen ► Reinig de mobiele stofafzuiger en alle ac cessoires volledig, zowel van binnen als van buiten, voordat u ze uit het verontrei nigde gebied verwijdert. ► Onderdelen die niet volledig gereinigd kun nen worden moeten voor het transport in een afgesloten, luchtdichte kunststof zak worden gedaan. ► Draag een zuurstofmasker! Dit apparaat nooit buiten opslaan. ► De mobiele stofafzuiger opbergen in een droge ruimte, beschermd tegen onbevoegd gebruik. Let op een stofvrij transport: ► Let op een stofvrij transport: ► Zorg voor een goede bevestiging tijdens het vervoer. Het apparaat mag alleen met gesloten sluitstop worden getransporteerd. 9 Onderhoud en verzorging WAARSCHUWING Gevaar voor letsel, elektrische schokken ► Vóór alle onderhouds- en reinigingswerk zaamheden de stekker altijd uit het stop contact trekken! ► Alle onderhouds- en reparatiewerkzaam heden waarvoor het vereist is om de mo torbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd. Klantenservice en reparatie alleen door fabri kant of door servicewerkplaatsen: Adres bij u in de buurt op: www.festool.nl/service EKAT

Alleen originele Festool-reserveonderdelen ge bruiken! Bestelnr. op: www.festool.nl/service Nederlands 53Beschadigde beveiligingsinrichtingen en onder delen moeten op deskundige wijze in een er kende en gespecialiseerde werkplaats gerepa reerd en vervangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is. De volgende aanwijzingen in acht nemen: – Ten minste eenmaal per jaar een stoftech nische controle (bijv. op beschadiging van het filter, de dichtheid van het apparaat en de werking van de controleapparatuur) door de fabrikant of iemand die hiervoor geschoold is. – Daarnaast moet de filtereffectiviteit van het apparaat minstens eenmaal per jaar of vaker gecontroleerd worden in overeen stemming met de toepasselijke nationale wet- en regelgeving. De testmethode waar mee de effectiviteit van het apparaat aan getoond kan worden, is vastgelegd in EN 60335-2-69 AA.22.201.2. Als de controle negatief uitvalt, moet hij herhaald worden met een nieuw standaardfilter. – Wat niet kan worden gereinigd, moet wor den verwijderd. Hiervoor niet-doorlatende zakken gebruiken. Toepasselijke afvoerre gelingen in acht nemen! – Voor het onderhoud door de gebruiker moet het apparaat gedemonteerd, schoon gemaakt en onderhouden worden, zonder dat dit gevaar oplevert voor onderhouds personeel of andere personen. Tot de ver eiste voorzorgsmaatregelen behoort ook het ontgiften voor demontage, het treffen van maatregelen voor lokaal gefilterde ge controleerde ventilatie, op de plaats waar het apparaat wordt gedemonteerd, de rei niging van het onderhoudsgebied en een passende persoonlijke veiligheidsuitrus ting. Aanwijzing voor de verzending naar de repara tiewerkplaats Neem vóór de verzending contact op met de reparatiewerkplaats om mogelijke risi co's met betrekking tot opgezogen gevaar lijke stoffen te bespreken. Eventueel krijgt u van de reparatiewerkplaats een speciale plastic zak toegezonden. Houd u aan de volgende aanwijzingen; deze die nen ter bescherming van de personen bij het transport en in de reparatiewerkplaats: ► Maak het apparaat helemaal schoon (van binnen en buiten). ► Verwijder de filter-/wegwerpstofzak. ► Verpak het apparaat luchtdicht in de even tueel opgestuurde plastic zak. ► Voeg aan de buitenzijde van de luchtdichte verpakking van het apparaat een lijst van opgezogen gevaarlijke stoffen bij.

9.1 Standaard filter vervangen

WAARSCHUWING Opgejaagd stof bij het vervangen van filter zak en standaard filter ► Draag een zuurstofmasker! ► Draag bij asbestsanering wegwerpkleding! WAARSCHUWING Gevaar voor letsel ► Gebruik het standaard filter niet meer wanneer het eenmaal uit het apparaat is verwijderd, maar vervang het door een nieuw exemplaar. LET OP Beschadiging van de motor ► Zuig nooit zonder standaard filter, omdat de motor hierdoor beschadigd kan raken. ► Sluitklemmen openen [2-2] en bovendeel van het apparaat [2-1] afnemen. ► Draai het bovendeel van het apparaat zo, dat het standaard filter [9-1] naar boven gericht is (afbeelding [9]). ► Draai de twee borgschroeven [9-3]van de hendel [9-4] met een schroevendraaier los. ► Sla de hendel [9-4] om en neem de hou der [9-2] met het standaard filter af. ► Plaats de houder met het standaard filter in de meegeleverde veiligheidszak. ► Maak het standaard filter los van de houder. ► Haal de houder uit de veiligheidszak. ► Sluit de veiligheidszak en voer deze af in overeenstemming met de wettelijke bepa lingen. ► Verwijder eventuele stofafzettingen in het gebied achter de hoofdfilter. ► Plaats een nieuw standaard filter in het fra me. ► Breng de houder [9-2] met het standaard filter in en sla de hendel [9-4] om tot hij in klikt. ► Schroef de borgschroeven [9-3] vast. Nederlands 54► Plaats het bovendeel [2-1] terug en zet de sluitklemmen [2-2] vast.

9.2 Vuilcontainer leegmaken

Na het wegnemen van het bovendeel kan de vuilcontainer [2-3] leeggemaakt worden. ► Reinig na het opzuigen regelmatig de ni veausensoren [10-1] met een zachte doek en controleer ze op beschadiging. 10 Accessoires De bestelnummers voor accessoires en filters vindt u in uw Festool-catalogus of op het inter net op www.festool.com.

• Ter uitbreiding van de mobiele stofzuiger staan in het accessoireprogramma de volgende mo dules ter beschikking, die in een geautoriseer de onderhoudswerkplaats in het module slot [1-3] kunnen worden ingebouwd: – persluchtmodule, – contactdoosmodule met permanente stroomtoevoer, – contactdoosmodule met inschakelauto maat (niet voor de GB 110 V variant), – module voor energieafzuigarm (EAA) voor gebruik van de inschakelautomaat aan de EAA. Meer informatie over de modules vindt u op het internet onder "www.festool.com". 11 Milieu Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht. Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische appara ten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu vriendelijke wijze te worden afgevoerd. Informatie voor REACH: www.festool.com/ reach Nederlands 55Innehållsförteckning 1 Säkerhetsanvisningar p. 56
