MANUAL DE UTILIZADOR Actioncam 9s Plus ROLLEI

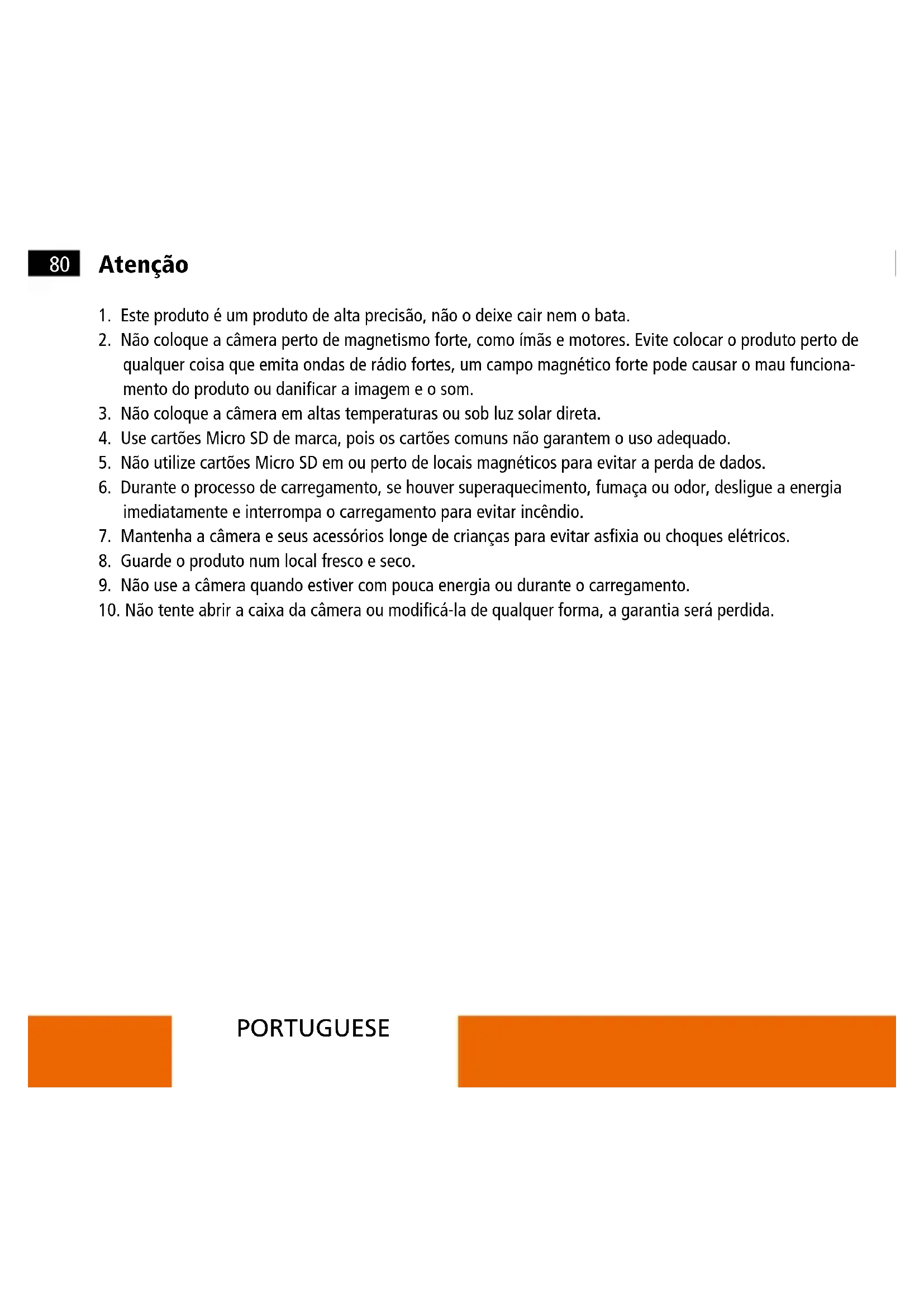

1. Este produits é um produit de alta precisão, não o deixe cair nem o bata.
2. Não coloque a-camera perto de magnetismo forte, como imas e motores. Evite colocar o produto perto de qualquer coisa que emita ondas de radio fortes, um campo magnético forte pode fazer o mau functiona-mentation do produits ou danificar a imagem e o som.
3. Não colque a-camera em altas temperatas ou sob luz solar direta.
4. Use cartoes Micro SD de marca, País os cartões comuns não garantem o uso adequado.
5. Não utilize cartões Micro SD em ou perto de locais magnéticos para fazer a perda de dados.
6. Durante o processo de carriegamento, se houver supraquecimento, fumaça ou odor, deslige a energia imeditamente e interrompa o carriegamento para fazer incência.
7. Mantenha a-camera e seu acessórios longe de crianças para evitar asfixia ou choques elétricos.
8. Guarde o produto num local fresco e seco.
9. Não use a-camera quando estiver com pouca energia ou durante o corregamento.
10. Não tanto Abrir a caixa da camera ou modifica-la de qualquer forma, a garantia sera perdida.

Sensor de imagem resolucao 1 / 2,5^ ,8,51M

Resolucao de imagem fixa 20M (5120x3840) (interpolada), 16M (4640x3480) (interpolada), 14M (4320x3240) (interpolada), 10M (3648x2736) (interpolada), 8M (3264x2448), 5M (2592x1944), 2M (1600x1200)

Modo de fotografia Simples, explosão, contagem decrescente, lapso de tempo, exposção longa

Funções adicionais Balanco de brancos para debaixo de água, funcão webcam, estabilização electrónica da imagem

Lente Lente Grande angular | abertura F = 2,8 | distência focal f: 2,75 mm

Ecrã táctil de 2" (tamanho do ecran 5,08 cm) e ecran de 1,33" autocolante

Slot de memoria para cartões microSD de até SDXC 64 GB

Como dos dados Imagem fixa: JPG | Video: MOV

Conectores microUSB 2.0, microHDMI, 1/4'' fio de tripé

WiFi iEEE 802.11 /b/g/n 2,4 GHz

Controlo remoto Incluido controlo remoto a 2,4 GHz

Caixa à prova de agua até 10m

Duração da bateria Até 85 minutos com a bateria totalmente corregada (4K)

Bateria de ioes de litio substituivel (1000 mAh/3,7 Wh)

Dimensoes | Peso 65,5 x 43,8 x 26,5 mm | ca. 129 g / 109 g (com / sem bateria)

Ambito de fornecimento Rolle Actioncam 9s Plus, caixa de protecção subaquática para profundidas até 40m, controlo remoto de 2,4 GHz, bateria substituível, 8 suportes, montagem de capacete, fixador de gancho e laço, autocolantes, braçadeiras de cabo, cabo metalico, cabo USB e pano de lentes

82

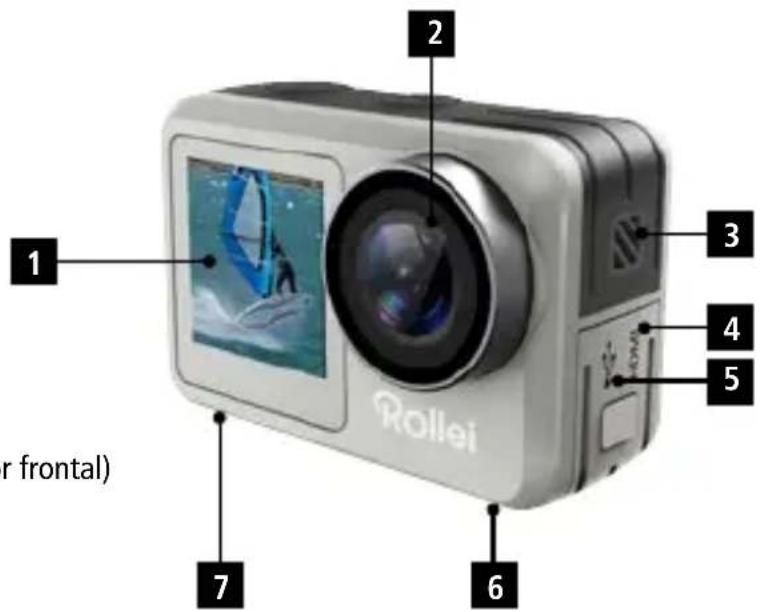

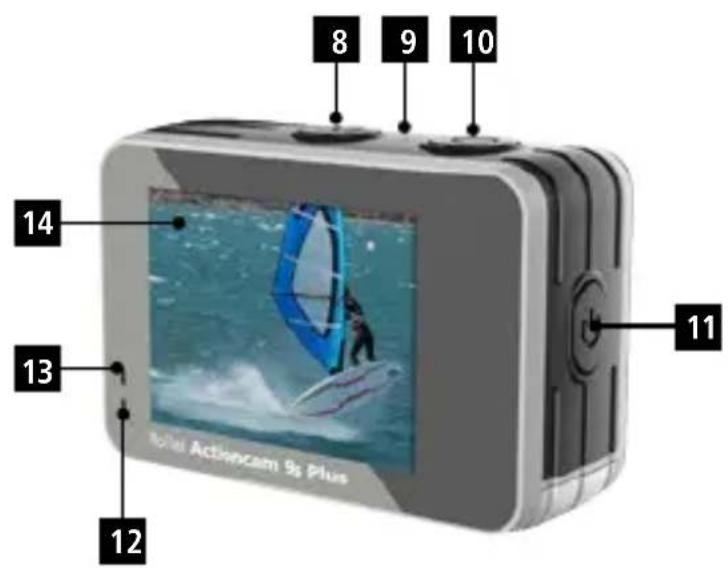

Descrição da Cârma

1 Visor Frontal/Selfie
2 Lentes
3 Altifalante incorporado
4 Ranhura Micro HDMI
5 Ranhura Micro USB
6 Ligação de 1/4" de tripé
7 Compartmento da bateria & Slot Micro SD
8 Botão de Modelo (prima 3s - Mudar para visor frontal)
9 Microfone embutido
10 Botão de Disparo/Confirmação
11 Botão de Alimentação/WiFi
12 Csgido de operacao
13 Indicador de energia
14 Tela sensivel ao toque

• Insira a-camera noestojo àprove d'água

• Certifique-se de que a caixa está limpa.

• Insira a-camera e certifique-se de que a lente se encaixa perfeitamente na cavidade da lente.
• Fecha os grampos de bloqueio.
• A camera peut ser montada usingo os acessórios fornecidos.

Bateria

Antes de utiliser o dispositivo pela primaira vez, tem deregarar totalmente a bateria.

• Carregamento da bateria

• Ligue a-camera a umcomputador ou fonte de alimentacao USB (5V/2A).

• A luz de status do corregamento acende quando a bateria está correngando.

• A luz de status do corregamento apaga quando a bateria está totalmente corregada.

• Substituição da bateria

• Secure a-camera para que possa ver o monitor da-camera e deslize a tampa do compartmento das pilhas para a direita para abrir o compartmento das pilhas.

• Retire a bateria.
• Insira a nova bateria de modo a que os contactos fiquem alinhados com os da-camera.

• Ligar: Pressione e segure o Botão de Alimentação/WiFi por 3 segundos. quando a camera é ligada, o Indicador de operação é ligado.
• Desligar: Pressione e secure o Botão de Alimentação/WiFi por 3 segundos.

Modos daamera

O Rollei 9s Plus oferece varios modos de fotografia e video. A seguir damos-lhe uma breve explicacao de como functionam:

• «Normal»/modo normal de video: Você pode gravar um único video com velocidade normal.
• «Seamless»/gravação de loops: A gravação do��o pode ser definida em intervalos de 1 ou 5 minutos. Àpos este intervalo, um novo tiro é sempre tirado e salvo. quando o cartão de memória está cheio, as imagens gravadas anteriormente são sobregravadas.
• «V-Timelapse»/modo de video Timelapse: No modo de video timelapse, a camera tiraotosa cada 0,5 segculos até cada minuto ecria um video a partir disso. Você pode escolher a duração do video de 5min ate 30min ou sem fim.
• Modo de video «SlowMotion»: A-camera grava uma sequência e volta a reproduzi-la em-camera lenta.
• Modelo de video «FastMotion», Aquá a camera reproduz o video mais rápido do que o gravado, desde o dobro do tempo até 15 vezes mais rápido. Em comparação com o modo de video time-lapse, estas gravações são ligeiramente mais lentas.
• «Single»/modoFoto simples: Você pode tirar umaunjica Foto.
• «Burst»/modo de disparo deFoto: Isto permite-lhe tirar 3otos/1s,7otos/2s,15otos/4s,30otos/8s.
• «P-Timelapse»/modo deFoto Timelapse: No modo de fotografia com lapso de tempo, a-camera tira fotografias a cada 0,5 segundos até cada minuto durante 5 a 30关键时刻 ou de forma ilimitada.
• Modelo de fotografia «CountDown», Você pode definir um temporizador em 2 ou 10 segundos de atraso.
• «LongExp»/modo deFoto long exposure: Utiliza una velocidade de obturacao de longa duracao para capturar com nitidez os elementos estacionarios das imagens.
• Carimbo de data: Você pode adcionar uma marca d'água às suasotos ou videos,sea apenas com a data ou com data e hora.

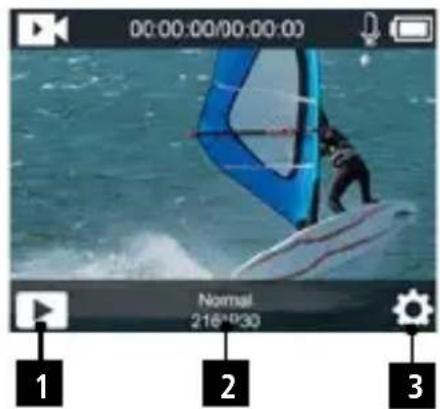

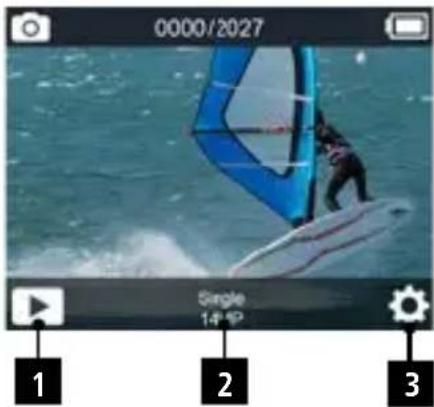

Função de toque

Você pode usar aanela de toque traseira para acessar as funções da camera.

• Deslize para a esquerda ou direita para alternar entre o modo de video e o modo deFoto.

No modo de video ouFoto pode aceder ao modo de reproducao atraves do symbolo no canto inferior esquerdo (1) e dos ajustes com o symbolo no canto inferior direito (3). Para acessar o menu de modelos, toque na parte inferior media (2).

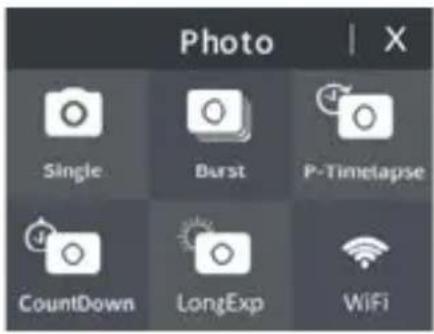

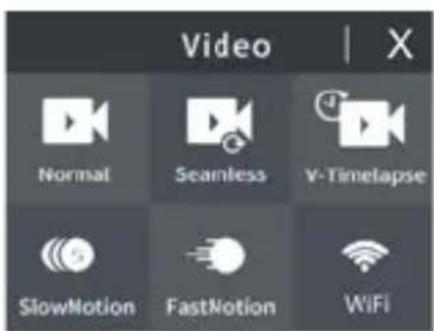

• Deslize para cima para acessar o menu de modo de video e Foto.
• Deslize para baixo para Abrir atalhos para bloquear e des ligar para operacoes rapiadas.
• Para desbloquear, toque no eça e deslize da esquerda para a direita, seguido as setas, ou prima o botão Obturador/ SeLECTIONAR.

Função de botão

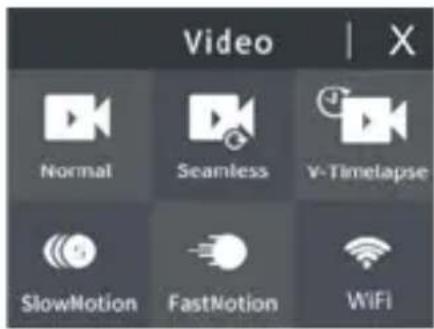

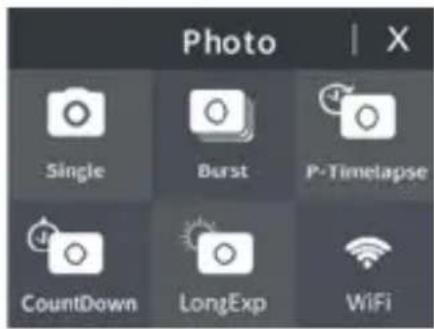

Menu Visão Geral

Para acessar as configurações do modo, pressione o Botão de Disparo/Confirmação por 3 segundos. Percorra o menu com o Botão de Modo, confirma com o Botão de Disparo/Confirmação.

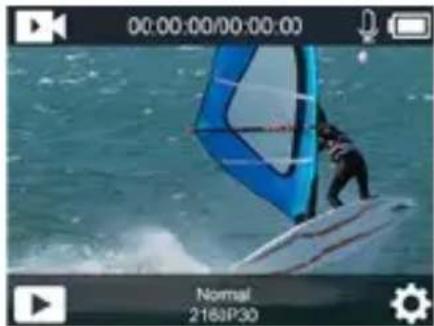

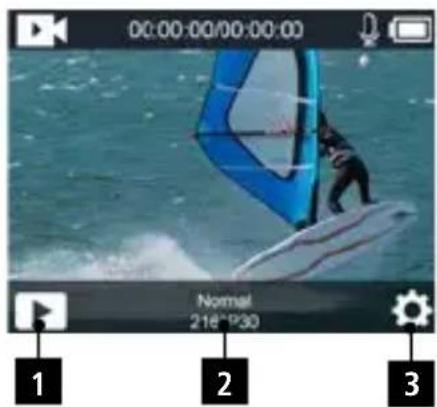

Modo Video:

Pressione o Botão de Disparo/Confirmação ao ligar para,iniciar a gravação. Uma luz vermelha na tela piscará,assim como o indicator de operação durante a gravação. Pressione o Botão de Disparo/ Confirmação novamente para interromper a gravação.

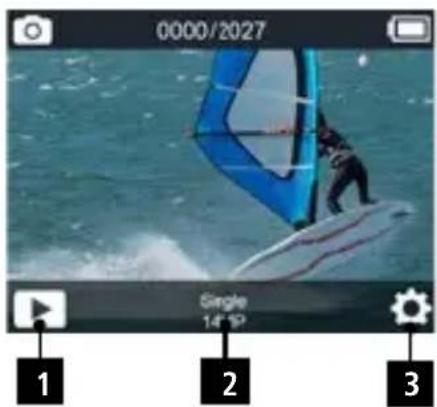

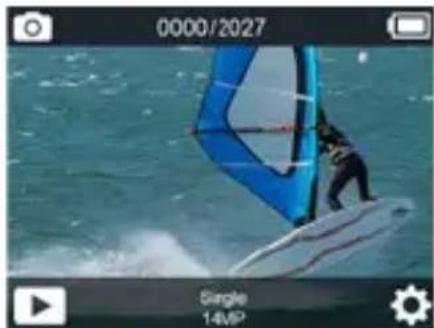

Modo Foto:

Pressione o Botão de Disparo/Confirmação para tirar umaunjica Foto.

Você pode escolher entre modo de video, modo de Foto, modo de reprodução e configurações pressionando o Botão de Modo brevamente. Aceda ao modo de reprodução ou às definições da-camera confirmaço com o Botão de Disparo/Confirmação. Pecorra as configurações com o Botão de Alimentação/WiFi e confirme com o Botão de Disparo/Confirmação as opões solicitadas. Saia do menu com o Botão de Modo ou confirmando a seta paraTRS.

Ajustes

No modo de configuração do Sistema, você pode inserir as configurações do Sistema e escolher algumas parâmetros para a camera.

Parámetros para a-camera em modo video:

• Resolução de video: Aqui pode definir a resolution das suas gravações.
• Qualidade do video: Pode definir a qualidade do video entre baixo, medio e alto.
• Gravacao de voz: quando está ligado, o som é gravado, quando está desligado, as gravações são sem som.
  Compensacao de exoiso: Pode definir isto entre -2.0 (a imagem torna-se mais escura) e +2.0 (a imagem torna-se mais brillhante).
• Estabilização de Imagem: Com a Estabilização de Imagem ligada, o video está suave e a gravação está suave.
• Loop: Aqui pode tirarotos da duração do intervalo um e outra vez e salva-las individualmente.
• Intervalo de tempo de lapso: É possível definir importantes intervalos para determinar a velocidade do video do lapso de tempo.
• Duração do time-lapse: Pode determinar aquei a duração da sua gravação do time-lapse.
• Video em-camera lenta: Pode ligar ou desligar isto. Se esta funcao estiver ligada, a reproducao da sua gravacao depende da taxa de fotogramas da resolucao. Quanto mais alto isto for (ate um Tmaximo de 240 fps), mais lento podera reproducir o video.
• Video sobre o lapso de tempo: Esta funcao descreve a funcao FastMotion, que Ihe da uma gravacao reproduzida de 2 a 15 vezes.

• Reducao do Ruido do Vento: Essa funcao melhor a sua gravacao de som no video e suprime o ruido ambiente.

• Auto Low Light: Em condições de pouca luz, esta função éutil para iluminar a sua imagem.

• Medico: Aqui pode definir a area de imagem em que a-camera foca, por exemplo no centro (Centro), emDifferentes pontos (Multi) ou num punto (Ponto).
• Carimbo de data: Aqui pode dar as suas imagens um carimbo de data ou um carimbo de data e hora.

Parâmetros para a-camera no modo de fotografia:

• Resolução: Aqui pode definir a resolução das suas fotografias.
  ISO: O valor ISO pode ser ajustado automaticamente ou definido manualmente entre 100 e 3200.
  Compensacao de exposicao: Pode definir isto entre -2,0 (a imagem torna-se mais escura) e +2,0 (a imagem torna-se mais brillhante).
• Intervalo de lapso de tempo: Pode definir differsentes intervalos para determinar a velocidade de disparo do lapso de tempo.
  Duração do lapso de tempo: Pode determinar aquei a duração da sua gravação do lapso de tempo.
• Série de fotografiaias: Aqui pode definir quantas fotografiaias de série pretende tirar de uma boa vez.
• Temporizador: Esta funcao descreve o temporizador que se pode definir aquei.
• Tempo de Exposicao: Aqui pode definir o tempo de exposicao prolongado da fotografia.
• Medico: Aqui pode definir a area de imagem em que a-camera foca, por exemplo no centro (Centro), em locais differentes (Multi) ou num punto (Ponto).
• Carimbo de data: Aqui pode dar as suas fotografiaas um carimbo de data ou um carimbo de data e hora.

Configurações do sistemas:

• Freqência actual: Defina a frequência da sua luz ambiente para obter os melhores resultados.
• Som: Aqui pode ligar e desligar o som do obturador, iniciar o som, e o som das teclas, e variar o seu volume.
• Balanco de blancos: Definirdietentes definiçõesde balancodebracos para registosóptimos. Ha también um equilibrio branco para asotossubaquáticas.
• Efeitos especials: Aqui pode aplicar various filtros as suas imagens.
• Correção da distortion: Utilize esta função para endireitar a distortion na borda da imagem causada pela lente grande angular.
  Data e hora: Definaquiryadataeahora.
• Display Flip: Esta funcao roda o visor 180^ para permitir que a-camera sera operada deanela para baixo.
• Protector de ecran: Definido para desligar o ecran automaticamente antes umCERTO tempo.
• Auto Power Off: Configura a-camera para se desligar automaticamente antes umCERTO tempo.
• Gravacao automatica de video: Esta funcao comea automaticamente a gravar um video directemente quando a-camera é ligada, com as configurações previamente definidas.
• USB: Definir se a-camera é reconhecida como disco Removedível (MSDC - classe de disposítivo de armazenamento em massa) ou webcam (PCCAM) quando ligada à um PC via USB.
  Idioma: Mude aque i o idioma do menu da-camera.
• Formatar o cartão: Formatequiry o seu cartao de memória, por exemplo, après umaactualização de firmware.
• Sistema: Aqui encontrará a funcão para repor as definições de fabrica da-camera, assim como informações sobre o firmware (definições doSYSTEMA) e o seu cartão de memória (informações do cartão).

Reproducao de video e Foto

No modo de reprodução você pode visualizar os videos e fotos tiradas.

Reproduzir ficheiros na-camera

Certifique-se de que a camera esteja no menu Reproducao de video ou Foto. Prima o icone aproprioado no eça táctil ou pressione o Botão de Alimentação/WiFi para percorrer os videos ouotos, em seguida, pressione o Botão de Disparo/Confirmaçao para reproducir os videotos.

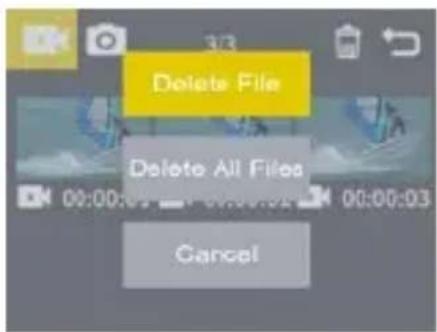

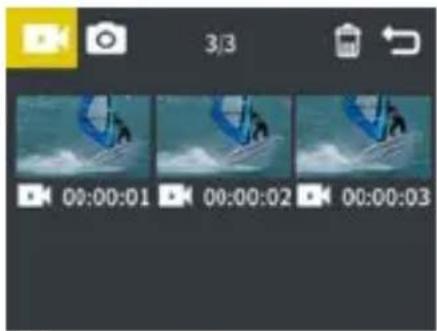

- Excluir arquivos na camera

No síbolo de eliminação de ficheiros, marque primeiro o ficheiro pretendido pelo toque, ou premindo por toque ou o Botão de Disparo/Confirmação durante algunos段时间os, depuis novamente durante algunos段时间es, em seguida, seleciona as opções de eliminação com o Botão de Modelo. Confirme pressionando o Botão de Disparo/Confirmação, escolha a opção sim ou não com o Botão de Modelo e confirma novamente com o Botão de Disparo/

Confirmação.

Para mudar os ecras, prima o Botão de Modo durante 3 segundos.

Funcao Webcam

A Actioncam 9s Plus también pode ser utilizes como webcam. Para o fazer, define a definição para «PCCAM» no menu de definições sob o item «USB», certificado-se de inserir um cartão Micro SD e(before ligue a-camera ao seu PC via USB.

Como una webcam, a-camera tem uma resolucao HD total de 1920 x 1080 px e uma taxa de fotogramas de 30 fps.

Note: Por favor note que necessita de um microfone Separado para as transmissões录音, uma vez que o microfone interno não é utilizado para esta funcão.

Além disso, a compatuldade da-camera como webcam depende do programa que está a utilizez.

Ligação de um monitor externo

Pode ligar um monitor externo atraves do conector Micro HDMI. Pode utiliserrialquer resolucao da-camera, desde que o monitor a suporte.

Nota: A-camera não suporta streaming em LINHA ao vivo.

Controle Remoto

Com o controle remoto incluío você pode operar ocame de ação à distência.

Existem驻村 botões do obturador, um para o modo foto (1) e outras para o modo video (2), que permitem tirar uma fotografia ou,iniciar e terminar a gravação de um video.

Radiofrequency do telecomando: 2,412 - 2,472 GHz; potencia de transmissao: 10 mW.

Nota: O controlo remoto não é à prova de água.

Esta camera é compatível com 8GB, 16GB, 32GB e 64GB de capacité Micro SD e cartão de memória Micro SDXC. Você deve usar um cartão micro SD com uma classificações de velocidade U3 ou V30 pelo menos. Recomendamos o uso de cartões de memória de marca para maior confiabilidade em atividades de alta vibrazione.

Dicas:

• O cartão de memória não está incluíno jacote padrão, você precisará comprar um cartão de memória extra.
• Por favor, formate o cartão de memória Micro SD, Micro SDXC na camera antes de usar.
• Por favor, reinicie a camera antes a formação.
• Por favor insira o cartão de memória da forma correcta, caso contrário a ranhura do cartão pode ficar danificada.

Definição de WiFi / Operação via App

Você pode conectar a-camera ao seu smartphone atraves de funcão WiFi integrada. Ligue a-camera e limpe-a no ecra tícal para ligar WiFi usingo o menu de modo, ou prima brevamente o Botão de Alimentação/WiFi para activar o WiFi. O WiFi da-camera é ativado, o indicator de energia piscá e as informações WiFi (nome e senha de rede „1234567890“) aparecem no monitor da-camera. Em seguida, conecte a-camera ao smartphone indo até as configurações WLAN do seu smartphone, selecionando a rede daanela e connectando-a. Baixe e instale no seu téléphone a aplicação gratuite „Rollei 8s/9s Plus" do Google Play ou da Apple App Store. Depois de o instalar, abra a aplicação e seleciona a rede de cébras na lista. Você está aanela naTELA do téléphone. Para sair do modo WiFi, pressione o Botão de Alimentação/WiFi brevamente.

Frequencia: 2,412 - 2,472 GHz; potência de transmissão: 10 mW

Se o firmware for alterado, iremos lançar novasactualizções que poderá descarregar da)nossa págnadeproductos na secção «Decarregar» e instalar-se a si proprietary. Pode encontrar a versão actual do firmware na sua-camera no menu em System/System Information (Informação de Sistema/Sistema). Para instalar umactualização, por favor copie o ficheiro com a extensão .BRN para o seu cartao Micro SDutilizando um leitorde cartões. Desluge o cartão de memória do PC e insira-o na-camera. Ligar a-camera e confirmar aactualizaçãodo firmware selecionando «Sim » com o interruptor de alimentação edeois confirmar com o botão delibertação do obturador. quando aactualização estiver completeness, a-camera desligar-se-a.Formataro cartao micro SD no actioncam usingo o menu de definições antes de ouutilizar novamente.

Eliminação

Eliminação da embalagem: Para eliminação, separe a embalagem em不同类型icos. O papelão e o cartão devem ser eliminatedos como papel e as peléculas devem ser recicladas.

Eliminação de equipamentoétrico e eletrónico antigo e/ou bateria por utilizesdores domesticos na União Europeia. Este símbolo no produits ou na embalagem indica que não pode ser eliminado como lixo dométrico. Deve eliminar o seu equipamento antigo e/ou a bateria levando-o para um centro de recolha para reciclagem de equipamentoétrico ou eletrónico e/ou bateria. Para obter mais informações sobre a reciclagem deste equipamento e/ou da bateria,

contacte uma entidad responsavel na sua idade, a loja onde adquiriu o equipamento ou o service de eliminação de lixo dométrico. A reciclagem de materiais ajudará a conservar os recursos naturais e garantirá que eles materiais são reciclados de modo a proteger a Saúde humana e o ambiente.

Aviso da bateria

• Nunca desmonte, esmague nem fure a bateria, nem permita que ela entre em curto-circuito. Nunca exponha a bateria a um ambiente com alta temperatura. Se a bateria derramar ou aparecer algo protuberência, deixe de autilizar.
• Carregue-a sempre'utilizing o carregaror. Ha risco de explosao se a bateria for substituicao por una de tipo incorreto.
• Mantenha a bateria fora do alcance das crianças.
• As bacterias podem explodir se exposta a chamas desprotegidas. Nunca elimine as bacterias colocando-as no fogo.
• Elimine as baterias usadas cumprindo as regulamenteções locais.
• Antes de eliminar o dispositorio, retire a bateria.

Conformidade

A Rollei GmbH & Co. KG declares que a camera de ação „Rollei Actioncam 9s Plus" está em conformidade com a diretiva 2014/53/EU:

O texto completeness de Conformidade da UE pode ser baixado no segunte endereço da Internet: www.rollei.com/EGK/AC9sPlus
