| Type de produit | Caméscope |
| Résolution vidéo | 4K à 30 fps |
| Résolution photo | 20 MP |
| Écran | Écran tactile de 2 pouces |
| Angle de vue | 170 degrés |
| Stabilisation | Stabilisation électronique |
| Connectivité | Wi-Fi, Bluetooth |
| Capacité de la batterie | 1200 mAh |
| Autonomie | Environ 90 minutes en enregistrement 4K |
| Résistance à l'eau | Jusqu'à 30 mètres avec boîtier étanche |
| Accessoires inclus | Support, chargeur, câbles |
| Poids | Environ 150 g |
| Dimensions | 60 x 40 x 30 mm |
| Utilisation recommandée | Sports extrêmes, voyages, vlogs |
| Maintenance | Nettoyer l'objectif avec un chiffon doux, vérifier les mises à jour du firmware |
| Sécurité | Ne pas exposer à des températures extrêmes, éviter les chocs violents |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - Actioncam 9s Plus ROLLEI
Questions des utilisateurs sur Actioncam 9s Plus ROLLEI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caméscope au format PDF gratuitement ! Retrouvez votre notice Actioncam 9s Plus - ROLLEI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Actioncam 9s Plus de la marque ROLLEI.
MODE D'EMPLOI Actioncam 9s Plus ROLLEI

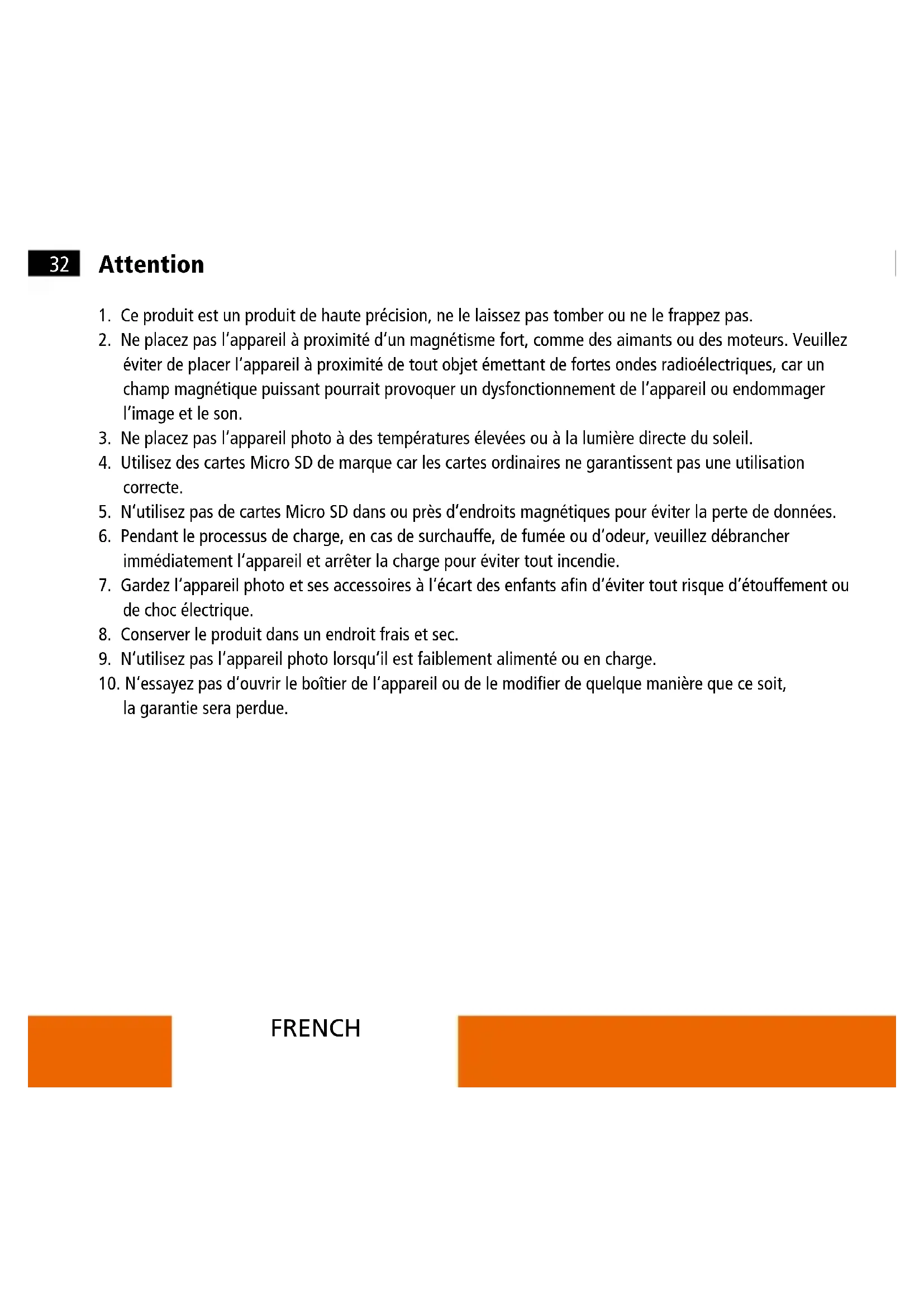

- Ce produit est un produit de haute précision, ne le laissez pas tomber ou ne le frappez pas.
- Ne placez pas l'appareil à proximate d'un magnétisme fort, comme des aimants ou des moteurs. Veuillez éviter de placer l'appareil à proximate de tout object émettant de fortes ondes radioélectriques, car un champ magnétique puisant pourrait provoquer un dysfonctionnement de l'appareil ou endommager l'image et le son.
- Ne placez pas l'appareil photo à des températures élevées ou à la lumière directe du soleil.
- Utilisez des cartes Micro SD de marque car les cartes ordinaires ne garantissant pas une utilisation correcte.
- N'utilisez pas de cartes Micro SD dans ou pres d'endroits magnétiques pour éviter la perte de données.
- Pendant le processus de charge, en cas de surchauffe, de fumée ou d'odeur, veuillez débrancher immeditatement l'appareil et arrêté la charge pour éviter tout incendie.
- Gardez l'appareil photo et ses accessoires à l'écart des enfants afin d'éviter tout risque d'étouffement ou de chic electrique.
- Conserver le produit dans un endroit frais et sec.
- N'utilisez pas l'appareil photo lorsqu'il est faiblement alimenté ou en charge.
- N'essayez pas d'ouvrir le boitier de l'appareil ou de le modifier de quelque manière que ce soit, la garantie sera perdue.
Caracteristiques du produit
Capeur d'image 1/2,5", résolution 8,51M
Résolution d'image fixes 20M (5120x3840) (interpolée), 16M (4640x3480) (interpolée), 14M (4320x3240) (interpolée), 10M (3648x2736) (interpolée), 8M (3264x2448), 5M (2592x1944), 2M (1600x1200)
Résolution video 4K (3840x2160 / 60 / 30fps), 2.7K (2704x1520 / 30fps), 1080P (1920 x 1080 / 120 / 60 / 30fps), 720P (1280x720 / 240 / 120 / 60fps)
Mode video Normal, intervalle de temps, ralenti, acceléré, boucle
Mode photo Simple, rafale, compte à rebours, délambda, longue exposition
Fonctions supplémentaires Balance des blancs pour le sous-marin, fonction webcam, stabilisation d'image électronique
Objectif Objectif grand angle | ouverture F = 2,8 |longueur focale f:2,75 mm
Écran tactile de 2" (taille de l'écran 5,08 cm) et écran de 1,33" (selfie)
Emplacement mémoire pour les cartes microSD jusqu'à SDXC 64 GB
Format des données Image fixe: JPG | Video: MOV
Connecteurs microUSB 2.0, microHDMI, 1/4 fileage pour trépied
Wi-Fi iEEE 802.11 /b/g/n 2,4 GHz
Télécommande incluse Télécommande 2,4 GHz
Boitier etanche jusqu'à 10m
Durée de vie de la batterie Jusqu'à 85 minutes avec une batterie entièrement chargée (4K)
Alimentation Batterie lithium-ion remplaçable (1000 mAh / 3,7 Wh)
Dimensions | Poids 65,5× 43,8× 26,5mm env. 129g / 109g (avec / sans batterie)
Contenu de la livraison Rollei Actioncam 9s Plus, boîtier de protection sous-marine pour des pro-fondeurs allant jusqu'à 40 m, télécommande 2,4 GHz, batterie replácable, 8 supports, support pour casque, fermeture auto-agrippante, autocollants, serre-câbles, cable métallique, cable USB et tissu pour lentilles
34

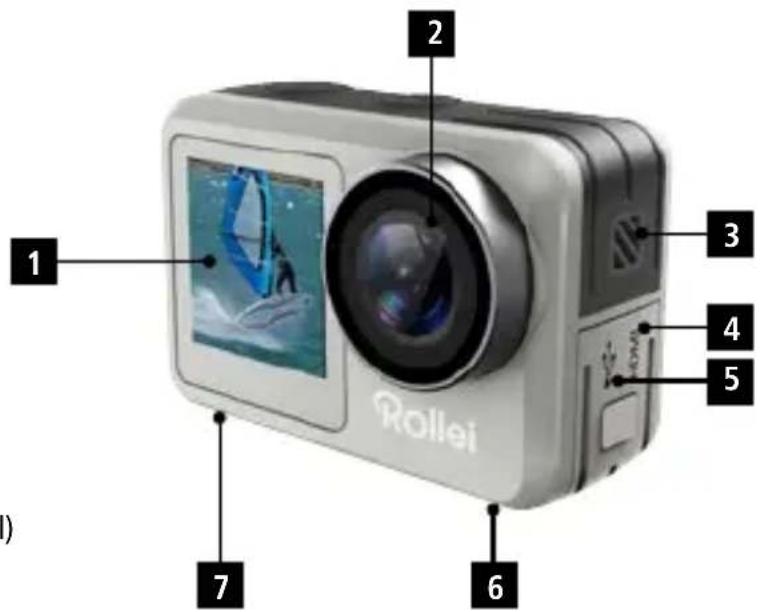

Description de laamera
1 Affichage frontal/de I'autopsie
2 Lentille
3 Haut-parleur intégré
4 Fente Micro HDMI
5 Fente Micro USB
6 Raccordement pour trépied 1/4"
7 Compartment à piles & Fente Micro SD

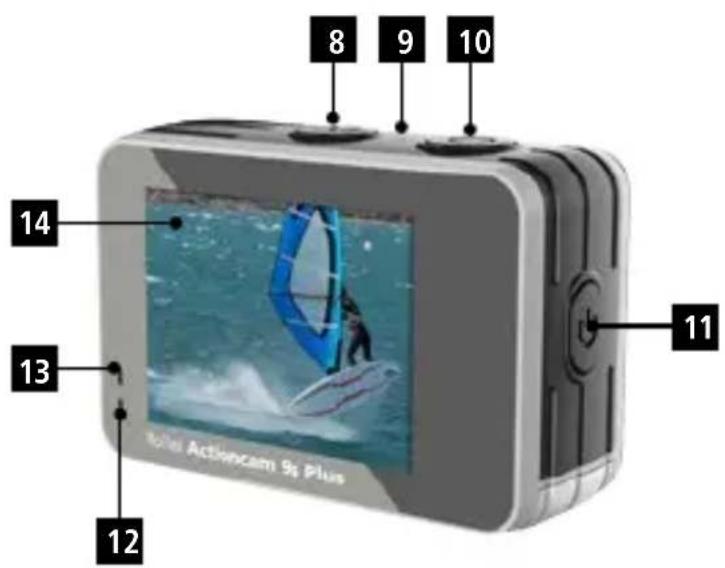

8 Bouton de Mode
(appuyer sur 3s - passer à l'affichage frontal)
9 Microphone intégré
10 Bouton Declencheur/Confirmation
11 Bouton Marche/WiFi
12 Indicateur de fonctionnement
13 Indicateur de charge
14 Écran tactile


Boitier étanche
-
Insérez l'appareil photo dans un étui imperméable
-
Assurez-vous que le boîtier est propre.
- Insérez l'appareil photo et assurez-vous que l'objet tient bien dans la cavity de l'objet.
- Fermez les pinces de blocage.
- Laamera peut être montée à l'aide des accessoires fournis.
Batterie
Avant d'utiliser l'appareil pour la première fois, vous devez charger complètement la batterie.
-
Chargement de la batterie
-
Connectez l'appareil photo à un ordinateur ou à une alimentation USB (5V/2A).
- Levoyant d'etat de charge s'allume lorsquela batterie est en charge.
-
Levoyant d'etat de charge s'eteint lorsquela batterie est complètement chargée.
-
Remplacement de la pile
-
Tenez l'appareil photo de maniere à pouvoir voir le moniteur de l'appareil et faites glisser le couvercle de la pile vers la droite pour ouvrir le compartment de la pile.
- Retirez la batterie.
- Insérez la nouvelle batterie de manière à ce que les contacts soient alignés avec ceux de l'appareilphoto. Remarque: Le fonctionnement est également possible pendant le chargement (par exemple via une banque d'énergie).
Prise en main
- Allumer: Maintenez le Bouton Marche/WiFi enforcé pendant 3 secondes. Lorsque l'appareil photo est mis sous tension, l'indicateur de fonctionnement s'allume.
- Eteindre: Maintenez le Bouton Marche/WiFi enforcé pendant 3 secondes.
Modes de l'appareil photo
Le Rollei 9s Plus offre différents modes photo et video. Nous vous presents ons-ci-dessous une brve explication de leur fonctionnement:
- Normal(/Mode video normal: Vous pouvez enregistrer une seule video à la vitesse normale.
- «Seamless»: L'enregistrement en boucle peut être régé à des intervalles de 1 ou 5 minutes. Àpres cet intervalle, un nouveau cliché est toujours pris et enregistré. Lorsque la carte mémoire est pleine, les images précédemment enregistrées sont écrasées.
- «V-Timelapse«/mode video à intervalles réguliers: En mode video à intervalles réguliers, laamera prend des photos toutes les 0,5 secondes jusqu'à toutes les minutes et creée une video à partir de cela. Vous pouvez désirir la durée de la video entre 5 minutes et 30 minutes ou une durée infinie.
Mode video SlowMotion: La camera enregistre une sequence et la rejoue au ralenti.
Mode video >FastMotion: Ici, laamera rejoue la video plus rapidement que celle enregistrree, de deux fois jusqu'a 15 fois plus vite. Par rapport au mode video time-lapse, ces enregistements sont legerement plus lents. -
Single(/mode photo simple:Vous pouvez prendre une seule photo.
- Burst//mode photo en rafale: Ce mode vous permet de prendre 3 photos/1s, 7 photos/2s, 15 photos/4s, 30 photos/8s.
- «P-Timelapse«/mode photo à intervalles réguliers: En mode photo à intervalles réguliers, l'appareil photo prend des photos toutes les 0,5 secondes jusqu'à toutes les minutes pendant 5 à 30 minutes ou de manière illimitée.
- »CountDown«/mode photo avec compte à rebours: Vous pouvez régler une minuteurie sur un-delai de 2 ou 10 secondes
- «LongExp«/mode photo longue exposition: Il utilise une vitesse d'obturation de longue durée pour capturer avec précision les éléments stationnaires des images.
- Horodatage: Vous pouvez ajouter un filigrane à vos photos ou vidés, soit avec la date seule, soit avec la date et l'heure.

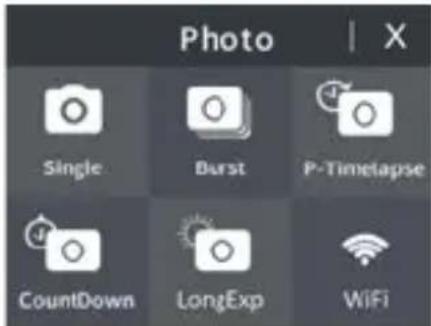

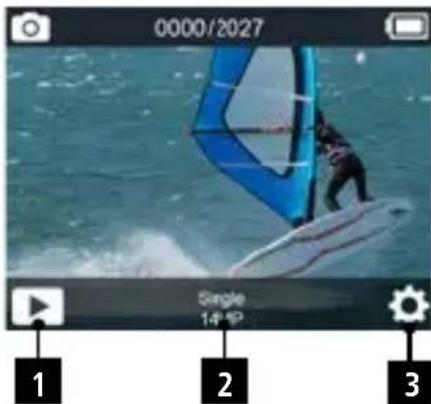

Fonction tactile
VoussupportezutiliserI'ecran tactilearriere pour accederaux fonctions deI'appareil photo.
- Faites glisser vous doigt vers la gauche ou la droite pour passer du mode video au mode photo.
En mode video ou photo, vous pouvez acceder au mode lecture via le symbole dans le coin inférieur gauche (1) et les réglages avec le symbole dans le coin inférieur droit (3). Pour acceder au menu du mode, touchez la partie inférieure du milieu (2).

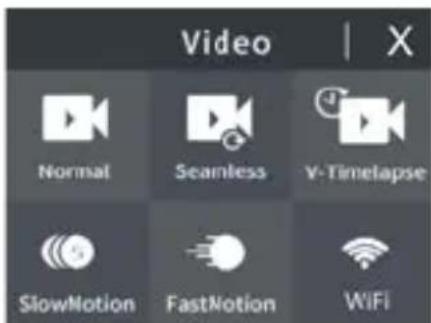

- Faites glisser vers le haut pour acceder au menu de mode de la video et de la photo.
- Glissez vers le bas pour ouvrir les raccourcis pour verrouiller et éteindre pour des opérations rapides.
Pour déverrouiller, touche l'écran et glissez de gauche à droite, en suivant les flèches, ou appuyez sur le déclencheur/bouton de sélection.




Fonction du bouton

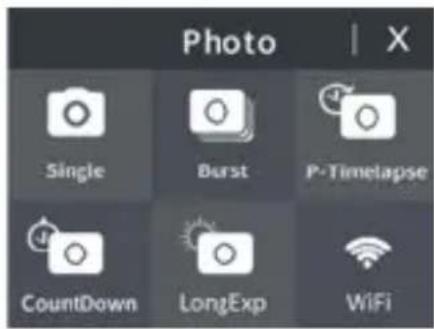

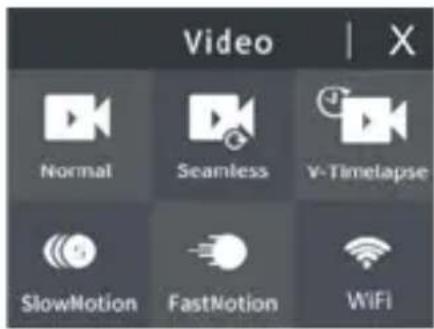

Menu Vue d'ensemble
Pour acceder aux réglages du mode, appuyez sur le Bouton Déclencheur/Confirmation pendant 3 secondes. Faitez défiler le menu à l'aide du Bouton de Mode, confirmez avec le Bouton Déclencheur/Confirmation.

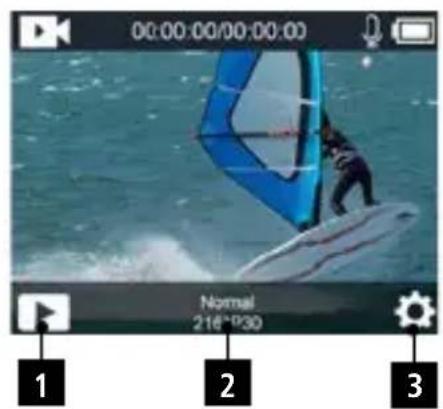

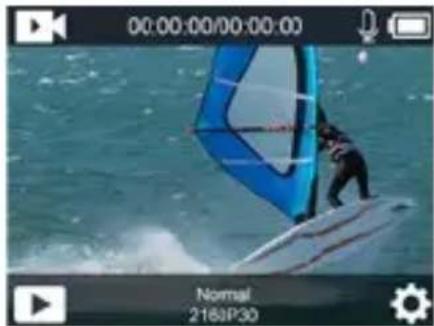

Mode video
Appuyez sur le Bouton Déclencheur/Confirmation à la mise sous tension pour lancer l'enregistrement. Unvoyant rouge sur I'ecran clignote ainsi que I'indicateur de fonctionnement pendant I'enregistrement. Appuyez à nouveau sur le Bouton Déclencheur/ Confirmation pour arrêté I'enregistrement.

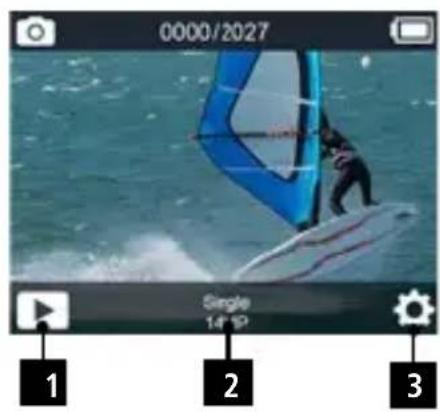

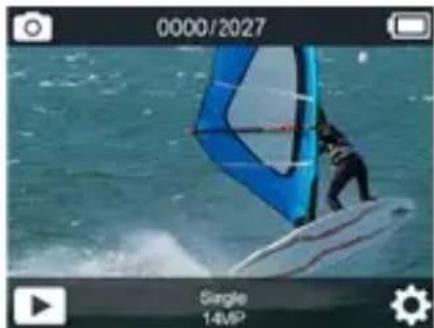

Mode Photo:
Appuyez sur le Bouton Déclencheur/Confirmation pour prendre une seule photo.
Vous pouvezCHOISIR entre le mode video,le mode photo,le mode lecture et les reglages en appuyant brievement sur le Bouton de Mode. Accedez au mode Lecture ou aux reglages de I'appareil photo en confirmant avec le Bouton Declencheur/Confirmation.Faites defiler les reglages a I'aide du Bouton Marche/WiFi et confirmez les options souhaitees a I'aide du Bouton Declencheur/Confirmation.Qittez le menu a I'aide du Bouton de Mode ou en confirmant la flèche retour.


Réglages
En mode Réglage du système, vous pouze enter les réglages du système et selectionner différents paramétres pour laamera.


Paramètres de laamera en mode video :
- Résolution video: Vous pouvez régler ici la résolution de vos enregistrements.
- Qualité video: Vous pouvez régler la qualité video entre faible, moyenne et élevé.
- Enregistrement vocal: Lorsqu'il est allumé, le son est enregistré, lorsqu'il est étant, les enregistrements sont sans son.
Compensation de l'exposition: Vous pouvez régler cette valeur entre -2,0 (l'image devient plus souvent) et +2,0 (l'image devient plus claire). - Stabilisation de l'image: Lorsque la stabilisation de l'image est activée, la video est fluide et l'enregistrement est fluide.
- Boucle: Ici, vous pouvez prendre des photos de la durée de l'intervalle encore et encore et les enregistrer individuellement.
- Intervalle de temps: Vous pouvez définir différents intervalles pour déterminer la vitesse de la vente.
- Durée de l'enregistrement : Vous pouvez déterminer la durée de votre enregistrement ici.
- Video au ralenti: Vous pouvez l'activer ou le désactiver. Si cette fonction est activée, la lecture de votre enregistrement dépend de la fréquence d'images de la résolution. Plus cette valeur est élevé (jusqu'à 240 images par seconde au maximum), plus la lecture de la video sera lente.
- Video sur le temps écoulé: Cette fonction déscrit la fonction FastMotion, qui vous donne un enregistrement de 2 à 15 fois lu.
-
Réduction du bruit du vent: Cette fonction améliore votre enregistrement sonore dans la vente et supprime le bruit ambient.
-
Auto Low Light: Dans des conditions de faible luminosité, cette fonction est utile pour éclairir votre image.
- Mesure: lui, vous pouvez définir la zone de l'image sur laquelle laamera fait la mise au point, par exemple au centre (Center), à différents points (Multi) ou à un point (Point).
- Horodatage: Vous pouvez ici donner à vos images un horodatage ou un horodatage.
Paramètres de l'appareil photo en mode photo :
- Résolution: Vous pouvez régler ici la résolution de vos images.
ISO: La valeur ISO peut être ajustée automatiquement ou régée manuelle entre 100 et 3200.
Compensation de l'exposition: Vous pouvez régler cette valeur entre -2,0 (l'image devant plus nombre) et +2,0 (l' image devant plus claire). - Intervalle de temps: Vous pouvez définir différents intervalles pour déterminer la vitesse de tir par intervalle de temps.
Durée de l'enregistrement : Vous pouvez déterminer la durée de votre enregistrement ici. - Série de photos: Vous pouvez définir ici le nombre de photos de série que vous souhaitez prendre en une seule fois.
- Minuterie: Cette fonction déscrit le retardateur que vous pouvez régler ici.
- Temps d'exposition: Vous pouvez ici définir le temps d'exposition prolongé de la photo.
- Mesure: ici, vous pouvez définir la zone de l'image sur laquelle laamera fait la mise au point, par exemple au centre (Center), à différents endroits (Multi) ou à un point (Point).
- Horodatage: Vous pouvez ici apposer un horodatage sur vos photos ou une date et une heures.
Paramètres du système :
- Fréquence du courant: Réglez la fréquence de votre lumière ambiente pour obtenir les autres résultats.
- Son: lui, vous pouvez activer et désactiver le son de l'obturator, demarrer le son et le son des touches, et varier leur volume.
- Balance des blancs: Réglez différents paramètres de balance des blancs pour des enregistements optimaux. Il existe également une balance des blancs pour les prises de vue sous-marines.
- Effets spéciaux: Vous pouvez ici appliquer différents filtres à vos images.
- Correction de la distorsion: Utilisez cette fonction pour redresser la distorsion au bord de l'image causée par l'objectif grand angle.
- Date et heures : Réglez la date et l'heure ici.
- Retournement de l'écran: Cette fonction permet de faire pivoter l'écran de 180^ pour permettre à l'appareil de fonctionner à l'envers.
- Économiseur d'écran: Reglé pour éteindre automatiquement l'écran après un certain temps.
- Extinction automatique: Permet de régler l'appareil photo pour qu'il s'éteigne automatiquement après un certain temps.
- Enregistrement video automatique: Cette fonction lance automatiquement l'enregistrement d'une video directement à la mise sous tension de l'appareil photo, avec les paramétres précédément définis.
- USB: Permet de définir si laamera est reconnaue comme un disque amovible (MSDC - mass storage device class) ou une webcam (PCCAM) lorsqu'elle est connectee à un PC via USB.
- Langue: Changez la langue du menu de l'appareil photo ici.
- Formatez la carte: Formatez ici votre carte mémoire, par exemple après une mise à jour du micrologiciel.
- Système: Vous trouvez ici la fonction permettant de réinitialiser l'appareil photo aux régles d'usine, ainsi que des informations sur le microprogramme (réglages du système) et votre carte mémoire (informations sur la carte).

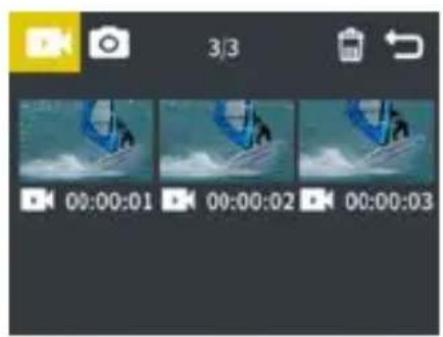

Lecture video et photo
En mode Lecture, vous pouvez prévisUALiser les photos et les photos prises.
- Lecture de fichiers sur l'appareil photo: Assurez-vous que l'appareil photo est dans le menu Lecture video ou photo. Appuyez sur l'icone appropriée sur l'écran tactile ou appuyez sur le Bouton Marche/WiFi pour faire défilier les videos ou les photos, puis appuyez sur le Bouton Déclencheur/Confirmation pour生存 les vidés.
- Supprimer des fichiers de l'appareil photo: Sur l'icone de suppression de fichiers, marquez d'abord le fichier demandé par le toucher, ou en appuyant quelques secondes sur le Bouton Déclencheur/Confirmation, puis brievement et de nouveau pendant quelques secondes, puis choisissez les options de suppression avec le Bouton de Modee. Confirmez en appuyant sur le Bouton Déclencheur/Confirmation, choisissez l'option oui ou non avec le Bouton de Mode et confirmez à nouveau avec le Bouton Déclencheur/Confirmation.




Mode Selfie / Passer à l'affichage frontal
Pour changer d'affichage, appuyez sur le Bouton de Mode pendant 3 secondes.
Fonction de webcam
L'Actioncam 9s Plus peut également être utilisée comme webcam. Pour ce faire, réglez le paramètre sur «PCCAM« dans le menu des paramètres sous l'élement «USB», assurez-vous d'insérer une carte Micro SD, puis connectez l'appareil à votre PC via USB.
En tant que webcam, laamera a une résolution full HD de 1920 x 1080 px et une fréquence d/images de 30 images par seconde.
Note: Veuillez noter que vous avez besoin d'un microphone séparé pour les transmissions audio car le microphone interne n'est pas utilisé pour cette fonction.
De plus, la compatibilité de laamera en tant que webcam dépend du programme que vous utilisez.
Connexion d'un monitreur externe
Vous pouvez connecter un moniteur externe via le connecteur Micro HDMI. Vous pouvez utiliser n'importe qu'elle résolution de laamera tant que le moniteur la prend en charge.
Note: Laamera ne prend pas en charge la diffusion en ligne en direct.
Télécommande
Avec la télécommande fournie, vous pouvez actionner lacame d'action à distance. Il y a deux boutons d'obturateur, un pour le mode photo (1) et un pour le mode video (2), qui prennt une photo ou commencent et finissent l'enregistrement d'une video.
Fréquence radio de la télécommande: 2,412 - 2,472 GHz; puissance d'émission: 10 mW
Remarque: La télécommande n'est pas étanche.

Cet apparéil photo est compatible avec les cartes mémoire Micro SD et Micro SDXC de 8 GB, 16 GB, 32 GB et 64 GB. Vous doivent une carte micro SD avec une vitesse de U3 ou V30 au moins. Nous recommendons l'utilisation de cartes mémoire de marque pour une fiabilité maximale dans les activités à fortes vibrations.
Des pourboires:
- La carte mémoire n'est pas incluse dans le forfait standard, vous devrez acheter une carte mémoire supplémentaire.
- Veuillez formater la carte mémoire Micro SD, Micro SDXC sur l'appareil avant de l'utiliser.
- Veuillez redémarrer l'appareil photo après le formatage.
- Veuillez insérer la carte mémoire correctement, sinon le logement de carte risque d'être endommagé.
Paramètres WiFi / Opération via l'application
Vous pouvez connecter laamera à votre smartphone via la fonction WiFi intégrée. Allumez l'appareil photo et essuyez l'écran tactile pour activer le WiFi à l'aide du menu de mode, ou appuyez brievement sur le Bouton Marche/WiFi pour activer le WiFi. Le WiFi de l'appareil photo est activé, le témoin d'alimentation clignote et les informations WiFi (nom du réseau et mot de passer réseau „1234567890“) apparaisent sur le moniteur de l'appareil photo. Connectez ensuite laamera au smartphone en allant dans les paramètres WLAN de votre smartphone, en selectionnant le réseau de laamera et en le connectant. Télechargez et installez sur votre téléphone l'application gratuite „Rollei 8s/9s Plus“ de Google Play ou Apple App Store. Àpres l'installation, ouvrez l'application et selectionnez le réseau de cameras dans la liste. Vous verrez l'appareil photo sur l'écran du téléphone. Pour quitter le mode WiFi, appuyez brievement sur le Bouton Marche/WiFi.
Fréquence: 2,412 - 2,472 GHz; puissance d'émission: 10 mW
Mises à jour des microprogrammes
Si le firmware change, nous publierton des nouvelles mises à jour que vous pourrez télécharger sur notre page produit dans la section « Téléchargesments » et installer vous-même. Vous pouzePTRouver la version actuelle du micrologiciel de votre apparéil photo dans le menu sous Informations sur le système. Pour installer une mise à jour, veuillez copier le fichier avec l'extension .BRN sur votre carte Micro SD en utilisant un lecteur de carte. Debranchez la carte mémoire du PC et insérez-la dans l' apparéil photo. Allumez l' apparéil photo et confirmez la mise à jour du micrologiciel en selectionnant « Oui « avec l'interrupteur d'alimentation, puis confirmez avec le déclencheur. Lorsque la mise à jour est terminée, l' apparéil photo s'éteint. Formatez la carte micro SD dans l'actioncam en utilisant le menu des paramètres avant de l'utiliser à nouveau.
Élimination


Élimination des emballages: Pour les éliminer, séparez les emballages selon les différents types. Le carton et le bois doivent être éliminés avec le papier et l'aluminium doit être recyclé.
Élimination des déchets d'equipements électriques et électroniques et/ou des batteries/piles par les utilisateurs privés dans l'Union Européenne. Ce symbole place sur le produit ou l'emballage indique qu'il ne peut être éliminé avec les déchets menagers. Vous doivent eliminer vos déchets d'equipements et/ou vos batteries/piles en les remettant au dispositif de reprise applicable pour le recyclage d'equipements électriques et électroniques et/ou des batteries/piles. Pour plus
d'informations sur le recyclage de ces équipements et/ou des batteries/piles, veuillez contacter votre mairie, le magasin d'achat de vos équipements ou votre service d'élimination des déchets menagers. Le recyclage de matériel aux aidera à la conservation des ressources naturelles et garantira qu'ils sont recyclés d'une manière protégeant la santé humaine et l'environnement.
Avertissement sur la batterie
- Ne démonzez jamais la batterie, ne l'écrasez pas et ne la percez pas, et ne la mettez jamais en court-circuit. N'exposez pas la batterie à un environnement où la température est élevée; si la batterie coule ou gonfle, arrêtez de l'utiliser.
- Chargez-la toujours à l'aide du chargeur. Il existe un risque d'explosion si la batterie est replacée par un type incorrect.
- Conservez la batterie hors de la portée des enfants.
- Les batteries risquent d'explorer si elles sont exposées à une flamme neue. Ne{jetez jamais une batterie au feu.
- Élimínez les batteries usagées selon les réglementations locales.
- Avant d'éliminer l'appareil, veillez à retarder la batterie.
Conformité
La société Rollei GmbH & Co. KG déclare par la présente que laamera d'action „Rollei Actioncam 9s Plus" est conforme à la directive 2014/53/EU:
Directive RoHs 2011/65/EC
Directive RED 2014/53/EU

Le texte complet de la déclaration de conformité CE peut être télécharge à l'adresse Internet suivante:
