MANUAL DE UTILIZADOR S_CS501DC Vonroc

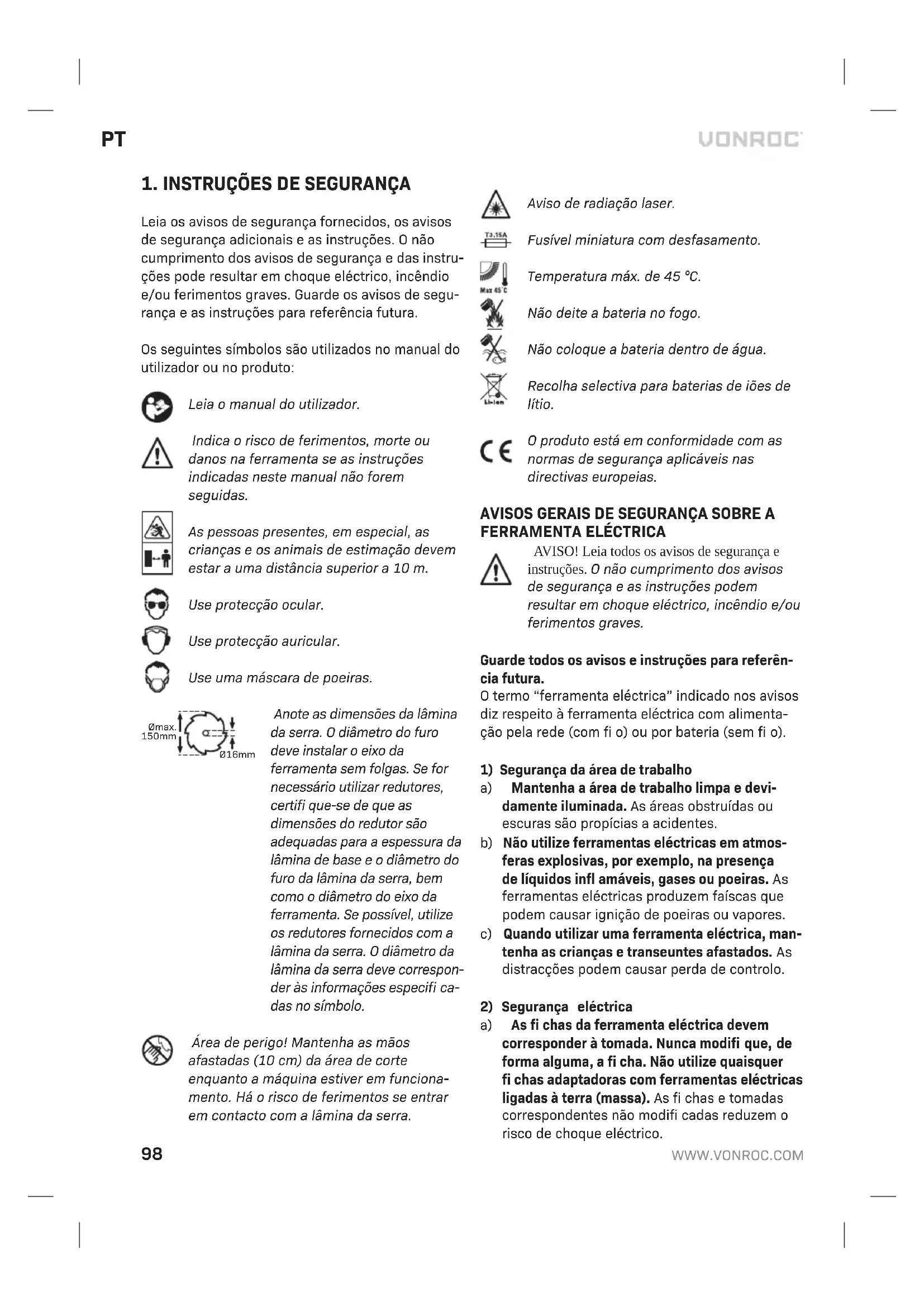

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instru- ções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segu- rança e as instruções para referência futura

Os seguintes símbolos são utilizados no manual do utilizador ou no produto: Leia o manual do utilizador. Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas. As pessoas presentes, em especial, as crianças e os animais de estimação devem estar a uma distância superior a 10 m. Use protecção ocular. Use protecção auricular. Use uma máscara de poeiras. Ø16mmØmax.150mm Anote as dimensões da lâmina da serra. O diâmetro do furo deve instalar o eixo da ferramenta sem folgas. Se for necessário utilizar redutores, certifi que-se de que as dimensões do redutor são adequadas para a espessura da lâmina de base e o diâmetro do furo da lâmina da serra, bem como o diâmetro do eixo da ferramenta. Se possível, utilize os redutores fornecidos com a lâmina da serra. O diâmetro da lâmina da serra deve correspon- der às informações especifi ca- das no símbolo. Área de perigo! Mantenha as mãos afastadas (10 cm) da área de corte enquanto a máquina estiver em funciona- mento. Há o risco de ferimentos se entrar em contacto com a lâmina da serra. Aviso de radiação laser. Fusível miniatura com desfasamento. Temperatura máx. de 45 °C. Não deite a bateria no fogo. Não coloque a bateria dentro de água. Recolha selectiva para baterias de iões de lítio. O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias. AVISOS GERAIS DE SEGURANÇA SOBRE A

FERRAMENTA ELÉCTRICA

AVISO! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referên- cia futura. O termo “ferramenta eléctrica” indicado nos avisos diz respeito à ferramenta eléctrica com alimenta- ção pela rede (com fi o) ou por bateria (sem fi o).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e devi- damente iluminada. As áreas obstruídas ou escuras são propícias a acidentes. b) Não utilize ferramentas eléctricas em atmos- feras explosivas, por exemplo, na presença de líquidos infl amáveis, gases ou poeiras. As ferramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores. c) Quando utilizar uma ferramenta eléctrica, man- tenha as crianças e transeuntes afastados. As distracções podem causar perda de controlo.

2) Segurança eléctrica

a) As fi chas da ferramenta eléctrica devem corresponder à tomada. Nunca modifi que, de forma alguma, a fi cha. Não utilize quaisquer fi chas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fi chas e tomadas correspondentes não modifi cadas reduzem o risco de choque eléctrico.PT

b) Evite o contacto do corpo com superfícies liga- das à terra ou massa, como tubos, radiadores, fogões ou frigorífi cos. Há um maior risco de choque eléctrico se o corpo estiver ligado à terra ou à massa. c) Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou des- ligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afi adas ou peças móveis. Cabos danifi cados ou enrolados aumenta o risco de choque eléctrico. e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque eléctrico. f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.

3) Segurança eléctrica

a) Esteja atento, preste atenção ao que está a fazer e tenha senso comum quando utilizar uma ferramenta eléctrica. Não utilize uma ferramen- ta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves. b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz o risco de ferimentos.

Evite accionamentos acidentais. Assegure-se de que o gatilho está desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar a ferramen- ta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com o interruptor ligado pode dar origem a acidentes. d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos. e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição fi rme e bem equilibrada. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas. f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem fi car presos nestas peças. g) Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extrac- ção de poeiras pode reduzir os riscos inerentes.

Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irrefl ectida pode causar ferimentos graves numa fracção de segundos.

4) Utilização e cuidados a ter com a ferramenta

com baterias a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais efi ciente e segura se for utilizada de acordo com a capaci- dade para a qual foi concebida. b) Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o gatilho. Qualquer ferramenta eléctrica que não possa ser contro- lada através do gatilho é perigosa e tem de ser reparada.

Retire a fi cha da fonte de alimentação e/ou a bateria da ferramenta eléctrica, caso seja possí- vel fazê-lo, antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança pre- ventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente. d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctri- ca seja utilizada por pessoas não familiarizadas100

com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são peri- gosas nas mãos de pessoas que não possuam as qualifi cações necessárias para manuseá-las. e) Faça a manutenção das ferramentas eléctricas. Verifi que se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danifi cadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a fer- ramenta eléctrica estiver danifi cada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insufi ciente.

Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afi adas, bloqueiam com menos frequência e controlam-se com maior facilidade. g) Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utiliza- ção da ferramenta eléctrica para fi ns diferen- tes dos previstos pode resultar em situações perigosas.

Mantenha as pegas e as superfícies de fi xação secas, limpas e sem óleo e gordura. As pegas escorregadias e as superfícies de fi xação não permitem o manuseamento seguro e o controlo da ferramenta em situações imprevistas.

5) Utilização e cuidados a ter com a ferramenta

com baterias a) Recarregue apenas com o carregador especifi - cado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incên- dio se for utilizado com outra bateria. b) Utilize apenas ferramentas eléctricas que tenham pilhas especifi camente concebidas. Autilização de outro tipo de baterias pode causar lesões e incêndio.

Quando não utilizar a bateria, mantenha-a afas- tada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, pa- rafusos ou outros pequenos objectos metálicos que permitam fazer a ligação entre um terminal e outro. O curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.

Em condições abusivas, pode derramar líquido da bateria, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras. e) Não utilize baterias ou ferramentas danifi ca- das ou modifi cadas. As baterias danifi cadas ou modifi cadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos.

Não exponha as baterias ou as ferramentas a fogo ou a temperaturas excessivas. A expo- sição a fogo ou a temperaturas superiores a 130 °C podem causar uma explosão. NOTA: a temperatura “130 °C” pode ser substituída pela temperatura “265 °F”.

Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperaturas especifi cado nas instruções. O carregamento inadequado ou de acordo com temperaturas fora do intervalo es- pecifi cado pode danifi car a bateria e aumentar o risco de incêndio.

a) A sua ferramenta eléctrica só deve ser repara- da por pessoal qualifi cado e só devem ser uti- lizadas peças sobressalentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica.

Nunca repare baterias danifi cadas. A reparação de baterias deve ser efectuada apenas pelo fabricante ou fornecedores de assistência auto- rizados. AVISOS DE SEGURANÇA PARA SERRAS CIR CULARES Métodos de serragem

Aviso: Mantenha as mãos afastadas da área de corte e da lâmina. Mantenha a outra mão na pega auxiliar ou no compartimento do motor. Se segurar a serra com as duas mãos, não há o risco de corte pela lâmina.

• Nunca manuseie a parte inferior da peça de trabalho. A protecção não pode protegê-lo da lâmina abaixo da peça de trabalho.

• Ajuste a profundidade de corte de acordo com a espessura da peça de trabalho. Deve fi car visível menos de um dente inteiro da lâmina abaixo da peça de trabalho.

• Quando fi zer um corte, nunca segure a peça de trabalho com as mãos ou sobre a sua perna.WWW.VONROC.COM 101 Fixe a peça de trabalho numa plataforma está- vel. É importante apoiar a peça de trabalho de maneira adequada para minimizar a exposição do corpo, bloqueio da lâmina ou perda de con- trolo.

• Segure a ferramenta eléctrica apenas pelas su- perfícies de fi xação isoladas quando efectuar uma operação em que o ferramenta de corte possa entrar em contacto com fi os ocultos. Ocontacto com um fi o sob tensão poderá fazer com que as peças de metal expostas da ferra- menta conduzam electricidade e electrocutem o utilizador.

• Quando fi zer cortes longitudinais, utilize sempre um guia de corte ou uma guia de ex- tremidade recta. Isto aumenta o rigor e reduz a probabilidade de bloqueio da lâmina.

• Utilize sempre lâminas com tamanho e forma correctos (de diamante em vez de redonda) dos furos do eixo. As lâminas que não correspondam aos acessórios de montagem da serra funcionam excentricamente e causam perda de controlo.

• Nunca utilize pernos ou pinos para lâminas danifi cados e incorrectos. Os pernos e os pinos das lâminas foram concebidos especifi camente para a sua serra, para um excelente desempe- nho e segurança de funcionamento. Causas do efeito de recuo e avisos relacionados

• O efeito de recuo é uma reacção inesperada se uma lâmina comprimida, bloqueada ou alinhada incorrectamente, o que pode fazer com que fi que descontrolada e levante-se da peça de trabalho na direcção do utilizador;

• Quando a lâmina é comprimida ou bloqueada com fi rmeza quando o corte é fechado, a lâmi- na emperra e a reacção do motor aproxima a unidade rapidamente na direcção do utilizador;

• Se a lâmina fi car torcida ou alinhada incorrecta- mente no corte, os dentes na extremidade tra- seira da lâmina pode fi car inserida na superfície superior da madeira e fazer com que a lâmina saia do local corte da serra e salte na direcção do utilizador.

• O efeito de recuo é o resultado de uma utili- zação abusiva da serra e/ou de condições ou procedimentos de utilização incorrectos e pode ser evitado tomando as precauções indicadas abaixo.

• Segure a serra com fi rmeza com as duas mãos e posicione os braços numa posição para resistir às forças de recuo. Posicione o corpo na parte lateral da lâmina e não alinhado com a lâmina. O efeito de recuo pode fazer com que a serra salte para trás, mas as forças de recuo podem ser controladas pelo utilizador se forem tomadas precauções adequadas.

• Se a lâmina emperrar ou interromper um corte por qualquer motivo, liberte o gatilho e segure na serra sem se mexer até que o disco fi que completamente imobilizado. Nunca retire da serra da peça de trabalho ou puxe-a para trás quando a lâmina estiver em movimento, caso contrário pode ocorrer o efeito de recuo. Inves- tigue e tome acções correctivas para eliminar a causa do bloqueio da lâmina.

• Quando ligar de novo a serra na peça de traba- lho, centre a lâmina da serra na área de corte e verifi que se os dentes da serra não estão encaixados no material. Se a lâmina da serra fi car bloqueada, pode levantar-se ou ocorrer um efeito de recuo da peça de trabalho quando a serra for reiniciada.

• Coloque painéis grandes como apoio para minimizar o risco da lâmina fi car bloqueada e ocorrer o efeito de recuo. Os painéis grandes tendem a vergar sobre o seu próprio peso. Os suportes devem ser colocados debaixo do pai- nel em ambos os lados, perto da linha de corte e perto da extremidade do painel.

• Não utilize lâminas rombas ou danifi cadas. Lâ- minas não afi adas ou apertadas incorrectamen- te podem fazer com que o corte fi que estreito e causar um atrito excessivo, bloqueio da lâmina e efeito de recuo.

• A profundidade da lâmina e as alavancas de bloqueio de regulação do bisel devem estar apertados e fi xos antes de fazer um corte. Se a regulamentação da lâmina se deslocar durante o corte, a lâmina pode fi car bloqueada e causar efeito de recuo.

• Tenha especial cuidado quando serrar paredes ou outras áreas em que não seja possível visualizar quaisquer itens ocultos dentro das mesmas. Se a lâmina estiver saliente, pode cortar objectos que possam causar o efeito de recuo. Função de protecção inferior

• Verifi que se a protecção inferior fecha correc- tamente antes de cada utilização. Não utilize a serra se a protecção inferior não se deslocar102

livremente ou fechar de imediato. Nunca fi xe ou amarre a protecção inferior na posição aberta. Se deixar cair a serra acidentalmente, a protecção inferior pode fi car dobrada. Levante a protecção inferior com a pega retráctil e ve- rifi que se desloca-se livremente e não toca na lâmina ou em qualquer outra parte, em todos os ângulos e em termos de profundidade de corte.

Verifi que o funcionamento da mola da protecção inferior. Se a protecção e a mola não estiverem a funcionar correctamente, devem ser reparadas antes de utilizá-las. A protecção inferior pode funcionar com lentidão se houver peças dani- fi cadas, resíduos pegajosos ou acumulação de resíduos.

• A protecção inferior só pode ser recolhida manualmente se fi zer cortes especiais como “cortes de perfuração e em ângulo”. Levan- te a protecção inferior recolhendo a pega. Assim que a lâmina entrar no material, liberte a protecção inferior. No que respeita a todas as outras operações de serragem, a protecção inferior funciona automaticamente.

Verifi que sempre se a protecção inferior cobre a lâmina antes de colocar a lâmina virada para baixo na bancada ou no chão . Uma lâmina não protegida, no modo de roda livre, pode rodar no sentido oposto, e cortar o que estiver no percurso. Depois de libertar o gatilho, deve ter noção do tempo necessário até a lâmina parar.

Aviso de radiação laser. Classe de laser 2, P máx.: <1 mW, λ: 650 nm, EN 60825-1:2014. Não olhe directamente para o feixe do laser ou para a abertura através da qual emerge. Nunca aponte o feixe do laser para as pessoas, animais ou superfícies refl ectoras. Até o contacto ocular breve pode causar danos oculares. A observação da abertura da saída do laser com instrumentos ópticos (por exemplo, uma lupa, ampliadores e objectos semelhantes) implica o risco de danos oculares. Quando trabalhar com um laser de clas- se 2, respeite os regulamentos nacionais sobre utilização de protecção ocular.

• Não toque no ejector de aparas com as mãos. As peças rotativas podem causar ferimentos.

• Não utilize a serra acima do nível dos ombros. Se o fi zer, não terá controlo sufi ciente da ferra- menta eléctrica.

• Utilize detectores adequados para determinar se as linhas de abastecimento de energia estão ocultadas na área de trabalho ou contacte a empresa de serviços públicos para obter assis- tência. O contacto com linhas eléctricas pode dar origem a um incêndio e choque eléctrico. Os danos numa conduta de gás podem dar origem a uma explosão. A perfuração de uma linha de água causa danos materiais.

• Não utilize a ferramenta eléctrica desligada. Não foi concebida para ser utilizada como mesa de serra.

• Não utilize lâminas de aço para corte rápido (HSS). Esse tipo de lâminas de serra podem partir-se facilmente.

• Não serre metais ferrosos. As aparas incandes- centes podem infl amar as poeiras.

• Quando utilizar a máquina, segure-a sempre com fi rmeza com ambas as mãos e coloque-se numa posição com fi rmeza. A ferramenta eléc- trica é orientada de maneira mais fi rme com ambas as mãos.

• Fixe a peça de trabalho. É aconselhável apertar uma peça de trabalho com dispositivos de fi xação ou num torno do que fazê-lo à mão.

• Antes de pousar a máquina, aguarde sempre até esta parar por completo. O suporte de ferramentas pode encravar e resultar em perda de controlo da ferramenta eléctrica.

• As serras circulares são concebidas para cortar madeira ou produtos semelhantes a madeira. Não podem ser utilizadas com discos de corte abrasivos para cortar materiais ferrosos, como barras, hastes, vigas, etc. As poeiras abrasivas fazem com que as peças móveis, como a pro- tecção inferior, fi quem encravadas. As faíscas resultantes de cortes abrasivos queimam a pro- tecção inferior, a área de corte e outras peças de plástico.

• Utilize apenas lâminas de serra que estejam assinaladas com uma velocidade igual ou supe- rior à velocidade assinalada na máquina.

• Utilize apenas as lâminas de serra que corres- pondam às especifi cações indicadas neste ma- nual de utilizador e que tenham sido testadas e assinaladas de acordo com a norma EN 847-1. AVISOS DE SEGURANÇA SOBRE A BATERIA a) Não abra a bateria. Perigo de curto-circuito. b) Proteja a bateria do calor, por exemplo, contra exposição contínua a luz solar, fogo, água e humidade. Perigo de explosão. c) Em caso de danos e uso inadequado da bateria, podem ser emitidos vapores. Ventile a áreaPT

e contacte um médico se houver queixas. Os vapores podem irritar o sistema respiratório. d) Utilize a bateria em conjunto com o seu produto industrial da Vonroc. Esta é a única protecção contra sobrecarga perigosa. e) A bateria pode ser perfurada por objectos da- nifi cados como pregos ou chaves de parafusos ou se for aplicada força externa. Pode ocorrer um curto-circuito interno e a bateria pode quei- mar, causar fumo, explodir ou sobreaquecer. AVISOS DE SEGURANÇA SOBRE O CARREGADOR Utilização pretendida Deve utilizar apenas as baterias recarregáveis CD801AA e CD803AA no carregador. Outros tipos de baterias podem rebentar, causando ferimentos e danos. a) O equipamento não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a menos que tenham supervisão ou instrução. b) As crianças devem ser vigiadas, para que não brinquem com o equipamento. c) Não recarregue baterias não recarregáveis! d) Durante o carregamento, as baterias devem ser colocadas em locais bem ventilados!

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida Esta serra circular sem fi o foi concebida para cortes longitudinais, transversais e em bisel em madeira, devendo manter a placa de base assente com fi rmeza na peça de trabalho. Não é permitir serrar plástico ou metais. A ferramenta eléctrica com a lâmina da serra montada com capacidade sufi ciente para serrar madeira dura e macia, bem como aglomerados de partículas e fi bras. A lâmina da serra não foi con- cebida para cortar lenha. Não utilize a serra para cortar materiais que não sejam os especifi cados no manual.

ESPECIFICAÇÕES TÉCNICAS

Este manual foi elaborado para conjuntos/ números de artigos diferentes. Verifi que o número do artigo correspondente na tabela de especifi cações indicada abaixo para obter a composição e conteúdos correctos do seu conjunto. Modelo n.º Baterias incluídas Carregadores incluídos CS501DC

S_CS501DC CD801AA CD802AA S2_CS501DC 2 CD801AA CD802AA S3_CS501DC CD803AA CD802AA Informações sobre a máquina Tensão 20 V Sem velocidade de carga 4000/minTamanho da lâmina da serra Ø 150 × Ø 16 × 1,6 mmCapacidade de serragem a 0° 48 mmCapacidade de serragem a 45° 36 mmPeso 2,1 kgNível de pressão sonora L 75,3 dB (A), K=3 dB (A)Nível de potência sonora L 86,3 dB (A), K=3 dB (A)Vibração 3,015 m/s K=1,5 m/s

Modelo n.º CD801AA Tipo de bateria Iões de lítioTensão 20 V Capacidade 2,0 AhCarregador recomendado CD802AAPeso 0,3 kg Modelo n.º CD802AA Entrada do carregador220 - 240 V, 50 Hz, 0,4 ASaída do carregador 21 V 2,5 ATempo de carregamento de uma bateria de 2 Ah60 minutosTempo de carregamento de uma bateria de 4 Ah120 minutosBaterias recomendadas CD801AA, CD803AAPeso 0,36 kg Modelo n.º CD803AA Tipo de bateria Iões de lítioTensão 20 V Capacidade 4,0 AhCarregador recomendado CD802AAPeso 0,65 kg104

Utilize apenas as seguintes baterias da plataforma de baterias VONROC VPOWER, 20 V. A utilização de quaisquer outras baterias podem causar ferimen- tos graves ou danos na ferramenta. CD801AA Iões de lítio, 20 V, 2 Ah CD803AA Iões de lítio, 20 V, 4 Ah O seguinte carregador pode ser utilizado para carregar estas baterias. CD802AA Carregador rápido As baterias da plataforma de baterias VPOWER de 20 V da VONROC podem ser utilizadas com todas as ferramentas da plataforma de baterias VPOWER de 20 V da VONROC. Nível de vibração O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especifi cado pela norma EN 62841; pode ser utilizado para comparar ferra- mentas e como avaliação preliminar da exposição a vibrações quando utilizar a ferramenta para as aplicações indicadas.

• A utilização da ferramenta para aplicações di- ferentes, ou com acessórios diferentes ou com uma manutenção defi ciente, pode aumentar consideravelmente o nível de exposição.

• O número de vezes que a ferramenta é desliga- da ou está ligada, mas não está a ser utilizada, pode reduzir signifi cativamente o nível de exposição. Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organi- zando os seus padrões de trabalho. DESCRIÇÃO Os números indicados no texto dizem respeito aos diagramas nas páginas 2 e 4.

1. Botão de desbloqueio

6. Régua para ângulo de bisel

7. Parafuso de aletas para ângulo em bisel

12A. Ligação do aspirador 12B. Adaptador para aspirador

13. Alavanca para recolher a protecção inferior

14. Protecção superior

15. Parafuso de fi xação

16. Flange de montagem

18. Protecção inferior

19. Botão de desbloqueio da bateria

21. Bloqueio do eixo

22. Parafuso de aletas para regulação da profun-

23. Régua para regulação da profundidade

25. Parafuso de regulação do laser

26. Botão dos indicadores LED da bateria

29. LED de indicação do carregador

Retire a bateria antes de efectuar qualquer tarefa na ferramenta eléctrica. A bateria deve ser carregada antes de utilizá-la pela primeira vez. Inserir a bateria na máquina (Fig. B, E) Assegure-se de que o exterior da bateria está limpo e seco antes de ligá-lo ao carregador ou máquina.

2. Empurre a bateria ainda mais até encaixar no

respectivo local. Retirar a bateria da máquina (Fig. B, E)

1. Prima o botão de desbloqueio da bateria (19).

• Para verifi car o estado de carga da bateria, prima ligeiramente o botão (26) na bateria.

• A bateria tem 3 indicadores luminosos que mostram o nível de carga, quanto maior for o número de indicadores luminosos acesos, maior é a carga restante na bateria.PT

Se os indicadores luminosos não se acenderem, isso signifi ca que a bateria não tem carga e que deve carregá-la de imediato. Carregar a máquina com o carregador (Fig. F)

1. Retire a bateria (20) da máquina.

Vire a bateria (20) ao contrário e encaixe-a no carregador (28) como indicado na Fig. F.

3. Empurre a bateria até estar totalmente encaixa-

Ligue a fi cha do carregador a uma tomada eléc- trica e aguarde alguns instantes. Os indicadores LED no carregador (28) acendem-se e mostram o estado de carregador. O carregador tem 2 indicadores LED (29), que indi- cam o estado do processo de carregamento: Estado do LED vermelho Estado do LED verde Estado do carregador Desligado Desligado Sem energia Desligado Ligado Modo de espera: - A bateria não foi inserida ou - a bateria foi inserida, mas o carregamento foi concluído Ligado Desligado Carregamento da bateria em curso

• O carregamento total da bateria de 2 Ah pode demorar até 60 minutos.

• O carregamento total da bateria de 4 Ah pode demorar até 120 minutos. Quando a bateria estiver totalmente carregada, retire a fi cha do carregador da tomada e retire a bateria do carregador. Se não utilizar a máquina durante um período de tempo mais prolongado, é aconselhável armazenar a bateria no estado carregado. Extracção de poeira exterior A ligação do aspirador (12A) permite a ligação de um aspirador à máquina. Inclui também um adaptador para aspirador (12B), que permite a utilização de tubos de aspirador de diâmetro mais pequeno. Substituir a lâmina da serra (Fig. A, B) Quando montar a lâmina da serra, use luvas de protecção. Há o risco de ferimentos se tocar na lâmina da serra. Utilize apenas lâminas da serra de acordo com os dados de características indicados nas instruções de funcionamento. Não utilize, em nenhuma circunstância, os discos de rectifi cação como ferramenta de corte. Para substituir a lâmina da serra, é aconselhável regular a profundidade para 0 mm e regule o ân- gulo de bisel para 0°. Em seguida, a máquina pode ser colocada de lado, apoiando o compartimento do motor e a placa de base. Retirar a lâmina da serra

1. Pressione e mantenha pressionado o bloqueio

2. Desaperte o parafuso de fi xação (15) com a

chave hexagonal fornecida, rodando-o no senti- do oposto ao dos ponteiros do relógio.

3. Retire o parafuso de fi xação (15) e a fl ange de

4. Recolha a protecção inferior (18) utilizando a

alavanca (13) e retire a lâmina da serra. Montar a lâmina da serra

1. Limpe a lâmina da serra e todas as peças de

fi xação que vão ser montadas.

2. Recolha a protecção inferior (18) utilizando a

alavanca (13) e monte a lâmina da serra. Verifi - que se a seta na lâmina da serra corresponde à seta indicada na protecção superior (14).

3. Monte a fl ange de montagem (16). Verifi que se

os lados planos da fl ange de montagem cor- respondem aos lados planos do eixo da lâmina. Verifi que também se o lado convexo da fl ange de montagem está montado na parte exterior.

4. Pressione e mantenha pressionado o bloqueio

5. Monte o parafuso de fi xação (15) com a chave

hexagonal fornecida, rodando-o no sentido oposto ao dos ponteiros do relógio. Montar a guia paralela (Fig. D)

Regule a largura de corte pretendida com a ré- gua na guia paralela (24) e a marca de corte na placa de base (17). A marca de corte de 45° (8) indica a posição da lâmina da serra para cortes em ângulo de 45°. A marca de corte de 0° (9) indica a posição da lâmina da serra para cortes em ângulo recto.

• Para ligar a máquina, mantenha o botão de desbloqueio (1) premido e, em seguida, prima o botão para ligar/desligar (2).

• Carregue no interruptor do laser (3) para ligar ou desligar o laser. O interruptor do laser (3) também serve para ligar a luz de trabalho LED. Regulação do laser por incrementos Nota: Para testar o funcionamento do laser, a bate- ria deve ser inserida na ferramenta eléctrica. Quando regular o laser, nunca active o interruptor para ligar/desligar. O arranque acidental da ferramenta eléctrica pode causar ferimentos. Se o laser (5) deixar de indicar a linha de corte correcta, pode regular o laser novamente. Para fazê-lo, ajuste o parafuso de regulação do laser (25) e regule o laser até indicar uma linha de corte correcta. Regular o ângulo em bisel (Fig. A, B) A marca de corte de 0° (9) indica a posição da lâ- mina da serra para cortes rectos. A marca de corte de 45° (8) indica a posição da lâmina da serra para cortes de 45°.

1. Desaperte o parafuso de aletas (7)

2. Regule a placa de base (17) para a posição pre-

tendida (0° a 45°). O ângulo de serragem (bisel) pode ser verifi cado na régua (6).

Mova a placa de base (17) para a posição pre- tendida. A profundidade de serragem pode ser verifi cada na régua (23).

• Segure na peça de trabalho com grampos ou um torno para que as suas mãos fi quem livres para utilizar a serra facilmente.

• Ligue a serra e coloque a placa inferior na peça de trabalho.

Desloque a serra lentamente para a linha de corte desenhada anteriormente e carregue na ferramenta lentamente para a frente.

• Carregue com fi rmeza na placa inferior na peça de trabalho, caso contrário a serra circular pode começar a vibrar, fazendo com que a lâmina se parta mais facilmente.

• Deixe a serra fazer o trabalho. Não exerça de- masiada pressão na serra circular.

Antes de efectuar a limpeza e a manuten- ção, desligue sempre a máquina e retire a bateria da máquina. Limpe a caixa da máquina com regularidade com um pano macio, de preferência após cada utili- zação. Certifi que-se de que as aberturas de ventila- ção não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produ- tos químicos danifi cam os componentes sintéticos. AMBIENTE Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequa- dos. Apenas para os países da CE Não elimine as ferramentas eléctricas em conjun- to com os resíduos domésticos. De acordo com a directiva europeia 2012/19/CE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadasHU

devem ser recolhidas em separado e eliminadas de maneira ecológica. GARANTIA Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais ele- vados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresen- tar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente. As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;

• Se a ferramenta foi utilizada de maneira abusi- va, indevida ou a manutenção for efectuada de maneira incorrecta;

• Se forem utilizadas peças sobresselentes não originais. Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implí- citas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fi ns específi cos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limita- dos a reparar ou substituir as unidades ou peças que não estejam em conformidade. O equipamento e o manual do utilizador estão su- jeitos a alterações sem aviso prévio. As especifi ca- ções podem ser alteradas sem aviso prévio.
