HASZNÁLATI ÚTMUTATÓ S_CS501DC Vonroc

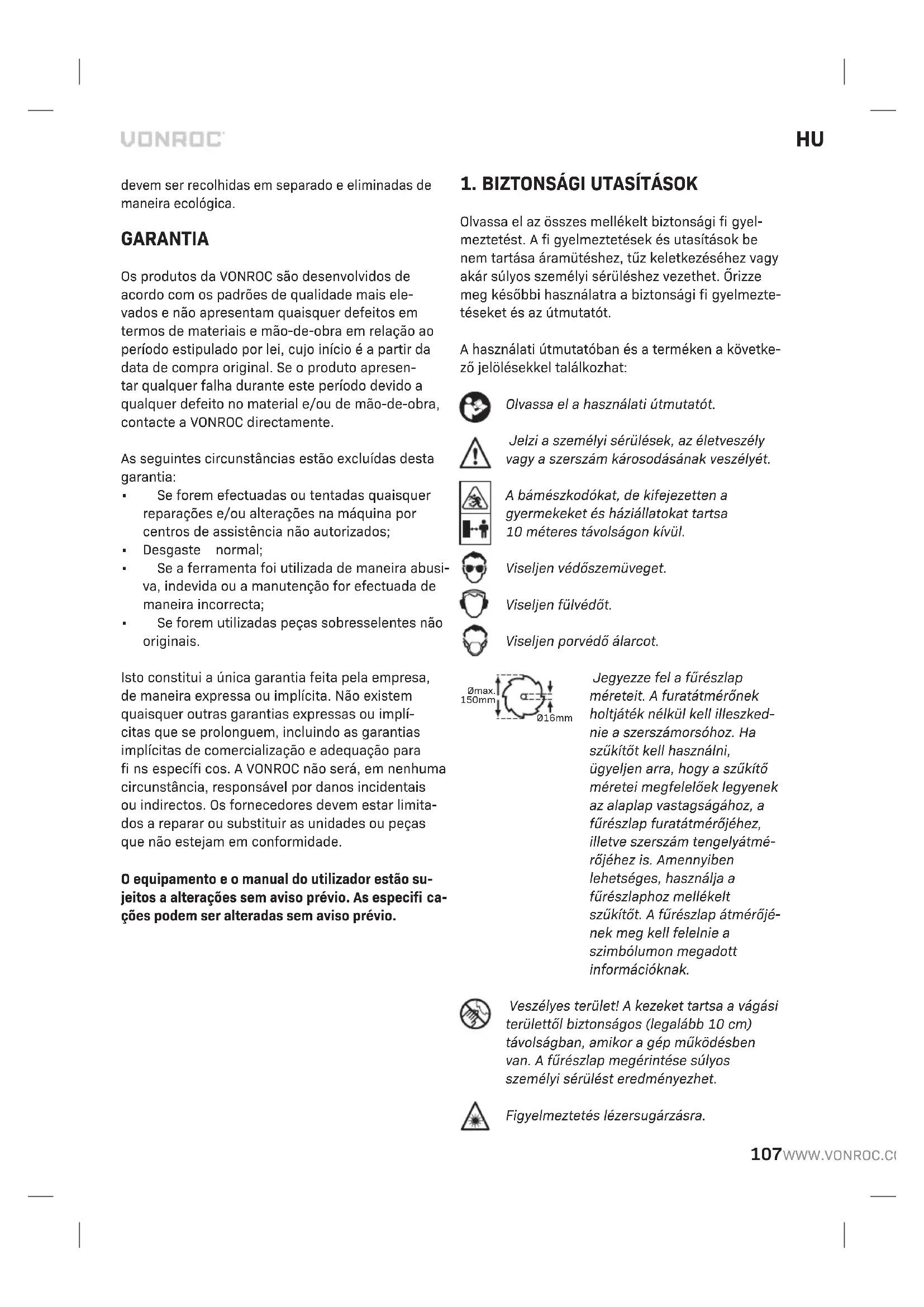

HU Az eredeti utasítások fordítása 107

Olvassa el az összes mellékelt biztonsági fi gyelmeztetést. A fi gyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Őrizze meg későbbi használatra a biztonsági fi gyelmezte-téseket és az útmutatót.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

Olvassa el a használati útmutatót.

Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét.

A bámészkodókat, de kifejezetten a gyermekeket és háziállatokat tartsa 10 méteres távolságon kívül.

Viseljen védőszemüveget.

Viseljen fülvédöt.

Viseljen porvédő álarcot.

Jegyezze fel a fűrészlap méreteit. A furatátmérőnek holtjáték nélkül kell illeszkednie a szerszámorsóhoz. Ha szűkítőt kell használni, ügyeljen arra, hogy a szűkítő méretei megfelelőek legyenek az alaplap vastagságához, a fűrészlap furatátmérőjéhez, illetve szerszám tengelyátmérőjéhez is. Amennyiben lehetséges, használja a fűrészlaphoz mellékelt szűkítőt. A fűrészlap átmérőjének meg kell felelnie a szimbólumon megadott információknak.

Veszélyes terület! A kezeket tartsa a vágási területtől biztonságos (legalább 10 cm) távolságban, amikor a gép működésben van. A fűrészlap megérintése súlyos személyi sérülést eredményezhet.

Figyelmeztetés lézersugárzásra.

Késleltetett mini biztosítóbetét.

Max hömérséklet 45 °C.

Az akkumulátort tűzbe dobni tilos.

Az akkumulátort vízbe dobni tilos.

Li-ion akkumulátor szelektív gyűjtése.

A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek.

AZ ELEKTROMOS GÉPEKRE VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELMEZTETÉS! Olvasson el minden biztonsági fi gyelmeztetést és utasítást.

A fi gyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

Az összes fi gyelmeztetést és utasítást őrizze meg, mert később még szüksége lehet rájuk.

A fi gyelmeztetésekben szereplő „elektromos szerszám” kifejezés az Ön hálózatról működő (vezetékes) elektromos szerszámára vagy akkumulátorral működő (vezeték nélküli) elektromos szerszámára utal.

1) A munkaterület biztonsága

a) Gondoskodjon a munkaterület tisztaságáról és megfelelő megvilágításáról. A rendezetlen és sötét területeken valószínűbb a balesetek előfordulása.
b) Ne használja az elektromos szerszámokat robbanásveszélyes légtérben, például ahol gyúlékony folyadékok, gázok vagy por vannak jelen. Az elektromos szerszámok használata során keletkező szikra lángra lobbanthatja a port és füstöt.
c) Az elektromos szerszám használata során a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettől. Ha valami eltereli a fi gyelmét, elveszítheti az irányítást.
2) Elektromos biztonság
a) Az elektromos szerszám dugóinak megfelelőnek kell lenniük az aljzathoz. Soha ne próbálja semmilyen módon módosítani a dugót. Földelt elektromos szerszámhoz ne használjon semmilyen adapterdugót. Az eredeti (értsd: módosítás

nélküli) dugók és megfelelő hálózati aljzatok használatával mérsékelhető az elektromos áramütés veszélye.

b) Ügyeljen arra, hogy teste ne érintkezzen földelt felületekkel, például csővezetékkel, radiátorral, tűzhellyel vagy hűtőszekrénnyel. Ha teste földelődik, megnő az áramütés kockázata.
c) Óvja az elektromos szerszámokat az esötöl és nedves környezettöl. Az elektromos szerszámba kerülő víz növeli az elektromos áramütés veszélyét.
d) Ne használja helytelenül (nem előírásszerűen) a kábelt. A kábelt soha ne használja az elektromos szerszám hordozására, húzására vagy az aljzatból történő kihúzására. A kábelt tartsa távol hőforrásoktól, olajtól, hegyes élektől és mozgó alkatrészektől. A sérült vagy megtekeredett kábelek növelik az elektromos áramütés veszélyét.
e) Az elektromos szerszám kültéri használata esetén kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra alkalmas kábel használatával mérsékelhető az elektromos áramütés veszélye.
f) Ha az elektromos szerszámot mindenképpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval (RCD) ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.
3) Személyi biztonság
a) Az elektromos szerszám használata során maradjon éber, koncentráljon az éppen végzett műveletre és használja a józan ítélőképességét. Ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll, ne használjon elektromos szerszámot. Az elektromos szerszámok használata közben egyetlen pillanatnyi fi gyelmetlenség is súlyos személyi sérülést okozhat.
b) Használjon egyéni védőfelszerelést. Mindig viseljen szemvédő felszerelést. A megfelelő körülményekhez való védőeszközökkel (például pormaszkkal, csúszásgátló biztonsági cipővel, munkavédelmi sisakkal vagy hallásvédő eszközzel) csökkenthető a személyi sérülések kockázata.
c) Gondoskodjon a gép véletlen elindulásának a megelőzéséről. A szerszám tápforráshoz és/ vagy akkumulátorcsomaghoz történő csatlakoztatása, kézbevétele vagy hordozása előtt győ-

zödjön meg róla, hogy a kapcsoló OFF (kikapcs.) állásban van. Ha úgy hordozza az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültség alá, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez növeli a balesetek kockázatát.

d) Az elektromos szerszám bekapcsolása előtt távolítsa el a csavarkulcsokat vagy beállító kulcsokat. Az elektromos szerszám forgó alkat-részein felejtett csavarkulcs vagy beállító kulcs személyi sérülést okozhat.
e) Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyát megtartva álljon a talajon. Így könnyebben tudja irányítani az elektromos szerszámot a váratlan helyzetekben.
f) Viseljen megfelelő öltözetet. Ne viseljen laza ruhát vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú hajat.
g) Ha a szerszámhoz porelszívó és porgyűjtő eszközt is lehet csatlakoztatni, akkor gondoskodjon ezek csatlakoztatásáról és megfelelő használatáról. A porgyűjtő rendszerek használatával csökkenthetők a porral kapcsolatos veszélyek.
h) Ne engedje, hogy a szerszámok gyakori használata során szerzett tapasztalatai túlzott biztonságérzetet keltsenek Önben, és amiatt elhanyagolja a biztonsági alapelveket. A fi gyelmetlenségnek pillanatok alatt súlyos sérülés lehet a következménye.
4) Az elektromos szerszám használata és ápolása
a) Az elektromos szerszámot tilos túlzott erőkifejtéssel használni. Az alkalmazási célnak megfelelő elektromos szerszámot használjon. A megfelelő elektromos szerszám jobban, biztonságosabban végzi a munkát azon a fordulatszámon, amire azt tervezték.
b) Ne használja az elektromos szerszámot, ha az nem kapcsolható be/ki a főkapcsolóval. Bármely elektromos szerszám veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezért az ilyen elektromos szerszámot meg kell javíttatni.
c) Válassza le a dugót a tápforrásról és/vagy az akkumulátorcsomagot az elektromos szerszámról, mielőtt bármilyen módosítást végez, tartozékot cserél vagy eltárolja az elektromos szerszá-mot. Ezek a megelőző biztonsági intézkedések csökkentik az elektromos szerszám véletlen beindulásának a veszélyét.

d) A használaton kívüli elektromos szerszámot olyan helyen tárolja, ahol gyermekek nem férhetnek hozzá; ne engedje, hogy olyan személyek használják, akik az elektromos szerszámot és ezeket az utasításokat nem ismerik. Az elektromos szerszámok rendkívül veszélyesek lehetnek szakképzetlen felhasználók kezeiben.
e) Tartsa karban az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek nem állítódtak-e el vagy nem szorulnak-e, nincsenek-e a szerszámon törött alkatrészek, és nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám működését. Ha az elektromos szerszám sérült, használat előtt javíttassa meg. A hanyagul karbantartott szerszámok sok balesetet okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszá- mok beszorulásának kisebb a valószínűsége, ráadásul könnyebben irányíthatók.
g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a használati útmutatónak megfelelően használja, a munkakörül-mények és az elvégzendő feladat fi gyelem-bevételével. Ha az elektromos szerszámot a rendeltetési céljától eltérően használják, ez veszélyhelyzetet teremthet.
h) Tartsa a fogantyúkat és egyéb markolási felületeket szárazon, tisztán, olajtól és zsírtól mentesen. Váratlan helyzetekben a csúszós fogantyúk és egyéb markolási felületek akadályozzák a szerszám biztonságos kezelését és irányítását.
5) Az akkumulátoros szerszám használata és ápolása
a) Újratöltéshez csak a gyártó által megjelölt töltőt használja. Az egyik fajta akkumulátorhoz való töltő egy másiknál tűzveszélyt okozhat.
b) Csak a kifejezetten hozzájuk készült akkumulátorral használja az elektromos szerszámokat. Bármilyen másfajta akkumulátor használata tűz- és balesetveszélyt idézhet elő.
c) Amikor az akkumulátor nincs használatban, óvja olyan más fém tárgyaktól, mint a gémkapocs, a pénzérme, kulcs, szög, csavar és más kis fém tárgyak, amely a két kapcsot össze képes kötni. Az akkumulátor kapcsok rövidre zárása égési sérülést vagy tüzet okozhat.
d) Nem előírásszerű körülmények között az akkumulátorból folyadék szivároghat; kerülje a vele való érintkezést. Ha véletlenül mégis a börre kerül, vízzel öblítse le. Ha a folyadék szembe

kerül, forduljon orvoshoz. Az akkumulátorból származó folyadék bőrizgató hatású, égési sérülést is okozhat.

e) Sérült vagy átalakított akkucsomagot és szerszámot ne használjon. A sérült vagy átalakított akkumulátorok kiszámíthatatlanul viselkedhetnek, tüzet, robbanást vagy sérülést okozhatnak.
f) Tüztöl és szélsőséges hömérséklettől óvja az akkucsomagot és a szerszámot. Ha tűznek vagy 130 °C-on felüli hömérsékletnek teszi ki, robbanást okozhat. MEGJEGYZÉS: a „130 °C” „265 °F”-nak (Fahrenheit foknak) felel meg.
g) Tartsa be a töltésre vonatkozó összes utasítást, és ne töltse az akkucsomagot vagy a szerszá-mot a kezelési útmutatóban megadott tartományon kívül eső hőmérséklet mellett. Nem megfelelő vagy a megadott tartományon kívüli hőmérséklet mellett történő töltés károsíthatja az akkumulátort, és tűzveszéllyel jár.

6) Szerviz

a) Az elektromos szerszámot képzett javító szakemberrel javíttassa, csakis az eredetivel azonos pótalkatrészeket használjon fel. Ez szavatolja, hogy az elektromos szerszám továbbra is biztonságos maradjon.
b) Sérült akkucsomagot soha ne szervizeljen. Akkucsomagok szervizelését csak a gyártó vagy annak megbízott szolgáltatója végezheti.

A KÖRFÜRÉSZRE VONATKOZÓ BIZTONSÁGI FIGYELMEZTETÉSEK

Fürészelési módok

• Figyelmeztetés: A vágóterülettöl és a fűrész-laptól tartsa távol a kezeit. Tartsa a másik kezét a segédfogantyún vagy a motor burkolatán. Ha mindkét kézzel tartja a fűrészt, akkor nem tudja magát megvágni a fűrészlappal.
• Ne nyúljon a munkadarab alá. A védőburkolat nem tudja megvédeni Önt a fűrészlap munkadarab alatti részétől.
• A vágási mélységet igazítsa a munkadarab vastagságához. A munkadarab alatt a fűrészlap foga nem látszhat ki teljesen.

• Vágás során soha ne tartsa a munkadarabot a kezében vagy a lábára fektetve. Stabil platform-hoz rögzítse a munkadarabot. Nagyon fontos a munkadarab megfelelő alátámasztása, hogy a test kitettségét, a lap elhajlását és a szerszám feletti uralom elvesztésének lehetőségét a minimálisra csökkentse.

• Az elektromos szerszámot kizárólag a szigetelt markolási felületein fogja, amikor olyan munkát végez vele, ahol a vágószerszám rejtett vezetéket érhet. Ha a szerszámmal feszültség alatt lévő vezetékhez ér, a szerszám fém részei feszültség alá kerülve áramütést okozhatnak.

• Hasításkor mindig használjon vágókorlátot vagy egyenes élü vezetőt. Ezzel növelheti a vágás pontosságát és csökkentheti a fűrészlap meghajlásának esélyét.
• Mindig megfelelő méretű, alakú és rögzítőnyí-lású (rombusz vagy kerek) lapot használjon. Ha olyan lapot szerel a fűrészre, amely nem illeszke-dik tökéletesen, az excentrikusan fog járni, és a kezelő elveszítheti a szerszám feletti uralmát.
• Soha ne használjon sérült vagy nem megfelelő fűrészlap-alátétet vagy csavart. A fűrészlap alátétjeit és csavarjait kifejezetten a fűrészhez terveztük, hogy biztosítsuk a szerszám optimális és biztonságos üzemelését.

A visszarúgás okai és a hozzá kapcsolódó fi gyel- meztetések

• A visszarúgást becsípődött, beakadt vagy rosszul beállított fűrészlap okozhatja, amelynek során kontrollálatlan fűrész felfelé kiemelkedik a munkadarabból a kezelő irányába;
• Ha a lap erősen beszorult, mert a bemetszés összezáródott, akkor a lap elakad és a motor úgy reagál, hogy gyorsan visszahajtja az egységet a kezelő felé;
• Ha a lap a vágásban megcsavarodik vagy elhajlik, a vágólap hátsó szélén található fog belekap a fa felületébe, így a fűrészlap kiemelkedik a bemetszésből és a kezelő felé ugrik.
• A visszarúgás minden esetben a fűrész rossz használatának, a nem megfelelő munkamód-szernek vagy körülménynek a következménye, az alább felsorolt megfelelő óvintézkedésekkel elkerülhető.
• Mindkét kezével stabilan tartsa a fűrészt és úgy pozicionálja a karjait, hogy ellent tudjon állni a visszarúgás erejének. Ne állon egy vonalba a fűrészlappal, álljon az egyik vagy másik oldalára. A visszarúgás során a fűrész visszaugrik, de a visszarúgás erejét uralni tudja a kezelő, ha megteszi a kellő óvintézkedéseket.
• Ha a lap megszorul vagy valamilyen okból meg kell szakítani a vágást, akkor oldja ki az indítógombot és tartsa a fűrészt mozdulatlanul, amíg a lap forgása teljesen le nem áll. Soha ne

kísérelje meg eltávolítani a fűrészt a munkadarabból és soha ne húzza visszafelé a fűrészt, amíg a fűrészlap forog, mert a szerszám visszarúghat. Derítse ki, mi okozza a lap megszorulását és szüntesse meg az okát.

• Amikor a fűrészt újraindítja a munkadarabban, helyezze a bemetszés közepére a fűrészlapot és ellenőrizze, hogy a fűrészfogak nincsenek-e beakadva az anyagba. Ha a fűrészlap szorul, akkor felgyalogolhat vagy visszarúghat a munkadarabról, amikor újraindítja a fűrészt.
• Támassza alá a nagyobb paneleket, hogy minimalizálhassa a lap beakadását és így a visszarúgás esélyét. A nagyobb méretű panelek hajlamosak megereszkedni saját súlyuk alatt. A támasztékokat a panel mindkét oldalán el kell helyezni, közel a vágási vonalhoz és közel a panel széleihez.
• Ne használjon tompa vagy sérült fűrészlapot. Az életlen vagy helytelenül felszerelt lapok használata sekély bemetszést, túl nagy súrlódást, a tárcsa elakadását és visszarúgást okozhat.
• A vágási mélységet, valamint a ferdeszöget beállító reteszelő karoknak szorosnak és stabilnak kell lenniük a vágás végrehajtása előtt. Ha a vágás közben esetlegesen módosul a lap beállítása, akkor beszorulhat a fűrészlap és visszarúgást okozhat.
• Legyen különösen óvatos, ha meglévő falba vagy ismeretlen felületbe vág bele. A bevágást végrehajtó lap objektumokba vághat bele, ami visszarúgást eredményezhet.

Az alsó védőburkolat funkciója

• Minden egyes használat előtt ellenőrizze, hogy az alsó védőburkolatot kellő módon becsukta-e. Ne működtesse a fűrészt, amennyiben az alsó védőburkolat nem mozog szabadon és nem záródik azonnal. Soha ne rögzítse az alsó védőburkolatot a nyitott állásában. Ha a fűrészt véletlenszerűen leejtik, akkor az alsó védőburkolat meghajolhat. A visszahúzó karral emelje fel az alsó védőburkolatot és győződjön meg róla, hogy szabadon mozog, nem érinti a lapot vagy a szerszám egyéb részét, bármilyen szögű vagy mélységű vágásról legyen is szó.
• Ellenőrizze az alsó védőburkolat rugójának működését. Ha a burkolat vagy a rugó nem működik a megfelelő módon, akkor a használat előtt vigye el szervizbe a fűrészt. Az alsó védőburkolat

akkor működhet lassan, ha megsérült valamilyen alkatrész, ragacsos lerakódás akadályozza a szerszámot vagy felgyülemlett benne a törmelék.

• Az alsó védőburkolatot manuálisan is vissza lehet húzni különleges vágások esetében, például merülő vagy szögben történő vágásoknál. A kar visszahúzásával emelje fel az alsó védőburkolatot, és mihelyst a lap hozzáér az anyaghoz engedje ki az alsó védőburkolatot. Az összes többi fűrészelési művelethez automatikus módban működtesse az alsó védőburkolatot.
• Mindig ügyeljen arra, hogy az alsó védőburko- lat fedje a fűrészlapot, mielőtt a fűrészt padra vagy padlóra helyezi. A védelem nélküli gördülő fűrészlap miatt a fűrész visszafelé gyalogolhat, elvágva mindent, ami az útjába kerül. Vegye fi gyelembe azt az időt, amire a lapnak szüksége van, hogy leálljon a kapcsoló felengedését követően.

TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK

- Figyelmeztetés lézersugárzásra. Lézerbesorolás 2, P max.: <1 mW, λ: 650 nm, EN 60825-1:2014. Ne nézzen közvetlenül a lézersugárba vagy abba a nyílásba, ahonnan a lézersugár ered. Soha ne irányítsa a lézersugarat emberekre, állatokra vagy tükröződő felületekre. A szemet ért rövid ideig tartó sugárzás is tartós szemkárosodáshoz vezethet. Ha optikai eszközzel (pl. nagyítóval stb.) vizsgálja meg a lézer kimeneti nyílását, az szemkárosodás veszélyével jár. Ha 2-es besorolású lézerrel dolgozik, tartsa be a védőszemüveg viselésére vonatkozó nemzeti szabályokat.

• Ne nyúljon a kezével a forgácskidobóba. A keze megsérülhet a forgó alkatrészek miatt.
• A feje fölötti magasságban ne dolgozzon a fűrésszel. Ebben az esetben nem tudná kellőképpen uralni az elektromos szerszámot.
• Erre a műveletre alkalmas detektorral elle-nőrizze, vannak-e rejtett közmű vezetékek a területen, amelyen dolgozni fog, vagy kérjen segítséget a helyi közművektől. Elektromos vezetékek érintése tüzet vagy áramütést okozhat. Gázvezeték sérülése robbanáshoz vezethet. Vízvezeték sérülése anyagi kárt okoz.
• Az elektromos szerszámot tilos álló helyzetben működtetni. A berendezést nem fűrészasztalon történő munkákhoz terveztük.

• Ne használjon nagy sebességű acél (HSS) fürészlapot. Azok könnyen törnek.

• Ne vágjon vele vastartalmú fémeket. A vörösen izzó forgácsok begyújthatják a porelszívó részt.

• A géppel történő munkavégzés során minden esetben stabilan, két kézzel fogja a gépet, és álljon stabil terpeszállásban. Az elektromos szerszám biztonságosabban vezethető, ha két kézzel fogja.
• Rögzítse a munkadarabot. Sokkal biztonságosabb a munkadarabot szorítóeszközzel vagy satuban rögzíteni, mint kézzel.
• Mindig várja meg a gép teljes leállását, mielőtt letenné. A szerszámszár megszorulhat, és az elektromos szerszám feletti uralom elvesztését okozhatja.
• A körfűrészek fa vagy fához hasonló anyagok vágására készültek, nem használhatók csiszolóvágó fűrészlappal, vasfémek (pl. pálcák, rudak, gerendák stb.) fűrészeléséhez. A csiszolásnál keletkező portól beragadnak a mozgó alkatrészek, mint például az alsó védőburkolat. A csiszolóvágásnál keletkező szikráktól pedig megég az alsó védőburkolat, a réslap és egyéb műanyag alkatrészek.
• Csak olyan fűrészlapot használjon, amelyen a gépen megadott sebességgel azonos vagy annál magasabb fordulatszám van megadva.
• Csak a kézikönyvünkben megadott müszaki követelményeknek megfelelő és az EN 847-1 szabvány szerint tesztelt és jelöléssel ellátott fűrésztárcsákat használjon.

BIZTONSÁGI FIGYELMEZTETÉSEK AZ AKKU- MULÁTORHOZ

a) Ne bontsa szét az akkumulátort. Az veszélyes rövidzárlatot okozhat.
b) Hőbehatástól védje az akkumulátort, pl. ne tegye ki folyamatos erős napsugárzásnak, tűztől, víztől és más nedvességtől is védje. Robbanásveszély.
c) Ha az akkumulátor sérült, vagy rendellenesen használják, gözök áramolhatnak belőle. Szel- löztesse át a munkaterületet, és ha egészségi panaszai vannak, kérjen orvosi segítséget. A gözök irritálhatják a légutakat.
d) Az akkumulátort csak a Vonroc termékéhez használja. Ezzel az intézkedéssel veszélyes túlterheléstől védi az akkumulátorát.
e) Az akkumulátor megsérülhet, ha a külsejét hegyes tárggyal (pl. szeggel, csavarhúzóval) vagy erőszakosan manipulálják. Belső rövidzárlat következhet be, amitől az akkumulátor leéghet, füstölhet, robbanhat vagy túlmelegedhet.

A TÖLTÖRE VONATKOZÓ BIZTONSÁGI FIGYEL-MEZTETÉSEK

Rendeltetés

A töltővel kizárólag CD801AA és CD803AA típusú újratölthető akkumulátorcsomagokat töltsön fel. Másfajta akkumulátorok használata személyi sérülést és károkat okozhat.

a) A villamos készüléket csökkent fi zikai, érzékszervi vagy szellemi képességű személyek (gyermekeket is ideértve) vagy tapasztalat, ismeret híján csak felügyelet vagy útmutatás mellett használhatják.
b) Figyelni kell, nehogy a gyerekek játszanak a készülékkel.
c) Nem újratölthető elemek újratöltésével próbálkozni tilos!
d) Az akkumulátorok töltését jól szellőző helyen kell végezni!

2. A GÉP ADATAI

Rendeltetés

A vezeték nélküli körfűrész faanyagok hosszirányú, keresztirányú és szögben történő vágására alkalmas úgy, hogy az alaplemez stabilan a munkadarabon fekszik. Műanyagok vagy fémek vágása nem megengedett.

A beépített fűrészpengével ellátott elektromos szerszám kapacitása megfelelő kemény- és puhafa, valamint forgácslap és farostlemez fűrészeléséhez.

A fűrészpenge nem alkalmas tűzifa vágására. Ne használja a fűrészt az útmutatóban leírtaktól eltérő anyagok fűrészelésére.

MÜSZAKI ADATOK

Ez az útmutató különböző készletekhez / cikkszámokhoz készült. A készlet megfelelő összetételéhez és tartalmához ellenőrizze a műszaki adatokat tartalmazó lenti táblázat vonatkozó cikkszámát.

Modella-zonosító	Mellékelt akkumulátor(ok)	Mellékelt töltők
CS501DC	-	-
S_CS501DC	CD801AA CD802AA
S2_CS501DC	2 x CD801AA CD802AA
S3_CS501DC	CD803AA CD802AA

A gép adatai
Feszültség 20 V	---
Üresjárati fordulatszám 4000 /min
Fűrészlap mérete ∅150×∅16×1,6 mm
Fűrészkapacitás 0° 48 mm
Fűrészkapacitás 45° 36 mm
Súly 2,1 kg
Hangnyomásszint L_PA	75,3 dB(A) K= 3 dB(A)
Hangteljesítményszint L_WA	86,3 dB(A) K= 3 dB(A)
Rezgés	3,015 ^2 K=1,5 m/s ^2

Modellazonosító CD801AA
Akkumulátor típusa Lítium-ion
Feszültség 20 V	---
Kapacitás 2,0 Ah
Ajánlott töltő	CD802AA
Súly	0,3 kg

Modellazonosító CD802AA
A töltő bemenete	220-240V, 50 Hz 0,4 A
A töltő kimenete	21 V —— 2,5 A
2 Ah-s akkumulátor töltési ideje	60 perc
4 Ah-s akkumulátor töltési ideje	120 perc
Ajánlott akkumulátorok	CD801AA, CD803AA
Súly	0,36 kg

Modellazonosító CD803AA
Akkumulátor típusa	Lítium-ion
Feszültség 20 V	---
Kapacitás 4,0 Ah
Ajánlott töltő	CD802AA
Súly	0,65 kg

VONROC VPOWER 20 V akkumulátorplatformból csak a következő akkumulátorokat használja. Más akkumulátor használata súlyos sérüléshez és a szerszám károsodásához vezethet.

CD801AA 20 V, 2 Ah-s lítium-ion

CD803AA 20 V, 4 Ah-s lítium-ion

Ezek az akkumulátorok az alábbi töltővel tölthetők.

CD802AA Gyorstöltő

A VONROC VPOWER 20 V platform akkumulátorai csereszabatosak minden VONROC VPOWER 20V akkumulátorplatform-szerszámmal.

Rezgés értékek

A használati útmutatóban megadott rezgéskibocsátási értékek mérése az EN 62841 szabvány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen.

• Ha az elektromos kéziszerszámot más területen m/sasználják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen meg-növekedhet.
• Azok az időtartamok, amely alatt a gép üresen jár vagy áll, jelentősen csökkenthetik a tényleges terhelést.

Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.

LEÍRÁS

A szövegbeli számok a 2-4. oldal képeire utalnak.

1. Reteszgomb
2. Főkapcsoló
3. Lézerkapcsoló
4. Segédfogantyú
5. Lézer
6. Ferdeszög skála
7. Ferdeszög szárnyascsavarja
8. Vágásjelző, 45°
9. Vágásjelző, 0°

10. Párhuzamvezető szárnyascsavarja

11. Fogantyú

12A. Porszívó csatlakozás

12B. Porszívó adapter

1. Alsó védőburkolat visszahúzó karja

2. Felső védőburkolat

3. Szorítócsavar

4. Szorítóperem

5. Talplemez

6. Alsó védőburkolat

7. Akkumulátor kioldó gomb

8. Akkumulátor

9. Tengelyrögzítő

10. Mélységállító szárnyascsavar

11. Mélységállító beosztás

12. Párhuzamvezető

13. Lézerállító csavar

14. Akkumulátor LED-jelzőlámpák gomb

15. Akkumulátor LED-jelzőlámpák
16. Töltő
17. Töltésjelző LED-ek

3. ÖSSZESZERELÉS

Az elektromos szerszámon végzett bárminemű munka előtt távolítsa el az akkumulátort.

Az akkumulátort első használat előtt először fel kell tölteni.

Az akkumulátor behelyezése a gépbe (B, E ábra)

A töltőre vagy a gépre csatlakoztatás előtt ellenőrizze, hogy az akkumulátor külseje tiszta és száraz legyen.

1. Helyezze az akkumulátort (20) a gép talpába a(z) E ábrán látható módon.
2. Kattanásig nyomja az akkumulátort a helyére.

Az akkumulátor kivétele a gépből (B, E ábra)

1. Nyomja meg az akkumulátor kioldó gombját (19).
2. Vegye ki az akkumulátort a gépből az E ábrán látható módon.

Az akkumulátor töltési állapotának ellenőrzése (F ábra)

• A töltöttségi szint ellenőrzéséhez nyomja meg röviden a gombot (26).
• Az akkumulátor 3 lámpával mutatja a töltési szintet, minél több világít, annál több töltése van még az akkumulátornak.
• Ha a lámpák nem világítanak, az akkumulátor lemerült, azonnal tölteni kell.

Az akkumulátor töltése a töltővel (F ábra)

1. Vegye ki a gépböl az akkumulátort (20).
2. Fordítsa fejjel lefelé az akkumulátort (20) és csúsztassa a töltőre (28) a(z) F ábrán látható módon.
3. Nyomja be egészen az akkumulátort a nyílásba.
4. Dugja a töltő dugót villamos aljzatba és várjon. A gépen a LED jelzők (28) világítani kezdenek és jelzik a töltő állapotát.

A töltön 2 LED jelzőlámpa (29) van, amelyek mutatják a töltési folyamatot:

Piros LED állapot Zöld LED állapot Tõltés állapot
Nem világít Nem világít Nincs áram
Nem világít Világít		Készenlét mód:- Nincs behelyezve akkumulátor vagy- Akkumulátor behelyezve, de a töltés befejeződött
Világít Nem világít		Akkumulátor töltődik

• A(z) 2 Ah-s akkumulátor teljes feltöltése 60 percet vesz igénybe.
• A(z) 4 Ah-s akkumulátor teljes feltöltése 120 percet vesz igénybe.

Az akkumulátor teljes feltöltése után húzza ki a töltődugót az aljzatból és vegye ki az akkumulátort a töltőből.

Ha a gépet hosszabb ideig nem használják, jobb az akkumulátort töltött állapotban tárolni.

Külső porelszívás

A porszívó csatlakozó (12A) lehetővé teszi, hogy porszívót csatlakoztasson a géphez. Tartalmaz to-vábbá egy porszívó adaptert (12B), amely lehetővé teszi kisebb átmérőjű vákuumcsövek használatát.

Fürészlap cseréje (A, B ábra)

A fűrészlap felszereléséhez viseljen védőkesztyűt. A fűrészlap megérintése sérülést eredményezhet.

Csak olyan fűrészlapot használjon, amely megfelel a kezelési útmutatóban megadott jellemző adatoknak.

Semmilyen körülmények között ne használjon csiszolókorongot vágóeszköz-ként.

A fűrészlap cseréjéhez a legmegfelelőbb módszer, ha a vágási mélységet 0 mm-re állítja, a szögben történő vágás szögét pedig 0°-ra. Ezt követően a gépet az oldalára helyezheti, ami így a motor burkolatán és az alaplemezen fog pihenni.

A fűrészlap leszerelése

1. Nyomja be és tartsa benyomva a tengelyrögzítő (21) gombját.
2. Az óramutató járásával ellentétes irányban elforgatva lazítsa meg a szorítócsavart (15) a mellékelt imbuszkulccsal.
3. Távolítsa el a szorítócsavart (15) és a szorítókarimát (16).
4. Húzza vissza az alsó burkolatot (18) a kar (13) használatával, majd távolítsa el a fűrészlapot.

A fűrészlap felszerelése

1. Tisztítsa meg a fűrészlapot és az összes összeszerelendő rögzítő alkatrészt.
2. Húzza vissza az alsó burkolatot (18) a kar (13) használatával, majd szerelje be a fűrészlapot. Győződjön meg arról, hogy a fűrészlapon található nyíl megegyezik a felső védőburkolaton (14) található nyíllal.
3. Szerelje fel a szorítópermet (16). Győződjön meg arról, hogy a szorítóperem lapos oldalai megegyeznek a penge tengelyének lapos oldalaival. Győződjön meg arról is, hogy a szorítóperem domború oldala kívülre van szerelve.
4. Nyomja be és tartsa benyomva a tengelyrögzítő (21) gombját.
5. Az óramutató járásával megegyező irányban elforgatva szerelje vissza a szorítócsavart (15) a mellékelt imbuszkulccsal.

A párhuzamvezető csatlakoztatása (D ábra)

1. Lazítsa meg a párhuzamvezető csavarját (10).
2. Szerelje fel a párhuzamvezetőt (24) a talplemezre (17).
3. Állítsa be a kívánt vágási szélességet a párhuzamvezetőn (24) lévő skála és a talplemezen (17) lévő vágásjelző segítségével. A 45°-os vágásjelző (8) a fűrészlap helyzetét jelzi a 45°-os vágásokhoz. A 0°-os vágásjelző (9) a fűrészlap helyzetét jelzi a derékszögű vágásokhoz.
4. Húzza meg a szárnyascsavart (10).

4. HASZNÁLAT

A gép be- és kikapcsolása (A ábra)

• A gép beindításához nyomja és tartsa lenyomva a reteszgombot (1), majd nyomja le a főkapcsolót (2).
• A gép kikapcsolásához engedje fel a főkapcsolót (2).

A lézer be- és kikapcsolása (A ábra)

- A lézer kapcsolójának (3) megnyomásával kapcsolja be vagy ki a lézert. A lézerkapcsoló (3) egyúttal a LED-munkalámpát is bekapcsolja.

A lézerkészülék fi nombeállítása

Megjegyzés: A lézerfunkció teszteléséhez az akku- mulátort be kell helyezni az elektromos szerszámba.

A lézer beállítása során soha ne aktiválja a főkapcsolót. Az elektromos szerszám véletlen elindítása sérülésekhez vezethet.

Ha a lézer (5) már nem mutatja pontosan a vágási vonalat, újra be kell állítani. Ehhez állítsa be a lézerállító csavart (25) és állítsa be a lézert, amíg az a megfelelő vágási vonalat nem adja.

A ferdevágási szög beállítása (A, B ábra)

A 0°-os vágásjelző (9) a fűrészlap helyzetét jelzi az egyenes vágásokhoz. A 45°-os vágásjelző (8) a fűrészlap helyzetét jelzi a 45°-os vágásokhoz.

1. Lazítsa meg a szárnyascsavart (7)
2. Állítsa a talplemezt (17) a kívánt pozícióba (0°–45°). A vágás szöge (ferdevágás) a skáláról (6) leolvasható.
3. Húzza meg a szárnyascsavart (7).

A vágási mélység beállítása (C ábra)

1. Lazítsa meg a szárnyascsavart (22).
2. Mozgassa az alaplemezt (17) a kívánt állásba. A fűrészelési mélység a beosztásról olvasható le (23).
3. Húzza meg a szárnyascsavart (22).

Optimális használat

• Szorítóeszközzel vagy satuval rögzítse a munkadarabot, hogy mindkét kezével tudja működtetni a fűrészt.
• Kapcsolja be a fűrészt, majd helyezze az alsó lemezt a munkadarabra.
• Lassan mozgassa a fűrészt az előzetesen megrajzolt vágási vonal irányába, lassan nyomja előre a szerszámot.
• Szorosan nyomja rá az alsó lemezt a munkadarabra, ellenkező esetben a körfűrész vibrálni kezd, és így a fűrészlap könnyebben eltörhet.
• Hagyja, hogy a fűrész dolgozzon. Ne terhelje fölösleges nyomással a körfűrészt.

5. KARBANTARTÁS

Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet és vegye ki belőle az akkumulátort.

A gép burkolatát rendszeresen, lehetőleg minden használat után törölje át puha ronggyal. Ügyeljen arra, hogy a szellőzőnyílások portól és piszoktól mentesek legyenek. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Ne használjon oldószert, benzint, alkoholt, ammóniát stb. Az ilyen vegyszerek kárt tesznek a szintetikus alkatrészekben.

KÖRNYEZETVÉDELEM

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó begyűjtő helyeken kell leadni.

Csak EU országokban

Elektromos szerszámot ne dobjon a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EU európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell kiselejtezni.

JÓTÁLLÁS

A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartam-ig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a termékben ezen időszak alatt bármilyen hiba jelentkezik anyag- és/ vagy gyártási hiba miatt, kérjük, forduljon közvetlenül az Ön VONROC kapcsolattartójához.

A szavatosság nem érvényes a következő körülmények egyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
• Normál elhasználódás és kopás;
• A szerszámot erőszakosan vagy nem rendeltetésszerűen használták, vagy a karbantartása nem volt megfelelő;

- Nem eredeti pótalkatrészeket használtak.

A jelen garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem léteznek olyan egyéb garanciák (sem kifejezett, sem hallgatólagos garanciák, beleértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódik.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.

1. BEZPEČNOSTNÍ POKYNY

(HU) Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az Európai Parlamentnek és a Tanácsnak az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének (2011. június 8.), valamint a következő szabványoknak és jogszabályoknak:
