NÁVOD K OBSLUZE S_CS501DC Vonroc

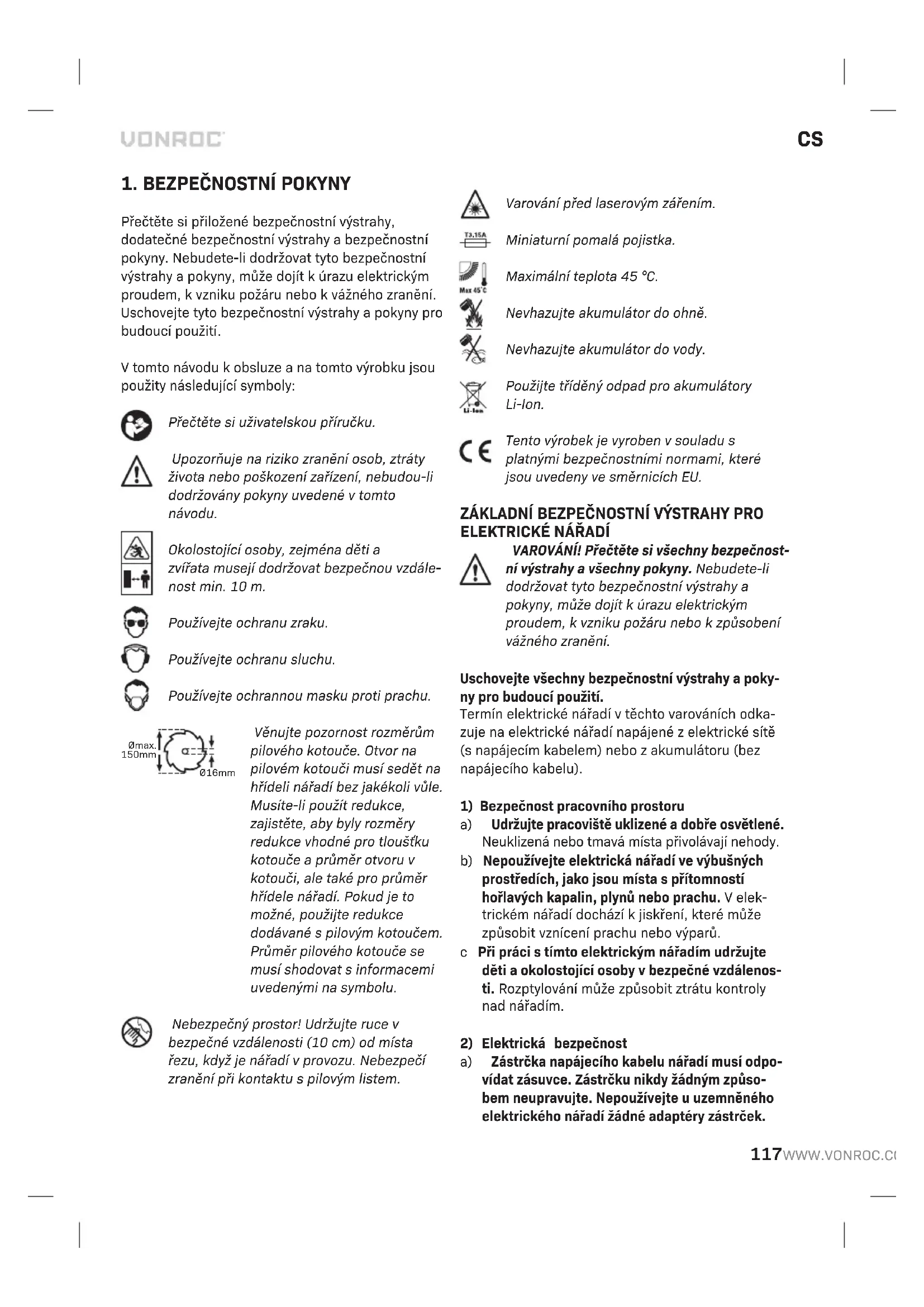

CS Překlad původního návodu 117

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly:

Přečtěte si uživatelskou příručku.

Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Okolostojící osoby, zejména děti a zvířata musejí dodržovat bezpečnou vzdálenost min. 10 m.

Používejte ochranu zraku.

Používejte ochranu sluchu.

Používejte ochrannou masku proti prachu.

Věnujte pozornost rozměrům pilového kotouče. Otvor na pilovém kotouči musí sedět na hřídeli nářadí bez jakékoli vůle. Musíte-li použít redukce, zajistěte, aby byly rozměry redukce vhodné pro tloušťku kotouče a průměr otvoru v kotouči, ale také pro průměr hřídele nářadí. Pokud je to možné, použijte redukce dodávané s pilovým kotoučem. Průměr pilového kotouče se musí shodovat s informacemi uvedenými na symbolu.

Nebezpečný prostor! Udržujte ruce v bezpečné vzdálenosti (10 cm) od místa řezu, když je nářadí v provozu. Nebezpečí zranění při kontaktu s pilovým listem.

Varování před laserovým zářením.

Miniaturní pomalá pojistka.

Maximální teplota 45 °C.

Nevhazujte akumulátor do ohně.

Nevhazujte akumulátor do vody.

Použijte tříděný odpad pro akumulátory Li-Ion.

Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

ZÁKLADNÍ BEZPEČNOSTNÍ VÝSTRAHY PRO ELEKTRICKÉ NÁŘADÍ

VAROVÁNÍ! Přečtěte si všechny bezpečnostní výstrahy a všechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění.

Uschovejte všechny bezpečnostní výstrahy a pokyny pro budoucí použití.

Termín elektrické nářadí v těchto varováních odkazuje na elektrické nářadí napájené z elektrické sítě (s napájecím kabelem) nebo z akumulátoru (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru

a) Udržujte pracoviště uklizené a dobře osvětlené. Neuklizená nebo tmavá místa přivolávají nehody.

b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa s přítomností hořlavých kapalin, plynů nebo prachu. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení prachu nebo výparů.

c Při práci s tímto elektrickým nářadím udržujte děti a okolostojící osoby v bezpečné vzdálenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2) Elektrická bezpečnost

a) Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné adapté zástrček.

Neupravené zástrčky a odpovídající zásuvky budou snižovat riziko úrazu elektrickým proudem.

b) Vyvarujte se kontaktu s uzemněnými povrchy, jako jsou potrubí, radiátory, trouby a ledničky. Dojde-i k uzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem.
c) Nevystavujte elektrické nářadí dešti ani vlhkému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem.
d) Nezacházejte špatně s napájecím kabelem. Nikdy nepoužívejte napájecí kabel pro prénášení nebo tahání elektrického nářadí a netahejte za tento kabel při odpojování zástrčky od zásuvky. Dbejte na to, aby tento kabel nepřecházel přes horké a mastné povrchy nebo přes ostré hrany, a aby se nedostal do kontaktu s pohybujícími se díly. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
e) Používáte-li elektrické nářadí venku, použí-vejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.
f) Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.
3) Bezpečnost osob
a) Při práci s tímto elektrickým nářadím bud'te stále pozorní, sledujte, co provádíte, a použí-vejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Nepozornost při práci s elektrickým nářadím může vést k velmi nebezpečným zraněním.
b) Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou maska proti prachu, neklouzavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány v příslušných podmínkách, zmenšují riziko způsobení zranění osob.
c) Zabraňte náhodnému spuštění nářadí. Před připojením elektrického nářadí k napájecímu zdroji nebo před vložením akumulátoru do nářadí, před zvednutím nářadí nebo před jeho prénášením se ujistěte, zda je spínač nářadí v poloze vypnuto. Přenášení elektrického nářadí

s prstem na spouštěcím spínači nebo připojení elektrického nářadí ke zdroji elektrické energie, je-li spouštěcí spínač v poloze zapnuto, zvyšuje pravděpodobnost vzniku nehod.

d) Před zapnutím elektrického nářadí vždy odstraňte všechny klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způsobit zranění osob.
e) Nepřeceňujte své síly. Vždy udržujte správný postoj a rovnováhu. Tak si zachováte lepší kontrolu nad nářadím v neočekávaných situacích.
f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení a rukavice v bezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
g) Jsou-li zařízení vybavena adaptérem pro připojení odsávacího systému, ujistěte se, zda je odsávací zařízení správně připojeno a zda správně plní svoji funkci. Použití odsávání prachu může snížit rizika spojená prací v prašném prostředí.
h) Nedovolte, aby jistota získaná častým používáním nářadí vedla ke snížení vaší pozornosti a ignorování zásad bezpečné práce s nářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.
4) Použití elektrického nářadí a jeho údržba
a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe a bezpečněji, je-li použito pro práce, pro které je určeno.
b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Nemůžete-li elektrické nářadí ovládat pomocí spouštěcího spínače, takové nářadí je velmi nebezpečné a musí být opraveno.
c) Pred prováděním jakéhokoliv seřízení, pred výměnou příslušenství nebo pred uložením odpojte napájecí kabel nářadí od napájecího zdroje nebo z nářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.
d) Uložte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny s tímto nářadím nebo s těmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je v rukách neproškolených osob nebezpečné.

e) Provádějte údržbu elektrického nářadí. Zkontrolujte vychýlení nebo zablokování pohyblivých částí, poškození dílů a stavy nářadí, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, před použitím zajistěte jeho opravu. Mnoho nehod bývá způsobeno nedostatečnou údržbou elektrického nářadí.
f) Udržujte řezné nástroje ostré a čisté U správně udržovaných řezných nástrojů s ostrými řeznými břity je menší pravděpodobnost jejich zablokování a lépe se s nimi pracuje.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. v souladu s těmito pokyny a berte v úvahu pracovní podmínky a práci, která má být provedena. Použití elektrického nářadí pro operace, pro které není určeno, může vést k nebezpečným situacím.
h) Dbejte na to, aby byly rukojeti a úchopné povrchy suché, čisté a zbavené olejů a maziv. Kluzké rukojeti a plochy pro úchop neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
5) Použití a údržba akumulátorového nářadí
a) K nabíjení používejte výhradně nabíječku předepsanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu.
b) Používejte elektrické nářadí pouze s předepsanými akumulátory. Použití jiných typů akumulátoru může způsobit požár nebo zranění.
c) Když akumulátor nepoužíváte, uložte ho mimo dosah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které by mohly zkratovat jeho kontakty. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.
d) Za nevhodných podmínek může z akumulátoru unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
e) Nepoužívejte poškozený nebo upravený akumulátor či nářadí. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění.

f) Nevystavujte akumulátor a nářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA: Teplota „130 °C“ odpovídá teplotě „265 °F“.
g) Dodržujte všechny pokyny pro nabíjení a ne-nabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný v těchto pokynech. Ne-správné nabíjení nebo nabíjení při teplotě mimo předepsaný rozsah může poškodit akumulátor a zvýšit nebezpečí vzniku požáru.
6) Servis
a) Svěřte opravu svého elektrického nářadí pouze osobě s příslušnou kvalifi kací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.
b) Nikdy neopravujte poškozené akumulátorové moduly. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu.

BEZPEČNOSTNÍ VÝSTRAHY PRO KOTOUČOVÉ PILY

Metody řezání

• Varování: Udržujte ruce v bezpečné vzdálenosti od prostoru řezání a kotouče. Druhou ruku mějte na přídavné rukojeti nebo na skříni motoru. Když obě ruce drží pilu, nemohou být uříznuty kotoučem.
• Nesahejte pod obrobek. Kryt vás nemůže chránit před kotoučem pod obrobkem.
• Hloubku řezání přizpůsobte tlouštce obrobku. Pod obrobkem by měla být vidět méně než polovina zubu kotouče.
• Při rezání obrobek nikdy nedržte rukama nebo na nohou. Obrobek zajistěte na stabilní plat-formě. Pro minimalizaci ohrožení těla, ohýbání kotouče nebo ztráty kontroly je důležité správné podepření obrobku.
• Při provádění prací, během kterých se může řezný nástroj dostat do kontaktu se skrytou elektroinstalací, držte toto elektrické nářadí za izolované plochy určené pro úchop. Kontakt s „živým“ vodičem způsobí, že nechráněné kovo-vé části elektrického nářadí budou také „živé“, což může způsobit úraz obsluhy elektrickým proudem.

• Při podélných řezech vždy používejte doraz pro podélné řezy nebo vodítko. To zlepšuje přesnost řezání a omezuje riziko ohnutí kotouče.

• Vždy používejte kotouče se správnou velikostí a tvarem upínacího otvoru (hranatý a kulatý). Kotouče s upínacími otvory, které neodpovídají montážním prvkům pily, nebudou při otáčení vystředěné, což způsobí ztrátu kontroly nad pilou.

• Nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šroub kotouče. Podložky a šroub kotouče jsou speciálně konstruované pro vaši pilu pro optimální výkon a bezpečný provoz.

Příčiny zpětného rázu a příslušná varování

• Zpětný ráz je náhlá reakce na sevřený, uvízlý nebo nevyrovnaný pilový kotouč, která způsobuje nekontrolované zvednutí pily nahoru z obrobku směrem k obsluze;
• Když je kotouč silně sevřený nebo uvízlý ve štěrbině řezu, kotouč se zastaví a reakce motoru jednotku prudce odhodí dozadu směrem k obsluze;
• Pokud se kotouč zkroutí nebo nastaví nakřivo v řezu, zuby na zadním okraji se mohou zaseknout do horního povrchu dřeva a způsobit tak zvednutí kotouče ze štěrbiny řezu a odhození dozadu směrem k obsluze.
• Zpětný ráz vzniká v důsledku nesprávného použití pily nebo v důsledku nesprávných provozních postupů či provozních podmínek a může mu být zabráněno, budou-li dodržovány níže uvedené pokyny.
• Držte pilu neustále oběma rukama a paže mějte v poloze vhodné k čelení silám zpětného rázu. Tělo mějte v poloze na jedné straně kotouče, ne v rovině kotouče. Zpětný ráz může způsobit odmrštění pily dozadu, ale síly zpětného rázu může obsluha kontrolovat přijetím správných opatření.
• Když kotouč uvízne nebo se z jakéhokoliv důvodu přeruší řezání, uvolněte spouštěcí spínač a nechte pilu bez pohybu v materiálu, dokud se kotouč úplně nezastaví. Nikdy se nepokoušejte odebrat pilu z obrobku nebo ji táhnout zpět, když je kotouč v pohybu, protože by mohlo dojít ke zpětnému rázu. Přezkoumejte situaci a provedte nápravné akce, abyste eliminovali příčinu zablokování kotouče.
• Při opětovném zapnutí pily vystřed'te kotouč ve štěrbině řezu a zkontrolujte, zda zuby kotouče nejsou v záběru v materiálu. Pokud kotouč vázne, může při opětovném zapnutí vyšplhat nahoru nebo způsobit zpětný ráz.
• Velké desky podepřete, aby se minimalizovalo riziko sevření kotouče a zpětného rázu. Velké des-

ky mají tendenci se působením vlastní hmotnosti prohýbat. Podpěry je nutné umístit na obě strany desky, v blízkosti linie řezu a k okraji desky.

• Nepoužívejte tupé nebo poškozené pilové kotouče. Tupé nebo nesprávně nastavené kotouče vytvářejí úzký řez způsobující nadměrné tření, ohýbání pilového kotouče a zpětné rázy.
• Zajišťovací páčky hloubky řezu a šikmého řezu musejí být před řezáním utažené. Pokud se během řezání změní nastavení kotouče, může dojít k sevření a zpětnému rázu.
• Budte velmi opatrní při rezání do stávajících stěn nebo do jiných ploch, za které nevidíte. Vyčnívající kotouč může přeřiznout objekty, které mohou způsobit zpětný ráz.

Funkce spodního ochranného krytu

• Před každým řezáním zkontrolujte správné zavírání spodního ochranného krytu. Pilu neprovozujte, pokud se spodní ochranný kryt nepohybuje volně a ihned se nezavírá. Spodní ochranný kryt nikdy nezajišťujte nebo neuvazujte v otevřené poloze. Pokud pila náhodně spadne, může dojít k ohnutí spodního krytu. Zvedněte spodní kryt zasouvací rukojetí a zkontrolujte, zda se volně pohybuje a nikde se nedotýká jiných dílů ve všech úhlech a hloubkách řezu.
• Zkontrolujte funkci pružiny spodního ochranného krytu. Pokud spodní ochranný kryt a pružina nefungují správně, před použitím je nutné provést opravu. Spodní ochranný kryt může fungovat pomalu kvůli poškozeným dílům, lepivým usazenínám nebo kvůli nečistotám.
• Spodní ochranný může být zasunut ručně pouze u speciálních řezů, jako jsou „ponorné řezy a šikmé řezy“. Zvedněte spodní ochranný kryt zatažením za rukojeť a jakmile kotouč vnikne do materiálu, dolní ochranný kryt uvolněte. U všech ostatních řezů musí spodní ochranný kryt fungovat automaticky.
• Před položením pily na stůl nebo podlahu vždy zkontrolujte zavření spodního ochranného krytu. Nechráněný dobíhající kotouč způsobí pohyb pily dozadu a rozřezání všeho, co mu stojí v cestě. Věnujte pozornost době doběhu kotouče do zastavení po uvolnění spínače.

DALŠÍ BEZPEČNOSTNÍ VÝSTRAHY

- Varování před laserovým zářením. Laser třídy 2, Pmax: <1 mW, λ: 650 nm, EN 60825-1:2014. Nedívejte se přímo do laserového paprsku nebo do otvoru, z jakého tento laserový paprsek vychá-

zí. Nikdy nemiřte laserovým paprskem na osoby, zvířata nebo na odrazové plochy. Dokonce i krátký kontakt oka s laserem může vést k poškození zraku. Zkoumání výstupního otvoru laserového paprsku pomocí optických nástrojů (například lupy, zvětšovacího skla atd.) představuje riziko poškození zraku. Při práci s laserem třídy 2 dodržujte platné národní předpisy týkající se ochrany zraku.

• Nesahejte rukama do otvoru pro odvod pilin. Mohlo by dojít k poranění rukou rotujícími díly.
• Nepracujte s pilou nad hlavou. V takové situaci nemáte dostatečnou kontrolu nad elektrickým nářadím.
• Použijte vhodné detektory pro detekci skrytých inženýrských sítí v pracovním prostoru nebo požádejte o pomoc rozvodnou společnost. Kontakt s elektrickým vedením může způsobit požár a úraz elektrickým proudem. Poškození plynového potrubí může způsobit výbuch. Narušení vodovodního potrubí může mít za následek poškození majetku.

- Elektrické nářadí nepoužívejte stacionárně. Toto nářadí není určeno pro použití se stolovou pilou.

- Nepoužívejte pilové kotouče z rychlořezné oceli (HSS). Tyto pilové kotouče mohou snadno prasknout.

- Neřežte železné kovy. Žhavé piliny mohou zapálit odsávání prachu.

- Při práci držte toto nářadí vždy pevně oběma rukama a udržujte bezpečný pracovní postoj. Toto nářadí je vedeno bezpečněji, je-li drženo oběma rukama.

- Zajistěte obrobek. Obrobek upevněný v upínacím zařízení nebo ve svěráku je zajištěn lépe než při držení rukou.

- Pred odložením nářadí vždy počkejte, dokud nedojde k jeho úplnému zastavení. Pilový list se může zablokovat, což může vést k ztrátě kontroly nad tímto elektrickým nářadím.

Kotoučové pily jsou určeny pro řezání dřeva nebo výrobků na bázi dřeva, nemohou být používány s rozbrušovacími kotouči na řezání železných materiálů, jako jsou kulatiny, tyče, svorníky atd. Prach z takových materiálů způsobuje zablokování pohyblivých dílů, jako je spodní kryt. Jiskry vznikající při řezání kovů způsobí vznícení spodního krytu, vložky stolu a dalších plastových dílů.

- Používejte pouze pilové kotouče, které jsou označeny otáčkami, které jsou stejné nebo vyšší, než jsou otáčky uvedené na nářadí.

- Používejte pouze pilové kotouče, které se sho- dují se specifi kací uvedenou v tomto návodu a které byly testovány a označeny podle požadav- ků normy EN 847-1.

BEZPEČNOSTNÍ VAROVÁNÍ PRO AKUMULÁTORY

a) Akumulátor nerozebírejte. Nebezpečí zkratu.
b) Chraňte akumulátor před teplem, např. před nepřetržitým intenzivním slunečním světlem, ohněm, vodou a vlhkostí. Nebezpečí výbuchu.
c) V případě poškození a nesprávného použití akumulátoru se mohou uvolňovat výpary. V případě potíží vyvětrejte místnost a vyhledejte lékařskou pomoc. Výpary mohou dráždit dýchací ústrojí.
d) Používejte tento akumulátor výhradně s vaším výrobkem značky Vonroc. Toto opatření samo o sobě chrání akumulátor před nebezpečným přetížením.
e) Akumulátor může být poškozen ostrými předměty, jako například hřebíky nebo šroubováky, nebo vnější silou. Může dojít k vnitřnímu zkratu a vznícení, vzniku kouře, výbuchu nebo přehřátí akumulátoru.

BEZPEČNOSTNÍ VAROVÁNÍ PRO NABÍJEČKU Použití v souladu s určením

Touto nabíječkou nabíjejte výhradně akumulátorové moduly typu CD801AA a CD803AA. Ostatní typy akumulátorů mohou prasknout a způsobit zranění a poškození.

a) Tento výrobek není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud jim nebyl stanoven dohled nebo pokud jim nebyly poskytnuty potřebné instrukce.

b) Děti musí být pod dozorem, aby si s tímto zařízením nehrály.

c) Nenabíjejte baterie, které nejsou k nabíjení určeny!

d) Během nabíjení musí být akumulátory umístěny na dobře větraném místě!

2. INFORMACE O ZAŘÍZENÍ

Použití v souladu s určením

Tato akumulátorová kotoučová pila je určena k podélným, příčným a šikmým řezům dřeva, kdy je základna pily pevně opřena o obrobek. Řezání plastů nebo kovů není povoleno.

Toto elektrické nářadí s namontovaným pilovým kotoučem je navrženo s dostatečnou kapacitou pro řezání tvrdého a měkkého dřeva, a také dřevotřískových a dřevovláknitých desek. Tento pilový kotouč není určen pro řezání palivového dřeva. Nepoužívejte tuto pilu pro řezání jiných materiálů, než jsou materiály specifi kované v tomto návodu.

TECHNICKÉ ÚDAJE

Tato uživatelská příručka platí pro různá čísla zboží / různé sady. V níže uvedené tabulce specifi kací si můžete ověřit správný obsah vaší sady podle odpovídajícího čísla.

Model č.	Akumulátory v dodávce	Nabíj ečky v dodávce
CS501DC	-	-
S_CS501DC	CD801AA CD802AA
S2_CS501DC	2 x CD801AA CD802AA
S3_CS501DC	CD803AA CD802AA

Informace o nářadí
Napětí 20 V	---
Otáčky naprázdno 4000/min
Rozměry pilového kotouče ∅150 × ∅16 × 1,6mm
Kapacita řezání 0° 48 mm
Kapacita řezání 45° 36 mm
Hmotnost 2,1 kg
Úroveň akustického tlaku L_FA	75,3 dB(A), K = 3 dB(A)
Úroveň akustického výkonu L_WA	86,3 dB(A), K = 3 dB(A)
Vibrace	3,015 ^2 K = 1,5 m/s ^2

Model č. CD801AA
Typ akumulátoru	Lithium-Ion
Napětí	20 V ——
Kapacita	2,0 Ah
Doporučená nabíječka	CD802AA
Hmotnost	0,3 kg

Model č. CD802AA
Vstup nabíječky	220-240 V, 50 Hz 0,4 A
Výstup nabíječky	21V --- 2,5 A
Doba nabíjení 2Ah akumulátoru	60 minut
Doba nabíjení 4Ah akumulátoru	120 minut

Doporučené akumulátory	CD801AA, CD803AA
Hmotnost	0,36 kg

Model č. CD803AA
Typ akumulátoru	Lithium-Ion
Napětí	20 V
Kapacita	4,0 Ah
Doporučená nabíječka	CD802AA
Hmotnost	0,65 kg

Používejte pouze následující akumulátory z platformy VONROC VPOWER 20 V. Použití jakýchkoliv jiných akumulátorů může způsobit vážné zranění nebo poškození nářadí.

CD801AA 20 V, 2Ah lithium-ionotový

CD803AA 20 V, 4Ah lithium-ionotový

Pro nabíjení těchto akumulátorů se může používat následující nabíječka.

CD802AA Rychlonabíječka

Akumulátory platformy VONROC VPOWER 20V se mohou používat ve všech akumulátorových nářadích platformy VONROC VPOWER 20V.

Vibrace

Deklarovaná úroveň vibrací uvedená v tomto návo- du byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 62841. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích.

• m/Použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.
• Doba, kdy je nářadí vypnuto nebo kdy je v chodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit.

Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.

POPIS

Čísla v následujícím textu odkazují na obrázky na stranách 2-4.

1. Odjišťovací tlačítko

2. Vypínač

3. Spínač laseru

4. Přídavná rukojeť

5. Laser

6. Měřítko úhlů šikmého řezu

7. Křídlový šroub pro úhel šikmého řezu

8. Značka řezu, 45°

9. Značka řezu, 0°

10. Křídlový šroub paralelního vodítka

11. Rukojeť

12A. Přípojka pro odsávání

12B. Adaptér pro odsávání

1. Páčka pro zasunutí spodního ochranného krytu

2. Horní kryt

3. Upínací šroub

4. Upínací příruba

5. Základna

6. Spodní kryt

7. Tlačítko pro uvolnění akumulátoru

8. Akumulátor

9. Zajištění hřídele

10. Křídlový šroub pro nastavení hloubky řezu

11. Měřítko pro nastavení hloubky

12. Paralelní vodítko

13. Seřizovací šroub laseru

14. Tlačítko LED indikátorů akumulátoru

15. LED indikátory akumulátoru

16. Nabíječka

17. LED indikátory nabíječky

3. SESTAVENÍ

Před zahájením jakékoliv práce na elektrickém nářadí vyjměte z tohoto nářadí akumulátor.

Před prvním použitím musí být akumulátor nabit.

Vložení akumulátoru do nářadí (obr. B, E)

Před vložením do nabíječky nebo do nářadí zkontrolujte, že je povrch akumulátoru čistý a suchý.

1. Zasuňte akumulátor (20) do základny nářadí, jak je ukázáno obr. E.

2. Zatlačte akumulátor úplně dopředu, dokud nezaklapne na své místo.

Vyjmutí akumulátoru z nářadí (obr. B, E)

1. Stiskněte tlačítko pro uvolnění akumulátoru (19).

2. Vytáhněte akumulátoru z nářadí, jak je zobrazeno na obr. E.

Kontrola stavu nabití akumulátoru (obr. F)

- Chcete-li zkontrolovat stav nabití akumulátoru, krátce stiskněte tlačítko (26) na akumulátoru.

- Akumulátor je vybaven 3 kontrolkami, které indikují stav jeho nabití: čím více kontrolek svítí, tím více je akumulátor nabit.

- Pokud tyto kontrolky nesvítí, znamená to, že je akumulátor vybitý a musíte ho okamžitě nabít.

Nabíjení akumulátoru pomocí nabíječky (obr. F)

1. Vyjměte akumulátor (20) ze stroje.

2. Obratte akumulátor (20) spodní stranou nahoru a zasuňte ho do nabíječky (28), jak je zobrazeno na obr. F.

3. Zatlačte na akumulátor, dokud nebude zcela zasunut do slotu.

4. Připojte zástrčku kabelu nabíječky k síťové zásuvce a chvíli počkejte. LED indikátory na nabíječce (28) se rozsvítí a zobrazí aktuální stav nabití akumulátoru.

Tato nabíječka je vybavena 2 LED indikátory (29), které indikují stav procesu nabíjení:

Stav červené LED	Stav zelené LED	Stav nabíječky
Nesvítí	Nesvítí	Žádné napájení
Nesvítí	Svítí	Pohotovostní režim:- Není vložen žádný akumulátor nebo- Akumulátor je vložen, ale nabíjení skončilo
Svítí	Nesvítí	Probíhá nabíjení akumulátoru

- Úplné nabití akumulátoru s kapacitou 2 Ah může trvat až 60 minut.

- Úplné nabití akumulátoru s kapacitou 4 Ah může trvat až 120 minut.

Jakmile bude akumulátor zcela nabit, odpojte zástrčku kabelu nabíječky ze zásuvky a vyjměte akumulátor z nabíječky.

Nebude-li toto nářadí používáno delší dobu, dohlédněte na to, aby akumulátor byl před uložením nabit.

Externí odsávání prachu

Přípojka pro odsávání (12A) umožňuje připojit k to- muto nářadí odsávač. Je dodáván také adaptér pro odsávání (12B), který umožňuje použití odsávacího potrubí s menším průměrem.

Výměna pilového listu (Obr. A, B)

Při manipulaci s pilovým listem používejte rukavice. Nebezpečí zranění při kontaktu s pilovým listem.

Používejte pouze pilové listy, které splňují požadavky technických údajů uvedených v tomto návodu.

Za žádných okolností nepoužívejte brusné kotouče jako řezný nástroj.

Při výměně pilového kotouče je nejlepším řešením nastavení hloubky řezu na hodnotu 0 mm a úhlu šikmého řezu na hodnotu 0°. Potom můžete nářadí položit na bok tak, aby spočívalo na krytu motoru a základně.

Vyjmutí pilového listu

1. Stiskněte a držte tlačítko zajištění hřídele (21).
2. Pomocí dodaného šestihranného klíče povolte upínací šroub (15) proti směru pohybu hodinových ručiček.
3. Sejměte upínací šroub (15) a upínací přírubu (16).
4. Zasuňte spodní kryt (18) pomocí páčky (13) a vyjměte pilový kotouč.

Nasazení pilového listu

1. Očistěte pilový kotouč a všechny upínací části, které budete potřebovat.
2. Zasuňte spodní kryt (18) pomocí páčky (13) a nasadťe pilový kotouč. Ujistěte se, zda se směr šipky na pilovém kotouči shoduje se směrem šipky na horním krytu (14).
3. Namontujte upínací přírubu (16). Zajistěte, aby boční plošky upínací příruby odpovídaly bočním ploškám na hřídeli nářadí. Zkontrolujte také, zda je vypouklá strana upínací příruby po namontování otočena směrem ven.
4. Stiskněte a držte tlačítko zajištění hřídele (21).
5. Pomocí dodaného šestihranného klíče utáhněte upínací šroub (15) ve směru pohybu hodinových ručiček.

Upevnění paralelního vodítka (obr. D)

1. Povolte křídlový šroub pro paralelní vodítko (10).
2. Namontujte paralelní vodítko (24) na základnu (17).
3. Pomocí měřítka na paralelním vodítku (24) a značky řezu na základně (17) nastavte požadovanou šířku řezu. Značka řezu pro 45° (8) indikuje polohu pilového kotouče pro šikmé řezy v úhlu 45°. Značka řezu 0° (9) indikuje polohu pilového kotouče pro provádění pravoúhlých řezů.
4. Utáhněte křídlový šroub (10).

4. OVLÁDÁNÍ

Zapnutí a vypnutí nářadí (obr. A)

• Chcete-li spustit toto nářadí, podržte stisknuté zajišťovací tlačítko (1) a stiskněte vypínač (2).
• Chcete-li nářadí vypnout, uvolněte vypínač (2).

Zapnutí a vypnutí laseru (obr. A)

- Stiskněte spínač laseru (3), aby došlo k jeho zapnutí nebo vypnutí. Spínač laseru (3) zapíná také pracovní LED svítilnu.

Jemné nastavení laseru

Poznámka: Chcete-li vyzkoušet funkci laseru, do nářadí musí být vložena baterie.

Při seřizování laseru nikdy nezapínejte spínač zapnuto/vypnuto. Náhodné spuštění elektrického nářadí může vést k způsobení zranění.

Přestane-li laser (5) správně ukazovat čáru řezu, můžete laser znovu nastavit. Při tomto úkonu otáčejte seřizovacím šroubem laseru (25) a seřidte laser tak, aby správně indikoval čáru řezu.

Nastavení úhlu šikmého řezu (obr. A, B)

Značka řezu 0° (9) indikuje polohu pilového kotouče pro prímé řezy. Značka řezu 45° (8) indikuje polohu pilového kotouče pro řezy v úhlu 45°.

1. Povolte křídlový šroub (7)
2. Nastavte základnu (17) do požadované polohy (0° až 45°). Úhel řezu (šikmého) může být odečitán na měřítku (6).
3. Utáhněte křídlový šroub (7).

Nastavení hloubky řezu (obr. C)

1. Povolte křídlový šroub (22).

2. Přestavte základnu (17) do požadované polohy. Hloubku řezu lze odečítat na stupnici (23).

3. Utáhněte křídlový šroub (22).

Optimální použití

• Upněte obrobek pomocí svorek nebo svěráku, abyste měli obě ruce volné pro obsluhu této pily.
• Zapněte pilu a umístěte spodní část základny na obrobek.
• Pomalu přesuňte pilu směrem k nakreslené čáře řezu a pomalu tlačte toto nářadí směrem dopředu.
• Přitlačte základnu řádně na obrobek, aby nemohla tato kotoučová pila začít vibrovat, což by způsobilo snazší prasknutí kotouče.
• Nechejte pilu pracovat vlastním tempem. Nevy-víjejte na tuto kotoučovou pilu žádný tlak.

5. ÚDRŽBA

Nářadí před čištěním a prováděním údržby vždy vypněte a vyjměte z něj akumulátor.

Pravidelně čistěte kryt zařízení jemným hadříkem, ideálně po každém použití. Ujistěte se, zda nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí jemného hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EC týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s poža- davky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo fi rmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
• Běžné opotřebování.
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
• Byly použity neoriginální náhradní díly.

Výše uvedené představuje jedinou záruku poskytovanou společností, at už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné nebo následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.

(CS) Prohlašujeme na svou výhradní odpovědnost, že tento výrobek splňuje požadavky směrnice 2011/65/EU Evropské rady a parlamentu ze dne 8. června, která se týká omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních, a splňuje také všechny požadavky následujících norem a předpisů:
