BRUGSANVISNING S_CS501DC Vonroc

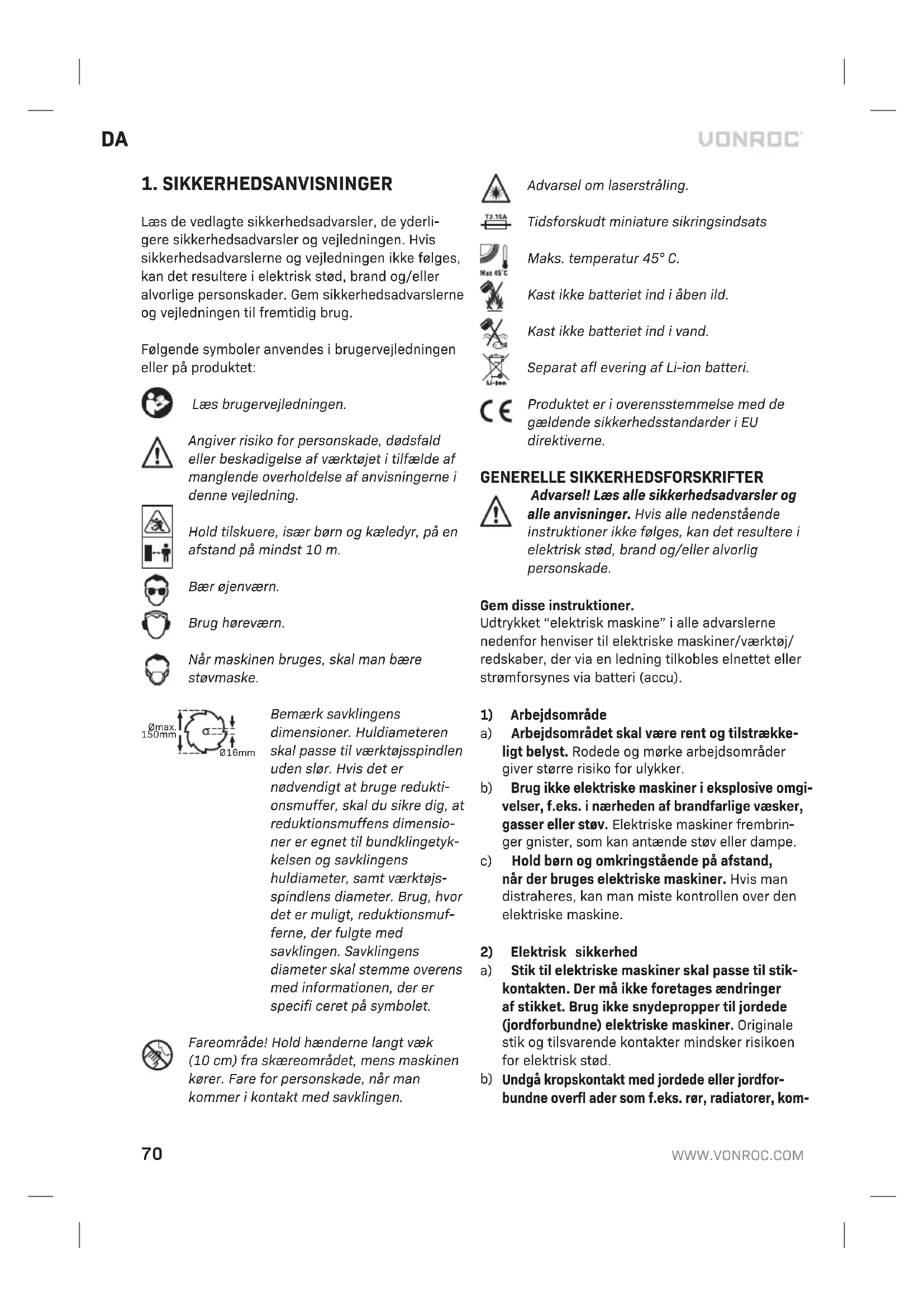

Oversættelse af den originale brugsanvisning 70

Læs de vedlagte sikkerhedsadvarsler, de yderli- gere sikkerhedsadvarsler og vejledningen. Hvis sikkerhedsadvarslerne og vejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadvarslerne og vejledningen til fremtidig brug. Følgende symboler anvendes i brugervejledningen eller på produktet: Læs brugervejledningen. Angiver risiko for personskade, dødsfald eller beskadigelse af værktøjet i tilfælde af manglende overholdelse af anvisningerne i denne vejledning. Hold tilskuere, især børn og kæledyr, på en afstand på mindst 10 m. Bær øjenværn. Brug høreværn. Når maskinen bruges, skal man bære støvmaske. Ø16mmØmax.150mm Bemærk savklingens dimensioner. Huldiameteren skal passe til værktøjsspindlen uden slør. Hvis det er nødvendigt at bruge redukti- onsmuffer, skal du sikre dig, at reduktionsmuffens dimensio- ner er egnet til bundklingetyk- kelsen og savklingens huldiameter, samt værktøjs- spindlens diameter. Brug, hvor det er muligt, reduktionsmuf- ferne, der fulgte med savklingen. Savklingens diameter skal stemme overens med informationen, der er specifi ceret på symbolet. Fareområde! Hold hænderne langt væk (10cm) fra skæreområdet, mens maskinen kører. Fare for personskade, når man kommer i kontakt med savklingen. Advarsel om laserstråling. Tidsforskudt miniature sikringsindsats Maks. temperatur 45° C. Kast ikke batteriet ind i åben ild. Kast ikke batteriet ind i vand. Separat afl evering af Li-ion batteri. Produktet er i overensstemmelse med de gældende sikkerhedsstandarder i EU direktiverne. GENERELLE SIKKERHEDSFORSKRIFTER Advarsel! Læs alle sikkerhedsadvarsler og alle anvisninger. Hvis alle nedenstående instruktioner ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlig personskade. Gem disse instruktioner. Udtrykket “elektrisk maskine” i alle advarslerne nedenfor henviser til elektriske maskiner/værktøj/ redskaber, der via en ledning tilkobles elnettet eller strømforsynes via batteri (accu).

a) Arbejdsområdet skal være rent og tilstrække- ligt belyst. Rodede og mørke arbejdsområder giver større risiko for ulykker. b) Brug ikke elektriske maskiner i eksplosive omgi- velser, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Elektriske maskiner frembrin- ger gnister, som kan antænde støv eller dampe. c) Hold børn og omkringstående på afstand, når der bruges elektriske maskiner. Hvis man distraheres, kan man miste kontrollen over den elektriske maskine.

2) Elektrisk sikkerhed

a) Stik til elektriske maskiner skal passe til stik- kontakten. Der må ikke foretages ændringer af stikket. Brug ikke snydepropper til jordede (jordforbundne) elektriske maskiner. Originale stik og tilsvarende kontakter mindsker risikoen for elektrisk stød.

furer og køleskabe. Der er øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Elektriske maskiner må ikke udsættes for regn eller våde omgivelser. Hvis der kommer vand i den elektriske maskine, øges risikoen for elek- trisk stød. d) Brug ikke ledningen forkert. Brug ikke ledningen til at bære eller trække maskinen og heller ikke for at tage ledningen ud af stikkontakten. Hold ledningen væk fra stærk varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller fi ltrede ledninger øger risikoen for elektrisk stød. e) Når en elektrisk maskine bruges udendørs, skal man bruge en forlængerledning, der er beregnet til udendørs brug. Hvis der bruges en forlængerledning, der er beregnet til udendørs brug, mindskes risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge et maskin- værktøj i et fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrøms- afbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

Vær agtpågivende, hold øjnene rette mod det, du laver, og brug almindelig sund fornuft, når du bru- ger en elektrisk maskine. Brug ikke en elektrisk maskine, hvis du er træt eller er under påvirkning af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under arbejdet med en elektrisk maskine kan resultere i alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Sikkerhedsudstyr som støvmaske, skridsikre sko, hjelm eller høreværn, brugt når det er nødvendigt, mindsker risikoen for personskade. c) Undgå utilsigtet start. Sørg for, at der er slukket på afbryderen, før stikket sættes i stikkontak- ten. Hvis maskinværktøj bæres med fi ngeren på kontakten, eller når maskinværktøj strømføres med tændt kontakt, kan der nemt ske ulykker. d) Fjern justeringsnøgler og tænger, før der tæn- des for den elektriske maskine. En tang eller nøgle, der sidder på en roterende del af den elektriske maskine, kan resultere i personskade. e) Ræk ikke for langt ud. Stå sikkert på fødderne og vær altid i god balance. Det giver bedre kontrol over maskinen i uventede situationer. f) Tag passende tøj på. Bær ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive grebet af bevægelige dele. g) Hvis der forefindes tilslutning til støvud sugning og –opsamling, skal man sørge for, at udstyret er tilsluttet og bruges. Brug disse muligheder for at mindske risikoen for støvrelaterede risici. h) Lad ikke kendskab opnået gennem hyppig brug af værktøj lade dig blive tilbagelænet og igno- rere værktøjssikkerhedsprincipper. En skødes- løs handling kan forårsage alvorlig personskade inden for en brøkdel af et sekund.

4) Brug og behandling af elektriske maskiner

a) Brug ikke magt på den elektriske maskine. Brug kun den elektriske maskine til det, den er beregnet til. Den rette elektriske maskine gør arbejdet bedre og mere sikkert ved den effekt, der er foreskrevet. b) Brug ikke den elektriske maskine, hvis afbry- deren ikke kan tænde og slukke. En elektrisk maskine, der ikke kan tændes og slukkes på afbryderen, er farlig og skal repareres. c) Tag stikket ud af stikkontakten før justering, udskiftning af tilbehør, og før den elektriske maskine gemmes væk. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at den elektriske maskine starter ved et uheld. d) Elektriske maskiner, der ikke bruges, skal opbevares utilgængeligt for børn, og personer, der ikke har kendskab til den elektriske ma- skine eller disse instruktioner, må ikke bruge den elektriske maskine. Elektriske maskiner er farlige i hænderne på uøvede personer. e) Elektriske maskiner skal vedligeholdes. Check for forkert justering og fastsiddende bevægelige dele, defekte dele og andre ting, som kan påvir- ke den elektriske maskines korrekte funktion. Hvis den elektriske maskine er beskadiget, skal den repareres før brug. Mange ulykker skyldes, at elektriske maskiner er dårligt vedligeholdt. f) Skærende værktøj skal holdes skarpe og rene. Korrekt vedligeholdt skærende værktøj med skarpe skær kommer ikke så let til at sidde fast og er nemmere at styre. g) Brug den elektriske maskine, tilbehør, tool-bits osv. i henhold til disse instruktioner og på den måde, som denne specielle maskine er bereg- net til, idet man skal tage hensyn til arbejds- forholdene og arbejdet, der skal udføres. Brug af den elektriske maskine til andet, end den er beregnet til, kan resultere i farlige situationer. h) Hold håndtag og gribefl ader tørre, rene og fri fra olie og fedtstof. Glatte håndtag og gribefl a-72

der giver ikke mulighed for sikker håndtering og kontrol af værktøjet i uventede situationer.

5) Batteriværktøj anvendelse og vedligeholdelse

a) Genoplad kun med oplader som er specifi ceret af fabrikanten. En oplader som er anvendelig for en type batteripakning kan forårsage brand, når den anvendes med en anden batteripakning. b) Anvend kun elektroværktøj med særlig egnede batteripakninger. Anvendelse af enhver anden batteripakning kan give risiko for ulykker og brandfare. c) Når batteripakning ikke anvendes, holdes det altid på afstand af enhver metalgenstand såsom papirklips, mønter, nøgler, søm eller andre små metal genstande der kan lave en forbindelse fra én terminal til en anden. Ved at kortslutte batte- riterminalerne sammen kan forårsage brandfare.

Under dårlige forhold kan væske udløbe fra batteriet; undgå kontakt med dette. Hvis kontakt alligevel forekommer, skylles der med vand. Hvis væske kommer i øjnene, skal der øjeblikkeligt søges lægehjælp. Væske som udløber fra batte- riet kan forårsage irritationer og forbrændinger. e) Brug ikke en batteripakke eller et værktøj, der er beskadiget eller modifi ceret. Beskadi- gede eller modifi cerede batterier kan udvise uforudsigelig adfærd, hvilket resulterer i brand, eksplosion eller risiko for personskade. f) Undlad at udsætte en batteripakke eller et værktøj for åben ild eller for høj temperatur. Udsættelse for åben ild eller temperatur over 130 °C kan forårsage eksplosion. BEMÆRK Temperaturen „130 °C“ kan erstattes af temperaturen „265 °F“. g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for tempe- raturintervallet specifi ceret i instruktionerne. Forkert opladning eller opladning ved tempe- raturer uden for det specifi cerede interval kan beskadige batteriet og øge risikoen for brand.

a) Få foretaget service på dit maskinværktøj af en kvalifi ceret reparatør, der kun bruger identiske udskiftningsdele. Dette sikrer, at maskinværk- tøjet fortsat er sikkert at bruge.

Foretag aldrig service på beskadigede batteripak- ker. Service af batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

SIKKERHEDSADVARSLER FOR BATTERI

a) Åbn ikke batteriet. Fare for kortslutning. b) Beskyt batteriet mod varme, f.eks. mod kon- tinuerligt intenst sollys, brand, vand og fugt. Fare for eksplosion. c) I tilfælde af skade og forkert brug af batteriet, kan der blive udsendt dampe. Udluft området, og søg lægehjælp i tilfælde af klager. Dampene kan irritere åndedrætssystemet. d) Brug kun batteriet sammen med dit VONROC- produkt. Denne foranstaltning alene beskytter batteriet mod farlig overbelastning. e) Batteriet kan blive beskadiget af spidse gen- stande såsom søm eller skruetrækkere eller af eksternt påført kraft. Der kan opstå en intern kortslutning, og batteriet kan brænde, ryge, eksplodere eller bliver overophedet.

• Advarsel: Hold hænderne væk fra skæreområ- det og klingen. Hold din anden hånd på hjælpe- håndtaget eller motorhuset. Hvis begge hænder holder saven, kan de ikke skæres af klingen.

• Ræk ikke ind under arbejdsemnet. Skærmen kan ikke beskytte dig mod klingen under ar- bejdsemnet.

• Juster skæredybden til arbejdsemnets tykkel- se. Mindre end en hel tand af klingetænderne skal være synlig under arbejdsemnet.

• Hold aldrig arbejdsemnet i dine hænder eller over benet, mens du skærer. Fastgør ar- bejdsemnet til en stabil platform. Det er vigtigt at støtte arbejdet ordentligt for at minimere eksponering af kroppen, binding af klingen eller tab af kontrol.

• Hold kun fast rundt om el-værktøjet på de iso- lerede gribefl ader, når der bliver udført arbejde, hvor skæreværktøjet muligvis kan komme i kontakt med skjulte ledninger. Ved kontakt med en strømført ledning bliver elværktøjets eksponerede metaldele også strømførte og kan give operatøren stød.

• Brug altid et parallelanslag eller et lige kantstyr ved fl æksavning. Derved bliver snittet mere nøjagtigt, og risikoen for, at klingen binder, reduceres.

• Brug altid klinger med den korrekte størrel- se og form (diamantformede eller runde) af akselhuller. Klinger, der ikke modsvarer savens monteringsdele, roterer skævt og forårsager tab af kontrol.DA

• Brug aldrig beskadigede eller forkerte spæn- deskiver eller bolte til klingen. Spændeskiver- ne og boltene til klingen er specielt udviklet til saven med henblik på optimal ydeevne og driftssikkerhed. Årsager til tilbageslag og relaterede advarsler

• Tilbageslag er en pludselig reaktion på en fastklemt, låst eller forkert justeret savklinge, som kan medføre, at en ukontrolleret sav løftes opad og ud af arbejdsemnet i retning mod ope- ratøren.

• Når klingen kommer i klemme eller sidder fast, fordi savsnittet lukkes sammen, stopper klingen, og motorreaktionen støder apparatet hurtigt tilbage mod operatøren.

• Hvis klingen bliver vredet eller sidder skævt i snittet, kan tænderne bag på klingen skære sig ned i træets øverste overfl ade, så klingen løftes ud af savsnittet og springer tilbage mod operatøren.

• Tilbageslag opstår som et resultat af ikke kor- rekt brug af saven og/eller forkerte anvendel- sesprocedurer eller -forhold, hvilket kan undgås ved at træffe de passende foranstaltninger, som angivet herunder.

• Hold godt fast i saven med begge hænder, og placer armene, så de kan modstå tilbageslag. Placer kroppen på siden af klingen, men ikke på linje med klingen. Tilbageslag kan få saven til at springe tilbage, men tilbageslagskræfterne kan kontrolleres af operatøren, hvis de korrekte forholdsregler tages.

• Når klingen binder, eller når et snit afbrydes af andre årsager, skal du slippe kontaktgrebet og holde saven stille i materialet. indtil klingen stopper helt. Forsøg aldrig at tage saven ud af arbejdsemnet eller at trække saven baglæns, mens klingen bevæger sig, da dette kan med- føre tilbageslag. Undersøg og træf korrigerende foranstaltninger for at fjerne årsagen til fast- sættelsen af klingen.

• Når saven startes igen i arbejdsemnet, skal du centrere savklingen i savsnittet og sikre dig, at savtænderne ikke sidder fast i materialet. Hvis savklingen binder, kan den bevæge sig opad eller slå tilbage fra arbejdsemnet, når saven startes igen.

• Understøt store paneler for at reducere risikoen for, at klingen klemmes fast og forårsager tilba- geslag. Større paneler har tendens til at synke nedad pga. egenvægten. Der skal placeres støtter under panelet i begge sider, i nærheden af skæringslinjen og nær panelets kanter.

• Brug ikke sløve eller beskadigede klinger. Uskarpe eller forkert monterede klinger giver smalle savsnit, der forårsager ekstra friktion, fastklemning af klingen og tilbageslag.

• Låsehåndtagene til klingedybde og smigvinkel skal sidde stramt og sikkert, før der foretages et snit. Hvis klingen fl ytter sig under skæringen, kan klingen binde og forårsage tilbageslag.

• Vær ekstra forsigtig, når du saver i eksiste- rende vægge eller andre blinde områder. Den udstikkende klinge kan skære i genstande, som kan forårsage tilbageslag. Funktion af nederste skærm

• Kontrollér inden brug, at den nederste skærm kan lukkes korrekt. Brug ikke skærmen, hvis den nederste skærm ikke kan bevæge sig frit og ikke lukkes med det samme. Du må aldrig klemme eller binde den nederste skærm i den åbne position. Hvis en sav tabes ved et uheld, kan den nederste skærm være bøjet. Hæv den nederste skærm med tilbagetrækningshånd- taget og kontrollér, at det bevæger sig frit og ikke berører klingen eller nogen anden del, i alle snittets vinkler og dybder.

• Kontrollér funktionen af den nederste skærm- fjeder. Hvis skærmen og fjederen ikke fungerer korrekt, skal der foretages service på dem inden brug. Den nederste skærm kan have en træg funktion på grund af beskadigede dele, gummiafl ejringer eller en ophobning af rester.

• Den nederste skærm må kun blive tilbagetruk- ket manuelt ved specielle snit såsom “indstiks- snit og vinkelsnit”. Hæv den nederste skærm ved at tilbagetrække håndtaget, og så snart klingen trænger ind i materialet, skal du frigive den nederste skærm. Ved alle andresavninger bør den nederste skærm fungere automatisk.

• Se altid efter, om den nederste skærm dækker klingen, før saven stilles på arbejdsbænken eller gulvet. En ubeskyttet drejende klinge vil få saven til at bevæge sig baglæns, mens den skærer i alt, hvad den kommer i kontakt med. Vær opmærksom på den tid, det tager for klin- gen at stoppe, efter at kontakten slippes.74

• Advarsel om laserstråling. Laserklasse 2, P maks.: <1 mW, λ: 650 nm, EN 60825-1:2014. Kig ikke direkte ind i laserstrålen eller åbnin- gen, som den kommer fra. Ret aldrig laserstrå- len mod mennesker, dyr eller refl ekterende overfl ader. Selv kort øjenkontakt kan føre til øjenskader. Undersøgelse af laserudgangsåb- ningen ved brug af optiske instrumenter (f.eks. forstørrelsesglas, lupper og lignende) medfører risiko for øjenskader. Overhold de nationale bestemmelser om at bruge beskyttelsesbriller, når du arbejder med en laser af klasse 2.

• Ræk ikke ind i fl ig-ejektoren med dine hænder. Man kan blive skadet af roterende dele.

• Arbejd ikke over hovedet med saven. På denne måde har du ikke tilstrækkelig kontrol over elværktøjet.

• Brug passende detektorer til at afgøre, om der er skjulte forsyningsledninger på arbejdsområ- det, eller ring til den lokale forsyningsvirksom- hed for hjælp. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadi- gelse af en gasledning kan føre til eksplosion. Gennemtrængning af en vandledning forårsager ejendomsskade.

• Brug ikke elværktøjet stationært. Det er ikke beregnet til drift med et savbord.

• Brug ikke savklinger med høj hastighed (HSS). Sådanne savklinger kan nemt gå i stykker.

• Så ikke i jernholdige metaller. Glødende fl is kan antænde støvudsugningen.

• Når du arbejder med maskinen, skal du altid holde den fast med begge hænder og sørge for et sikkert fodfæste. Elværktøjet styres mere sikkert med begge hænder.

• Fastgør arbejdsemnet. Et arbejdsemne fastgjort med fastspændingsenheder eller i en skruestik holdes mere sikkert end med hånden.

• Vent altid, til maskinen er standset helt, inden du lægger den ned. Værktøjsindsatsen kan sidde fast og føre til mistet kontrol over elværk- tøjet.

• Rundsave er beregnet til at save træ eller træl- ignende produkter, og de kan ikke bruges sam- men med skæreskiver til savning af jernholdigt materiale som stænger, stave, stifter osv. Slibestøv forårsager fastklemning af bevægeli- ge dele såsom den nederste skærm. Gnister fra slibeskæring vil brænde den nederste skærm, snitindsatsen og andre plastikdele.

• Brug kun savklinger, der er markeret med en hastighed lig med eller højere end hastigheden markeret på maskinen.

• Brug kun savklinger, der opfylder specifi katio- nerne i denne brugsvejledning, og som er testet og mærket i overensstemmelse med EN 847-1.

SIKKERHEDSADVARSLER FOR BATTERI

a) Abn ikke batteriet. Fare for kortslutning. b) Beskyt batteriet mod varme, f.eks. mod kon- tinuerligt intenst sollys, brand, vand og fugt. Fare for eksplosion. c) I tilfalde af skade og forkert brug af batteriet, kan der blive udsendt dampe. Udluft omradet, og sog lagehjalp i tilfalde af klager. Dampene kan irritere andedratssystemet. d) Brug kun batteriet sammen med dit VON- ROC-produkt. Denne foranstaltning alene beskytter batteriet mod farlig overbelastning. e) Batteriet kan blive beskadiget af spidse gen- stande sasom som eller skruetrakkere eller af eksternt pafort kraft. Der kan opsta en intern kortslutning, og batteriet kan brande, ryge, eksplodere eller bliver overophedet. VEDRORENDE OPLADEREN Tilsigtet brug Oplad kun CD801AA og CD803AA genopladelig type Batteripakker med opladeren. Andre typer batterier kan sprange og dermed forarsage person- skader og beskadigelser. a) Dette apparat er ikke beregnet til at blive an- vendt af personer (herunder born) med reduce- rede fysiske, sansemassige eller mentale evner samt med manglende erfaring eller viden, med mindre de bliver overvaget eller instrueret. b) Born skal overvages, sa de ikke leger med apparatet. c) Oplad ikke batterier, der ikke er genopladelige! d) Under opladningen skal batterierne anbringes I et omrade med god udluftning!

2. MASKINOPLYSNINGER

Tilsigtet brug Denne trådløse rundsav er beregnet til længdesnit, tværsnit og skråskæring i træ, mens bundpladen hviler fast på emnet. Det er ikke tilladt at save i pla- stik eller metaller. Elværktøjet med den monterede savklinge er designet med tilstrækkelig kapacitet til savning af hårdt træ og blødt træ samt spånplader og fi berplader. Savklingen er ikke designet til at saveDA

brænde. Brug ikke saven til at skære andre materia- ler end dem, der er beskrevet i vejledningen. TEKNISKE SPECIFIKATIONER Denne vejledning er udarbejdet til forskellige sat/varenumre. Kontroller det tilsvarende varenummer i nedenstaende tabel med specifi kationer for den korrekte sammensatning og indholdet af dit sat. Modellnr. Batterier inkluderet Opladere inkluderet CS501DC

Modellnr. CD801AA Batteritype Litium-jon Spanding 20V Kapacitet 2.0 Ah Anbefalet oplader CD802AA Vagt 0.3 kg Modellnr. CD802AA Opladerinput 220-240V,50Hz 0.4A Opladeroutput 21V 2.5A Opladningstid 2 Ah batteri 60 minutter Opladningstid 4 Ah batteri 120 minutter Anbefalede batterier CD801AA, CD803AA Vagt 0.36kg Modellnr. CD803AA Batteritype Lithium-Ion Spanding 20V Kapacitet 4.0 Ah Anbefalet oplader CD802AA Vagt 0.65 kg Brug kun de folgende batterier af VONROC VPOWER 20V-batteriplatform. Brug af andre batterier kan forarsage personskade eller beskadigelse af varktojet. CD801AA 20V, 2Ah Lithium-Ion CD803AA 20V, 4Ah Lithium-Ion Den folgende oplader kan bruges til at oplade disse batterier. CD802AA Hurtig oplader Batterierne af VONROC VPOWER 20V-batteriplatfor- men kan udskiftes med alle VONROC VPOWER 20V batteriplatformsvarktojer. Vibrationsniveau Det vibrationsniveau, der er anfort bag pa denne betjeningsvejledning er malt i henhold til den standardiserede test som anfort i EN62841; den kan benyttes til at sammenligne to stykker varktoj og som en forelobig bedommelse af udsattelsen for vibrationer, nar varktojet anvendes til de navnte formal:

• anvendes varktojet til andre formal eller med andet eller darligt vedligeholdt tilbehor, kan dette oge udsattelsesniveauet betydeligt;

• de tidsrum, hvor varktojet er slukket, eller hvor det korer uden reelt at udfore noget arbejde, kan reducere udsattelsesniveauet betydeligt. Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde varktojet og dets tilbehor, ved at holde dine hander varme og ved at organisere dine arbejdsmonstre. BESKRIVELSE Tallene i teksten henviser til diagrammerne på side 2-4.

2. Tænd/sluk-kontakt

13. Håndtag til tilbagetrækning af nederste

19. Knap til oplåsning af batteri

29. LED-indikatorer for oplader

Tag batteriet ud, inden der udfores arbejde pa el-varktojet. Batteriet skal oplades inden forste brug. Sådan sættes batteriet ind i maskinen (Fig. B, E) Sørg for, at batteriets yderside er ren og tør, inden du forbinder det til opladeren eller maskinen.

2. Skub batteriet længere frem, indtil det klikker

på plads. Sådan tages batteriet ud af maskinen (Fig. B, E)

1. Tryk på knappen til oplåsning af batteri (19)

2. Træk batteriet ud af maskinen, som vist på fi g. E.

Kontrol af batteriets opladestatus (Fig. F)

• Tryk kortvarigt på knappen (26) på batteriet for at kontrollere batteriets opladningsstatus.

• Batteriet har 3 lamper, der angiver opladnings- niveauet. Jo fl ere lamper, der lyser, des mere opladning er der tilbage i batteriet.

• Når lamperne ikke lyser, betyder det, at batteri- et er tomt og skal oplades med det samme. Opladning af batteriet med opladeren (Fig. F)

3. Skub batteriet, indtil det er helt inde i åbningen.

4. Sæt opladerstikket i en stikkontakt, og vent et

øjeblik. LED-indikatorerne (28) på opladeren lyser og viser opladerens status. Opladeren har 2 LED-indikatorer (29), som indikerer opladningsprocessens status: Rød LED status Grøn LED status Opladerstatus Slukket Slukket Ingen strøm Slukket Tændt Standby-tilstand: - Intet batteri isat, eller - Batteri isat, men opladningen blev afsluttet Tændt Slukket Batteriopladning i gang

• Det kan tage op til 60 minutter at lade 2 Ah batteriet helt op.

• Det kan tage op til 120 minutter at lade 4 Ah batteriet helt op. Når batteriet er ladet helt op, skal du tage opla- derens stik ud af kontakten og fjerne batteriet fra opladeren. Når maskinen ikke bruges gennem en længere periode, er det bedst at opbevare batteriet i opladet tilstand. Ekstern støvudsugning Med støvsugerforbindelsen (12A) kan en støvsuger fastgøres til maskinen. Der er også en støvsugera- dapter (12B), som gør det muligt at bruge støvsu- gerrør med en mindre diameter. Udskiftning af savklingen (fi g. A, B) Bær beskyttelseshandsker ved montering af savklingen. Fare for personskade, når savklingen berøres.DA

Brug kun savklinger, der stemmer overens med de karakteristiske data, der er angivet i brugsanvisningerne. Brug under ingen omstændigheder slibeskiver som skæreværktøjet. For at udskifte savklingen er det bedst at indstille dybden til 0 mm og at indstille smigvinklen til 0°. Bagefter kan maskinen placeres på siden, så den hviler på motorhuset og bundpladen. Fjernelse af savklingen

1. Tryk og hold knappen til spindellås (21) nede.

2. Løsn spændebolten (15) ved hjælp af den med-

følgende unbrakonøgle, og drej den mod uret.

Fjern spændebolten (15) og spændefl angen (16).

4. Træk den nederste skærm (18) tilbage ved

hjælp af håndtaget (13), og fjern savklingen. Montering af savklingen

1. Rengør savklingen og alle spændedele, der skal

2. Træk den nederste skærm (18) tilbage ved

hjælp af håndtaget (13), og monter savklingen. Sørg for, at pilen på savklingen stemmer over- ens med pilen på den øverste skærm (14).

3. Monter spændefl angen (16). Sørg for, at de

fl ade sider på spændefl angen stemmer overens med de fl ade sider på klingeskaftet. Sørg også for, at spændefl angens konvekse side er mon- teret udvendigt.

. Monter spændebolten (15) ved hjælp af den med- følgende unbrakonøgle, og drej den med uret. Påmontering af parallelføringen (fi g. D)

3. Indstil den ønskede skærebredde ved hjælp af

skalaen på parallelføringen (24) og skæremær- ket på bundpladen (17). 45° skæremærket (8) indikerer positionen af savklingen for 45° skæve snit. 0° skæremærket (9) indikerer positionen af savklingen for retvinklede snit.

nappen (1) og trykke på tænd/sluk-kontakten (2).

Stop maskinen ved at slippe tænd/sluk-kontakten (2). Tænd/sluk laseren (fi g. A)

• Tryk på laserkontakten (3) for at tænde eller slukke for laseren. Laserkontakten (3) tænder også for LED-arbejdslyset. Finjustering af laseren Bemærk: For at teste laserfunktionen skal batteriet indsættes i elværktøjet. Aktiver aldrig tænd/sluk-kontakten, mens du justerer laseren. Utilsigtet start af elværktøjet kan føre til personskader. Hvis laseren (5) stopper med at indikere den rigtige skærelinje, kan du genjustere laseren. For at gøre dette skal du justere laserjusteringsskruen (25) og indstille laseren, indtil den indikerer en korrekt skærelinje. Justering af smigvinklen (fi g. A, B) 0° skæremærket (9) indikerer positionen af sav- klingen for lige snit. 45° skæremærket (8) indikerer positionen af savklingen for 45° snit.

1. Løsn vingeskruen (7)

2. Juster bundpladen (17) til den ønskede position

Justering af skæredybden (fi g. C)

1. Løsn vingeskruen (22).

2. Flyt bundpladen (17) til den ønskede position.

Savdybden kan læses på skalaen (23).

• Hold arbejdsemnet ved hjælp af klemmer eller en skruestik for at have begge hænder fri til at bruge saven.

• Tænd for saven og placer bundpladen på ar- bejdsemnet.

Bevæg saven langsomt mod den tidligere tegnede skærelinje og pres langsomt værktøjet fremad.

• Tryk godt på bundpladen på arbejdsemnet, da rundsaven ellers kan begynde at vibrere, hvilket får klingen til at gå lettere i stykker.

• Lad saven gøre arbejdet. Anvend ikke for meget pres på rundsaven.78

Sluk altid for maskinen inden rengøring og vedligeholdelse. Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbnin- gerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter. MILJØ Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afl everes på en passende genbrugsstation. Kun for lande i EU Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EU-direktiv 2012/19/ EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal maskinværktøjer, der ikke længere anvendes, afl everes separat og bortskaffes på en miljøvenlig måde. GARANTIVILKAR VONROC produkter er udviklet efter de hojeste kvalitetsstandarder og er garanteret fri for mangler i savel materialer som udforelse i den lovpligtige periode, der starter fra datoen for det oprindelige kob. Skulle produktet udvikle nogen fejl i lobet af denne periode pa grund af defekte materialer og/ eller fabrikationsfejl, sa kontakt VONROC direkte. De folgende forhold er udelukket fra denne garanti:

• Reparationer og eller rettelser er blevet fore- taget eller forsogt foretaget pa maskinen af uautoriserede servicecentre.

• Varktojet har varet misligholdt, misbrugt eller vedligeholdt forkert.

• Ikke originale reservedele er blevet anvendt. Dette udgor den eneste garanti fra virksomheden enten udtrykt eller underforstaet. Der er ingen andre garantier udtrykt eller underforstaet, som strakker sig ud over forsiden heraf, heri, herun- der underforstaede garantier for salgbarhed og egnethed til et bestemt formal. VONROC vil under ingen omstandigheder vare ansvarlig for handelige skader eller folgeskader. Forhandlernes afhjalp- ningsmidler vil vare begransede til reparation eller udskiftning af fejlbehaftede enheder eller dele. Produktet og brugermanualen kan andres. Specifi - kationerne kan andres uden forudgaende varsel.PL
