MANUAL DE UTILIZARE S_CS501DC Vonroc

Cititi avertizarile de siguranta, avertizarile de siguranta suplimentare si instructiunile. Nerespectarea avertizarilor de siguranta poate cauza producerea de electrocutari, incendii si/sau raniri grave. Pastrati avertizarile de siguranta si instructiunile pentru referinte viitoare.

În manualul de utilizare sau pe produs se utilizeaza urmatoarele simboluri:

Cititi manualul de utilizare.

Indica riscul de ranire personala, pierderea vietii sau deteriorarea sculei în cazul în care nu se respecta instructiunile din acest manual.

Persoanele din jur, în special copiii și animalele de companie trebuie să păstreze o distanță mai mare de 10 m.

Purtați protectie pentru ochi.

Purtați protectii antifonice.

Purtați mască de protectie antipraf.

Tineți cont de dimensiunile lamei de ferăstrău. Diametrul găurii trebuie să se potrivească cu axul sculei fără a exista spații libere. Dacă este necesar să utilizați reductoare, asigurați-vă că dimensiunile reductorului sunt adecvate pentru grosimea lamei de bază și diametrul găurii lamei ferăstrăului, precum și pentru diametrul axului sculei. Ori de câte ori este posibil, utilizați reductoarele furnizate împreună cu lama ferăstrăului. Diametrul lamei de ferăstrău trebuie să corespundă informațiilor specifi cate pe simbol.

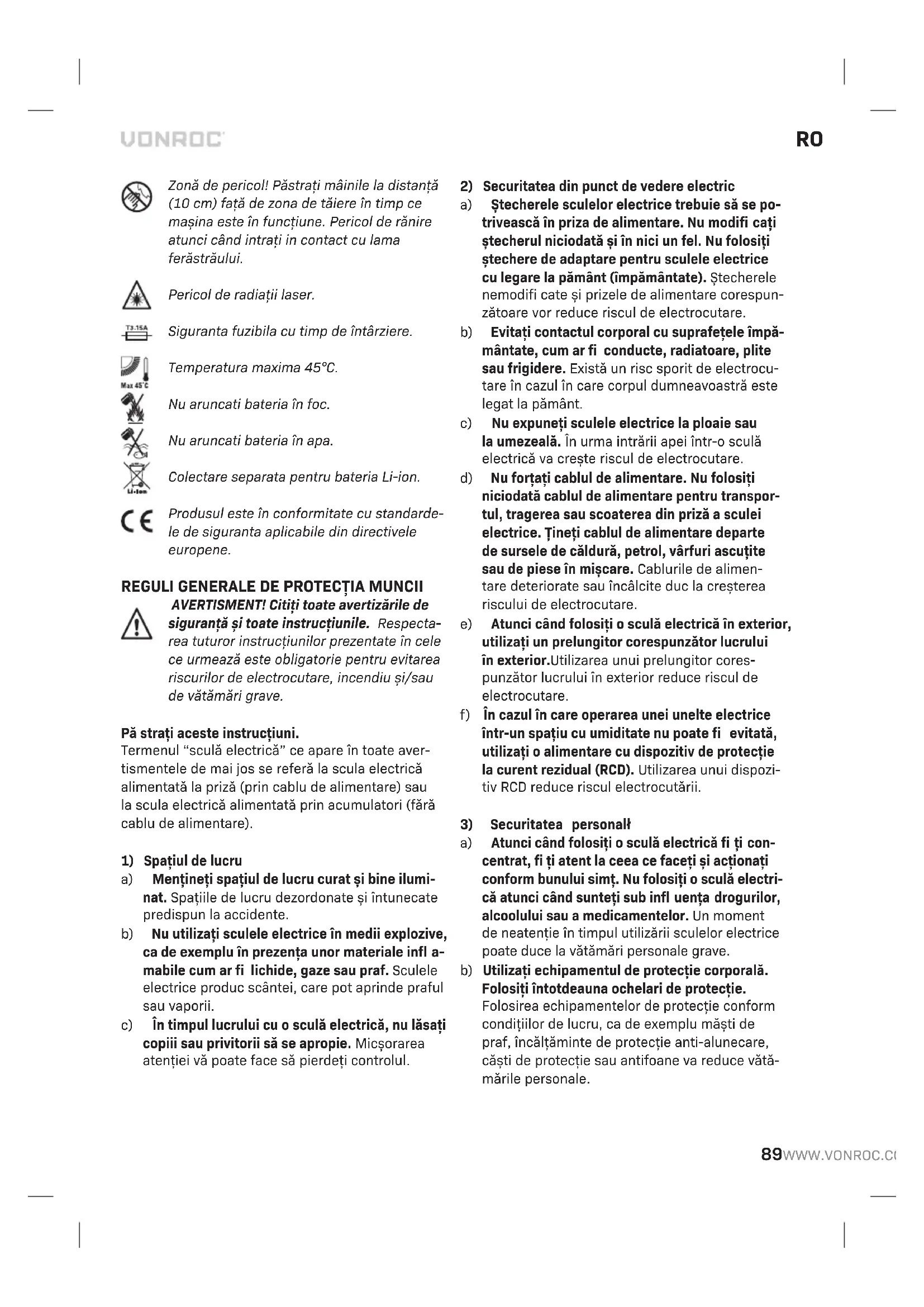

Zonă de pericol! Păstrați mâinile la distanță (10 cm) față de zona de tăiere în timp ce mașina este în funcțiune. Pericol de rănire atunci când intrați în contact cu lama ferăstrăului.

Pericol de radiatii laser.

Siguranta fuzibila cu timp de întârziere.

Temperatura maxima 45°C.

Nu aruncati bateria în foc.

Nu aruncati bateria în apa.

Colectare separata pentru bateria Li-ion.

Produsul este în conformitate cu standardele de siguranta aplicabile din directivele europene.

REGULI GENERALE DE PROTECTIA MUNCII

AVERTISMENT! Citiți toate avertizările de siguranță și toate instrucțiunile. Respectarea tuturor instrucțiunilor prezentate în cele ce urmează este obligatorie pentru evitarea riscurilor de electrocutare, incendiu și/sau de vătămări grave.

Pă strați aceste instrucțiuni.

Termenul “sculă electrică” ce apare în toate avertismentele de mai jos se referă la scula electrică alimentată la priză (prin cablu de alimentare) sau la scula electrică alimentată prin accumulatori (fără cablu de alimentare).

1) Spatiul de lucru

a) Mentineti spațiul de lucru curat și bine iluminat. Spațiile de lucru dezordonate și întunecate predispun la accidente.
b) Nu utilizați sculele electrice în medii explozive, ca de exemplu în prezența unor materiale infl a-mabile cum ar fi lichide, gaze sau praf. Sculele electrice produc scântei, care pot aprinde praful sau vaporii.
c) În timpul lucrului cu o sculă electrică, nu lăsați copiii sau privitorii să se apropie. Micșorarea atenției vă poate face să pierdeți controlul.

2) Securitatea din punct de vedere electric
a) Ștecherele sculelor electrice trebuie să se potrivească în priza de alimentare. Nu modifi cati ștecherul niciodată și în nici un fel. Nu folosiți ștechere de adaptare pentru sculele electrice cu legare la pământ (împământate). Ștecherele nemodifi cate și prizele de alimentare corespunzătoare vor reduce riscul de electrocutare.
b) Evitați contactul corporal cu suprafetele împământate, cum ar fi conducte, radiatoare, plite sau frigidere. Există un risc sporit de electrocutare în cazul în care corpul dumneavoastră este legat la pământ.
c) Nu expuneți sculele electrice la ploaie sau la umezeală. În urma intrării apei într-o sculă electrică va creste riscul de electrocutare.
d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru transportul, tragerea sau scoaterea din priză a sculei electrice. Tineți cablul de alimentare departe de sursele de căldură, petrol, vârfuri ascuțite sau de piese în mișcare. Cablurile de alimentare deteriorate sau încâlcite duc la creșterea riscului de electrocutare.
e) Atunci când folosiți o sculă electrică în exterior, utilizați un prelungitor corespunzător lucrului în exterior. Utilizarea unui prelungitor corespunzător lucrului în exterior reduce riscul de electrocutare.
f) în cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizați o alimentare cu dispozitiv de protectie la curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul electrocutării.

3) Securitatea personal

a) Atunci când folosiți o sculă electrică fi și concentrat, fi și atent la ceea ce faceți și acționați conform bunului simț. Nu folosiți o sculă electrică atunci când sunteți sub infl uența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la vătămări personale grave.

b) Utilizați echipamentul de protecție corporală. Folosiți întotdeauna ochelari de protecție.

Folosirea echipamentelor de protecție conform condițiilor de lucru, ca de exemplu măști de praf, încălțăminte de protecție anti-alunecare, căști de protecție sau antifoane va reduce vătămările personale.

c) Evitați pornirea accidentală. Înainte de a introduce scula electrică în priza de alimentare, asigurațivă că aveți comutatorul de acționare în poziția oPRiT (off). Transportarea uneltelor electrice ținând degetul pe întrerupător sau alimentarea cu tensiune a uneltelor electrice ce au întrerupătorul în poziția pornit înlesnesc producerea.
d) Înainte de a pune în funcțiune scula electrică, îndepărtați toate penele sau cheile de reglare. O cheie sau o pană care au fost lăsate atașate de o parte rotativă a sculei electrice poate duce la vătămări personale.
e) Nu vă întindeți pentru a ajunge la punctul de lucru. Mențineți permanent un contact ferm al piciorului și un echilibru stabil. În acest fel pu- teți controla mai bine scula electrică în situații neprevăzute.
f) Îmbrăcați-vă în mod adecvat. Nu purtați haine largi sau bijuterii. Părul, hainele și mănușiile trebuie menținute departe de părțile în mișcare. Hainele largi, părul și bijuteriile pot fi agățate și prinse de părțile în mișcare.
g) Dacă dispozitivele sunt construite pentru a fi conectate la echipamente de extragere și colectare a prafului, asigurați-vă că aceste echipamente sunt conectate și funcționează corect. Folosirea unor astfel de echipamente poate reduce pericolele legate de praf.
h) Nu lăsați ca obișnuința obținută prin utilizarea frecventă a uneltelor să vă permită să deveniți impasibil și să ignorați principiile de siguranță în utilizarea uneltelor. O acțiune neglijentă poate provoca accidente grave într-o fracțiune de secundă.
4) Utilizarea și întreținerea sculei electrice
a) Nu forțați scula electrică. Folosiți scula electrică adecvată operațiunii care trebuie efectuată. O sculă electrică adecvată își va efectua mai bine și mai în siguranță sarcina deoarece este folosită la parametrii pentru care a fost proiectată.
b) Nu folosiți scula electrică în cazul în care comutatorul de acționare nu realizează pornirea și oprirea acesteia. Orice sculă electrică ce nu poate fi comandată cu ajutorul comutatorului de acționare este periculoasă și trebuie reparată.
c) Înainte de a efectua orice fel de reglaje, schimbări ale accesoriiilor sau pe perioada depozitării sculelor electrice deconectați ștecherul de la sursa de energie electrică. Astfel de măsuri

preventive reduc riscul de pornire accidentală a sculei electrice.

d) Nu depozitați sculele electrice neutilizate la îndemâna copiilor și nu permiteți persoanelor care nu sunt familiare cu sculele electrice sau cu prezentele instrucțiuni să le utilizeze. Sculele electrice sunt periculoase atunci când sunt utilizate de către persoane neinstruite.
e) Întrețineți sculele electrice. Verifi cați alinierea sau prinderea părților în mișcare, verifi cați componentele sculei pentru a vă asigura că nu sunt sparte și, de asemenea, verifi cați orice alte situații care ar putea afecta funcționarea sculei electrice. Dacă scula electrică se defectează, reparați-o înainte de a o refolosi. Sculele electrice întreținute necorespunzător duc la producerea multor accidente.
f) Mentineți sculele așchietoare ascuțite și curate. Sculele așchietoare întreținute corespunzător, având muchiile tăietoare ascuțite, se întepenesc mai greu și sunt mai ușor de controlat.
g) Utilizați sculele electrice, accesoriiile și burghiele etc., în conformitate cu prezentele instrucțiuni și în mod corespunzător tipului de sculă electrică utilizat, ținând seama de condițiile de lucru și de sarcina care trebuie efectuată.

Utilizarea unor scule electrice pentru operații diferite de cele pentru care acestea au fost proiectate poate duce la situații periculoase.

h) Tineți mânerele și suprafețele de prindere uscate, curate și lipsite de ulei și unsoare. Mânere și suprafețele de prindere alunecoase nu permit manipularea și controlul uneltei în de siguranță în situații neașteptate.

5) Utilizarea și întreținerea uneltei cu accumulator
a) Încărcați din nou numai cu încărcătorul specifi - cat de producătorul. Încărcătorul potrivit cu un tip de accumulator poate crea riscul incendiului dacă este utilizat cu un alt accumulator.
b) Folosiți instrumentele electrice numai cu acumulatoare proiectate specifi c. Utilizarea oricăror alte acumulatoare pot crea riscul accidentului personal și al incendiului.
c) În timp ce accumulatorul nu este utilizat, feriți-l de alte obiecte metalice cum ar fi cleme de birou, monede, chei, cuie, şuruburi ori alte obiecte metalice mărunte care ar putea crea conexiunea de la un terminal până la celălalt.

Scurtcircuitarea terminalelor baterii poate cauza arsuri sau incendiu.

d) Ca urmare a folosirii necorespunzătoare, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental, clătiți cu apă. Dacă lichidul intră în contact cu ochi, pe lângă măsurile amintite consultați și un medic. Lichidul care se scurge din accumulator poate provoca iritarea pielii sau arsuri.
e) Nu folosiți un accumulator sau o unealtă care este deteriorată sau modifi cată. Acumulatorii deteriorați sau modifi catți pot avea un comportament imprevizibil care rezultă în foc, explozie sau risc de rănire.
f) Nu expuneți acumulatorul sau unealta la foc sau temperatură excesivă. Expunerea la foc sau temperaturi de peste 130 °C poate provoca explozie. OBSERVATIE Temperatura „130 °C” poate fi înlocuită cu temperatura „265 °F”.
g) Respectați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalul de temperatură specifi cat în instrucțiuni. Încărcarea necorespunzătoare sau la temperaturi în afara domeniului specifi cat poate deteriora acumulatorul și poate crește riscul de incendiu.
6) Service
a) Prevedeti repararea uneltei de lucru de către o persoană califi cată, folosind exclusiv piese de schimb identice. Astfel, vă asigurați că este păstrată siguranța uneltei electrice.
b) Niciodată nu servisați acumulatorii deteriorați. Servisarea acumulatorilor ar trebui să fi e efectuată numai de către producător sau furnizorii autorizați de service.

AVERTIZĂRI DE SIGURANȚĂ PENTRU FERĂSTRAIELE CIRCULARE

Metode de tăiere

• Avertisment: Tineți mâinile la distanță de zona de tăiere și de lamă. Tineți cealaltă mână pe mânerul auxiliar sau pe carcasa motorului. Dacă tineți ferăstrăul cu ambele mâini, acestea nu pot fi sectionate de lamă.
• Nu vă aplecați sub piesa de prelucrat. Dispozitivul de protecție nu vă poate proteja de lama de sub piesa de prelucrat.
• Ajustați adâncimea de tăiere până la grosimea piese de prelucrat. Sub piesa de prelucrat trebuie să fie vizibil mai puțin de un dinte întreg de lamă.
• Nu țineți niciodată piesa care este tăiată în mână sau pe picior. Fixați piesa de prelucrat pe o platformă stabilă. Este important să asigurați lucrul

în mod adecvat pentru minimizarea expunerii fizice, gripării lamei sau pierderii controlului.

• Tineți unealta electrică numai de suprafetele izolate pentru prindere atunci când efectuați o operație în care scula de tăiere pot atinge cabluri ascunse. Contactul cu un cablu „sub tensiune” va cauza și tensiunea părților metalice expuse ale sculei electrice, ceea ce poate provoca electrocutarea operatorului.
• Când spintecati, utilizati întotdeauna o riglă de ghidare sau un dispozitiv lineal. Aceasta îmbunătățește precizia tăieturii și reduce riscul de gripare a lamei.
• Utilizați întotdeauna lame cu dimensiunea și forma orificiilor axului corecte (de diamant sau rotunde). Lamele care nu se potrivesc cu ferăs-trăul funcționează excentric, cauzând pierderea controlului.
• Nu utilizati niciodată șuruburi și șaibe de lamă deteriorate sau neadecvate. Șurubul și șaibele lamei au fost proiectate special pentru ferăstrăul dvs., pentru o performanță optimă și siguranța de funcționare.

Cauzele reculului și avertizări asociate acestuia

• Reculul este o reactie bruscă la lama de ferăstrău ciupită, gripată sau nealiniată, cauzând ridicarea și ieșirea din piesa de prelucrat către operator a ferăstrăului necontrolat;
• Când lama este ciupită sau gripată de închiderea tăieturii, lama se oprește și reacția motorului împinge unitatea rapid înapoi către operator;
• Dacă lama se răsucește sau devine nealiniată în tăietură, dinții de pe marginea din spate a lamei se pot înfige în suprafața superioară a lemnului, cauzând ieșirea lamei din tăietură și saltul înapoi către operator.
• Reculul este rezultatul utilizării incorecte a ferăstrăului și/sau al procedurilor sau al condițiilor incorecte de funcționare, care pot fi evitate urmând măsurile de precauție adecvate, după cum este indicat mai jos.
• Tineți ferăstrăul ferm cu ambele mâini și pozi- ționați-vă brațele pentru a rezista forțelor de recul. Poziționați-vă corpul de o parte sau alta a lamei. nu în aceeași linie cu aceasta. Reculul poate cauza saltul înapoi al ferăstrăului, dar dar forțele de recul pot fi controlate de operator, dacă sunt luate măsurile de precauție adecvate.
• Când lama este gripată, sau când întrerupeți tăierea din orice motiv, eliberați declanșatorul și mențineți ferăstrăul nemiscat în material

până la oprirea completă a lamei. Nu încercați niciodată să scoateți ferăstrăul din piesă sau să-l trageți înapoi în timp ce lama este în mișcare, deoarece se poate produce recul. Investigați și luați măsurile de corecție pentru eliminarea cauzei gripării lamei.

• Când reporniți ferăstrăul în piesa de prelucrat, centrați lama în tăietură și verificați dacă dinții lamei nu sunt angrenați în material. Daă lama de ferăstrău se gripează, poate ieși sau produce recul din piesa de prelucrat la repornirea ferăstrăului.
• Sprijiniti panourile mari pentru minimizarea riscului de ciupire a lamei și recul. Piesele mari se pot încovoia sub propria greutate. Trebuie amplasate suporturi sub panou pe ambele părți, lângă linia de tăiere și lângă marginea panoului.
• Nu utilizati lame tocite sau deteriorate. Lamele neascuțite sau amplasate incorect produc tăieturi înguste, cauzând o frecare excesivă, griparea lamei și recul.
• Manetele de blocare a adâncimii lamei și de reglare a înclinației trebuie strânse și fixate înainte de tăiere. Dacă reglarea înclinației se modifică în timpul tăierii, aceasta poate cauza gripare și recul.
• Procedați cu mare atenție când efectuați o tăietură în pereți existenți sau în zone fără vizi-bilitate. Lama care pătrunde poate tăia obiecte care pot cauza recul.

Functia dispozitivului de protectie inferior

• Verificați dacă dispozitivul de protecție inferior este închis înainte de fi ecare utilizare. Nu acționați ferăstrăul dacă dispozitivul de protecție inferior nu se mișcă liber și nu se închide instantaneu. Nu fixați sau strângeți niciodată dispozitivul de protecție inferior în poziția deschis. Dacă ferăstrăul este scăpat accidental, dispozitivul de protecție inferior se poate îndoi. Ridicați dispozitivul de protecție inferior cu mânerul retractabil și asigurați-vă că se mișcă liber și nu atinge lama sau altă piesă, în niciun unghi și la nicio adâncime de tăiere.

- Verificați funcționarea arcului dispozitivului de protecție inferior. Dacă dispozitivul de protecție și arcul nu funcționează corect, acestea trebuie depanate înainte de utilizare. Dispozitivul de protecție inferior poate funcționa lent datorită pieselor deteriorate, depunerilor lipicioase sau acumulării rămășitelor.

• Dispozitivul de protecție inferior trebuie retractat manual numai pentru tăieturi speciale, cum sunt „tăieturile transversale” și „tăieturile combinate”. Ridicați dispozitivul de protecție inferior de mânerul retractabil, iar imediat ce lama pătrunde în material, dispozitivul de protecție inferior trebuie eliberat. Pentru toate celelalte tipuri de tăiere, dispozitivul de protecție inferior trebuie acționat automat.
• Asigurați-vă întotdeauna că dispozitivul de protecție inferior acoperă lama înainte de așezarea ferăstrăului pe masă sau podea. Lama neprotejată, cu mers din inerție va cauza mersul înapoi al ferăstrăului, tăind orice întâlnește în cale. Fiți conștient de timpul necesar lamei pentru oprire după eliberarea întrerupătorului.

AVERTIZĂRI DE SIGURANTĂ SUPLIMENTARE

• Pericol de radiatii laser. Clasă laser 2, putere max.: <1 mW, λ: 650 nm, EN 60825-1:2014. Nu priviți direct în fasciculul laser sau în deschi-derea din care iese. Nu îndreptați niciodată fasciculul laser către oameni, animale sau suprafețe refl ectorizante. Chiar și un scurt contact vizual poate duce la leziuni oculare. Examinarea diafragmei de ieșire a laserului prin utilizarea instrumentelor optice (de ex. lupă, dispositive de mărit și altele asemenea) implică riscul de leziuni ale ochilor. Când lucrați cu un laser de clasa 2, respectați reglementările naționale privind purtarea protectiei ochilor.

- Nu introduceti mâna în ejectorul de aşchii. Aces-tea ar putea fi rănite din cauza rotirii pieselor.

- Nu lucrați cu ferăstrăul suspendat deasupra capului. În acest mod nu aveți un control sufi cient asupra sculei electrice.

- Utilizați detectoare adecvate pentru a determina dacă liniile de utilități sunt ascunse în zona de lucru sau pentru a solicita asistență companiei locale de utilități. Contactul cu liniile electrice poate duce la incendii și şocuri elec-trice. Deteriorarea unei conducte de gaz poate duce la explozie. Penetrarea unei linii de apă provoacă daune materiale.

- Nu operați unealta electrică în repaus. Nu este proiectat pentru operarea cu o masă de ferăstrău.

- Nu utilizati lame de ferăstrău din oțel de mare viteză (HSS). Astfel de lame de ferăstrău se pot rupe cu ușurință.

- Nu tăiați cu ferăstrăul metale feroase. Scânteile pot aprinde praful aspirat.

• Atunci când lucrați cu mașina, țineți-o ferm cu ambele mâini și asigurați-vă o poziție sigură. Scula electrică este mai bine manevrată cu ambele mâini.
• Fixați piesa de prelucrat. O piesă de prelucrat prinsă în dispositive de prindere sau într-o menghină este fi xată mai sigur decât cu mâinile.
• Întotdeauna așteptați până când mașina s-a oprit complet înainte de a o așeza jos. Insertia sculei se poate bloca și poate duce la pierderea controlului asupra uneltei electrice.
• Ferăstraele circulare sunt destinate tăierii lemnului sau a produselor asemănătoare lemnului, nu pot fi utilizate cu discuri de tăiere abrazive pentru tăierea materialelor feroase precumbare, tije, stifturi etc. Praful abraziv determină blocarea pieselor mobile, cum ar fi dispozitivul de protecție inferior. Scânteile generate de tăierea abrazivă vor arde dispozitivul de protecție inferior, insertia și alte piese din plastic.
• Utilizați numai lame de ferăstrău marcate cu o viteză egală sau mai mare decât viteza marcată pe sculă.
• Utilizați numai lame pentru ferăstrău care corespund specifi catiiilor din acest manual de utilizare și care au fost testate și marcate în conformitate cu EN 847-1.

AVERTISMENTE DE SIGURANTĂ PENTRU BATERIE

a) Nu deschideti bateria. Pericol de scurtcircuitare.
b) Protejati bateria impotriva căldurii, de ex. impotriva expunerii puternice la soare, foc, apă și umiditate. Pericol de explozie.
c) In cazul deteriorării și utilizării necorespunzătoare a bateriei, pot fi emiși vapori. Ventilați zona și solicitați asistență medicală în caz de sesizări. Vaporii pot irita sistemul respirator.
d) Utilizați bateria numai impreună cu produsul dvs. Vonroc. Numai această măsură protejează bateria impotriva supraincărcării periculoase.
e) Bateria poate fi deteriorată de obiecte ascuțite, cum ar fi cuie sau șurubelnițe sau prin forță aplicată exter. Poate apărea un scurtcircuit intern și bateria poate arde, exploda sau supraincălzi.

AVERTISMENTE DE SIGURANTĂ PENTRU STAȚII DE INCĂRCARE

Destinatia de utilizare

Incărcați doar accumulatorii de tip CD801AA și CD803AA cu încărcătorul. Alte tipuri de accumulatori pot exploda provocand rănire personală și daune.

a) Această unealtă nu are voie să fi e folosită de persoane (inclusiv copii) cu capacitați fi zice, senzoriale sau mentale reduse, sau de către persoane lipsite de experiență și cunoștințe, cu excepția cazului in care acestea au fost suprave-gheate și instruite.
b) Nu lăsați copiii nesupravegheați să se joace cu aparatul.
c) Nu reincărcati bateriile ne-reincărcabile!
d) In timpul incărcării, accumulatorii trebuie amplasati intr-o zonă bine ventilată!

2. INFORMATII CU PRIVIRE LA MAŞINĂ

Domeniul de utilizare

Acest ferăstrău circular fără fi r este destinat tăierii longitudinale, transversale și oblice în lemn, păstrând în același timp placa de bază sprijinită ferm pe piesa de prelucrat. Tăierea materialelor plastice sau a metalelor nu este permisă. Unealta electrică cu lama de ferăstrău montată este proiectată cu o capacitate sufi cientă pentru tăierea lemnului de esență tare și a lemnului de esență moale, precum și a plăcilor de pal și de MDF. Lama de ferăstrău nu este concepută pentru tăierea lemnului de foc. Nu folosiți ferăstrăul pentru a tăia alte materiale decât cele specifi cate în manual.

SPECIFICATII TEHNICE

Acest manual a fost realizat pentru diferite numere de seturi/articole. Verifi cati numărul articolului corespunzător in tabelul de specifi catii de mai jos pentru a vedea compozitia și conținutul exact al setului.

Nr. model Baterii incluse Incărcătoare
CS501DC	-	-
S_CS501DC	CD801AA CD802AA
S2_CS501DC	2 x CD801AA CD802AA
S3_CS501DC	CD803AA CD802AA

Informații cu privire la mașină
Tensiunea 20V	---
Turatie la mers în gol 4000 /min
Dimensiunea lamei de ferăstrău	150 × 16 × 1.6 mm
Capacitate de tăiere 0° 48mm
Capacitate de tăiere 45° 36mm
Greutate 2.1 kg
Nivelul presiunii sonore L_PA	75.3 dB(A), K=3dB(A)
Nivelul puterii sonore L_WA	86.3 dB(A), K=3dB(A)
Vibrație 3.015 m/s	^2 K=1.5 m/s^2

Nr. model CD801AA
Tip accumulator Lithium-Ion
Voltaj 20V	---
Capacitate 2.0 Ah
Incărcător recomandat CD802AA
Greutate 0.3 kg

Nr. model CD802AA
Intrare incărcător	220-240V, 50Hz 0.4A
Ieşire incărcător	21V = 2.5A
Timp de incărcare accumulator 2Ah	60 minutes
Timp de incărcare accumulator 4Ah	120 minutes
Accumulatori recomandați	CD801AA, CD803AA
Greutate 0.36 kg

Nr. model CD803AA
Tip accumulator Lithium-Ion
Voltaj 20V	==
Capacitate 4.0 Ah
Incărcător recomandat CD802AA
Greutate 0.65 kg

Utilizați numai următoarele baterii ale platformei de baterii VONROC VPOWER 20V. Alte tipuri de acumulatori pot exploda provocand rănire personală și daune.

CD801AA 20V, 2Ah Lithiu-Ion

CD803AA 20V, 4Ah Lithiu-Ion

Utilizați numai următoarele încărcător pentru a încărca aceste baterii.

CD802AA Incărcător rapid

Bateriile platformei VONROC VPOWER 20V sunt interschimbabile cu toate uneltele VONROC VPOWER 20V.

Nivelul vibratiilor

Nivelul emisiilor de vibrații menționat în acest manual de instrucțiuni a fost măsurat în conformitate cu un test standardizat precizat în EN 62841; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci cand folositi scula pentru aplicatiile menționate:

• utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost intreținute, poate crește semnificativ nivelul de expunere;
• momentele in care scula este oprită sau cand funcționează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere.

Protejați-vă impotriva efectelor vibrațiilor prin intreținerea sculei și a accesoriiilor sale, păstrand mainile calde și organizand procesele de lucru.

DESCRIERE

Numerele din text se refera la diagramele de la paginile 2-4.

1. Buton blocare
2. Comutator pornire/oprire
3. Comutator laser
4. Mâner auxiliar
5. Laser
6. Indicator pentru unghi înclinat
7. Şurub fluture pentru unghi încinat
8. Marcaj de tăiere, 45°
9. Marcaj de tăiere, 0°

10. Şurub fluture pentru ghidaj paralel

11. Mâner

12A. Conexiune vid

12B. Adaptor vid

1. Mâner pentru retragerea dispozitivului inferior de protectie

2. Dispozitiv de protectie superior

3. Şurub de prindere

4. Flanşă de prindere

5. Placă de bază

6. Dispozitiv de protectie inferior

7. Buton deblocare accumulator

8. Acumulator

9. Blocare ax

10. Şurub fl uture pentru reglarea adâncimii
11. Indicator pentru reglarea adâncimii
12. Ghidaj paralel
13. Şurub de reglare laser
14. Buton indicatori accumulator LED
15. Indicatori accumulator LED
16. Încărcător
17. Indicatori LED încărcător

3. ASAMBLAREA

Inainte de orice lucrare asupra uneltei, decuplați bateria.

Inainte de prima utilizare, accumulatorul trebuie să fi e incărcat.

Introducerea accumulatorului în maşină (Fig. B, E)

Asigurați-vă că exteriorul accumulatorului este curat și uscat înainte de a-l conecta la accumulator sau la mașină.

1. Introduceți bateria (20) în suportul mașinii, așa cum este indicat în Fig. E.
2. Apăsați accumulatorul până când se fi xează în poziție.

Scoaterea accumulatorului din maşină (Fig. B, E)

1. Apăsați butonul de deblocare a accumulatorului (19).
2. Trageți acumulatorul din mașină, așa cum este indicat în Fig. E.

Verifi carea nivelului de încărcare a accumulatorului (Fig. F)

• Pentru a verifi ca nivelul de încărcare a acumulatorului, apăsați scurt butonul (26) de pe accumulator.
• Acumulatorul este prevăzut cu 3 lumini care indică nivelul de încărcare, numărul de lumini aprinse semnifi că gradul de încărcare a bateriei.
• Atunci când luminile sunt stinse, acest lucru semnifi că faptul că accumulatorul este descărcat și trebuie încărcat imediat.

Încărcarea accumulatorului folosind încărcătorul (Fig. F)

1. Scoateți acumulatorul (20) din mașină.

2. Întoarceți invers accumulatorul (20) și împingeți-l în încărcător (28), așa cum este indicat în Fig. F.

3. Apăsați accumulatorul până când este introdus complet în locaș.

4. Conectați mufa încărcătorului la o priză electrică și așteptați o perioadă. Indicatorii cu LED (12) de pe încărcător (28) se vor aprinde și vor indica nivelul de încărcare.

Încărcătorul are 2 indicatori LED (29), care indică nivelul procesului de încărcare:

Nivel LED roşu Nivel LED verde Nivel de incărcare
Oprit Oprit Fără alimentare
Oprit Pornit		Mod standby:- Nu este niciun acu-mulator introdus sau,- Acumulator intro-dus dar incărcarea s-a sfarşit
Pornit	Oprit	Incărcare accumulator in progres

Încărcarea completă a accumulatorului de 2Ah poate dura până la 60 minute.
Încărcarea completă a accumulatorului de 4Ah poate dura până la 120 minute.

După încărcarea completă a accumulatorului, scoateți mufa încărcătorului din priză și îndepăratați acumulatorul din încărcător.

Atunci când nu folosiți mașina, este indicat să depozitați accumulatorul în stare încărcată.

Aspirarea prafului extern

Conexiunea vid (12A) permite atașarea unui aspirator la mașină. De asemenea, este inclus un adaptor de vid (12B), care permite utilizarea țevilor de vid cu diametru mai mic.

Înlocuirea lamei de ferăstrău (Fig. A, B)

La montarea lamei de ferăstrău, purtați mânuși de protecție. Pericol de rănire atunci când atingeți lama ferăstrăului.

Utilizați numai lame care corespund datelor caracteristice din instrucțiunile de operare.

În niciun caz nu folosiți discuri de şlefuit pe post de instrument de tăiere.

Pentru înlocuirea lamei ferăstrăului, cel mai bine este să setați adâncimea la 0 mm și să setați unghiul înclinat la 0 °. Ulterior, mașina poate fi așezată lateral, sprijinindu-se pe carcasa motorului și pe placa de bază.

Îndepărtarea lamei de ferăstrău

1. Tineți apăsat pe butonul de blocare a axului (21).
2. Slăbiți şurubul de prindere (15) folosind cheia hexagonală furnizată, rotind în sens antiorar.
3. Scoateți şurubul de prindere (15) și fl anşa de prindere (16).
4. Retrageti dispozitivul de protectie inferior (18) folosind mânerul (13) și scoateți lama ferăstrăului.

Montarea lamei de ferăstrău

1. Curățați lama ferăstrăului și toate piesele de prindere care urmează să fi e asamblate.
2. Retrageți dispozitivul de protectie inferior (18) folosind mânerul (13) și montați lama ferăstrăului. Asigurați-vă că săgeata de pe lama ferăstrăului corespunde cu săgeata de pe protecția superioară (14).
3. Montați fl anșa de prindere (16). Asigurați-vă că laturile plate ale fl anșei de prindere corespund cu laturile plate ale axului lamei. De asemenea, asigurați-vă că partea convexă a fl anșei de prindere este montată la exterior.
4. Tineți apăsat pe butonul de blocare a axului (21).
5. Montați şurubul de prindere (15) folosind cheia hexagonală furnizată, rotind în sens orar.

Ataşarea ghidajului paralel (Fig. D)

1. Slăbiți şurubul fl uture pentru ghidajul paralel (10).
2. Montați ghidajul paralel (24) pe placa de bază (17).
3. Setați lățimea de tăiere dorită folosind indicatorul de pe ghidajul paralel (24) și marcajul de tăiere de pe placa de bază (17). Marcajul de tăiere 45° (8) indică poziția lamei de ferăstrău pentru tăieturile în unghi de 45°. Marcajul de tăiere 0° (9) indică poziția lamei de ferăstrău pentru tăieturile în unghi drept.
4. Strângeti şurubul fl uture (10).

4. ÎNAINTE

Pornirea/oprirea maşinii (Fig. A)

• Pentru a porni aparatul, apăsați și mențineți apăsat butonul de blocare (1) și apăsați butonul de pornire/oprire (2).
• Pentru a opri mașina, eliberați comutatorul de pornire/oprire (2).

Pornirea/oprirea laserului (Fig. A)

- Apăsați comutatorul laserului (3) pentru a porni sau opri laserul. Comutatorul laserului (3) pornește, de asemenea, lumina de lucru cu LED-uri.

Ajustarea de precizie a laserului

Notă: Pentru a testa funcția laser, bateria trebuie introdusă în unealta electrică.

În timp ce reglați laserul, nu activați niciodată comutatorul de pornire/oprire. Pornirea accidentală a sculei electrice poate duce la răniri.

Dacă laserul (5) nu mai indică linia de tăiere corec-tă, puteți reajusta laserul. Pentru aceasta, reglați șurubul de ajustare a laserului (25) și setați laserul până când indică o linie de tăiere corectă.

Reglarea unghiului înclinat (Fig. A, B)

Marcajul de tăiere 0° (9) indică poziția lamei de ferăstrău pentru tăieturile drepte. Marcajul de tăiere 45° (8) indică poziția lamei de ferăstrău pentru tăieturile la 45°.

1. Slăbiti şurubul fl uture (7)
2. Reglați placa de bază (17) în poziția dorită (0°-45°). Unghiul de tăiere (înclinația) poate fi citit pe indicator (6).
3. Strângeti şurubul fl uture (7).

Reglarea adâncimii de tăiere (Fig. C)

1. Slăbiți şurubul fl uture (22).
2. Mutati placa de bază (17) în poziția dorită. Adâncimea de tăiere poate fi citită pe indicator (23).
3. Strângeti şurubul fl uture (22).

Utilizare optimă

- Tineți piesa folosind cleme sau menghină pentru a avea ambele mâini libere pentru a acționa ferăstrăul.

• Porniți ferăstrăul și așezați placa inferioară pe piesa de prelucrat.
• Deplasați încet ferăstrăul spre linia de tăiere trasată anterior și împingeti încet unealta spre înainte.
• Apăsați cu fermitate placa de jos pe piesa de prelucrat, în caz contrar ferăstrăul circular poate începe să vibreze, provocând ruperea lamei mai ușor.
• Lăsați ferăstrăul să execute operația. Nu aplicați presiune nejustifi cată pe ferăstrăul circular.

5. ÎNTRETINERE

Înainte de curatare si întretinere, opriti alimentarea electrica a masinii si scoateti acumulatorul din masina.

Curățați regulat carcasa cu o cârpă moale, de preferat după fi ecare utilizare. Curățați fantele de aerisire de praf și murdărie. Îndepărtați murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiți solventi precum benzină, alcool, amoniac, etc. Astfel de substanțe chimice vor deteriora componentele sintetice.

MEDIU ÎNCONJURĂTOR

Aparatele electrice sau electronice deteriorate si/sau defecte trebuie colectate în locurile de reciclare corespunzatoare.

Numai pentru tarile din CE

Nu aruncati echipamentele actionate electric împreuna cu gunoiul menajer. Conform Indicatiei europene 2012/19/EU pentru echipamente electrice si electronice uzate si a implementarii sale la nivel national, echipamentele actionate electric scoase din uz trebuie colectate separat si evacuate într-o maniera ecologica.

GARANTIE

Produsele VONROC sunt realizate la cele mai inalte standarde de calitate și sunt garantate in privința materialelor și a manoperei pentru intreaga perioadă de utilizare in garanție, incepand cu data achiziției. In cazul in care produsul se defectează in timpul perioadei de utilizare, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modifi cările care realizate sau care s-au incercat a fi efectuate de centre de service neautorizate.
• Uzura in condiții normale.
• Unealta care a fost abuzată, utilizată intr-un mod neglijent sau intreținută în mod inadecvat.
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzand garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. In nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de representant trebuie să fi e limitate la reparațiile sau la inlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.

1. INSTRUÇÕES DE SEGURANÇA

(RO) Declarăm prin aceasta cu răspunderea deplină că produsul acesta este în conformitate cu următoarele standarde sau directive: este în conformitate cu Directiva 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 cu privire la interzicerea utilizării anumitor substanțe periculoase la echipamentele electrice și electronice.
