BRUKSANVISNING S_CS501DC Vonroc

SV Översättning av bruksanvisning i original 61

Läs de medföljande säkerhetsvarning arna, de kompletterande säkerhets varningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara säkerhetsvarningarna och anvisningar na för framtida bruk.

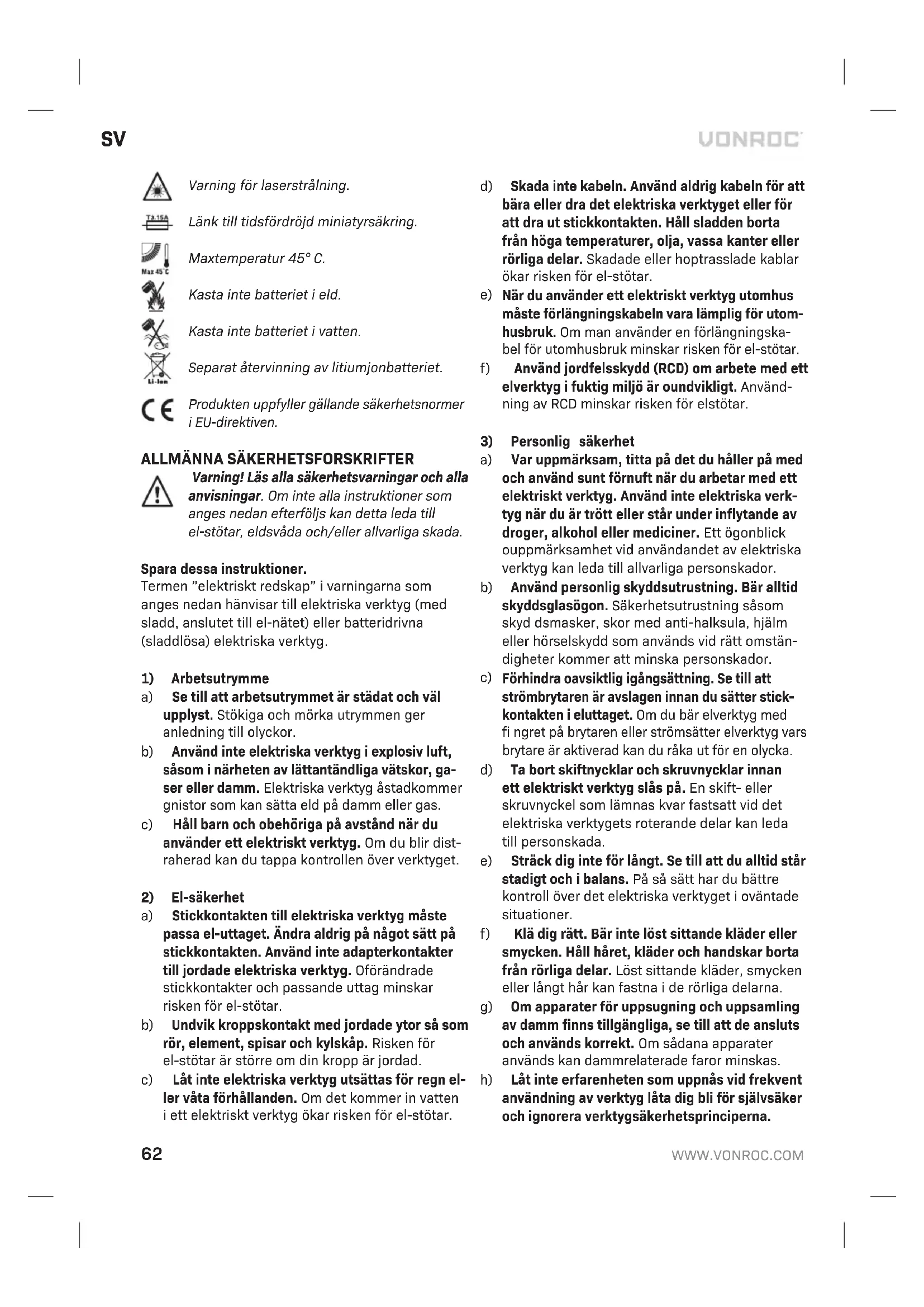

Följande symboler används i användarhandboken eller på produkten:

Läs användarhandboken.

Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs.

Håll åskådare, särskilt barn och husdjur på ett avständ mer än 10 meter.

Använd ögonskydd.

Använd hörselskydd.

Använd en skyddsmask mot damm.

Observera måtten på sågbladet. Håldiametern måste matcha verktygsspindeln utan spel. Om det är nödvändigt att använda reducerare, se till att dimensionerna på reduceraren är lämpliga för basbladets tjocklek och sågbladets diameter, såväl som verktygsspindeldiametern. Använd så långt det är möjligt reducerare som medföljer sågbladet. Sågbladets diameter måste matcha den information som anges på symbolen.

Riskområde! Håll händerna långt borta (10 cm) från skärområdet när maskinen är igång. Risk för skador om man kommer i kontakt med sågklingan.

Varning för laserstrålning.

Länk till tidsfördröjd miniatyrsäkring.

Maxtemperatur 45° C.

Kasta inte batteriet i eld.

Kasta inte batteriet i vatten.

Separat återvinning av litiumjonbatteriet.

Produkten uppfyller gällande säkerhetsnormer i EU-direktiven.

ALLMÄNNA SÄKERHETSFORSKRIFTER

Varning! Läs alla säkerhetsvarningar och alla anvisningar. Om inte alla instruktioner som anges nedan efterföljs kan detta leda till el-stötar, eldsvåda och/eller allvarliga skada.

Spara dessa instruktioner.

Termen "elektriskt redskap" i varningarna som anges nedan hänvisar till elektriska verktyg (med sladd, anslutet till el-nätet) eller batteridrivna (sladdlösa) elektriska verktyg.

1) Arbetsutrymme

a) Se till att arbetsutrymmet är städat och väl upplyst. Stökiga och mörka utrymmen ger anledning till olyckor.
b) Använd inte elektriska verktyg i explosiv luft, såsom i närheten av lättantändliga vätskor, gaser eller damm. Elektriska verktyg åstadkommer gnistor som kan sätta eld på damm eller gas.
c) Håll barn och obehöriga på avständ när du använder ett elektriskt verktyg. Om du blir distraherad kan du tappa kontrollen över verktyget.

2) El-säkerhet

a) Stickkontakten till elektriska verktyg måste passa el-uttaget. Ändra aldrig på något sätt på stickkontakten. Använd inte adapterkontakter till jordade elektriska verktyg. Oförändrade stickkontakter och passande uttag minskar risken för el-stötar.
b) Undvik kroppskontakt med jordade ytor så som rör, element, spisar och kylskåp. Risken för el-stötar är större om din kropp är jordad.
c) Låt inte elektriska verktyg utsättas för regn eller våta förhållanden. Om det kommer in vatten i ett elektriskt verktyg ökar risken för el-stötar.

d) Skada inte kabeln. Använd aldrig kabeln för att bära eller dra det elektriska verktyget eller för att dra ut stickkontakten. Håll sladden borta från höga temperaturer, olja, vassa kanter eller rörliga delar. Skadade eller hoptrasslade kablar ökar risken för el-stötar.
e) När du använder ett elektriskt verktyg utomhus måste förlängningskabeln vara lämplig för utomhusbruk. Om man använder en förlängningskabel för utomhusbruk minskar risken för el-stötar.
f) Använd jordfelsskydd (RCD) om arbete med ett elverktyg i fuktig miljö är oundvikligt. Användning av RCD minskar risken för elstötar.

3) Personlig säkerhet

a) Var uppmärksam, titta på det du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött eller står under inflytande av droger, alkohol eller mediciner. Ett ögonblick ouppmärksamhet vid användandet av elektriska verktyg kan leda till allvarliga personskador.
b) Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning såsom skyd dsmasker, skor med anti-halksula, hjälm eller hörselskydd som används vid rätt omständigheter kommer att minska personskador.
c) Förhindra oavsiktlig igångsättning. Se till att strömbrytaren är avslagen innan du sätter stickkontakten i eluttaget. Om du bär elverktyg med fi ngret på brytaren eller strömsätter elverktyg vars brytare är aktiverad kan du råka ut för en olycka.
d) Ta bort skiftnycklar och skruvnycklar innan ett elektriskt verktyg slås på. En skift- eller skruvnyckel som lämnas kvar fastsatt vid det elektriska verktygets roterande delar kan leda till personskada.
e) Sträck dig inte för långt. Se till att du alltid står stadigt och i balans. På så sätt har du bättre kontroll över det elektriska verktyget i oväntade situationer.
f) Klä dig rätt. Bär inte löst sittande kläder eller smycken. Håll håret, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken eller långt här kan fastna i de rörliga delarna.
g) Om apparater för uppsugning och uppsamling av damm finns tillgängliga, se till att de ansluts och används korrekt. Om sådana apparater används kan dammrelaterade faror minskas.
h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna.

En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Underhåll av elektriska verktyg
a) Överbelasta inte ett elektriskt verktyg. Använd rätt sorts verktyg till det arbete du vill utföra. Rätt sorts elektriskt verktyg gör arbetet bättre och säkrare i den hastighet det var designat för.
b) Använd inte verktyget om strömbrytaren är trasig. Om ett elektriskt verktyg inte kan kontrolleras med hjälp av en strömbrytare är det farligt och måste lagas.
c) Koppla loss stickkontakten från verktyget innan du utför några justeringar, byter tillbehör eller förvarar det. Med dessa preventiva säkerhets-åtgärder minskas risken för att det elektriska verktyget går på av misstag.
d) Förvara elektriska verktyg som inte är i bruk utom räckhåll för barn och låt inte personer som inte känner till verktyget eller dessa instruktioner använda det. Elektriska verktyg är farliga i händerna på oerfarna användare.
e) Underhåll elektriska verktyg. Kontrollera att alla rörliga delar är i rät linje och fastsatta, att inga delar är trasiga och att de är korrekt monterade. Kontrollera även annat som kan påverka verktygets funktion. Om det elektriska verktyget är trasigt måste det repareras innan det tas i bruk. Många olyckor förorsakas av dåligt underhållna elektriska verktyg.
f) Håll alltid sågande och skärande verktyg vassa och rena. Sågande och skärande verktyg med vassa eggar/skär fastnar inte så lätt och är enklare att hålla kontroll över.
g) Använd det elektriska verktyget, dess tillbehör, borrande eller skärande delar etc. enligt dessa instruktioner och på det sätt som det är avsett för. Ta med förutsättningarna och det arbete som ska utföras i beräkningarna. Att använda ett elektriskt verktyg för andra arbeten än det är avsett för kan resultera i farliga situationer.
h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.
5) Användning och skötsel av batteri och laddare
a) Använd endast den laddare som anges av tillverkaren. En laddare som passar en typ av batteri kan orsaka brand om den används för ett annat batteri.

b) Använd endast elverktyget med ett batteripack som är avsett för verktyget. Användning av andra batteripack kan medföra risk för skador och brand.
c) När du inte använder batteriet ska det förvaras så att inga små metallföremål som t.ex. gem, mynt, spikar, skruvar osv. kan kortsluta kontakterna på batteriet. Kortslutning av batterikon-takterna kan orsaka brännskador eller brand.
d) Under extrema förhållanden kan vätska läcka ut från batteriet; undvik kontakt. Skölj med vatten vid kontakt med kroppsdelar. Uppsök genast en läkare om du får vätska i ögonen. Vätska från batteriet kan orsaka irritation eller frätskador.
e) Använd inte batterier eller verktyg som är skadade eller modifi erade. Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada.
f) Utsätt inte batteri eller verktyg för eld eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explosion. OBS! Temperaturen "130 °C" kan ersättas med temperaturen "265 °F".
g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget utanför det temperaturområde som anges i instruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

6) Service
a) Låt ditt elverktyg servas av en kvalifi cerad reparatör och enbart med originalreservdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.
b) Utför aldrig service på skadade batterier. Service av batteri ska endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

SÄKERHETSVARNINGAR FÖR CIRKELSÅGAR Sågmetoder

• Varning: Håll händerna borta från skärhuvudområdet och klingan. Håll din andra hand på extrahandtaget, på motorhöljet. Om båda händerna håller i sågen kan de inte skadas av klingan.
• Sträck dig inte in under arbetsstycket. Skyddet skyddar dig inte från klingan under arbetsstycket.

• Justera skärdjupet till arbetsstyckets tjocklek. Mindre än en hel tand av klingans tänder ska synas under arbetsstycket.

• Håll aldrig arbetsstycket i händerna eller tvärs över benet medan du skär. Säkra arbetsstycket vid ett stabilt underlag. Det är viktigt att stödja arbetsstycket ordentligt för att minimera kroppexponering, knivbindning eller förlust av kontroll.

• Håll elverktyget i de isolerade greppytorna när du utför arbete där kapitillbehör kan komma i kontakt med dolda ledningar. Vid kontakt med en strömförande ledning kommer verktygets metalldelar också att bli strömförande och du kan få en elektrisk stöt.
• Använd alltid ett klyvstöd eller en styrlinjal vid kapning. Detta förbättrar noggrannheten och minskar risken för att klingan ska fastna.
• Använd alltid sågklingor av rätt storlek och med rätt form på monteringshålet (diamantformade resp. runda). Klingor som inte matchar monteringshårdvaran på sågen kommer att gå excentriskt och orsaka förlust av kontroll.
• Använd aldrig skadade eller felaktiga klingbrickor/-bultar. Klingbrickorna och bulten har utformats speciellt för din såg, för optimal prestanda och säkerhet vid drift.

Kast och relaterade varningar

• Kast är en plötslig reaktion på en klämd, fastsatt eller dålig sågklinga, vilket orsakar att sågen okontrollerat lyfts upp ur arbetsstycket mot användaren.
• När klingan kläms fast eller drivs av spåret stannar klingan och motorreaktionen driver då enheten snabbt bakåt mot användaren.
• Om klingan blir sned eller skev vid snittet kan tänderna på baksidan av klingan gräva in i ovandelen av träytan vilket får klingan att åka ut ur spåret och hoppa bakåt mot operatören.
• Kast är ett resultat av felaktig användning av sågen och/eller felaktigt tillvägagångssätt och kan undvikas genom lämpliga försiktighetsåtgärder som anges nedan.
• Håll ett fast grepp med båda händerna på sågen och placera armarna så att du kan stå emot kastets kraft. Placera dig på ena sidan av klingan, men inte i linje med klingan. Kast kan leda till att sågen hoppar bakåt, men kraften kan kontrolleras av operatören, om lämpliga försiktighetsåtgärder vidtas.
• När klingan fastnar eller när du avbryter sågningen av någon annan anledning, släpp avtryckaren och håll sågen i materialet utan att röra på den tills sågklingan har stannat helt.

Försök aldrig avlägsna sågen från arbetsstycket eller dra sågen bakåt medan sågklingan är i rörelse då kast kan förekomma. Utred och vidta korrigerande åtgärder för att undanröja orsaken till att klingan fastnar.

• Se till att sågklingan är mitt i sågskäret och att sågtänderna inte sitter fast i materialet om sågen startas om medan den befi nner sig i arbetsstycket. Om sågklingan sitter fast, kan den studsa upp eller slå tillbaka från arbetsstycket när sågen startas om.
• Stöd stora skivor för att minimera risken för kast eller att bladet fastnar. Stora arbetsstycken tenderar att ge efter till följd av deras egenvikt. Stöd måste därför placeras under sågen på båda sidorna, nära såglinjen och nära skivänden.
• Använd inte slöa eller skadade klingor. Slöa eller felaktigt inställda sågklingor åstadkommer smala sågspår vilket ger stark friktion och får klingan att fastna.
• Klingans djup och lässpakarna för avfasning-sjusteringen måste vara åtdragna och kontrollerade innan kapningen kan starta. Om klingans inställning ändras under sågningen kan det orsaka kast och att klingan fastnar.
• Var speciellt försiktig när du gör ett "instick" i väggar eller andra blinda ytor. Den utskjutan-de sågklingan kan stöta på föremål vilket kan orsaka kast.

Lägre skyddsfunktion

• Kontrollera före varje användning att det lägre klingskyddet stänger som det ska. Använd inte sågen om skyddet inte rör sig fritt eller stängs omedelbart. Kläm eller bind aldrig fast det nedre skyddet i öppen position. Om sågen tappas av misstag kan det nedre skyddet deformeras. Lyft det nedre skyddet med det indragbara handtaget och se till att det rör sig fritt och inte vidrör klingan eller någon annan del, i alla vinklar och djup.
• Kontrollera det nedre skyddets fjäderfunktion. Om skyddet och fjädern inte fungerar felfritt, måste de servas före användningen. Det nedre skyddet kan gå trägt på grund av skadade delar, klibbiga avlagringar eller ansamling av skräp.
• Det nedre skyddet kan dras in manuellt endast för specialsågning som instickssågning och vinkelsågning. Höj det nedre skyddet genom att dra in handtaget och så snart klingan kommer in i materialet, släpp det nedre skyddet. För alla

andra sågningar bör det nedre skyddet fungera automatiskt.

- Se alltid till att det nedre skyddet täcker klingan innan du placerar sågen på en bänk eller på golvet. En oskyddad avstannad klinga gör att sågen kan gå baklänges och kapa allt som är i vägen. Var medveten om den tid det tar för klingan att stanna efter att brytaren släppts.

YTTERLIGARE SÄKERHETSVARNINGAR

• Varning för laserstrålning. Laserklass 2, P max: <1 mW, λ: 650 nm, EN 60825-1:2014. Titta inte direkt in i laserstrålen eller öppningen från vilken den kommer ut. Rikta aldrig laserstrålen mot människor, djur eller refl ekterande ytor. Även kort ögonkontakt kan leda till ögonskador. Undersökning av laserutgångsöppningen med optiska instrument (t.ex. förstoringsglas, kikare och liknande) medför risk för ögonskador. När du arbetar med en laser av klass 2, följ de nationella föreskrifterna för användning av ögonskydd.
• Stick inte in fingrarna i sågspånsutkastet. De kan skadas av roterande delar.
• Använd inte sågen ovanför huvudet. Om du gör det kan du inte behärska elverktyget tillräckligt bra.
• Använd lämpliga detektorer för att avgöra om det fi nns dolda ledningar inom arbetsområdet eller kontakta lokalt kraftbolag för hjälp.. Kontakt med elektriska ledningar kan leda till brand och elektrisk stöt. Skador på en gasledning kan leda till explosion. Penetrering av en vattenledning kan orsaka egendomsskador.
• Elverktyget får inte sitta fast när det används. Det är inte konstruerat för drift med ett sågbord.
• Använd inte sågklingor av snabbstål (HSS). Sådana sågklingor kan lätt gå sönder.
• Såga inte järnmetaller. Glödande spån kan antända dammutsugningen.
• Håll alltid i maskinen stadigt med båda händerna och se till att du intar en säker ställning när du arbetar med den. Elverktyget hanteras säkrare med båda händerna.
• Säkraarbetsstycket. Ett arbetsstycke som klämts fast med fastklämningsenheter eller i ett skruvstäd hålls säkrare än det görs för hand.
• Vänta alltid till maskinen stannat helt innan den läggs ned. Verktygets insats kan fastna och leda till att kontrollen förloras över verktyget.
• Geringsssågar är avsedda att såga trä och träliknande produkter, den kan inte användas med slipande kapskivor för sågning av metallhalti-

ga material såsom stänger, stag, stolpar etc. Slipdamm gör att rörliga delar, såsom det nedre skyddet, fastnar. Gnistor från slipande kapningar kommer att bränna det nedre skyddet, spåninsatsen och andra platsdelar.

• Använd endast sågblad som är markerade med en hastighet som är lika högre eller högre än den hastighet som är markerad på maskinen.
• Använd endast sågblad som överensstämmer med specifi kationerna i denna bruksanvisning och som har testats och märkts i enlighet med EN 847-1.

SÄKERHETSVARNINGAR FÖR BATTERI

a) Öppna inte batteriet. Risk för kortslutning.
b) Skydda batteriet mot hetta, t.ex. mot kontinuerlig intensiv solstrålning, brand, vatten och fukt. Risk för explosion.
c) Vid skada och felaktig användning av batteriet kan ångor läcka ut. Ventilera området och sök medicinsk hjälp vid besvär. Ångorna kan irritera andningssystemet.
d) Använd endast batteriet i kombination med din Vonroc industriprodukt. Denna åtgård ensamt skyddar batteriet mot farlig överbelastning.
e) Batteriet kan skadas av vassa föremål såsom spikar eller skruvmejslar eller externa krafter. En intern kortslutning kan uppstå och batteriet kan brinna, avge rök, explodera eller överhettas.

FÖR LADDAREN

Avsedd användning

Ladda endast CD801AA och CD803AA typ av laddningsbara batterier Batteripaket med laddaren. Andra typer av batterier kan explodera och orsaka personskada och skada.

a) Apparaten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte övervakas eller instrueras.
b) Barn som övervakas får inte leka med apparaten.
c) Ladda inte batterier som inte är uppladdningsbara!
d) Batterierna måste placeras i ett väl ventilerat område under laddning!

2. MASKININFORMATION

Avsedd användning

Denna sladdlösa cirkelsåg är avsedd för längsgående, tvärgående och snedskärning i trä samtidigt som bottenplattan vilar stadigt på arbetsstycket.

Sågning av plast eller metaller är inte tillåtet.

Elverktyget med det monterade sågbladet är utformat med tillräcklig kapacitet för sågning av lövträ och barrved samt spånskivor och träfi berskivor. Sågbladet är inte utformat för att hugga ved. Använd inte sågen för att såga andra material än de som anges i bruksanvisningen.

TEKNISKA SPECIFIKATIONER

Denna handbok har tagits fram for olika uppsattningar / artikelnummer. Kontrollera motsvarande artikelnummer i specifi kationstabellen nedan for korrekt sammansattning och innehall i din uppsattning.

Modellnr. Batterier ingår Laddare ingår
CS501DC	-	-
S_CS501DC	CD801AA CD802AA
S2_CS501DC	2 x CD801AA CD802AA
S3_CS501DC	CD803AA CD802AA

Maskinformation
Spänning 20V	---
Varvtal utan belastning 4000 /min
Sågbladstorlek ∅150×∅16×1.6mm
Sågkapacitet 0° 48mm
Sågkapacitet 45° 36mm
Vikt 2.1 kg
Ljudtrycknivå L_PA	75.3 dB(A), K=3dB(A)
Ljudeffektnivå L_WA	86.3 dB(A), K=3dB(A)
Vibration 3.015 m/s	^2K=1.5 m/s^2

Modellnr. CD801AA
Batterityp	Litium-jon
Spänning	20V ——
Kapacitet	2,0 Ah
Rekommenderad laddare	CD802AA
Vikt	0,3 kg

Modellnr. CD802AA
Laddarinmatning	220-240V, 50Hz 0,4A
Laddarutmatning	21V = 2,5A
Laddningstid 2Ah batteri	60 minuter
Laddningstid 4Ah batteri	120 minuter

Rekommenderade batterier CD801AA, CD803AA
Vikt	0,36 kg

Modellnr. CD803AA
Batterityp	Litium-jon
Spänning	20V ——
Kapacitet	4,0 Ah
Rekommenderad laddare	CD802AA
Vikt	0,65 kg

Anvand endast foljande batterier fran VONROC VPOWER 20V batteriplattform. Anvandning av andra batterier kan orsaka allvarliga skador eller skador pa verktyget.

CD801AA 20V, 2Ah Lithium-jon

CD803AA 20V, 4Ah Lithium-jon

Foljande laddare kan användas for att ladda dessa batterier.

CD802AA Snabbladdare

Batterierna fran VONROC VPOWER 20V batteriplattform ar utbytbara mellan alla VONROC VPOWER 20V batteriplattforms verktyg.

Vibrationsniva

Vibrationsemissionsvardet som star pa baksidan av den har instruktionsboken har uppmatts enligt ett standardiserat test I enlighet med EN 62841; detta varde kan användas for att jamfora vibrationen hos olika verktyg och som en ungefarlig uppskattning av hur stor vibration användaren utsatts for nar verktyget används enligt det avsedda syftet:

• om verktyget används på ett annat an det avsedda syftet eller med fel eller daligt underhallna tillbehor kan detta drastiskt oka vibrationsnivan;
• nar verktyget stangs av eller ar pa men inte används, kan detta avsevart minska vibrationsnivan.

Skydda dig mot vibration genom att underhalla verktyget och dess tillbehor, halla handerna varma och styra upp ditt arbetssatt.

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen på sidorna 2-4.

1 Låsknapp
2. Strömbrytare
3. Laserreglage
4. Extrahandtag
5. Laser

1. Skala för fasningsvinkel

2. Vingbult för fasningsvinkel

3. Sågmärke, 45°

4. Sågmärke, 0°

5. Vingmutter för parallellanslag

6. Handtag

12A. Vakuumanslutning

12B. Vakuumadapter

1. Spak för infällning av nedre skydd

2. Övre skydd

3. Klämbult

4. Klämfl äns

5. Basplatta

6. Nedre skydd

7. Upplåsningsknapp för batteriet

8. Batteri

9. Spindellås

10. Vingbult för djupjustering

11. Skala för djupjustering

12. Parallellanslag

13. Ställskruv för laser

14. Knapp för batteri-LED-indikatorer

15. Batteri-LED-indikatorer

16. Laddare

17. LED-laddningsindikering

3. MONTERING

Ta bort batteriet innan du utfor nagot arbete pa elverktyget.

Batteriet maste laddas innan det används for forsta gangen.

Insättning av batteriet i maskinen (Fig. B, E)

Se till att batteriets utsida är ren och torr innan du ansluter det till laddaren eller maskinen.

1. Sätt in batteriet (20) i maskinens bas enligt fi g. E.

2. Skjut batteriet framåt tills det klickar på plats.

Borttagning av batteriet från maskinen (Fig. B, E)

1. Tryck på batterilåsningsknappen (19)

2. Dra ut batteriet ur maskinen enligt fi g. E.

Kontroll av batteriets laddningsstatus (Fig. F)

- Tryck kort på knappen (26) på batteriet för att kontrollera batteriets laddningsstatus.

- Batteriet har 3 lampor som indikerar laddningsnivån. Ju fl er lampor som lyser, desto mer är batteriet laddat.

- När lamporna inte lyser betyder det att batteriet är tomt och måste laddas omedelbart.

Laddning av batteriet med laddaren (Fig. F)

1. Ta ut batteriet (20) från maskinen.
2. Vänd batteriet (20) upp och ner och tryck in det i laddaren (28) enligt fi g. F.
3. Tryck in batteriet tills det kommer in i luckan helt.
4. Koppla in laddarens kontakt i ett eluttag och vänta en stund. Laddarens (28) LED-indikeringar kommer att lysa och visa laddningsstatusen.

Laddaren har två laddningsindikeringslampa (29) som indikerar laddningsprocessens status:

Röd LED Status	Grön LED status	Laddningsstatus
Av Av Ingen ström
Av På		Standbyläge:- Inget batteri insatt eller,- Batteri insatt men laddningen slutfördes
På	Av	Batteriladdning pågår

• Det kan ta upp till 60 minuter att fulladda 2 Ah-batteriet.
• Det kan ta upp till 120 minuter att fulladda 4 Ah-batteriet.

Ta ut laddningskontakten från uttaget och ta ut batteriet från laddaren när batteriet har fulladdats.

När maskinen inte används under längre tid är det bäst att lagra batteriet i laddat tillstånd.

Extern dammutsugning

Vakuumanslutningen (12A) gör att en dammsugare kan anslutas till maskinen. Dessutom ingår en vakuumadapter (12B) som möjliggör användning av vakuumrör med mindre diameter.

Byte av sågblad (fi g. A, B)

När du monterar sågbladet, använd skyddshandskar. Risk för skador om man kommer i kontakt med sågbladet.

Använd endast sågblad som motsvarar de karakteristiska data som anges i bruksanvisningen.

Använd absolut inte slipskivor som skärverktyg.

För att byta ut sågklingan är det bäst att ställa in djupet till 0 mm och ställa in avfasningsvinkeln på 0°. Därefter kan maskinen placeras på sidan och vila på motorhuset och bottenplattan.

Borttagning av sågblad

1. Håll in spindellåsknappen (21).
2. Lossa klämbulten (15) med den medföljande insexnyckeln och vrid moturs.
3. Ta bort klämbulten (15) och klämfl änsen (16).
4. Dra tillbaka det nedre skyddet (18) med spaken (13) och ta bort sågklingan.

Montering av sågklinga

1. Rengör sågklingan och alla klämdelar som ska monteras.
2. Dra tillbaka det nedre skyddet (18) med spaken (13) och montera sågklingan. Se till att pilen på sågklingan motsvarar pilen på det övre skyddet (14).
3. Montera klämflänsen (16). Se till att klämflän-sens plana sidor överensstämmer med klingax-elns plana sidor. Se också till att klämfl änsens konvexa sida är monterad på utsidan.
4. Håll in spindellåsknappen (21).
5. Montera klämbulten (15) med den medföljande insexnyckeln och vrid medurs.

Montera parallellanslag (fi g. D)

1. Lossa vingbulten för parallellanslaget (10).
2. Montera parallellanslaget (24) på basplattan (17).
3. Ställ in önskad skärbredd med hjälp av skalan på parallellanslaget (24) och sågmarkeringen på basplattan (17). Sågmärket 45° (8) anger såg-klingans läge för 45° vinklade snitt. Sågmärket 0° (9) anger sågklingans läge för rätvinkliga snitt.
4. Dra åt vingmuttern (10).

4. DRIFT

Igångsättning och avstängning av maskinen (fi g. A)

• För att starta maskinen, håll in låsknappen (1) och tryck på strömbrytaren (2).
• Släpp strömbrytaren (2) för att stoppa maskinen.

Igångsättning och avstängning av laser (fi g. A)

- Tryck på laserbrytaren (3) för att slå på eller av lasern. Laserbrytaren (3) tänder också LED-ar-betsbelysningen.

Finjustera lasern

Notera: För att testa laserfunktionen måste batteriet sättas i elverktyget.

När du justerar lasern, aktivera aldrig strömbrytaren. Oavsiktlig start av elverktyget kan leda till personskador.

Om lasern (5) slutar att indikera rätt såglinje kan du justera lasern. För att göra det, justera laserjusteringsskruven (25) och ställ in lasern tills den visar en korrekt såglinje.

Inställning av fasvinkeln (fi g. A, B)

Sågmärket 0° (9) anger sågklingans läge för raka snitt. Sågmärket 45° (8) anger sågklingans läge för 45° snitt.

1. Lossa vingmuttern (7)
2. Justera basplattan (17) till önskat läge (0°-45°). Sågvinkeln (fasningsvinkeln) kan avläsas på skalan (6).
3. Dra åt vingmuttern (7).

1. Lossa vingmuttern (22).
2. Flytta basplattan (17) till önskat läge. Sågdjupet kan avläsas på skalan (23).
3. Dra åt vingmuttern (22).

Optimal användning

• Håll arbetsstycket med klämmor eller ett skruvstycke för att ha båda händerna fria för att använda sågen.
• Slå på sågen och placera basplattan på arbetsstycket.
• Flytta sågen långsamt mot den tidigare ritade såglinjen och tryck långsamt verktyget framåt.
• Pressa basplattan kraftigt mot arbetsstycket, annars kan cirkelsågen börja vibrera och få klingan att brytas lättare.
• Låt sågen göra arbetet. Lägg inte onödigt tryck på cirkelsågen.

5. UNDERHÅLL

Stäng alltid av maskinen och ta ut batteripaketet från maskinen innan underhåll.

Rengör maskinen hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria

från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna.

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer.

Endast för EU-länder

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EU om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

VONROC produkter ar utvecklade enligt hogsta kvalitetsstandard och garanteras vara utan defekter bade vad galler material och tillverkning under den period som stipuleras enligt lag med borjan fran ursprungligt inkopsdatum. Om nagot fel uppstar pa produkten under denna period på grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt.

Foljande omstandigheter exkluderas fran denna garanti:

• Reparationer eller andringar som gjorts eller forsokt goras pa maskinen av ett icke auktoriserat servicecenter.
• Normalt slitage.
• Verktyget har missbrukats, anvants fel eller underhallits pa felaktigt satt.
• Icke-originalreservdelar har anvants.

Detta utgor hela garantin fran foretaget, antingen uttryckt eller underforstatt. Det fi nns inga andra garantier, uttalade eller underforstadda som galler utover ordalydelsen harav, hari, inklusive de outtalade garantierna for saljbarhet och lamplighet for ett sarskilt syfte. Under inga omstandigheter skall VONROC hallas ansvarig for nagra oforutsedda eller indirekta skador. Aterforsaljarens atgarder skall begransas till reparation eller byte av felaktiga enheter eller delar.

Med forbehall for andringar i produkten och bruksanvisningen. Specifi kationer kan andras utan forvarning.

1. SIKKERHEDSANVISNINGER

- Tryk kortvarigt på knappen (26) på batteriet for at kontrollere batteriets opladningsstatus.
