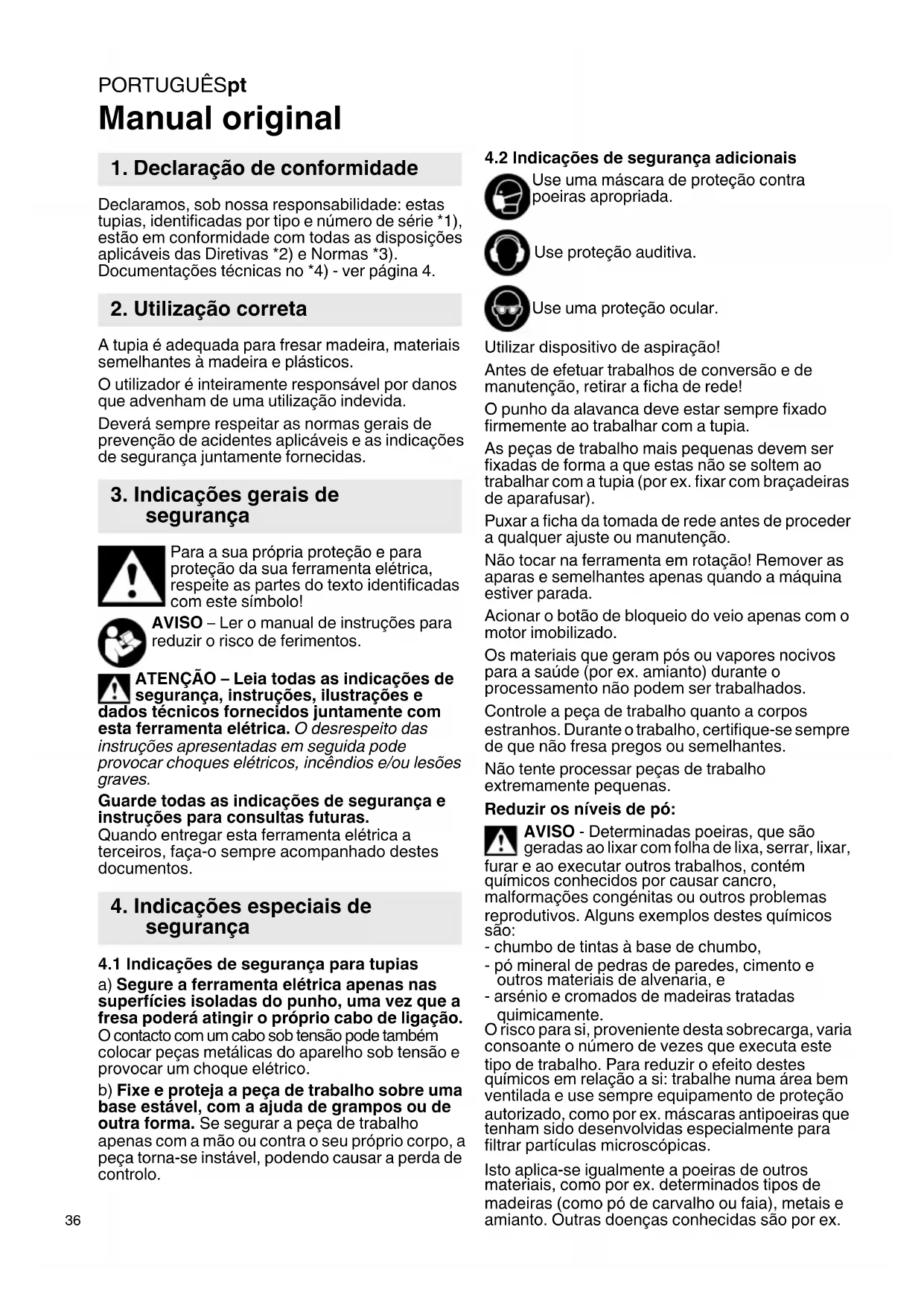

MANUAL DE UTILIZADOR OFE 738 METABO
1. Declaração de conformidade
Declaramos, sob nossa responsabilidade: estas tupias, identificadas por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Diretivas *2) e Normas *3). Documentações técnicas no *4) - ver página 4.
2. Utilização correta
A tupia é adequada para fresar madeira, materiais semelhantes à madeira e plásticos.
O utilizador é inteiramente responsável por danos que advenham de uma utilização indevida.
Deverá sempre respeitar as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas.
3. Indicações gerais de segurança
Para a sua própria proteção e para proteção da sua ferramenta elétrica, respeite as partes do texto identificadas com este símbolo!
AVISO – Ler o manual de instruções para reduzir o risco de ferimentos.
ATENÇÃO – Leia todas as indicações de segurança, instruções, ilustrações e os técnicos fornecidos juntamente com ferramenta elétrica. O desrespeito das instruções apresentadas em seguida pode provocar choques elétricos, incêndios e/ou lesões graves.
Guarde todas as indicações de segurança e instruções para consultas futuras.
Quando entregar esta ferramenta elétrica a terceiros, faça-o sempre acompanhado destes documentos.
4. Indicações especiais de segurança
4.1 Indicações de segurança para tupias
a) Segure a ferramenta elétrica apenas nas superfícies isoladas do punho, uma vez que a fresa poderá atingir o próprio cabo de ligação.
O contacto com um cabo sob tensão pode também colocar peças metálicas do aparelho sob tensão e provocar um choque elétrico.
b) Fixe e proteja a peça de trabalho sobre uma base estável, com a ajuda de grampos ou de outra forma. Se segurar a peça de trabalho apenas com a mão ou contra o seu próprio corpo, a peça torna-se instável, podendo causar a perda de controlo.
4.2 Indicações de segurança adicionais
Use uma máscara de proteção contra poeiras apropriada.
Use proteção auditiva.
Use uma proteção ocular.
Utilizar dispositivo de aspiração!
Antes de efetuar trabalhos de conversão e de manutenção, retirar a ficha de rede!
O punho da alavanca deve estar sempre fixado firmemente ao trabalhar com a tupia.
As peças de trabalho mais pequenas devem ser fixadas de forma a que estas não se soltem ao trabalhar com a tupia (por ex. fixar com braçadeiras de aparafusar).
Puxar a ficha da tomada de rede antes de proceder a qualquer ajuste ou manutenção.
Não tocar na ferramenta em rotação! Remover as aparas e semelhantes apenas quando a máquina estiver parada.
Acionar o botão de bloqueio do veio apenas com o motor imobilizado.
Os materiais que geram pós ou vapores nocivos para a saúde (por ex. amianto) durante o processamento não podem ser trabalhados.
Controle a peça de trabalho quanto a corpos estranhos. Durante o trabalho, certifique-se sempre de que não fresa pregos ou semelhantes.
Não tente processar peças de trabalho extremamente pequenas.
Reduzir os níveis de pó:
AVISO - Determinadas poeiras, que são geradas ao lixar com folha de lixa, serrar, lixar,
furar e ao executar outros trabalhos, contém químicos conhecidos por causar cancro, malformações congénitas ou outros problemas reprodutivos. Alguns exemplos destes químicos são:
- chumbo de tintas à base de chumbo,
- pó mineral de pedras de paredes, cimento e outros materiais de alvenaria, e
- arsénio e cromados de madeiras tratadas quimicamente.
O risco para si, proveniente desta sobrecarga, varia consoante o número de vezes que executa este tipo de trabalho. Para reduzir o efeito destes químicos em relação a si: trabalhe numa área bem ventilada e use sempre equipamento de proteção autorizado, como por ex. máscaras antipoeiras que tenham sido desenvolvidas especialmente para filtrar partículas microscópicas.
Isto aplica-se igualmente a poeiras de outros materiais, como por ex. determinados tipos de madeiras (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são por ex.
reações alérgicas e doenças respiratórias. Não deixe que o pó entre em contacto com o seu corpo.
Respeite as diretivas e as normas nacionais (por ex. disposições relativas à segurança no trabalho, eliminação) aplicáveis para o seu material, pessoal, caso de utilização e local de utilização.
Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações.
Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente.
Utilize um aspirador de pó adequado.
Reduza os níveis de pó:
- direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si e das pessoas que se encontram nas proximidades ou do pó acumulado,
- montando um dispositivo de aspiração e/ou um purificador de ar,
- arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó.
- Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando.
5. Vista geral
Ver página 2 e 3.
1 Roda de ajuste (para regulação das rotações)
2 Escala (profundidade de fresagem)
3 Punho da alavanca (para segurar e para o ajuste da profundidade de fresagem)
4 Parafuso de orelhas (profundidade de fresagem)
5 Pino (profundidade de fresagem)
6 Parafusodecabeçae fresagem)
7 Batente paralelo
8 Peça de ligação (para a aspiração de aparas)
9 Pinça de aperto
10 Parafusos de orelhas (batente paralelo)
11 Porca da pinça de aperto
12 Botão de bloqueio do veio (para bloquear o veio de fresar)
13 Punho da alavanca (para segurar)
14 Interruptor corrediço
15 Alavanca de fixação (casquilho de aspiração)
16 Régua (batente paralelo)
17 Marca da seta
6. Colocação em funcionamento, ajuste
Antes de colocar em funcionamento, confirme se os dados da sua rede elétrica coincidem a tensão de rede e a frequência de rede adas na placa de caraterísticas.
Ligar sempre previamente um disjuntor de proteção FI (RCD) com uma corrente de aro máx. de 30 mA.
Puxar a ficha da tomada de rede antes de proceder a qualquer ajuste ou manutenção.
6.1 Inserir a ferramenta acoplável
As rotações elevadas da tupia requerem ferramentas acopláveis de elevada qualidade al HSS ou metal duro)
Utilizar apenas ferramentas acopláveis que sejam apropriadas para rotações de 34000
Utilizar apenas ferramentas acopláveis cujo diâmetro da haste seja apropriado para o furo xação da pinça de aperto. Consultar o capítulo ssórios para ver as pinças de aperto.
Sem a ferramenta acoplável colocada, a porca da pinça de aperto apenas pode ser tada manualmente.
- Puxar a ficha de rede.
- Bloquear o veio de fresar: pressionar o botão de bloqueio do veio (12) e manter pressionado.
- Rodar a porca da pinça de aperto (11) até a corrediça se encontrar sobre as superfícies da chave do veio com o seu entalhe.
- Inserir a ferramenta com todo o comprimento da sua haste na pinça de aperto (9).
- Apertar com força a porca da pinça de aperto (11) com uma chave de bocas de 19 mm.
- Soltar o botão de bloqueio do veio (12).
6.2 Ajustar a profundidade de fresagem
Uma fresagem limpa e segura é alcançada com uma profundidade de fresagem máxima mm.
Ao processar madeira dura, aliviar a máquina regularmente na marcha em vazio, paraecer o motor suficientemente.
s 1 r. jada (profundidade de
1. Soltar o punho da alavanca (3) (rodar no sentido contrário ao dos ponteiros do relógio) e conduzir a parte do motor para baixo, até a fresa assentar na peça de trabalho.
2. Em seguida, voltar a apertar bem o punho da alavanca (3) (rodar no sentido dos ponteiros do relógio).
3. Soltar o parafuso de orelhas (4).
4. Conduzir o pino (5) para baixo até este assentar sobre o parafuso de cabeça estriada (6).
5. Respeitar a escala (2), deslizar o pino (5) para cima e pré-ajustar grosseiramente a profundidade de fresagem pretendida na escala (2).
6. Voltar a apertar firmemente o parafuso de
orelhas (4).
7. Ajuste de precisão através do parafuso de cabeça estriada (6):
1 volta no parafuso de cabeça estriada corresponde a uma alteração da profundidade de fresagem de aprox. 1 mm.
6.3 Ajustar as rotações
Ao rodar a roda de ajuste (1) é possível ajustar e regular continuamente as rotações.
O sistema eletrónico VC mantém as rotações praticamente constantes entre a marcha em vazio e a carga nominal. Através disso, deixa de ser
PORTUGUÊSpt
necessário efetuar uma regulação posterior manual.
Rotações na marcha em vazio:
Nível 1 ....13000 rpm
Nível 2 ....18000 rpm
Nível 3 ......23000 rpm
Nível 4 ......27000 rpm
Nível 5 ......30500 rpm
Nível 6 ....34000 rpm
6.4 Montar a aspiração de aparas
- Em caso de utilização de um dispositivo de aspiração, a peça de ligação (8) é inserida a partir da frente ou de trás na placa base da tupia.
- Deslizar o entalhe na placa da peça de ligação por baixo da lingueta da placa base (na frente e atrás).
- Pressionar a peça de ligação com alguma pressão contra a placa base.
- Bloquear a alavanca de fixação (15) por baixo do casquilho de aspiração na posição dos 90° em relação à placa base.
- Para a aspiração das aparas de serrar deverá ligar um aspirador apropriado com mangueira de aspiração.
7. Utilização
7.1 Ligar e desligar
Ligar: deslizar o interruptor corrediço (14) para baixo.
Desligar: pressionar a extremidade superior do interruptor corrediço (14).
Para evitar um arranque involuntário: desligar sempre a máquina quando a ficha for retirada da tomada ou no caso de interrupção da energia elétrica.
7.2 Indicações de trabalho
Manuseamento
Passar o cabo de ligação de forma a que este não atrapalhe o seu trabalho (por ex. colocar por cima do ombro).
Segurar a tupia com força em ambos os punhos da alavanca.
Sentido de avanço
Trabalhar sempre no sentido de rotação contrário. Avançar a tupia sempre conforme representado.
O sentido de rotação da fresa está indicado através de setas na placa de base da tupia.
Trabalhar com avanço moderado, adaptado ao material a trabalhar.
7.3 Desativação depois da utilização
Depois de terminar o ciclo de fresagem, desligar a tupia e soltar o punho da alavanca (3). Em seguida, a parte do motor é pressionada pelas molas nas colunas para cima e a máquina pode ser desligada.
7.4 Modos de trabalho especiais:
Fresar a partir da aresta da peça de trabalho.
Ver página 3, figura D.
- Utilize fresas com anel de desgaste
- Soltar o punho da alavanca (3) e descer a parte do motor da tupia ligada até à profundidade de fresagem (a) pretendida.
- Para fixar a profundidade de fresagem, apertar bem o punho da alavanca (3) e avançar previamente a máquina.
Fresar ao longo de uma barra fixada na peça de trabalho / fresar segundo uma fenda superficial reta
- Fixar uma barra na peça de trabalho e deslizar a tupia com uma aresta reta da placa base ao longo da barra. (Utilizar sempre a mesma aresta.)
Fresar as ranhuras e as cavidades a partir do centro da peça de trabalho
- Soltar o punho da alavanca (3) e descer a parte do motor da tupia ligada até à profundidade de fresagem pretendida.
- Para fixar a profundidade de fresagem, apertar bem o punho da alavanca (3) e avançar previamente a máquina.
Fresagem de perfis
- Ao trabalhar na fresagem de perfis deverá retirar primeiro uma lasca maior e, em seguida, uma lasca mais pequena
- O avanço prévio não pode ser muito pequeno, uma vez que, caso contrário, a madeira fica chamuscada e a fresa fica romba prematuramente.
Fresar com batente paralelo (E-H)
- Fig.: E: Introduzir o batente paralelo (7) nas ranhuras da placa base.
- Fig.: F: Inserir a régua (16) conforme indicado.
- Fig.: G: As alterações da distância entre o batente angular e a fresa podem ser consultadas na régua (16), com a ajuda da marca da seta (17).
- Fig.: H: Apertar firmemente os parafusos de orelhas (10).
8. Limpeza, manutenção
Limpar a máquina regularmente para remover o pó acumulado. Durante a limpeza, aspirar as aberturas de ventilação do motor com um aspirador de pó.
9. Eliminação de avarias
- Proteção contra sobrecarga: as rotações sob carga reduzem CONSIDERAVELMENTE. A temperatura do motor é demasiado elevada! Deixar a máquina na marcha em vazio até arrefecer.
- Proteção contra sobrecarga: as rotações sob carga reduzem LIGEIRAMENTE. A máquina está a ser sobrecarregada. Continue a trabalhar com carga reduzida.
- Desativação de segurança Metabo S-automatic: a máquina foi DESLIGADA automaticamente. A máquina é desligada caso
a velocidade de aumento de corrente seja demasiado elevada (como por ex. em caso de bloqueio repentino ou contragolpe). Desligar a máquina no interruptor corrediço (14). Em seguida, voltar a ligar e continuar a trabalhar normalmente. Evite bloqueios adicionais.
- Proteção contra rearranque involuntário: a máquina não funciona. A proteção contra rearranque involuntário reagiu. Caso a ficha de rede seja inserida com a máquina ligada ou caso a corrente elétrica seja restabelecida após uma interrupção, a máquina não liga. Desligar e voltar a ligar a máquina.
10. Acessórios
Utilize apenas acessórios Metabo originais.
Utilize apenas acessórios que cumpram os requisitos e dados caraterísticos indicados neste manual de instruções.
Pinças de aperto (inclusive porcas): furo de fixação N.º de pedido
ø 3 mm 31 947
∅ 1/8" (3,18 mm) 31 948
ø 6 mm.... 31 945
ø 1/4" (6,35 mm) 31 949
ø 8 mm.... 31 946.
Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo principal.
10.1 Trabalhar com acessórios
Fig. H: O encosto com rolo de guia é utilizado para fresar após uma aresta curvada
- (Ver fig. J) Retirar o estribo de plástico. Fixar o encosto com rolo de guia para fresar peças de trabalho finas na parte superior e, para fresar peças de trabalho grossas, na parte inferior do batente paralelo.
- Os parafusos de orelhas do encosto com rolo de guia podem (consoante o trabalho a realizar) ser enroscados no furo da rosca central e traseiro ou no central e dianteiro do encosto com rolo de guia, através dos furos do batente paralelo.
Para fresar ranhuras circulares, alargar aberturas redondas, arredondar cantos e para efetuar trabalhos semelhantes poderá fixar um pino de guia circular no batente paralelo.
- Para fresar círculos com raio grande, fixar o pino de guia circular, com a ajuda do parafuso de orelhas no furo traseiro. No caso de raios pequenos, é possível efetuar a fixação no furo dianteiro. Diâmetro mínimo possível 160 mm.
-
Efetuar um pequeno rebaixamento na peça de trabalho e inserir a ponta do pino de guia neste rebaixamento.
-
O raio do círculo a fresar pode ser alterado através do deslizamento do batente paralelo na placa base da tupia.
O batente angular permite guiar na perfeição a tupia, principalmente, ao efetuar trabalhos na aresta de peças de trabalho (por ex. ao fresar ranhuras para rebordos com alma).
- A distância da fresa em relação à aresta da peça de trabalho pode ser ajustada com precisão com a porca serrilhada (1) do batente angular. Os parafusos de orelhas (2) estão soltos na placa base. Em seguida, estes são aparafusados firmemente.
- Aparafusar a placa intermédia na parte inferior da tupia.
- Ajustar a fresa de forma a que o seu lado frontal esteja alinhado com o lado inferior da placa intermédia.
Para trabalhos de fresagem circulares de muita precisão é possível inserir a guia circular na placa base da tupia.
- O perno da guia circular pode ser aparafusado firmemente no furo interior ou exterior da guia circular.
Diâmetro circular máximo possível no caso de fixação externa: 480 mm Diâmetro circular máximo possível no caso de fixação interna: 350 mm - O perno da guia circular é inserido na peça de trabalho, num furo com o diâmetro apropriado.
- As alterações no raio do círculo a fresar podem ser efetuadas através do deslizamento da guia circular na placa base da tupia.
Flanges copiadores
Para fresar letras, etc., de acordo com um molde colocado sobre a peça de trabalho.
A = Diâmetro exterior da bucha de avanço
B = Para fresas para abrir ranhuras até ∅
C = N.º de pedido
A
B
9 mm 6 mm 30105
11 mm 8 mm 30106
17 mm 14 mm 30118
24 mm 19 mm 30119
27 mm 22 mm 30120
30 mm 25 mm 30121
- Colocar o flange copiador sobre a placa base da tupia. A bucha de avanço fica voltada para baixo.
- Em seguida, enroscar ambos os parafusos de embutir nos furos das roscas do flange copiador.
- Os entalhes no molde não podem ser mais estreitos do que o diâmetro exterior da bucha de avanço no flange copiador.
PORTUGUÊSpt
- Se pretender que a fonte fique mais larga do que o diâmetro da fresa deverá alargar respetivamente os entalhes do molde. A tupia é depois conduzida com a bucha de avanço do flange copiador, primeiro ao longo de uma das arestas e depois ao longo da outra aresta dos entalhes do molde.
11. Reparações
As reparações em ferramentas elétricas apenas devem ser efetuadas por eletricistas!
Um cabo de ligação à rede danificado apenas pode ser substituído por um cabo especial de ligação à rede original da Metabo, que pode ser adquirido a partir do serviço de assistência técnica da Metabo.
Caso as ferramentas elétricas Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Consulte os endereços em www.metabo.com
Poderá descarregar as listas de peças sobressalentes em www.metabo.com
12. Proteção do ambiente
Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios.
Os materiais da embalagem devem ser eliminados de acordo com a sua rotulagem, em conformidade com as diretivas do seu município. Encontrará indicações adicionais em www.metabo.com na área da assistência.
Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De acordo com a diretriz europeia 2012/19/UE sobre equipamentos elétricos e eletrónicos usados, e na conversão ao direito nacional, as ferramentas elétricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correta.
13. Dados técnicos
Explicações sobre os dados na página 3.
Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico.
P_1 =Potência nominal
P_2 = Potência de saída
n_0 =Rotações em vazio
n1 =Rotações com carga nominal
H_ = Altura . do curso
d ^max = F u r o d
D_max =Diâmetro máx. permitido da fresa
m = Peso sem cabo de rede
Valores medidos determinados de acordo com a EN 62841.
Máquina da classe de proteção II
\~ Corrente alternada
Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos).
Valores da emissão Estes valores possibil
Estes valores possibilitam a avaliação de emissões da ferramenta elétrica e a comparação com diversas ferramentas elétricas. Consoante as condições de utilização, o estado da ferramenta elétrica ou das ferramentas acopláveis, a sobrecarga efetiva poderá ser superior ou inferior. Para a avaliação, deverá ainda considerar os intervalos de trabalho e as fases com menores sobrecargas. Com base nos respetivos valores avaliados deverá determinar a aplicação de medidas de proteção para o utilizador, por ex. medidas a nível de organização.
Valor total de vibrações (soma vetorial de três direções) determinado de acordo com a EN 62841: a_h =Valor da emissão de vibrações (Fresar ranhuras em placa de MDF) K_h =Insegurança (vibração)
Valores típicos e ponderados pela escala A para o ruído:
L_pA = Nível sonoro
L_WA = Nível de potência sonora
K_pA, K_WA = Insegurança
Durante o trabalho, o nível de ruído pode exceder os 80 dB(A).
Usar proteção auditiva!
e f i x a ç ã
