| Tipo de produto | Esmerilhadeira reta (utilizável como tupia com acessório) |
| Marca | Metabo |
| Modelo | FME 737 |
| Utilização prevista | Retificação fina, fresagem, corte fino, escovagem, polimento |
| Alimentação | Rede elétrica (230 V, 50 Hz) |
| Tipo de pinça de aperto | Pinça de aperto com porca |
| Diâmetros de pinça disponíveis | 3 mm, 6 mm, 8 mm, 1/8", 1/4" |
| Bloqueio do eixo | Sim (com chave de boca de 13 mm fornecida) |
| Interruptor | Deslizante com função contínua |
| Ajuste de velocidade | Sim, roda de ajuste contínuo (modelos de rede) |
| Proteção contra sobrecarga | Sim, redução automática de velocidade |
| Paragem de segurança | Metabo S-automatic (paragem em caso de bloqueio) |
| Proteção contra reinicialização | Sim, após corte de energia |
| Classe de proteção | II (isolamento duplo) |
| Nível sonoro | Superior a 80 dB(A) – usar protetores auriculares |
| Peso aproximado | Aproximadamente 2,2 kg |
| Acessórios opcionais | Eixo flexível, adaptador de fresagem, suporte de aperto |
| Manutenção | Limpar regularmente as ranhuras de ventilação com aspirador ou ar seco |
| Reparações | Entregar a um eletricista; contactar o representante Metabo |
| Eliminação | Não deitar no lixo doméstico; reciclagem conforme a diretiva REEE |
Perguntas frequentes - FME 737 METABO
Perguntas dos utilizadores sobre FME 737 METABO
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Roteador em formato PDF gratuitamente! Encontre o seu manual FME 737 - METABO e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. FME 737 da marca METABO.
MANUAL DE UTILIZADOR FME 737 METABO
Manual de instruções original
1. Declaração de conformidade
Declaramos, sob nossa responsabilidade: Estas rectificadoras direitas, identificadas pelo tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Directivas *2) e Normas *3). Documentações técnicas no *4) - ver página 3.
2. Utilização correcta
As ferramentas com a designação G... destinam-se para...
- ... trabalhos de lixamento fino com pontas abrasivas em metais;
- ... trabalhos de corte fino com discos de corte pequenos em metais;
- ... fresar com fresas de tupia com haste em metais não-ferrosos, plásticos, madeira dura, etc.
- ... trabalhar com escovas de arame de aço tipo pincel e redondas
- ... trabalhar com corpos de polimento em formas
- ... trabalhar com corpos de polimento em feltro
- ...trabalhar com rodas abrasivas lamelares
Não adequadas para trabalhos com campânulas de polimento.
O FME 737 destina-se para...
- ... trabalhos de lixamento fino com pontas abrasivas em metais;
- ... fresar com fresas de tupia com haste em metais não-ferrosos, plásticos, madeira dura, etc.
Adequado para o accionamento de um veio flexível Metabo adequado.
Ampliável para funcionamento como tupia com os acessórios Metabo adequados.
O utilizador é inteiramente responsável por qualquer dano que advenha de um uso indevido.
Deve sempre respeitar todas as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas.
3. Indicações gerais de segurança
Para sua própria protecção e para protecção da sua ferramenta eléctrica, dê especialmente atenção às partes do texto assinaladas com este símbolo!
AVISO – Ler o manual de instruções para reduzir o risco de ferimentos.
AVISO Leia todas as indicações de segurança e instruções. Em caso de não
cumprimento das indicações de segurança e das instruções podem ocorrer choques eléctricos, incêndios e/ou ferimentos graves.
Guardar todas as indicações de segurança e instruções para futuras consultas.
outros, faça-o sempre acompanhado destes documentos.
4. Indicações especiais de segurança
4.1 Indicações de segurança conjuntas para lixar, lixar com folhas de lixa, trabalhos com escovas de arame de aço, polir, fresar ou cortar:
Aplicação
a) Esta ferramenta eléctrica deve ser utilizada como lixadeira, lixadeira com folha de lixa. As ferramentas com a designação G... devem ser utilizadas adicionalmente como escova de arame de aço, polidora, fresa e ferramenta com disco abrasivo de corte. Respeite sempre todas as indicações de segurança, instruções, representações e dados, que receber juntamente com a ferramenta. Se não respeitar as instruções que se seguem, podem ocorrer choques eléctricos, fogo e/ou ferimentos graves.
b) A FME 737 não é apropriada para trabalhar com escovas de arame de aço, polir ou cortar. As utilizações, para as quais a ferramenta eléctrica não está prevista, podem causar riscos e ferimentos.
c) Nunca utilize acessórios não previstos e não recomendados pelo fabricante em particular para esta ferramenta eléctrica. Apenas o facto de conseguir montar os acessórios na sua ferramenta eléctrica, não garante uma utilização segura.
d) As rotações admissíveis do acessório acoplável devem corresponder no mínimo às rotações máximas indicadas na ferramenta eléctrica. Os acessórios que rodem com mais velocidade do que a admissível, podem quebrar e ser projectados.
e) O diâmetro exterior e a espessura da ferramenta acoplável devem corresponder com as indicações de medição da sua ferramenta eléctrica. As ferramentas acopláveis com dimensões erradas não podem ser suficientemente protegidas ou controladas.
f) Os discos abrasivos, os rolos abrasivos ou demais acessórios devem encaixar precisamente sobre o veio rectificador ou sobre a pinça de fixação da sua ferramenta eléctrica. Os acessórios acopláveis, que não encaixem precisamente no dispositivo fixador da ferramenta eléctrica, rodam de forma irregular, vibram fortemente e podem levar à perda de controle.
g)Os discos, rolos rectificadores, ferramentas de corte ou demais acessórios montados sobre um mandril, têm de ser completamente encaixados na pinça ou na bucha de fixação. A "saliência" ou a parte exposta do mandril entre o corpo abrasivo e a pinça ou a bucha de fixação deve ser mínima. Se o mandril não estiver
PORTUGUÊSpt
suficientemente fixo, ou o corpo abrasivo estiver muito saliente, a ferramenta acoplável poderá soltar-se, e ser projectada a alta velocidade.
h) Não utilize ferramentas acopláveis danificadas. Antes de qualquer utilização, controle as ferramentas acopláveis e os discos abrasivos quanto a fragmentações e rachaduras, os rolos abrasivos quanto a rachaduras, deterioração ou forte desgaste e as escovas de arame de aço quanto a arames soltos ou quebrados. Caso a ferramenta eléctrica ou a ferramenta acoplável caia, verifique se está danificada ou utilize uma ferramenta acoplável que não esteja danificada. Depois de controlar e montar a ferramenta acoplável, mantenha-se a si e a todas as pessoas que se encontrem nas proximidades, afastados da área da ferramenta acoplável em rotação e deixe a ferramenta ligada durante um minuto com rotações máximas. Por norma, as ferramentas acopláveis danificadas quebram durante este período de teste.
i) Use equipamentos de protecção pessoal. Consoante a utilização use máscara integral de protecção, protecção para os olhos ou óculos de protecção. Sempre que necessário, use máscara anti-poeiras, protecção auditiva, luvas de protecção ou aventais especiais para manter afastadas pequenas partículas de licação e de material. Proteger os olhos de objectos estranhos projectados, resultantes de diversas aplicações. As máscaras anti-poeiras ou de protecção respiratória devem filtrar o pó que se forma durante a utilização. Se estiver exposto a ruídos fortes durante longos períodos de tempo poderá perder capacidade auditiva.
j) Certifique-se de que as outras pessoas mantêm uma distância de segurança em relação à sua área de trabalho. Todos os que acedem à área de trabalho devem usar equipamento de protecção pessoal.
Fragmentos da peça de trabalho ou ferramentas acopláveis quebradas podem ser projectados e causar ferimentos mesmo fora da própria área de trabalho.
k) Quando executar trabalhos nos quais a ferramenta acoplável possa atingir condutores de corrente ocultos ou o próprio cabo de rede, segure a ferramenta apenas nas superfícies do punho isoladas. O contacto com um cabo sob tensão pode também colocar peças metálicas da ferramenta sob tensão e provocar um choque eléctrico.
I) Ao ligar a ferramenta eléctrica, segure-a sempre muito firme. Ao acelerar até à rotação máxima, o momento de reacção do motor poderá fazer com que a ferramenta eléctrica se vire.
m) Se necessário, utilize braçadeiras para fixar a peça de trabalho. Nunca segure uma peça de trabalho pequena numa mão, enquanto na outra utiliza a ferramenta eléctrica. Se fixar devidamente as pequenas peças, terá ambas as mãos livres para conseguir controlar melhor a ferramenta eléctrica. Ao cortar peças de trabalho redondas, tais como buchas de madeira, material
em barras ou tubos, estas tendem a rolar, podendo fazer com que a ferramenta acoplável possa emperrar e ser lançada na sua direcção.
n) Mantenha o cabo de ligação longe de ferramentas acopláveis em rotação. Caso perca o controlo sobre a ferramenta, o cabo de rede pode ser cortado ou agarrado e a sua mão ou o seu braço podem embater na ferramenta acoplável em rotação.
o) Nunca pouse a ferramenta eléctrica, antes da mesma ter parado por completo. A ferramenta acoplada em rotação, pode entrar em contacto com a superfície de alojamento, provocando a perda de controlo sobre a ferramenta eléctrica.
p) Depois de substituir as ferramentas acopláveis ou depois de quaisquer ajustes na ferramenta, aperte bem a porca da pinça de fixação, a bucha de fixação ou os demais dispositivos de fixação. Os dispositivos de fixação soltos podem desajustar-se inesperadamente e provocar a perda de controle; os componentes em rotação, fixados incorrectamente serão projectados violentamente.
q) Nunca deixe a ferramenta eléctrica ligada enquanto a está a transportar. Em caso de contacto acidental com a ferramenta acoplável em rotação, a sua roupa pode ficar presa e a ferramenta acoplável poderá furar o seu corpo.
r) Limpe regularmente as aberturas de ventilação da sua ferramenta eléctrica. A ventoinha do motor puxa o pó para dentro da caixa, e uma forte acumulação de pó de metal pode provocar riscos a nível eléctrico.
s) Não utilize a ferramenta eléctrica nas proximidades de materiais inflamáveis. As faíscas podem incendiar estes materiais.
t) Não utilize ferramentas acopláveis, que necessitem de agentes de refrigeração líquidos. A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques eléctricos.
4.2 Contragolpes e respectivas indicações de segurança
O contragolpe é a reacção repentina que ocorre quando a ferramenta acoplável em rotação, tal como o disco abrasivo, a cinta abrasiva, a escova de arame de aço, etc., prende ou bloqueia. Ao prender ou bloquear provoca a paragem inesperada do acessório acoplável em rotação. Através disso, a ferramenta eléctrica descontrolada é acelerada na zona de bloqueio, no sentido de rotação contrário ao da ferramenta acoplável.
Se por ex. um disco abrasivo prender ou bloquear na peça de trabalho, o canto do disco abrasivo que entra na peça de trabalho, pode ficar preso e com isso, quebrar o disco abrasivo ou causar um contragolpe. Em seguida, o disco abrasivo aproxima-se ou afasta-se do operador, consoante o sentido de rotação do disco no local de bloqueio. Desta forma os discos abrasivos também podem quebrar.
O contragolpe é a consequência de uma utilização errada ou inadequada da ferramenta eléctrica. Poderá evitar o contragolpe através de medidas de segurança adequadas, conforme descrito em seguida.
a) Segure bem a ferramenta eléctrica e posicione o seu corpo e braços numa posição, na qual poderá amortecer as forças de contragolpe. Através de medidas de segurança adequadas, o operador pode controlar as forças de contragolpe.
b) Trabalhe com atenção redobrada na zona de cantos, arestas vivas, etc. Evite que as ferramentas acopláveis façam ricochete na peça de trabalho e encravem. A ferramenta acoplável em rotação tende a encravar no caso de cantos, arestas vivas ou quando rebate. Isto provoca a perda de controlo ou contragolpes.
c) Nunca utilize lâminas de serra denteadas.
Estas ferramentas acopláveis provocam frequentemente contragolpes ou perda de controlo sobre a ferramenta eléctrica.
d) Guie a ferramenta acoplável sempre na mesma direcção, na qual a lâmina de corte sai do material (o que corresponde à mesma direcção em que é expelida a serradura). Ao guiar a ferramenta eléctrica na direcção errada, faz com que a lâmina de corte da ferramenta acoplável saia da peça de trabalho, puxando a ferramenta eléctrica nesta direcção de avanço.
e) Fixe sempre bem a peça de trabalho ao utilizar limas rotativas, discos de corte, fresas de altas rotações ou fresas de metal duro. Estas ferramentas acopláveis encravam na ranhura até mesmo com o mínimo empenamento, podendo causar um contragolpe. Quando o disco de corte encrava, geralmente quebra. Quando limas rotativas, fresas de altas rotações ou fresas de metal duro encravam, a ferramenta utilizada pode saltar da ranhura, causando a perda de controle sobre a ferramenta eléctrica.
4.3 Indicações de segurança especiais para lixar e cortar:
a) Utilize apenas corpos abrasivos previstos para a sua ferramenta eléctrica e apenas para as possibilidades de aplicação recomendadas. Exemplo: nunca lixe com a parte lateral de um disco de corte. Os discos de corte destinam-se à remoção de material com a aresta do disco. Se exercer força lateral sobre este corpo abrasivo poderá quebrá-lo.
b) Para pontas abrasivas cónicas e rectas com rosca, utilize exclusivamente mandris que não apresentem danos e com tamanho e comprimento adequados, sem corte em perfil no rebaixo. O uso de mandris adequados reduz a possibilidade de quebra.
c) Evite o bloqueio do disco de corte ou exercer demasiada pressão. Não efectue cortes demasiado profundos. A sobrecarga do disco de corte aumenta o seu desgaste e a tendência para enviesar ou bloquear, e com isso a possibilidade de um contragolpe ou quebra do corpo abrasivo.
d) Evite que a sua mão toque na zona antes e depois do disco de corte em rotação. Quando afasta de si o disco de corte inserido na peça de trabalho, em caso de um contragolpe, a ferramenta eléctrica com o disco em rotação pode ser projectada directamente para si.
e) No caso do disco de corte encravar ou se interromper o trabalho, desligue a ferramenta e mantenha-a segura, até o disco parar por completo. Nunca tente retirar um disco de corte ainda em rotação da zona de corte, caso contrário poderá ocorrer um contragolpe.
Verifique e elimine a causa do encravamento.
f) Não volte a ligar a ferramenta eléctrica enquanto a mesma se encontrar dentro da peça a trabalhar. Deixe o disco de corte atingir a sua rotação máxima antes de continuar o corte cuidadosamente. Caso contrário, o disco pode prender, saltar para fora da peça de trabalho ou provocar um contragolpe.
g) Apoie placas ou peças de trabalho grandes a fim de minimizar o risco de um contragolpe devido a um disco de corte encravado. As peças de trabalho grandes podem dobrar-se sob o seu próprio peso. A peça de trabalho deve ser apoiada em ambos os lados do disco, quer na proximidade do corte, como também na proximidade da aresta.
h) Proceda com maior cuidado no caso de "cortes de bolsa" em paredes montadas ou outras áreas não previsíveis. Ao inergir, o disco de corte pode provocar um contragolpe ao cortar tubagens de gás ou água, linhas eléctricas ou outros objectos.
4.4 Indicações de segurança especiais em relação ao trabalho com escovas de arame de aço:
a) Note que a escova de arame de aço perde pedaços de arame, até mesmo na utilização comum. Não exerça demasiada pressão sobre os arames. Pedaços de arame projectados podem penetrar facilmente em vestuário fino e/ou na pele.
b) Antes de utilizar escovas, deixe-as a funcionar durante pelo menos um minuto na velocidade de serviço. Certifique-se de que durante este período de tempo nenhuma outra pessoa se encontra diante ou à mesma altura da escova. Durante a fase de inicialização poderão ser projectados pedaços de arame soltos.
c) Posicione a escova de arame de aço em rotação voltada para longe de si. Durante os trabalhos com estas escovas, pequenas partículas e pedaços minúsculos de arame poderão ser projectados a alta velocidade e penetrar na pele.
4.5 Indicações de segurança adicionais:
AVISO – Utilize sempre óculos de protecção.
Usar bases de amortecimento elásticas, sempre que sejam disponibilizadas juntamente com o abrasivo e sempre que necessário.
PORTUGUÊSpt
Observar as indicações do fabricante da ferramenta ou do acessório! Proteger os discos de graxa de impactos!
Guardar e manusear os abrasivos cuidadosamente e conforme as instruções do fabricante.
Nunca utilize os discos abrasivos de corte para rebarbar! Os discos abrasivos de corte não devem ser submetidos a uma pressão lateral.
A peça de trabalho deve ficar bem apoiada e ser protegida contra deslizes, por ex. através de dispositivos de fixação. Peças de trabalho grandes tem de ser apoiadas suficientemente.
Accionar o bloqueio do veio (4) apenas com o motor parado. (GA 18 LTX, GPA 18 LTX, GA 18 LTX G, GE 710 Plus, GEP 710 Plus, GE 950 G Plus, GEP 950 G Plus)
Não tocar na ferramenta em rotação! Remover as aparas e semelhantes apenas quando a ferramenta estiver parada.
Certifique-se de que o abrasivo é colocado e fixado correctamente antes da sua utilização e deixe funcionar a ferramenta na marcha em vazio durante 60 segundos numa posição segura; pare imediatamente se ocorrerem oscilações significativas ou caso constate outras ocorrências. Caso esta situação ocorra, verifique a ferramenta para apurar a causa.
Certifique-se de que as faíscas formadas durante a utilização, não causam nenhum perigo, ao atingir por ex. o operador ou outras pessoas ou incendiando substâncias inflamáveis. As áreas expostas ao perigo de incêndio devem ser protegidas com coberturas ignífugas. Tenha sempre um extintor adequado pronto a ser utilizado nas áreas expostas ao perigo de incêndio.
Não utilizar ferramentas danificadas, não circulares ou que vibrem.
Por motivos de segurança, trabalhe sempre com o casquilho em borracha, (3) ou seja, o punho adicional (5) montado.
Reduzir os níveis de pó:
ATENÇÃO - Alguns pós causados por lixamento com papel de lixa, serragem,
retificação, perfuração e outros trabalhos contêm produtos químicos conhecidos por causar cancro, anomalias congénitas ou outros problemas reprodutivos. Alguns exemplos destes produtos químicos são:
- chumbo de tintas com chumbo,
- pó mineral de tijolo, cimento e outros materiais de construção civil e
- arsénio é crómio de madeiras com tratamento químico.
O risco para si depende da frequência da realização deste tipo de trabalhos. Para reduzir a sua exposição a estes produtos químicos: trabalhe em áreas bem ventiladas e com equipamento de proteção individual homologado como, por exemplo, máscaras contra pó concebidas para filtrar partículas microscópicas.
O mesmo se aplica a pó de outros materiais como, por exemplo, alguns tipos de madeira (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são, p. ex., reações alérgicas, doenças respiratórias. Não deixe que o pó entre em contacto com o seu corpo.
Respeite as diretivas e disposições nacionais válidas para o seu material, pessoal, caso de utilização e local de utilização (p. ex., disposições relativas a segurança no trabalho, eliminação).
Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações.
Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente.
Utilize um aspirador de pó adequado.
Reduza os níveis de pó:
- direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado,
- montando um dispositivo de aspiração e/ou um purificador de ar,
- arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó.
- Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando.
4.6 Indicações de segurança especiais para ferramentas ligadas à rede eléctrica:
Puxar a ficha da tomada de rede antes de proceder a qualquer ajuste, reequipamento, manutenção ou limpeza.
Recomenda-se a utilização de um dispositivo de aspiração estacionário. Ligar sempre previamente um disjuntor de protecção FI (RCD) com uma corrente de disparo máx. de 30 mA. Caso a ferramenta desligue por meio do interruptor de protecção FI, deverá examiná-la e limpá-la.
4.7 Indicações de segurança especiais para ferramentas sem fio:
Remover a bateria da ferramenta antes de realizar qualquer ajuste, reequipamento, manutenção ou limpeza.
Proteger as baterias de humidade!
Não expor as baterias ao fogo!
Não utilizar baterias com defeito ou deformadas! Não abrir as baterias!
Não mexer nem curto-circuitar os contactos das baterias!
Das baterias de lítio com defeito pode sair um líquido levemente ácido, inflamável!
Caso as baterias vertam líquido e o mesmo entre em contacto com a pele, deverá lavar imediatamente com água abundante. Se o
líquido das baterias entrar em contacto com os olhos, lave-os com água limpa e consulte imediatamente um médico!
Retirar a bateria da máquina, caso a máquina esteja avariada.
Transporte das baterias de lítio:
a expedição de baterias de lítio deve ocorrer em conformidade com as leis de transporte de mercadorias perigosas (UN 3480 e UN 3481). Informe-se sobre as normas atualmente em vigor ao expedir baterias de lítio. Se necessário, informe-se junto da sua empresa transportadora. Poderá obter uma embalagem certificada junto da Metabo.
A bateria apenas poderá ser expedida caso a caixa não apresente danos e não esteja a verter líquido. Para expedir, retire a bateria da máquina. Proteger os contactos contra curto-circuito (por ex. isolar com fita adesiva).
5. Vista geral
Ver página 2.
1 Pinça de fixação
2 Porca da pinça de fixação
3 Casquilho em borracha *
4 Bloqueiodoveio*
5 Punho adicional *
6 Interruptor corrediço *
7 Pun hop principal

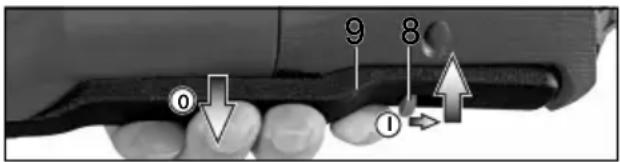

8 Bloqueio de ligação *
9 Gatilho *
10 Regulador para regular as rotações *
11 Filtro de pó *
13 Tecla para desbloqueio da bateria *
14 Tecla de indicação de capacidade *
15 Indicação de capacidade e sinalizador *
16 Bateria *
*consoante o equipamento
6. Colocação em funcionamento
Antes de colocar em funcionamento, confirme se os dados da sua rede eléctrica coincidem com a tensão de rede e a frequência de rede indicadas na placa de características.
Ligar sempre previamente um disjuntor de protecção FI (RCD) com uma corrente de disparo máx. de 30 mA.
6.2 Especialmente para ferramentas com bateria
Filtro de pó
Ao trabalhar em ambientes extremamente sujos deverá montar sempre o filtro de (11) pó.
A ferramenta aquece com maior rapidez quando o filtro de pó (11) está montado. O sistema electrónico protege a ferramenta de sobreaquecimento (ver capítulo 9.).
Montagem: ver página 2, figura A.
Montar o filtro de pó (11) conforme ilustrado.
Remover: elevar ligeiramente o filtro de pó (11) pelos cantos superiores e retirá-lo por baixo.
Bateria rotativa
Ver página 2, figura B.
A parte posterior da ferramenta pode ser rodada em 3 níveis a 270°, para assim adaptar a forma da ferramenta às condições de trabalho. Trabalhar apenas na posição engatada.
Bateria
Antes de utilizar deverá carregar a bateria (16).
Recarregar a bateria quando notar uma perda de rendimento.
A temperatura optimizada para armazenamento encontra-se entre os 10°C e os 30°C.
As baterias de lítio "Li-Power" possuem um sinalizador e um indicador de capacidade (15):
- Pressionar a tecla (14) e o estado de carga será indicado pelas lâmpadas LED.
- Assim que uma lâmpada LED piscar, a bateria está quase vazia e deverá ser recarregada.
Retirar, inserir a bateria
Retirar: pressionar a tecla para desbloqueio da bateria (13) e retirar a bateria (16) por baixo.
Inserir: inserir a bateria (16) até engatar.
7. Utilização
7.1 Pinças de fixação
O diâmetro da haste da ferramenta deve corresponder exactamente ao furo de fixação da pinça de fixação (1)!
Existem à disposição pinças de fixação para diversos diâmetros de hastes. Ver capítulo Acessórios.
7.2 Colocação das ferramentas
Antes de qualquer troca de ferramenta: retirar a bateria da ferramenta / puxar a ficha da tomada. A ferramenta deve estar desligada e o fuso parado.
Utilizar apenas ferramentas adequadas para as rotações em vazio da sua ferramenta eléctrica! Ver Dados técnicos.
O diâmetro da haste da ferramenta deve corresponder exactamente ao furo de fixação da pinça de fixação (1)!
No caso de pontas abrasivas, nunca deverá exceder o comprimento máximo aberto admissível da haste l_0 , indicado pelo fabricante!
Inserir a ferramenta com o comprimento inteiro da haste na pinça de fixação (1).
Parar o fuso. No caso da GE 710 Compact, FME 737 com a chave de bocas de 13-mm juntamente fornecida. No caso da GA 18 LTX, GPA 18 LTX, GA 18 LTX G, GE 710 Plus, GEP 710 Plus, GE 950 G Plus, GEP 950 G Plus, accionando o bloqueio do fuso (4).
Apertar a porca da pinça de fixação (2) com a chave de bocas de 17/19-mm.
Se na pinça de fixação não estiver montada nenhuma ferramenta, não deverá apertar a pinça de fixação com a chave mas sim, aparafusar manualmente!
7.3 Ligar/desligar
Primeiro ligar e em seguida colocar a ferramenta acoplável na peça de trabalho.
Evite o arranque involuntário: desligue sempre a máquina quando a ficha for retirada da tomada ou no caso de interrupção de energia eléctrica.
No funcionamento contínuo, a ferramenta continua a trabalhar mesmo se for arrancada da mão. Por este motivo, segurar a ferramenta sempre com ambas as mãos nos punhos previstos (3), (5), (7), posicionar-se de forma segura e concentrar-se no trabalho.
Evite que a máquina forme remoinhos ou aspire pó e aparas. Depois de desligada, pousar a ferramenta apenas quando o motor estiver parado.
Máquinas com interruptor corrediço:
Desligar: pressionar a extremidade traseira do interruptor corrediço (6) e soltar.
Ferramentas com interruptor de segurança (com função de homem-morto):
(máquinas com a designação GEP..., GPA...)
Desligar: soltar o gatilho (9).
7.4 Regular a rotação (só ferramentas ligadas à rede eléctrica)
No regulador (10) pode pré-seleccionar as rotações e alterá-las continuamente. Rotações, ver tabela na página 3.
7.5 Indicações de trabalho
Lixar, lixar com folhas de lixa, trabalhos com escovas de arame de aço, polir: exercer força moderada sobre a ferramenta e movimentá-la sobre a área para a frente e para trás.
Fresar: exercer força moderada sobre a ferramenta
Cortar:
Ao cortar, trabalhar sempre no sentido de rotação contrário (ver figura). Caso contrário, existe o perigo da ferramenta se soltar de forma incontrolada para fora do corte.
Trabalhar com avanço moderado, adaptado ao material a trabalhar. Não dobrar, não exercer pressão, não oscilar.
8. Limpeza
Durante o trabalho podem acumular-se partículas no interior da ferramenta eléctrica. Isto influencia o arrefecimento da ferramenta eléctrica. Deposições de substâncias condutoras podem danificar o isolamento de protecção da ferramenta eléctrica e provocar riscos a nível eléctrico.
Aspirar bem a ferramenta eléctrica regularmente e frequentemente em todas as ranhuras de ar dianteiras e traseiras ou soprar com ar seco. Antes disso, desligue a ferramenta eléctrica da alimentação de corrente usando óculos de protecção e máscara anti-poeiras.
9. Eliminação de avarias
9.1 Ferramentas ligadas à rede eléctrica:
- Protecção de sobrecarga: a rotação em carga reduz CONSIDERAVELMENTE. À temperatura do motor é demasiado alta! Deixar a ferramenta eléctrica a funcionar em vazio até a ferramenta arrefecer.
- Protecção de sobrecarga: a rotação em carga reduz LIGEIRAMENTE. A ferramenta está a ser sobrecarregada. Continue a trabalhar com carga reduzida.
- Desactivação de segurança Metabo S-automatic: a ferramenta foi DESLIGADA automaticamente. A ferramenta é desligada no caso de velocidade de aumento de corrente demasiado elevada (tal como surge por ex. num bloqueio repentino ou num contragolpe). Desligar a ferramenta no interruptor corrediço (6). Voltar a ligar e continuar a trabalhar normalmente. Evitar bloqueios adicionais. Ver capítulo 4.2.
- Protecção contra rearranque: a ferramenta não funciona. A protecção contra rearranque involuntário reagiu. Caso a ficha de rede seja inserida com a ferramenta ligada ou caso a fonte de alimentação seja restabelecida após uma
interrupção, a máquina não liga. Desligar e voltar a ligar a ferramenta.
9.2 Ferramentas sem fio:
- O indicador electrónico (12) acende e a rotação em carga diminui. A temperatura é demasiado elevada! Deixar a máquina na marcha em vazio até o indicador de sinal electrónico apagar.
- O indicador electrónico (12) pisca e a ferramenta não funciona. A protecção contra rearranque involuntário reagiu. Se a bateria for inserida com a ferramenta ligada, esta não irá arrancar. Desligar e voltar a ligar a ferramenta.
10. Acessórios
Utilize apenas baterias e acessórios originais da Metabo.
Utilizar apenas acessórios que cumpram os requisitos e dados característicos indicados neste manual de instruções.
Montar os acessórios de forma segura. Para utilizar a ferramenta num suporte: fixar devidamente a ferramenta. A perda de controlo pode causar ferimentos.
A Pinças de fixação (inclusive porcas)
∅ 3 mm = 6.31947
∅ 1/8" = 6.31948
∅ 6 mm = 6.31945
∅ 1/4" = 6.31949
∅ 8 mm = 6.31946
B Cavalete de montagem 6.27354 para a fixação ao trabalhar com veios flexíveis (apertar bem o parafuso tensor), com:
C estribo de fixação 6.27107 para a fixação sobre a bancada de trabalho (apertar bem o parafuso tensor).
D Veios flexíveis
Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo.
11. Reparações
As reparações em ferramentas eléctricas apenas devem ser efectuadas por ricistas!
Caso as ferramentas eléctricas Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Poderá consultar os endereços em www.metabo.com.
Poderá descarregar as listas de peças sobressalentes em www.metabo.com
12. Protecção do ambiente
O pó de lixar produzido pode conter substâncias poluentes: eliminar correctamente.
Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de ferramentas usadas, embalagens e acessórios.
Apenas para países da UE: não colocar as ferramentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2012/19/EU sobre equipamentos eléctricos e electrónicos usados e a conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta.
Indicações especiais para ferramentas sem fio:
As baterias não podem ser eliminada através do lixo doméstico! Devolver as baterias defeituosas ou usadas ao revendedor Metabo!
Não atirar as baterias para a água.
Antes de eliminar a bateria, descarregá-la na ferramenta eléctrica. Proteger os contactos contra curto-circuitos (por ex. isolar com fita adesiva).
13. Dados técnicos
Explicações sobre os dados na página 3.
Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico.
U = tensão da bateria
S = bloqueio do veio para a substituição fácil da ferramenta
n = rotações em vazio (rotações máximas)
n_V = Rotações em vazio (ajustáveis)
n_1 = rotação em carga
P_1 =potência nominal
P_2 = potência de saída
D_max =diâmetro máximo do disco abrasivo
d =furo de fixação da pinça de fixação
m = peso com a bateria / peso mais reduzido sem cabo de rede
L_max = profundidade de encaixe máxima
Valores medidos de acordo com a norma EN 60745.
Ferramenta da classe de protecção II
\~ Corrente alternada
= Corrente contínua
Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos).
Valores da emissão Estes valores possibil
Estes valores possibilitam a avaliação de emissões da ferramenta eléctrica e a comparação com diversas ferramentas eléctricas. Consoante as condições de utilização, o estado da ferramenta eléctrica ou das ferramentas acopláveis, a sobrecarga efectiva poderá ser superior ou inferior. Para a avaliação, deve ainda considerar os intervalos de trabalho e as fases com menores sobrecargas. Com base nos respectivos valores avaliados deverá determinar a aplicação de
PORTUGUÊSpt
medidas de protecção para o utilizador, por ex. medidas a nível de organização.
Valor total de vibrações (soma vectorial de três direcções) determinado de acordo com a EN 60745:
$$ \begin{array}{l} a _ {h, S G} = \text { valor da emissão de vibrações } \ K _ {n, S G} = \text { in segurança ( vibraçao ) } \ U _ {M} = \text { desbalanceamento } \ \end{array} $$
Valores típicos e ponderados pela escala A para o ruído:
$$ \begin{array}{l} \overline {{L _ {p A}}} = \text { n i v e l s o n o r o } \ L _ {W A} = \text { n i v e l d e p o t e n c i a s o n o r a } \ K _ {p A}, K _ {W A} = \text { insegurança } \ \end{array} $$
Durante o trabalho, o nível de ruído pode exceder os 80 dB(A).
Usar protecções auditivas!
Avarias electromagnéticas:
devido a influências de avarias electromagnéticas extremas, em determinados casos, podem ocorrer ligeiras variações de rotações, ou a protecção de rearranque poderá disparar. Neste caso, deverá desligar e voltar a ligar a ferramenta.
