| Typ produktu | Szlifierka prosta (mozliwa do uzycia jako frezarka z akcesorium) |
| Marka | Metabo |
| Model | FME 737 |
| Przeznaczenie | Drobne szlifowanie, frezowanie, drobne ciecie, szczotkowanie, polerowanie |
| Zasilanie | Sieciowe (230 V, 50 Hz) |
| Typ tulei zaciskowej | Tuleja zaciskowa z nakretka |
| Dostepne srednice tulei | 3 mm, 6 mm, 8 mm, 1/8", 1/4" |
| Blokada wrzeciona | Tak (z dostarczonym kluczem widekowym 13 mm) |
| Przelacznik | Przesuwny z funkcja ciagle |
| Regulacja predkosci | Tak, pokretlo regulacji ciaglej (modele sieciowe) |
| Ochrona przed przeciazeniem | Tak, automatyczna redukcja predkosci |
| Wylaczenie bezpieczenstwa | Metabo S-automatic (zatrzymanie w przypadku zablokowania) |
| Zabezpieczenie przed ponownym uruchomieniem | Tak, po zaniku zasilania |
| Klasa ochronnosci | II (podwojna izolacja) |
| Poziom halasu | Powyzej 80 dB(A) - nosic ochronniki sluchu |
| Masa orientacyjna | Okolo 2,2 kg |
| Akcesoria opcjonalne | Wal elastyczny, adapter do frezowania, uchwyt mocujacy |
| Konserwacja | Regularnie czyscic szczeliny wentylacyjne przez odsysanie lub suchym powietrzem |
| Naprawy | Powierzyc elektrykowi; skontaktowac sie z przedstawicielem Metabo |
| Utylizacja | Nie wyrzucac z odpadami domowymi; utylizacja zgodna z dyrektywa WEEE |
Często zadawane pytania - FME 737 METABO
Pytania użytkowników dotyczące FME 737 METABO
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Router w formacie PDF za darmo! Znajdź swoją instrukcję FME 737 - METABO i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. FME 737 marki METABO.

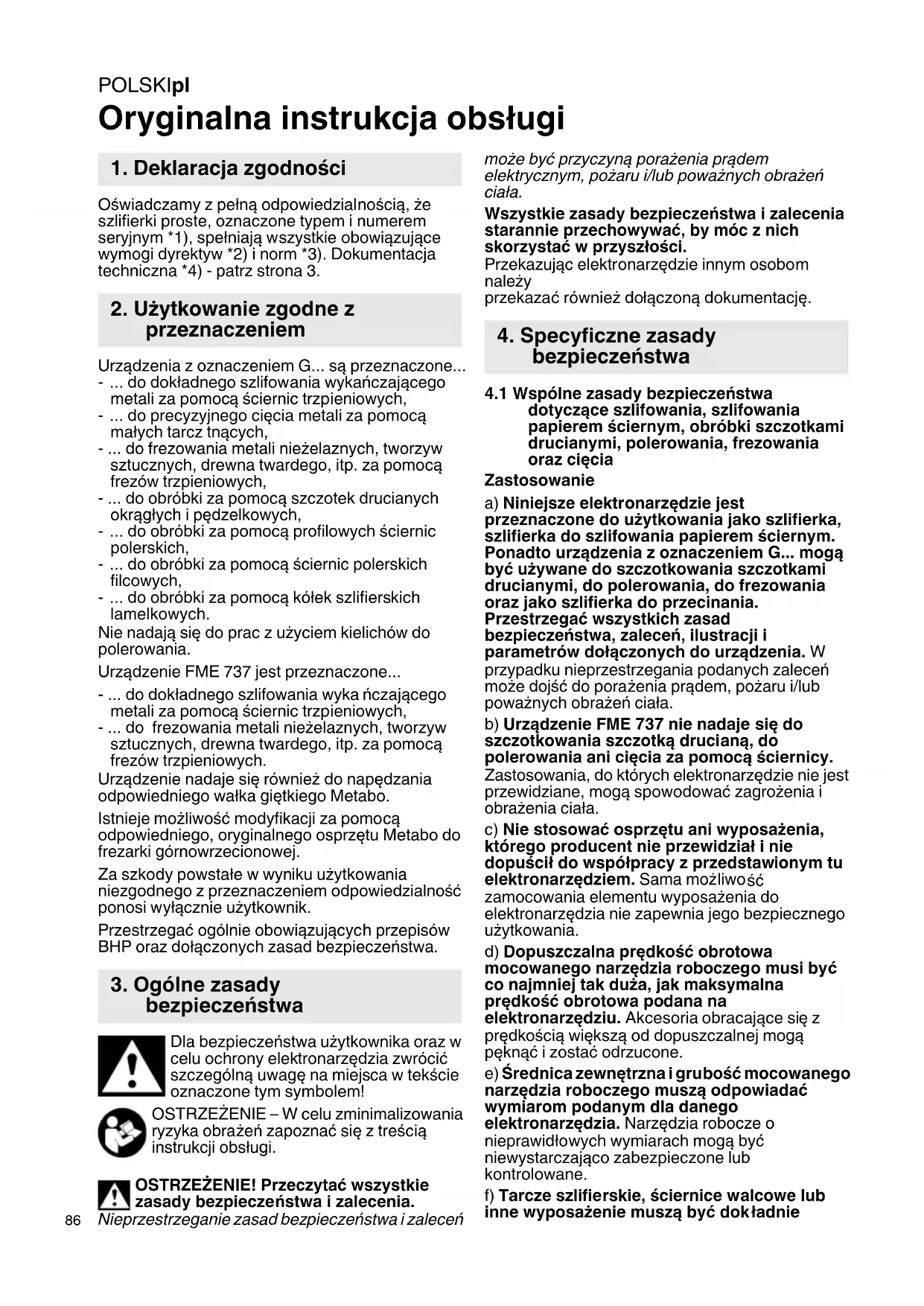

INSTRUKCJA OBSŁUGI FME 737 METABO
Oryginalna instrukcja obsługi
1. Deklaracja zgodności
Oświadczamy z pełną odpowiedzialnością, że szlifierki proste, oznaczone typem i numerem seryjnym *1), spełniają wszystkie obowiązujące wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3.
2. Użytkowanie zgodne z przeznaczeniem
Urządzenia z oznaczeniem G... są przeznaczone...
- ... do dokładnego szlifowania wykańczającego metali za pomocą ściernic trzpieniowych,
- ... do precyzyjnego cięcia metali za pomocą małych tarcz tnących,
- ... do frezowania metali nieżelaznych, tworzyw sztucznych, drewna twardego, itp. za pomocą frezów trzpieniowych,
- ... do obróbki za pomocą szczotek drucianych okrągłych i pędzelkowych,
- ... do obróbki za pomocą profilowych ściernic polerskich,
- ... do obróbki za pomocą ściernic polerskich filcowych,
- ... do obróbki za pomocą kółek szlifierskich lamelkowych.
Nie nadają się do prac z użyciem kielichów do polerowania.
Urządzenie FME 737 jest przeznaczone...
- ... do dokładnego szlifowania wyka ńczającego metali za pomocą ściernic trzpieniowych,
- ... do frezowania metali nieżelaznych, tworzyw sztucznych, drewna twardego, itp. za pomocą frezów trzpieniowych.
Urządzenie nadaje się również do napędzania odpowiedniego wałka giętkiego Metabo.
Istnieje możliwość modyfikacji za pomocą odpowiedniego, oryginalnego osprzętu Metabo do frezarki górnowrzecionowej.
Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik.
Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych zasad bezpieczeństwa.
3. Ogólne zasady bezpieczeństwa
Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwrócić szczególną uwagę na miejsca w tekście oznaczone tym symbolem!
OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z treścią instrukcji obsługi.
OSTRZEŻENIE! Przeczytać wszystkie zasady bezpieczeństwa i zalecenia.
Nieprzestrzeganie zasad bezpieczeństwa i zaleceń
może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.
Wszystkie zasady bezpieczeństwa i zalecenia starannie przechowywać, by móc z nich skorzystać w przyszłości.
Przekazując elektronarzędzie innym osobom należy
przekazać również dołączoną dokumentację.
4. Specyficzne zasady bezpieczeństwa
4.1 Wspólne zasady bezpieczeństwa dotyczące szlifowania, szlifowania papierem ściernym, obróbki szczotkami drucianymi, polerowania, frezowania oraz cięcia
Zastosowanie
a) Niniejsze elektronarzędzie jest przeznaczone do użytkowania jako szlifierka, szlifierka do szlifowania papierem ściernym. Ponadto urządzenia z oznaczeniem G... mogą być używane do szczotkowania szczotkami drucianymi, do polerowania, do frezowania oraz jako szlifierka do przecinania. Przestrzegać wszystkich zasad bezpieczeństwa, zaleceń, ilustracji i parametrów dołączonych do urządzenia. W przypadku nieprzestrzegania podanych zaleceń może dojść do porażenia prądem, pożaru i/lub poważnych obrażeń ciała.
b) Urządzenie FME 737 nie nadaje się do szczotkowania szczotką drucianą, do polerowania ani cięcia za pomocą ściernicy. Zastosowania, do których elektronarzędzie nie jest przewidziane, mogą spowodować zagrożenia i obrażenia ciała.
c) Nie stosować osprzętu ani wyposażenia, którego producent nie przewidział i nie dopuścił do współpracy z przedstawionym tu elektronarzędziem. Sama możliwość zamocowania elementu wyposażenia do elektronarzędzia nie zapewnia jego bezpiecznego użytkowania.
d) Dopuszczalna prędkość obrotowa mocowanego narzędzia roboczego musi być co najmniej tak duża, jak maksymalna prędkość obrotowa podana na elektronarzędziu. Akcesoria obracające się z prędkością większą od dopuszczalnej mogą pęknąć i zostać odrzucone.
e) Średnica zewnętrzna i grubość mocowanego narzędzia roboczego muszą odpowiadać wymiarom podanym dla danego elektronarzędzia. Narzędzia robocze o nieprawidłowych wymiarach mogą być niewystarczająco zabezpieczone lub kontrolowane.
f) Tarcze szlifierskie, ściernice walcowe lub inne wyposażenie muszą być dokładnie
dopasowane do wrzeciona szlifierskiego lub tulei zaciskowej elektronarzędzia. Narzędzia robocze, które nie są dokładnie dopasowane do mocowania elektronarzędzia, obracają się nierównomiernie, mocno wibrują i mogą doprowadzić do utraty kontroli.
g) Tarcze, ściernice pierścieniowe, narzędzia tnące lub inne wyposażenie zamocowane na trzpieniu powinny być w całości osadzone w tulei zaciskowej lub oprawce zaciskowej. Wystająca swobodnie część trzpienia pomiędzy ściernicą a tuleją zaciskową lub oprawką zaciskową powinna być minimalna. Jeżeli trzpień nie jest dostatecznie dokładnie zamocowany lub ściernica wystaje za bardzo do przodu, narzędzie robocze może ulec poluzowaniu i zostać odrzucone z elektronarzędzia.
h) Nie używać uszkodzonych narzędzi roboczych. Przed każdym użyciem sprawdzić narzędzie robocze, np. tarcze szlifierskie pod kątem odprysków i pęknięć, ściernice walcowe pod kątem pęknięć, starcia lub silnego zużycia, szczotki druciane pod kątem luźnych lub wyłamanych drutów. Jeśli elektronarzędzie lub narzędzie robocze upadnie na podłogę, sprawdzić, czy nie jest uszkodzone lub użyć innego, nieuszkodzonego narzędzia roboczego. Po sprawdzeniu i zamocowaniu narzędzia roboczego, stanąć samemu i poprosić inne osoby znajdujące się w pobliżu o stanięcie poza płaszczyzną obrotową narzędzia i uruchomić zamocowane narzędzie z maksymalną prędkością obrotową na jedną minutę. Uszkodzone narzędzia robocze najczęściej pękają w czasie przeprowadzania tego testu.
i) Nosić środki ochrony indywidualnej. Zależnie od rodzaju wykonywanych prac używać maski zasłaniającej całą twarz, maski ochronnej na oczy lub okularów ochronnych. O ile zachodzi taka potrzeba, stosować maskę przeciwpyłową, środki ochrony słuchu, rękawice ochronne lub specjalny fartuch chroniący przed drobnymi cząstkami ściernicy i szlifowanego materiału. Chronić oczy przed ciałami obcymi odrzucanymi podczas różnorodnych zastosowań. Maska przeciwpyłowa i ochrona dróg oddechowych muszą filtrować pył powstający przy danym zastosowaniu. Długotrwałe narażenie na znaczny hałas może spowodować utratę słuchu.
j) W stosunku do innych osób zwracać uwagę, aby zachowały bezpieczną odległość od strefy roboczej. Każda osoba, która wchodzi do strefy roboczej, musi nosić środki ochrony indywidualnej. Odłamki obrabianego elementu lub pęknięte narzędzia robocze mogą zostać wyrzucone i spowodować obrażenia poza bezpośrednią strefą roboczą.
k) Podczas wykonywania prac, w trakcie których narzędzie robocze może natrafić na ukryte przewody elektryczne lub na własny kabel sieciowy, elektronarzędzie trzymać wyłącznie za izolowane powierzchnie chwytne.
Kontakt z przewodem znajdującym się pod napięciem może spowodować przepływ prądu
również przez metalowe elementy urządzenia i w efekcie doprowadzić do porażenia prądem.
I) Zawsze mocno trzymać elektronarzędzie w trakcie jego uruchamiania. Przy rozruchu do pełnych obrotów reakcja silnika może doprowadzić do obrócenia elektronarzędzia.
m) W miarę możliwości używać zacisków mocujących do przytwierdzenia obrabianego przedmiotu. Podczas pracy nie wolno trzymać obrabianego przedmiotu w jednej ręce, a elektronarzędzia w drugiej. Dzięki zamocowaniu niewielkich przedmiotów przeznaczonych do obróbki użytkownik ma obie ręce wolne, co pozwala lepiej kontrolować elektronarzędzie. Podczas przecinania okrągłe przedmioty, takie jak drewniane kołki, pręty czy rury, wykazują skłonność do obracania się, co może spowodować zakleszczenie i odrzucenie narzędzia roboczego w stronę użytkownika.
n) Przewód zasilający trzymać z dala od wirujących narzędzi roboczych. W przypadku utraty kontroli nad narzędziem może nastąpić przecięcie albo pochwycenie kabla, a także dostanie się rąk czy ramion do wirującego narzędzia roboczego.
o) W żadnym wypadku nie wolno odkładać elektronarzędzia, zanim narzędzie robocze całkowicie się nie zatrzyma. Obracające się narzędzie robocze może zetknąć się z powierzchnią, na którą zostanie odłożone, co może spowodować utratę kontroli nad elektronarzędziem.
p) Po wymianie narzędzia roboczego lub zmianie ustawień urządzenia dokładnie dokręcić nakrętkę tulei zaciskowej, oprawkę zaciskową bądź inne elementy mocujące.
Poluzowane elementy mocujące mogą się nieoczekiwanie przestawić i doprowadzić do utraty kontroli; następuje wtedy gwałtowne wyrzucenie nieprzymocowanych, obracających się podzespołów.
q) Nie wolno przenosić pracującego elektronarzędzia. Na skutek przypadkowego kontaktu ubranie użytkownika może zostać pochwycone przez narzędzie robocze, które może wwiercić się w ciało.
r) W regularnych odstępach czyścić szczeliny wentylacyjne elektronarzędzia. Dmuchawa silnika wciąga pył do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenia związane z prądem elektrycznym.
s) Nie używać elektronarzędzia w pobliżu materiałów palnych. Iskry mogą spowodować zapalenie tych materiałów.
t) Nie wolno używać żadnych narzędzi roboczych wymagających stosowania ciekłych chłodziw. Stosowanie wody lub innych ciekłych chłodziw może doprowadzić do porażenia prądem elektrycznym.
POLSKIpl
4.2 Odrzut i odpowiednie zasady bezpieczeństwa
Odrzut jest gwałtowną reakcją, spowodowaną zahaczeniem lub zablokowaniem narzędzia roboczego, takiego jak ściernica tarczowa, taśma szlifierska, szczotka druciana itp. Zahaczenie lub zablokowanie powoduje nagłe zatrzymanie się wirującego narzędzia roboczego. Wskutek tego niekontrolowane elektronarzędzie uzyskuje przyspieszenie w kierunku przeciwnym do kierunku obrotów zablokowanego narzędzia roboczego.
Jeśli np. tarcza szlifierska ulegnie zahaczeniu lub zablokowaniu w obrabianym materiale, zablokowana krawędź ściernicy zagłębiona w przedmiocie może spowodować wyłamanie ściernicy lub odrzut. Tarcza szlifierska przemieszcza się wtedy w kierunku operatora lub przeciwnym, zależnie od kierunku obrotów zablokowanej tarczy. W takim przypadku może również dojść do pęknięcia tarczy szlifierskiej.
Odrzut jest konsekwencją niewłaściwego lub niezgodnego z przeznaczeniem użytkowania elektronarzędzia. Podjęcie stosownych środków ostrożności pozwala zapobiec temu zjawisku.
a) Mocno trzymać elektronarzędzie oraz utrzymywać ciało i ramiona w pozycji, która pozwoli zamortyzować siłę odrzutu. Stosując odpowiednie środki ostrożności operator może zapanować nad siłą odrzutu.
b) Szczególną ostrożność zachować podczas pracy w strefie narożników, ostrych krawędzi itp. Unikać sytuacji, w których narzędzia robocze odskakują od elementu obrabianego lub ulegają zakleszczeniu. W pobliżu narożników, ostrych krawędzi lub w przypadku uderzenia, wirujące narzędzie robocze łatwo zakleszcza się w obrabianym przedmiocie. Powoduje to utratę kontroli lub odrzut.
c) Nie używać brzeszczotów z wyłamanymi krawędziami. Takie narzędzia robocze często powodują odrzut lub utratę kontroli nad elektronarzędziem.
d) Narzędzie robocze wprowadzać za każdym razem w tym samym kierunku w materiał obróbki, w którym krawędź tnąca opuszcza materiał obróbki (odpowiada to temu samemu kierunkowi, w którym następuje wyrzut wiórów). Prowadzenie elektronarzędzia w niewłaściwym kierunku powoduje wyłamanie krawędzi tnącej narzędzia roboczego z przedmiotu obróbki, przez co elektronarzędzie jest ściągane w kierunku przesuwu.
e) Przy korzystaniu z pilników obrotowych, tarcz tnących, narzędzi frezujących o dużej prędkości lub narzędzi frezujących z węglików spiekanych zawsze dokładnie zamocować obrabiany przedmiot. Już przy niewielkim skręcie w wyżłobieniu narzędzia robocze mogą zahaczyć się i spowodować odrzut. Przy zahaczeniu tarcza tnąca zazwyczaj się łamie. Przy zahaczeniu pilnika obrotowego, narzędzi frezujących z dużą prędkością lub narzędzi frezujących z węglików spiekanych narzędzie robocze może wyskoczyć z wyżłobienia i doprowadzić do utraty kontroli nad elektronarzędziem.
4.3 Specjalne zasady bezpieczeństwa dotyczące szlifowania i przecinania ściernicą
a) Używać wyłącznie ściernic przeznaczonych do danego elektronarzędzia i jedynie do zalecanych zastosowań. Nigdy nie wolno na przykład szlifować powierzchnią boczną ściernicy tnącej. Ściernice tnące przeznaczone są do usuwania materiału za pomocą krawędzi tarczy. Boczny nacisk na tarczę może spowodować jej pęknięcie.
b) Do stożkowych i prostych ściernic trzpieniowych z gwintem stosować wyłącznie nieuszkodzone trzpienie o prawidłowej wielkości i długości, bez podcięcia na osadzeniu. Właściwe trzpienie zmniejszają możliwość złamania.
c) Unikać blokowania ściernicy tnącej lub zbyt dużego nacisku. Nie wykonywać nadmiernie głębokich cięć. Przeciążenie tarczy tnącej zwiększa jej naprężenia i podatność na zakleszczenie lub zablokowanie, a tym samym możliwość odrzutu lub pęknięcia tarczy.
d) Unikać dotykania ręką strefy przed i za obracającą się ściernicą tnącą. W przypadku przemieszczania ściernicy tnącej w obrabianym elemencie od siebie, w razie odrzutu elektronarzędzie z wirującą tarczą zostaje wyrzucone bezpośrednio w kierunku użytkownika.
e) W przypadku zakleszczenia ściernicy tnącej lub przerwania pracy, wyłączyć urządzenie i przytrzymać je spokojnie, aż tarcza całkowicie się zatrzyma. Nie wyciągać obracającej się jeszcze tarczy tnącej z nacięcia, gdyż może to spowodować odrzut. Zlokalizować i usunąć przyczynę zakleszczenia.
f) Nie włączać elektronarzędzia, dopóki znajduje się ono w obrabianym elemencie. Cięcie można kontynuować z zachowaniem ostrożności dopiero wtedy, gdy tarcza tnąca osiągnie maksymalną prędkość obrotową. W innym przypadku tarcza może się zablokować, wyskoczyć z obrabianego detalu lub spowodować odrzut.
g) Aby zmniejszyć ryzyko odrzutu na skutek zakleszczenia się tarczy tnącej, obrabiane płyty i większe elementy należy podeprzeć. Duże elementy poddawane obróbce mogą się wyginać pod własnym ciężarem. Element obrabiany musi być podparty po obu stronach tarczy, zarówno w pobliżu linii cięcia jak i przy krawędzi.
h) Zachować szczególną ostrożność podczas wykonywania wcięć w ścianach lub w innych niewidocznych obszarach. Tarcza tnąca zagłębiona w ścianie może natrafić na przewody gazowe, wodne, elektryczne lub inne obiekty i spowodować odrzut.
4.4 Specjalne zasady bezpiecze ństwa dotyczące prac z użyciem szczotek drucianych
a) Pamiętać, że szczotka druciana gubi druty również w trakcie zwykłego użytkowania. Nie
przeciązać drutów zbyt mocnym dociskiem.
Odrzucone kawałki drutu mogą bardzo łatwo przebić cienką odzież i/lub skóre.
b) Przed właściwym użyciem włączyć urządzenie z założoną szczotką na co najmniej minutę z prędkością roboczą. Zwrócić uwagę, aby w tym czasie nikt nie przebywał przed szczotką lub w jednej linii ze szczotką. W trakcie rozruchu mogą zostać z niej wyrzucone kawałki drutu.
c) Odwrócić obracającą się szczotkę drucianą od siebie. Podczas pracy ze szczotkami małe cząstki i drobne kawałki drutu mogą być odrzucane z dużą prędkością i wbić się w skórę.
4.5 Pozostałe zasady bezpieczeństwa:
OSTRZEŻENIE – Zawsze nosić okulary ochronne.
Używać elastycznych podkładek, jeżeli są one dostarczone w komplecie z materiałami szlifierskimi i są wymagane.
Przestrzegać informacji producenta narzędzia i akcesoriów! Tarcze chronić przed smarem i uderzeniami!
Materiały ścierne muszą być przechowywane i stosowane zgodnie z zaleceniami producenta.
W żadnym wypadku nie wolno stosować ściernic tnących do szlifowania zdzierającego! Ściernice tnące nie mogą być poddawane naciskom bocznym.
Obrabiany element musi być mocno oparty i zabezpieczony przed przesunięciem, np. za pomocą urządzeń mocujących. Duże elementy poddawane obróbce muszą być odpowiednio podparte.
Blokadę wrzeciona (4) naciskać tylko przy zatrzymanym silniku. (GA 18 LTX, GPA 18 LTX, GA 18 LTX G, GE 710 Plus, GEP 710 Plus, GE 950 G Plus, GEP 950 G Plus)
Nie wolno dotykać obracającego się narzędzia! Wióry i podobne zanieczyszczenia usuwać wyłącznie przy wyłączonym urządzeniu.
Przed użyciem prawidłowo założyć i zamocować materiał ścierny. Uruchomić narzędzie w bezpiecznym położeniu do pracy na biegu jałowym przez 60 sekund. W przypadku stwierdzenia znacznych wibracji lub innych usterek, urządzenie natychmiast zatrzymać. W przypadku pojawienia się takiej sytuacji, skontrolować urządzenie, aby ustalić przyczynę.
Uważać, aby iskry powstające podczas używania urządzenia nie stanowiły bezpośredniego zagrożenia dla użytkownika lub innych osób bądź nie spowodowały zapalenia łatwopalnych substancji. Zagrożone obszary chronić trudnopalnymi osłonami. W strefach zagrożonych pożarem przechowywać odpowiednie środki gaśnicze.
Nie wolno używać uszkodzonych, nieokrągłych względnie wibrujących narzędzi.
Ze względów bezpieczeństwa zawsze pracować z zamocowanym mankietem gumowym (3) względnie uchwytem dodatkowym (5).
Redukcja zapylenia:
OSTRZEŻENIE – Niektóre rodzaje pytów, które powstają podczas szlifowania papierem ściernym, cięcia, szlifowania, wiercenia i innych prac, zawierają substancje chemiczne, o których wiadomo, że wywołują raka, wady wrodzone lub zaburzają zdolność rozrodczą. Takie chemikalia to na przykład:
- ołów z jastrychów na bazie ołowiu,
- p y ł mineralny z cegiecement i inne wyroby murarskie, oraz
- arsen i chrom zawarty w drewnie poddawanym obróbce chemicznej.
Ryzyko narażenia jest uzależnione od częstotliwości wykonywania takich prac. Aby zmniejszyć zagrożenie ze strony substancji chemicznych: pracować w obszarze o dobrej wentylacji i stosować atestowane środki ochronne, np. maski przeciwpyłowe zaprojektowane do filtrowania cząstek mikroskopijnej wielkości.
Powyższe informacje odnoszą się również do pytów powstających przy obróbce innych materiałów, np. niektórych rodzajów drewna (drewno dębowe lub bukowe), metali, azbestu. Inne znane schorzenia, to np. reakcje alergiczne i choroby układu oddechowego. Zapobiegać przedostawaniu się cząstek pyłu do organizmu.
Przestrzegać wytycznych dotyczących obrabianego materiału, pracowników, rodzaju i miejsca zastosowania oraz przepisów krajowych (np. przepisów BHP, utylizacji).
Eliminować szkodliwe cząstki z powietrza w miejscu ich emisji i zapobiegać ich odkładaniu się w otoczeniu.
Do prac specjalnych używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość cząstek przenikających w niekontrolowany sposób do otoczenia.
Używać odpowiedniej instalacji do odsysania pyłu.
W celu zminimalizowania zagrożenia pyłem:
- Nie kierować uwalnianych cząstek i strumienia powietrza wylotowego z maszyny w stronę samego siebie, w kierunku innych osób znajdujących się w pobliżu ani na osiadły pył.
- Używać systemów odpylania i/lub oczyszczaczy powietrza.
- Zapewnić dobrą wentylację miejsca pracy oraz jego czystość dzięki stosowaniu wyciągu powietrza. Zamiatanie i nadmuch powodują wzbijanie pyłu.
- Odzież ochronną odkurzać lub prać. Nie przedmuchiwać, nie trzepać, nie czyścić szczotką.
4.6 Specjalne zasady bezpieczeństwa dla urządzeń zasilanych z sieci:
Przed przystąpieniem do regulacji ustawień, przezbrajania, konserwacji lub czyszczenia wyciągnąć wtyczkę z gniazda sieciowego.
Zaleca się stosowanie stacjonarnego urządzenia odsysającego. Na zasilaniu elektrycznym
POLSKIpl
zainstalować wyłącznik różnicowoprądowy z maks. prądem wyzwalającym 30 mA. W przypadku wyłączenia urządzenia przez wyłącznik różnicowoprądowy sprawdzić i oczyścić urządzenie. Patrz rozdział 8 Czyszczenie.
4.7 Specjalne zasady bezpieczeństwa dla urządzeń zasilanych akumulatorowo:
Przed przystąpieniem do regulacji ustawień, przezbrajania, konserwacji lub czyszczenia wyjąć z urządzenia akumulator.
Akumulatory chronić przed wilgocią!
Nie wkładać akumulatorów do ognia!
Nie używać uszkodzonych lub zdeformowanych akumulatorów! Akumulatorów nie wolno otwierać! Nie wolno zwierać styków akumulatorów!
Z uszkodzonych akumulatorów litowo-jonowych może wyciec lekko kwasowa ciecz palna!
W przypadku wydostania się cieczy z akumulatora i przedostania się jej na skóre bezzwłocznie spłukać to miejsce dużą
ilością wody. W przypadku przedostania się cieczy z akumulatora do oczu przepłukać je czystą wodą i bezzwłocznie udać się do lekarza!
Z uszkodzonego urządzenia trzeba zawsze wyjąć akumulator.
Transport akumulatorów litowo-jonowych:
Warunki przesyłania akumulatorów litowo-jonowych regulują przepisy dotyczące towarów niebezpiecznych (UN 3480 i UN 3481). W przypadku wysyłki akumulatorów litowo-jonowych zapoznać się z aktualnie obowiązującymi przepisami. W razie potrzeby zasięgnąć informacji w firmie transportowej. Certyfikowane opakowania są dostępne w Metabo.
Akumulatory wolno wysyłać, tylko jeżeli ich obudowa jest nieuszkodzona i z wnętrza nie wydostaje się płyn. Przed wysyłką wyjąć akumulator z urządzenia. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą).
5. Elementy urządzenia
Patrz strona 2.
1 Tuleja zaciskowa
2 N aętkartulei zaciskowej
3 M a n k i e t g u m o w y *
4 Blokada wrzeciona *
5 Uchwyt dodatkowy *
6 Prze łącznik suwakowy *
7 U c h w y t g łówny
8 B l o k a d a w łącznika *
9 Przycisk w łącznika*
10 Pokrętło nastawcze prędkości obrotowej *
11 Filtr przeciwpyłowy *
12 Elektroniczny wskaźnik sygnałowy *
13 Przycisk odblokowywania akumulatora *
14 Przycisk wskaźnika pojemności *
15 Wskaźnik pojemności i sygnalizator *
16 Akumulator *
* w zależności od wyposażenia
6. Uruchomienie
6.1 Wskazówki specjalne dla urządzeń zasilanych z sieci
Przed uruchomieniem urządzenia sprawdzić, czy napięcie i częstotliwość sieci podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy.
Na zasilaniu elektrycznym zainstalować wyłącznik różnicowopрядowy z maks. prądem wyzwalającym 30 mA.
6.2 Wskazówki specjalne dla urządzeń zasilanych akumulatorowo
Filtr przeciwpyłowy
W przypadku silnie zapylonego otoczenia zawsze zakładać filtr przeciwpyłowy (11).
Urządzenie z założonym filtrem przeciwpyłowym (11) szybciej się nagrzewa.
Układ elektroniczny chroni urządzenie przed przegrzaniem (patrz rozdział 9.).
Zakładanie filtra: patrz strona 2, rysunek A. Zamontować filtr przeciwpłyłowy (11) w sposób pokazany na rysunku.
Zdejmowanie filtra: odgiąć lekko górne krawędzie filtra przeciwpyłowego (11) i zsunąć w dół.
Obrotowy akumulator
Patrz strona 2, rysunek B.
Tylną część urządzenia można obrócić w 3 skokach o 270° i dzięki temu dopasować kształt urządzenia do warunków pracy. Urządzenia wolno używać wyłącznie, gdy akumulator znajduje się w pozycji zablokowanej.
Akumulator
Przed pierwszych użyciem naładować akumulator (16).
W przypadku spadku mocy ponownie naładować akumulator.
Optymalna temperatura przechowywania wynosi od 10°C do 30°C.
Akumulatory litowo-jonowe „Li-Power” są wyposażone we wskaźnik pojemności i sygnalizator (15):
- Naciśnięcie przycisku (14) powoduje wskazanie stanu naładowania za pomocą LED.
- J e śli miga ostatnia LED, akumulator jest prawie wyczerpany i trzeba go ponownie naładować.
Wyjmowanie, wkładanie akumulatora
Wyjmowanie: wcisnąć przycisk odblokowywania akumulatora (13) i wyciągnąć akumulator (16) w dół.
Wkładanie: Wsunąć akumulator (16) do zatrzaśnięcia w blokadzie.
7. Użytkowanie
7.1 Tuleje zaciskowe
Średnica wrzeciona narzędzia roboczego musi odpowiadać dokładnie otworowi tulei skowej (1)!
Dostępne są tuleje zaciskowe do różnych średnic wrzeciona. Patrz rozdział Akcesoria.
7.2 Mocowanie narzędzi roboczych
Przed wszelkimi pracami związanymi z przezbrojeniem wyjąć akumulator z dzenia / wyciągnąć wtyczkę sieciową z zda. Urządzenie musi być wyłączone i ciono musi być nieruchomo.
Stosować wyłącznie narzędzia, które nadają się do prędkości obrotowej urządzenia na u jałowym! Patrz dane techniczne.
Średnica wrzeciona narzędzia roboczego musi odpowiadać dokładnie otworowi tulei skowej (1)!
Ściernice trzpieniowe nie mogą przekraczać podanej przez producenta maksymalnej szczalnej nie osłoniętej długości chwytu I_0 !
Włożyć narzędzie całą długością chwytu w tuleję zaciskową (1).
Zablokować wrzeciono. W przypadku urządzenia GE 710 Compact, FME 737 za pomocą dostarczonego w komplecie klucza płaskiego 13 mm. W przypadku urządzenia GA 18 LTX, GPA 18 LTX, GA 18 LTX G, GE 710 Plus, GEP 710 Plus, GE 950 G Plus, GEP 950 G Plus poprzez wciśnięcie blokady wrzeciona (4).
Dokręcić nakrętkę tulei zaciskowej (2) kluczem płaskim 17/19 mm.
Jeśli do tulei zaciskowej nie jest włożone żadne narzędzie, nie dokręcać tulei skowej kluczem, a jedynie ręcznie!
7.3 Włączanie i wyłączanie
Najpierw włączyć urządzenie, a dopiero potem przyłożyć narzędzie robocze do bianego elementu.
Unikać niezamierzonego uruchomienia: zawsze wyłączać urządzenie po wyciągnięciu zki z gniazda wtykowego lub w przypadku rwy w dopływie prądu.
Przy włączeniu na ciągły tryb pracy urządzenie będzie pracować nadal, nawet i wypadnie z ręki. Z tego względu urządzenie sze trzymać obiema rękami za przewidziane
uchwyty (3), (5), (7) przyjąć bezpieczną pozycję i pracować w skupieniu.
Nie dopuszczać do wzbijania bądź zasysania pyłu lub wiórów przez urządzenie. Po czeniu urządzenie wolno odkładać dopiero po powitym zatrzymaniu silnika.
Urządzenia z przełącznikiem suwakowym:
Włączanie: przesunąć przełącznik suwakowy (6) do przodu. W celu włączenia trybu pracy ciągłej wcisnąć następnie przełącznik w dół do zablokowania.
Wyłączanie: nacisnąć na tylną końcówkę przełącznika suwakowego (6) i zwolnić przełącznik.
Urządzenia z wyłącznikiem bezpieczeństwa (z funkcją czuwakową):
(Urzadzenia z oznaczeniem GEP..., GPA...)
7.4 Ustawianie prędkości obrotowej (tylko urządzenia zasilane z sieci)
Pokrętem nastawczym (10) można wybrać prędkość obrotową i bezstopniowo ją zmieniać. Prędkości obrotowe - patrz tabela na stronie 3.
7.5 Wskazówki dotyczące pracy z urządzeniem
Szlifowanie, szlifowanie papierem ściernym, używanie szczotek drucianych, polerowanie: umiarkowanie dociskać urządzenie i przesuwać po powierzchni zmieniając kierunek.
Frezowanie: umiarkowanie dociskać urządzenie Przecinanie:
Podczas przecinania zawsze pracować przeciwbieżnie (patrz ilustracja). W przeciwnym wypadku istnieje ryzyko, że urządzenie w sposób niekontrolowany wyskoczy z przecinanego elementu. Pracować z umiarkowanym posuwem, dostosowanym do obrabianego materiału. Nie ustawiać pod skosem, nie naciskać, nie kołysać.
8. Czyszczenie
Podczas obróbki wewnątrz elektronarzędzia mogą się osadzać drobiny zanieczyszczeń. Skutkiem tego jest zakłócone chłodzenie elektronarzędzia. Nagromadzone osady mogą zaburzyć izolację
POLSKIpl
ochronną elektronarzędzia i nieść ze sobą ryzyko porażenia prądem.
Regularnie, często i dokładnie odsysać z elektronarzędzia zanieczyszczenia przez wszystkie otwory wentylacyjne z przodu i z tyłu urządzenia lub przedmuchać suchym powietrzem. Wcześniej odłączyć elektronarzędzie od zasilania sieciowego, a podczas czyszczenia nosić okulary ochronne i maskę przeciwpyłową.
9. Usuwanie usterek
9.1 Urządzenia zasilane z sieci:
- Zabezpieczenie przed przeciążeniem: prędkość obrotowa pod obciążeniem BARDZO się zmniejsza. Temperatura silnika jest zbyt wysoka! Odczekać przy pracującym urządzeniu na biegu jałowym, aż ostygnie.
- Zabezpieczenie przed przeciążeniem: prędkość obrotowa pod obciążeniem LEKKO się zmniejsza. Przeciążenie urządzenia. Można pracować nadal, ale ze zmniejszonym obciążeniem.
- Sprzęgło przeciążeniowe Metabo S-automatic: urządzenie zostało WYŁĄCZONE samoczynnie. W przypadku zbyt szybkiego wzrostu poboru prądu (jaki występuje np. przy nagłym zablokowaniu lub odrzucie) urządzenie zostanie wyłączone. Wyłączyć urządzenie za pomocą przełącznika suwakowego (6). Następnie z powrotem włączyć urządzenie i pracować normalnie dalej. Unikać ponownego zblokowania. Patrz rozdział 4.2.
- Zabezpieczenie przed ponownym uruchomieniem: urządzenie nie pracuje. Zadziałało zabezpieczenie przed ponownym uruchomieniem. W przypadku włożenia wtyczki przewodu zasilającego do gniazda przy włączonym urządzeniu lub powrocie zasilania po wcześniejjszym zaniku napięcia urządzenie nie uruchomi się. Wyłączyć urządzenie i ponownie włączyć.
9.2 Urządzenia zasilane akumulatorowo:
- Świeci się elektroniczny wskaźnik sygnałowy (12) i zmniejsza się prędkość obrotowa pod obciążeniem. Temperatura jest zbyt wysoka! Odczekać przy urządzeniu pracującym na biegu jałowym do momentu, aż zgaśnie elektroniczny wskaźnik sygnałowy.
- Elektroniczny wskaźnik sygnałowy (12) miga i urządzenie nie pracuje. Zadziałało zabezpieczenie przed ponownym uruchomieniem. Jeśli podczas wkładania akumulatora urządzenie jest włączone, wówczas się ono nie uruchomi. Wyłączyć urządzenie i ponownie włączyć.
10. Akcesoria
Używać wyłącznie oryginalnych akumulatorów i akcesoriów Metabo.
Stosować wyłącznie akcesoria, które spełniają wymagania i parametry wymienione w niniejszej instrukcji obsługi.
Akcesoria bezpiecznie zamocować. Jeśli urządzenie pracuje w uchwycie mocującym, to trzeba je dobrze przymocować. Utrata kontroli nad narzędziem może stać się przyczyną obrażeń.
A Tuleje zaciskowe (łącznie z nakrętką)
∅ 3 mm = 6.31947
∅ 1/8" = 6.31948
∅ 6 mm = 6.31945
∅ 1/4" = 6.31949
∅ 8 mm = 6.31946
B Wspornik mocujący 6.27354 do mocowania podczas używania wałków giętkich (dokręcić śrubę mocującą), w tym celu:
C Zacisk 6.27107 do bezpiecznego zamocowania na stole warsztatowym (dokręcić śrubę mocującą).
D W a łki giętkie
E Do FME 737:
przystawka frezarska (6.31501)
w celu modyfikacji do frezarki górnowrzecionowej
F Ładowarki: ASC Ultra, ASC 15, ASC 30 i in.
G Akumulatory: 5,2 Ah (6.25592); 4,0 Ah (6.25591); 3,0 Ah (6.25594)
Pełny zestaw akcesoriów można znaleźć na stronie www.metabo.com lub w katalogu.
11. Naprawy
Wszelkie naprawy elektronarzędzi mogą być dokonywane wyłącznie przez elektryka!
W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne stronie www.metabo.com.
Wykazy części zamiennych można pobrać pod adresem www.metabo.com.
12. Ochrona środowiska
Pył powstający podczas szlifowania może zawierać substancje szkodliwe - poddać odpowiedniej utylizacji.
Przestrzegać lokalnych przepisów dotyczących usuwania i recyklingu zużytych urządzeń, opakowań i akcesoriów.
Dotyczy tylko państw UE: nie wolno wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą euro-
pejską 2012/19/EU o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia muszą być zbierane osobno i poddawane odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska.
Wskazówki specjalne dla urządzeń zasilanych akumulatorowo:
Akumulatorów nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego! Uszkodzone lub zużyte akumulatory oddawać do punktu sprzedaży produktów Metabo!
Nie wrzucać akumulatorów do wody.
Przed utylizacją rozładować akumulator w elektro-narzędziu. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą).
13. Dane techniczne
Wyjaśnienia do informacji podanych na stronie 3.
Prawo do zmian związanych z postępem technicznym zastrzeżone.
U = n a p i ęcie akumulatora
S =blokowanie wrzeciona ułatwiające wymianę narzędzia
n = prędkość obrotowa biegu jałowego (maksymalna prędkość obrotowa)
n_V = prędkość obrotowa biegu jałowego (regulowana)
n_1 = prędkość obrotowa pod obciążeniem
P_1 =nominalny pobór mocy
P_2 =moc oddawana
D_max =maksymalna średnica tarczy szlifierskiej
T_max = maksymalna grubość łączonych tarcz szlifierskich
d =otwór tulei zaciskowej
m = c i ężar z najmniejszym akumulatorem / ciężar bez kabla
L_maks. = maksymalna głębokość wsuwania
Wartości pomiarów ustalone w oparciu o EN 60745.
Urządzenie w klasie ochronności II
\~ Prąd przemienny
= Prąd stały
Wyszczególnione dane techniczne podlegają tolerancji (odpowiednio do obowiązujących standardów).
Wartości emisji
Wartości te umożliwiają oszacowanie emisji elektronarzędzia i porównanie różnych urządzeń elektrycznych. W zależności od warunków użytkowania, stanu elektronarzędzia lub narzędzi roboczych rzeczywiste obciążenie może być większe lub mniejsze. Podczas dokonywanej oceny uwzględnić przerwy w pracy i fazy mniejszego obciążenia. Na podstawie odpowiednio dopasowanych wartości szacunkowych określić środki ochrony dla użytkownika, np. działania organizacyjne.
Całkowita wartość drgań (suma wektorowa trzech kierunków) określona zgodnie z normą EN 60745:
a_h,SG = w a r t o ść emisji drgań
K_n,SG = n i e p e w n o ść wyznaczenia (drgania)
U_M = n i e w y w a żenie
Typowe poziomy hałasu w ocenie akustycznej:
L_pA = poziom ciśnienia akustycznego
L_WA = poziom mocy akustycznej
K_pA, K_WA = niepewność wyznaczenia
Podczas pracy poziom hałasu może przekraczać wartość 80 dB(Å).
Nosić ochronniki słuchu!
Zakłócenia elektromagnetyczne
W przypadku oddziaływania ekstremalnych, zewnętrznych zakłóceń elektromagnetycznych mogą się sporadycznie pojawić przejściowe wahania prędkości obrotowej lub może zadziałać zabezpieczenie przed ponownym rozruchem. W takim przypadku wyłączyć i ponownie włączyć urządzenie.
