| Produkttyp | Rätvinklig slipmaskin (kan användas som överfräs med tillbehör) |
| Märke | Metabo |
| Modell | FME 737 |
| Avsedd användning | Finslipning, fräsning, finkapning, borstning, polering |
| Strömförsörjning | Nätansluten (230 V, 50 Hz) |
| Typ av spännhylsa | Spännhylsa med mutter |
| Tillgängliga hylsdiametrar | 3 mm, 6 mm, 8 mm, 1/8\", 1/4\" |
| Spindellås | Ja (med medföljande 13 mm hylsnyckel) |
| Strömbrytare | Skjutbar med kontinuerlig funktion |
| Varvtalsreglering | Ja, kontinuerligt justeringshjul (nätmodeller) |
| Överbelastningsskydd | Ja, automatisk varvtalsminskning |
| Säkerhetsstopp | Metabo S-automatic (stopp vid blockering) |
| Återstartsskydd | Ja, efter strömavbrott |
| Skyddsklass | II (dubbelisolerad) |
| Ljudnivå | Över 80 dB(A) – använd hörselskydd |
| Ungefärlig vikt | Cirka 2,2 kg |
| Tillvalstillbehör | Flexibel axel, fräsadapter, spänningsstöd |
| Underhåll | Rengör regelbundet ventilationsöppningarna med dammsugning eller torr luft |
| Reparationer | Lämnas till elektriker; kontakta Metabo-representant |
| Avfallshantering | Kastas inte med hushållsavfall; återvinning enligt WEEE-direktivet |
Vanliga frågor - FME 737 METABO
Användarfrågor om FME 737 METABO
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Router i PDF-format gratis! Hitta din manual FME 737 - METABO och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. FME 737 av märket METABO.

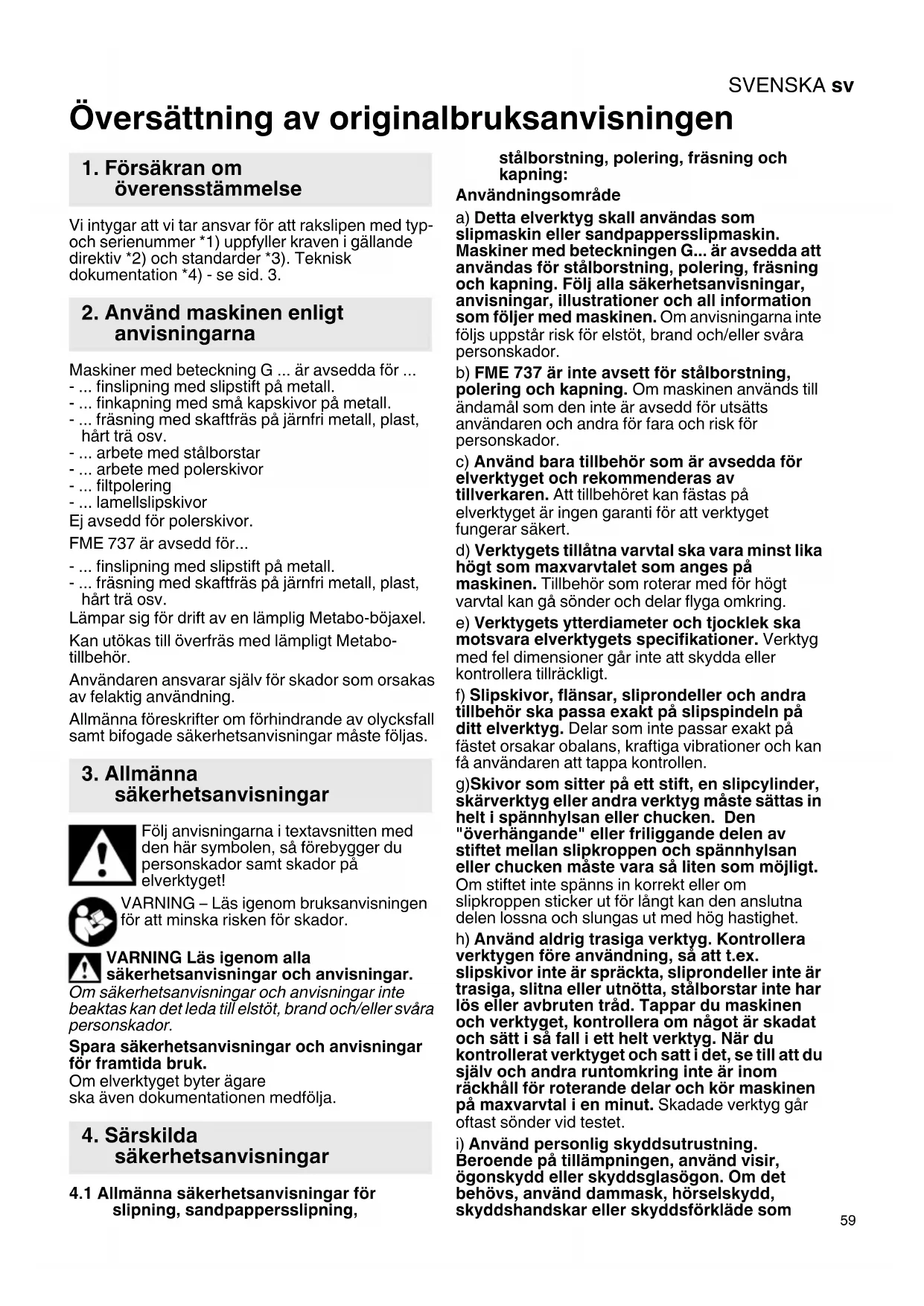

BRUKSANVISNING FME 737 METABO
Översättning av originalbruksanvisningen
1. Försäkran om överensstämmelse
Vi intygar att vi tar ansvar för att rakslipen med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) - se sid. 3.
2. Använd maskinen enligt anvisningarna
Maskiner med beteckning G ... är avsedda för ...
- ... finslipning med slipstift på metall.
- ... finkapning med små kapskivor på metall.
- ... fräsning med skaftfräs på järnfri metall, plast, hårt trä osv.
- ... arbete med stålborstar
- ... arbete med polerskivor
- ... filtpolering
- ... lamellslipskivor
Ej avsedd för polerskivor.
FME 737 är avsedd för...
- ... finslipning med slipstift på metall.
- ... fräsning med skaftfräs på järnfri metall, plast, hårt trä osv.
Lämpar sig för drift av en lämplig Metabo-böjaxel.
Kan utökas till överfräs med lämpligt Metabotillbehör.
Användaren ansvarar själv för skador som orsakas av felaktig användning.
Allmänna föreskrifter om förhindrande av olycksfall samt bifogade säkerhetsanvisningar måste följas.
3. Allmänna säkerhetsanvisningar
Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador samt skador på elverktyget!
WARNING – Läs igenom bruksanvisningen för att minska risken för skador.
WARNING Läs igenom alla säkerhetsanvisningar och anvisningar.
Om säkerhetsanvisningar och anvisningar inte beaktas kan det leda till elstöt, brand och/eller svåra personskador.
Spara säkerhetsanvisningar och anvisningar för framtida bruk.
Om elverktyget byter ägare ska även dokumentationen medfölja.
4. Särskilda säkerhetsanvisningar
4.1 Allmänna säkerhetsanvisningar för slipning, sandpappersslipning,
stålborstning, polering, fräsning och kapning:
Användningsområde
a) Detta elverktyg skall användas som slipmaskin eller sandpappersslipmaskin.
Maskiner med beteckningen G... är avsedda att användas för stålborstning, polering, fräsning och kapning. Följ alla säkerhetsanvisningar, anvisningar, illustrationer och all information som följer med maskinen. Om anvisningarna inte följs uppstår risk för elstöt, brand och/eller svåra personskador.
b) FME 737 är inte avsett för stålborstning, polering och kapning. Om maskinen används till ändamål som den inte är avsedd för utsätts användaren och andra för fara och risk för personskador.
c) Använd bara tillbehör som är avsedda för elverktyget och rekommenderas av tillverkaren. Att tillbehöret kan fästas på elverktyget är ingen garanti för att verktyget fungerar säkert.
d) Verktygets tillåtna varvtal ska vara minst lika högt som maxvarvtalet som anges på maskinen. Tillbehör som roterar med för högt varvtal kan gå sönder och delar flyga omkring.
e) Verktygets ytterdiameter och tjocklek ska motsvara elverktygets specifikationer. Verktyg med fel dimensioner går inte att skydda eller kontrollera tillräckligt.
f) Slipskivor, flänsar, sliprondeller och andra tillbehör ska passa exakt på slipspindeln på ditt elverktyg. Delar som inte passar exakt på fästet orsakar obalans, kraftiga vibrationer och kan få användaren att tappa kontrollen.
g) Skivor som sitter på ett stift, en slipcylinder, skärverktyg eller andra verktyg måste sättas in helt i spännhylsan eller chucken. Den "överhängande" eller friliggande delen av stiftet mellan slipkroppen och spännhylsan eller chucken måste vara så liten som möjligt. Om stiftet inte spänns in korrekt eller om slipkroppen sticker ut för långt kan den anslutna delen lossna och slungas ut med hög hastighet.
h) Använd aldrig trasiga verktyg. Kontrollera verktygen före användning, så att t.ex. slipskivor inte är spräckta, sliprondeller inte är trasiga, slitna eller utnötta, stålborstar inte har lös eller avbruten tråd. Tappar du maskinen och verktyget, kontrollera om något är skadat och sätt i så fall i ett helt verktyg. När du kontrollerat verktyget och satt i det, se till att du själv och andra runtomkring inte är inom räckhåll för roterande delar och kör maskinen på maxvarvtal i en minut. Skadade verktyg går oftast sönder vid testet.
i) Använd personlig skyddsutrustning. Beroende på tillämpningen, använd visir, ögonskydd eller skyddsglasögon. Om det behövs, använd dammask, hörselskydd, skyddshandskar eller skyddsförkläde som
SVENSKAsv
skyddar mot grader och avverkat material.
Skydda ögonen mot kringflygande skräp som uppstår vid användningsområdena. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Exponering för buller kan ge hörselskador.
j) Se till att andra i närheten är på säkert avständ från arbetsområdet. Personer som är inom arbetsområdet ska bära personlig skyddsutrustning. Delar av arbetsstycken eller trasiga verktyg kan slungas iväg och orsaka personskador utanför det aktuella arbetsområdet.
k) Håll bara maskinen i de isolerade greppen när du jobbar med verktyg som kan komma i kontakt med dolda elledningar eller den egna sladden. Kontakt med strömförande ledningar kan spänningssätta maskinens metalldelar och orsaka elstöt.
I) Håll elverktyget med ett fast grepp när du sätter igång det. När maskinen varvar upp till fullt varvtal kan motorns reaktionsmoment leda till att elverktyget vrider sig.
m) Använd om möjligt tvingar för att fixera arbetsstycket. Håll aldrig ett litet arbetsstycke i ena handen och elverktyget i den andra under användning. När du spänner fast arbetsstycket ska du ha båda händer fria för bättre kontroll av elverktyget. Vid kapning av runda arbetsstycken, som träpluggar, stänger eller rör, har de en tendens att rulla iväg, vilket gör att verktyget som används kan fastna och sedan slungas iväg mot dig.
n) Se till så att sladden inte kommer nära roterande verktyg. Om du tappar kontrollen över maskinen kan sladden kapas av eller snos in så att din hand eller arm dras in i roterande delar.
o) Lägg aldrig ifrån dig elverktyget förrän roterande delar stannat helt. Roterande delar kan komma i kontakt med underlaget, så att du tappar kontrollen över elverktyget.
p) När du har bytt verktyg eller gjort inställningar på maskinen, dra åt spännhylsans mutter, chucken eller andra fästelement. Lösa fästelement kan ställa om sig plötsligt och leda till att man förlorar kontrollen. Lösa, roterande komponenter slungas ut i våldsam fart.
q) Elverktyget får aldrig vara igång när du bär det. Om roterande delar kommer i kontakt med klädesplagg kan de haka fast och borra in sig i kroppen.
r) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in damm i huset, för mycket avlagringar av metalldamm kan ge elstötar.
s) Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända materialet.
t) Använd aldrig verktyg som kräver skärvätska. Vatten och andra flytande kylmedel kan ge elstötar.
4.2 Kast och motsvarande säkerhetsanvisningar
Kast är en plötslig reaktion på grund av att roterande delar hakar fast eller nyper, som t.ex. en slipskiva, sliprondell eller en stålborste. Den roterande delen stoppar abrupt. Elverktyget slungas iväg okontrollerat mot verktygets rotationsriktning vid blockeringen.
Om t.ex. en slipskiva hakar fast eller nyper i arbetsstycket, kan slipskivskanten som sitter fast spräcka slipskivan eller ge ett kast. Slipskivan rör sig då mot eller från användaren, allt beroende på skivans rotationsriktning vid blockeringen. Det kan även leda till skivsprängning.
Ett kast beror helt och hållet på felaktig användning av elverktyget. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan.
a) Håll fast elverktyget ordentligt och ha en kroppsställning som gör att du kan parera kastrekylen med armarna. Med rätt åtgärder kan du som användare behärska kastrekyler.
b) Var extra försiktig i närheten av hörn, skarpa kanter osv. Se till så att verktyget inte studsar mot arbetsstycket och nyper. Roterande verktyg har lätt att fasta om de studsar vid hörn och skarpa kanter. Det kan få dig att tappa kontrollen eller ge kast.
c) Använd inte tandade sågblad. Sådana verktyg ger ofta kast eller får dig att förlora kontrollen över elverktyget.
d) För alltid in verktyget i materialet i den riktning i vilken skärkanten lämnar materialet (samma riktning i vilken spånen kastas ut). Om man för in elverktyget i fel riktning orsakar man ett brott i verktygets skärkant på arbetsstycket, vilket gör att elverktyget dras i denna matningsriktning.
e) Spänn alltid fast arbetsstycket vid användning av roterande filar, kapskivor, höghastighetsfräsverktyg eller fräsverktyg i hårdmetall. Redan vid liten kantning i spåret hakar dessa verktyg fast och kan orsaka en rekyl. När en kapskiva fastnar knäcks den vanligtvis. Om en roterande fil, ett höghastighetsfräsverktyg eller fräsverktyg i hårdmetall fastnar kan verktyget hoppa ut ur spåret och leda till att man tappar kontrollen över elverktyget.
4.3 Särskilda säkerhetsanvisningar för slipning och kapning:
a) Använd sprängskydd och slipskivor som är godkända för elverktyget och endast för rekommenderat ändamål. Exempel: Slipa aldrig med kapskivans sidoytor. Kapskivor är avsedda för materialavverkning med skivkanten. Sidokrafter på en sån slipskiva kan ge skivbrott.
b) För koniska och raka slipstift med gängor ska du endast använda hela stift i korrekt storlek och längd, utan underskärning på skuldran. Avsedda stift minskar risken för brott.
c) Se till att kapskivan inte blockerar eller får för stor tryckkraft. Gör inte för djupa kap.
Överbelastar du kapskivan ökar belastningen och risken för att skivan blir stukad eller blockerar, vilket kan ge kast eller skivbrott.
c) Undvik att föra in handen i området framför och bakom en roterande kapskiva. När du för kapskivan ifrån dig i arbetsstycket kan ett kast slunga elverktyget och den roterande skivan rakt emot dig.
e) Om skivan blockerar eller om du avbryter arbetet, stäng av maskinen och håll den stilla tills skivan stannat helt. Försök aldrig dra loss kapskivan ur skåran när skivan roterar, det kan ge ett kast. Hitta och åtgärda orsaken till att skivan blockerat.
f) Starta inte elverktyget medan det sitter i arbetsstycket. Låt kapskivan varva upp till maxvarvtal innan du försiktigt fortsätter kapningen. Annars kan skivan haka i, hoppa ur arbetsstycket eller ge ett kast.
g) Palla upp plattor eller stora arbetsstycken, så minskas risken för kast på grund av att kapskivan kläms fast. Stora arbetsstycken kan böja sig av sin egen vikt. Palla upp arbetsstycket på båda sidor, både vid kapstället och kanten.
h) Var extra försiktig när du "instickskapar" i befintliga väggar eller andra ställen utan insyn. Kapskivan kan vid insticket gå i gas-, vatten- eller elledningar eller andra föremål som kan ge kast.
4.4 Särskilda säkerhetsanvisningar för arbete med stålborste:
a) Tänk på att stålborsten tappar borst även vid normal användning. Överbelasta inte borsten med för stor tryckkraft. Borst som slungas iväg kan lätt tränga igenom tunna kläder och/eller in i huden.
b) Låt borstarna gå i minst en minut i arbetshastighet innan du börjar arbeta med dem. Se till att det inte står någon framför eller i linje med borsten. Under start kan lösa borst slungas iväg.
c) Håll den roterande trådborsten bort från dig. Vid arbete med dessa borstar kan små partiklar och små borst slungas iväg med hög hastighet och tränga genom huden.
4.5 Övriga säkerhetsanvisningar:
VARNING! – Använd alltid skyddsglasögon.
Använd elastiska mellanlägg om de följer med som en nödvändig del av slipmediet.
Följ verktygs- och tillbehörstillverkarens anvisningar! Skydda slipskivorna mot fett och slag!
Förvara och hantera slipmedel helt enligt tillverkarens anvisningar.
Använd aldrig kapslipskivor till grovbearbetning! Kapslipskivor tål inte tryck i sidled.
Säkra arbetsstycket så att det ligger stadigt och inte glider, t.ex. med spännanordningar. Palla upp stora arbetsstycken ordentligt.
Använd inte spindellåsningen (4) förrän motorn stannat. (GA 18 LTX, GPA 18 LTX, GA 18 LTX G, GE 710 Plus, GEP 710 Plus, GE 950 G Plus, GEP 950 G Plus)
Ta inte med händerna i roterande verktyg! Ta endast bort spån och liknande när maskinen står stilla.
Se till att slipmedlet monteras korrekt och sitter stadigt, och låt verktyget gå på tomgång i cirka 60 sekunder i en säker position; stoppa verktyget omedelbart om det uppstår kraftiga vibrationer eller andra defekter. Kontrollera maskinen och försök att hitta orsaken om detta inträffar.
Se till att gnistor som uppstår under arbetet inte orsakar faror, t.ex. för användaren eller andra personer, eller att lättantändliga ämnen börjar brinna. Täck över riskutsatta områden med svårantändliga skydd. Lämpligt släckningsmedel ska finnas i områden som kan utsättas för brandrisk.
Skadade, ej runda eller vibrerande verktyg får ej användas.
Av säkerhetsskäl ska alltid gummihylsan (3) och extrahandtaget (5) vara monterade när du arbetar.
Minska belastning genom damm:
WARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande:
- Bly av blyhaltig färg.
- Mineraliskt damm i murstenar, cement och andra murmaterial.
- Arsenik och krom i kemiskt behandlat trä.
Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar.
Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp.
Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering).
Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön.
Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar kontrollerat i omgivningen.
Anslut lämpligt dammutsug.
Minska dammbelastningen genom att vidta följande åtgärder:
- rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm,
- använd en utsugsanordning och/eller en luftrenare,
- sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp.
- Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena.
SVENSKAsv
4.6 Särskilda säkerhetsanvisningar för nätdrivna maskiner:
Dra alltid ur kontakten före inställning, omriggning, underhåll eller rengöring.
Vi rekommenderar att du använder stationärt utsug. Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA. Kontrollera och rengör maskinen om jordfelsbrytaren stänger av den. Se kapitel 8. Rengöring
4.7 Särskilda säkerhetsanvisningar för batteridrivna maskiner:
Ta ut batterierna ur maskinen innan inställningar, ombyggnad, underhåll eller rengöring utförs.
Skydda batterierna mot fukt!
Skydda batterierna mot brand!
Använd aldrig trasiga eller deformerade batterier! Öppna aldrig batterierna!
Vidrör eller kortslut aldrig batteripolerna!
Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska!
Om du får läckande batterivätska på huden, spola direkt med rikliga mängder vatten. Får du batterivätska i ögonen, skölj med rent
vatten och sök omedelbart läkarvård!
Ta ut batteriet ur maskinen om maskinen är defekt.
Transport av litiumjonbatterier:
Frakt av lithiumjonbatterier klassas som farligt gods (UN 3480 och UN 3481). Fraktdokumenten för lithiumjonbatterier ska uppfylla gällande föreskrifter. Kontakta eventuellt transportföretaget. Det finns certifierat förpackningsmaterial att få hos Metabo.
Skicka endast batterier om käpan är oskadd och det inte sipprar ut någon vätska. Ta ut batteriet ur maskinen för att skicka det. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp).
5. Översikt
Se sidan 2.
1 Spännhylsa
2 Spännmutter
3 G u m m i h y l s a *
4 Spindellås *
5 Stödhandtag *
6 Skjutreglage *
7 Huvudhandtag
8 Startspärr *
9 Strömbrytare *
10 Varvtalsvred *
11 Dammfilter *
13 Knapp för att lossa batteriet *
14 Laddindikeringsknapp *
15 Ladd- och signalindikering *
16 Batteri *
*beroende på utförande
6. Före användning
6.1 Särskilt för nätdrivna maskiner
Kontrollera först att spänningen och frekvensen på märkskylten stämmer överens nätströmmen och nätfrekvensen du ska nda.
Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.
6.2 Särskilt för batteridrivna maskiner
Dammfilter
Sätt alltid på dammfilter (11) i smutsiga miljöer.
Maskinen blir varm fortare när dammfiltret (11) är på. Elektroniken skyddar maskinen mot nettning (se kapitlet 9.).
Montering: se sidan 2, bild A.
Montera dammfiltret (11) enligt bilden.
Demontering: Lyft lite i dammfiltrets (11) övre kant och dra av det nedåt.
Vridbart batteri
Se sid. 2, bild B.
Du kan vrida den bakre maskindelen 270° i tre steg och på så vis anpassa formen på maskinen efter arbetsförhållandena. Jobba bara med maskinen i fastsnäppt läge.
Batteri
Ladda batteriet (16) före användning.
Ladda batteriet när effekten avtar.
Optimal förvaringstemperatur ligger mellan 10 °C och 30 °C.
"Li-Power"-litiumjonbatterier har ladd- och signalindikering (15):
- Tryck på (14)-knappen, lysdioderna indikerar laddningsstatusen.
- Om en lysdiod blinkar, så är batteriet nästan urladdat och kräver laddning igen.
Ta ur, sätta i batteriet
Ta ur batteriet: Tryck på knappen som lossar batteriet (13) och dra ut batteriet (16) nedåt.
Sätta i batteriet: Skjut på batteriet (16) tills det snäpper fast.
7. Användning
7.1 Spännhylsor
Diametern på verktygets axel måste exakt motsvara spännhylsans (1) spännborrning!
Det finns spännhylsor för olika axeldiametrar. Se kapitlet Tillbehör.
7.2 Använda verktyg
Framförallt ändringsarbeten: ta ut batteriet ur maskinen/dra ut nätkontakten ur eluttaget.
Maskinen ska vara frånslagen och spindeln ska ha stannat.
Använd endast verktyg som är avsedda för maskinens varvtal! Se tekniska data.
Diametern på verktygets axel måste exakt motsvara spännhylsans (1) spännborrning!
Om slipstift används får inte maximal axellängd I _0 överskridas; se tillverkarens anvisningar!
Maximal tillåten skaftlängd är summan av l_0 och maximalt insticksdjup L_max (se kapitel 13.)
För in verktygsaxelns hela längd i spännhylsan (1).
Stoppa spindeln. För GE 710 Compact, FME 737 används medföljande 13 mm skruvnyckel. För GA 18 LTX, GPA 18 LTX, GA 18 LTX G, GE 710 Plus, GEP 710 Plus, GE 950 G Plus, GEP 950 G Plus manövreras spindellåset (4).
Dra åt spännhylsans mutter (2) med 17/19 mm skruvnyckeln.
När det inte sitter ett verktyg i spännhylsan ska hylsan inte dras åt utan bara skruvas på för hand!
7.3 Start och stopp
Slå på maskinen först, lägg sedan an verktyget mot arbetsstycket.
Undvik oavsiktlig start: slå alltid av strömbrytaren när du drar ut kontakten ur uttaget eller om strömmen bryts.
Vid kontinuerlig användning fortsätter maskinen att gå om du tappar den. Håll alltid maskinen med båda händerna på handtagen (3), (5), (7), stå stadigt och koncentrera dig på arbetet.
Undvik att maskinen virvlar upp eller suger in damm eller spån. När du slår av maskinen, lägg inte ifrån dig den förrän motorn stannat.
Maskiner med skjutreglage:
Stopp: tryck på bakkanten av skjutreglaget (6) så att det lossar.
Maskiner med säkerhetsbrytare (med dödmansfunktion):
(Maskiner med beteckning GEP..., GPA...)
Stopp: Släpp strömbrytaren (9).
7.4 Ställa in varvtalet (endast nätdrivna maskiner)
Du kan förinställa och steglöst ändra varvtalet med hjälp av vredet (10). För information om varvtal, se tabell på sidan 3.
7.5 Arbetsanvisningar
Slipning, sandpappersslipning, arbete med stålborstar, polering: tryck lagom hårt mot maskinen medan du för den fram och tillbaka över ytan.
Fräsning: tryck maskinen lagom hårt
Kapslipning:
Jobba alltid mot rotationsriktningen vid kapning, se bild. Annars finns det risk att maskinen hoppar ut okontrollerat ur skåran. Jobba med lagom matning som är anpassad till materialet du
bearbetar. Kanta inte, tryck inte, sväng inte.
8. Rengöring
Under bearbetning kan partiklar avlagras på insidan av elverktyget. Detta påverkar kylningen av verktyget negativt. Ledande avlagringar kan påverka elverktygets skyddsisolering och orsaka elektriska faror.
Sug upp eller blås ut damm med torr luft från ventilationsöppningarna på fram- och baksidan av verktyget grundligt och med jämna mellanrum. Koppla först elverktyget från strömmen och bär skyddsglasögon och andningsmask.
9. Åtgärdande av fel
9.1 Nätdrivna maskiner:
- Överbelastningsskydd: arbetsvarvtalet sjunker KRAFTIGT. För hög motortemperatur! Kör maskinen på tomgång tills den har svalnat.
- Overbelastningsskydd: arbetsvarvtalet sjunker NÅGOT. Maskinen är överbelastad. Fortsätt arbeta, men med reducerad belastning.
- Metabo S-automatic säkerhetsavstängning: Maskinen STÄNGS AV av sig själv. Maskinen slår av vid strömtoppar (t.ex. om skivan blockerar eller du får ett kast). Stäng av maskinen med skjutreglaget (6). Slå på igen och fortsätt att jobba som vanligt. Försök att undvika att maskinen blockerar. Se kapitel 4.2.
- Återstartspärr: maskinen arbetar inte. Återstartspärren har löst ut. Om stickkontakten ansluts när maskinen är tillkopplad eller om strömförsörjningen återställs efter ett avbrott startar inte maskinen. Slå av och på maskinen igen.
9.2 Batteridrivna maskiner:
- Elektronikindikeringen (12) tänds och arbetsvarvtalet sjunker. Temperaturen är för
SVENSKAsv
hög! Låt maskinen gå på tomgång tills elektronikindikeringen.
- Elektronikindikeringen (12) blinkar och maskinen arbetar inte. Återstartspärren har löst ut. Sätter du i batteriet när maskinen är på går inte maskinen igång. Slå av och på maskinen igen.
10. Tillbehör
Använd endast original-Metabo-batterier och Metabo-tillbehör.
Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen.
Montera tillbehör på ett säkert sätt. Fästa maskinen ordentligt om den används i en hållare. Du kan skada dig om du förlorar kontrollen över maskinen.
A Spännhylsor (inkl. muttrar)
∅ 3 mm = 6.31947
∅ 1/8" = 6.31948
∅ 6 mm = 6.31945
∅ 1/4" = 6.31949
∅ 8 mm = 6.31946
B Spännbock 6.27354 för fixering vid arbeten med flexibel axel (dra åt spännskruven), se:
C Spännbyglar 6.27107 för säker fixering på arbetsbordet (dra åt spännskruven).
D B ö j a x l a r
E För FME 737:
Frästillsats (6.31501)
För utökning till överfräs
F Laddare: ASC Ultra, ASC 15, ASC 30 t.ex.
G Batterier: 5,2 Ah (6.25592); 4,0 Ah (6.25591); 3,0 Ah (6.25594)
Ett komplett tillbehörssortiment hittar du på www.metabo.com eller i katalogen.
11. Reparationer
Reparation av elverktyg får endast utföras av behörig elektriker!
Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. Adresser, se www.metabo.com.
Du kan hämta reservdelslistor på www.metabo.com.
12. Miljöskydd
Slipdammet som uppstår kan innehålla skadliga ämnen – avfallshantera korrekt.
Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör.
Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-direktiv 2012/19/EU om uttjänta el- och elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning.
Särskilda anvisningar för batteridrivna maskiner:
Släng inte batterier i hushållssoporna! Lämna tillbaka trasiga eller uttjänta batterier till Metabo-återförsäljaren!
Släng aldrig batterier i vatten.
Ladda ur batteriet i elverktyget före återvinning. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp).
13. Tekniska data
Förklaringar till uppgifterna finns på sid. 3. Förbehåll för tekniska ändringar.
U = batterispänning
S =spindellåsning för enkelt verktygsbyte
n =tomgångsvarvtal (max. varvtal)
n_V =varvtal obelastad (justerbart)
n_1 =varvtal vid belastning
P_1 =nominell effektförbrukning
P_2 =avgiven effekt
D_max = maximal slipskivediameter
T_max =maxtjocklek för bundna slipskivor
d =spännhylsans spännborrning
m = vikt med minsta batteriet/vikt utan nätkabel
L_ =maximalt insticksdjup
Mätvärdena är uppmätta enligt EN 60745.
Maskinen har skyddsklass II
\~ Växelström
= Likström
De tekniska uppgifterna ovan tar även hänsyn till toleranserna (motsvarande respektive gällande standard).
Utsläppsvärden
Dessa värden medger en bedömning av verktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, verktygets skick och hur verktyget används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder.
Totalvibrationsvärde (vektorsumma i tre led) beräknad enligt EN 60745:
a_h,SG = Vibrationsemissionsvärde
K_h,SG = Osäkerhet (vibrationer)
Typisk A-värderad bullernivå:
L_pA = Ljudtrycksnivå
L_WA^1 = Ljudeffektnivå
K_pA, K_WA = Önoggrannhet
Vid arbete kan ljudnivån överskrida 80 dB(A).
Använd hörselskydd!
Elektromagnetiska störningar:
Yttre elektromagnetiska störningar kan i vissa extremfall ge övergående varvtalssvängningar eller påverka återstartspärren. Slå i så fall av och på maskinen igen.
Ta batteriet ut av maskinen hvis den går i stykker.
Transport av Lithium-Ion-batterier:
10 Hastighetsinnstilling*
Slå av: Slipp bryterknappen (9).
Genoplad batteripakken, när kapaciteten aftager.
Maskiner med skydekontakt:
