BRUKSANVISNING FM 5006 METABO

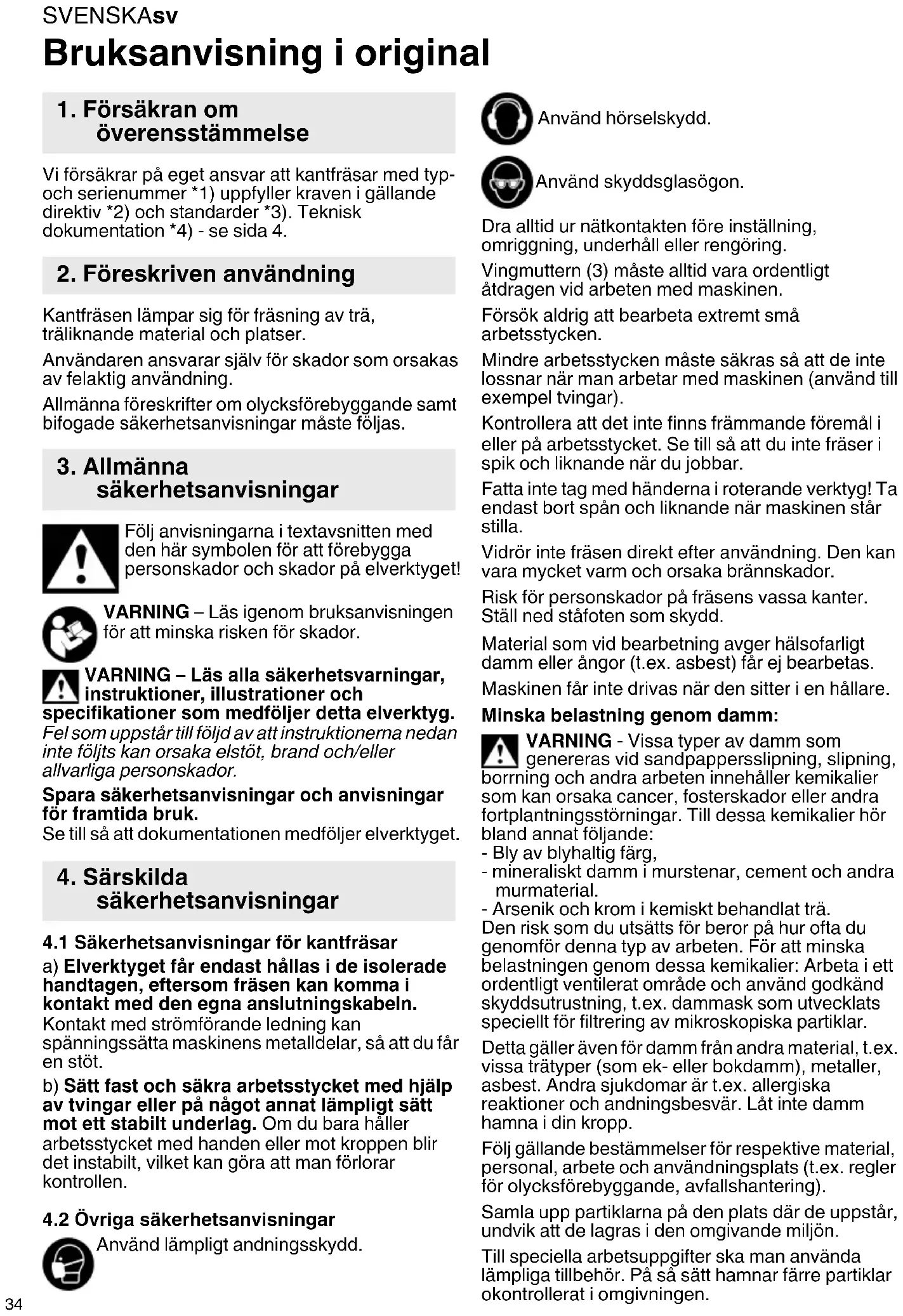

Bruksanvisning i original Vi försäkrar på eget ansvar att kantfräsar med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) - se sida 4. Kantfräsen lämpar sig för fräsning av trä, träliknande material och platser. Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om olycksförebyggande samt bifogade säkerhetsanvisningar måste följas. Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen medföljer elverktyget.

4.1 Säkerhetsanvisningar för kantfräsar

a) Elverktyget får endast hållas i de isolerade handtagen, eftersom fräsen kan komma i kontakt med den egna anslutningskabeln. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt. b) Sätt fast och säkra arbetsstycket med hjälp av tvingar eller på något annat lämpligt sätt mot ett stabilt underlag. Om du bara håller arbetsstycket med handen eller mot kroppen blir det instabilt, vilket kan göra att man förlorar kontrollen.

4.2 Övriga säkerhetsanvisningar

Använd lämpligt andningsskydd. Använd hörselskydd. Använd skyddsglasögon. Dra alltid ur nätkontakten före inställning, omriggning, underhåll eller rengöring. Vingmuttern (3) måste alltid vara ordentligt åtdragen vid arbeten med maskinen. Försök aldrig att bearbeta extremt små arbetsstycken. Mindre arbetsstycken måste säkras så att de inte lossnar när man arbetar med maskinen (använd till exempel tvingar). Kontrollera att det inte finns främmande föremål i eller på arbetsstycket. Se till så att du inte fräser i spik och liknande när du jobbar. Fatta inte tag med händerna i roterande verktyg! Ta endast bort spån och liknande när maskinen står stilla. Vidrör inte fräsen direkt efter användning. Den kan vara mycket varm och orsaka brännskador. Risk för personskador på fräsens vassa kanter. Ställ ned ståfoten som skydd. Material som vid bearbetning avger hälsofarligt damm eller ångor (t.ex. asbest) får ej bearbetas. Maskinen får inte drivas när den sitter i en hållare. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg, - mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen.

2. Föreskriven användning

säkerhetsanvisningar

Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - Rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm. - Använd en utsugsanordning och/eller en luftrenare. - Sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. - Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Se sida 2 och 3. 1Strömbrytare 2 Skala (fräsdjup) 3 Vingmutter (fräsdjup) 4 Ställskruv (fräsdjup) 5Spindel 6 Spännmutter 7 Spännhylsa 8Fotplatta 9 Greppyta 10 Pil (visar fräsens rotationsriktning) 11 Skruv 12 Ögonskydd 13 Stådjup (fräsdjup) 14 Parallellanslag 15 Anslag med styrrulle 16 Kopieringsfläns Kontrollera först att den spänning och frekvens som anges på märkskylten överensstämmer med den nätström du ska använda. Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA. Dra ur kontakten.

På grund av maskinens höga varvtal krävs fräsar av hög kvalitet (HSS- eller hårdmetall). Använd endast fräsar som är avsedda för maskinens varvtal. Se tekniska data. Använd endast fräsar vars skaftdiameter passar i spännhylsans spänndiameter. Utan isatt fräs får spännhylsans mutter endast dras åt för hand. Använd aldrig trubbiga eller skadade fräsar. 1.Dra ur stickkontakten.

2. Lossa vingmuttern (3) och dra av ståfoten (13)

3. För in frässkaftets hela längd i spännhylsan (7).

4. Stoppa spindeln (5) med den medföljande fasta

5. Dra åt spännhylsans mutter (6) med

medföljande skruvnyckeln på 19 mm.

6. Sätt fast ståfoten (13) igen.

6.2 Ställa in fräsdjupet

Ren och säker fräsning uppnås vid ett maximalt fräsdjup på 6 mm. Därigenom skyddas även motorn mot överlast. Större fräsdjup kan uppnås med flera genomgångar.

3. Vrid ställskruven (4) för att ställa in ståfoten (13)

så att fräsen lätt berör arbetsstyckets yta.

4. Observera skalan (2) och vrid ställskruven (4) för

att ställa in fräsdjupet (13) till ökat fräsdjup.

5. Dra åt vingmuttern (3) för att säkra ståfoten (13).

6.3 Byte av spännhylsa

2. Skruva av spännhylsans mutter (6).

6.4 Montera ögonskyddet

2. Montera ögonskyddet (12) enligt bilden.

Hantering Håll fast maskinen ordentligt från greppytan (9). Placera maskinen arbetsstycket utan att fräsen berör arbetsstycket. Slå på maskinen och avvakta tills max. varvtal uppnåtts. Först då ska låta fräsen tränga in i arbetsstycket. Fotplattan (8) glider på arbetsstycket. Matningsriktning Arbeta alltid i motsatt riktning. Mata alltid fram maskinen på det sätt som visas. Se bild B. Fräsens rotationsriktning indikeras av en pil (10) på maskinen. Jobba med lagom matning som är anpassad till materialet du bearbetar.

7.3 Ställa ned fräsen efter användning

När du är klar med fräsarbetet slår du från maskinen. Lägg inte ifrån dig den förrän motorn stannat.

6. Driftstart, inställning

7. AnvändningSVENSKAsv

7.4 Särskilda arbetssätt:

Fräsning med parallellanslag (bild C)

2. Lossa vingskruven (a) och ställ in önskat

avstånd till fräsen. Dra åt vingskruven (a). Anslag med styrrulle (se bild D) Anslaget med styrrulle (15) används för fräsning efter en böjd kant

2. Lossa på klämskruven (a).

3. Lossa ställskruven (b) och ställ in önskat

avstånd till fräsen.

4. Dra åt klämskruven (a).

Kopieringsfläns (se bild E) För fräsning efter en schablon på arbetsstycket.

1. Lossa skruven (a) för att ta av fotplattan (8). Sätt

i kopieringsflänsen (16) och skruva fast fotplattan igen (8).

2. Sätt fast en schablon (b) på arbetsstycket (c).

Sätt fast maskinen på schablonen och mata fram den så att kopieringsflänsen (16) glider längs kanten på schablonen (b). Fräsning längst en remsa på arbetsstycket/ fräsning efter en rak markering

1. Fäst en remsa på arbetsstycket och för

maskinen med en rak kant på fotplattan längs remsan. (Använd alltid samma kant.) Profilfräsning

1. Vid arbete med profilfräsar ska ett större spån

och därefter ett mindre spån avverkas.

2. Frammatningen får inte vara för liten eftersom

det kan ge brännskador på träet och skäret blir trubbigt i förtid. Dra ur stickkontakten. Maskinen måste regelbundet rengöras från damm som lagrats på maskinen. Sug rent motorns ventilationsöppningar med dammsugare. Återstartspärr: Maskinen kör inte. Återstartspärren har löst ut. Om stickkontakten ansluts när maskinen är tillkopplad eller om strömförsörjningen återställs efter ett avbrott startar inte maskinen. Slå av och på maskinen igen. Använd bara Metabo-originaltillbehör. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. Komplett tillbehörssortiment hittar du på www.metabo.com eller i huvudkatalogen. Reparation av elverktyg får endast utföras av behörig elektriker! En defekt nätanslutningskabel får endast ersättas med en av Metabos särskilda originalnätanslutningskablar, som kan beställas från Metabo-service. Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess införlivande i den nationella lagstiftningen ska elek- triska verktyg samlas in separat och återvinnas på ett miljövänligt sätt. Förklaringar till uppgifterna finns på sida 3. Med reservation för tekniska ändringar.

=Varvtal vid tomgång

=Varvtal vid märkbelastning

max =Högsta tillåtna diameter på fräsen m =Vikt utan sladd Obs: Spännhylsans spänndiameter står på maskinens effektskylt. Mätvärdena är uppmätta enligt EN 62841. Maskinen har skyddsklass II ~ Växelström I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (motsvarande respektive gällande standard). Utsläppsvärden Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder.

8. Rengöring, underhåll

Totalt vibrationsvärde (vektorsumma i tre riktningar) räknas fram enligt EN 62841:

=Vibrationsemissionsvärde (Fräsa spår i MDF-skiva)

=Onoggrannhet (vibrationer) Typisk A-värderad bullernivå

= Onoggrannhet Vid arbete kan ljudnivån överskrida 80 dB(A). Använd hörselskydd!SUOMIfi
