MANUALE UTENTE FM 5006 METABO

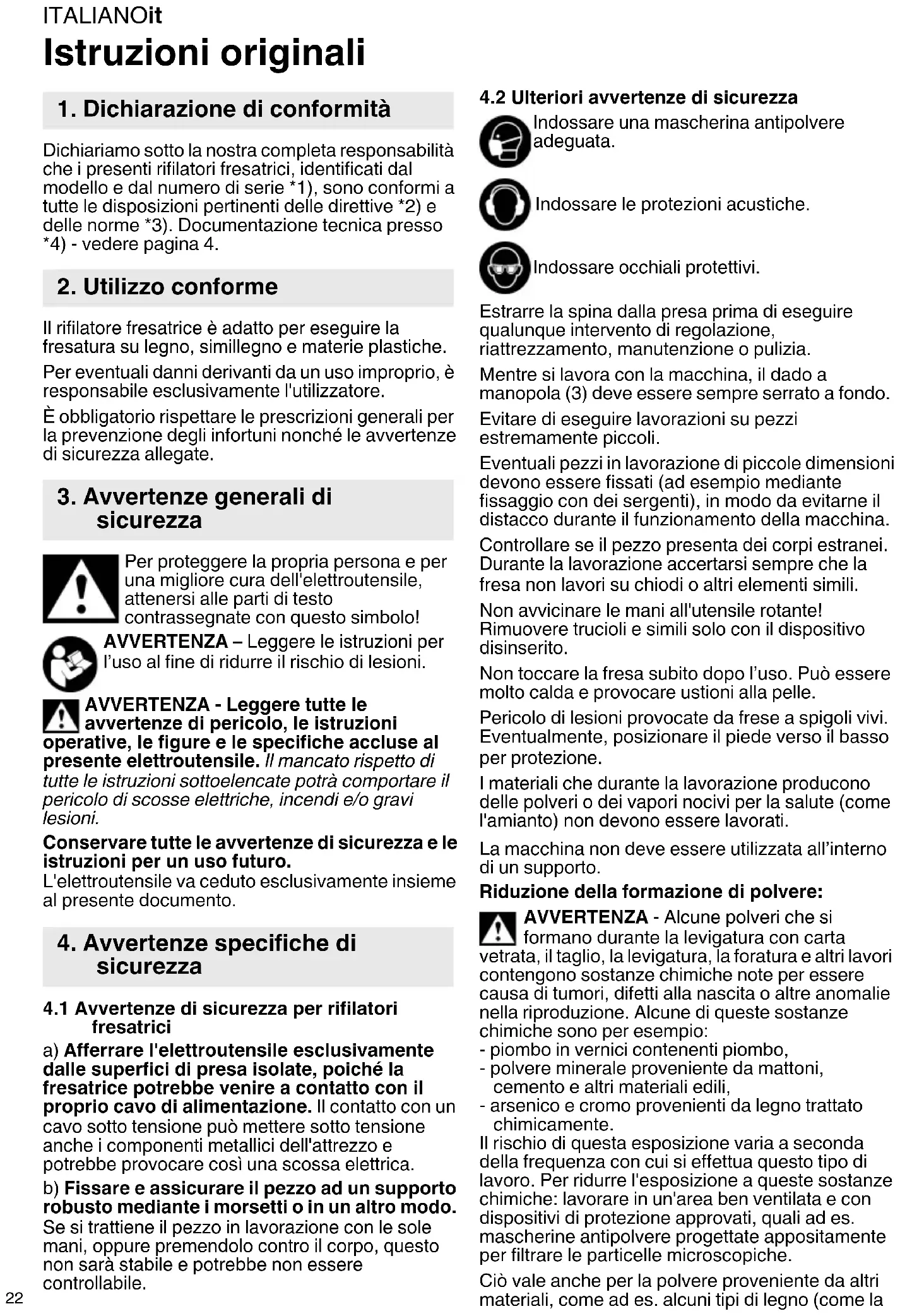

Istruzioni originali Dichiariamo sotto la nostra completa responsabilità che i presenti rifilatori fresatrici, identificati dal modello e dal numero di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 4. Il rifilatore fresatrice è adatto per eseguire la fresatura su legno, simillegno e materie plastiche. Per eventuali danni derivanti da un uso improprio, è responsabile esclusivamente l'utilizzatore. È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le avvertenze di sicurezza allegate. Per proteggere la propria persona e per una migliore cura dell'elettroutensile, attenersi alle parti di testo contrassegnate con questo simbolo! AVVERTENZA – Leggere le istruzioni per l’uso al fine di ridurre il rischio di lesioni. AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. L'elettroutensile va ceduto esclusivamente insieme al presente documento.

4.1 Avvertenze di sicurezza per rifilatori

fresatrici a) Afferrare l'elettroutensile esclusivamente dalle superfici di presa isolate, poiché la fresatrice potrebbe venire a contatto con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'attrezzo e potrebbe provocare così una scossa elettrica. b) Fissare e assicurare il pezzo ad un supporto robusto mediante i morsetti o in un altro modo. Se si trattiene il pezzo in lavorazione con le sole mani, oppure premendolo contro il corpo, questo non sarà stabile e potrebbe non essere controllabile.

4.2 Ulteriori avvertenze di sicurezza

Indossare una mascherina antipolvere adeguata. Indossare le protezioni acustiche. Indossare occhiali protettivi. Estrarre la spina dalla presa prima di eseguire qualunque intervento di regolazione, riattrezzamento, manutenzione o pulizia. Mentre si lavora con la macchina, il dado a manopola (3) deve essere sempre serrato a fondo. Evitare di eseguire lavorazioni su pezzi estremamente piccoli. Eventuali pezzi in lavorazione di piccole dimensioni devono essere fissati (ad esempio mediante fissaggio con dei sergenti), in modo da evitarne il distacco durante il funzionamento della macchina. Controllare se il pezzo presenta dei corpi estranei. Durante la lavorazione accertarsi sempre che la fresa non lavori su chiodi o altri elementi simili. Non avvicinare le mani all'utensile rotante! Rimuovere trucioli e simili solo con il dispositivo disinserito. Non toccare la fresa subito dopo l’uso. Può essere molto calda e provocare ustioni alla pelle. Pericolo di lesioni provocate da frese a spigoli vivi. Eventualmente, posizionare il piede verso il basso per protezione. I materiali che durante la lavorazione producono delle polveri o dei vapori nocivi per la salute (come l'amianto) non devono essere lavorati. La macchina non deve essere utilizzata all’interno di un supporto. Riduzione della formazione di polvere: AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio: - piombo in vernici contenenti piombo, - polvere minerale proveniente da mattoni, cemento e altri materiali edili, - arsenico e cromo provenienti da legno trattato chimicamente. Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche. Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

4. Avvertenze specifiche di

sicurezzaITALIANO it

polvere di quercia o di faggio), metalli, amianto. Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo. Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento). Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante. Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle. Utilizzare un sistema di aspirazione adatto. Ridurre la formazione di polvere procedendo come segue: - Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata. - Utilizzare un impianto di aspirazione e/o un depuratore d'aria. - Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere. - Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare. Vedere le pagine 2 e 3. 1 Interruttore ON/OFF 2 Scala (profondità di fresatura) 3 Dado a manopola (profondità di fresatura) 4 Vite di regolazione (profondità di fresatura) 5Mandrino 6 Dado pinza di serraggio 7Pinza di serraggio 8Piastra di guida 9 Superficie di presa 10 Freccia (indica il senso di rotazione della fresa) 11 Vite 12 Protezione per gli occhi 13 Piede (profondità di fresatura) 14 Guida parallela 15 Battuta con rullo di guida 16 Copiatore Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione corrispondano ai dati elettrici riportati sulla targhetta del modello. Applicare sempre a monte un interruttore di sicurezza FI (RCD) con corrente di scatto massima di 30 mA. Staccare la spina dalla presa.

6.1 Inserimento della fresa

L'elevato numero di giri della macchina richiede l’utilizzo di frese di alta qualità (in acciaio superrapido HSS o metallo duro). Utilizzare esclusivamente frese adatte al numero di giri della macchina. Vedere il capitolo Dati tecnici. Utilizzare soltanto frese con un diametro del codolo che sia adatto al foro di fissaggio della pinza di serraggio. Senza la fresa inserita, il dado della pinza deve essere serrato soltanto a mano. Non utilizzare frese non affilate o danneggiate. 1.Estrarre la spina.

2. Allentare il dado a manopola (3) e staccare il

piede (13) verso il basso. Vedere fig. A:

3. Inserire la fresa, con l'intera lunghezza del

codolo, nella pinza di serraggio (7).

4. Arrestare il mandrino (5) con la chiave da 13 mm

fornita in dotazione.

5. Stringere a fondo il dado della pinza (6) con la

chiave da 19 mm in dotazione.

6. Riapplicare il piede (13).

6.2 Regolazione della profondità di fresatura

Per una fresatura pulita e sicura si consiglia di lavorare con una profondità massima di 6 mm. In questo modo viene protetto da sovraccarico anche il motore. Effettuando più passaggi si possono ottenere profondità di fresatura maggiori.

1. Staccare la spina dalla presa.

2. Allentare il dado a manopola (3).

3. Ruotando la vite di regolazione (4), regolare il

piede (13) in modo tale che la fresa sfiori leggermente la superficie del pezzo.

4. Osservare la scala (2) e, ruotando la vite di

regolazione (4), regolare il piede (13) alla profondità di fresatura desiderata.

5. Stringere a fondo il dado a manopola (3) per

fissare il piede (13).

6.3 Sostituzione della pinza di serraggio

1. Staccare la spina dalla presa.

2. Svitare il dado (6) della pinza di serraggio.

3. Sostituire la pinza di serraggio (7).

4. Avvitare il dado della pinza (6) solo

manualmente senza stringere.

6.4 Applicazione della protezione per gli

occhi Vedere fig. G.

1. Staccare la spina dalla presa.

2. Applicare la protezione per gli occhi (12) come

rappresentato in figura.

7.1 Accensione e spegnimento

Premere l'interruttore on/off (1). I = accensione

5. Panoramica generale

6. Messa in funzione,

7. UtilizzoITALIANOit

7.2 Avvertenze per il lavoro

Maneggio Tenere ferma la macchina dalla superficie di presa (9). Posizionare la macchina sul pezzo di lavorazione senza che la fresa entri in contatto con il pezzo. Accendere la macchina e attendere che raggiunga il massimo numero di giri. Dopodiché, far penetrare la fresa nel pezzo. La piastra di guida (8) scorre sul pezzo di lavorazione. Senso di avanzamento Lavorare sempre nel senso opposto alla lavorazione. Fare sempre avanzare la macchina come indicato. Vedere fig. B. Il senso di rotazione della fresa è segnalato dalla freccia (10) riportata sulla macchina. Procedere con un avanzamento regolare, adeguato al materiale in lavorazione.

7.3 Riporre la macchina dopo l’uso

Terminata la fresatura, spegnere la macchina e riporla via soltanto quando il motore si è arrestato.

7.4 Istruzioni di lavoro specifiche:

Fresatura con guida parallela (fig. C)

1. Applicare la guida parallela (14) con la vite (11)

distanza desiderata dalla fresa. Stringere la vite ad alette (a). Battuta con rullo di guida (vedi fig. D) La battuta con rullo di guida (15) serve per fresare seguendo un bordo sagomato.

1. Applicare la battuta (15) con la vite (11) alla

3. Regolare la distanza desiderata dalla fresa

tramite la vite di regolazione (b).

4. Stringere la vite d’arresto (a).

Copiatore (vedere fig. E) Per la fresatura seguendo una sagoma fissata sul pezzo da lavorare.

1. Svitare le viti (a) per rimuovere la piastra base

(8). Inserire il copiatore (16) e, infine, riavvitare la piastra base (8).

2. Fissare una sagoma (b) sul pezzo di lavorazione

(c). Posizionare la macchina sulla sagoma e guidarla in modo tale che il copiatore (16) avanzi lungo il bordo della sagoma (b). Fresatura lungo un listello fissato al pezzo in lavorazione / fresatura seguendo un tracciato rettilineo

1. Fissare un listello al pezzo in lavorazione.

Guidare quindi la macchina con un bordo diritto della piastra base lungo il listello. (Usare sempre lo stesso bordo.) Frese sagomate

1. Lavorando con frese sagomate, prelevare prima

un truciolo di maggiori dimensioni, poi un truciolo minore.

2. L'avanzamento non dovrà essere troppo lento:

altrimenti il legno si brucia e la fresa si ottunde prematuramente. Estrarre la spina. Rimuovere regolarmente dalla macchina gli accumuli di polvere. Nel far ciò, pulire le fenditure di ventilazione del motore con un aspirapolvere. Protezione contro il riavvio accidentale: Il dispositivo non entra in funzione. La protezione contro il riavvio è scattata. Se la spina viene inserita con il dispositivo acceso o viene ripristinata la corrente dopo un'interruzione, il dispositivo non si riavvia. Spegnere e riaccendere il dispositivo. Utilizzare solo accessori originali Metabo. Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso. Per il programma completo degli accessori vedere www.metabo.com o il catalogo generale. Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da elettricisti specializzati. Un cavo di alimentazione difettoso deve essere sostituito solo da uno speciale cavo di alimentazione originale Metabo disponibile tramite l’assistenza Metabo. Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Attenersi alle norme nazionali riguardo allo smaltimento ecocompatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori. I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al sito www.metabo.com, nella sezione Assistenza. Solo per i Paesi UE: non smaltire gli elettrou- tensili tra i rifiuti domestici! Secondo la Diret- tiva europea 2012/19/UE sugli utensili elet- trici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere

8. Pulizia, manutenzione

9. Eliminazione dei guasti

12. Rispetto dell'ambienteITALIANO it

smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile. Spiegazioni relative ai dati riportati a pagina 3. Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico.

=assorbimento nominale

=numero di giri a vuoto

= velocità con carico nominale

max =altezza max. della corsa

max =diametro max. consentito della fresa m =peso senza cavo di alimentazione Nota: il diametro del foro di fissaggio della pinza di serraggio è riportato sulla targhetta dei dati tecnici della macchina. Valori misurati a norma EN 62841. Macchina appartenente alla classe di protezione II ~ corrente alternata I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti). Valori di emissione Questi valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo. Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 62841:

=valore di emissione vibrazione (Realizzazione di scanalature mediante fresatura su pannelli in MDF)

=incertezza (vibrazioni) Livello sonoro classe A tipico

= livello di pressione acustica

= livello di potenza acustica

=incertezza Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A). Indossare le protezioni acustiche!
