INSTRUKCJA OBSŁUGI FM 5006 METABO

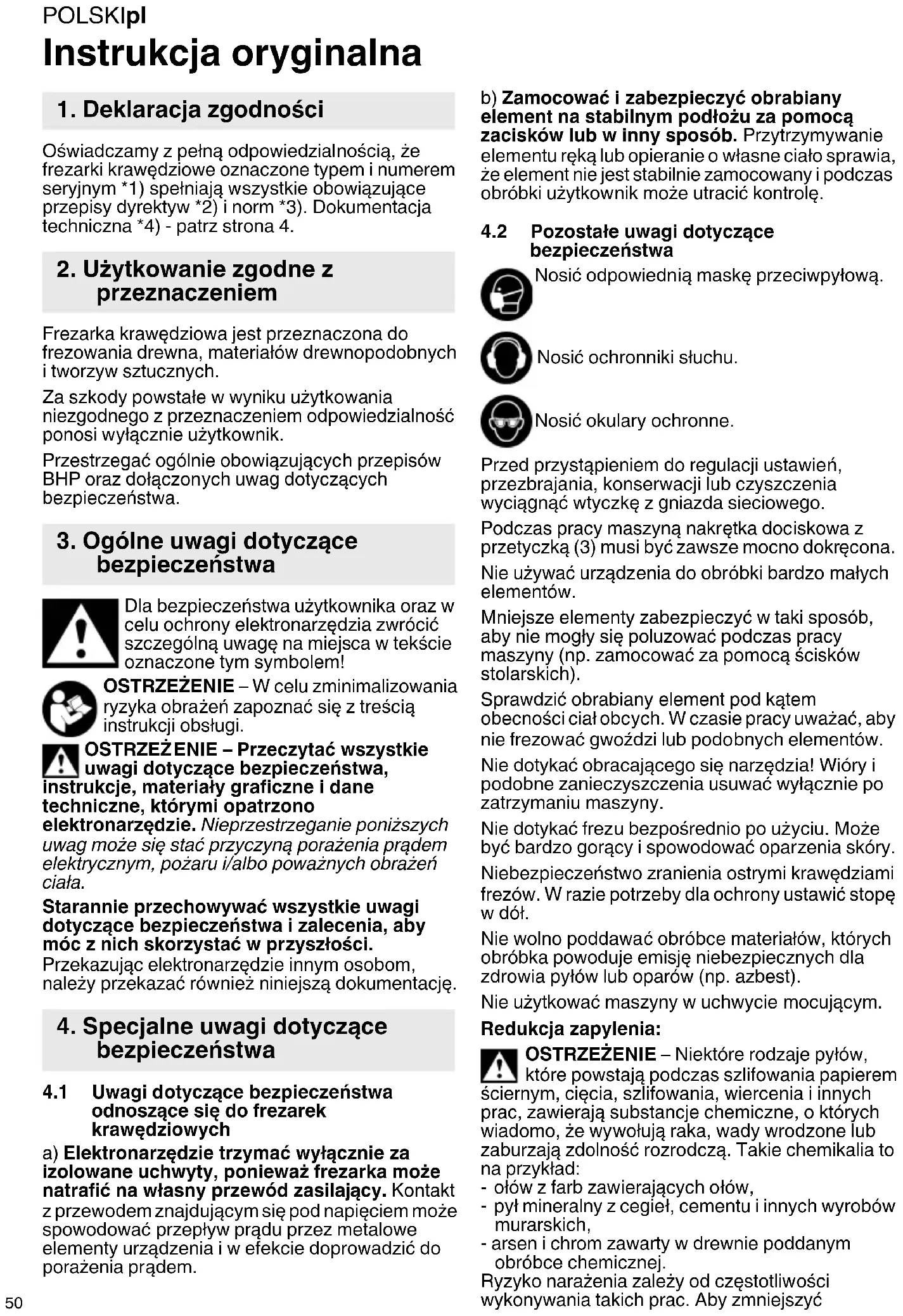

pl Instrukcja oryginalna 50

Instrukcja oryginalna

1. Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że frezarki krawędziowe oznaczone typem i numerem seryjnym *1) spełniają wszystkie obowiązujące przepisy dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 4.

2. Użytkowanie zgodne z przeznaczeniem

Frezarka krawędziowa jest przeznaczona do frezowania drewna, materiałów drewnopodobnych i tworzyw sztucznych.

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik.

Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych uwag dotyczących bezpieczeństwa.

3. Ogólne uwagi dotyczące bezpieczeństwa

Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwrócić szczególną uwagę na miejsca w tekście oznaczone tym symbolem!

OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z treścią instrukcji obsługi.

OSTRZEŻENIE – Przeczytać wszystkie uwagi dotyczące bezpieczeństwa, ukcje, materiały graficzne i dane niczne, którymi opatrzono

elektronarzędzie. Nieprzestrzeganie poniższych uwag może się stać przyczyną porażenia prądem elektrycznym, pożaru i/albo poważnych obrażeń ciała.

Starannie przechowywać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości.

Przekazując elektronarzędzie innym osobom, należy przekazać również niniejszą dokumentację.

4. Specjalne uwagi dotyczące bezpieczeństwa

4.1 Uwagi dotyczące bezpieczeństwa odnoszące się do frezarek krawędziowych

a) Elektronarzędzie trzymać wyłącznie za izolowane uchwyty, ponieważ frezarka może natrafić na własny przewód zasilający. Kontakt z przewodem znajdującym się pod napięciem może spowodować przepływ prądu przez metalowe elementy urządzenia i w efekcie doprowadzić do porażenia prądem.

b) Zamocować i zabezpieczyć obrabiany element na stabilnym podłożu za pomocą zacisków lub w inny sposób. Przytrzymywanie elementu ręką lub opieranie o własne ciało sprawia, że element nie jest stabilnie zamocowany i podczas obróbki użytkownik może utracić kontrolę.

4.2 Pozostałe uwagi dotyczące bezpieczeństwa

Nosić odpowiednią maskę przeciwpyłową.

Nosić ochronniki słuchu.

Nosić okulary ochronne.

Przed przystąpieniem do regulacji ustawień, przezbrajania, konserwacji lub czyszczenia wyciągnąć wtyczkę z gniazda sieciowego.

Podczas pracy maszyną nakrętka dociskowa z przetyczką (3) musi być zawsze mocno dokręcona.

Nie używać urządzenia do obróbki bardzo małych elementów.

Mniejsze elementy zabezpieczyć w taki sposób, aby nie mogły się poluzować podczas pracy maszyny (np. zamocować za pomocą ścisków stolarskich).

Sprawdzić obrabiany element pod kątem obecności ciał obcych. W czasie pracy uważać, aby nie frezować gwoździ lub podobnych elementów.

Nie dotykać obracającego się narzędzia! Wióry i podobne zanieczyszczenia usuwać wyłącznie po zatrzymaniu maszyny.

Nie dotykać frezu bezpośrednio po użyciu. Może być bardzo gorący i spowodować oparzenia skóry.

Niebezpieczeństwo zranienia ostrymi krawędziami frezów. W razie potrzeby dla ochrony ustawić stopę w dół.

Nie wolno poddawać obróbce materiałów, których obróbka powoduje emisję niebezpiecznych dla zdrowia pytów lub oparów (np. azbest).

Nie użytkować maszyny w uchwycie mocującym.

Redukcja zapylenia:

OSTRZEŻENIE – Niektóre rodzaje pytów, które powstają podczas szlifowania papierem

ściernym, cięcia, szlifowania, wiercenia i innych prac, zawierają substancje chemiczne, o których wiadomo, że wywołują raka, wady wrodzone lub zaburzają zdolność rozrodczą. Takie chemikalia to na przykład:

- ołów z farb zawierających ołów,

- pył mineralny z cegieł, cementu i innych wyrobów murarskich,

- arsen i chrom zawarty w drewnie poddanym obróbce chemicznej.

Ryzyko narażenia zależy od częstotliwości wykonywania takich prac. Aby zmniejszyć

zagrożenie ze strony substancji chemicznych: pracować w obszarze o dobrej wentylacji i stosować atestowane środki ochronne, np. maski przeciwpyłowe zaprojektowane do filtrowania cząstek mikroskopijnej wielkości.

Powyższe informacje odnoszą się również do pytów powstających przy obróbce innych materiałów, np. niektórych rodzajów drewna (drewno dębowe lub bukowe), metali, azbestu. Inne znane schorzenia, to np. reakcje alergiczne i choroby układu oddechowego. Zapobiegać przedostawaniu się cząstek pyłu do organizmu.

Przestrzegać wytycznych dotyczących obrabianego materiału, pracowników, rodzaju i miejsca zastosowania oraz przepisów krajowych (np. przepisów dotyczących ochrony pracy, utylizacji).

Eliminować szkodliwe cząstki z powietrza w miejscu ich emisji i zapobiegać ich odkładaniu się w otoczeniu.

Do prac specjalnych używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość cząstek przenikających w niekontrolowany sposób do otoczenia.

Stosować odpowiedni układ odsysania pyłu.

W celu zminimalizowania zagrożenia pyłem:

- Nie kierować uwalnianych cząstek i strumienia powietrza wylotowego z maszyny w stronę samego siebie, w kierunku innych osób znajdujących się w pobliżu ani na osiadły pył.

- Używać systemów odpylania i/albo oczyszczaczy powietrza.

- Zapewnić dobrą wentylację miejsca pracy i utrzymywać je w czystości poprzez odkurzanie. Zamiatanie lub nadmuch powodują wzbijanie pyłu.

- Odkurzać lub prać odzież ochronną. Nie przedmuchiwać, nie trzepać, nie czyścić szczotką.

5. Elementy urządzenia

Patrz strona 2 i 3.

1 W łącznik/wyłącznik
2 Skala (głębokość frezowania)
3 Nakrętka dociskowa z przetyczką (głębokość frezowania)
4 Śruba regulacyjna (głębokość frezowania)
5 Wr z e c i o n o
6 N a k r ętka tulei mocującej
7 T u l e j a m o c u j ąca
8 P lyta stopy
9 Powierzchnia chwytn

10 Strzałka (wskazuje kierunek ruchu frezu)

11 Šruba

12 Ochrona oczu

13 Stopa (głębokość frezowania)

14 Ogranicznik wzdłużny

15 Ogranicznik z rolką prowadzącą

16 Kołnierz kopiujący

6. Uruchomienie, ustawianie parametrów

Przed uruchomieniem urządzenia sprawdzić, czy napięcie i częstotliwość sieci podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy.

Na zasilaniu elektrycznym zainstalować wyłącznik różnicowoprądowy (RCD) o maks. prądzie wyzwalającym 30 mA.

Wyciągnąć wtyczkę z gniazda sieciowego.

6.1 Zakładanie frezu

Duża prędkość obrotowa maszyny wymaga stosowania wysokiej jakości frezów (HSS lub węgliki spiekane).

Stosować tylko frezy odpowiednie do prędkości obrotowej maszyny. Patrz rozdział Dane techniczne.

Stosować wyłącznie frezy, których średnica chwytu pasuje do otworu tulei mocującej.

W przypadku nie stosowania frezu nakrętkę tulei mocującej dokręcać tylko ręcznie.

Nie używać tępych lub uszkodzonych frezów. 1. Wyciągnąć wtyczkę.

1. Odkręcić nakrętkę dociskową z przetyczką (3) i odciągnąć stopę (13) w dół.

Patrz rys. A:

1. Wsunąć frez w tuleję mocującą (7) na całą długość chwytu.
2. Wrzeciono (5) przytrzymać dostarczonym kluczem płaskim 13 mm.
3. Mocno dokręcić nakrętkę tulei mocującej (6) dostarczonym kluczem płaskim 19 mm.
4. Ponownie przymocować stopę (13).

6.2 Ustawianie głębokości frezowania

Dokładne i niezawodne efekty frezowania uzyskuje się przy maksymalnej głębokości frezowania wynoszącej 6 mm. Chroni to również silnik przed przeciążeniem. Większe głębokości frezowania można uzyskać, wykonując kilka przejść narzędzia.

1. Wyciągnąć wtyczkę z gniazda sieciowego.
2. Odkręcić nakrętkę dociskową z przetyczką (3).
3. Obracając śrubę regulacyjną (4) ustawić stopę (13) w taki sposób, aby frez delikatnie dotykał powierzchni obrabianego elementu.
4. Patrząc na skalę (2) i obracając śrubę regulacyjną (4) nastawić stopę (13) na żądaną a głębokość frezowania.
5. Mocno dokręcić nakrętkę dociskową z przetyczką (3), aby zabezpieczyć stopę (13).

6.3 Wymiana tulei mocującej

Patrz rys. F.

1. Wyciągnąć wtyczkę z gniazda sieciowego.
2. Odkręcić nakrętkę tulei mocującej (6).
3. Wymienić tuleją mocującą (7).
4. Przykręcić nakrętkę tulei mocującej (6) ręką, nie dokręcać.

POLSKIpl

6.4 Montaż ochrony oczu

Patrz rys. G.

1. Wyciągnąć wtyczkę z gniazda sieciowego.
2. Zamontować ochronę oczu (12) w sposób pokazany na rysunku.

7. Użytkowanie

7.1 Włączanie i wyłączanie

Nacisnąć włącznik/wyłącznik (1).

$$ \begin{array}{l} I = \text { włączanie } \ 0 = \text { w y } \uparrow \text { a c z a n i e } \ \end{array} $$

7.2 Wskazówki dotyczące pracy z urządzeniem

Obstuga

Mocno trzymać maszynę za powierzchnię chwytną (9).

Przyłożyć maszynę do obrabianego elementu, tak aby frez nie dotykał elementu. Włączyć maszynę i odczekać do osiągnięcia maksymalnej prędkości obrotowej. Dopiero wtedy frez może się zagłębić w obrabianym elemencie. Płyta stopy (8) przesuwa się po obrabianym elemencie.

Kierunek posuwu

Zawsze pracować przeciwbieżnie. Przesuwać maszynę zawsze w sposób pokazany na rysunku. Patrz rys. B.

Kierunek ruchu frezu jest oznaczony strzałką (10) na maszynie.

Pracować z umiarkowanym posuwem dostosowanym do obrabianego materiału.

7.3 Odkładanie po użyciu

Po zakończeniu frezowania wyłączyć maszynę i odłożyć dopiero po całkowitym zatrzymaniu silnika.

7.4 Specjalne metody pracy:

Frezowanie z ogranicznikiem wzdłużnym (rys. C)

1. Zamontować ogranicznik wzdłużny (14) na maszynie za pomocą śruby (11).
2. Poluzować śrubę skrzydełkową (a) i ustawić żądaną odległość od frezu. Dokręcić śrubę skrzydełkową (a).

Ogranicznik z rolką prowadzącą (patrz rys. D)

Ogranicznik z rolką prowadzącą (15) stosuje się do frezowania zaokrągleń

1. Zamontować ogranicznik (15) na maszynie za pomocą śruby (11).
2. Poluzować śrubę blokującą (a).
3. Za pomocą śruby regulacyjnej (b) ustawić żądaną odległość od frezu.
4. Dokręcić śrubę blokującą (a).

Kołnierz kopiujący (patrz rys. E)

Do frezowania według szablonu przymocowanego do obrabianego elementu.

1. Odkręcić śruby (a), aby zdjąć płytę stopy (8). Założyć kołnierz kopiujący (16), a następnie z powrotem przykręcić płytę stopy (8).

2. Przymocować szablon (b) do obrabianego elementu (c). Umieścić maszynę na szablonie i prowadzić w taki sposób, aby kołnierz kopiujący (16) przesuwał się wzdłuż krawędzi szablonu (b).

Frezowanie wzdłuż listwy przymocowanej do elementu / frezowanie wzdłuż wyznaczonej linii prostej

1. Zamocować listwę na obrabianym elemencie i prowadzić maszynę prostą krawędzią płyty stopy wzdłuż listwy. (Zawsze używać tej samej krawędzi.)

Frezowanie profili

1. Podczas pracy z frezami profilowymi najpierw usunąć większy wiór, a następnie mniejszy.
2. Prędkość posuwu nie może być zbyt mała, w przeciwnym razie drewno będzie się przypalać, a frez przedwcześnie się stępi.

8. Czyszczenie, konserwacja

Wyciągnąć wtyczkę.

Regularnie usuwać warstwę pyłu z powierzchni maszyny. Szczeliny wentylacyjne przy silniku czyścić odkurzaczem.

9. Usuwanie usterek

Zabezpieczenie przed ponownym uruchomieniem: urządzenie nie pracuje. Zadziałało zabezpieczenie przed ponownym uruchomieniem. Po włożeniu wtyczki przewodu zasilającego do gniazda przy włączonej maszynie lub po przywróceniu zasilania po wcześniejszym zaniku napięcia maszyna nie uruchamia się. Wyłączyć i ponownie włączyć maszynę.

10. Osprzęt

Używać wyłącznie oryginalnego osprzętu Metabo. Stosować wyłącznie osprzęt, który spełnia wymogi i parametry określone w niniejszej instrukcji obsługi. Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny.

11. Naprawy

Wszelkie naprawy elektronarzędzi wolno wykonywać wyłącznie elektrykom!

Uszkodzony przewód zasilający wolno wymienić wyłącznie na specjalny, oryginalny przewód zasilający Metabo, dostępny w serwisie Metabo.

W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com.

Wykazy części zamiennych można pobrać pod adresem www.metabo.com.

12. Ochrona środowiska

Przestrzegać lokalnych przepisów dotyczących ekologicznej utylizacji i recyklingu zużytych maszyn, opakowań i osprzętu.

Materiały opakowaniowe utylizować zgodnie z ich oznakowaniem i wytycznymi obowiązującymi na terenie danej gminy. Więcej informacji można znaleźć w dziale Serwis na stronie www.metabo.com.

Dotyczy tylko państw UE: nie wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/UE

o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia trzeba segregować i poddawać odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska.

13. Dane techniczne

Wyjaśnienia do informacji podanych na stronie 3.

Prawo do zmian związanych z postępem technicznym zastrzeżone.

P_1	=znamionowy pobór mocy
P_2	=moc oddawana
n_0	=prędkość obrotowa na biegu jałowym
n_1	=prędkość obrotowa przy obciążeniu nominalnym
H_max	=maks. wysokość skoku
D_max	=maks. dopuszczalna średnica frezu
m	= c i ężar bez kabla sieciowego

Wskazówka: Średnicę otworu tulei mocującej można znaleźć na tabliczce znamionowej maszyny.

Wartości pomiarów ustalone w oparciu o normę EN 62841.

□ Maszyna w klasie ochronności II

\~ Prąd przemienny

Zamieszczone dane techniczne podlegają tolerancji (odpowiednio do obowiązujących standardów).

Wartości emisji

Wartości te umożliwiają oszacowanie emisji elektronarzędzia i porównanie różnych elektronarzędzi. W zależności od warunków użytkowania, stanu elektronarzędzia lub narzędzi roboczych rzeczywiste obciążenie może być większe lub mniejsze. Podczas dokonywania oceny uwzględnić przerwy w pracy i fazy mniejszego obciążenia. Na podstawie odpowiednio dopasowanych wartości szacunkowych określić środki ochrony dla użytkownika, np. działania organizacyjne.

Łączna wartość wibracji (suma wektorowa dla trzech kierunków) określona zgodnie z normą EN 62841:

a_h	=wartość emisji drgań(Frezowanie rowków w płycie MDF)
K_h	= niepewność wyznaczenia (oscylacja)

Typowe poziomy hałasu A w ocenie akustycznej:

L_pA	= poziom ciśnienia akustycznego
L_WA	= poziom mocy akustycznej

K_pA, K_WA = niepewność wyznaczenia

Podczas pracy poziom hałasu może przekraczać wartość 80 dB(A).

Nosić ochronniki słuchu!
