GEBRUIKSAANWIJZING FM 5006 METABO
nl Oorspronkelijke gebruiksaanwijzing 18

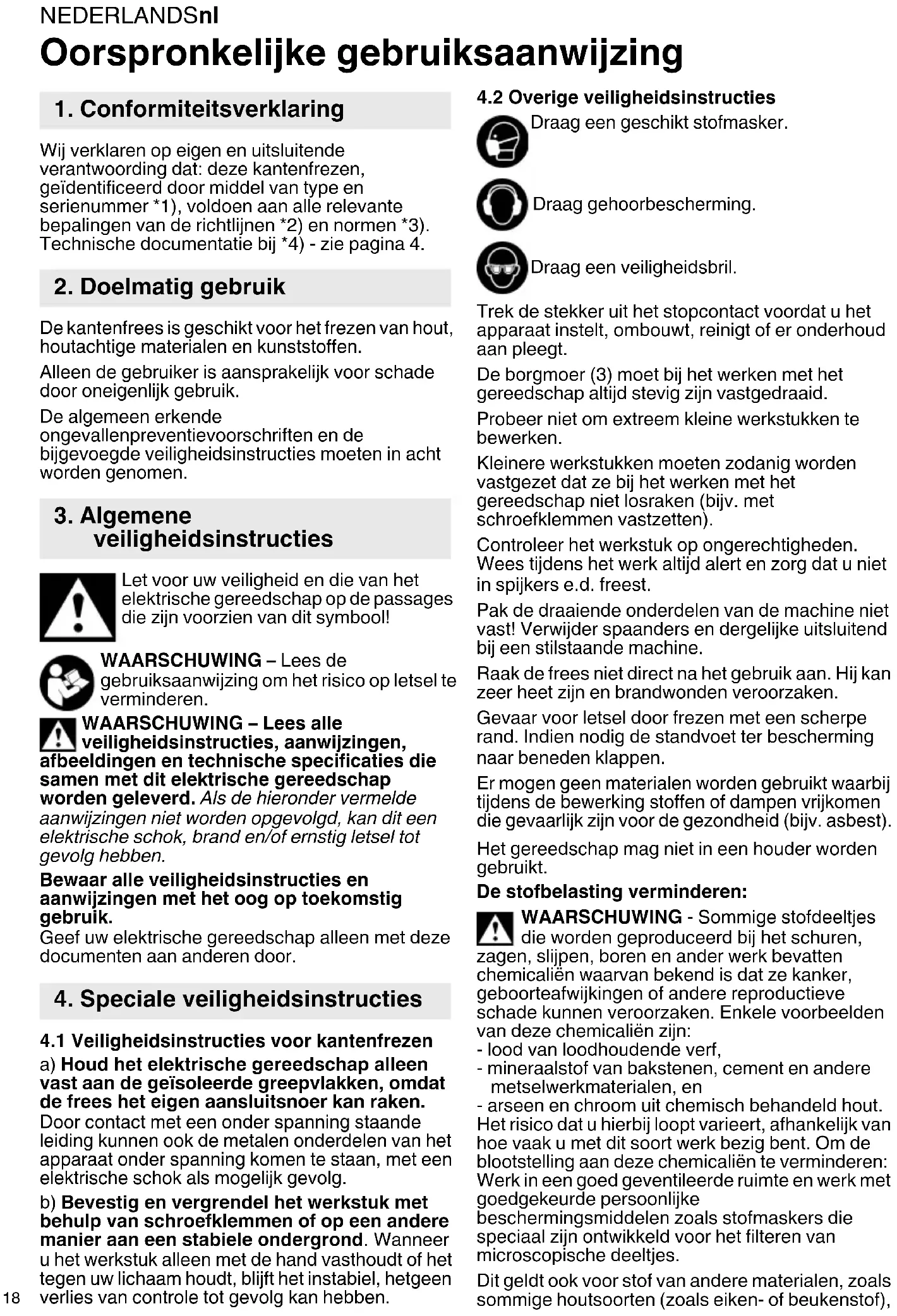

Oorspronkelijke gebruiksaanwijzing
1. Conformiteitsverklaring
Wij verklaren op eigen en uitsluitende verantwoording dat: deze kantenfrezen, geïdentificeerd door middel van type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 4.
De kantenfrees is geschikt voor het frezen van hout, houtachtige materialen en kunststoffen.
Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.
De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen.
3. Algemene veiligheidsinstructies
Let voor uw veiligheid en die van het elektrische gereedschap op de passages die zijn voorzien van dit symbool!
WAARSCHUWING – Lees de gebruiksaanwijzing om het risico op letsel te verminderen.
WAARSCHUWING – Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik.
Geef uw elektrische gereedschap alleen met deze documenten aan anderen door.
4. Speciale veiligheidsinstructies
4.1 Veiligheidsinstructies voor kantenfrezen
a) Houd het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken, omdat de frees het eigen aansluitsnoer kan raken.
Door contact met een onder spanning staande leiding kunnen ook de metalen onderdelen van het apparaat onder spanning komen te staan, met een elektrische schok als mogelijk gevolg.
b) Bevestig en vergrendel het werkstuk met behulp van schroefklemmen of op een andere manier aan een stabiele ondergrond. Wanneer u het werkstuk alleen met de hand vasthoudt of het tegen uw lichaam houdt, blijft het instabiel, hetgeen verlies van controle tot gevolg kan hebben.
4.2 Overige veiligheidsinstructies
Draag een geschikt stofmasker.
Draag gehoorbescherming.
Draag een veiligheidsbril.
Trek de stekker uit het stopcontact voordat u het apparaat instelt, ombouwt, reinigt of er onderhoud aan pleegt.
De borgmoer (3) moet bij het werken met het gereedschap altijd stevig zijn vastgedraaid.
Probeer niet om extreem kleine werkstukken te bewerken.
Kleinere werkstukken moeten zodanig worden vastgezet dat ze bij het werken met het gereedschap niet losraken (bijv. met schroefklemmen vastzetten).
Controleer het werkstuk op ongerechtigheden. Wees tijdens het werk altijd alert en zorg dat u niet in spijkers e.d. freest.
Pak de draaiende onderdelen van de machine niet vast! Verwijder spaanders en dergelijke uitsluitend bij een stilstaande machine.
Raak de frees niet direct na het gebruik aan. Hij kan zeer heet zijn en brandwonden veroorzaken.
Gevaar voor letsel door frezen met een scherpe rand. Indien nodig de standvoet ter bescherming naar beneden klappen.
Er mogen geen materialen worden gebruikt waarbij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid (bijv. asbest).
Het gereedschap mag niet in een houder worden gebruikt.
De stofbelasting verminderen:
WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren,
zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:
- lood van loodhoudende verf,
- mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en
- arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes.
Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof),
metalen, asbest. Andere bekende ziektes zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.
Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer).
Verzamel de ontstane deeltjes op de plaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.
Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.
Gebruik een geschikte stofafzuiging.
Verminder de stofbelasting door:
- de vrijkomende deeltjes en de afvoerluchtstroom van de machine niet op de gebruiker zelf of omstanders of op neergeslagen stof te richten,
- een afzuiginstallatie en/of een luchtfilter te gebruiken,
- de werkplek goed te ventileren en schoon te houden door te stofzuigen. Vegen of blazen wervelt het stof op.
- Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.
5. Overzicht
Zie pag. 2, en 3.
1 Aan-/uit-schakelaar
2 Schaal (freesdiepte)
3 Borgmoer (freesdiepte)
4 Instelschroef (freesdiepte)
5 Spindel
6 Spantangmoer
7 Spantang
8 Voetplaat
9 Greepvlak
10 Pijl (toont de draairichting van de frees)
11 Schroef
12 Oogbescherming
13 Standvoet (freesdiepte)
14 Parallelle aanslag
15 Aanslag met geleiderol
16 Kopieerflens
6. Inbedrijfstelling, instellen
Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning eenkomt met de netspanning.
Schakel altijd een aardlekschakelaar (RCD) met een max. inschakelstroom van 30 mA de machine.
Trek de stekker uit het stopcontact.
6.1 Frees gebruiken
Vanwege het hoge toerental van het gereedschap zijn frezen van hoge kwaliteit (S- of hardmetaal) vereist.
Gebruik alleen frezen die geschikt zijn voor het toerental van het gereedschap. Zie hoofdstuk nische gegevens.
Gebruik alleen frezen met een asdiameter die overeenkomt met het spangat van de tang.
Zonder geplaatste frezen mag de spantangmoer alleen met de hand worden iedraaid.
Gebruik geen botte of beschadigde frezen. 1. Stekker uit het stopcontact trekken.
- Borgmoer (3) losmaken en de standvoet (13) naar beneden eraf trekken.
Zie afb. A:
- De frees met de gehele lengte van zijn schacht in de spantang (7) schuiven.
- De spindel (5) met de meegeleverde 13 mm-steeksleutel vasthouden.
- De spantangmoer (6) met de meegeleverde 19 mm-steeksleutel stevig vastdraaien.
- Breng de standvoet (13) weer aan.
6.2 Freesdiepte instellen
Zuiver en veilig frezen is mogelijk bij een maximale freesdiepte van 6 mm. Zo wordt ook motor tegen overbelasting beveiligd. Grotere sdiepten kunnen worden bereikt door middel meerdere herhalingen.
- Trek de stekker uit het stopcontact.
- Borgmoer (3) losdraaien.
- Door de stelschroef (4) te draaien, de standvoet (13) zo instellen dat de frees lichtjes het werkstukoppervlak aanraakt.
- Schaal (2) in de gaten houden en door de stelschroef (4) te draaien de standvoet (13) instellen op de gewenste freesdiepte.
- Borgmoer (3) stevig aanhalen om de standvoet (13) te borgen.
6.3 Spantang vervangen
Zie afb. F.
- Trek de stekker uit het stopcontact.
- Spantangmoer (6) eraf draaien.
- Spantang (7) vervangen.
- De spantangmoer (6) alleen met de hand erop draaien, niet vastdraaien.
6.4 Oogbescherming aanbrengen
Zie afb. G.
- Trek de stekker uit het stopcontact.
- Oogbescherming (12) aanbrengen zoals weergegeven.
7. Gebruik
7.1 In- en uitschakelen
Aan-/uit-schakelaar (1) drukken.
I = inschakelen
NEDERLANDSnl
0 = uitschakelen
7.2 Tips voor het werk
Bediening
Het gereedschap stevig vasthouden aan het greepvlak (9).
Het gereedschap op het werkstuk plaatsen, zonder dat de frees het werkstuk aanraakt. Gereedschap inschakelen en wachten tot het volle toerental bereikt is. Pas dan de frees in het werkstuk laten dringen. De voetplaat (8) glijdt op het werkstuk.
Bewegingsrichting
Werk altijd in tegenloop. Beweeg het gereedschap altijd zoals weergegeven naar voren bewegen. Zie afb. B.
De omlooprichting van de frees is aangegeven met een pijl (10) op het gereedschap.
Werk met een matige, aan het te bewerken materiaal aangepaste voorwaartse beweging.
7.3 Wegleggen na gebruik
Na het beëindigen van het freesproces het gereedschap uitschakelen en pas wegleggen wanneer de motor tot stilstand is gekomen.
7.4 Speciale werkmethods:
Frezen met parallelle aanslag (afb. C)
- Bevestig de parallelle aanslag (14) met de schroef (11) aan het gereedschap.
- Vleugelschroef (a) losdraaien en de gewenste afstand tot de frees instellen. Vleugelschroef (a) vastdraaien.
Aanslag met geleiderol (zie afb. D)
De aanslag met geleiderol (15) wordt gebruikt voor het frezen volgens een gebogen rand
- Bevestig de aanslag (15) met de schroef (11) aan het gereedschap.
- Klemschroef (a) losdraaien.
- Met de stelschroef (b) de gewenste afstand tot de frees instellen.
- Klemschroef (a) vastdraaien.
Kopieerflens (zie afb. E)
Voor het frezen volgens een op het werkstuk bevestigd sjabloon.
- Maak de schroeven (a) los, om de voetplaat (8) te verwijderen. De kopieerflens (16) plaatsen en vervolgens de voetplaat (8) weer vastschroeven.
- Bevestig een sjabloon (b) op het werkstuk (c). Plaats het gereedschap op de sjabloon en beweeg hem zo dat de kopieerflens (16) langs de rand van de sjabloon (b) glijdt.
Frezen langs een aan het werkstuk bevestigde strip/frezen volgens een rechte lijn
- Bevestig een strip aan het werkstuk en leid het gereedschap langs de strip met een rechte rand van de voetplaat. (Gebruik altijd dezelfde kant.)
Profielfrezen
-
Verwijder bij het werken met profielfrezen eerst een grotere spaan en daarna een kleinere spaan.
-
De voorwaartse beweging mag daarbij niet te traag zijn, anders schroeit het hout en wordt de frees voortijdig bot.
8. Reiniging, onderhoud
Stekker uit het stopcontact trekken.
De machine moet regelmatig worden ontdaan van stofafzettingen. Zuig daarbij de ventilatiesleuven van de motor uit met een stofzuiger.
9. Storingen verhelpen
Herstartbeveiliging:
De machine loopt niet. De herstartbeveiliging is geactiveerd. Als de stekker in het stopcontact wordt gestoken wanneer het apparaat is ingeschakeld of wanneer de stroom wordt hersteld na een pauze, start het apparaat niet. Schakel de machine uit en weer in.
10. Toebehoren
Gebruik alleen originele Metabo-toebehoren.
Gebruik alleen toebehoren die voldoet aan de in deze gebruiksaanwijzing aangegeven eisen en kenmerken.
Compleet toebehorenprogramma, zie www.metabo.com of de hoofdcatalogus.
11. Reparatie
Reparaties aan elektrische gereedschappen mogen uitsluitend door een erkende ricien worden uitgevoerd!
Een defect netsnoer mag alleen worden vervangen door een speciaal, origineel netsnoer van Metabo. Dit is verkrijgbaar via de Metabo Service.
Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.
Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden.
Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en recycling van afgedankte gereedschappen, verpakkingen en toebehoren.
Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service
Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/
EG inzake gebruikte elektrische en elektronische machines en de vertaling hiervan in de nationale wetgeving moet afgedankt elektrisch gereedschap
gescheiden te worden ingezameld en op milieu-vriendelijke wijze te worden afgevoerd.
Toelichting op de gegevens van pagina 3.
Wijzigingen in het kader van technische verbeteringen voorbehouden.
P_1 =nominaal ingangsvermogen
P_2 =afgegeven vermogen
n_0 =toerental bij onbelast draaien
n_1 =toerental bij nominale belasting
H_max =max. hefhoogte
D_ = max. toelaatbare diameter van de frees
m =gewicht zonder netsnoer
Opmerking: De diameter van het spangat van de spantang vindt u op het typeplaatje van het gereedschap.
Meetgegevens vastgesteld volgens de norm EN 62841.
□ Machine van beveiligingsklasse II
\~ wisselstroom
De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).
Emissiewaarden
Deze waarden maken een beoordeling van de emissie van het elektrische gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling werkpauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste geschatte waarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.
Totale trillingswaarde (vectorsom van drie richtingen) vastgesteld conform EN 62841:
$$ \begin{array}{l} a _ {h} \quad = \text { trillingsemissiewaarde } \ (G r o e v e n \text { frozen in MDF - plaat }) \ K _ {h} \quad = \text { o n z e k e r h e i d } (\text { t r i l l i n g }) \ \end{array} $$
Typisch A-gekwalificeerd geluidsniveau:
L_pA = geluidsdrukniveau
L_WA^' = geluidsvermogensniveau
K_pA, K_WA = onzekerheid
Tijdens het werken kan het geluidsniveau 80 dB(A) overschrijden.
Draag gehoorbescherming!
