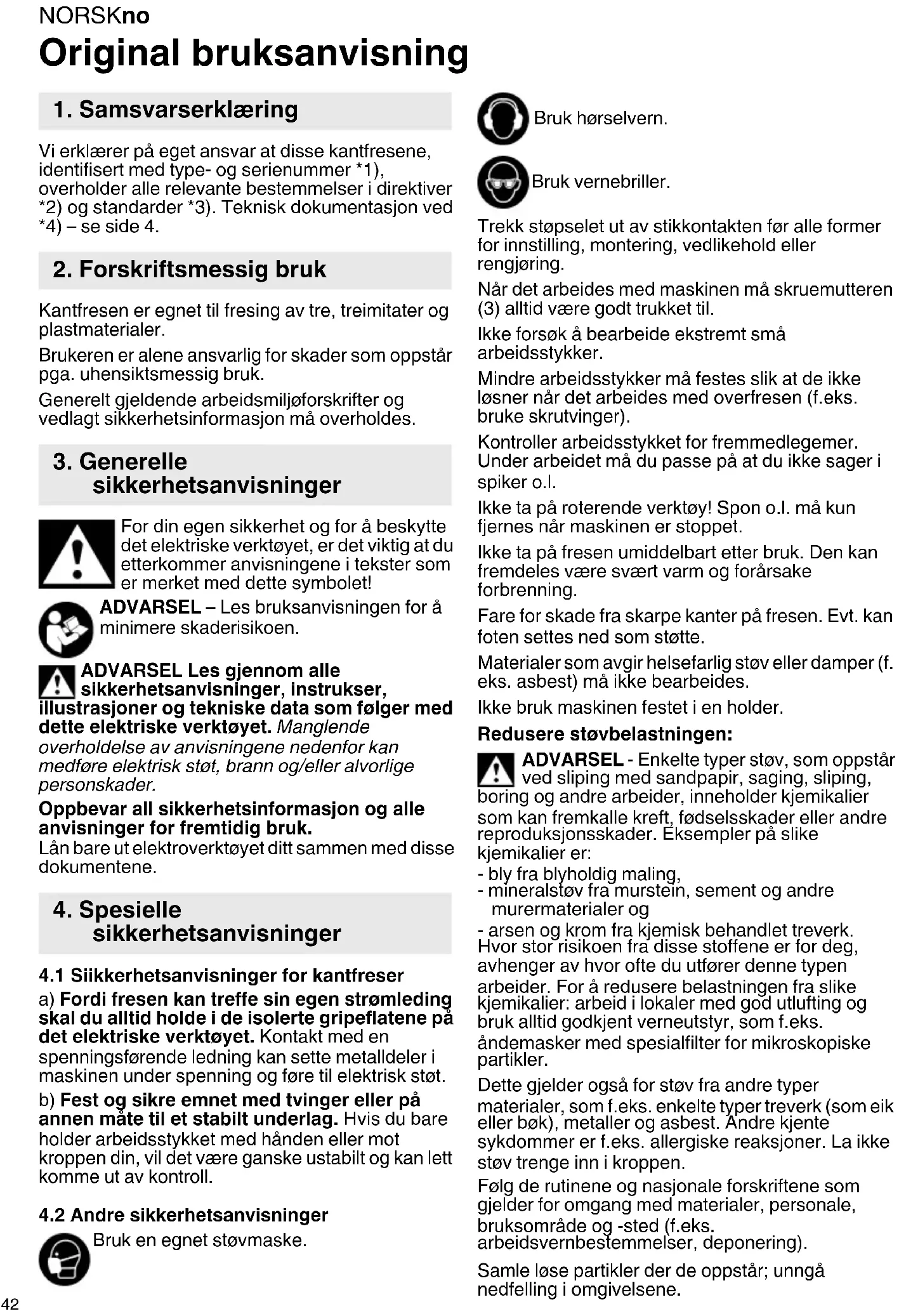

BRUKSANVISNING FM 5006 METABO

no Original bruksanvisning 42

da Original brugsanvisning 46

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer på eget ansvar at disse kantfresene, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktiver *2) og standarder *3). Teknisk dokumentasjon ved *4) – se side 4.

2. Forskriftsmessig bruk

Kantfresen er egnet til fresing av tre, treimitater og plastmaterialer.

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

Generelt gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes.

3. Generelle sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte det elektriske verktøyet, er det viktig at du etterkommer anvisningene i tekster som er merket med dette symbolet!

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom alle sikkerhetsanvisninger, instrukser, trasjoner og tekniske data som følger med e elektriske verktøyet. Manglende

overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.

4. Spesielle sikkerhetsanvisninger

b) Fest og sikre emnet med tvinger eller på annen måte til et stabilt underlag. Hvis du bare holder arbeidsstykket med hånden eller mot kroppen din, vil det være ganske ustabilt og kan lett komme ut av kontroll.

4.2 Andre sikkerhetsanvisninger

Bruk en egnet støvmaske.

Bruk hørselvern.

Bruk vernebriller.

Trekk støpselet ut av stikkontakten før alle former for innstilling, montering, vedlikehold eller rengjøring.

Ikke forsøk å bearbeide ekstremt små arbeidsstykker.

Mindre arbeidsstykker må festes slik at de ikke løsner når det arbeides med overfresen (f.eks. bruke skrutvinger).

Ikke ta på fresen umiddelbart etter bruk. Den kan fremdeles være svært varm og forårsake forbrenning.

Fare for skade fra skarpe kanter på fresen. Evt. kan foten settes ned som støtte.

Materialer som avgir helsefarlig støv eller damper (f. eks. asbest) må ikke bearbeides.

Ikke bruk maskinen festet i en holder.

Redusere støvbelastningen:

ADVARSEL - Enkelte typer støv, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er:

- bly fra blyholdig maling, - mineralstøv fra murstein, sement og andre murermaterialer og

- arsen og krom fra kjemisk behandlet treverk. Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen arbeider. For å redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. åndemasker med spesialfilter for mikroskopiske partikler.

Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen.

Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks.arbeidsvernbestemmelser, deponering).

Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene.

Bruk egnet tilbehør til spesielle arbeidsoppgaver. Da hindrer du at partiklene havner i omgivelsene.

• unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv,
• bruke et avsug og/eller en luftrenser,
• holde arbeidsplassen godt utluftet og ren med støvsuger. Feiing og blåsing virvler opp støvet.
• Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut; bank eller børst dem.

5. Oversikt

Se side 2 og 3.

1 På/av-bryter
2 Skala (fresedybde)
3 Skruemutter (fresedybde)
4 Justeringsskrue (fresedybde)
5 Spindel
6 Strammemutter
7 Spenntange
8 Fotplate
9 G r i p e f l a t e
10 Pil (peker i dreieretningen for fresen)
11 Skrue
12 ∅yebeskyttelse
13 Fot (fresedybde)
14 Parallellanlegg
15 Anlegg med styrerulle
16 Kopieringsflens

6. Første gangs bruk, innstilling

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer ens med strømnettets spesifikasjoner.

Sett alltid inn en jordfeilbryter (RCD) med maks. utløserstrøm på 30 mA.

Trekk støpselet ut av stikkontakten.

6.1 Sett inn fresen

Den høye hastigheten på fresen krever verktøy av høy kvalitet (HSS- eller hardmetall).

Bruk bare freser som egner seg for turtallet til maskinen. Se kapittel "Tekniske data".

Bruk bare fres som har en skaftdiameter som passer til festet i spenntangen.

Uten innsatt fres, skal spenntangemutteren bare trekkes til for hånd.

1. Trekk skruemutteren (3) og foten (13) av nedover.

Se fig. A:

1. Skyv fresen med hele skaftlengden inn i spenntangen (7).

2. Hold fast spindelen (5) med 13-mm fastnøkkelen som følger med.

3. Trekk til spenntangemutteren (6) med 19 mm-fastnøkkelen som følger med.
4. Sett på foten (13) igjen.

6.2 Stille fresedybden

Ren og sikker fresing får du med en maksimal fresedybde på 6 mm. Dette beskytter også bren mot overbelastning. Større fresedybder nås med gjentatte gjennomganger.

1. Trekk støpselet ut av stikkontakten.
2. Løsne skruemutteren (3).
3. Drei på justeringsskruen (4) for å stille foten (13) slik at fresen så vidt berører overflaten av arbeidsstykket.
4. Se på skalaen (2) og drei på justeringsskruen (4) for å stille foten (13) på ønsket høyde.
5. Trekk skruemutteren (3) godt til for å sikre foten (13).

6.3 Skifte spenntange

Se fig. F.

1. Trekk støpselet ut av stikkontakten.
2. Skru av spenntangemutteren (6).
3. Skift spenntange. (7)
4. Spenntangemutteren (6) skal bare trekkes til for hånd, ikke for hardt.

6.4 Montere øyebeskyttelse

Se fig. G.

1. Trekk støpselet ut av stikkontakten.
2. Monter øyebeskyttelsen (12) som anvist.

7. Bruk

7.1 Start og stopp

Trykk på av/på-bryteren (1).

I=Innkobling

0=Utkobling

7.2 Arbeidsanvisninger

Bruk

Maskinen holdes fast i gripeflatene (9).

Plasser maskinen på arbeidsstykket, uten at fresen kommer i kontakt med arbeidsstykket. Koble inn maskinen og vent til den kommer opp i full hastighet. Først da skal fresen trenge inn i arbeidsstykket. Fotplaten (8) glir på arbeidsstykket.

Fremføringsretning

Arbeid alltid mot retningen. Skyv alltid maskinen forover som vist. Se fig. B.

Omløpsretningen på fresen indikeres med en pil (10) på maskinen.

Arbeid med moderat fremføringshastighet, tilpasset materialet som skal bearbeides.

7.3 Etter avsluttet arbeid

Etter at fresingen er avsluttet, må du vente med å legge den fra deg til motoren har stanset.

NORSKno

7.4 Spesielle arbeidsoppgaver:

Fresing med parallellanlegg (fig. C)

1. Fest parallellanlegget (14) med skruen (11) på maskinen.
2. Løsne vingeskruen (a) og still inn ønsket avstand til fresen. Stram vingeskruen (a).

Anlegg med styrerulle (se fig. D)

Anlegget på styrerullen (15) brukes for å frese langs en sveiset kant

1. Fest anlegget (15) med skruen (11) på maskinen.
2. Løsne klemmeskruen (a).
3. Still ønsket avstand til fresen med justeringsskruen (b).
4. Trekk til klemmeskruen (a).

Kopieringsflens (se fig. E)

For å frese etter sjablong som er festet til arbeidsstykket.

1. Løsne skruene (a) for å ta av fotplaten (8). Sett på kopieringsflensen (16) og skru fast fotplaten (8) igjen.
2. Fest en sjablong (b) til arbeidsstykket (c). Sett maskinen på sjablongen og før den slik at kopieringsflensen (16) glir langs kanten på sjablongen (b).

Fresing langs en list som er festet til arbeidsstykket / fresing etter en rett opptegning

1. Ved arbeid med profilfreser løsnes først en stor, deretter en liten spon.
2. Fremføringen bør ikke være for langsom, ellers kan treverket vis og fresen slites før tiden.

8. Rengjøring, vedlikehold

Trekk ut støpselet.

Maskinen må med jevne mellomrom rengjøres for oppsamlet støv. Rengjør med en støvsuger i motorens lufteåpninger.

Maskinen går ikke. Startsperren har slått inn. Hvis støpselet settes inn mens maskinen er på, eller hvis strømforsyningen gjenopprettes etter et strømbrudd, starter ikke maskinen. Slå maskinen av og deretter på igjen.

10. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som angis i denne bruksanvisningen.

Se www.metabo.com eller hovedkatalogen for komplett tilbehørsprogram.

11. Reparasjon

Elektriske verktøy skal alltid repareres av elektrofagfolk!

En defekt strømkabel skal bare byttes med en original, Metabo kabel som fås fra Metabo service.

Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du på www.metabo.com.

Du kan laste ned reservedelslister fra www.metabo.com.

12. Miljøvern

Følg nasjonale forskrifter for miljøvennlig deponering og resirkulering av gamle maskiner, emballasje og tilbehør.

Emballasjematerialene må kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

og elektroniske produkter og omsetting til nasjonal rett, må kassert elektroverktøy samles spesielt og bringes til miljøvennlig gjenvinning.

13. Tekniske data

Forklaringer til opplysningene på side 3.

Med forbehold om endringer grunnet tekniske forbedringer.

P_1 =Opptatt effekt
P_2 =Utgangseffekt
n_0 = Hastighet
n1 =Turtall ved nominell belastning
H_maxi = Maks. løftehøyde
D_max =Maks. diameter på fresen
m = Vekt uten ledning

Merk: Diameteren på boringen i spenntangen står angitt på typeskiltet på maskinen.

Måleverdier iht. EN 62841.

Maskin med beskyttelsesklasse II

\~ Vekselstrøm

Angitte tekniske data kan variere (i henhold til gjeldende standarder).

Utslippsverdier

Disse verdiene gjør det mulig å anslå emisjonen fra maskinen og å sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta også hensyn til arbeidspauser og perioder med mindre belastning når du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak.

Total svingningsverdi (vektorsum tre retninger) formidlet iht. EN 62841:

a_h =Emisjonsverdi svingning

(Fresing av noter i MDF-plate)

K_n =Usikkerhet (vibrasjon)

L_PA = Lydtrykknivå

L_WA = Lydeffektnivå

K_PA, K_WA = Usikkerhet

Under arbeid kan lydnivået overskride 80 dB(A).

Bruk hørselsvern!

DANSKda

Original brugsanvisning

1. Overensstemmelseserklæring

- mineralsk støv fra mursten, cement og andre materialer til murværk, og

7.1 Til- og frakobling

Aktivér tænd-/slukknappen (1).

$$ \begin{array}{l} I = T \text { a e n d } \ 0 = \text { Sluk } \ \end{array} $$

8. Rengøring, vedligeholdelse

Reservedelslister kan downloades på www.metabo.com.
