Caractéristique	Détails
Type de produit	Routeur
Puissance	500 W
Vitesse à vide	10000 - 30000 tr/min
Diamètre de la pince	6 - 8 mm
Poids	1,5 kg
Applications	Fraisage, gravure, découpe de matériaux divers
Maintenance	Nettoyage régulier, vérification des accessoires, lubrification si nécessaire
Sécurité	Utiliser des lunettes de protection, éviter le contact avec les pièces mobiles
Accessoires inclus	Fraises, guide de profondeur, clé de serrage
Garantie	2 ans

FOIRE AUX QUESTIONS - FM 5006 METABO

Comment régler la profondeur de fraisage sur le METABO FM 5006 ?

Pour régler la profondeur de fraisage, utilisez la molette de réglage située sur le côté de l'appareil. Tournez la molette dans le sens des aiguilles d'une montre pour augmenter la profondeur et dans le sens inverse pour la diminuer.

Quel type de fraise puis-je utiliser avec le METABO FM 5006 ?

Le METABO FM 5006 est compatible avec les fraises de 6 mm de diamètre. Assurez-vous que la fraise est adaptée à votre application et à la matière que vous travaillez.

Comment changer la fraise sur le METABO FM 5006 ?

Pour changer la fraise, débranchez l'outil et utilisez la clé de serrage fournie pour desserrer la vis de fixation de la fraise. Retirez la fraise usagée et insérez la nouvelle fraise avant de resserrer la vis.

Pourquoi mon METABO FM 5006 surchauffe ?

Une surchauffe peut être due à un blocage de la fraise ou à une surcharge de l'outil. Vérifiez que la fraise tourne librement et ne forcez pas l'outil sur des matériaux trop durs.

Comment nettoyer le METABO FM 5006 après utilisation ?

Après utilisation, débranchez l'outil et utilisez un chiffon sec pour nettoyer l'extérieur. Pour l'intérieur, soufflez de l'air comprimé pour éliminer la poussière et les débris accumulés.

Le METABO FM 5006 ne s'allume pas, que faire ?

Vérifiez d'abord que l'outil est correctement branché et que la prise fonctionne. Si le problème persiste, il se peut qu'il y ait un problème au niveau de l'interrupteur ou du moteur, et vous devrez contacter un service après-vente agréé.

Puis-je utiliser le METABO FM 5006 pour des travaux en extérieur ?

Le METABO FM 5006 est conçu pour un usage intérieur. Si vous devez l'utiliser à l'extérieur, assurez-vous de le protéger des intempéries et de l'humidité.

Quelle est la puissance du METABO FM 5006 ?

Le METABO FM 5006 dispose d'une puissance de 600 W, ce qui le rend efficace pour une variété de travaux de fraisage.

MODE D'EMPLOI FM 5006 METABO

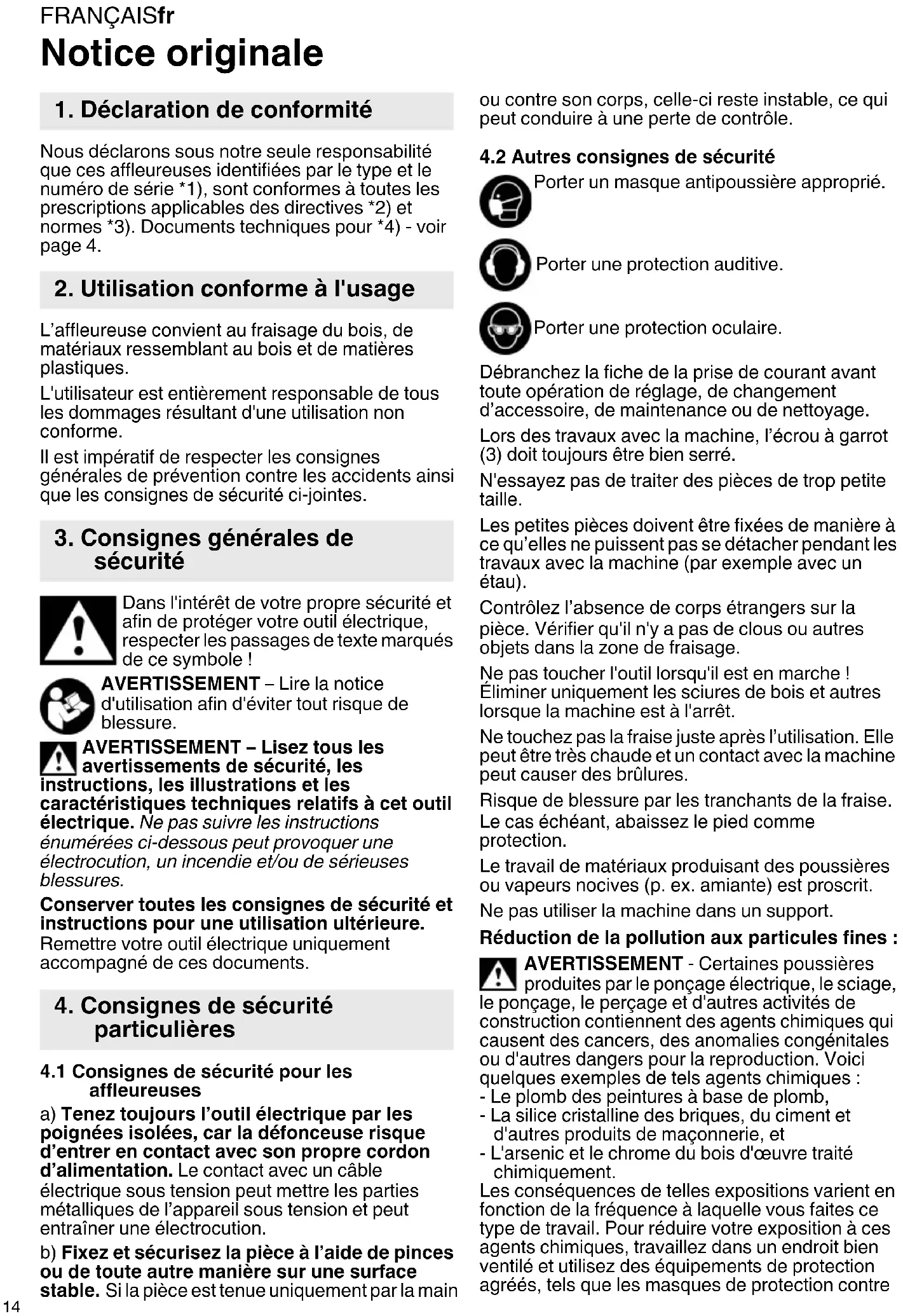

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité que ces affleureuses identifiées par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 4.

2. Utilisation conforme à l'usage

L'affeureuse convient au fraisage du bois, de matériaux ressemblant au bois et de matières plastiques.

L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme.

Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respectez les passages de texte marqués de ce symbole !

AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT – Lisez tous les avertissements de sécurité, les instructions, les illustrations et les caractéristiques techniques relatifs à cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer une électrocution, un incendie et/ou de sérieuses blessures.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Remettre votre outil électrique uniquement accompagné de ces documents.

4.1 Consignes de sécurité pour les affleureuses

a) Tenez toujours l'outil électrique par les poignées isolées, car la défonceuse risque d'entrer en contact avec son propre cordon d'alimentation. Le contact avec un câble électrique sous tension peut mettre les parties métalliques de l'appareil sous tension et peut entraîner une électrocution. b) Fixez et sécurisez la pièce à l'aide de pinces ou de toute autre manière sur une surface stable. Si la pièce est tenue uniquement par la main

ou contre son corps, celle-ci reste instable, ce qui peut conduire à une perte de contrôle.

4.2 Autres consignes de sécurité

Porter un masque antipoussière approprié.

Porter une protection auditive.

Porter une protection oculaire.

Débranchez la fiche de la prise de courant avant toute opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage.

Lors des travaux avec la machine, l'écrou à garrot (3) doit toujours être bien serré.

N'essayez pas de traiter des pièces de trop petite taille.

Les petites pièces doivent être fixées de manière à ce qu'elles ne puissent pas se détacher pendant les travaux avec la machine (par exemple avec un étau).

Contrôlez l'absence de corps étrangers sur la pièce. Vérifiez qu'il n'y a pas de clous ou autres objets dans la zone de fraisage.

Ne pas toucher l'outil lorsqu'il est en marche ! Éliminer uniquement les sciures de bois et autres lorsque la machine est à l'arrêt.

Ne touchez pas la fraise juste après l'utilisation. Elle peut être très chaude et un contact avec la machine peut causer des brûlures.

Risque de blessure par les tranchants de la fraise. Le cas échéant, abaissez le pied comme protection.

Le travail de matériaux produisant des poussières ou vapeurs nocives (p. ex. amiante) est proscrit.

Ne pas utiliser la machine dans un support.

Réduction de la pollution aux particules fines :

AVERTISSEMENT - Certaines poussières produites par le ponçage électrique, le sciage,

Le ponçage, le perçage et d'autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d'autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques :

• Le plomb des peintures à base de plomb,
• La silice cristalline des briques, du ciment et d'autres produits de maçonnerie, et
• L'arsenic et le chrome du bois d'œuvre traité chimiquement.

Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail. Pour réduire votre exposition à ces agents chimiques, travaillez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre

la poussière qui sont conçus spécialement pour filtrer les particules microscopiques.

Cela vaut également pour les poussières d'autres matériaux, par exemple certains types de bois (comme la poussière de chêne ou de hêtre), de métaux et l'amiante. D'autres maladies connues incluent par exemple les réactions allergiques et les affections des voies respiratoires. Il est souhaitable que le corps n'absorbe pas ces poussières.

Respectez les directives et les dispositions locales applicables au matériau, au personnel, à l'application et au lieu d'utilisation (par exemple directives en matière de protection au travail, élimination des déchets).

Collectez les particules émises sur le lieu d'émission et évitez les dépôts dans l'environnement.

Utilisez des accessoires adaptés pour les travaux spécifiques. Cela permet d'éviter l'émission incontrôlée de particules dans l'environnement.

Utilisez un système d'aspiration des poussières adapté.

Réduisez l'émission de poussières en :

• évitant d'orienter les particules sortantes et l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière,
• utilisant un système d'aspiration et/ou un purificateur d'air,
• aérant convenablement le lieu de travail et en l'aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner.
• Aspirer ou laver les vêtements de protection. Ne pas les souffler, les battre, ni les brosser.

5. Vue d'ensemble

Voir pages 2 et 3.

1 Interrupteur de marche/arrêt 2 Échelle graduée (profondeur de fraisage) 3 Écrou à garrot (profondeur de fraisage) 4 Vis de réglage (profondeur de fraisage) 5 Broche 6 Écrou de pince de serrage 7 Pince de serrage 8 Plaque de base 9 Surface de préhension 10 Flèche (indique le sens de rotation de la fraise) 11 Vis 12 Visière de protection 13 Pied (profondeur de fraisage) 14 Guide latéral 15 Butée avec rouleau de guidage 16 Guide de copiage

6. Mise en marche, réglage

Avant la mise en service, comparer si la tension secteur et la fréquence secteur

indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant.

Toujours monter un interrupteur de protection contre les courants de court-circuit (RCD) avec un courant de déclenchement max. de 30 mA en amont.

Retirer la fiche de la prise de courant.

6.1 Installation de la fraise

La vitesse de rotation élevée de la machine nécessite des fraises de haute qualité (HSS ou carbure).

Utiliser uniquement des fraises convenant à la vitesse de rotation à vide de la machine. Voir chapitre Caractéristiques techniques.

⚠️ Utiliser uniquement des fraises dont le diamètre de broche est adapté à l'orifice de serrage de la pince de serrage.

Sans la fraise, l'écrou de la pince de serrage peut uniquement être serré manuellement.

Ne pas utiliser de fraises émoussées ou endommagées.

1. Retirer la fiche secteur.
2. Desserrer l'écrou à garrot (3) et retirer le pied (13) par en dessous.
3. Insérer toute la longueur de la tige de la fraise dans la pince de serrage (7).
4. Bloquer la broche (5) à l'aide de la clé à fourche de 13 mm fournie.
5. Serrer l'écrou de la pince de serrage (6) avec la clé à fourche de 19 mm fournie.
6. Réinstaller le pied (13).

6.2 Réglage de la profondeur de fraisage

Pour un fraisage propre et sûr, la profondeur de fraisage doit être de maximum 6 mm. Cela protège également le moteur contre la surcharge. Les profondeurs de fraisage plus importantes peuvent être obtenues par plusieurs passages.

1. Retirer la fiche de la prise de courant.
2. Desserrer l'écrou à garrot (3).
3. En tournant la vis de réglage (4), régler le pied (13) de manière à ce que la fraise touche légèrement la surface de la pièce à usiner.
4. Observer l'échelle (2) et à l'aide de la vis de réglage (4), régler le pied (13) sur la profondeur de serrage souhaitée.
5. Serrer l'écrou à garrot (3) pour bloquer le pied (13).

6.3 Changement de la pince de serrage voir fig. f.

1. Retirer la fiche de la prise de courant.
2. Dévisser l'écrou de la pince de serrage (6).
3. Remplacer la pince de serrage (7).
4. Uniquement visser la pince de serrage (6) manuellement, ne pas la serrer.

6.4 Fixation de la visière de protection voir fig. g.

1. Retirer la fiche de la prise de courant.
2. Fixer la visière de protection (12) comme indiqué.

7.1 Mise en marche et arrêt

Actionner l'interrupteur de marche/arrêt (1).

I = mise en marche

0 = arrêt

Maniement

Tenir fermement la machine par la surface de préhension (9).

Poser la machine sur la pièce à usiner sans que la fraise ne touche la pièce. Démarrer la machine et attendre jusqu'à ce que la vitesse de rotation maximale soit atteinte. Alors seulement, laisser la fraise pénétrer dans la pièce à usiner. La plaque de base (8) glisse sur la pièce à usiner.

Sens de l'avance

Toujours travailler à contresens. Toujours faire avancer la machine comme indiqué. Voir fig. B.

Le sens de rotation de la fraise est indiqué par une flèche (10) sur la machine.

Toujours travailler avec une avance mesurée, adaptée au matériau à usiner.

7.3 Poser la machine après l'utilisation

Après le fraisage, arrêter la machine et attendre que le moteur soit totalement à l'arrêt avant de la déposer.

Fraisage avec un guide latéral (fig. c)

1. Fixer le guide latéral (14) sur la machine à l'aide de la vis (11).
2. Desserrer la vis papillon (a) et régler l'écart souhaité par rapport à la fraise. Serrer la vis papillon (a).

Butée avec rouleau de guidage (voir fig. d)

La butée avec rouleau de guidage (15) s'utilise pour fraiser des bords arrondis

1. Fixer la butée (15) sur la machine à l'aide de la vis (11).
2. Desserrer la vis de serrage (a).
3. Régler l'écart souhaité par rapport à la fraise à l'aide de la vis de réglage (b).
4. Serrer la vis papillon (a).

Guide de copiage (voir fig. e)

Pour le fraisage d'après un gabarit fixé sur la pièce à usiner.

1. Desserrer les vis (a) pour retirer la plaque de base (8). Installer le guide de copiage (16) et revisser ensuite la plaque de base (8).
2. Fixer un gabarit (b) sur la pièce à usiner. Placer la machine sur le gabarit et la guider de manière à ce que le guide de copiage (16) glisse le long du gabarit (b).

Fraisage le long d'une baguette fixée à la pièce à usiner / fraisage après une amorce droite

1. Fixer une baguette sur la pièce à usiner et guider la machine le long de la baguette avec l'un des

bords droits de la plaque de base. (Toujours utiliser le même bord).

Fraisage de profils

1. Pour les travaux avec des fraises à profiler, commencer par enlever un grand copeau et ensuite un petit copeau.
2. L'avance ne doit pas être trop lente, car le bois risque de noircir et la fraise peut s'user prématurément.

Retirer la fiche secteur.

La machine doit être régulièrement débarrassée des poussières accumulées. Aspirer en même temps les trous d'aération du moteur à l'aide d'un aspirateur.

9. Dépannage

Protection contre le redémarrage : La machine ne fonctionne pas. La protection contre le redémarrage s'est déclenchée. Si le cordon d'alimentation est branché alors que la machine est sur « Marche », ou si l'alimentation revient après une coupure de courant, la machine ne démarre pas. Éteindre la machine et la remettre en marche.

10. Accessoires

Utilisez uniquement des accessoires originaux Metabo.

Utiliser uniquement des accessoires qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d'utilisation.

Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal.

11. Réparations

Les travaux de réparation sur les outils électriques doivent uniquement être effectués par un électricien !

Un câble d'alimentation défectueux peut uniquement être remplacé par un câble d'alimentation spécial de la marque Metabo disponible auprès du service après-vente Metabo.

Pour toute réparation sur un outil Metabo, contactez le représentant Metabo. Voir les adresses sur www.metabo.com.

Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com.

12. Protection de l'environnement

Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires.

Les matériaux d'emballage doivent être mis au rebut selon les directives locales, conformément à leur marquage. Vous trouverez de plus amples informations à ce sujet sur www.metabo.com dans la rubrique Service.

Uniquement pour les pays de l'UE : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et à sa transposition dans le droit national, les appareils électriques usagés doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage.

13. Caractéristiques techniques

Commentaires sur les indications de la page 3. Sous réserve de modifications résultant de progrès techniques.

P_1 = puissance absorbée

P_2 = puissance débitée

n_0 = vitesse à vide

n_1 = vitesse en charge nominale

H_max = hauteur de course max.

D_max = diamètre max. admis de la fraise

m = poids sans câble d'alimentation

Remarque : vous trouverez le diamètre de l'orifice de serrage sur la plaque signalétique de la machine.

Valeurs de mesure calculées selon EN 62841.

□ Machine de classe de protection II

~ courant alternatif

Les caractéristiques techniques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes).

Valeurs d'émission

Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la sollicitation réelle peut plus ou moins varier. Pour l'estimation, tenez compte des pauses de travail et des phases de sollicitation moindres. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, par exemple mesures organisationnelles.

Valeur totale de vibration (somme vectorielle de trois directions) calculée selon EN 62841 :

a_h = valeur d'émission des vibrations (Fraisage de rainures dans un panneau de MDF)

Niveaux sonores types A évalués :

L_pA = niveau de pression acoustique

L_WA = niveau de puissance acoustique

K_pA, K_WA = incertitude

Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 dB(A).

Porter des protège-oreilles !
