MANUAL DE UTILIZADOR SE-DRF41M PIONEER

exigibles de la Directiva 1999/5/CE Português: Pioneer declara que este SE-DRF41M está conforme com os requisitos essenciais e outras disposições da Directiva 1999/5/CE.

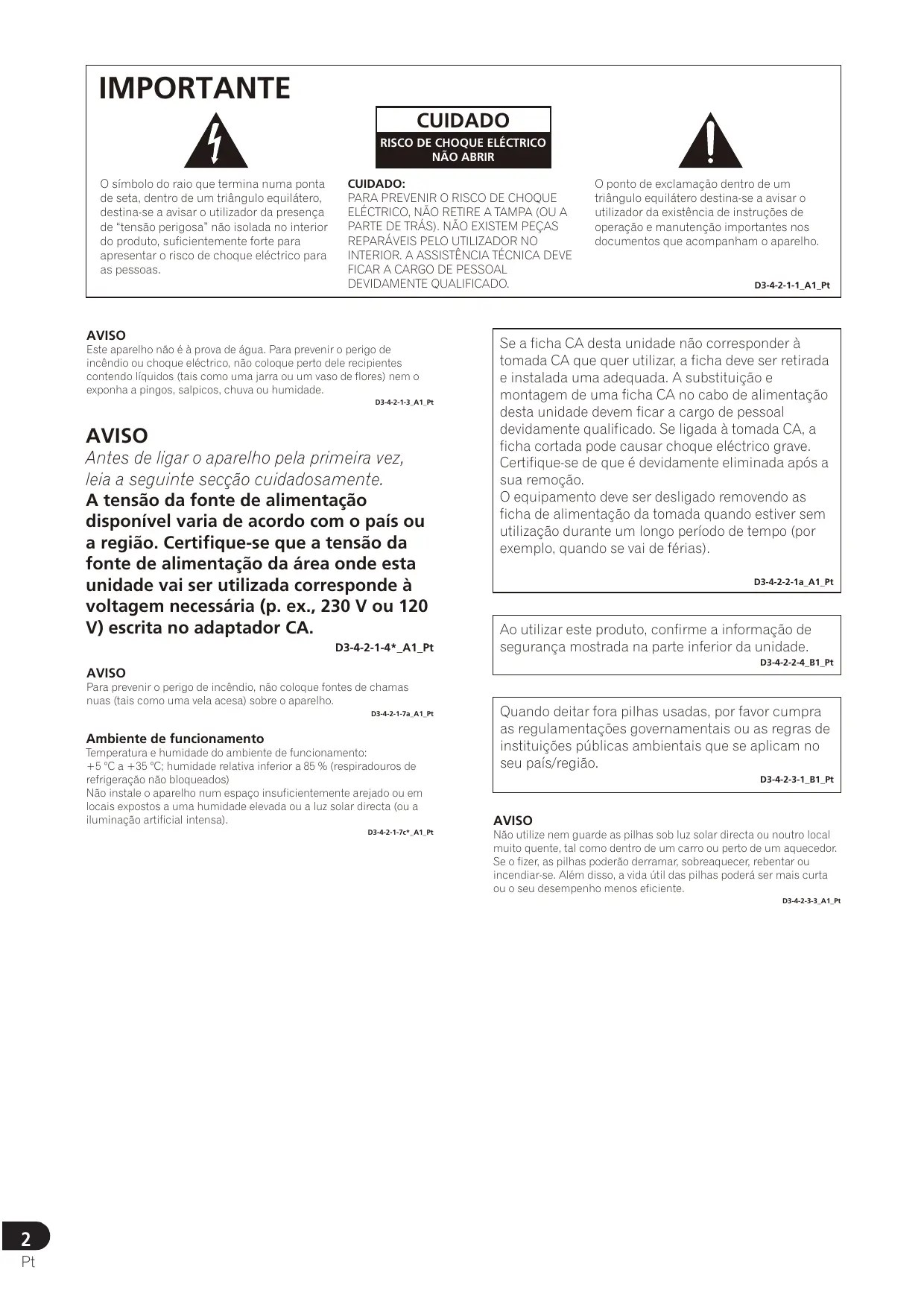

IMPORTANTE CUIDADO RISCO DE CHOQUE ELÉCTRICO NÃO ABRIR O símbolo do raio que termina numa ponta de seta, dentro de um triângulo equilátero, destina-se a avisar o utilizador da presença de “tensão perigosa” não isolada no interior do produto, suficientemente forte para apresentar o risco de choque eléctrico para as pessoas.

CUIDADO: PARA PREVENIR O RISCO DE CHOQUE ELÉCTRICO, NÃO RETIRE A TAMPA (OU A PARTE DE TRÁS). NÃO EXISTEM PEÇAS REPARÁVEIS PELO UTILIZADOR NO INTERIOR. A ASSISTÊNCIA TÉCNICA DEVE FICAR A CARGO DE PESSOAL DEVIDAMENTE QUALIFICADO.

AVISO Este aparelho não é à prova de água. Para prevenir o perigo de incêndio ou choque eléctrico, não coloque perto dele recipientes contendo líquidos (tais como uma jarra ou um vaso de flores) nem o exponha a pingos, salpicos, chuva ou humidade. D3-4-2-1-3_A1_Pt

AVISO Antes de ligar o aparelho pela primeira vez, leia a seguinte secção cuidadosamente. A tensão da fonte de alimentação disponível varia de acordo com o país ou a região. Certifique-se que a tensão da fonte de alimentação da área onde esta unidade vai ser utilizada corresponde à voltagem necessária (p. ex., 230 V ou 120 V) escrita no adaptador CA. D3-4-2-1-4*_A1_Pt

O ponto de exclamação dentro de um triângulo equilátero destina-se a avisar o utilizador da existência de instruções de operação e manutenção importantes nos documentos que acompanham o aparelho.

Se a ficha CA desta unidade não corresponder à tomada CA que quer utilizar, a ficha deve ser retirada e instalada uma adequada. A substituição e montagem de uma ficha CA no cabo de alimentação desta unidade devem ficar a cargo de pessoal devidamente qualificado. Se ligada à tomada CA, a ficha cortada pode causar choque eléctrico grave. Certifique-se de que é devidamente eliminada após a sua remoção. O equipamento deve ser desligado removendo as ficha de alimentação da tomada quando estiver sem utilização durante um longo período de tempo (por exemplo, quando se vai de férias). D3-4-2-2-1a_A1_Pt

Ao utilizar este produto, confirme a informação de segurança mostrada na parte inferior da unidade. D3-4-2-2-4_B1_Pt

AVISO Para prevenir o perigo de incêndio, não coloque fontes de chamas nuas (tais como uma vela acesa) sobre o aparelho. D3-4-2-1-7a_A1_Pt

Ambiente de funcionamento Temperatura e humidade do ambiente de funcionamento: +5 °C a +35 °C; humidade relativa inferior a 85 % (respiradouros de refrigeração não bloqueados) Não instale o aparelho num espaço insuficientemente arejado ou em locais expostos a uma humidade elevada ou a luz solar directa (ou a iluminação artificial intensa). D3-4-2-1-7c*_A1_Pt

Quando deitar fora pilhas usadas, por favor cumpra as regulamentações governamentais ou as regras de instituições públicas ambientais que se aplicam no seu país/região. D3-4-2-3-1_B1_Pt

AVISO Não utilize nem guarde as pilhas sob luz solar directa ou noutro local muito quente, tal como dentro de um carro ou perto de um aquecedor. Se o fizer, as pilhas poderão derramar, sobreaquecer, rebentar ou incendiar-se. Além disso, a vida útil das pilhas poderá ser mais curta ou o seu desempenho menos eficiente. D3-4-2-3-3_A1_Pt

Símbolo para equipamentos

Estes símbolos nos produtos, nas embalagens, e/ou nos documentos que os acompanham, indicam que produtos eléctricos e electrónicos previamente utilizados não devem ser misturados com lixo comum.

Símbolos para pilhas e baterias

Ao colocar estes produtos e pilhas nos locais correctos, estará a preservar os recursos naturais e a prevenir potenciais efeitos nocivos para a saúde e para o ambiente que poderiam surgir em caso de tratamento indevido dos desperdícios.

Estes símbolos são válidos apenas na União Europeia.

Informação para o Utilizador Alterações ou modificações levadas a cabo sem a autorização apropriada podem invalidar o direito do utilizador de operar o equipamento.

Este produto destina-se a utilização doméstica geral. A reparação de qualquer avaria devida a utilizações fora desse âmbito (como, por exemplo, utilização prolongada num restaurante, para efeitos comerciais, ou utilização num automóvel ou num barco) será cobrada, ainda que dentro da garantia. K041_A1_Pt

Manuseie o cabo de alimentação pela ficha. Não retire a ficha puxando o cabo e nunca toque no cabo de alimentação quando as suas mãos estiverem molhadas, pois isso pode causar curto-circuito ou choque eléctrico. Não coloque a unidade, uma peça de mobília, etc., por cima do cabo de alimentação, nem o aperte. Nunca dê um nó no cabo nem o ate a outros cabos. Os cabos de alimentação devem ser dispostos de maneira a não serem pisados. Um cabo de alimentação danificado pode causar um incêndio ou dar-lhe um choque eléctrico. Verifique o cabo de alimentação de vez em quando. Quando o notar danificado, peça ao centro de serviço autorizado PIONEER mais próximo, ou ao seu vendedor, uma substituição.

Se não vai utilizar o sistema durante um longo período de tempo, desligue o adaptador CA da tomada. Ao remover a ficha, agarre no adaptador CA. Não puxe pelo cabo.

CUIDADOS COM O CABO DE ALIMENTAÇÃO Nederlands Português Português Nederlands

Antes de fazer ou mudar as conexões, desligue a alimentação e desconecte o cabo de alimentação da tomada de corrente alternada.

Para países não pertencentes à União Europeia: Se desejar eliminar este produto, informe-se sobre o método de eliminação correcto junto das autoridades locais ou do revendedor.

Para mais informação acerca da recolha e reciclagem de produtos velhos, pilhas e baterias, por favor contacte a sua Câmara Municipal, o seu Serviço de Recolha de Lixos ou o ponto de venda onde adquiriu os produtos.

Para o tratamento, recuperação e reciclagem apropriados de produtos e pilhas usadas, por favor coloque-os nos respectivos pontos de recolha, em concordância com a legislação em vigor.

Informação para os utilizadores sobre a recolha e tratamento de equipamento em final de vida, pilhas e baterias usadas.

Estamos gratos pela compra deste produto Pioneer. É favor ler as instruções de operação a fim de poder operar o aparelho apropriadamente. Após a leitura das instruções, não esquecer de guardar o manual para futuras consultas.

01 Antes de começar 1-1 O que está na caixa 1 2 3 4 5

Transmissor sem fios digital Auscultadores digitais sem fios Cabo de Áudio Estéreo (1,0 m) Adaptador CA Pilhas AAA recarregáveis níquel-hidreto metálico (2) 6 Adaptador de ficha de ø 6,3 mm 7 Manual de instruções 8 Cartão de garantia

1 VOLUME +/– botões de controlo

1-2 Nomes e Funções das Peças

1 Transmissor sem fios digital 1 Indicador de POWER/CHARGE A luz fica verde quando está em funcionamento; a luz fica vermelha quando está a carregar.

2 Tomada DC IN Ligue a esta tomada o adaptador CA. (Utilize apenas o adaptador CA fornecido. Utilizar adaptadores com polaridades de ficha diferentes ou outras características pode causar mau funcionamento.)

3 Tomadas AUDIO IN Tomadas analógicas de entrada para ligação de equipamento áudio/vídeo tal como leitores de DVD ou TV.

2 Auscultadores digitais sem fios Utilize para ajustar o volume.

2 Alça auto-ajustável A alça ajusta-se automaticamente quando coloca os auscultadores na cabeça.

3 Indicador de POWER Acende quando os auscultadores estão a ser utilizados.

Carregue para ligar/desligar.

5 Indicador de SIGNAL Acende de forma constante ao comunicar com o transmissor.

6 Contactos de carregamento 7 Almofadas para os ouvidos

2-1 Inserir as pilhas

Utilize o cabo áudio fornecido para ligar as tomadas do AUDIO IN transmissor ao conector de saída de auriculares numa TV, leitor de áudio portátil, ou outro componente de reprodução de áudio. Se o conector de saída de áudio do componente de reprodução utilizar uma tomada de auscultador de 6,3 mm, utilize o adaptador de ficha fornecido.

Ligue o adaptador CA fornecido à tomada DC IN no transmissor. Ligue o adaptador à tomada. O indicador verde do transmissor irá piscar durante aproximadamente cinco segundos, depois passará para luz verde constante, indicando que o transmissor estabeleceu a comunicação com os auscultadores.

2 Ligar o transmissor ao

adaptador CA Nederlands Português Português Nederlands

• O tempo de uso pode variar de acordo com a temperatura e outras condições. • Não coloque objectos de metal perto dos contactos de carregamento dos auscultadores, já que pode resultar em curtocircuitos perigosos ou em aquecimento anormal.

1 Ligar o transmissor a fontes áudio

1 Ligue o adaptador CA fornecido à tomada CC IN no transmissor. Ligue o adaptador à tomada. 2 Coloque os auscultadores no transmissor de forma a que os contactos de carregamento dos auscultadores se alinhem com os contactos no transmissor, tal como aparece na ilustração 2-2.2. Quando o carregamento começar, o indicador de POWER/CHARGE do transmissor acenderá a vermelho. Quando o carregamento estiver completo, o indicador apagar-se-á. 3 A função de recarga rápida permitirá o carregamento completo dentro de seis horas. Um carregamento completo permitirá aos auscultadores trabalharem durante cerca de doze horas.

2-2 Carregar as pilhas

• O desempenho das pilhas é influenciado pela temperatura ambiente. Carregue as pilhas recarregáveis fornecidas em temperaturas entre os 10 e 35 graus Célsius. • Não sobrecarregue as pilhas. De forma a proteger as pilhas, não carregue repetidamente as pilhas que já estão totalmente carregadas. • As pilhas aquecem ligeiramente enquanto carregam. Isto não é funcionamento defeituoso. • Utilize apenas o adaptador CA fornecido com esta unidade. Utilizar outros adaptadores CA pode causar mau funcionamento. • Para sua segurança, apenas as pilhas recarregáveis fornecidas podem ser carregadas por esta unidade. Outros tipos de pilhas recarregáveis e pilhas secas não podem ser carregadas. • As pilhas recarregáveis devem ser substituídas por umas novas quando apenas durarem pouco tempo depois de recarregadas. Pode encomendar novas pilhas através do seu centro de serviço Pionner mais próximo.

1 Retirar a almofada direita (R) dos auscultadores na direcção da seta (ver ilustração 2-1.1). 2 Confirmar os pólos “+” e “–“ e inserir as pilhas tal como aparece na ilustração 21.2. 3 Repor a almofada na sua posição original.

Notas acerca do carregamento das pilhas

Nota • Utilize apenas o adaptador CA fornecido. Utilizar outros adaptadores com polaridade de ficha diferente ou outras características pode causar falha no produto.

• Até adaptadores CA com a mesma tensão e polaridade de ficha podem danificar este produto devido à capacidade da corrente ou outros factores.

3-1 Utilizando o sistema

2 Carregue no botão de POWER nos auscultadores.

Quando a comunicação entre o transmissor e os auscultadores estiver estabelecida, o SIGNAL indicador acende uma luz verde e som provém dos auscultadores.

3-2 Modo de espera do transmissor

Quando a energia restante’ das pilhas dos auscultadores ficar fraca, o POWER indicador começará a piscar, e irá ouvir-se um sinal sonoro a cada minuto. Se esta condição continuar durante cinco minutos a energia dos auscultadores irá desligar-se (OFF) automaticamente. Para usar os auscultadores novamente terá de recarregar as pilhas.

Se nenhum sinal áudio for enviado ao transmissor durante cinco minutos, o transmissor irá entrar automaticamente em modo de espera (o indicador do POWER/ CHARGE transmissor irá apagar-se). Quando o sinal áudio for novamente recebido pelo transmissor, o modo de espera será cancelado automaticamente.

3-5 Quando a energia das pilhas está fraca

Nederlands Português Português Nederlands

Utilize o botão de controle de VOLUME +/– para ajustar o volume de som. Quando o volume do som estiver definido no valor máximo de saída, irá ouvir-se um sinal sonoro através dos auscultadores.

Se a distância entre o transmissor e os auscultadores exceder a distância de transmissão permitida, o SIGNAL indicador irá desligar-se (OFF) e os auscultadores irão silenciar-se automaticamente. Neste caso, aproxime-se do transmissor.

3-4 Função silêncio automático

3 Quando a energia é ligada (ON), a comunicação entre o transmissor e os auscultadores começa.

Para ligar (ON) os auscultadores, prima e mantenha premido o indicador POWER. O indicador POWER acenderá a verde.

Quando nenhum sinal é recebido pelo transmissor, o indicador SIGNAL dos auscultadores irá apagar-se e nenhum som será produzido pelos auscultadores. Se esta condição continuar durante cinco minutos a energia dos auscultadores irá desligar-se (OFF) automaticamente.

1 Ligue o componente de fonte de áudio.

3-3 Função energia desligada (OFF) automaticamente

04 Informação adicional Detecção de avarias Se encontrar algum problema ao utilizar este sistema de auscultadores, consulte a seguinte lista de verificação. O funcionamento incorrecto poderá resultar em alguns problemas. Além disso, os problemas podem ser causados por falhas nos componentes ligados a este sistema. Se algum problema persistir, consulte o seu centro de serviço Pioneer mais próximo ou o seu vendedor para efectuar o trabalho de reparação. Quando visitar o seu centro de serviço Pioneer para reparações, certifique-se que leva tanto os auscultadores como o transmissor. Problema

Não há som. Som intermitente.

• Verifique a ligação entre o adaptador CA e a tomada. • Verifique a ligação entre o transmissor e os componentes AV. • Verifique se os auscultadores estão ligados. • Verifique se as pilhas estão colocadas nas polaridades correctas. • As pilhas estão completamente descarregadas. • Inicie a reprodução após verificar se a alimentação para a TV ou para o aparelho de reprodução áudio utilizado está ligada. • Aumente o volume dos auscultadores. Se não se ouvir nenhum som após aumentar o volume do som, baixe o volume e verifique outros itens. • Diminua a distância entre os auscultadores e o transmissor. • Certifique-se que nenhum dispositivo electrónico que esteja a utilizar a banda de 2,4 GHz se encontre perto dos auscultadores ou do transmissor. Se tal aparelho estiver presente, desloque-o o mais longe possível do transmissor e dos auscultadores.

O som está distorcido.

• O controlo do volume do som está definido muito alto, ou muito baixo na TV/AV ou noutra fonte de reprodução. Tente ajustar o volume do som do dispositivo de reprodução.

As pilhas não carregam.

• Confirme se os auscultadores estão colocados correctamente no transmissor, e se o indicador do POWER/ CHARGE transmissor acende uma luz vermelha (página 5). • Pilhas secas ou pilhas recarregáveis para além das fornecidas estão a ser utilizadas. Utilize apenas as pilhas recarregáveis fornecidas. • As pilhas recarregáveis estão esgotadas. Substitua-as por pilhas recarregáveis novas. • Verifique se os contactos de carregamento estão sujos, e limpe-os com um cotonete se necessário. • Confirme se as pilhas recarregáveis foram instaladas com as polaridades +/– na orientação correcta.

Sobre a utilização dos auscultadores

• Se algum dos seguintes sintomas aparecer, pare de utilizar imediatamente os auscultadores, desligue a energia (OFF) e consulte o seu Centro de Serviço Pioneer: - Os auscultadores exibem um aquecimento anormal, cheiro, deformação, descoloração, etc. - Um objecto estranho entra nos auscultadores.

Enquanto utiliza os auscultadores, se sentir alguma reacção alérgica (erupção cutânea, etc.), pare de utilizar os auscultadores imediatamente.

Quando alguma coisa está errada no Produto

Transmissor TRE-D41M Tipo Dinâmico fechado Aparelhos actuantes ø 40 mm Intervalo de frequência de reprodução 15 Hz a 22 000 Hz Fonte de energia CC 2,4 V (pilhas recarregáveis fornecidas x 2) Almofadas para os ouvidos Poliuretano (acabamento de pele) Massa Aprox. 227 g (excluindo pilhas)

Acerca de segurança • Não deixe cair, não bata ou exponha de qualquer maneira, o transmissor ou os auscultadores, a choques fortes de qualquer género. Isto poderá danificar o produto. • Não desmonte ou tente abrir alguma peça do sistema.

Nota As Especificações e o Design estão sujeitos a possíveis modificações sem aviso prévio devido a aperfeiçoamentos.

© 2011 PIONEER CORPORATION. Todos os direitos reservados.

• Não posicione o sistema em nenhuma das seguintes localizações: - Localização exposta a luz solar directa, num carro, perto de um aquecedor, ou noutras localizações com temperaturas extremamente elevadas. - Local empoeirado. - Numa superfície instável ou inclinada. - Local exposto a um grande número de vibrações. - Casa de banho ou outros locais muito húmidos.

Cabo de Áudio Estéreo (1,0 m) 1 Adaptador CA (5 V 550 mA) 1 Pilhas recarregáveis níquel-hidreto metálico (tamanho AAA) 2 Adaptador de Ficha de ø 6,3 mm 1 Cartão de garantia 1 Manual de instruções (o presente documento)

Auscultadores SE-DHP41M Utilize um pano macio e seco para a limpeza. Utilize um pano macio humedecido com uma solução de detergente suave, se necessário. Não utilize solventes tal como diluente, benzina ou álcool, pois estes podem danificar a superfície.

Almofadas para os ouvidos

A cor do material das almofadas para os ouvidos poderá desvanecer-se com o uso.

Entrada áudio Entrada analógica (Terminal RCA L/R) x 1 Fonte de energia CC 5 V (do adaptador CA fornecido) Distância de transmissão 30 m (área aberta sem obstruções; a distância efectiva real pode variar dependendo das condições ambientais.) Consumo de energia em modo de espera 0,3 W Massa Aprox. 178g

Ouvir os auscultadores num volume alto por um período de tempo extenso pode resultar em danos auditivos. Tenha cuidado para não definir o volume muito alto, especialmente quando estiver a ouvir num ambiente barulhento. Por favor note que algum som poderá sair dos auscultadores quando ouve a altos níveis de volume.
