MANUAL DE UTILIZADOR MT 400 Quick METABO

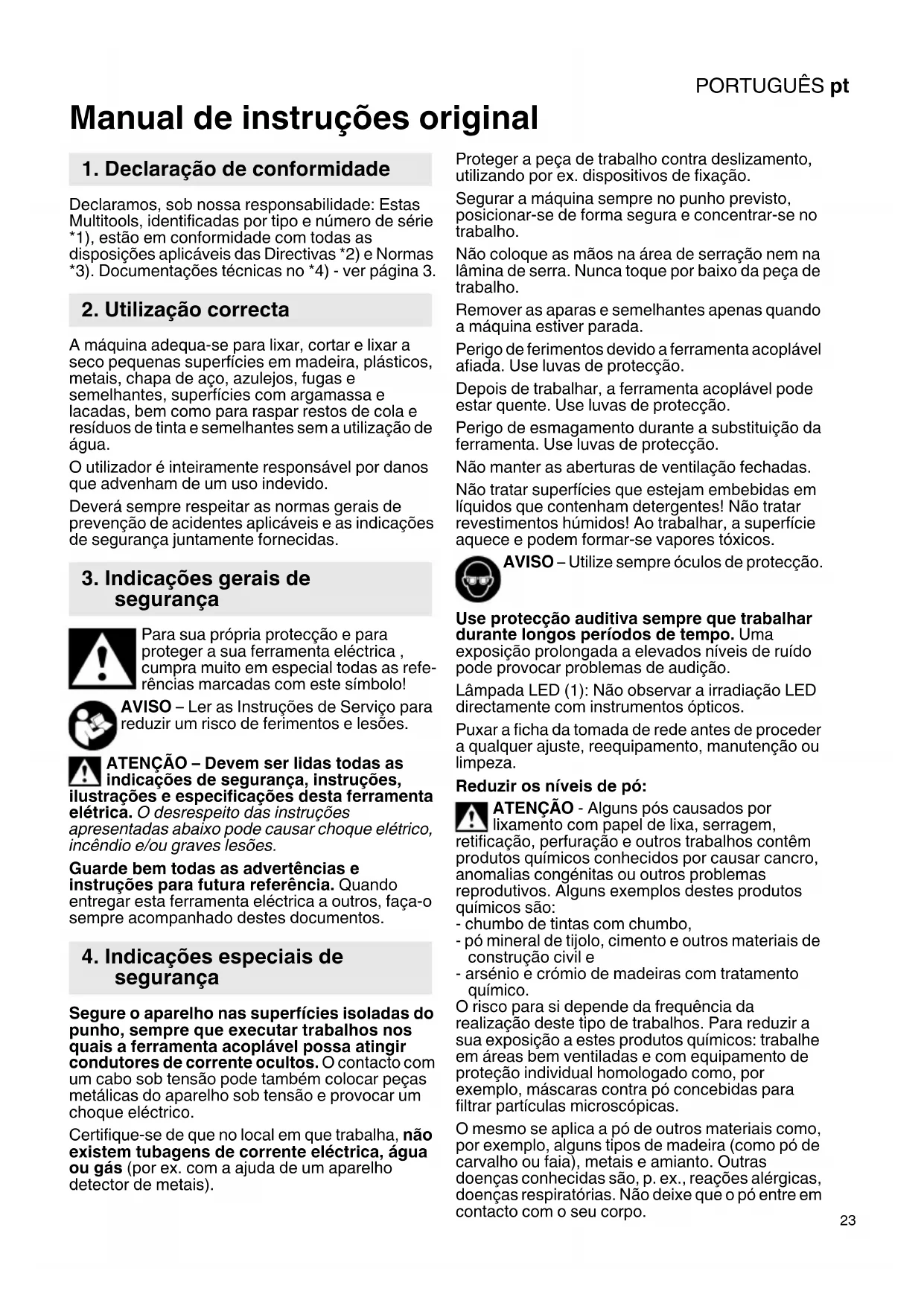

Manual de instruções original Declaramos, sob nossa responsabilidade: Estas Multitools, identificadas por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Directivas *2) e Normas *3). Documentações técnicas no *4) - ver página 3. A máquina adequa-se para lixar, cortar e lixar a seco pequenas superfícies em madeira, plásticos, metais, chapa de aço, azulejos, fugas e semelhantes, superfícies com argamassa e lacadas, bem como para raspar restos de cola e resíduos de tinta e semelhantes sem a utilização de água. O utilizador é inteiramente responsável por danos que advenham de um uso indevido. Deverá sempre respeitar as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas. Para sua própria protecção e para proteger a sua ferramenta eléctrica , cumpra muito em especial todas as refe- rências marcadas com este símbolo! AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões. ATENÇÃO – Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. Quando entregar esta ferramenta eléctrica a outros, faça-o sempre acompanhado destes documentos. Segure o aparelho nas superfícies isoladas do punho, sempre que executar trabalhos nos quais a ferramenta acoplável possa atingir condutores de corrente ocultos. O contacto com um cabo sob tensão pode também colocar peças metálicas do aparelho sob tensão e provocar um choque eléctrico. Certifique-se de que no local em que trabalha, não existem tubagens de corrente eléctrica, água ou gás (por ex. com a ajuda de um aparelho detector de metais). Proteger a peça de trabalho contra deslizamento, utilizando por ex. dispositivos de fixação. Segurar a máquina sempre no punho previsto, posicionar-se de forma segura e concentrar-se no trabalho. Não coloque as mãos na área de serração nem na lâmina de serra. Nunca toque por baixo da peça de trabalho. Remover as aparas e semelhantes apenas quando a máquina estiver parada. Perigo de ferimentos devido a ferramenta acoplável afiada. Use luvas de protecção. Depois de trabalhar, a ferramenta acoplável pode estar quente. Use luvas de protecção. Perigo de esmagamento durante a substituição da ferramenta. Use luvas de protecção. Não manter as aberturas de ventilação fechadas. Não tratar superfícies que estejam embebidas em líquidos que contenham detergentes! Não tratar revestimentos húmidos! Ao trabalhar, a superfície aquece e podem formar-se vapores tóxicos. AVISO – Utilize sempre óculos de protecção. Use protecção auditiva sempre que trabalhar durante longos períodos de tempo. Uma exposição prolongada a elevados níveis de ruído pode provocar problemas de audição. Lâmpada LED (1): Não observar a irradiação LED directamente com instrumentos ópticos. Puxar a ficha da tomada de rede antes de proceder a qualquer ajuste, reequipamento, manutenção ou limpeza. Reduzir os níveis de pó: ATENÇÃO - Alguns pós causados por lixamento com papel de lixa, serragem, retificação, perfuração e outros trabalhos contêm produtos químicos conhecidos por causar cancro, anomalias congénitas ou outros problemas reprodutivos. Alguns exemplos destes produtos químicos são: - chumbo de tintas com chumbo, - pó mineral de tijolo, cimento e outros materiais de construção civil e - arsénio e crómio de madeiras com tratamento químico. O risco para si depende da frequência da realização deste tipo de trabalhos. Para reduzir a sua exposição a estes produtos químicos: trabalhe em áreas bem ventiladas e com equipamento de proteção individual homologado como, por exemplo, máscaras contra pó concebidas para filtrar partículas microscópicas. O mesmo se aplica a pó de outros materiais como, por exemplo, alguns tipos de madeira (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são, p. ex., reações alérgicas, doenças respiratórias. Não deixe que o pó entre em contacto com o seu corpo.

1. Declaração de conformidade

2. Utilização correcta

3. Indicações gerais de

4. Indicações especiais de

segurançaPORTUGUÊSpt

Respeite as diretivas e disposições nacionais válidas para o seu material, pessoal, caso de utilização e local de utilização (p. ex., disposições relativas a segurança no trabalho, eliminação). Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações. Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente. Utilize um aspirador de pó adequado. Reduza os níveis de pó: - direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado, - montando um dispositivo de aspiração e/ou um purificador de ar, - arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó. - Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando. Ver página 2. 1Lâmpada LED 2 Alavanca tensora 3 Interruptor corrediço 4Punho 5 Roda dentada para regular as rotações 6 Casquilho de aspiração * 7Aspirador de pó * 8 Adaptador para ferramentas acopláveis FEIN

acopláveis * 9 Flange da engrenagem 10 Encabadouro da ferramenta 11 Ferramentas acopláveis * 12 Pino de aperto 13 Folha de lixa * *consoante o equipamento/ consoante o modelo Antes de colocar em funcionamento, confirme se os dados da sua rede eléctrica coincidem com a tensão de rede e a frequência de rede indicadas na placa de características. Ligar sempre previamente um disjuntor de protecção FI (RCD) com uma corrente de disparo máx. de 30 mA.

7.1 Montar aspirador de pó (apenas se estiver

a trabalhar com uma base de lixar triangular) Ver fig., página 2 - Retirar a ferramenta acoplável (11). - Colocar o aspirador de pó (7) sobre a flange da engrenagem (9): Montar conforme mostra a figura. - Ligar um aparelho de aspiração adequado com a mangueira de aspiração ao casquilho de aspiração (6) encaixado.

7.2 Montar a ferramenta acoplável

Antes de quaisquer operações de mudança: puxar sempre a ficha da tomada eléctrica. Perigo de ferimentos devido a ferramenta acoplável afiada. Depois de trabalhar, a ferramenta acoplável pode estar quente. Perigo de esmagamento durante a substituição da ferramenta. Usar luvas de protecção. Utilizar apenas ferramentas acopláveis que disponham de um encabadouro OIS ou de um encabadouro compatível. Utilizar apenas lâminas de serra afiadas e que não apresentem danos. Não utilizar ferramentas acopláveis com fissuras ou deformadas. Utilize uma ferramenta acoplável que seja adequada para o material a serrar. Ver fig. A na página 2.

1. Abrir a alavanca tensora (2) até ao encosto.

2. Retirar o pino de aperto (12).

3. Colocar a ferramenta acoplável (11) na posição

pretendida, sobre a encabadouro da ferramenta (10). Certificar-se de que engata nos cames do encabadouro da ferramenta (10).

4. Inserir o pino de aperto (12) até ao encosto.

5. Atenção! A alavanca tensora (2) pode

desengatar e esmagar os seus dedos. Manusear com cuidado. Use luvas de protecção. Fechar a alavanca tensora (2) até ao encosto e engatar. (A alavanca tensora deve encostar na caixa).

6. Verificar o assentamento fixo da ferramenta

acoplável. Nota: No caso de ferramentas acopláveis FEIN

Montagem e desmontagem fácil devido à fixação auto-aderente. Pressionar ligeiramente a folha de lixa (13), de modo a que as perfurações da folha de lixa e da base de lixar coincidam.

Primeiro ligar e em seguida encostar a ferramenta acoplável à peça de trabalho. Evite o arranque involuntário: sempre desligue a própria ferramenta eléctrica antes de puxar a ficha da tomada, ou no caso de falta de energia eléctrica. Evite que a máquina forme remoinhos ou aspire pó e aparas. Depois de desligada, pousar a máquina apenas quando o motor estiver parado. Máquinas com interruptor corrediço: Ligar: Deslocar o interruptor corrediço (8) para a frente (ligação contínua).

6. Colocação em funcionamento

7. UtilizaçãoPORTUGUÊS pt

Desligar: Deslocar o interruptor corrediço (8) para trás.

7.5 Ajustar o número de oscilações

Ajustar o número de oscilações na roda dentada (5). Estas também poderão ser ajustadas durante o funcionamento. O ajuste optimizado deverá ser determinado através de um teste prático.

7.6 Indicações de trabalho

Lixar com folha de lixa: O ajuste optimizado deverá ser determinado através de um teste prático. Pressionar moderadamente a máquina e movimentá-la para a frente para trás ao longo da superfície. Cortar, serrar: ajustar um número de oscilações elevado. Exercer força moderada sobre a máquina. Não dobrar! No caso de cortes de imersão: Uma inclinação ligeira aumenta o progresso de trabalho. Raspar: Ajustar um número de oscilações médio a elevado. Manter a ferramenta acoplável em ângulo plano em relação à peça de trabalho. Utilize apenas acessórios Metabo originais. Utilize apenas acessórios que cumpram os requisitos e dados característicos presentes neste manual de instruções. Montar os acessórios de forma segura. Caso a máquina seja manuseada em cima de um suporte: fixar devidamente a máquina. A perda de controlo pode provocar ferimentos. Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo. As reparações em ferramentas eléctricas apenas devem ser efectuadas por electricistas! Um cabo de ligação à rede danificado apenas pode ser substituído por um cabo especial de ligação à rede original da Metabo, que está disponível a partir do serviço de assistência da Metabo. Caso as ferramentas eléctricas Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Poderá consultar os endereços em www.metabo.com Poderá descarregar as listas de peças sobressalentes em www.metabo.com Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios. Apenas para países da UE: Não colocar as ferramentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2012/19/EU sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferra- mentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologica- mente correcta. Explicações sobre os dados na página 3. Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico.

=Potência nominal consumida

=Número de oscilações na marcha em vazio o =Ângulo de oscilação para a esquerda / direita m =Peso sem cabo de rede Valores medidos de acordo com a norma EN 62841. Ferramenta eléctrica da classe de protecção II ~ Corrente alternada Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos). Valores da emissão Estes valores possibilitam a avaliação de emissões da ferramenta eléctrica e a comparação com diversas ferramentas eléctricas. Consoante as condições de utilização, o estado da ferramenta eléctrica ou das ferramentas acopláveis, a sobrecarga efectiva poderá ser superior ou inferior. Para a avaliação, deverá ainda considerar os intervalos de trabalho e as fases com menores sobrecargas. Com base nos respectivos valores avaliados deverá determinar a aplicação de medidas de protecção para o utilizador, por ex. medidas a nível de organização. Valor total de vibrações (soma vectorial de três direcções) determinado de acordo com a EN 62841:

h, DS = Valor da emissão de vibrações (lixar superfícies)

h, S = Valor da emissão de vibrações (raspar)

h, ST = Valor da emissão de vibrações (serrar com lâmina de serra de imersão)

h, SS = Valor da emissão de vibrações (serrar com lâmina de serra de segmento)

h,... = Insegurança (vibração) Valores típicos e ponderados pela escala A para o ruído:

= Nível de potência sonora

= Insegurança Durante o trabalho, o nível de ruído pode exceder os 80 dB(A). Usar protecção auditiva!

10. Protecção do ambiente
