MANUAL DE UTILIZADOR POWX0069LI PowerPlus

5.4 Manuseamento e emprego de ferramentas elétricas com precaução ................. 5

5.5 Assistência técnica ................................................................................................. 5

7.1 Instruções de Segurança Especiais para o Conjunto de Bateria e Carregador .. 6

7.2 Riscos residuais ..................................................................................................... 6 8 OPERAÇÃO ..................................................................................... 7 8.1 Carregar a bateria (Fig. 1) ....................................................................................... 7

8.2 Colocar e retirar uma broca ou uma ponta (Fig. 2) ............................................... 7

8.7 Selecionar velocidade mais baixa/mais alta .......................................................... 8

12 DEPARTAMENTO DE MANUTENÇÃO .......................................... 9

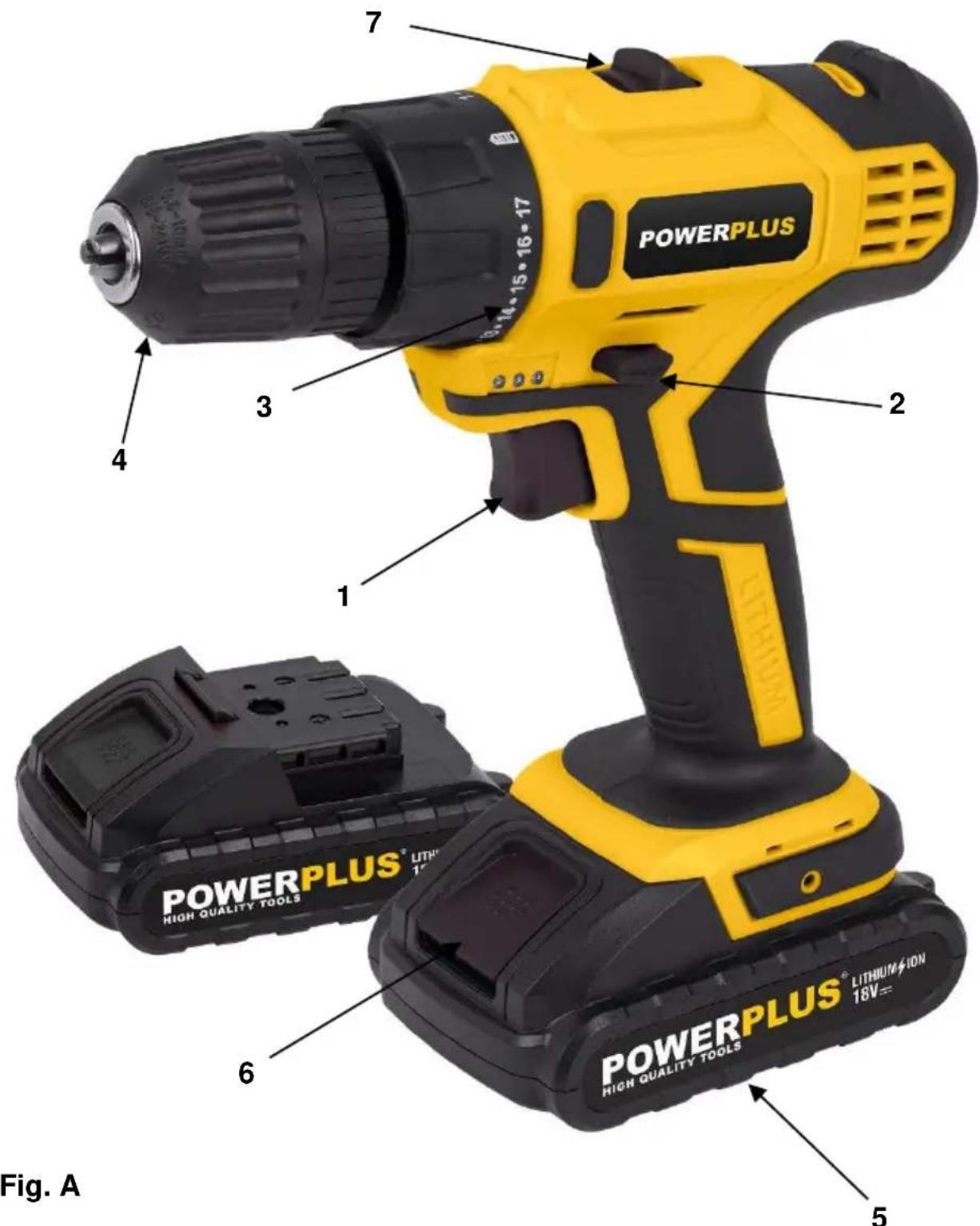

POWX0069LI 1 APLICAÇÃO O seu berbequim/aparafusadora recarregável foi concebido para perfurações em madeira, metal e plástico e para operações de aparafusar e desaparafusar. Não adequado para uso profissional. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. A)

3. Aro de ajuste do binário

6. Botão de libertação da bateria

7. Seletor de velocidade

3 LISTA DE CONTEÚDO DA EMBALAGEM

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO: Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 1 x maquina 1 x carregador 2 x bateria 1 x manual Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante. 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Atenção: risco de ferimentos ou eventuais danos na ferramenta.

Leia cuidadosamente as instruções antes da utilização.

Proteção obrigatória dos olhos.

Use luvas de proteção.

Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s).POWX0069LI PT Copyright © 2022 VARO P á g i n a | 4 www.varo.com

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação ou alimentação por bateria (sem cabo elétrico).

5.1 Local a trabalhar

• Mantenha a sua área a trabalhar limpa e arrumada. A desordem e áreas a trabalhar com pouca iluminação podem desencadear acidentes.

• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.

• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

5.2 Segurança elétrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.

• Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.

• Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

• Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.

• Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.

• Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

5.3 Segurança de pessoas

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.

• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança anti-derrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.POWX0069LI PT Copyright © 2022 VARO P á g i n a | 5 www.varo.com

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição “OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.

• Não se sobrevalorize. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.

• Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas de trabalho afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.

• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.

• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.

• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.

• Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.

• Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.

• Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência técnica

• Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.

6 AVISOS DE SEGURANÇA ESPECÍFICOS

• Use protetores de ouvidos ao operar na função de perfuradora. A exposição ao ruído pode provocar perda de audição.

• Use a(s) pega(s) auxiliar(s), se fornecida(s) com a ferramenta. A perda de controlo pode provocar ferimentos pessoais.

• Segure a ferramenta elétrica através das superfícies de aperto com isolamento ao realizar uma operação onde o acessório possa entrar em contacto com fios escondidos. OPOWX0069LI PT Copyright © 2022 VARO P á g i n a | 6 www.varo.com contacto de um acessório de corte com um fio “vivo” pode passar corrente a peças de metal expostas da ferramenta elétrica e provocar um choque no operador.

7 AVISO DE SEGURANÇA DA APARAFUSADORA

Segure a ferramenta elétrica através de superfícies de aperto isoladas, ao realizar uma operação onde o fixador possa entrar em contacto com fios escondidos. Os fixadores em contacto com um fio “vivo” podem passar corrente a peças de metal expostas da ferramenta elétrica e provocar um choque no operador

7.1 Instruções de Segurança Especiais para o Conjunto de Bateria e Carregador

Se, em condições extremas, algum eletrólito escapar da bateria, é essencial evitar contacto com a pele. Se o eletrólito entrar em contacto com os olhos, é essencial consultar um médico.

• Este aparelho não se destina à utilização por pessoas com capacidades físicas, sensoriais e mentais reduzidas, ou falta de experiência e conhecimento, exceto se forem supervisionados ou receberem instrução relativamente ao uso do aparelho por uma pessoa responsável pela sua segurança.

• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

• Antes de usar o carregador e o conjunto da bateria, leia o respetivo manual de instrução, cuidadosamente.

• Durante o processo de carga, a corrente usada deve corresponder à corrente do carregador de bateria.

• Nunca deixe que humidade, chuva ou salpicos de água atinjam o local de carga.

• A temperatura ambiente não deve exceder os 40 °C. Nunca exponha o dispositivo a luz solar direto.

• Conjuntos de acumuladores com defeito ou danificados ou que não possam ser recarregados devem ser descartados como lixo perigoso. Entregue-os num ponto de recolha especial. Nunca prejudique o nosso ambiente. Não atire acumuladores inutilizados para o lixo doméstico, para o fogo ou para a água.

• Se o cabo elétrico estiver danificado, o fio pode ser substituído pelo fornecedor ou pela oficina. Realize as reparações apenas em especialistas autorizados.

• Use apenas um conjunto acumulador que tenha sido produzido pelo fabricante original.

• Mantenha sempre a superfície do carregador livre de pó e sujidade.

• Insira o conjunto da bateria no carregador. Siga as orientações fornecidas relativamente a polaridade.

• Remova sempre o conjunto da bateria antes de trabalhar na máquina.

• Quando o conjunto da bateria estiver fora do berbequim, cubra os contactos para evitar curto-circuitos (ex.: das ferramentas).

• Não atire baterias para a água ou fogo, risco de explosão!

• Proteja o conjunto das baterias de impactos e não o abra.

• Nunca descarregue completamente o conjunto da bateria e recarregue ocasionalmente se não usar por um longo período de tempo.

7.2 Riscos residuais

Mesmo quando a ferramenta é usada como prescrito, não é possível eliminar todos os fatores de risco residual. Podem ocorrer os seguintes perigos ligados à construção e design da ferramenta:

• Danos aos pulmões se não usar uma máscara anti-poeiras.

• Danos de audição se não usar proteção de ouvidos eficaz.

• Danos para a saúde resultantes da emissão de vibrações, se a ferramenta elétrica for usada por um longo período de tempo ou gerida de forma inadequada ou sem a devida manutenção.POWX0069LI PT Copyright © 2022 VARO P á g i n a | 7 www.varo.com AVISO! Esta máquina produz um campo eletromagnético durante a operação. Este campo pode, em algumas circunstâncias, interferir com implantes médicos ativos ou passivos. Para reduzir o risco de ferimentos graves ou fatais, recomendamos que pessoas com implantes médicos consultem o seu médico e o fabricante do implante médico antes de operar esta máquina. 8 OPERAÇÃO

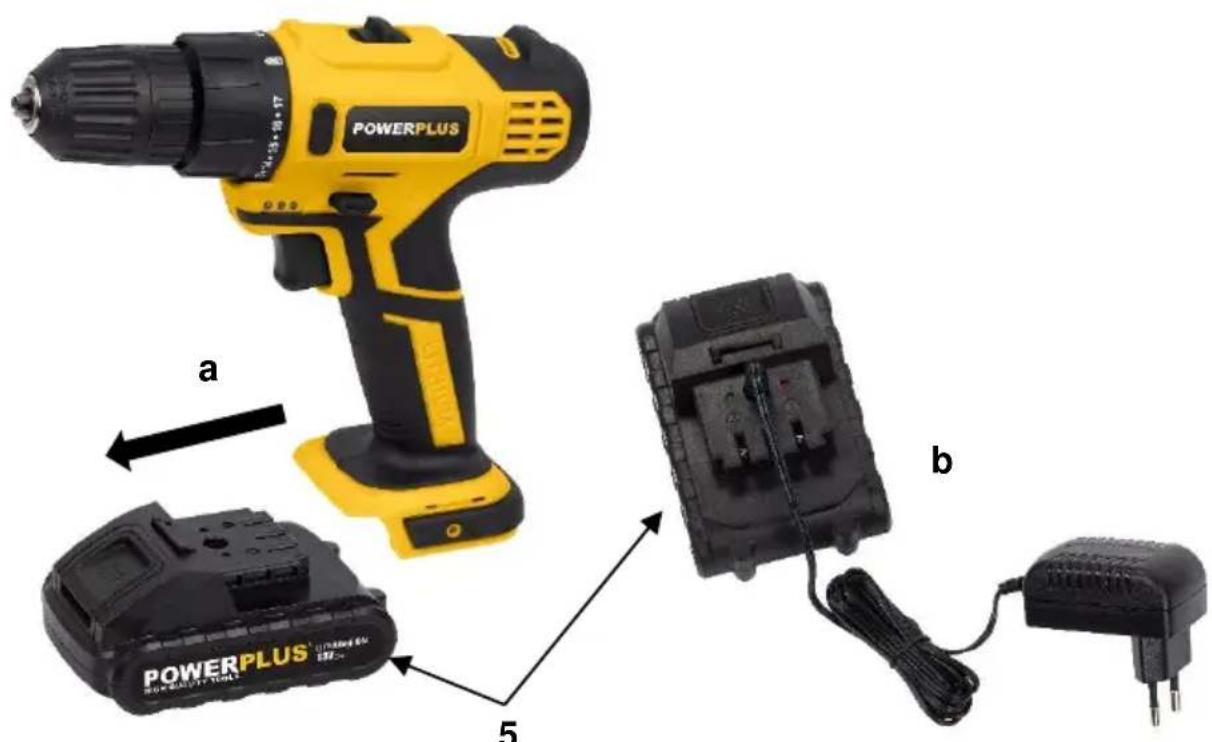

8.1 Carregar a bateria (Fig. 1)

A bateria (5) tem de ser carregada antes da primeira utilização. A bateria só atinge a capacidade máxima após vários ciclos de carga e descarga.

• Retire a bateria da máquina. (a)

• Ligue o carregador à bateria. (b)

• A luz indicadora vermelha acesa significa que a bateria está a ser carregada. Normalmente demorará 3 – 5 horas para carregar totalmente a bateria. Quando a luz indicadora se apague e a luz indicadora verde começa a acender-se, quer dizer que a bateria está completamente carregada.

• Evite períodos de carga curtos. Apenas carregue o conjunto de bateria quando estiver totalmente vazio.

• O adaptador, carregador e conjunto de bateria irão aquecer ao carregar. Isto é normal.

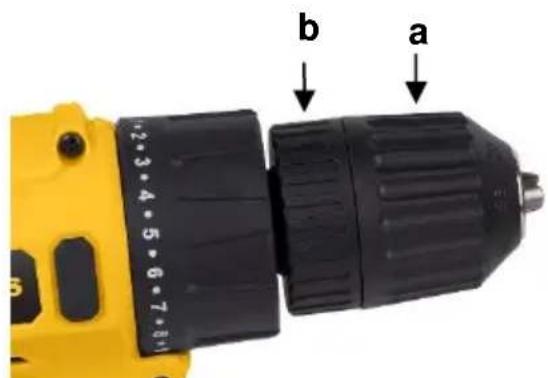

8.2 Colocar e retirar uma broca ou uma ponta (Fig. 2)

Esta máquina está equipada com uma bucha de aperto rápido.

• Aperte a bucha rodando o aro agarrando com uma mão a parte roscada da bucha.

• Para retirar a broca ou a ponta, proceda do modo inverso. Antes de colocar ou retirar uma broca ou uma ponta, retire sempre a bateria da máquina.

8.3 Interruptor de avanço/recuo

• Empurre o interruptor de avanço/recuo (2) para a esquerda para perfurar orifícios e apertar parafusos.

• Empurre o interruptor de avanço/recuo (2) para a direita para desapertar parafusos. Antes de mudar a direção de rotação, espere que o motor pare completamente.

8.4 Ajustar o binário

Esta máquina está equipada com um engate ajustável (17+1 pos) para limitar o binário quando apertar parafusos.

• Rode o aro de ajuste (3) no sentido dos ponteiros do relógio para reduzir o binário e no sentido inverso para aumentar o binário. A regulação correta depende do tipo e das dimensões do parafuso e da peça de trabalho.

• Em caso de dúvida, comece pela regulação mais baixa e aumente o binário até atingir o resultado pretendido.

• Antes de perfurar, rode o aro de ajuste no sentido inverso aos ponteiros do relógio (até ao símbolo de perfuração)

8.6 Velocidade variável

• Aplicar mais pressão no interruptor On/Off aumentará a velocidade.

• Aplicar menos pressão no interruptor On/Off reduzirá a velocidade.POWX0069LI PT Copyright © 2022 VARO P á g i n a | 8 www.varo.com

8.7 Selecionar velocidade mais baixa/mais alta

• Velocidade mais baixa: mude o botão de conversão de velocidade para a posição “1”.

• Velocidade mais alta: mude o botão de conversão de velocidade para a posição “2”.

9 LIMPEZA E MANUTENÇÃO

Atenção! Antes de levar a cabo intervenções no equipamento, remova a ficha da tomada.

• Mantenha as ranhuras de ventilação da máquina limpas, de modo a evitar o sobreaquecimento do motor.

• Limpe regularmente a carcaça da máquina com um pano macio, de preferência após cada utilização.

• Mantenha as ranhuras de ventilação livres de poeira e sujidade.

• Se a sujidade não puder ser eliminada, use um pano macio humedecido com água e sabão. Nunca utilize solvente tais como o petróleo, álcool, água amoniacal, etc. Estes solventes poderão danificar as peças de plástico.

Modelo POWX0069LI Tensão/ frequência da unidade de carga 100-240 V / 50 Hz Tensão nominal 18 V Velocidade de rotação 0-400-0-1500 min-1 Ajustes de binário 17+1 Capacidade máx. de perfuração em aço 10 mm Capacidade máx. de perfuração em madeira 22 mm Tempo de carga 3/5 horas Capacidade de bateria 1500 mAh Tipo de bateria Li-ião Máx. binário 25 Nm Tipo de mandril Mandril sem chave 11 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 84 dB(A) Nível de potência acústica LwA 95 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração): Máx. 9,1 m/s² K = 1,5 m/s²POWX0069LI PT Copyright © 2022 VARO P á g i n a | 9 www.varo.com

12 DEPARTAMENTO DE MANUTENÇÃO

• Os interruptores danificados têm de ser substituídos pela nossa oficina de assistência ao cliente.

• Se o cabo de ligação (ou ficha elétrica) estiver danificado, o mesmo tem de ser substituído por um cabo de ligação próprio, que pode ser obtido junto do nosso serviço de assistência ao cliente (serviço de assistência técnica). A substituição do cabo de ligação deve apenas ser efetuada pelo nosso serviço de assistência ao cliente (serviço de assistência técnica – ver última página) ou por uma pessoa qualificada (eletricista). 13 ARMAZENAMENTO

• Limpe cuidadosamente a máquina e respetivos acessórios na totalidade.

• Mantenha-a: afastada das crianças, numa posição estável e segura, num local seco e temperado, e evite as temperaturas demasiado elevadas ou demasiado baixas.

• Protege-a da luz direta. Se possível, mantenha a máquina num local escuro.

• Não a coloque em sacos de nylon, visto que pode incorrer no risco de formação de humidade. 14 GARANTIA

• Este produto tem uma garantia de acordo com as regulamentações legais para um período de 36 meses efetivos a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).POWX0069LI PT Copyright © 2022 VARO P á g i n a | 10 www.varo.com

• A sua ferramenta deve ser carregada, no mínimo, uma vez por mês para garantir um ótimo funcionamento desta ferramenta.

• Atenção: Ao usar baterias Li-ião, a bateria deve ser primeiro totalmente descarregada e, de seguida, totalmente carregada. Assim, evitará possíveis perdas de capacidade. 15 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.

16 GRUPO DE ACUMULADORES

Este produto contém Li-ião. Para preservar os recursos naturais, por favor recicle ou deite fora as baterias de uma forma correta. As leis locais, estatais ou federais podem proibir a eliminação das baterias Li-ião, no lixo doméstico. Consulte as autoridades locais para mais informações sobre a disponibilidade de reciclagem e/ou opções de eliminação.

17 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. – Vic. Van Rompuy N.V.- Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, Designação do aparelho: Berbequim/ Aparafusadora sem fio Marca: POWERplus Modelo nº.: POWX0069LI se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura): 2014/30/CE 2006/42/CE 2011/65/EU Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura): EN62841-1 : 2015 EN62841-2-1 : 2018

Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Philippe Vankerkhove Assuntos Regulamentares – Gestor de Conformidade 25/10/2021, Lier - BelgiumPOWX0069LI NO Copyright © 2022 VARO S i d e | 1 www.varo.com 1 BRUKSOMRÅDE ............................................................................. 3
